  1. ЛИНЗЫ

  2. Если толщина самой линзы мала по сравнению с радиусами кривизны сферических поверхностей, то линзу называют тонкой. Линзами называются прозрачные тела, ограниченные с двух сторон сферическими поверхностями.

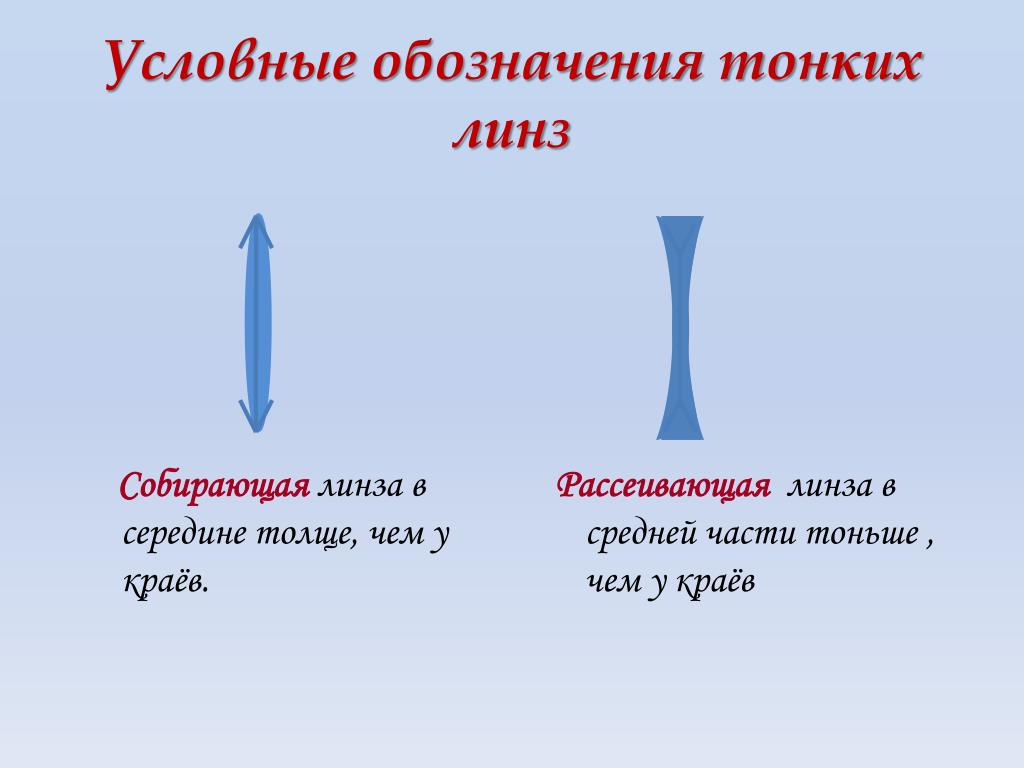

  3. Условные обозначения тонких линз Собирающая линза в середине толще, чем у краёв. • Рассеивающая линза в средней части тоньше , чем у краёв

  4. Условные обозначения тонких линз Собирающая линза в середине толще, чем у краёв. • Рассеивающая линза в средней части тоньше , чем у краёв

  5. Собирающая линза О-оптический центр линзы (лучи ,проходящие через точку О не преломляются) АВ-главная оптическая ось А О В

  6. Собирающая линза О-оптический центр линзы (лучи ,проходящие через точку О не преломляются) АВ-главная оптическая ось А О В L-побочная оптическая ось L

  7. Собирающая линза F-фокус собирающей линзы (лучи ,параллельные главной оптической оси после преломления проходят через фокус) F

  8. Собирающая линза F-фокус собирающей линзы (лучи , проходящие через фокус после преломления пойдут параллельно главной оптической оси ) F

  9. Чем меньше фокус ,тем больше сила линзы. Какая из линз :А или В сильнее преломляет падающие лучи ? F Оптическая сила линзы. F

  10. Оптическая сила линзы.

  11. Собирающая линза Фокальная плоскость (лучи ,параллельные друг другу ,но не параллельные главной оптической оси после преломления проходят через точку ,находящуюся на фокальной плоскости) F F О

  12. Для построения изображения ,даваемого собирающей линзой, используют следующие три луча: F 2F F 1. Луч, проходящий через оптический центр линзы -не преломляется. 2. Луч, падающий на линзу параллельно главной оптической оси-после преломления идет через фокус линзы. 3. Луч, проходя через фокус линзы -после преломления идет параллельно оптической оси.

  13. F 2F F Приблизим предмет к линзе, поместив его в двойной фокус Изображение : а)действительное; б)перевёрнутое; в)равное по величине самому предмету;

  14. F 2F F Приблизим предмет к линзе, поместив его между фокусом и двойным фокусом. Изображение : а)действительное; б)перевёрнутое; в)увеличенное;

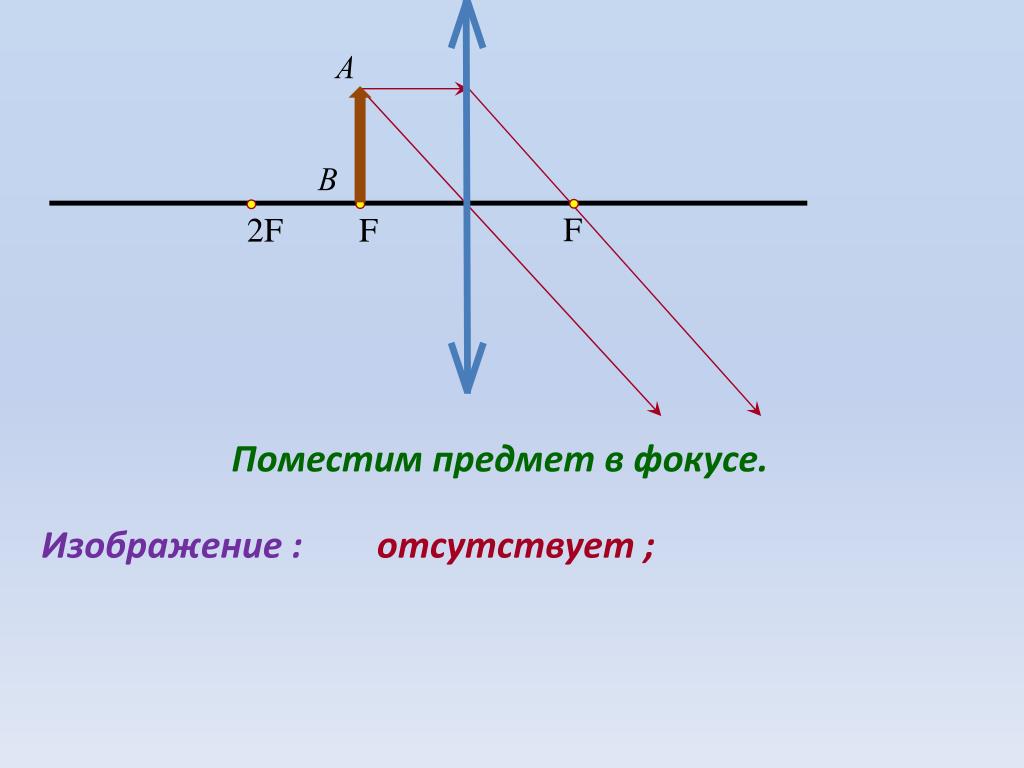

  15. F 2F F Поместим предмет в фокусе. Изображение : отсутствует;

  16. Предмет между фокусом и линзой. F 2F F Изображение : а)мнимое; б)увеличенное; в)прямое;

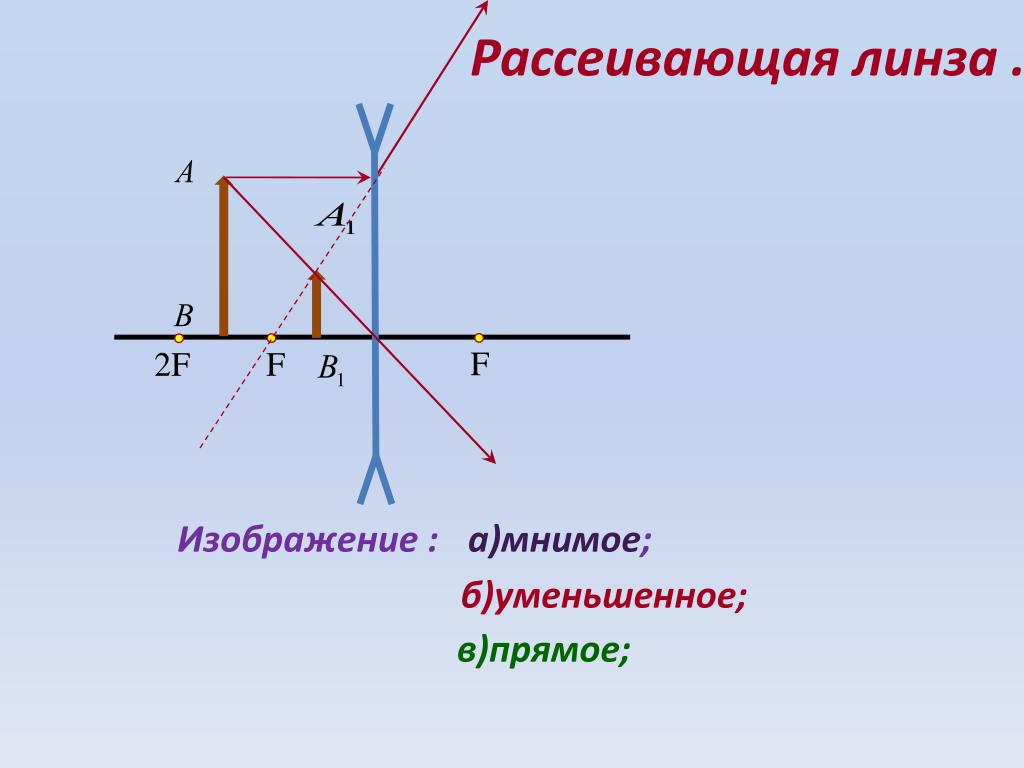

  17. Рассеивающая линза . F 2F F Изображение : а)мнимое; б)уменьшенное; в)прямое;

  18. Рассеивающая линза . F F Изображение : а)мнимое; б)уменьшенное; в)прямое;

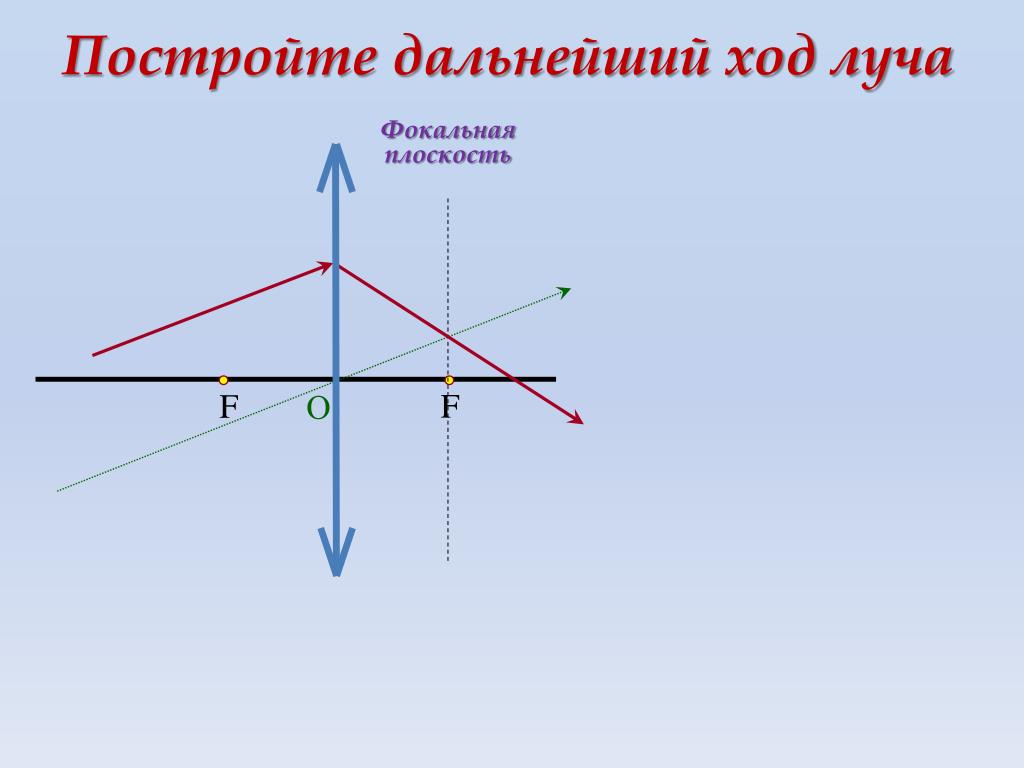

  19. Постройте дальнейший ход луча Фокальная плоскость F F О

  20. Постройте дальнейший ход луча F О

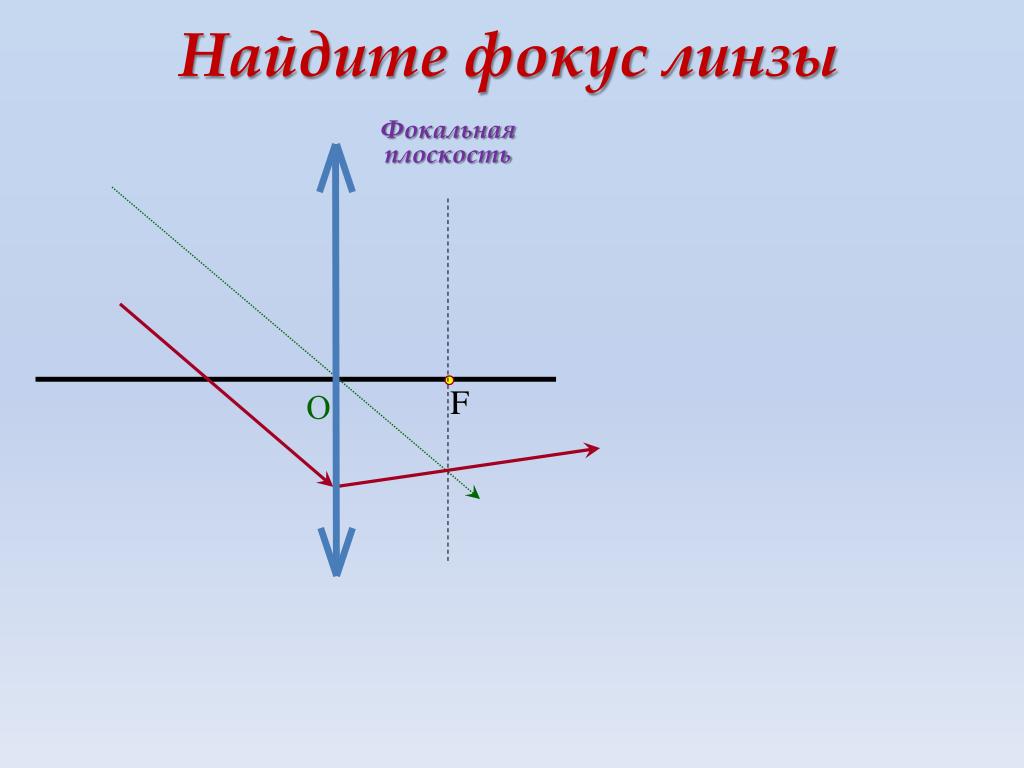

  21. Найдите фокус линзы Фокальная плоскость F О

  22. Постройте ход луча до преломления в собирающей линзе Фокальная плоскость F F О

  23. Спасибо!
