BGAPCB影像檢測林宸生 逢甲自控系 光電及機器視覺實驗室

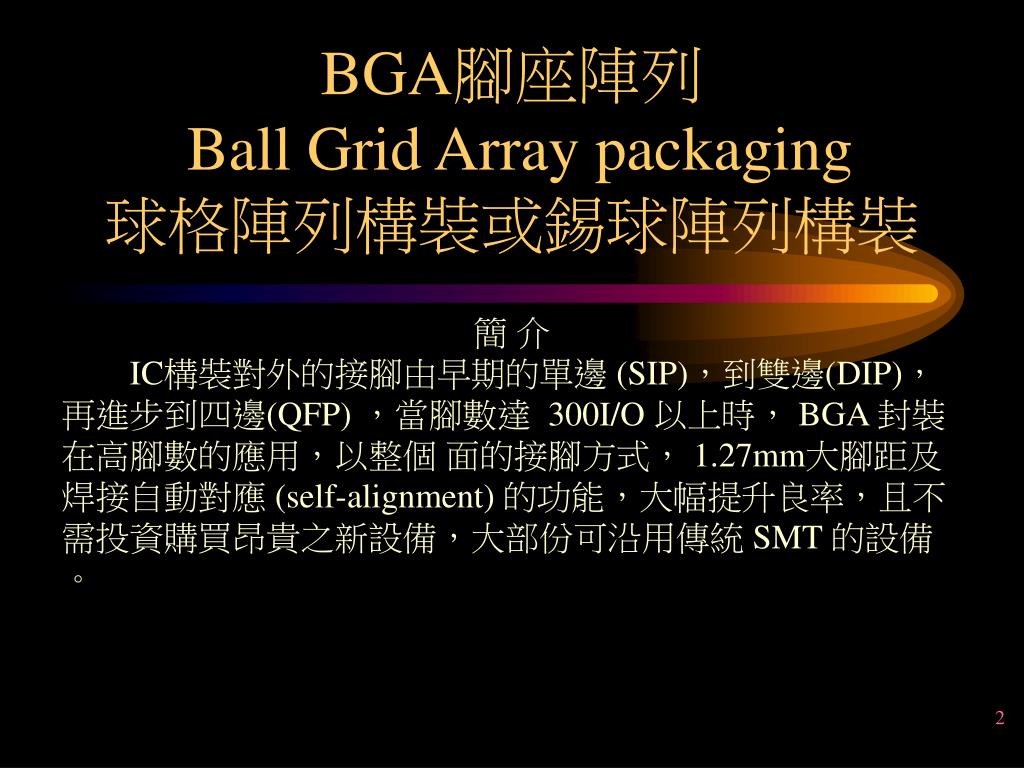

BGA腳座陣列Ball Grid Array packaging 球格陣列構裝或錫球陣列構裝 簡 介 IC構裝對外的接腳由早期的單邊 (SIP),到雙邊(DIP),再進步到四邊(QFP) ,當腳數達 300I/O 以上時, BGA 封裝在高腳數的應用,以整個 面的接腳方式, 1.27mm大腳距及焊接自動對應 (self-alignment) 的功能,大幅提升良率,且不需投資購買昂貴之新設備,大部份可沿用傳統 SMT 的設備。

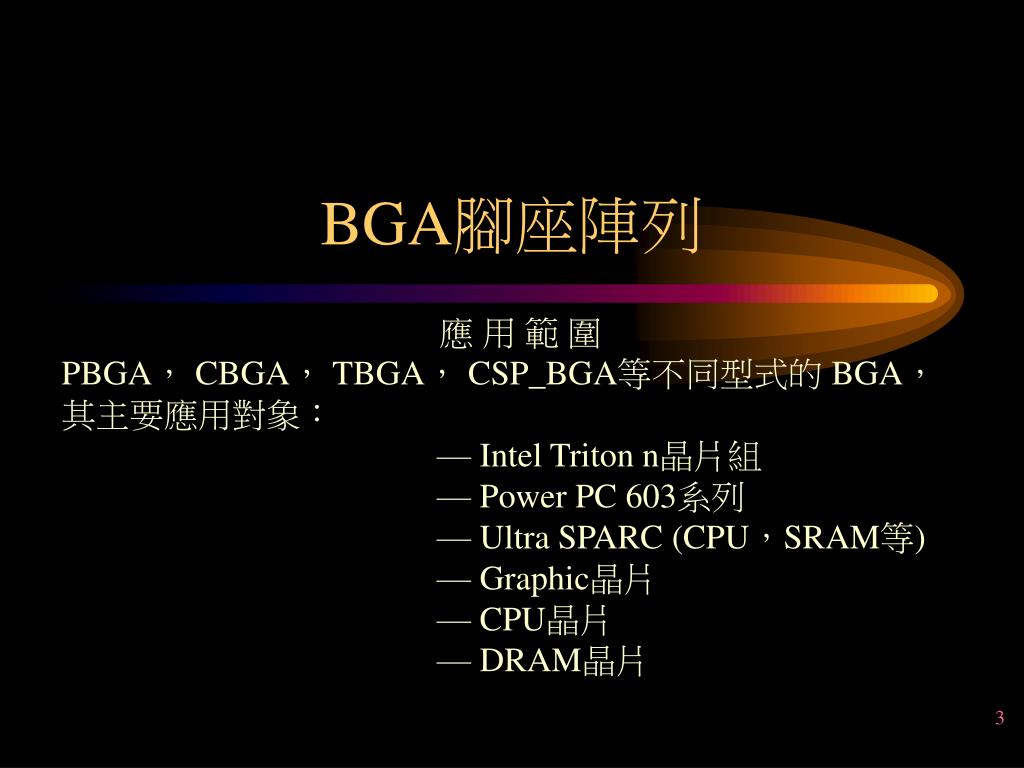

BGA腳座陣列 應 用 範 圍 PBGA, CBGA, TBGA, CSP_BGA等不同型式的 BGA,其主要應用對象: — Intel Triton n晶片組 — Power PC 603系列 — Ultra SPARC (CPU,SRAM等) — Graphic晶片 — CPU晶片 — DRAM晶片

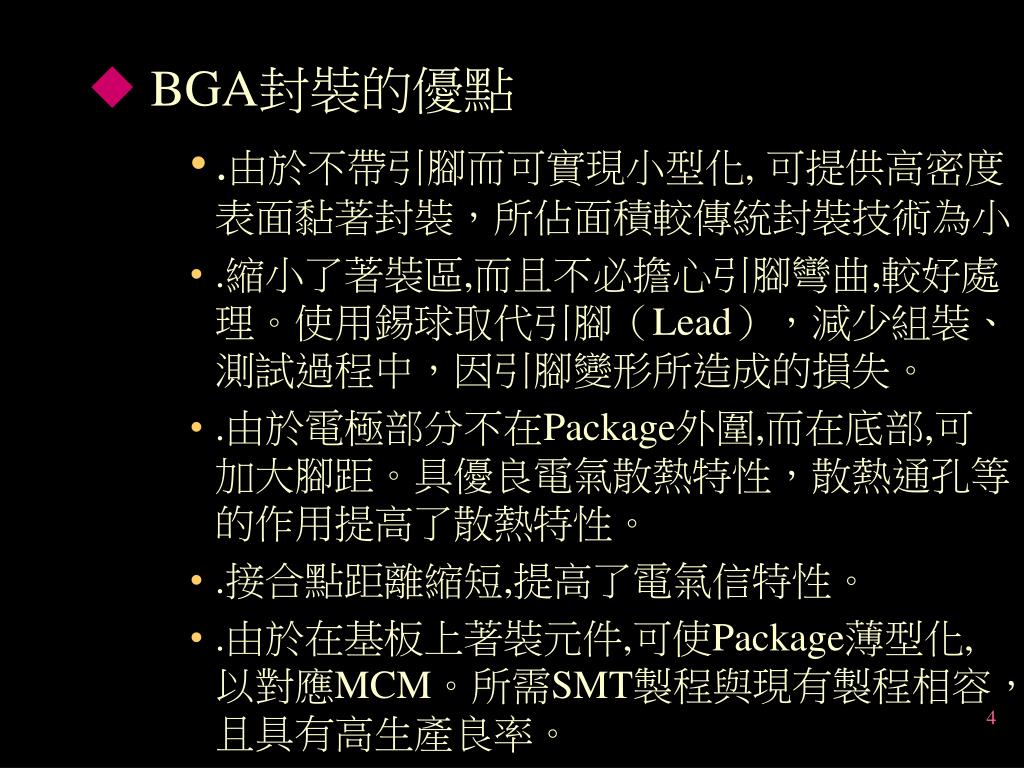

BGA封裝的優點 • .由於不帶引腳而可實現小型化, 可提供高密度表面黏著封裝,所佔面積較傳統封裝技術為小。 • .縮小了著裝區,而且不必擔心引腳彎曲,較好處理。使用錫球取代引腳(Lead),減少組裝、測試過程中,因引腳變形所造成的損失。 • .由於電極部分不在Package外圍,而在底部,可加大腳距。具優良電氣散熱特性,散熱通孔等的作用提高了散熱特性。 • .接合點距離縮短,提高了電氣信特性。 • .由於在基板上著裝元件,可使Package薄型化,以對應MCM。所需SMT製程與現有製程相容,且具有高生產良率。 • 。

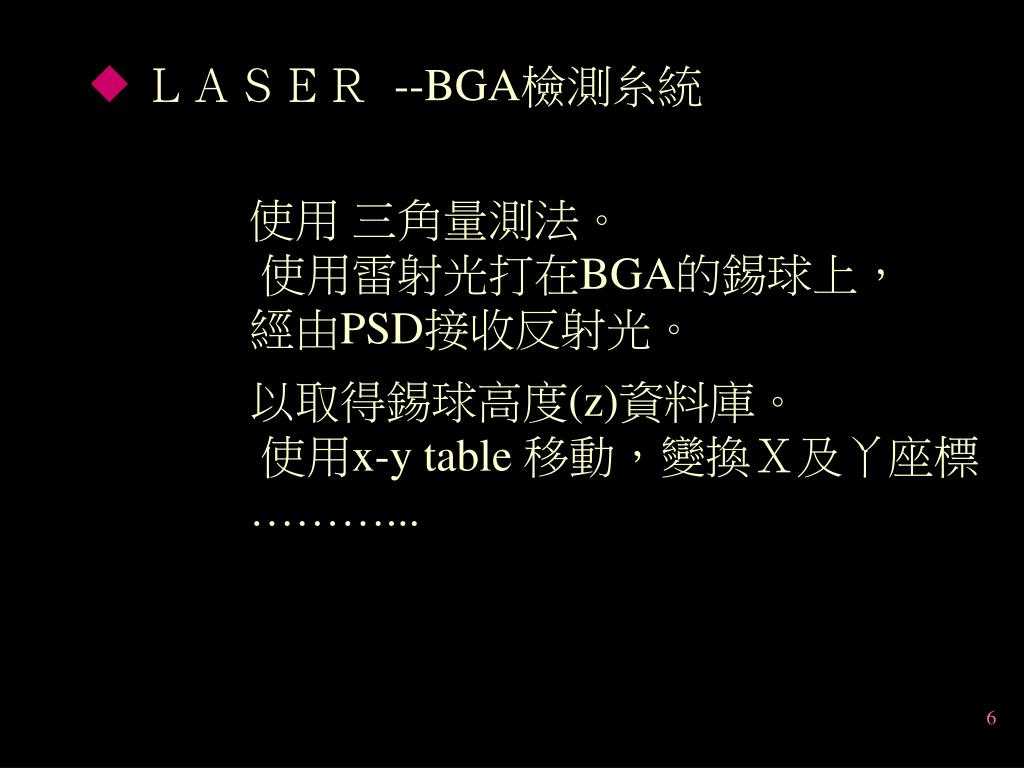

使用 三角量測法。 使用雷射光打在BGA的錫球上, 經由PSD接收反射光。 • LASER --BGA檢測糸統 以取得錫球高度(z)資料庫。 使用x-y table 移動,變換X及丫座標 ………...

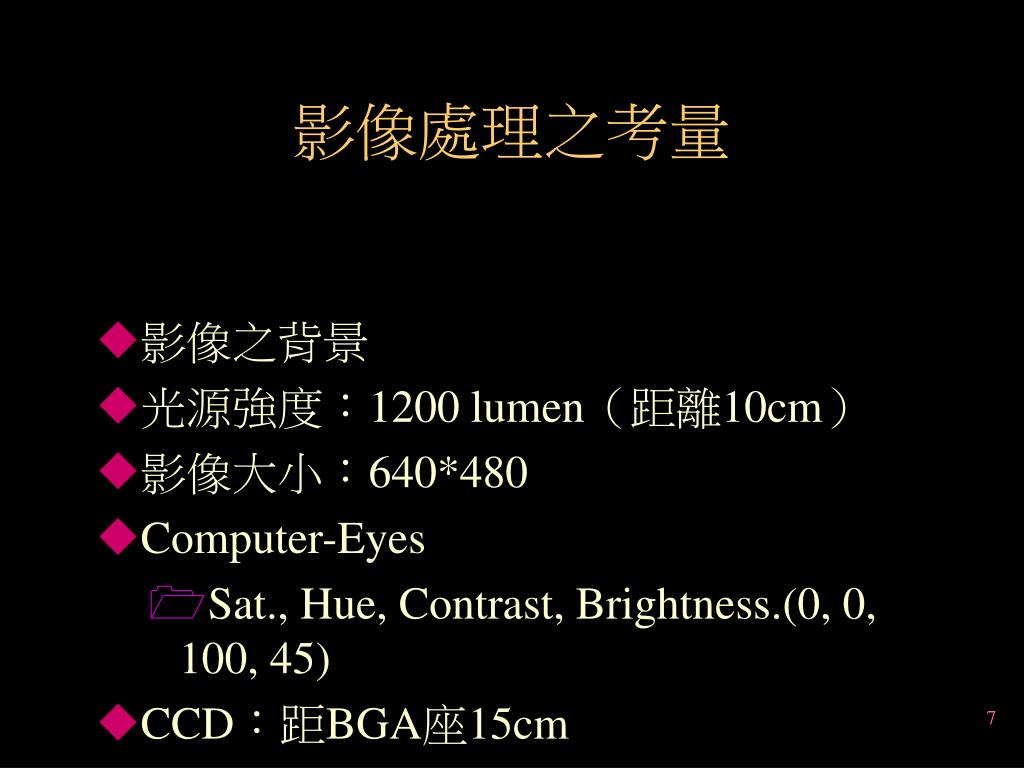

影像處理之考量 • 影像之背景 • 光源強度:1200 lumen(距離10cm) • 影像大小:640*480 • Computer-Eyes • Sat., Hue, Contrast, Brightness.(0, 0, 100, 45) • CCD:距BGA座15cm

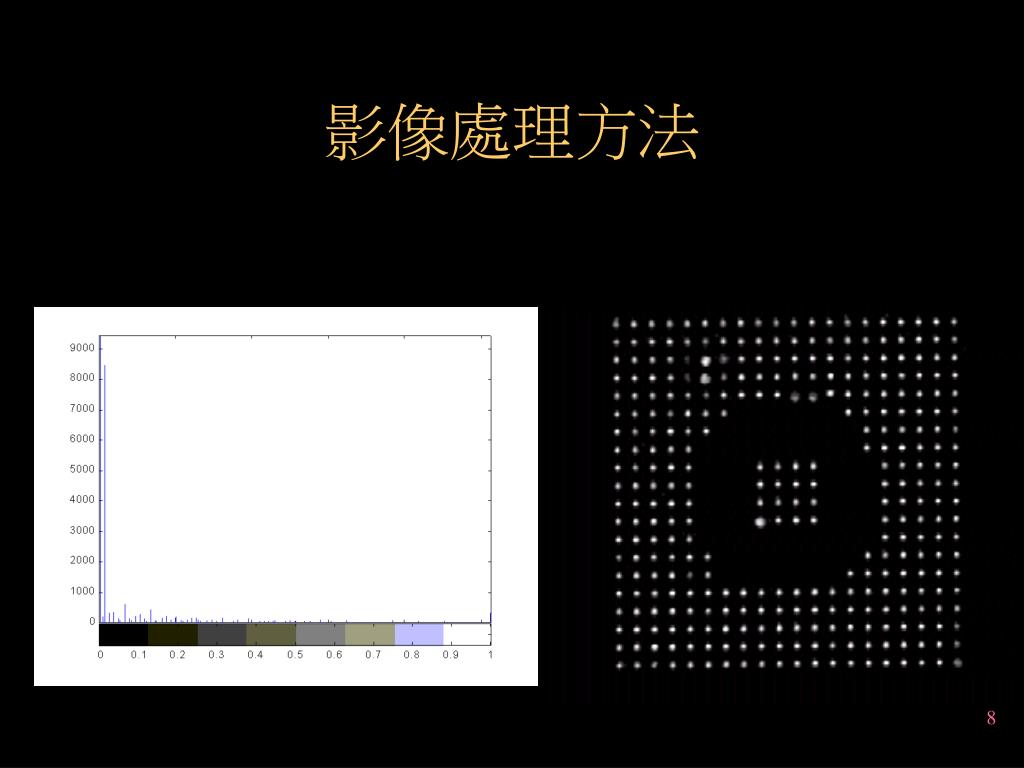

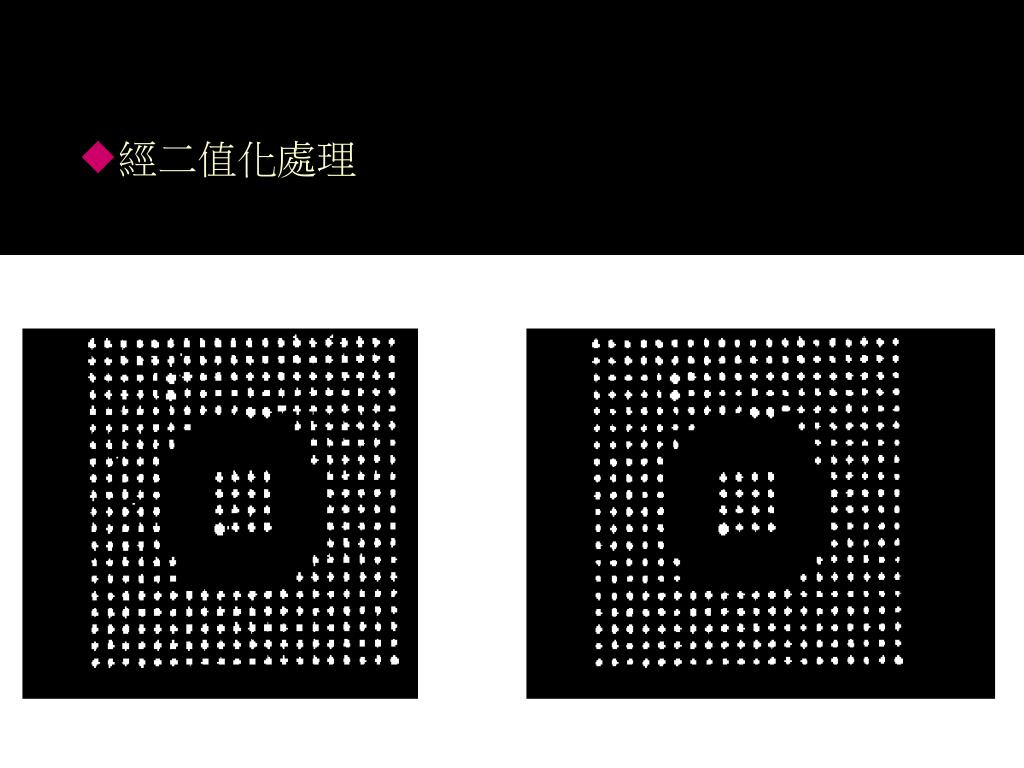

影像處理方法 • 影像之前處理:二值化

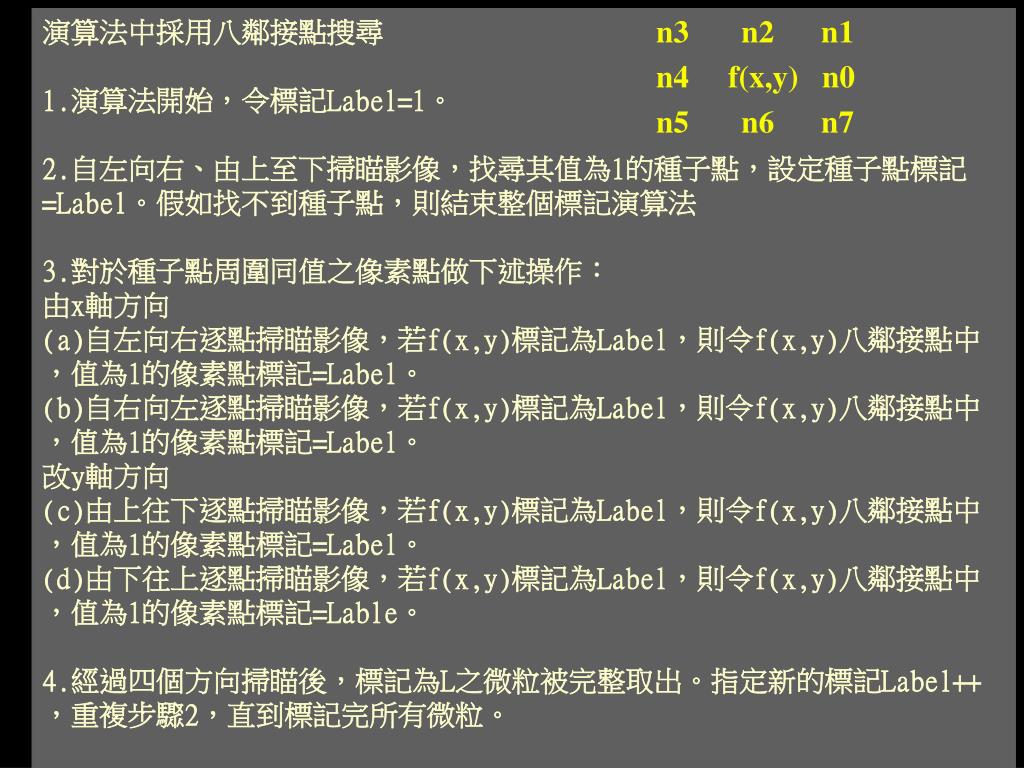

n3 n2 n1 n4 f(x,y) n0 n5 n6 n7 演算法中採用八鄰接點搜尋 1.演算法開始,令標記Label=1。 2.自左向右、由上至下掃瞄影像,找尋其值為1的種子點,設定種子點標記=Label。假如找不到種子點,則結束整個標記演算法 3.對於種子點周圍同值之像素點做下述操作: 由x軸方向 (a)自左向右逐點掃瞄影像,若f(x,y)標記為Label,則令f(x,y)八鄰接點中,值為1的像素點標記=Label。 (b)自右向左逐點掃瞄影像,若f(x,y)標記為Label,則令f(x,y)八鄰接點中,值為1的像素點標記=Label。 改y軸方向 (c)由上往下逐點掃瞄影像,若f(x,y)標記為Label,則令f(x,y)八鄰接點中,值為1的像素點標記=Label。 (d)由下往上逐點掃瞄影像,若f(x,y)標記為Label,則令f(x,y)八鄰接點中,值為1的像素點標記=Lable。 4.經過四個方向掃瞄後,標記為L之微粒被完整取出。指定新的標記Label++,重複步驟2,直到標記完所有微粒。

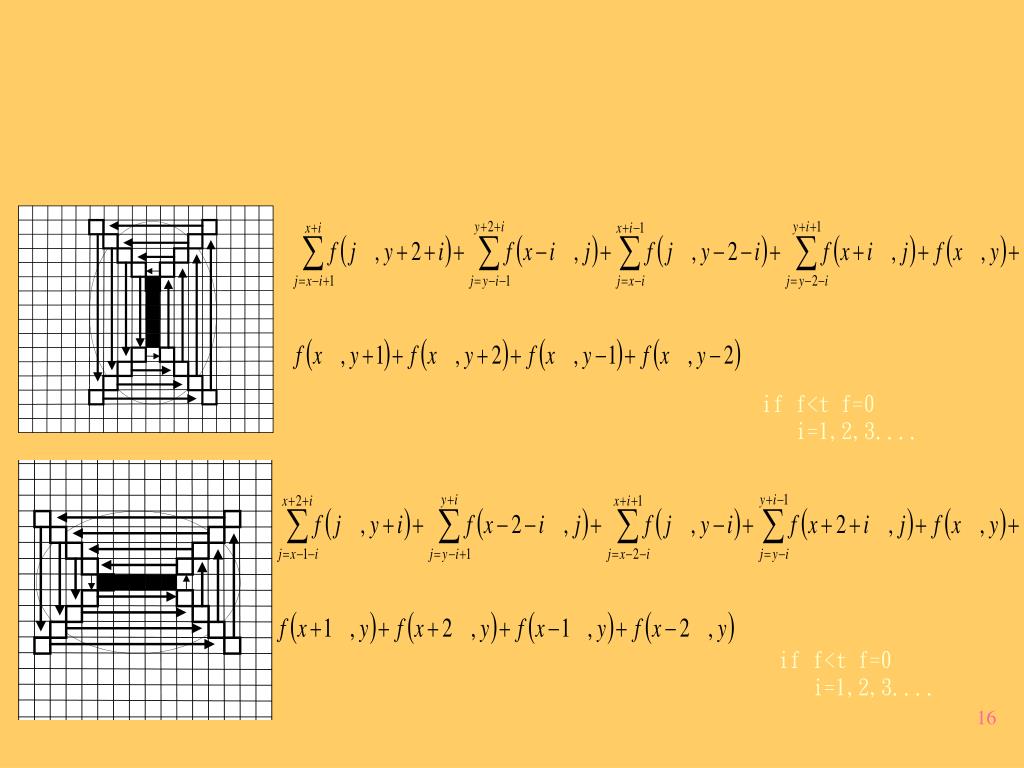

if f<t f=0 i=1,2,3.... if f<t f=0 i=1,2,3.... if f<t f=0 i=1,2,3....

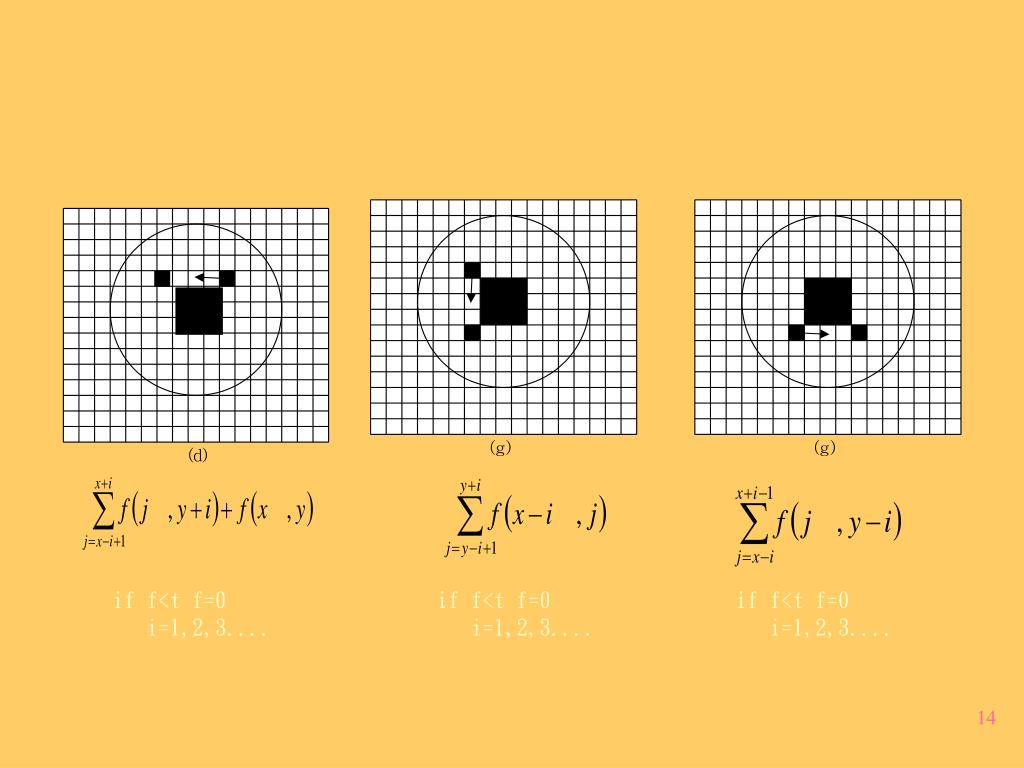

if f<t f=0 i=1,2,3.... if f<t f=0 i=1,2,3....

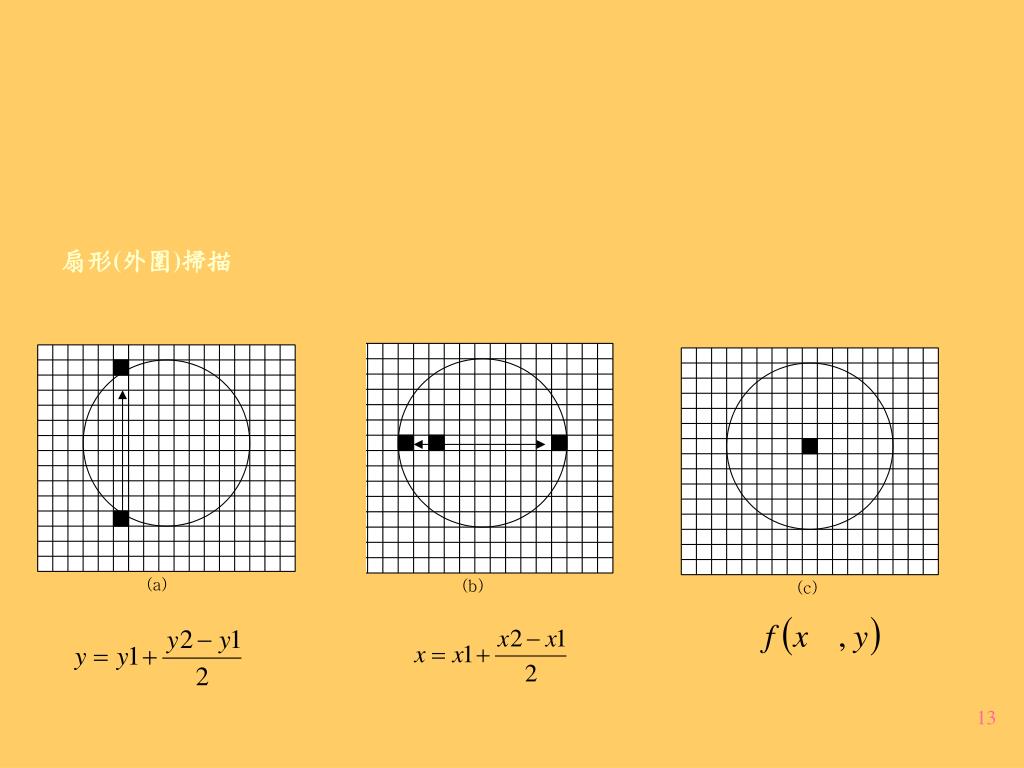

if f<t f=0 i=1,2,3.... if f<t f=0 i=1,2,3....

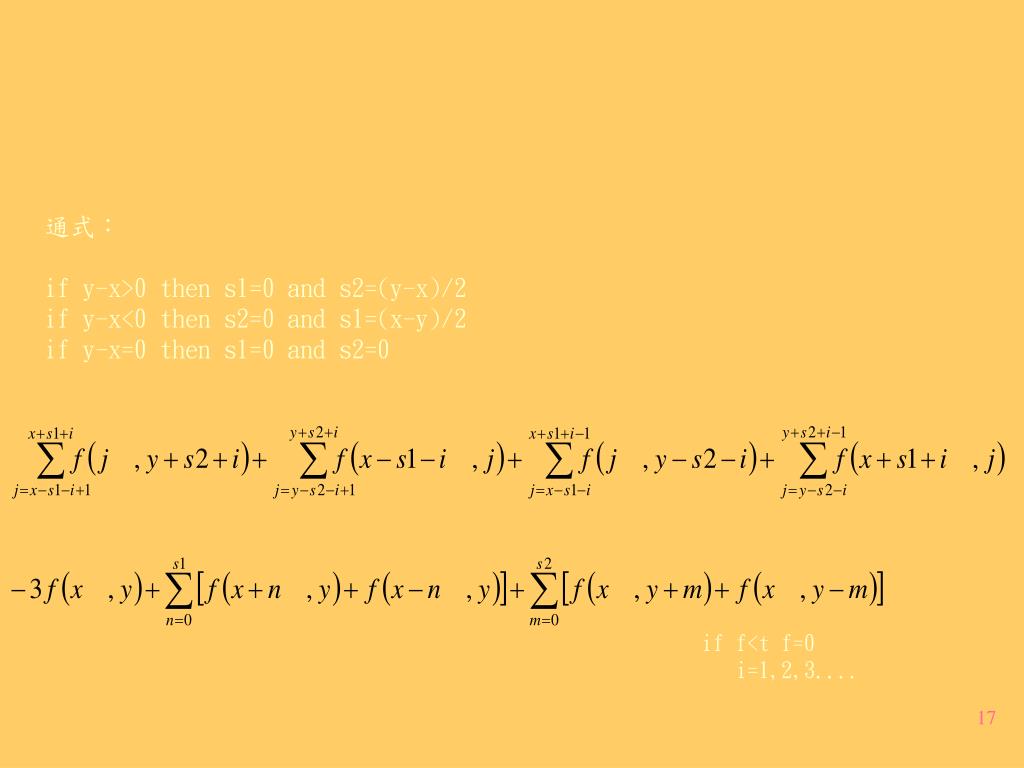

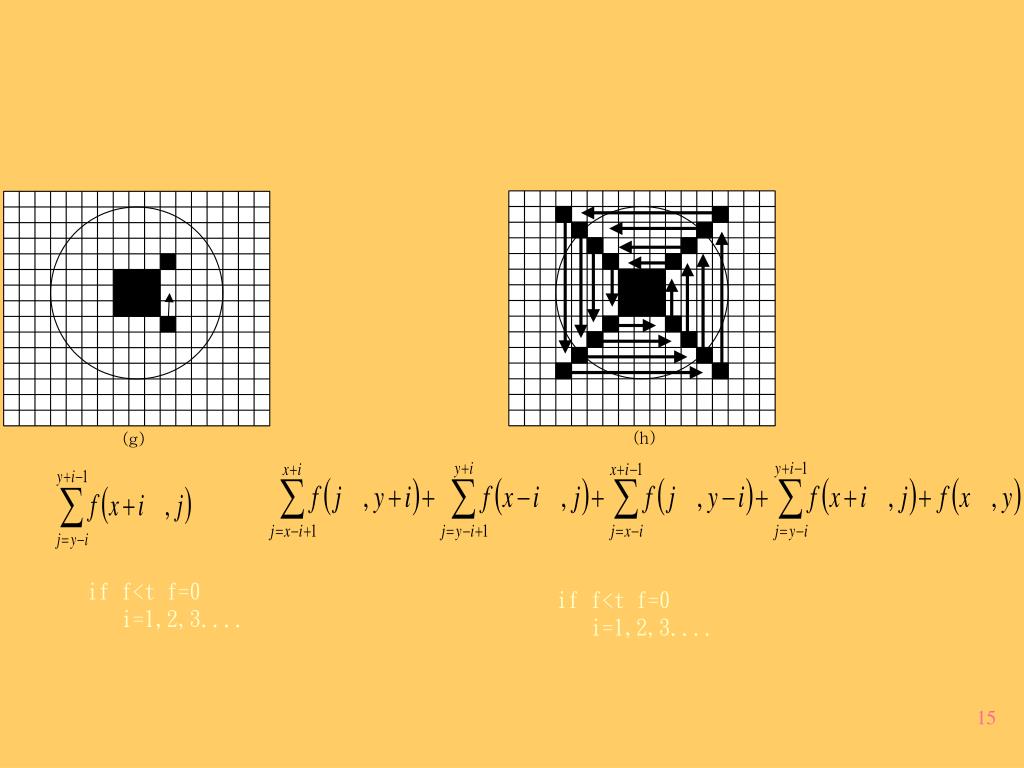

通式: if y-x>0 then s1=0 and s2=(y-x)/2 if y-x<0 then s2=0 and s1=(x-y)/2 if y-x=0 then s1=0 and s2=0 if f<t f=0 i=1,2,3....

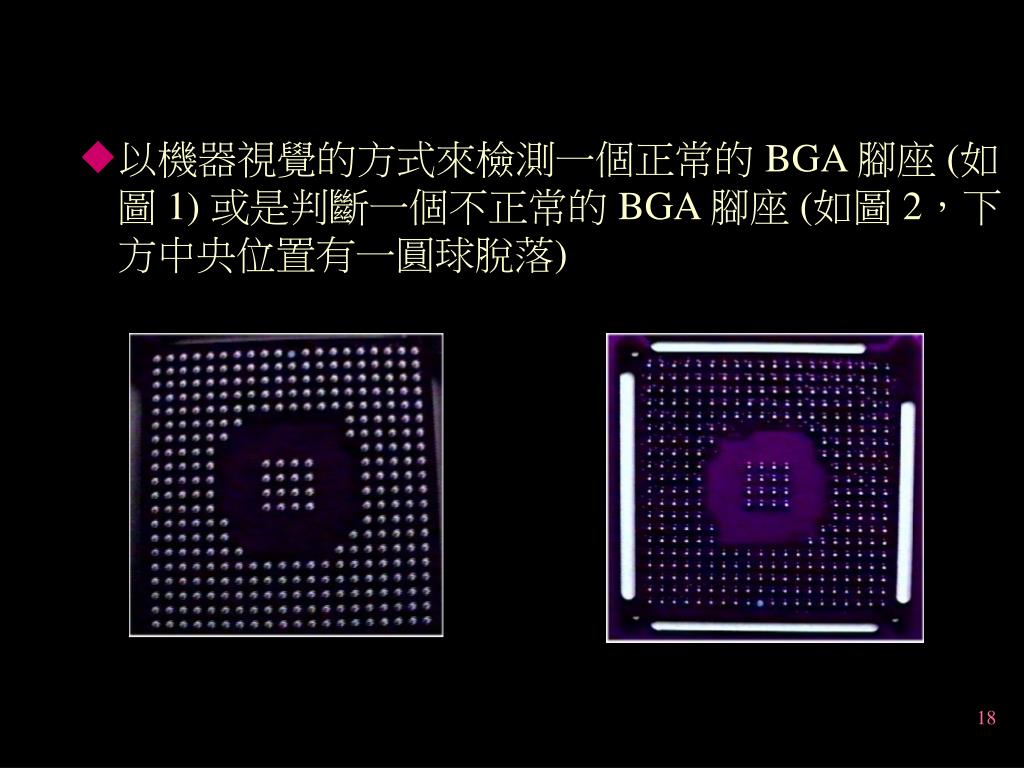

以機器視覺的方式來檢測一個正常的 BGA 腳座 (如圖 1) 或是判斷一個不正常的 BGA 腳座 (如圖 2,下方中央位置有一圓球脫落)

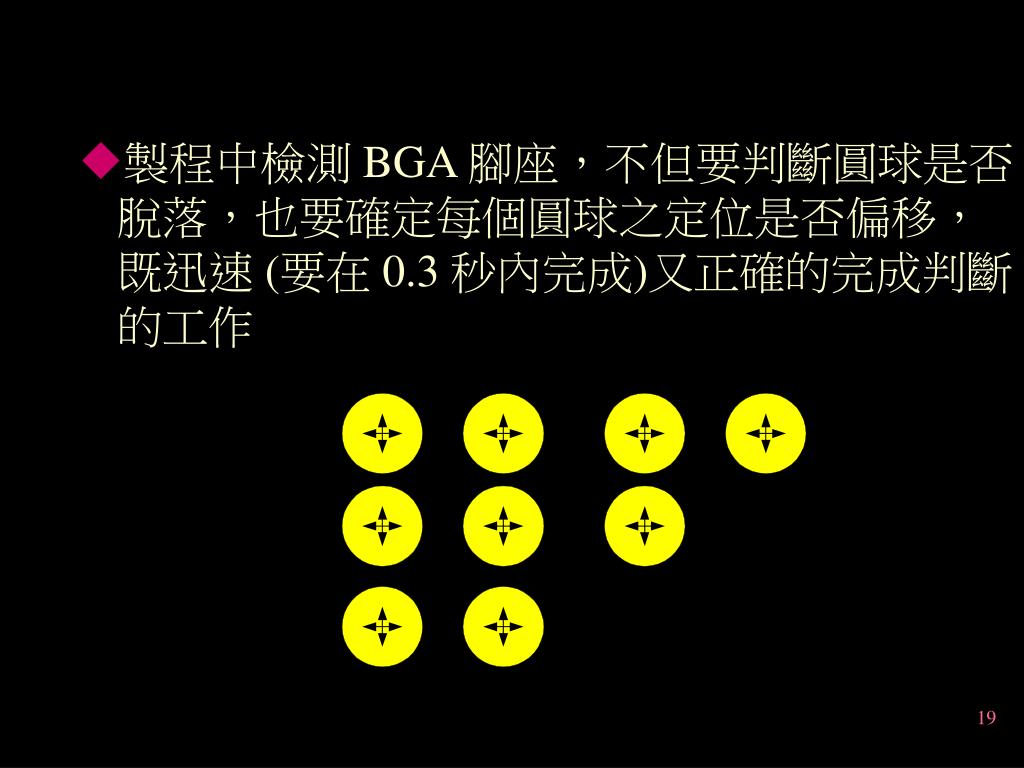

製程中檢測 BGA 腳座,不但要判斷圓球是否脫落,也要確定每個圓球之定位是否偏移,既迅速 (要在 0.3 秒內完成)又正確的完成判斷的工作
(5) (6)

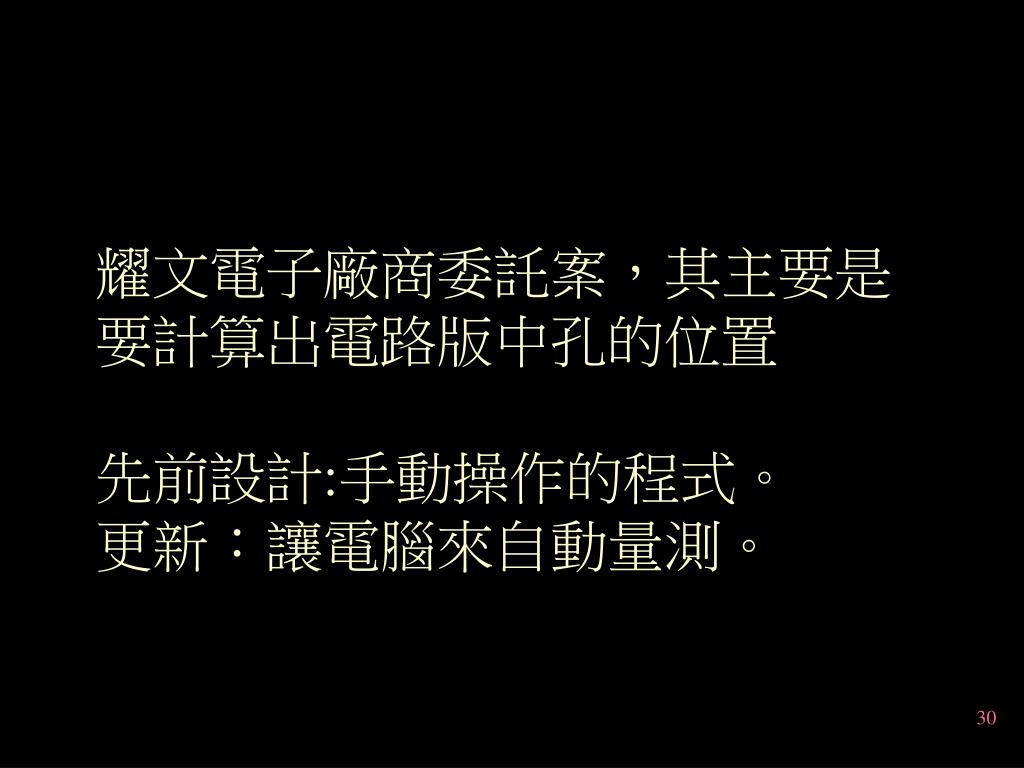

耀文電子廠商委託案,其主要是要計算出電路版中孔的位置耀文電子廠商委託案,其主要是要計算出電路版中孔的位置 先前設計:手動操作的程式。 更新:讓電腦來自動量測。

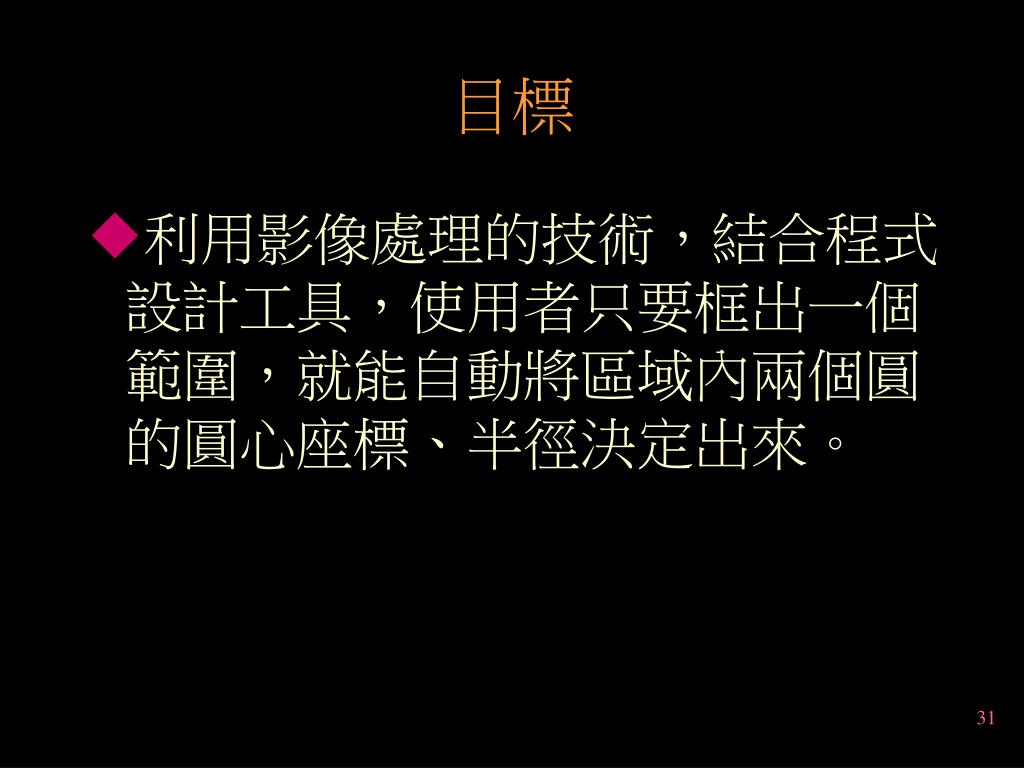

目標 • 利用影像處理的技術,結合程式設計工具,使用者只要框出一個範圍,就能自動將區域內兩個圓的圓心座標、半徑決定出來。

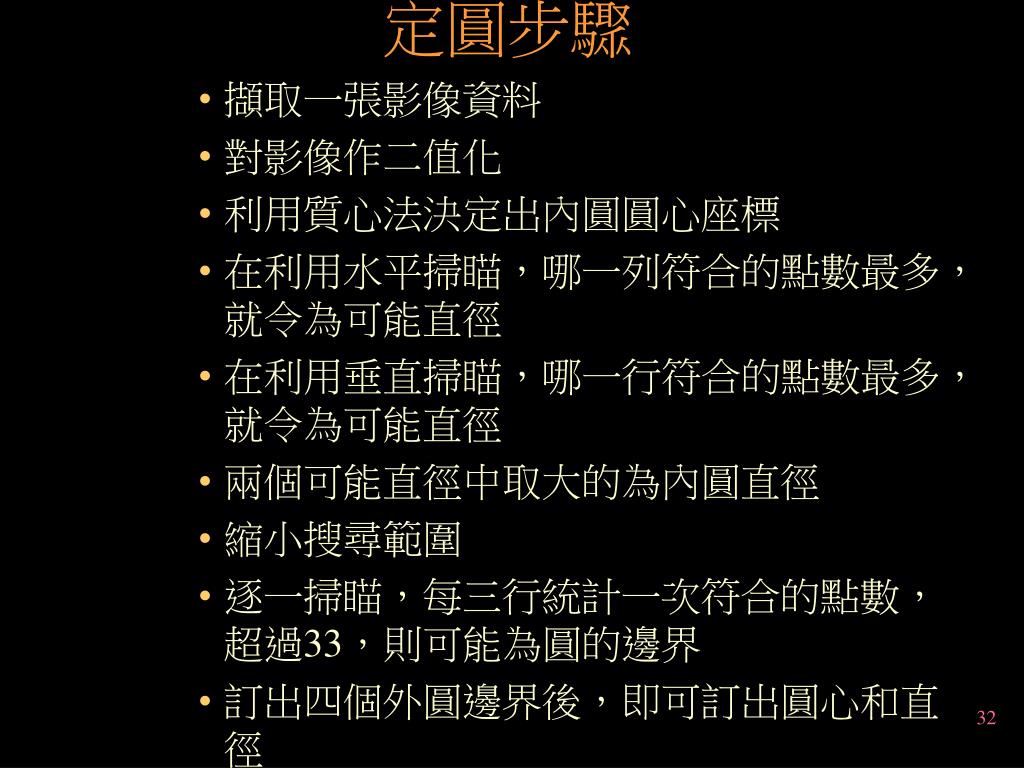

定圓步驟 • 擷取一張影像資料 • 對影像作二值化 • 利用質心法決定出內圓圓心座標 • 在利用水平掃瞄,哪一列符合的點數最多,就令為可能直徑 • 在利用垂直掃瞄,哪一行符合的點數最多,就令為可能直徑 • 兩個可能直徑中取大的為內圓直徑 • 縮小搜尋範圍 • 逐一掃瞄,每三行統計一次符合的點數,超過33,則可能為圓的邊界 • 訂出四個外圓邊界後,即可訂出圓心和直徑

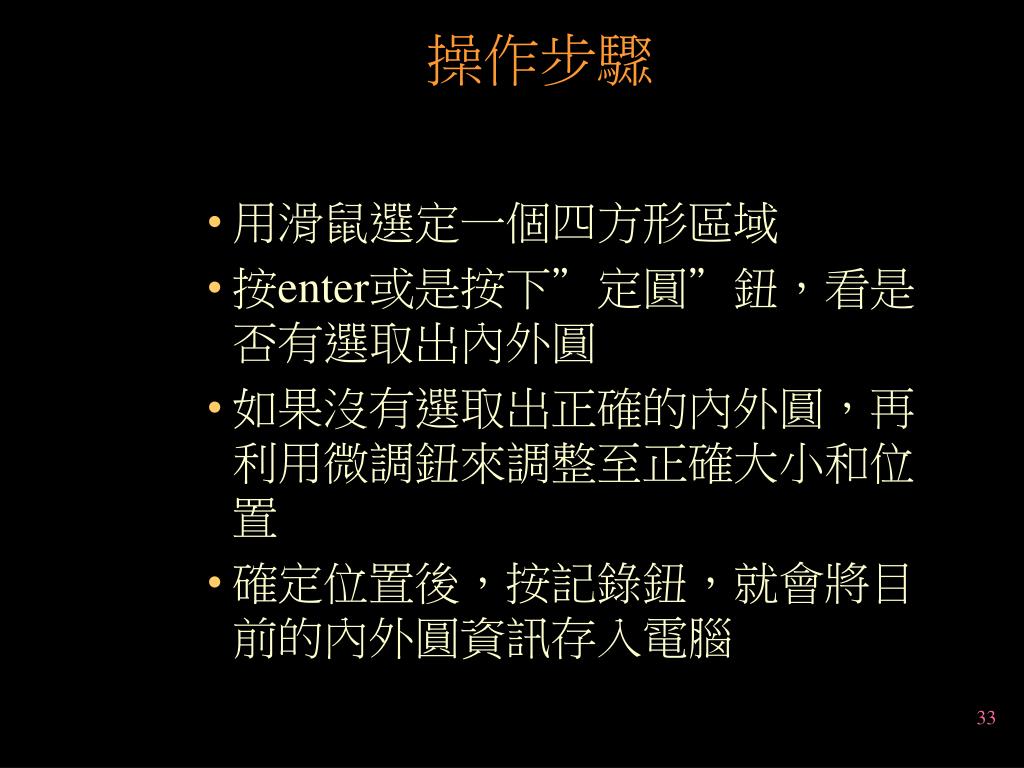

用滑鼠選定一個四方形區域 • 按enter或是按下”定圓”鈕,看是否有選取出內外圓 • 如果沒有選取出正確的內外圓,再利用微調鈕來調整至正確大小和位置 • 確定位置後,按記錄鈕,就會將目前的內外圓資訊存入電腦 • 操作步驟

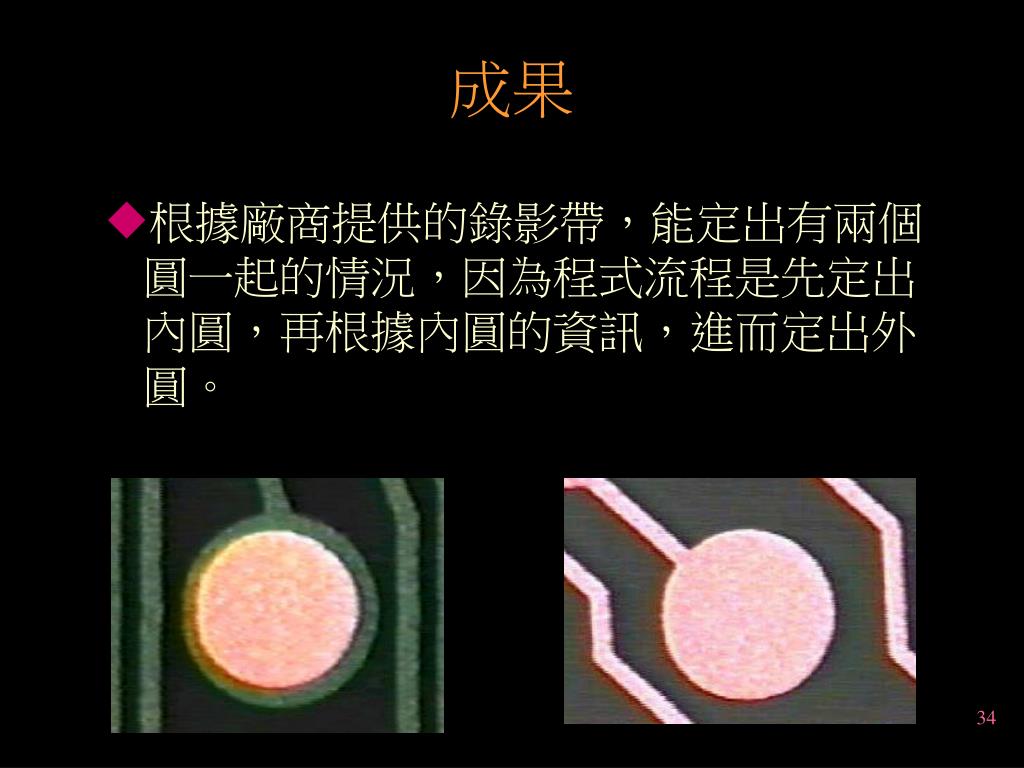

成果 • 根據廠商提供的錄影帶,能定出有兩個圓一起的情況,因為程式流程是先定出內圓,再根據內圓的資訊,進而定出外圓。

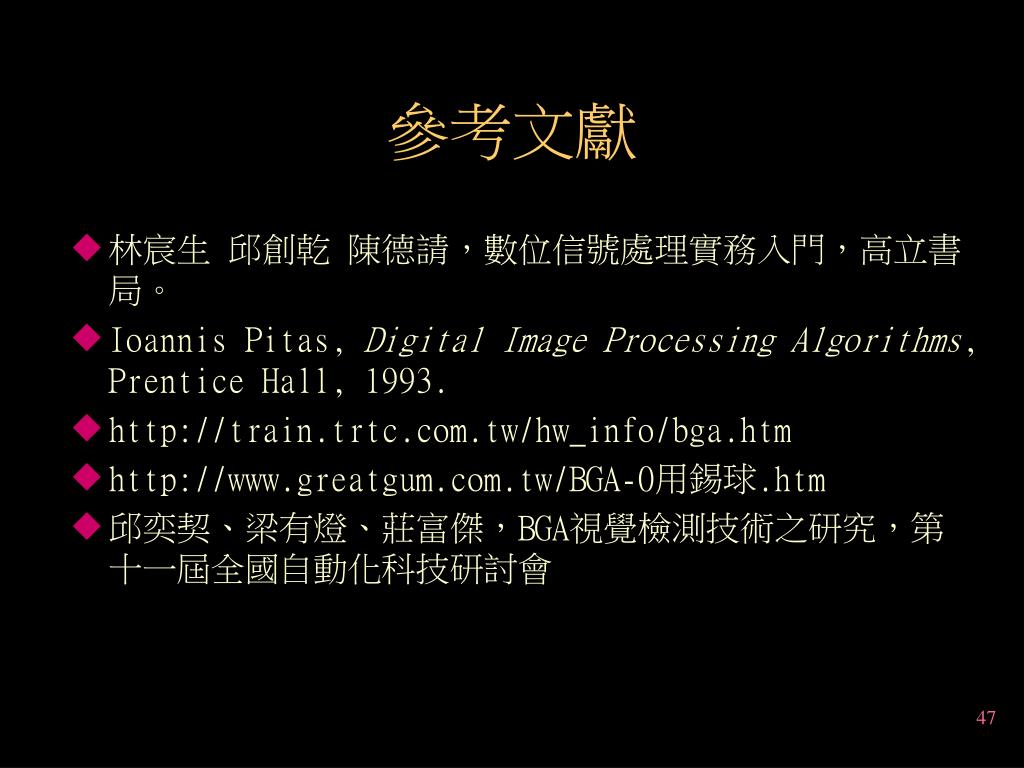

參考文獻 • 林宸生 邱創乾 陳德請,數位信號處理實務入門,高立書局。 • Ioannis Pitas, Digital Image Processing Algorithms, Prentice Hall, 1993. • http://train.trtc.com.tw/hw_info/bga.htm • http://www.greatgum.com.tw/BGA-0用錫球.htm • 邱奕契、梁有燈、莊富傑,BGA視覺檢測技術之研究,第十一屆全國自動化科技研討會
