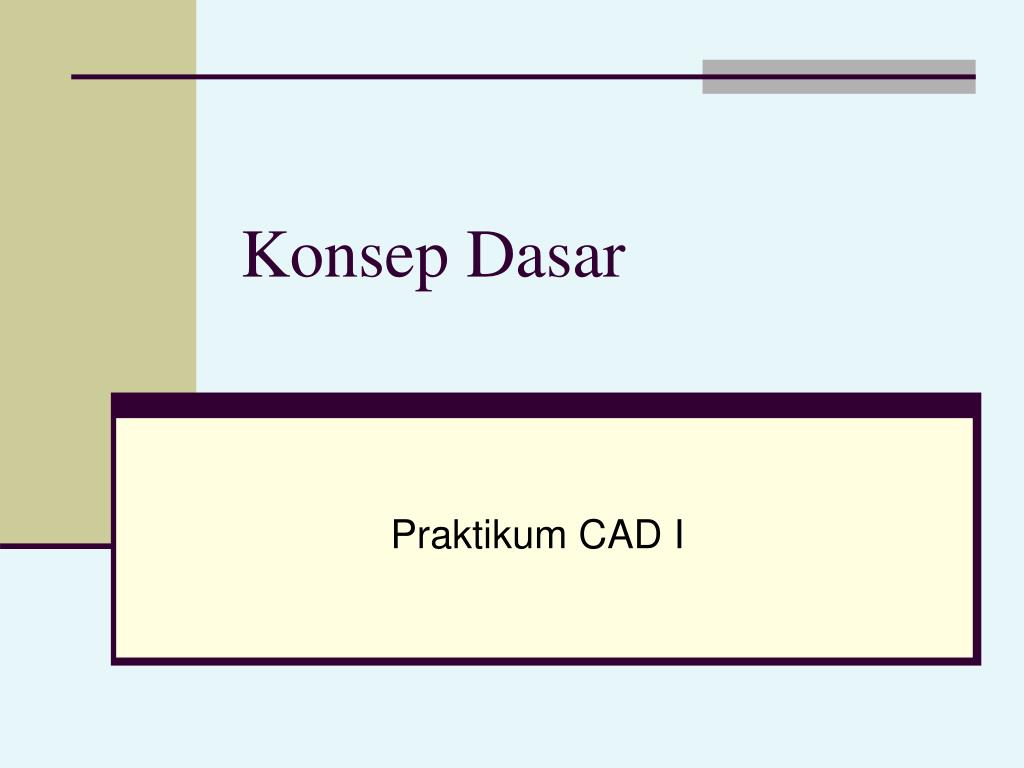

Konsep Dasar Praktikum CAD I
Pelaksanaan • Senin – Jum’at ( 5 x pertemuan ) materi • Sabtu ( 1 x pertemuan ) ujian • Jika bersamaan dengan kuliah dapat pindah jam ( dengan pemberitahuan )
Cartesius ( x,y) y 3 4 x
Cartesius relatif (incremental) • Titik sebelumnya dianggap sebagai titik referensi @(-5,0) D C @(0,6) 6 A B @(5,0) 5
r q Polar ( r <q ) 90 180 0 270
Polar relatif (incremental) @r< • Titik sebelumnya digunakan sebagai referensi @(5<180) D C @(6<90) 6 A B @(5<0) 5
Layer • 0,5 • 0,3 • 0,25 • 0,3 • 0,25 • 0,15 • Benda • Bayangan • Ukuran • Sumbu • Teks • Arsir • White • Red • Cyan • Magenta • Blue • Yellow • Continuous • Putus-putus • Continuous • Sumbu • Continuous • Continuous
