电动汽车充电设施系统介绍

1. 电动汽车充电设施系统介绍 北京伟杰海泰集成系统技术有限公司

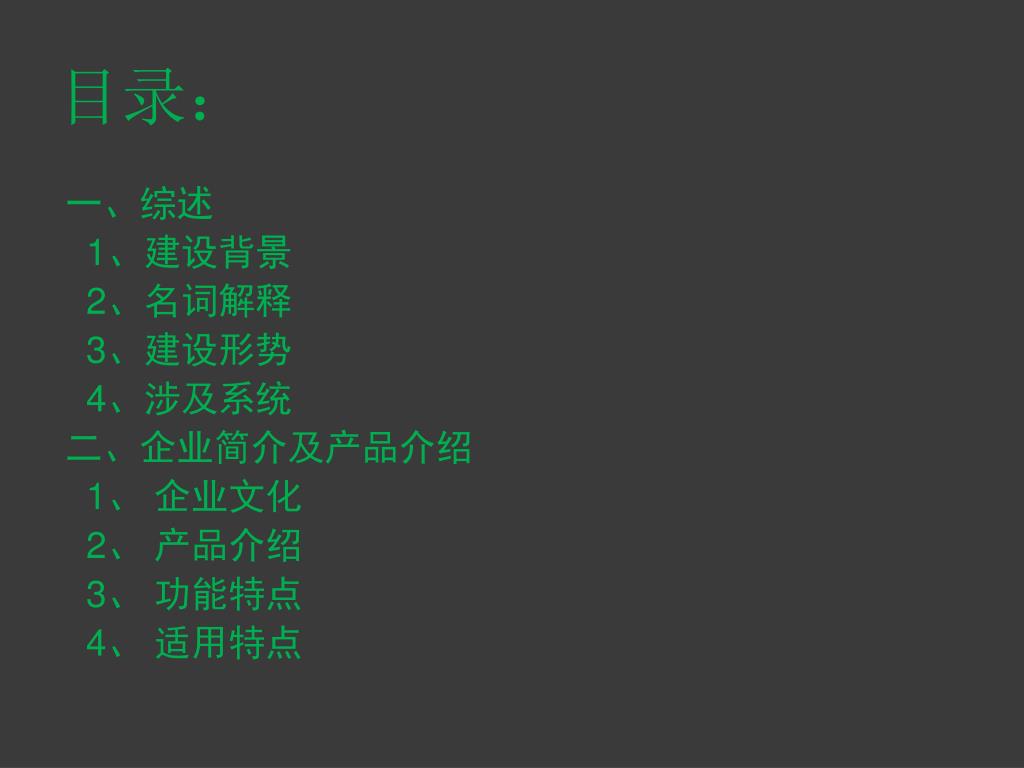

2. 目录： 一、综述 1、建设背景 2、名词解释 3、建设形势 4、涉及系统 二、企业简介及产品介绍 1、 企业文化 2、 产品介绍 3、 功能特点 4、 适用特点

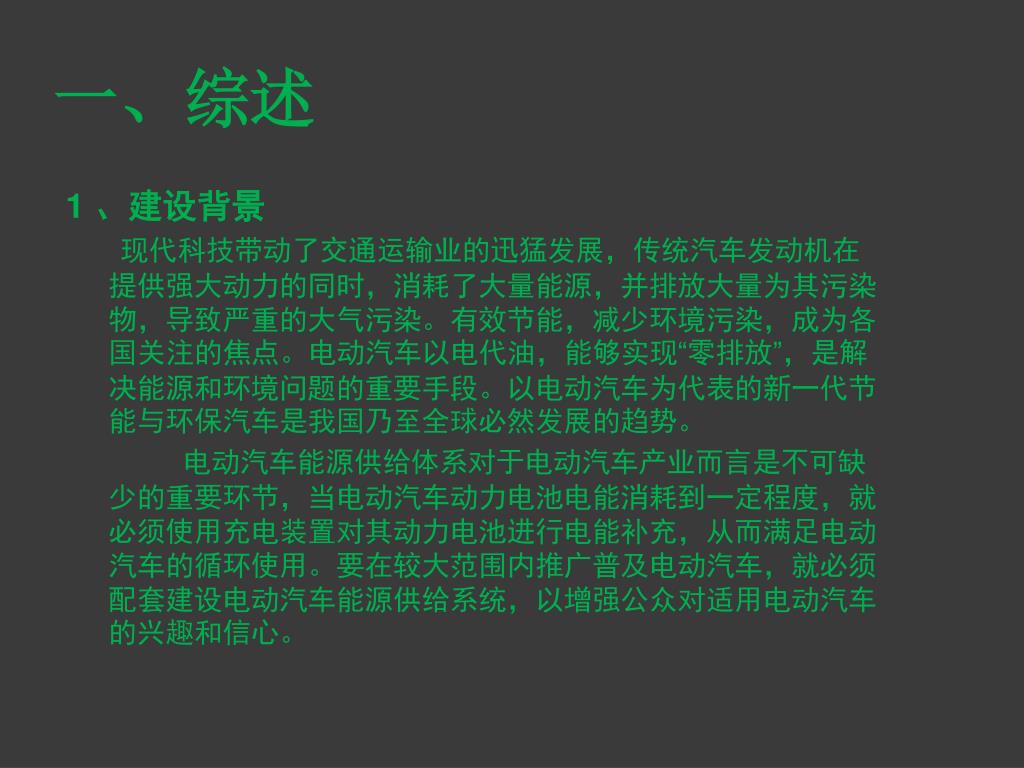

3. 一、综述 1 、建设背景 现代科技带动了交通运输业的迅猛发展，传统汽车发动机在提供强大动力的同时，消耗了大量能源，并排放大量为其污染物，导致严重的大气污染。有效节能，减少环境污染，成为各国关注的焦点。电动汽车以电代油，能够实现“零排放”，是解决能源和环境问题的重要手段。以电动汽车为代表的新一代节能与环保汽车是我国乃至全球必然发展的趋势。 电动汽车能源供给体系对于电动汽车产业而言是不可缺少的重要环节，当电动汽车动力电池电能消耗到一定程度，就必须使用充电装置对其动力电池进行电能补充，从而满足电动汽车的循环使用。要在较大范围内推广普及电动汽车，就必须配套建设电动汽车能源供给系统，以增强公众对适用电动汽车的兴趣和信心。

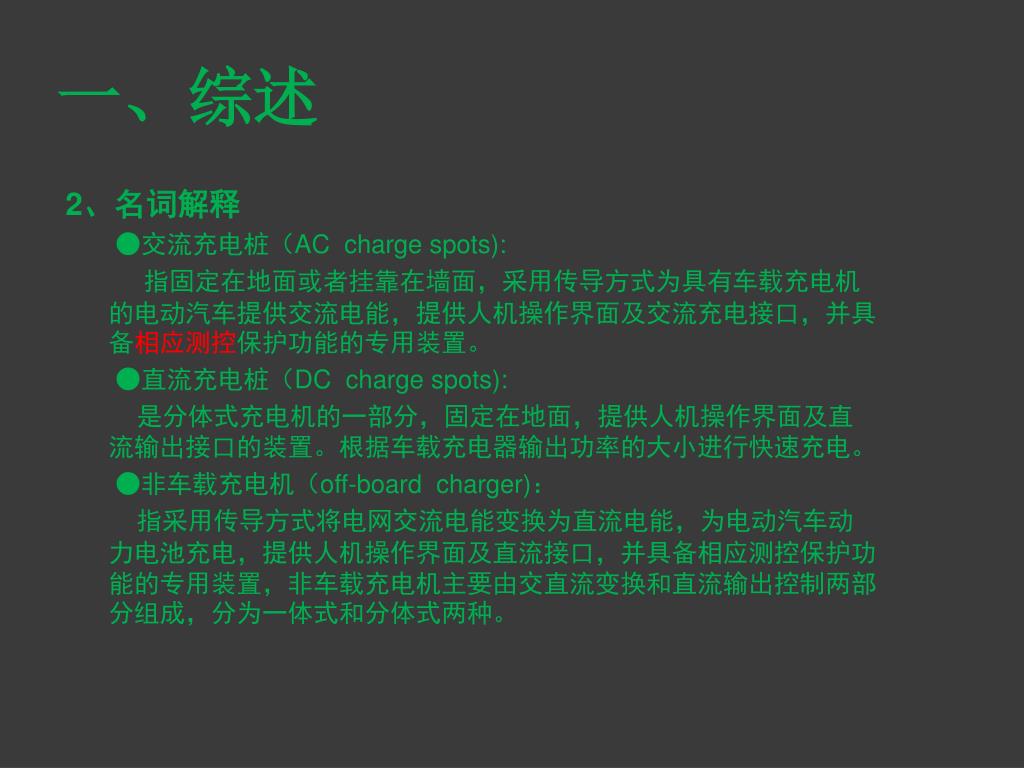

4. 一、综述 2、名词解释 ●交流充电桩（AC charge spots): 指固定在地面或者挂靠在墙面，采用传导方式为具有车载充电机的电动汽车提供交流电能，提供人机操作界面及交流充电接口，并具备相应测控保护功能的专用装置。 ●直流充电桩（DC charge spots): 是分体式充电机的一部分，固定在地面，提供人机操作界面及直流输出接口的装置。根据车载充电器输出功率的大小进行快速充电。 ●非车载充电机（off-board charger)： 指采用传导方式将电网交流电能变换为直流电能，为电动汽车动力电池充电，提供人机操作界面及直流接口，并具备相应测控保护功能的专用装置，非车载充电机主要由交直流变换和直流输出控制两部分组成，分为一体式和分体式两种。

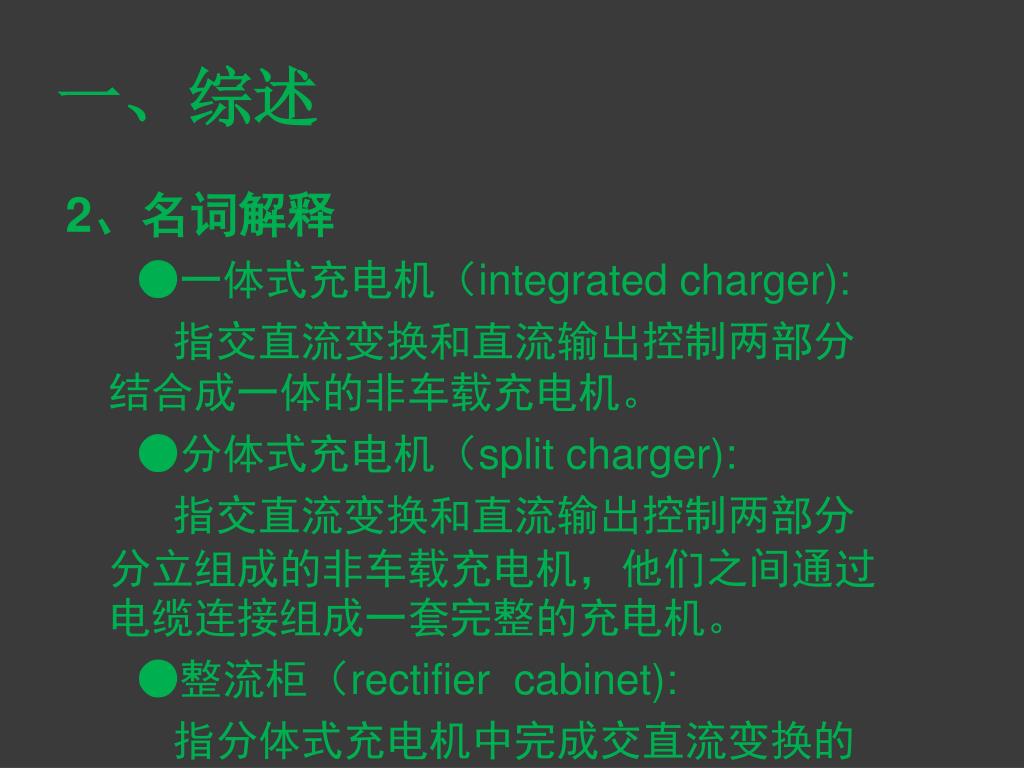

5. 一、综述 2、名词解释 ●一体式充电机（integrated charger): 指交直流变换和直流输出控制两部分结合成一体的非车载充电机。 ●分体式充电机（split charger): 指交直流变换和直流输出控制两部分分立组成的非车载充电机，他们之间通过电缆连接组成一套完整的充电机。 ●整流柜（rectifier cabinet): 指分体式充电机中完成交直流变换的部分，它一般以标准机柜形式提供。 ●电池管理系统（BMS，battery management system): 监视蓄电池的状态（温度、电压、荷电状态），对蓄电池系统充电，放电过程进行有效管理，保证电池安全运行的电子装置。

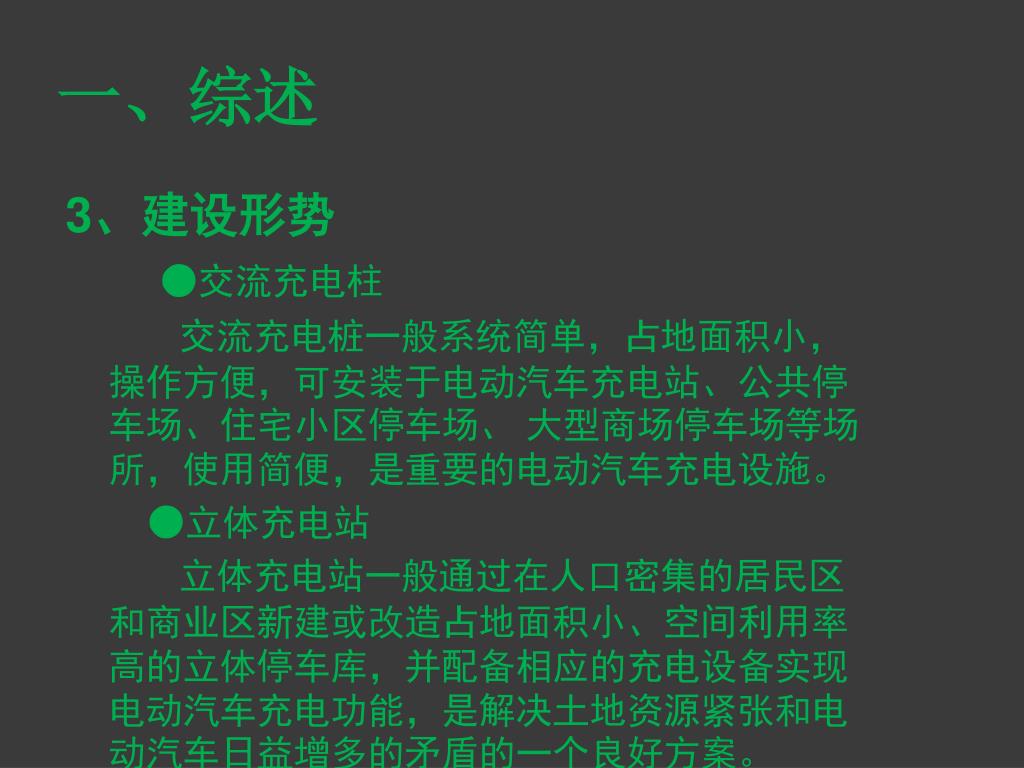

6. 一、综述 3、建设形势 ●交流充电柱 交流充电桩一般系统简单，占地面积小，操作方便，可安装于电动汽车充电站、公共停车场、住宅小区停车场、 大型商场停车场等场所，使用简便，是重要的电动汽车充电设施。 ●立体充电站 立体充电站一般通过在人口密集的居民区和商业区新建或改造占地面积小、空间利用率高的立体停车库，并配备相应的充电设备实现电动汽车充电功能，是解决土地资源紧张和电动汽车日益增多的矛盾的一个良好方案。 ●平面充电站 常规充电站

7. 一、综述 4、涉及系统 ●配电系统（包括外电源） ●充电系统 ●监控系统 ●标识系统 ●其他相关系统及相关设计（建筑、结构、给排水等）

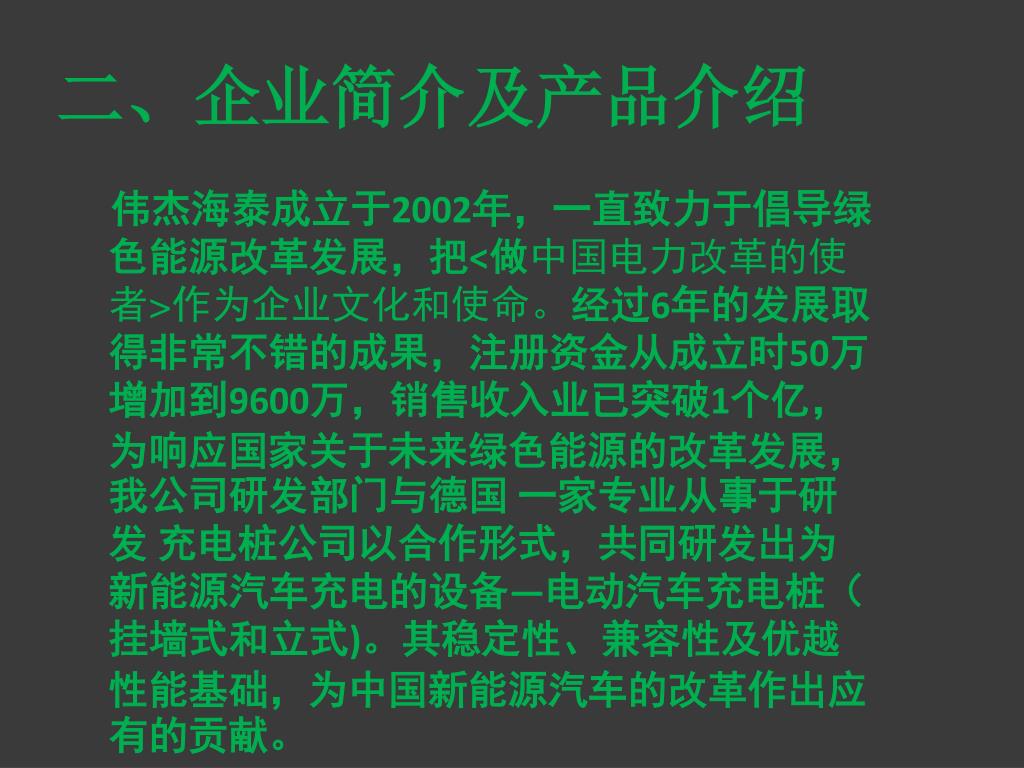

8. 二、企业简介及产品介绍 伟杰海泰成立于2002年，一直致力于倡导绿色能源改革发展，把<做中国电力改革的使者>作为企业文化和使命。经过6年的发展取得非常不错的成果，注册资金从成立时50万增加到9600万，销售收入业已突破1个亿，为响应国家关于未来绿色能源的改革发展，我公司研发部门与德国 一家专业从事于研发 充电桩公司以合作形式，共同研发出为新能源汽车充电的设备—电动汽车充电桩（挂墙式和立式)。其稳定性、兼容性及优越性能基础，为中国新能源汽车的改革作出应有的贡献。

9. 二、企业简介及产品介绍 一、企业文化： • 我们的愿景： 做中国电力改革的使者！！ • 我们的使命： 通过将公司的技术和服务优质高效地提供给我们的客户，使得公司成为供用电集成方案的供应商。 • 我们的价值观： 遵纪守法，诚恳待人，勤奋工作，持续创新，服务于社会。

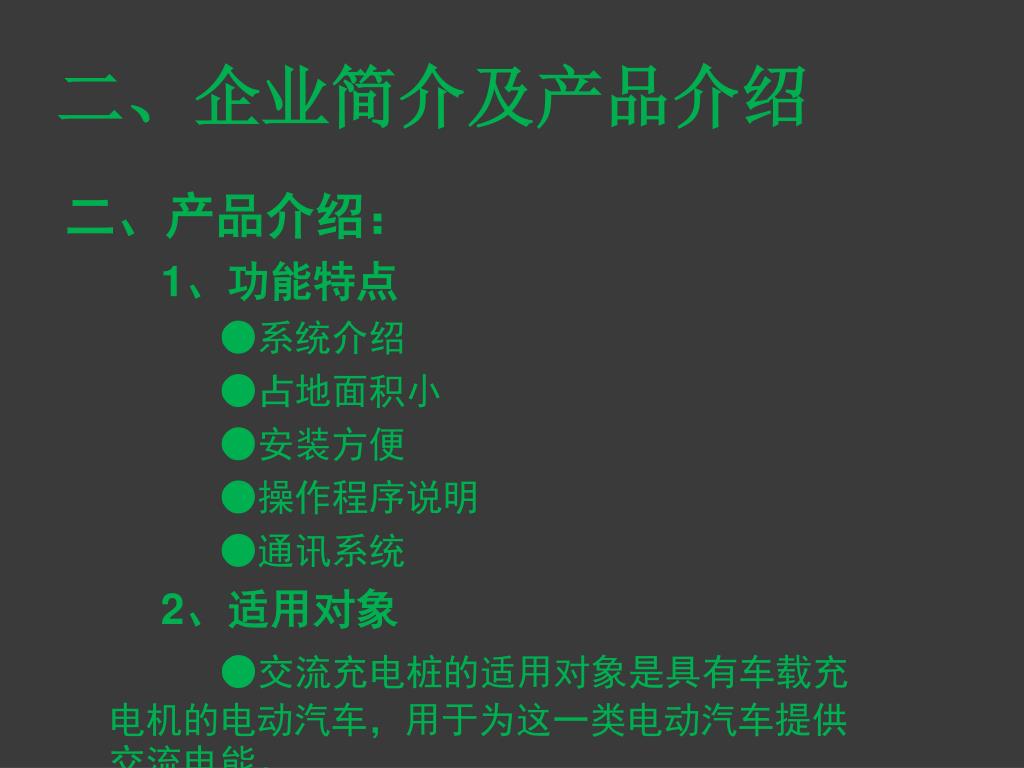

10. 二、企业简介及产品介绍 二、产品介绍： 1、功能特点 ●系统介绍 ●占地面积小 ●安装方便 ●操作程序说明 ●通讯系统 2、适用对象 ●交流充电桩的适用对象是具有车载充电机的电动汽车，用于为这一类电动汽车提供交流电能。

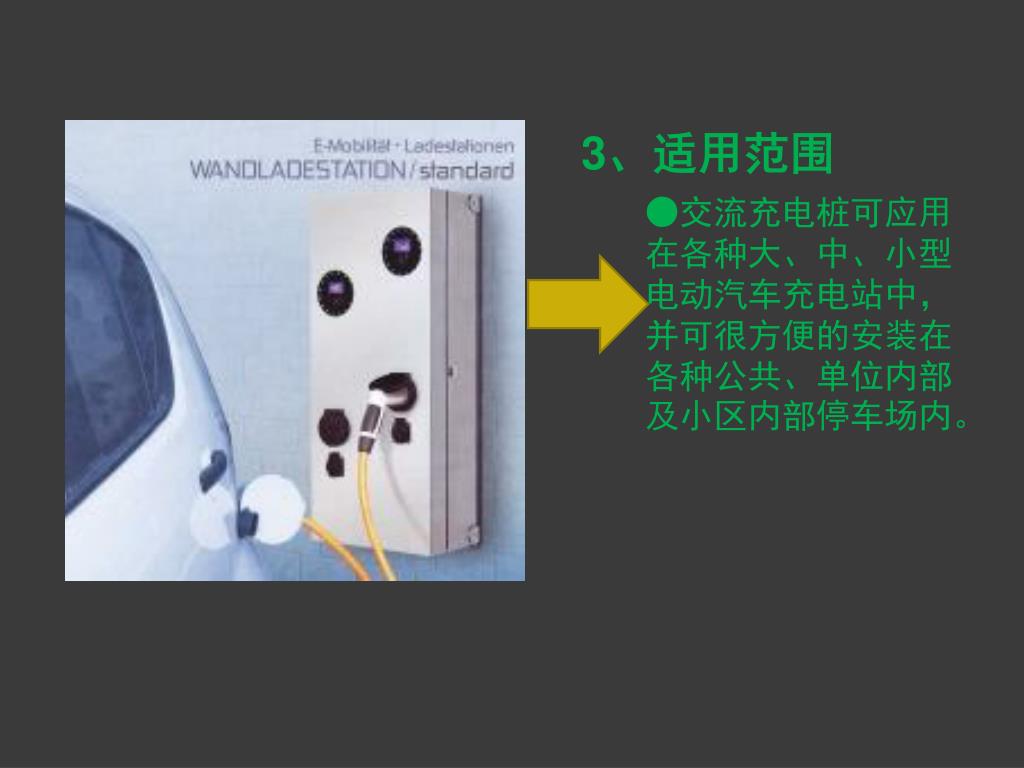

11. 3、适用范围 ●交流充电桩可应用在各种大、中、小型电动汽车充电站中，并可很方便的安装在各种公共、单位内部及小区内部停车场内。

12. 二、企业简介及产品介绍交流充电桩功能特点 可加装

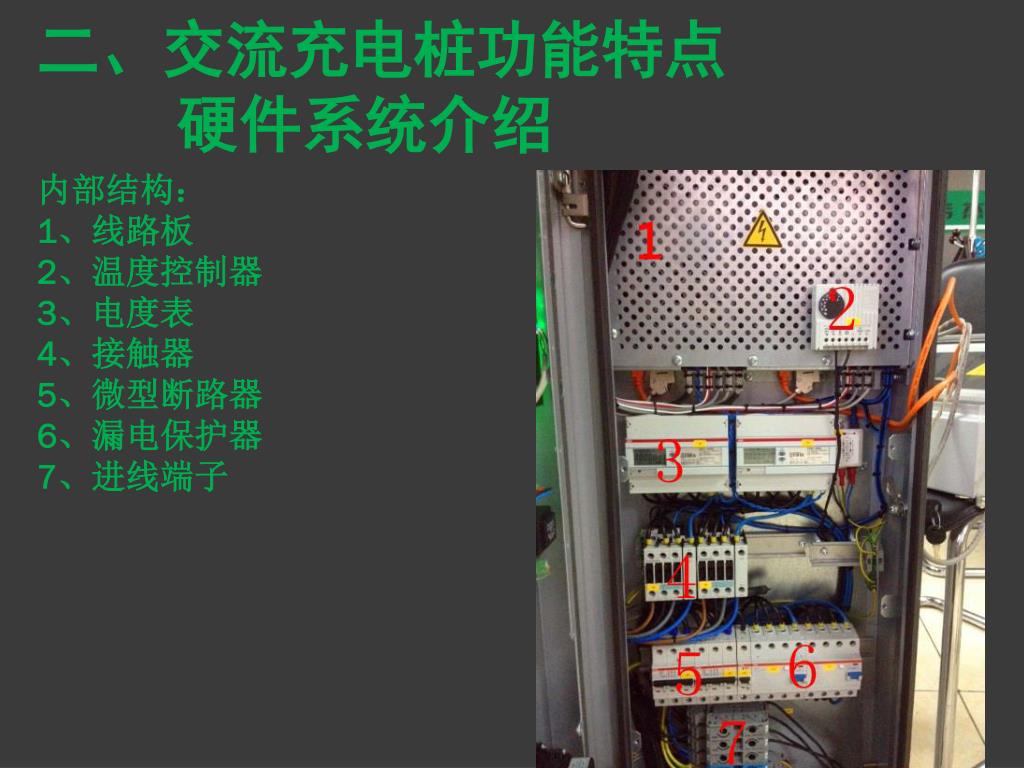

13. 二、交流充电桩功能特点硬件系统介绍 内部结构：1、线路板2、温度控制器3、电度表4、接触器5、微型断路器6、漏电保护器7、进线端子

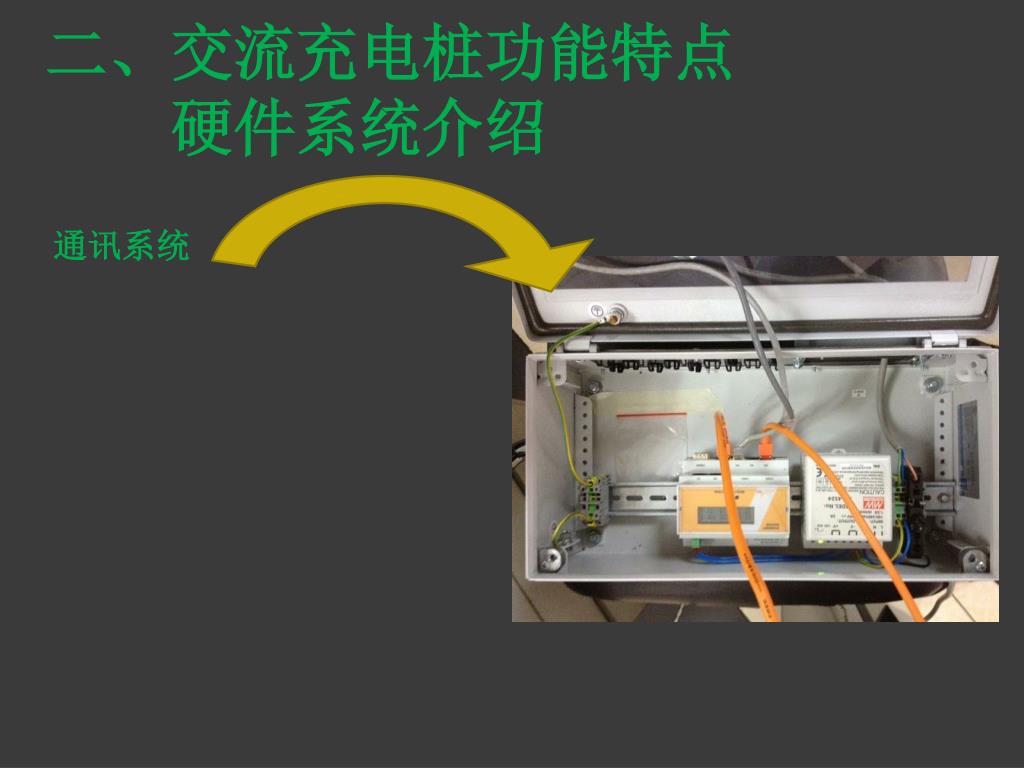

14. 二、交流充电桩功能特点硬件系统介绍 通讯系统

15. 二、交流充电桩功能特点软件系统介绍

16. 二、交流充电桩功能特点软件系统介绍

17. 二、交流充电桩功能特点软件系统介绍

18. 二、交流充电桩功能特点 电气指数系统介绍Pr I mar s eI t：●I - oder 3- phas i g/N/PE,230V/400ˇ 50Hz●Et her netop0ona卜RFl D, W LAN,GPRs, ∪ MTs, s FRFi br ezum Fahr zeug：●Ladebuchs e I EC62I 96- 2,Pr ot ot yρ 0EM/N° r m i n V0 r ber ekung●∪nt er s t ut zt Lademodi A, B, C3Phas en32A( 。pt i ° nal ∶ 63A)●s chuko I 6A黑es cha丨t et

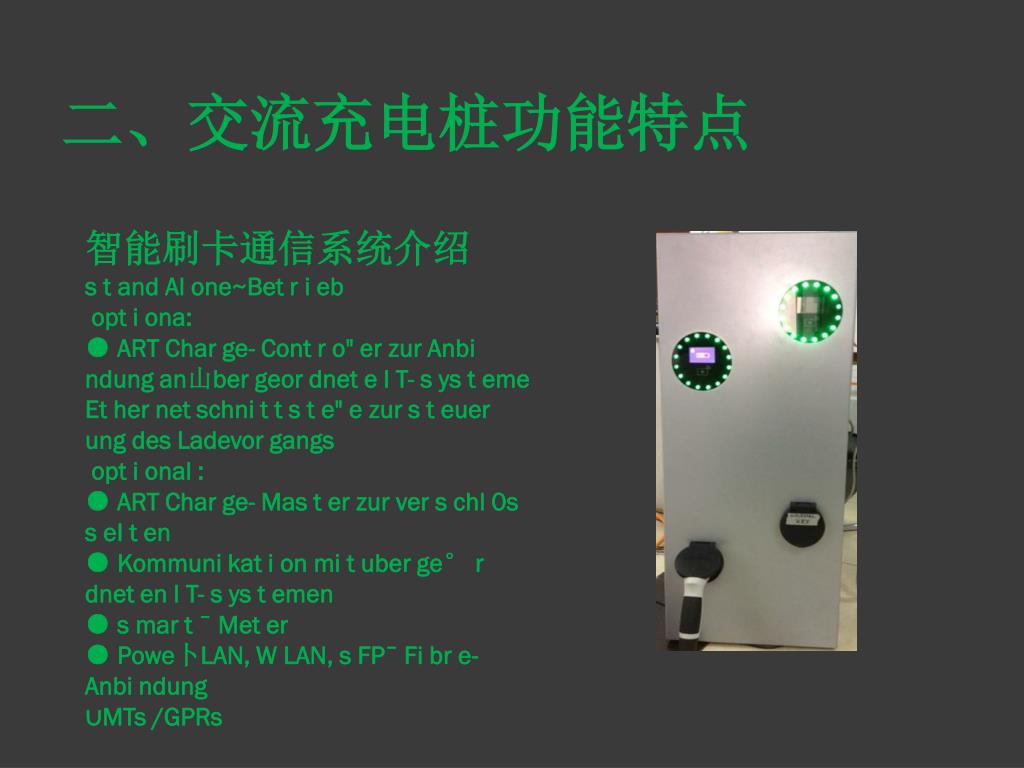

19. 二、交流充电桩功能特点 智能刷卡通信系统介绍s t and Al one~Bet r i eb opt i ona:● ART Char ge- Cont r o" er zur Anbi ndung an山ber geor dnet e l T- s ys t emeEt her net schni t t s t e" e zur s t euer ung des Ladevor gangs opt i onal :● ART Char ge- Mas t er zur ver s chl 0s s eI t en● Kommuni kat i on mi t uber ge° r dnet en l T- s ys t emen● s mar t ˉ Met er● Powe卜LAN, W LAN, s FPˉ Fi br e- Anbi ndung∪MTs /GPRs

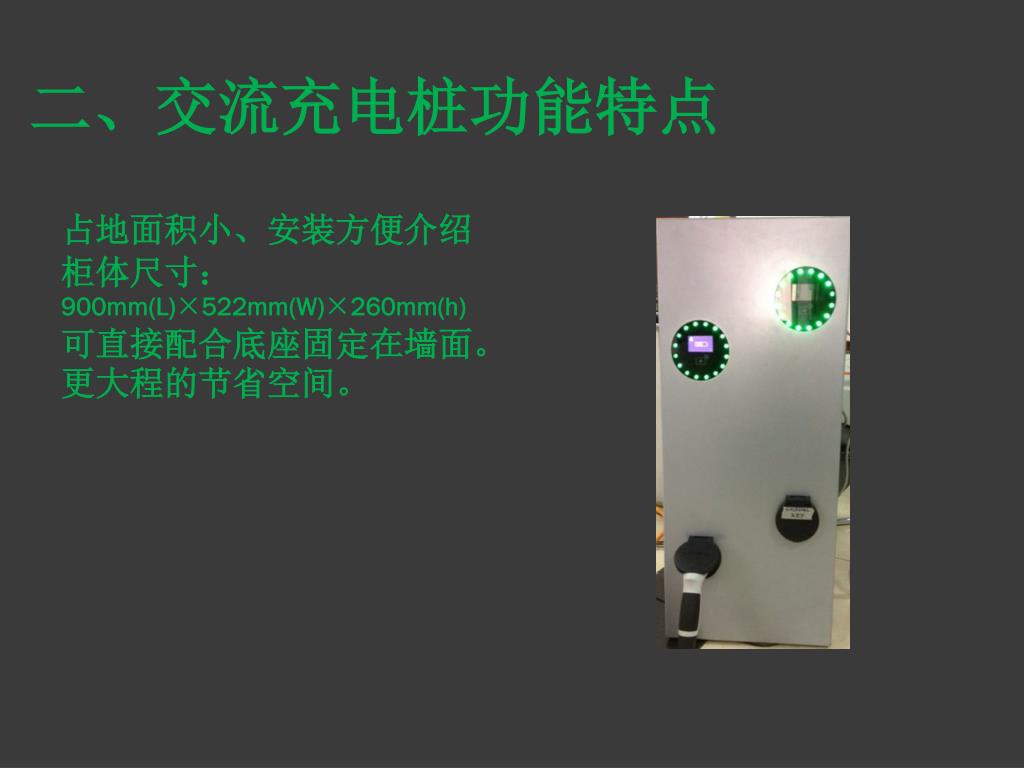

20. 二、交流充电桩功能特点 占地面积小、安装方便介绍柜体尺寸：900mm(L)×522mm(W)×260mm(h)可直接配合底座固定在墙面。更大程的节省空间。

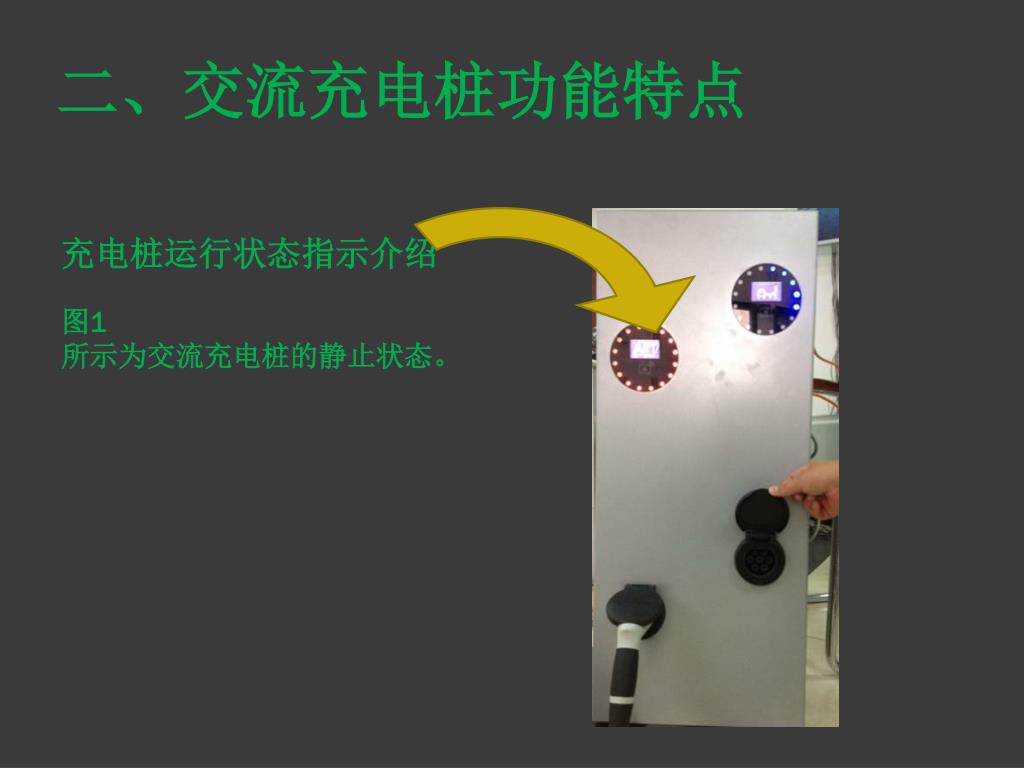

21. 二、交流充电桩功能特点 充电桩运行状态指示介绍图1所示为交流充电桩的静止状态。

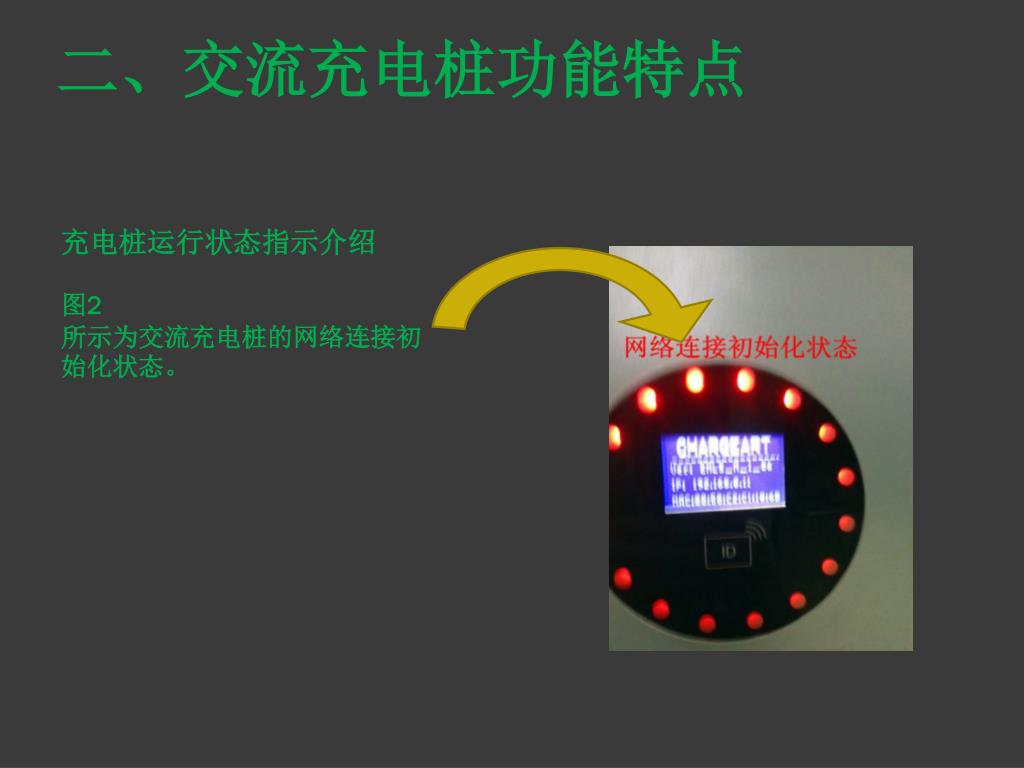

22. 二、交流充电桩功能特点 充电桩运行状态指示介绍图2所示为交流充电桩的网络连接初始化状态。

23. 二、交流充电桩功能特点 充电桩运行状态指示介绍图3所示为交流充电桩的通讯状态。

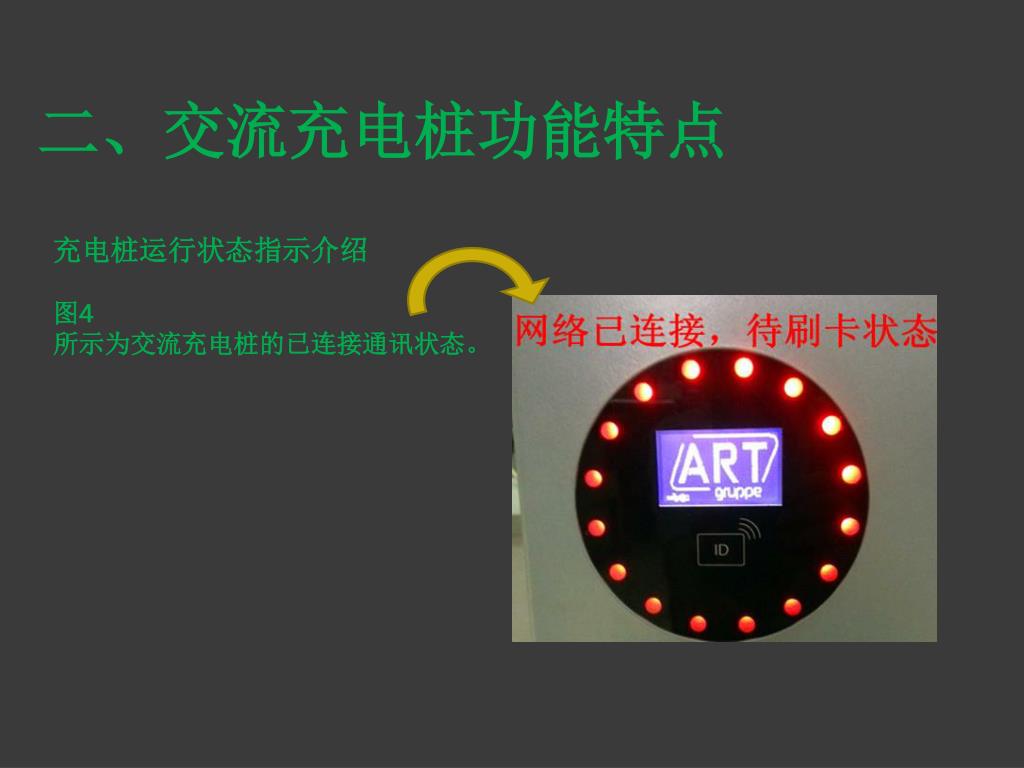

24. 二、交流充电桩功能特点 充电桩运行状态指示介绍图4所示为交流充电桩的已连接通讯状态。

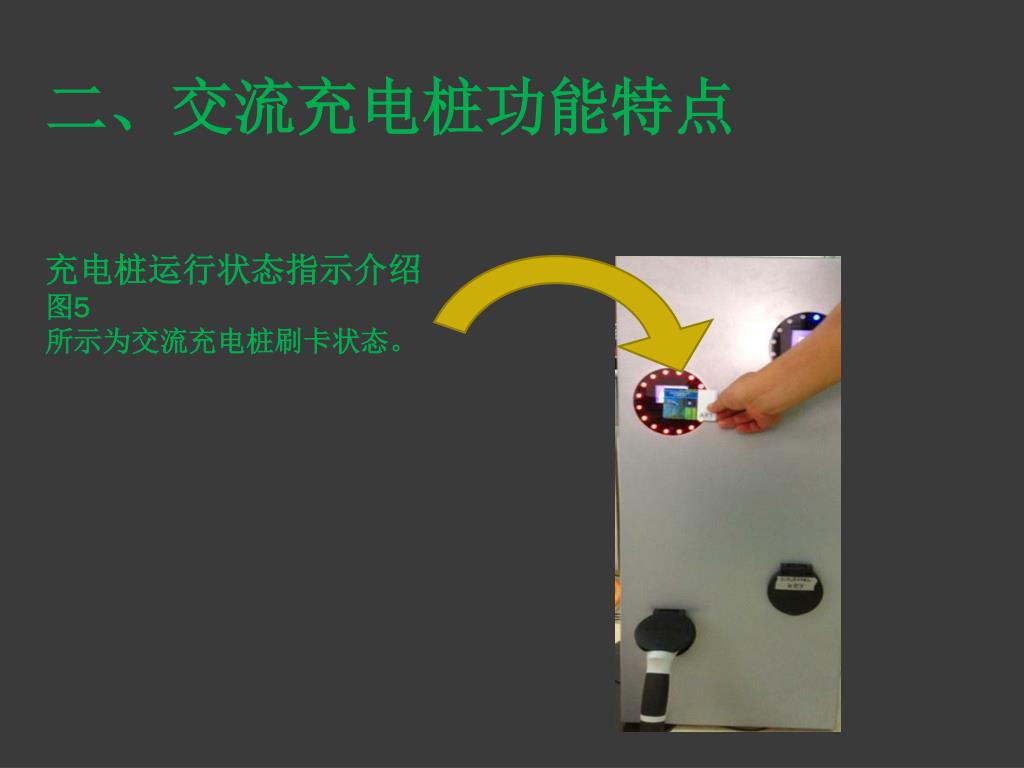

25. 二、交流充电桩功能特点 充电桩运行状态指示介绍图5所示为交流充电桩刷卡状态。

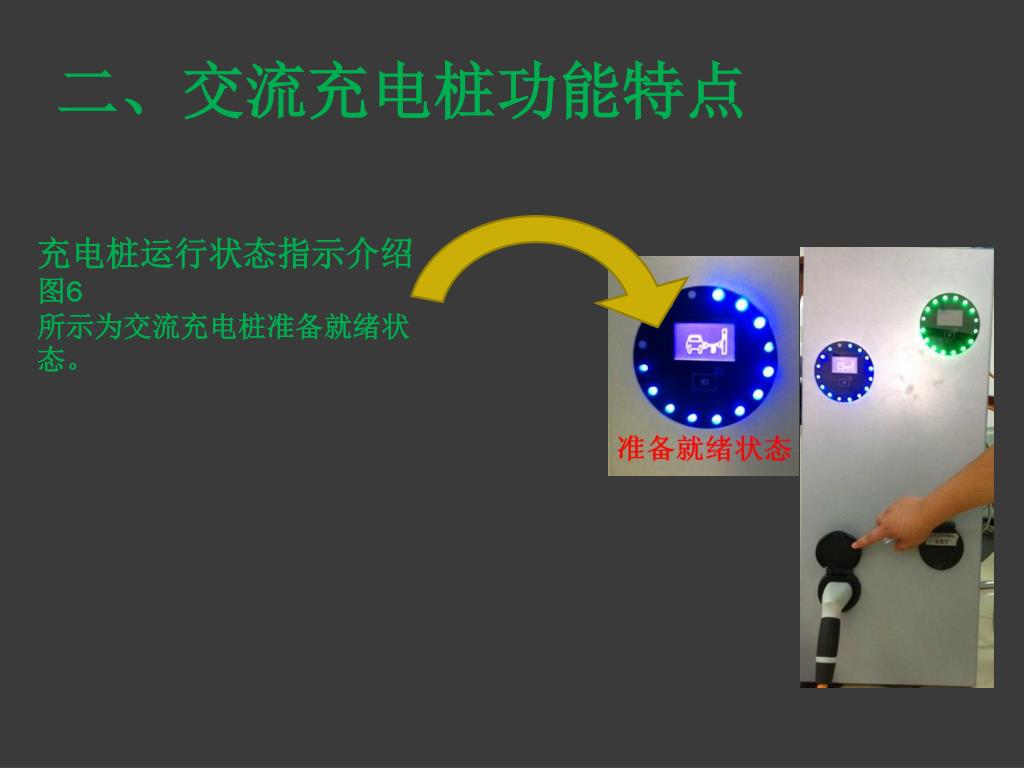

26. 二、交流充电桩功能特点 充电桩运行状态指示介绍图6所示为交流充电桩准备就绪状态。

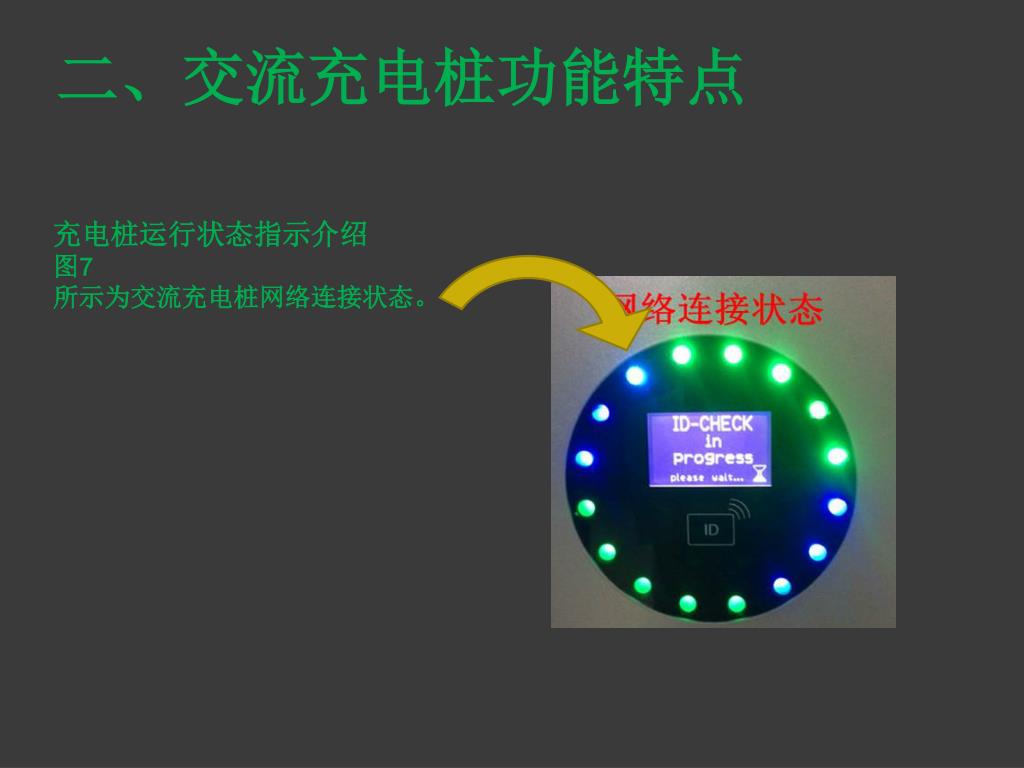

27. 二、交流充电桩功能特点 充电桩运行状态指示介绍图7所示为交流充电桩网络连接状态。

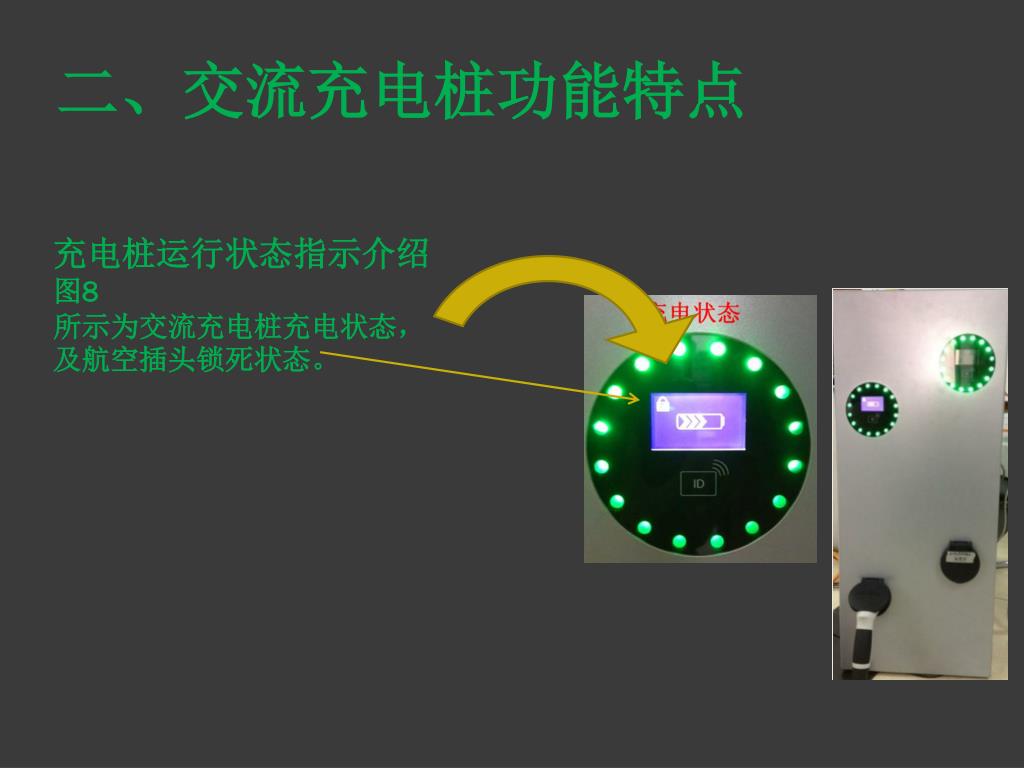

28. 二、交流充电桩功能特点 充电桩运行状态指示介绍图8所示为交流充电桩充电状态，及航空插头锁死状态。

29. 2012.07.01 谢谢
