实训六接地装置的安装

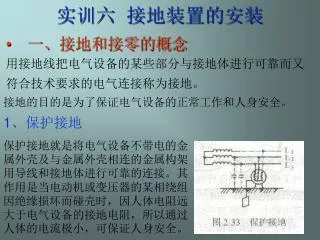

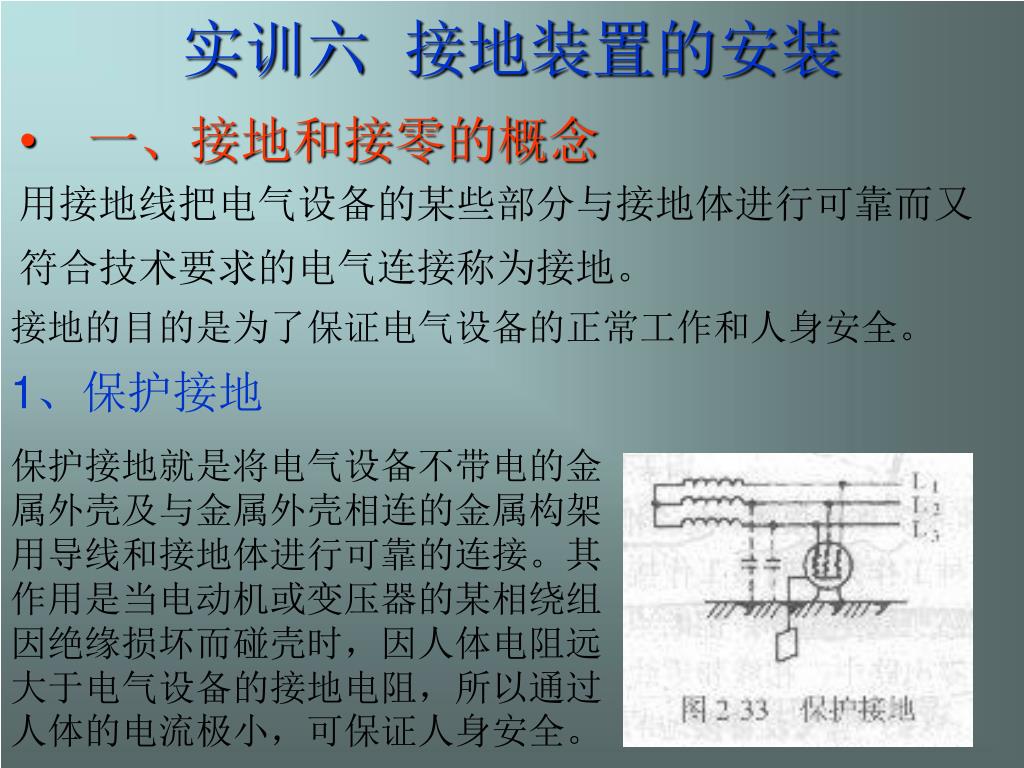

实训六接地装置的安装 • 一、接地和接零的概念用接地线把电气设备的某些部分与接地体进行可靠而又符合技术要求的电气连接称为接地。接地的目的是为了保证电气设备的正常工作和人身安全。 1、保护接地保护接地就是将电气设备不带电的金属外壳及与金属外壳相连的金属构架用导线和接地体进行可靠的连接。其作用是当电动机或变压器的某相绕组因绝缘损坏而碰壳时，因人体电阻远大于电气设备的接地电阻，所以通过人体的电流极小，可保证人身安全。

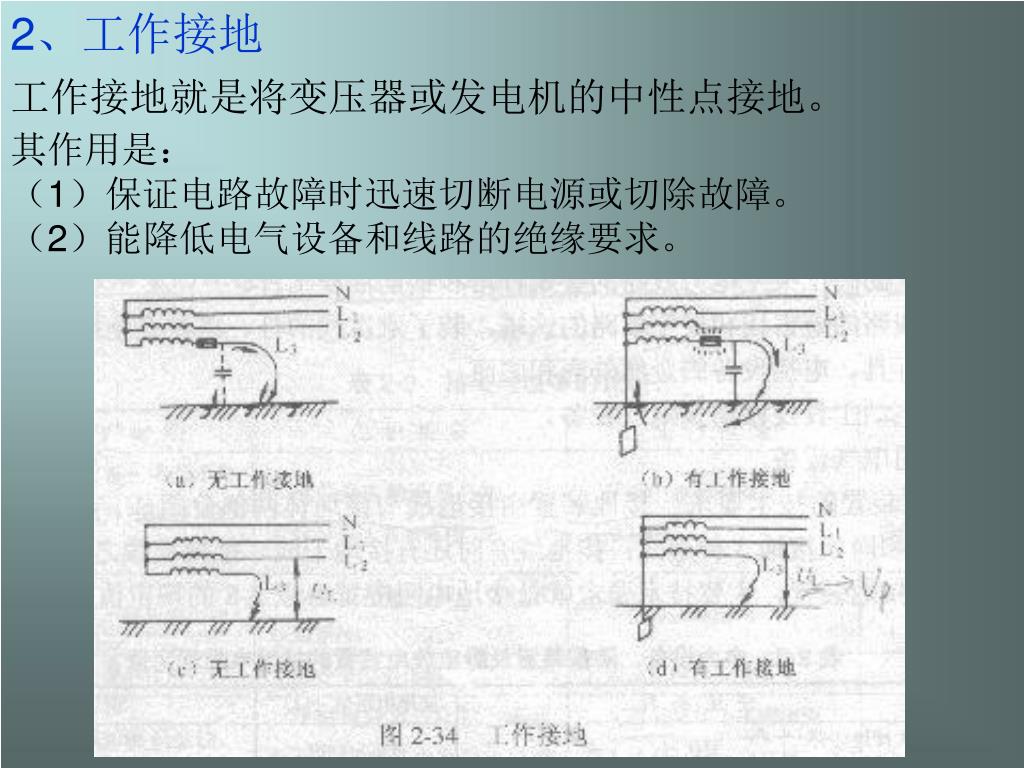

2、工作接地 工作接地就是将变压器或发电机的中性点接地。其作用是：（1）保证电路故障时迅速切断电源或切除故障。（2）能降低电气设备和线路的绝缘要求。

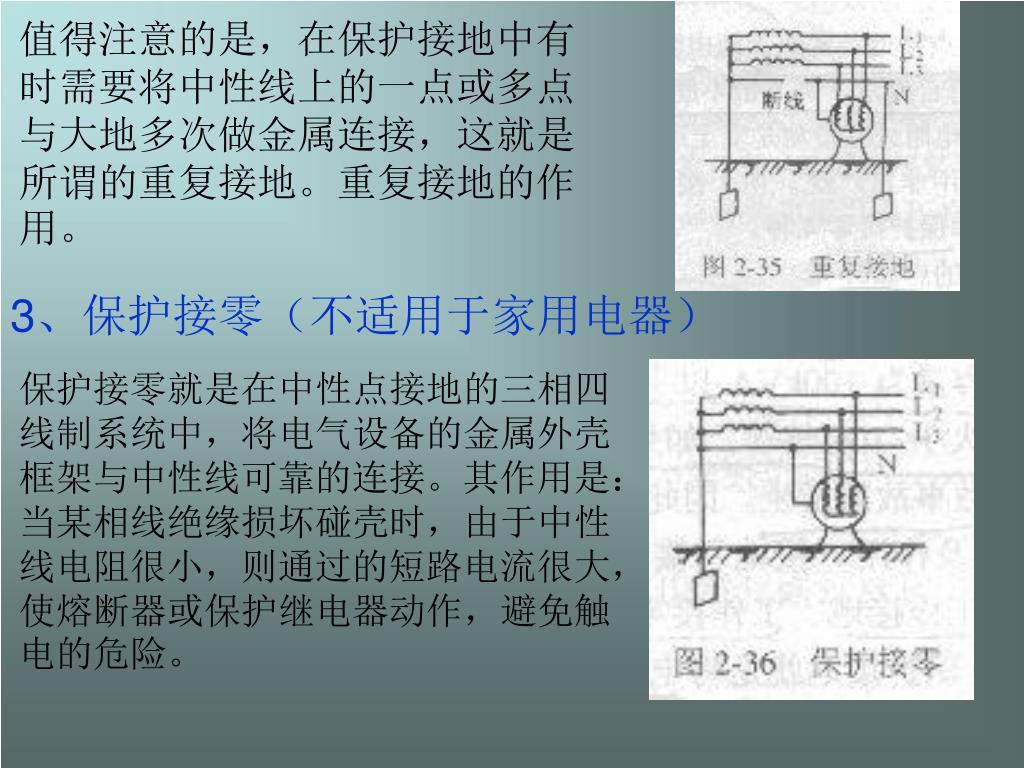

值得注意的是，在保护接地中有时需要将中性线上的一点或多点与大地多次做金属连接，这就是所谓的重复接地。重复接地的作用。 3、保护接零（不适用于家用电器）保护接零就是在中性点接地的三相四线制系统中，将电气设备的金属外壳框架与中性线可靠的连接。其作用是：当某相线绝缘损坏碰壳时，由于中性线电阻很小，则通过的短路电流很大，使熔断器或保护继电器动作，避免触电的危险。

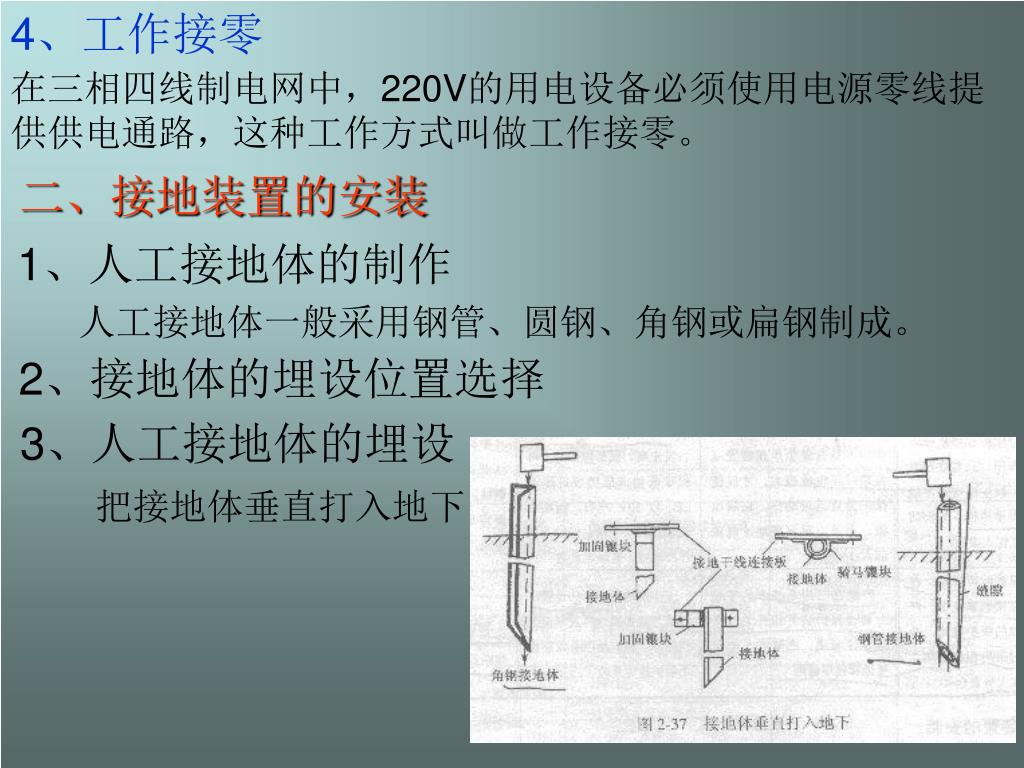

4、工作接零 在三相四线制电网中，220V的用电设备必须使用电源零线提供供电通路，这种工作方式叫做工作接零。二、接地装置的安装 1、人工接地体的制作人工接地体一般采用钢管、圆钢、角钢或扁钢制成。 2、接地体的埋设位置选择 3、人工接地体的埋设把接地体垂直打入地下

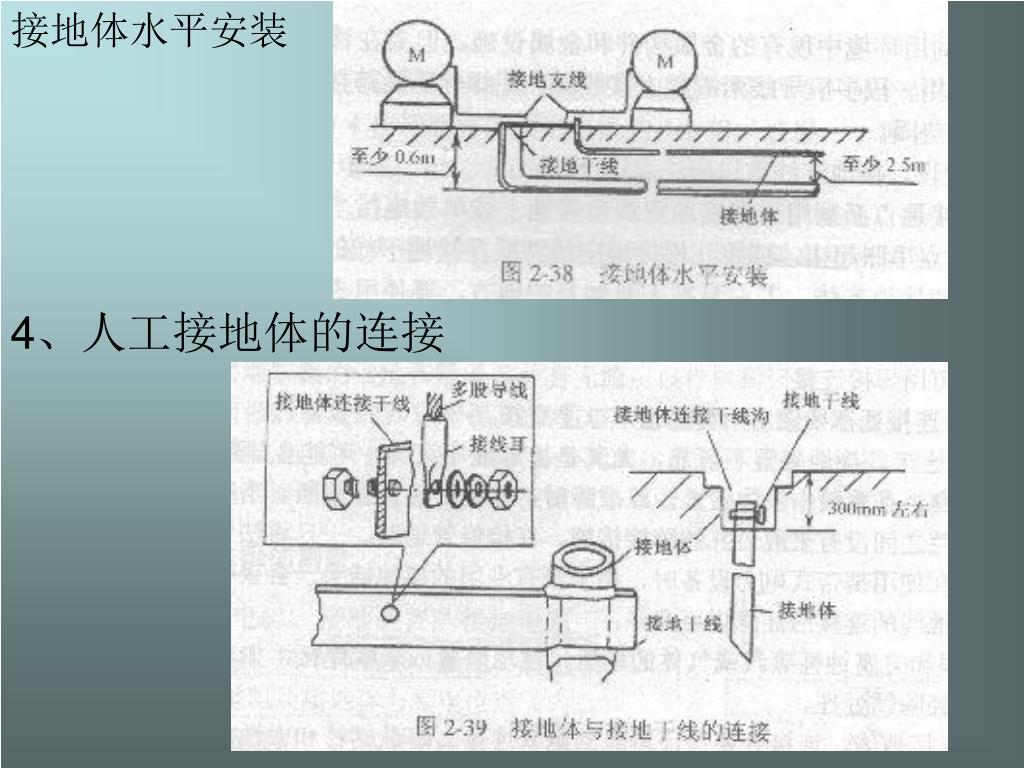

接地体水平安装 4、人工接地体的连接

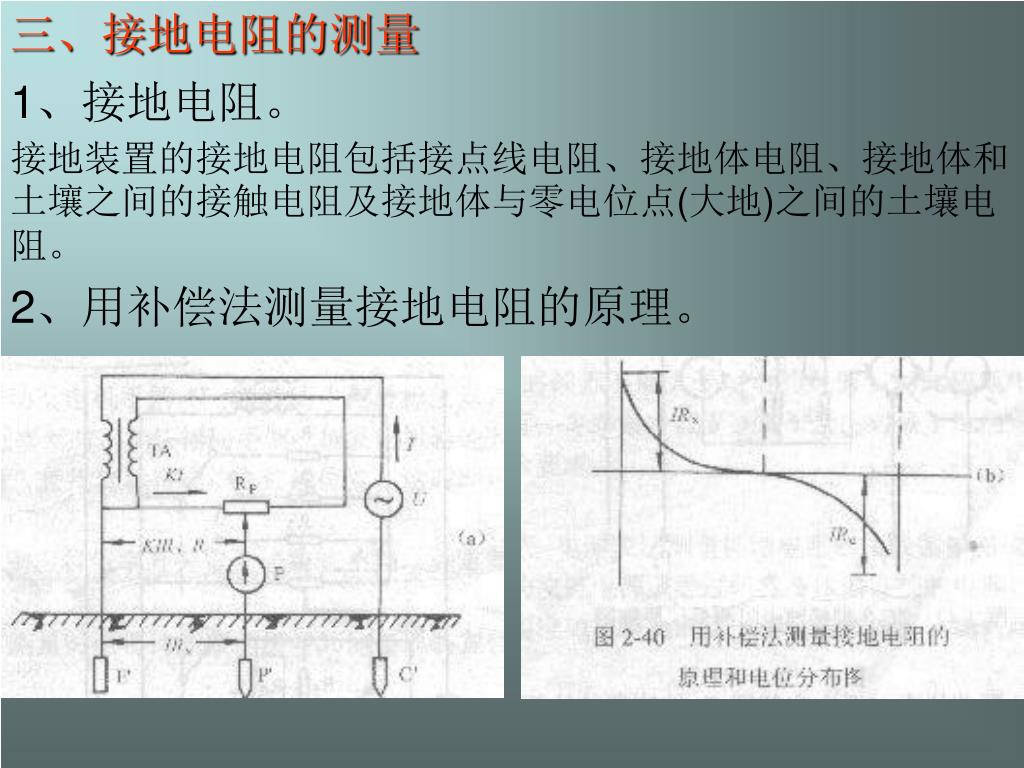

三、接地电阻的测量 1、接地电阻。接地装置的接地电阻包括接点线电阻、接地体电阻、接地体和土壤之间的接触电阻及接地体与零电位点(大地)之间的土壤电阻。 2、用补偿法测量接地电阻的原理。

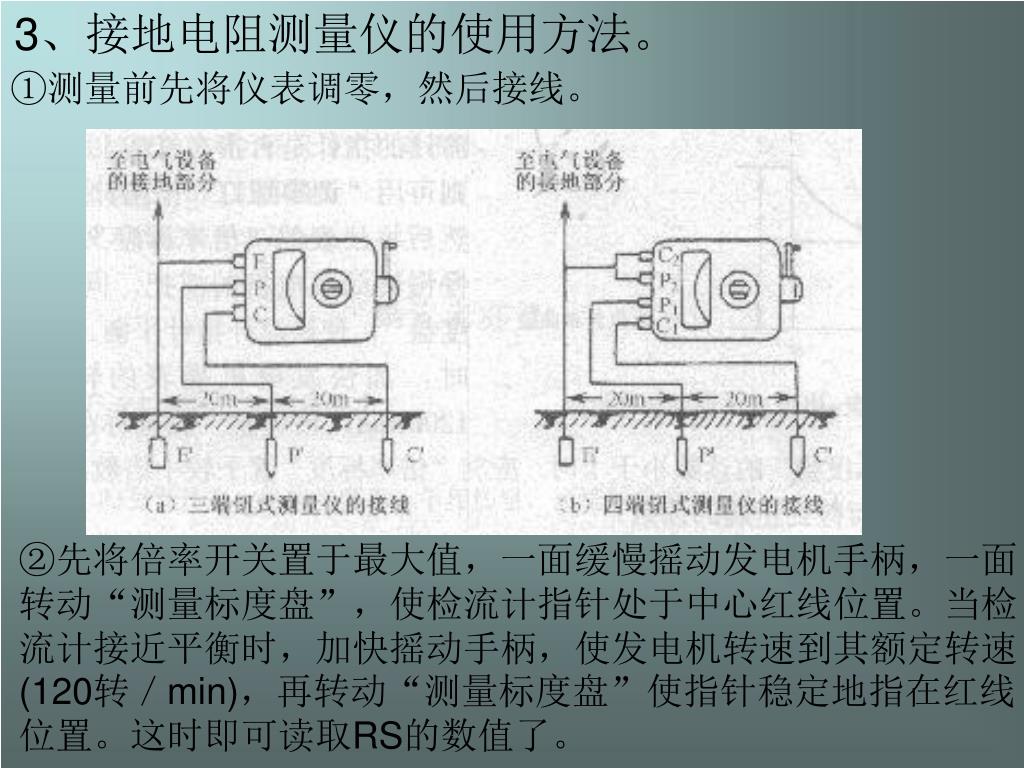

3、接地电阻测量仪的使用方法。 ①测量前先将仪表调零，然后接线。 ②先将倍率开关置于最大值，一面缓慢摇动发电机手柄，一面转动“测量标度盘”，使检流计指针处于中心红线位置。当检流计接近平衡时，加快摇动手柄，使发电机转速到其额定转速(120转／min)，再转动“测量标度盘”使指针稳定地指在红线位置。这时即可读取RS的数值了。

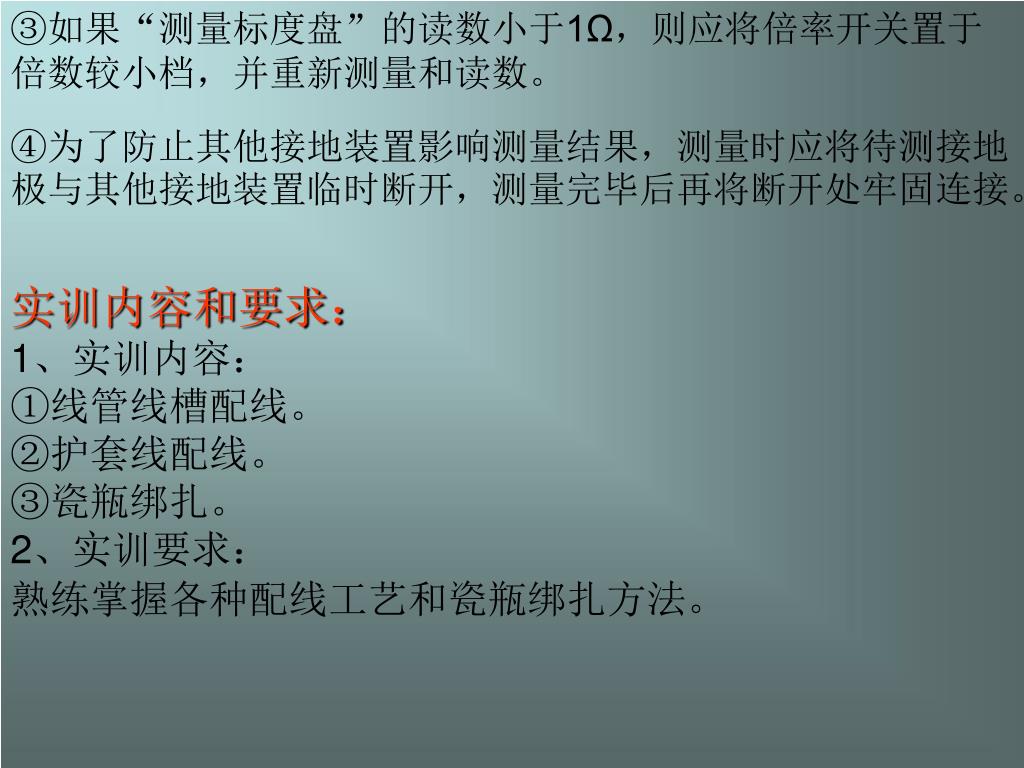

③如果“测量标度盘”的读数小于1Ω，则应将倍率开关置于倍数较小档，并重新测量和读数。 ④为了防止其他接地装置影响测量结果，测量时应将待测接地极与其他接地装置临时断开，测量完毕后再将断开处牢固连接。实训内容和要求： 1、实训内容： ①线管线槽配线。 ②护套线配线。 ③瓷瓶绑扎。 2、实训要求：熟练掌握各种配线工艺和瓷瓶绑扎方法。
