  1. Карандаши твердой смазки с наполнителями из нано и природных материалов (Степанов А. В.) Ульяновск, 2011

  2. Карандаши твердой смазки (КТС)

  3. Применение КТС

  4. Технология применения КТС

  5. Композиционные шлифовальные круги

  6. Применение КТС позволяет: • Увеличить производительность обработки до 2-х раз. • Уменьшить шероховатость шлифованных поверхностей по параметрам Ra, Rz, Rmax до 30 %. • Увеличить период стойкости шлифовального круга до 20 %. • Снизить энергозатраты на обработкудо 30%. • В ряде случаев отказаться от использования СОЖ.

  7. Предварительные исследования

  8. Методика исследований Шлифовальный круг: 1-300х40х76 25А25Н4917К 1-300х40х76 25А40Н4917К 1-300х40х76 25А40Н5517К Материал заготовки: сталь Р6М5, 40Х Режимы обработки: Vк = 35 м/с; Vc = 5 -15 м/мин; Sп = 1 мм/х; S = 0,01 - 0,03 мм Контролируемые параметры: Ra, Rz, Rmax, Pz, Py

  9. Составы КТС

  10. Средняя контактная температура Тк, °С • Зависимость средней контактной температуры Тк от врезной подачи Sвр и состава КТС: материал заготовки - сталь Р6М5; круг – 1-300х40х76 25А40Н557К35Б3; Vст - 5 м/мин; Г2 - Д1М5 – составы КТС Г2 Г5 Д1 Д4 М1 А Г2А5 Г2М5 Д1А5 Д1М5

  11. Составляющая силы шлифования Pz, H Зависимость составляющей силы шлифования Pz от скорости столаVст и состава КТС: материал заготовки - сталь Р6М5; круг – 1-300х40х76 25А25Н497К35Б3; Sвр = 0,01 мм/дв. ход; Г2 - А – составы КТС

  12. Составляющая силы шлифования Py, H Зависимость составляющей силы шлифования Pz от скорости столаVст и состава КТС: материал заготовки - сталь Р6М5; круг – 1-300х40х76 25А25Н497К35Б3; Sвр = 0,01 мм/дв. ход; Г2 - А – составы КТС

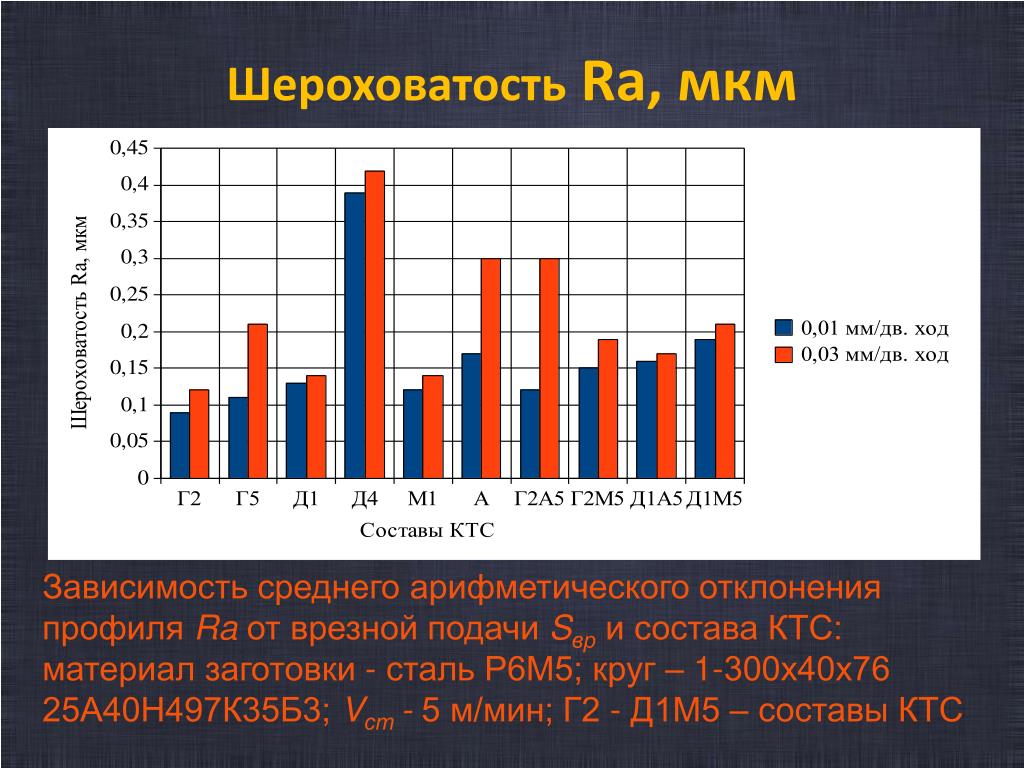

  13. ШероховатостьRa, мкм Зависимость среднего арифметического отклонения профиля Ra от врезной подачи Sвр и состава КТС: материал заготовки - сталь Р6М5; круг – 1-300х40х76 25А40Н497К35Б3; Vст - 5 м/мин; Г2 - Д1М5 – составы КТС

  14. Шероховатость Rz, мкм Г2 Г5 Д1 Д4 М1 А Г2А5 Г2М5 Д1А5 Д1М5 Зависимость высоты неровностей профиля по десяти точкам Rz от скорости столаVст и состава КТС: материал заготовки - сталь Р6М5; круг – 1-300х40х76 25А40Н557К35Б3; Sвр = 0,01 мм/дв. ход; Г2 - Д1М5 – составы КТС

  15. Шероховатость Rmax, мкм Зависимость наибольшей высоты неровностей профиля Rmax от врезной подачи Sвр и состава КТС: материал заготовки - сталь Р6М5; круг – 1-300х40х76 25А40Н557К35Б3; Vст - 5 м/мин; Г2 - Д1М5 – составы КТС

  16. Заинтересованы в дальнейшей реализации проекта: • Бизнес инкубатор им. Плеханова (г. Москва) • ОАО «Корпорация развития г. Белгорода» • ОАО «УТЕС» • ООО «Сервис газ»

  17. Регрессионные зависимости

  18. Представление результатов: • Селигер 20 10/11. • Молодежный инновационный форум 20 10/11. • Всероссийская выставка НТТМ-2010. • Старт-ап школа «Территория идей». • Национальный конкурс инновационных проектов. • Другие конференции, форумы местного, регионального, федерального и международного уровней.
