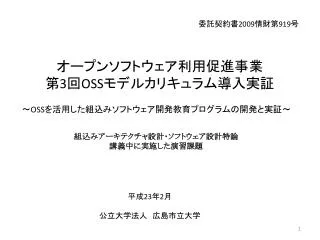

  1. 委託契約書2009情財第919号 オープンソフトウェア利用促進事業第3回OSSモデルカリキュラム導入実証 ～OSSを活用した組込みソフトウェア開発教育プログラムの開発と実証～ 組込みアーキテクチャ設計・ソフトウェア設計特論 講義中に実施した演習課題 平成23年2月 公立大学法人　広島市立大学

  2. 第1回レポート課題 • 組込みシステムの例を一つ取り上げ，そのシステム構成の概略と，どのような設計制約（リアルタイム制約やリソース制約など）が課せられているかについて調査せよ • A4用紙１枚程度にまとめればよい • 〆切：次週の授業まで 組込みアーキテクチャ設計・ソフトウェア設計特論

  3. 第2回レポート課題 • 以下の課題から１つ以上選択して回答せよ(A4用紙１枚程度) • ソフトウェアでチャタリングを防止する方法を検討せよ • システムの電源を入れてから，メインルーチンを開始するまでの，ハードウェアおよびソフトウェアの動作の流れを簡潔に説明せよ • デバイスからの割り込み要求から割り込み処理終了までの，ハードウェアおよびソフトウェアの動作の流れを簡潔に説明せよ • 〆切：次回の授業まで 組込みアーキテクチャ設計・ソフトウェア設計特論

  4. 第3回レポート課題 • 平均8ms間隔で割り込みが発生し，平均処理時間が5msかかるとする．適切な割り込みアーキテクチャを設計せよ • 割り込みを取りこぼす確率は1%以下とする • 以下の3つのタスクを持つハードリアルタイムシステムをCyclic Executiveアーキテクチャを使って設計せよ（実装の詳細は不要．設計の概要のみ示せばよい） • タスク1：処理時間2ms， 起動周期 10ms, デッドライン10ms • タスク2: 処理時間5ms，起動周期 20ms, デッドライン20ms • タスク3: 処理時間15ms，起動周期 50ms，デッドライン50ms • ヒント：タスク3はState Drivenアーキテクチャを用いて複数の状態に分割するとよい • 〆切：次週の授業まで 組込みアーキテクチャ設計・ソフトウェア設計特論

  5. 第4回レポート課題 • 組込みシステム向けOSの例を一つ取り上げ，その特徴を以下に挙げるような観点から，A4用紙１～２枚程度にまとめよ • ターゲットとする機器や分野 • スレッド（タスク）実行の仕組み（ディスパッチャ，スケジューラ） • スレッド（タスク）間通信の仕組み • リアルタイム性保証の仕組み • プロテクションの仕組み • など • 〆切：次週の授業まで 組込みアーキテクチャ設計・ソフトウェア設計特論

  6. 第5回レポート課題 • 具体的なRTOSを例にとり，スレッド間同期やスレッド間通信を実現するシステムコールにどのようなものがあるか調査し，A4用紙１～２枚程度にまとめよ • 〆切：次回の授業まで 組込みアーキテクチャ設計・ソフトウェア設計特論

  7. 第6回レポート課題 • 例題の心臓ペースメーカシステムは，いくつのスレッドに分割したらよいか？ 仕様書から考察し，A4用紙1～2枚程度にまとめよ • 〆切：次回の授業まで 組込みアーキテクチャ設計・ソフトウェア設計特論

  8. 第7回レポート課題 • [課題1] 資料p.60の図１４のスケジューリング条件において，「タスク1の後でタスク９」という順序制約がない場合の最適スケジューリングを求めよ． • [課題2] 複数CPUの環境で「空いているCPUに優先度順でタスクを割り当て」という方針よりも良いスケジューリング方針があるか？ 自分の考えを述べよ． • 〆切：次回の授業まで 組込みアーキテクチャ設計・ソフトウェア設計特論

  9. 第8回レポート課題 • 授業資料”Concurrency: State Models and Java Programs”(Chapter 2)のExercise 2.1～2.6から1問以上選択して解け • 〆切：次回の授業まで 組込みアーキテクチャ設計・ソフトウェア設計特論

  10. 第9回レポート課題 • 授業資料”Concurrency: State Models and Java Programs”(Chapter 3) のExercise 3.1～3.4から1問以上選択して解け • 〆切：次回の授業まで 組込みアーキテクチャ設計・ソフトウェア設計特論

  11. 第10回レポート課題 １．庭園問題のモデルを変更し、東西南北の４つのゲートで入場者数をカウントするようにせよ ２．変更したモデルが正しく入場者数をカウントすることをLTSAツールで検証せよ • 〆切：次回の授業まで 組込みアーキテクチャ設計・ソフトウェア設計特論

  12. 第11回レポート課題 • 授業資料”Concurrency: State Models and Java Programs”(Chapter 6)のExercise 6.1,6.2,6.4のうち、1問以上を選択して解け • Exercise 6.1はLTSAツールにFSPによる記述例が付属(メニュー：FileExamplesChapter6Maze) • ただし、迷路の開始位置は固定 •  開始位置を変更し，LTSAのデッドロック解析(Safety Check)を用いて最短の脱出経路を求めよ • 〆切：次回の授業まで 組込みアーキテクチャ設計・ソフトウェア設計特論

  13. 第12回レポート課題 • 授業資料”Concurrency: State Models and Java Programs”(Chapter 7)のExercise 7.1,7.2,7.6,7.7のうち1問以上解け • 〆切：次回授業まで 組込みアーキテクチャ設計・ソフトウェア設計特論
