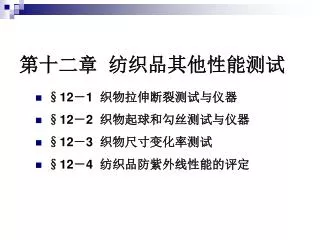

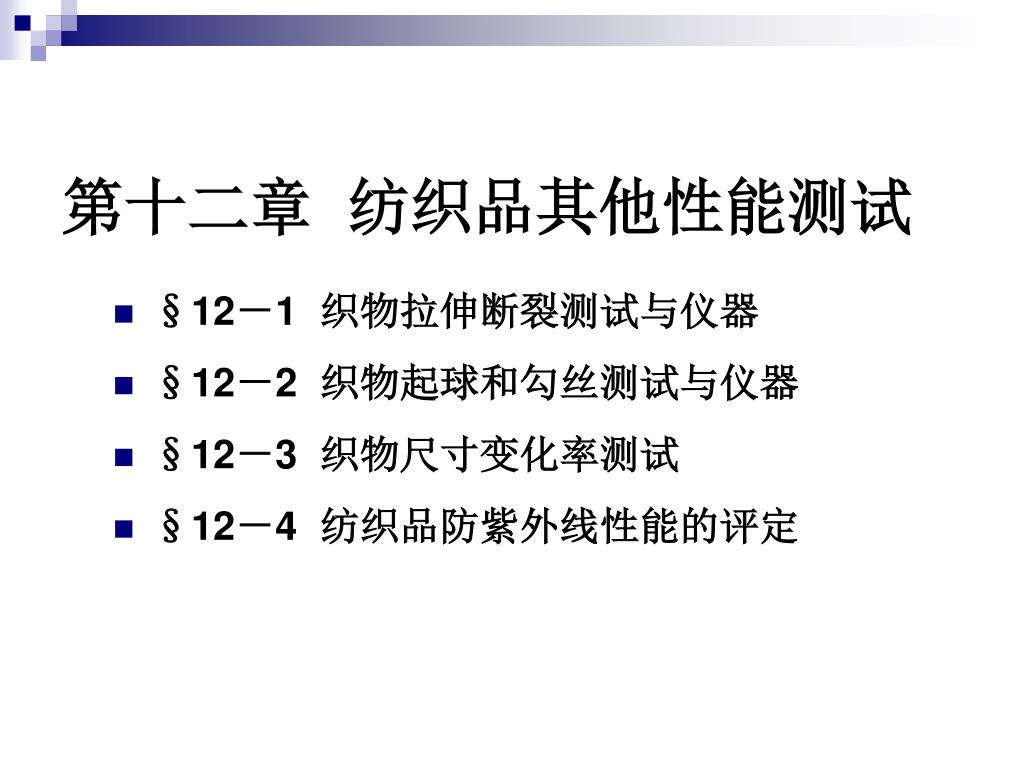

  1. 第十二章 纺织品其他性能测试 • §12－1 织物拉伸断裂测试与仪器 • §12－2 织物起球和勾丝测试与仪器 • §12－3 织物尺寸变化率测试 • §12－4 纺织品防紫外线性能的评定

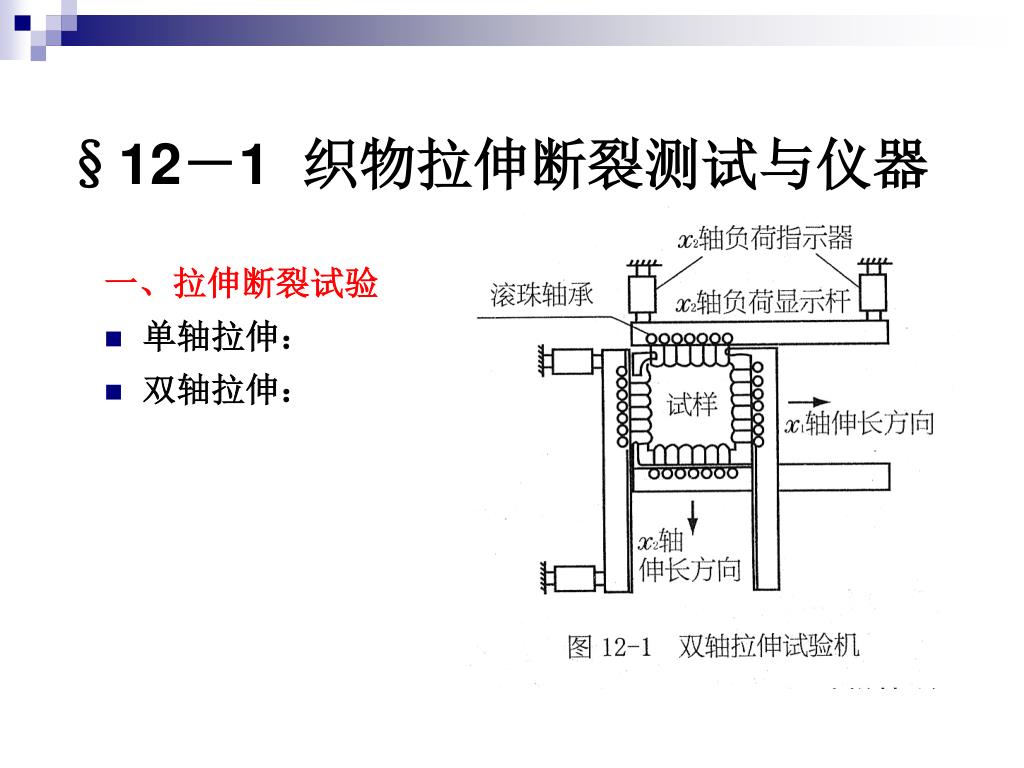

  2. §12－1 织物拉伸断裂测试与仪器 一、拉伸断裂试验 • 单轴拉伸： • 双轴拉伸：

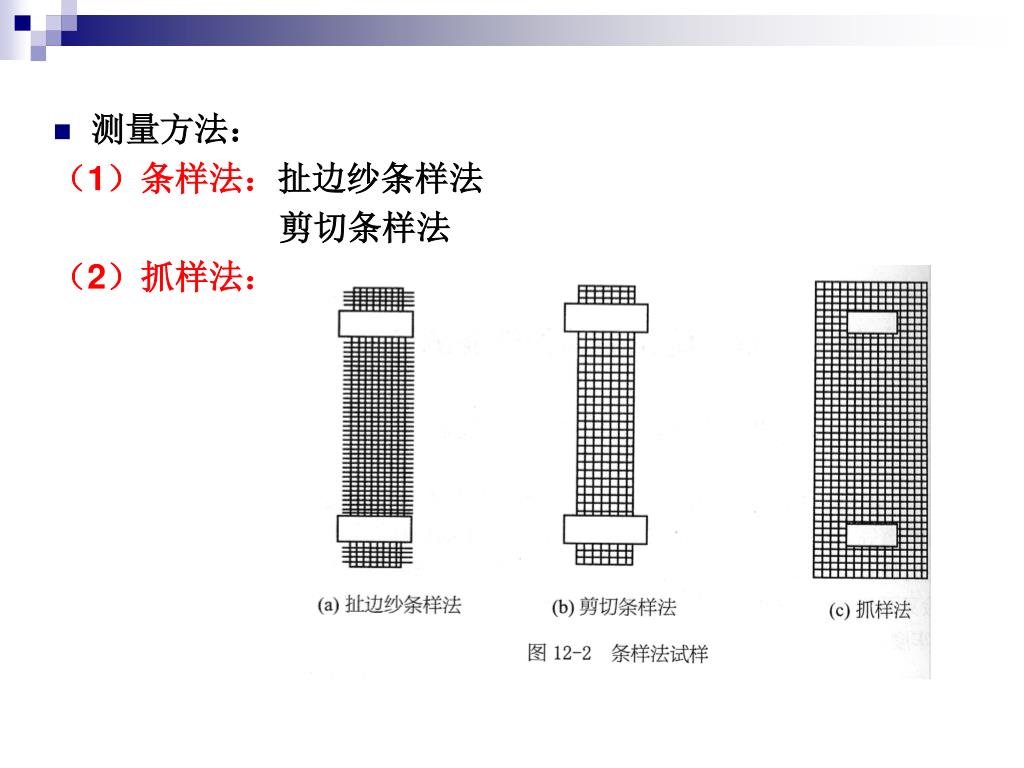

  3. 测量方法： （1）条样法：扯边纱条样法 剪切条样法 （2）抓样法：

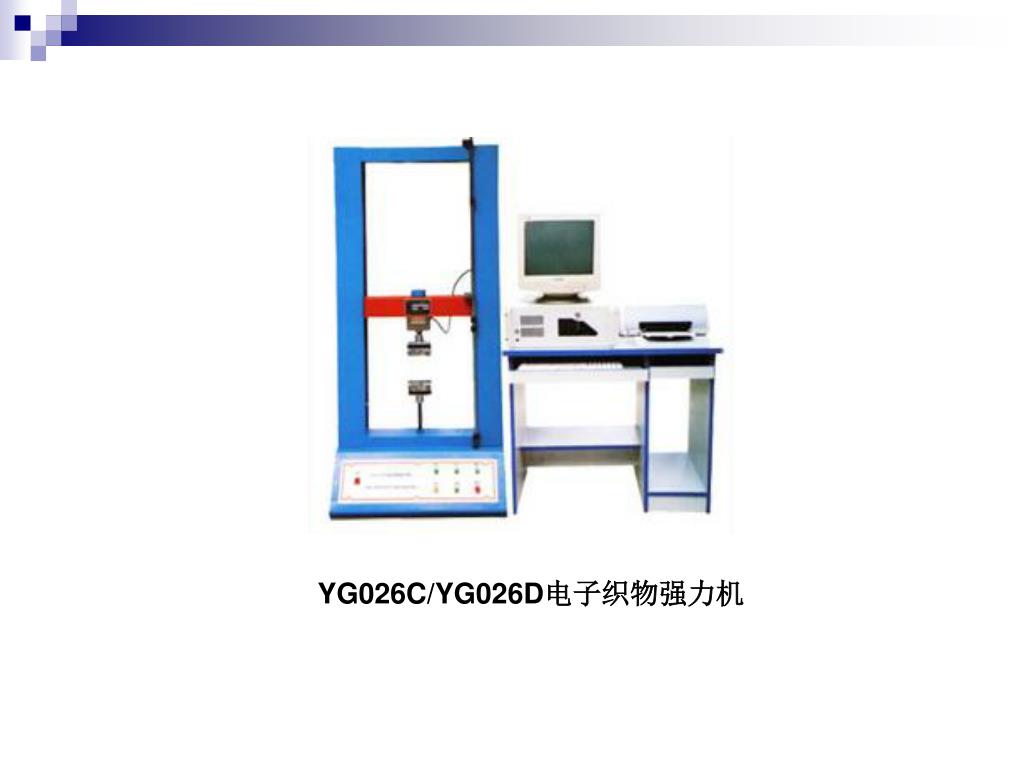

  4. YG026C/YG026D电子织物强力机

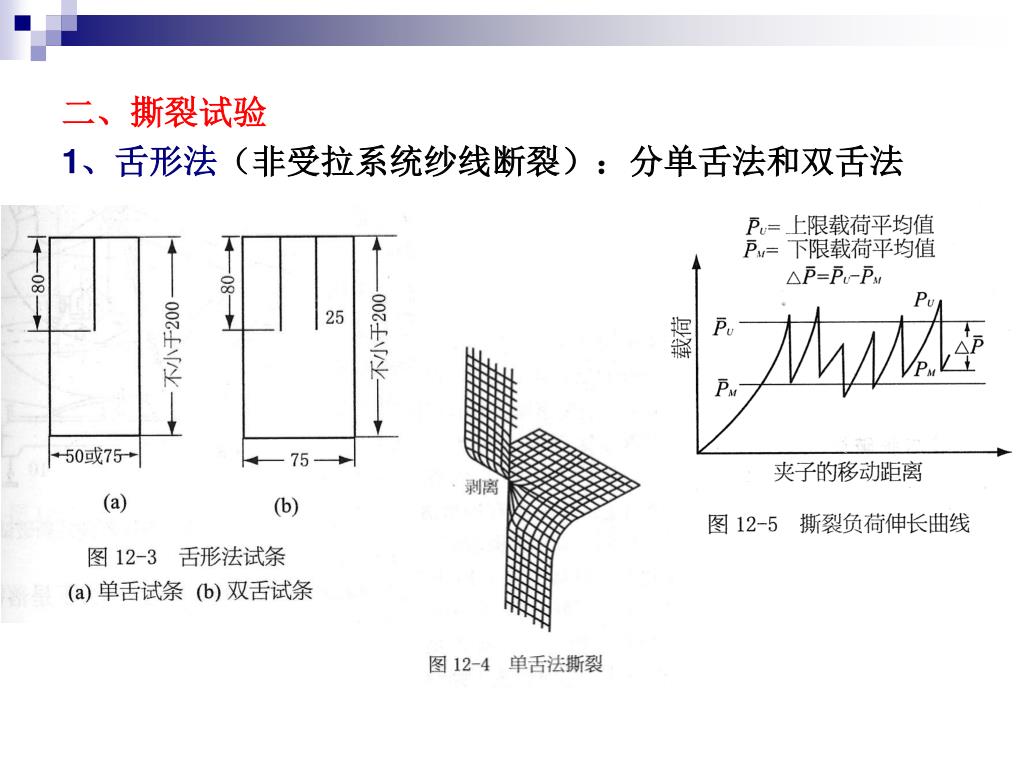

  5. 二、撕裂试验 1、舌形法（非受拉系统纱线断裂）：分单舌法和双舌法

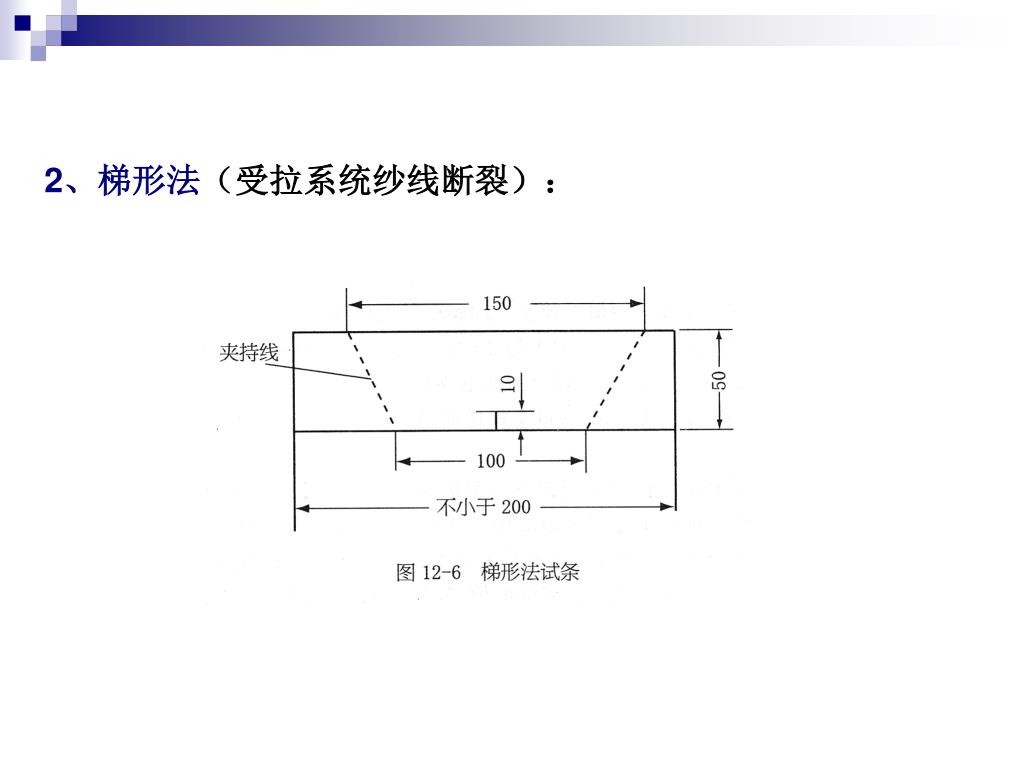

  6. 2、梯形法（受拉系统纱线断裂）：

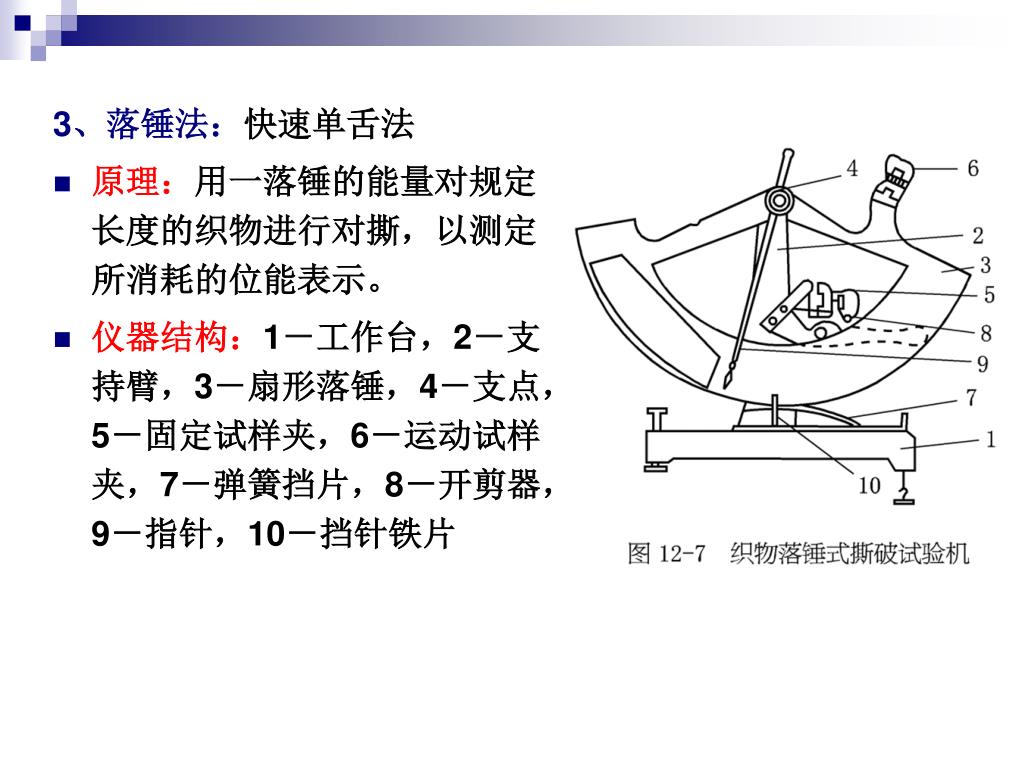

  7. 3、落锤法：快速单舌法 • 原理：用一落锤的能量对规定长度的织物进行对撕，以测定所消耗的位能表示。 • 仪器结构：1－工作台，2－支持臂，3－扇形落锤，4－支点，5－固定试样夹，6－运动试样夹，7－弹簧挡片，8－开剪器，9－指针，10－挡针铁片

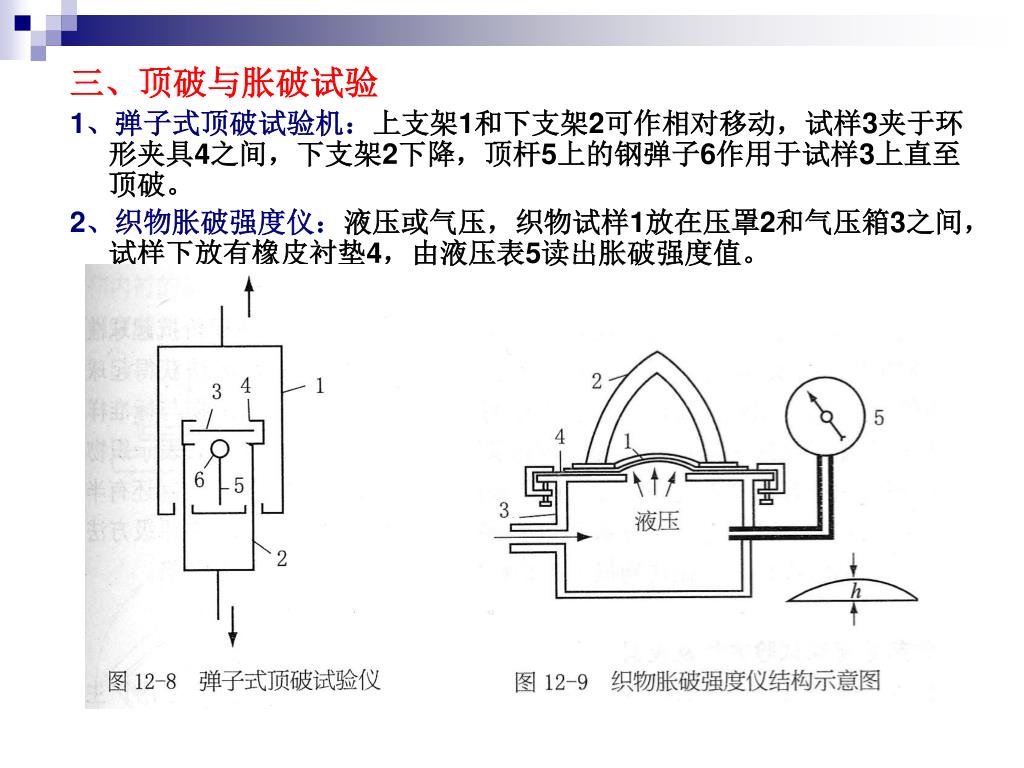

  8. 三、顶破与胀破试验 1、弹子式顶破试验机：上支架1和下支架2可作相对移动，试样3夹于环形夹具4之间，下支架2下降，顶杆5上的钢弹子6作用于试样3上直至顶破。 2、织物胀破强度仪：液压或气压，织物试样1放在压罩2和气压箱3之间，试样下放有橡皮衬垫4，由液压表5读出胀破强度值。

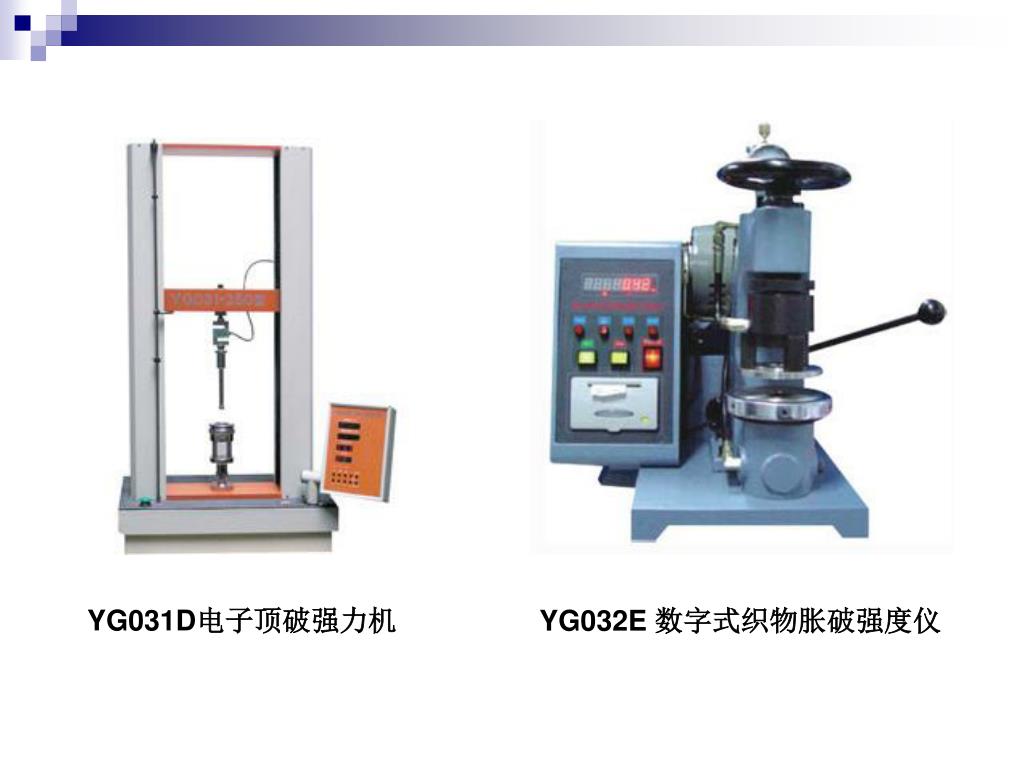

  9. YG031D电子顶破强力机 YG032E 数字式织物胀破强度仪

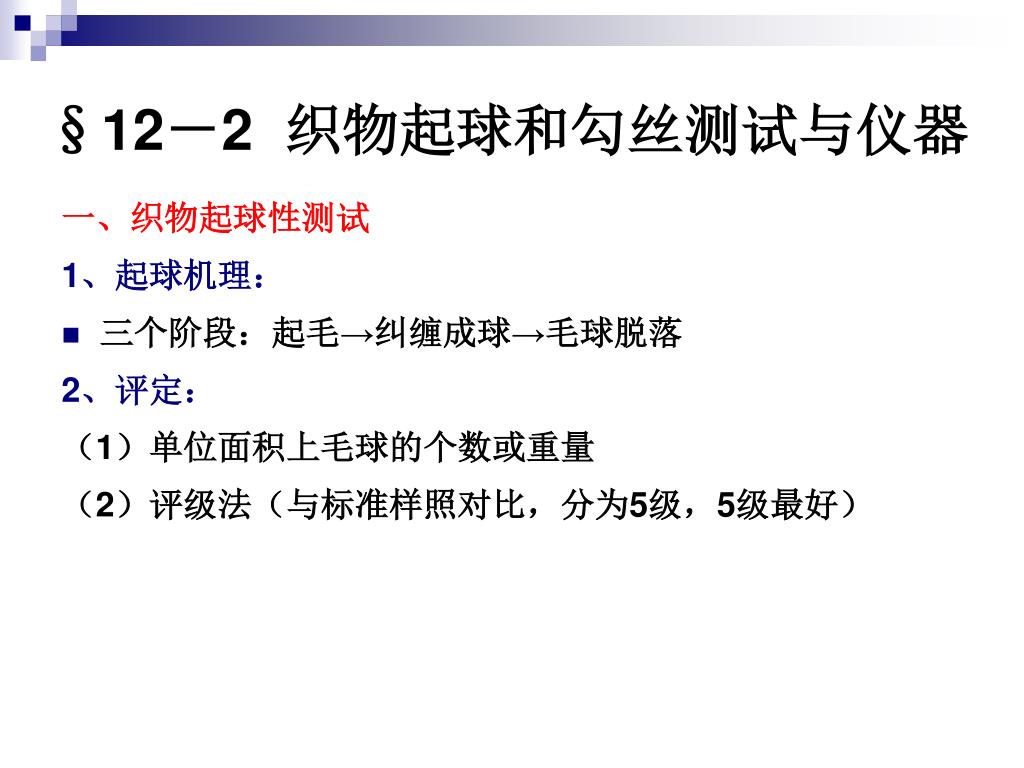

  10. §12－2 织物起球和勾丝测试与仪器 一、织物起球性测试 1、起球机理： • 三个阶段：起毛→纠缠成球→毛球脱落 2、评定： （1）单位面积上毛球的个数或重量 （2）评级法（与标准样照对比，分为5级，5级最好）

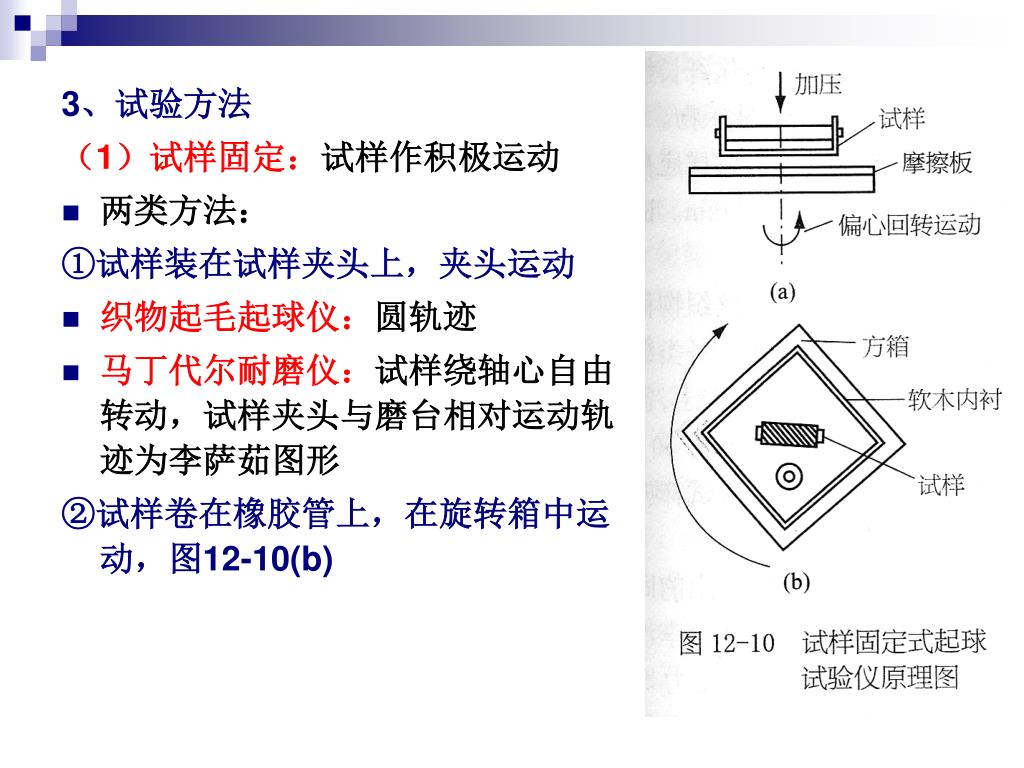

  11. 3、试验方法 （1）试样固定：试样作积极运动 • 两类方法： ①试样装在试样夹头上，夹头运动 • 织物起毛起球仪：圆轨迹 • 马丁代尔耐磨仪：试样绕轴心自由转动，试样夹头与磨台相对运动轨迹为李萨茹图形 ②试样卷在橡胶管上，在旋转箱中运动，图12-10(b)

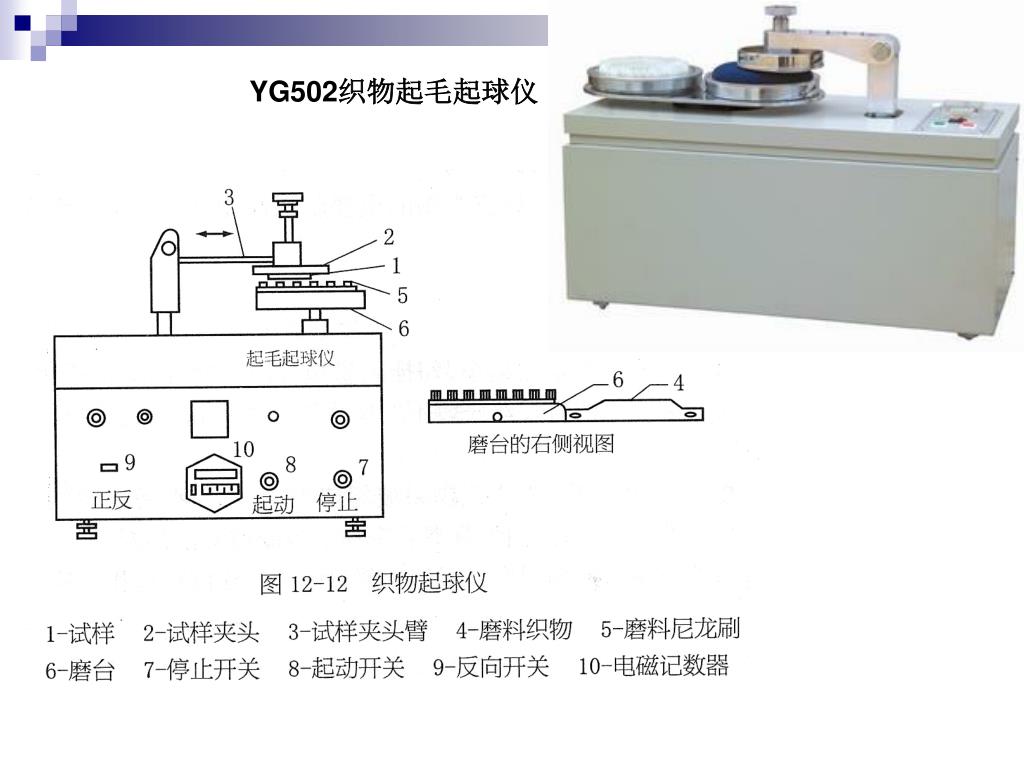

  12. YG502织物起毛起球仪

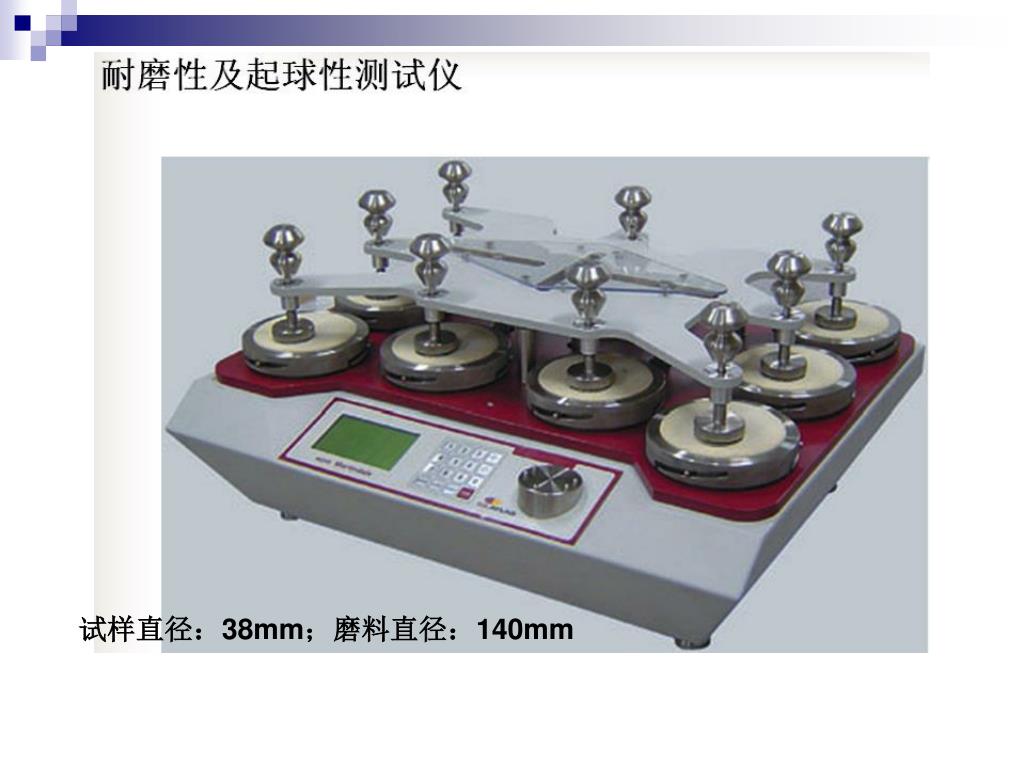

  13. 试样直径：38mm；磨料直径：140mm

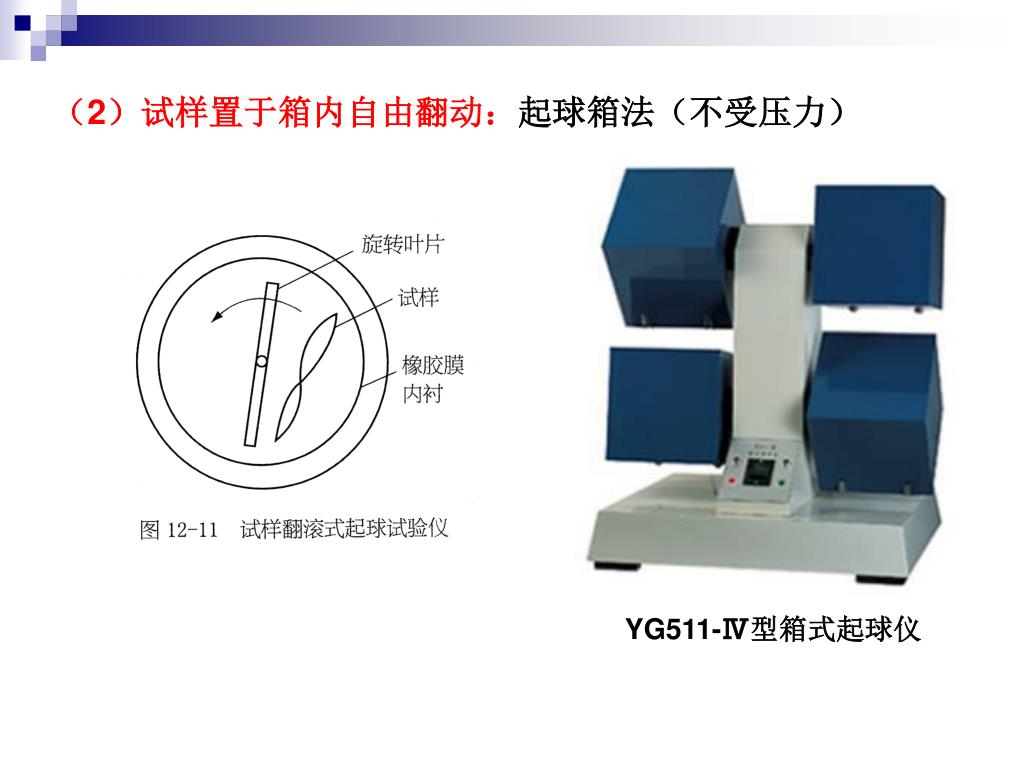

  14. （2）试样置于箱内自由翻动：起球箱法（不受压力）（2）试样置于箱内自由翻动：起球箱法（不受压力） YG511-Ⅳ型箱式起球仪

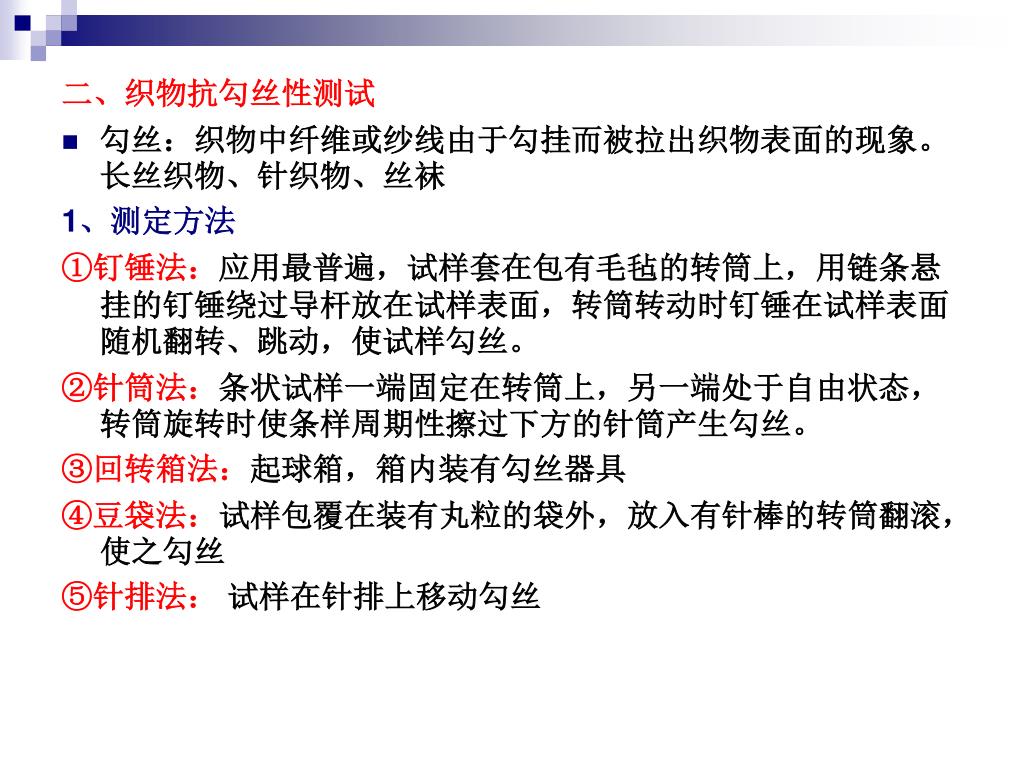

  15. 二、织物抗勾丝性测试 • 勾丝：织物中纤维或纱线由于勾挂而被拉出织物表面的现象。长丝织物、针织物、丝袜 1、测定方法 ①钉锤法：应用最普遍，试样套在包有毛毡的转筒上，用链条悬挂的钉锤绕过导杆放在试样表面，转筒转动时钉锤在试样表面随机翻转、跳动，使试样勾丝。 ②针筒法：条状试样一端固定在转筒上，另一端处于自由状态，转筒旋转时使条样周期性擦过下方的针筒产生勾丝。 ③回转箱法：起球箱，箱内装有勾丝器具 ④豆袋法：试样包覆在装有丸粒的袋外，放入有针棒的转筒翻滚，使之勾丝 ⑤针排法： 试样在针排上移动勾丝

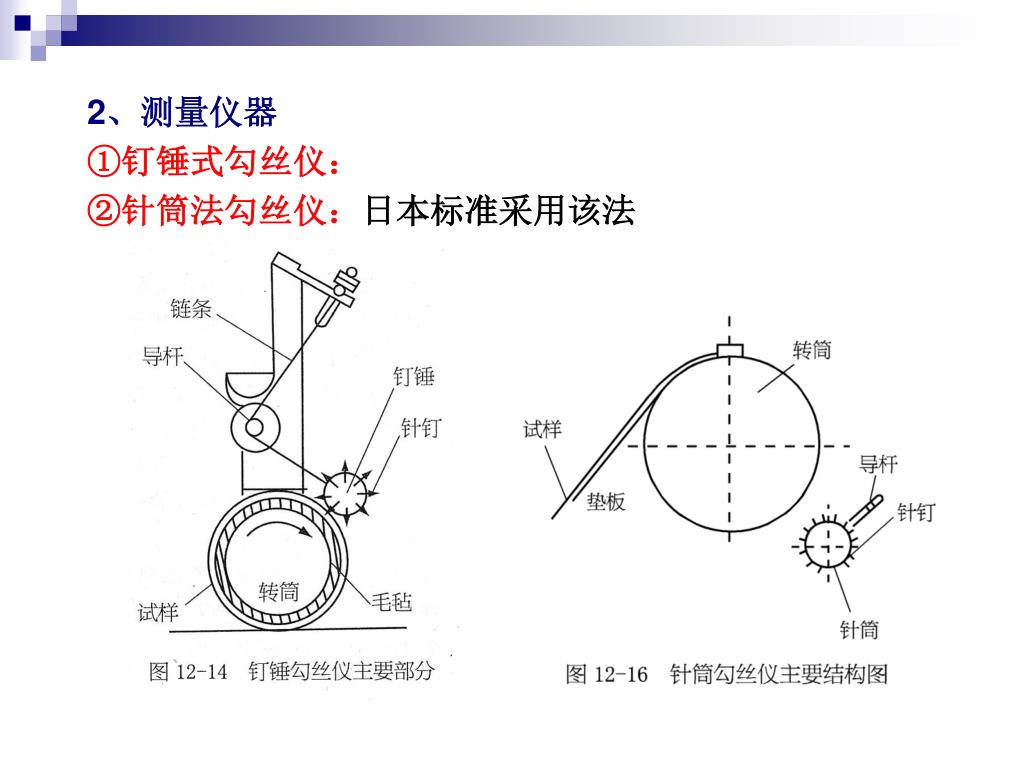

  16. 2、测量仪器 ①钉锤式勾丝仪： ②针筒法勾丝仪：日本标准采用该法

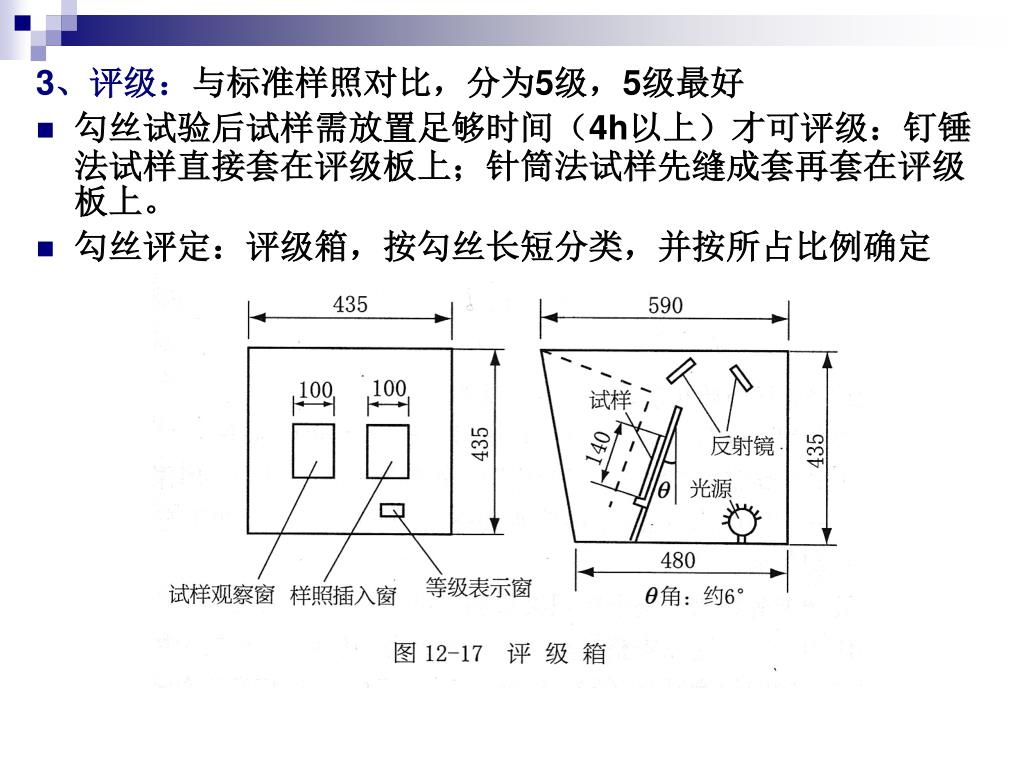

  17. 3、评级：与标准样照对比，分为5级，5级最好 • 勾丝试验后试样需放置足够时间（4h以上）才可评级：钉锤法试样直接套在评级板上；针筒法试样先缝成套再套在评级板上。 • 勾丝评定：评级箱，按勾丝长短分类，并按所占比例确定

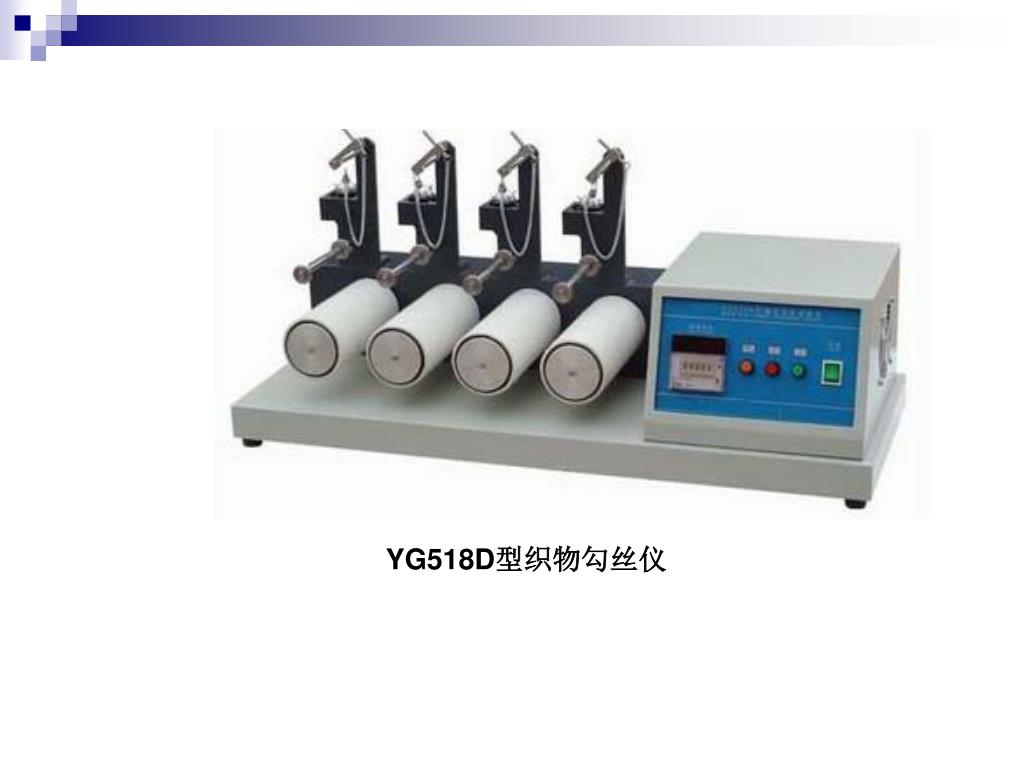

  18. YG518D型织物勾丝仪

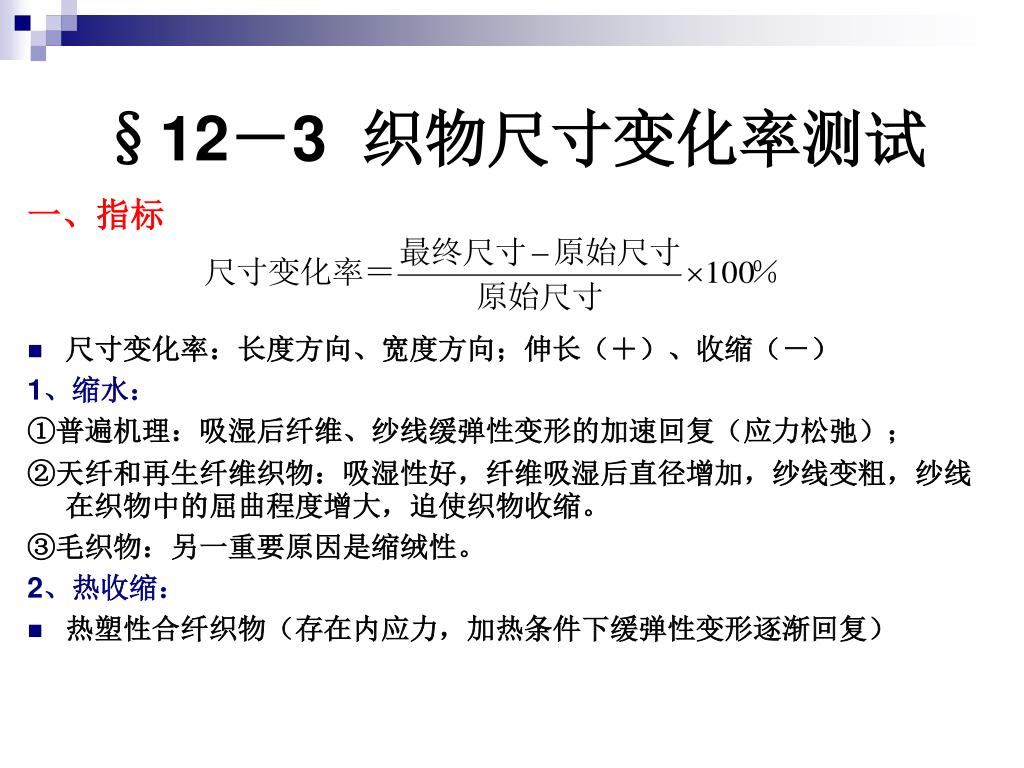

  19. §12－3 织物尺寸变化率测试 一、指标 • 尺寸变化率：长度方向、宽度方向；伸长（＋）、收缩（－） 1、缩水： ①普遍机理：吸湿后纤维、纱线缓弹性变形的加速回复（应力松弛）； ②天纤和再生纤维织物：吸湿性好，纤维吸湿后直径增加，纱线变粗，纱线在织物中的屈曲程度增大，迫使织物收缩。 ③毛织物：另一重要原因是缩绒性。 2、热收缩： • 热塑性合纤织物（存在内应力，加热条件下缓弹性变形逐渐回复）

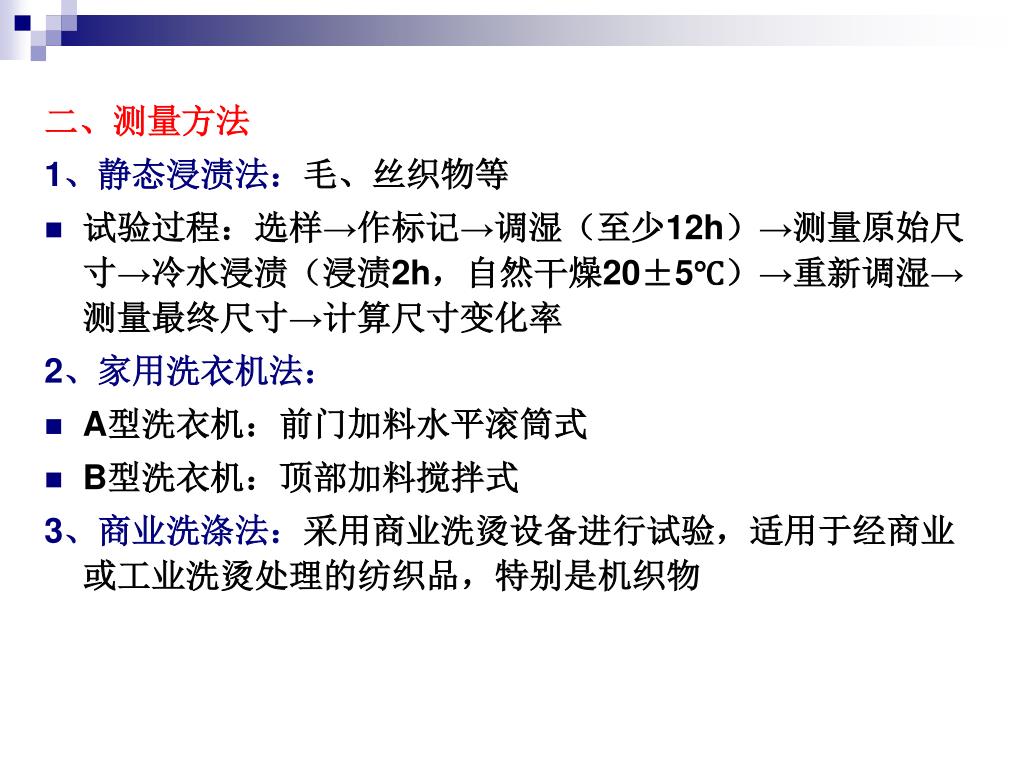

  20. 二、测量方法 1、静态浸渍法：毛、丝织物等 • 试验过程：选样→作标记→调湿（至少12h）→测量原始尺寸→冷水浸渍（浸渍2h，自然干燥20±5℃）→重新调湿→测量最终尺寸→计算尺寸变化率 2、家用洗衣机法： • A型洗衣机：前门加料水平滚筒式 • B型洗衣机：顶部加料搅拌式 3、商业洗涤法：采用商业洗烫设备进行试验，适用于经商业或工业洗烫处理的纺织品，特别是机织物

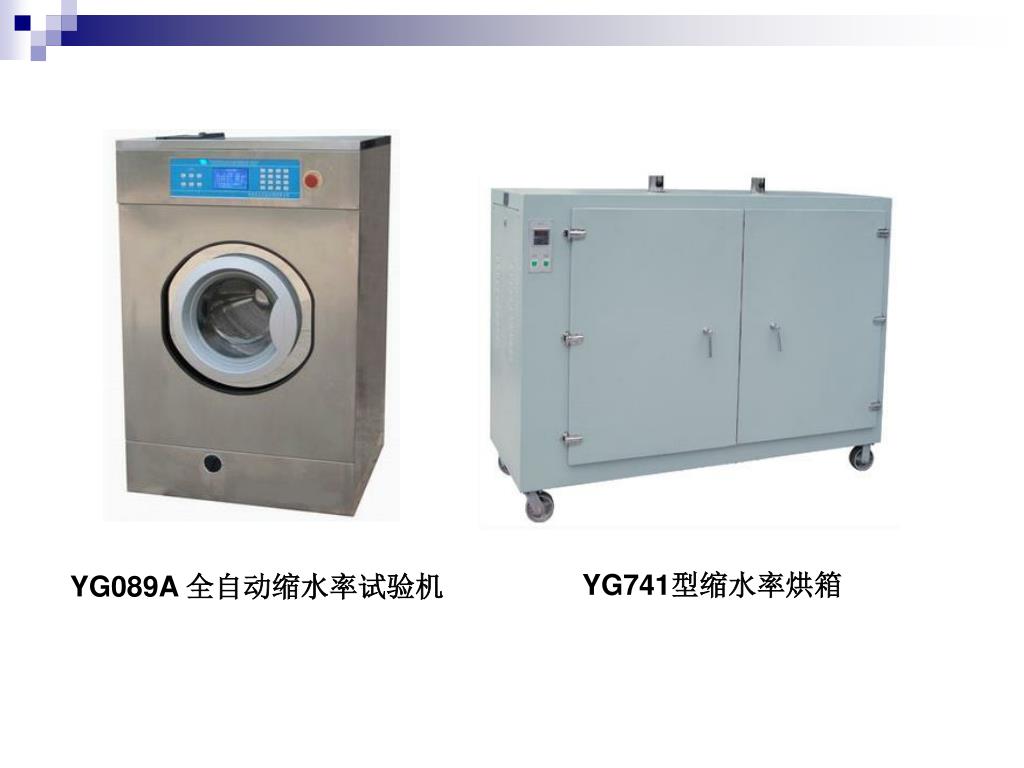

  21. YG741型缩水率烘箱 YG089A 全自动缩水率试验机

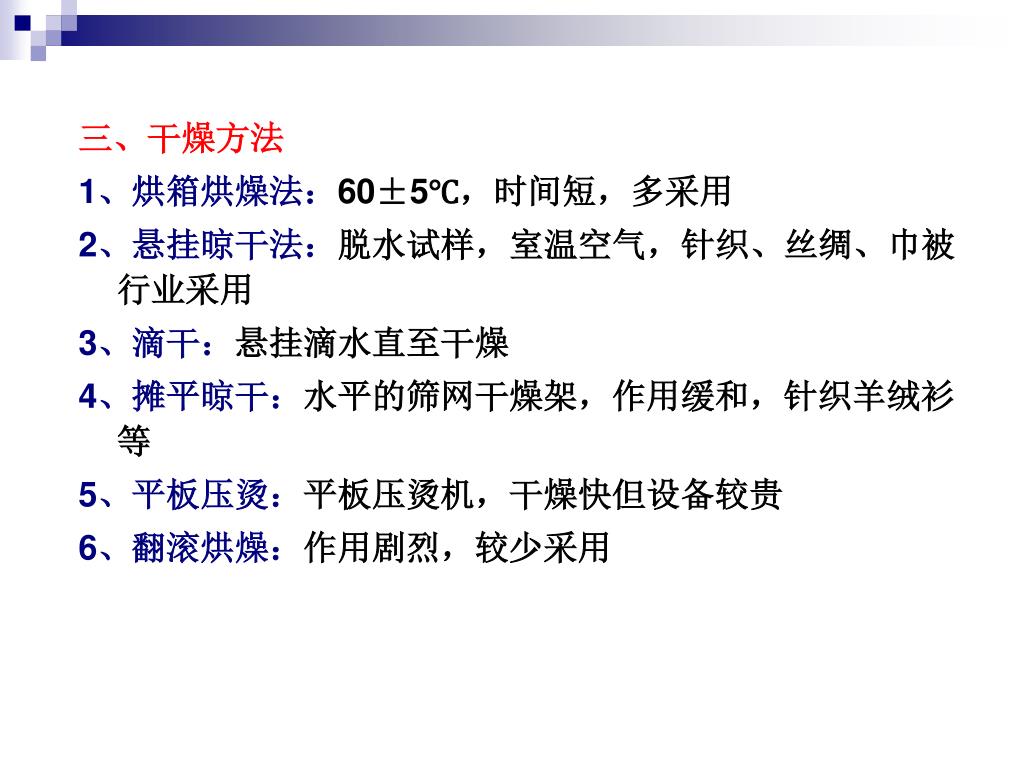

  22. 三、干燥方法 1、烘箱烘燥法：60±5℃，时间短，多采用 2、悬挂晾干法：脱水试样，室温空气，针织、丝绸、巾被行业采用 3、滴干：悬挂滴水直至干燥 4、摊平晾干：水平的筛网干燥架，作用缓和，针织羊绒衫等 5、平板压烫：平板压烫机，干燥快但设备较贵 6、翻滚烘燥：作用剧烈，较少采用

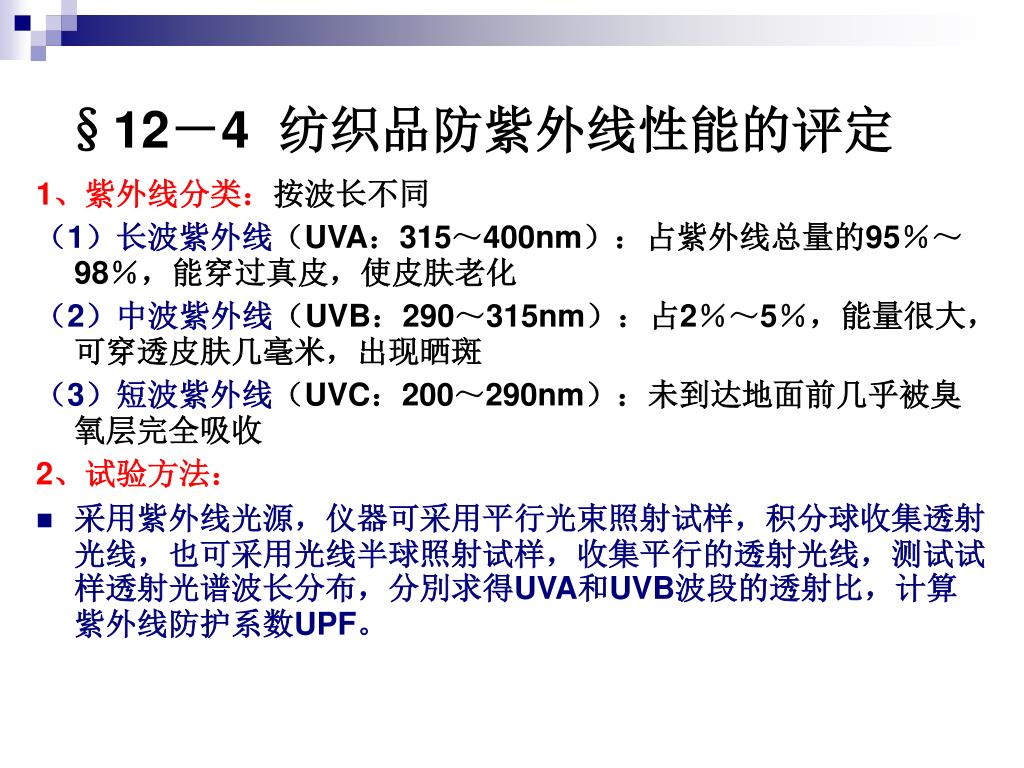

  23. §12－4 纺织品防紫外线性能的评定 1、紫外线分类：按波长不同 （1）长波紫外线（UVA：315～400nm）：占紫外线总量的95％～98％，能穿过真皮，使皮肤老化 （2）中波紫外线（UVB：290～315nm）：占2％～5％，能量很大，可穿透皮肤几毫米，出现晒斑 （3）短波紫外线（UVC：200～290nm）：未到达地面前几乎被臭氧层完全吸收 2、试验方法： • 采用紫外线光源，仪器可采用平行光束照射试样，积分球收集透射光线，也可采用光线半球照射试样，收集平行的透射光线，测试试样透射光谱波长分布，分別求得UVA和UVB波段的透射比，计算紫外线防护系数UPF。

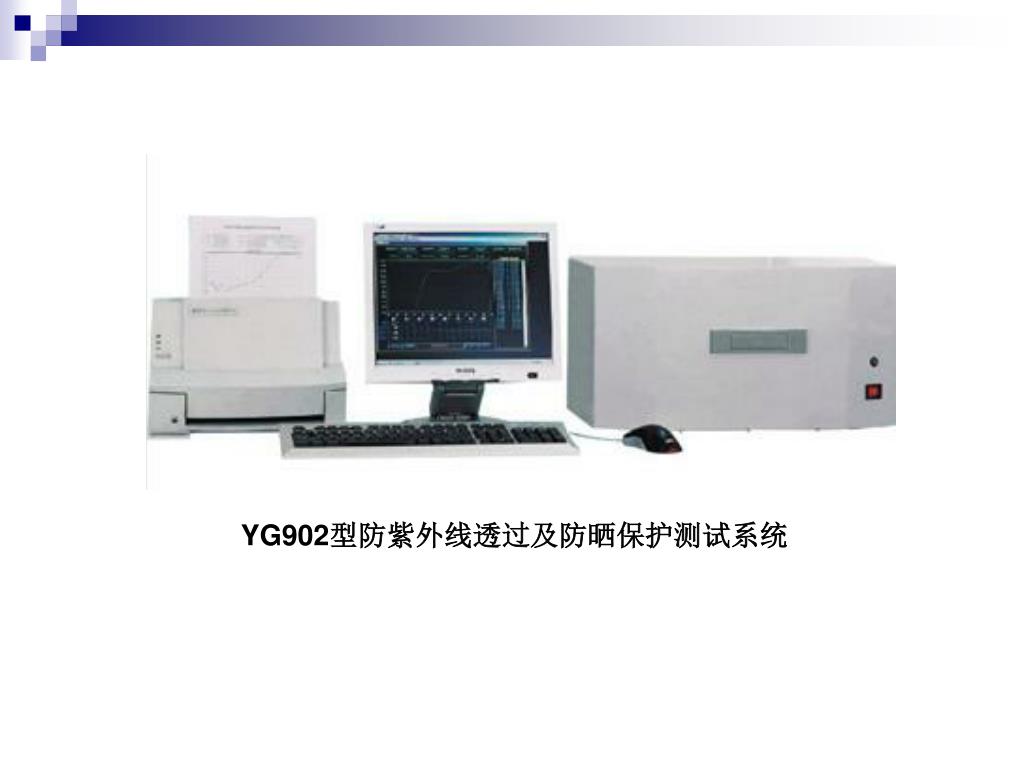

  24. YG902型防紫外线透过及防晒保护测试系统

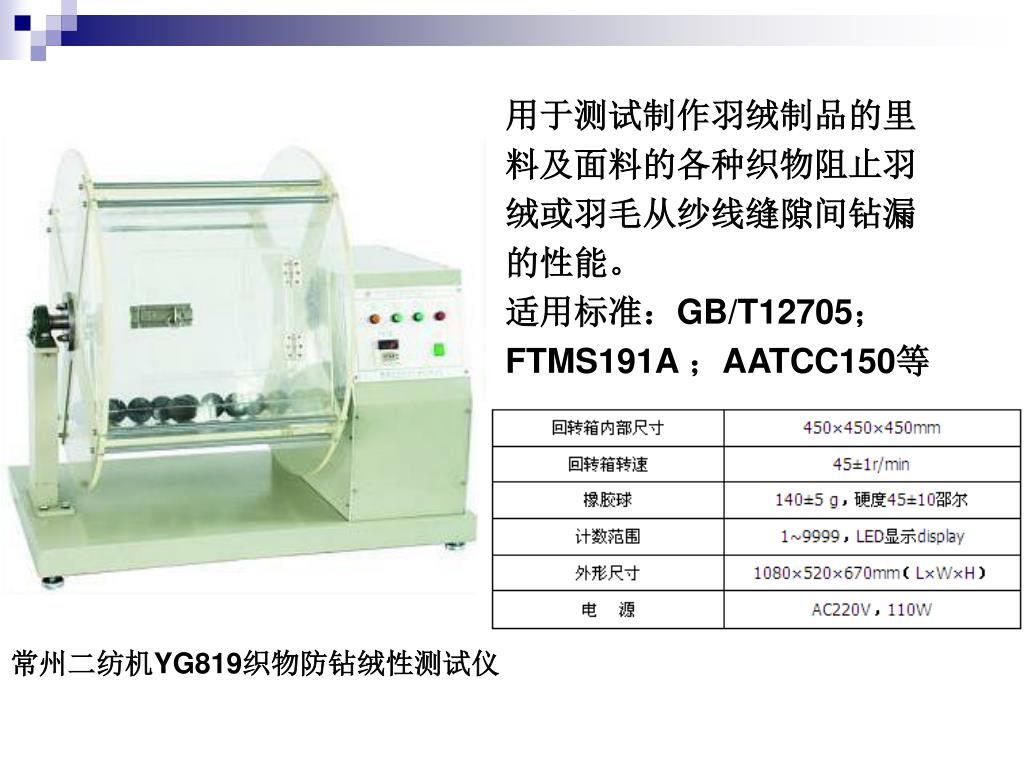

  25. 用于测试制作羽绒制品的里料及面料的各种织物阻止羽绒或羽毛从纱线缝隙间钻漏的性能。用于测试制作羽绒制品的里料及面料的各种织物阻止羽绒或羽毛从纱线缝隙间钻漏的性能。 适用标准：GB/T12705； FTMS191A ；AATCC150等 常州二纺机YG819织物防钻绒性测试仪

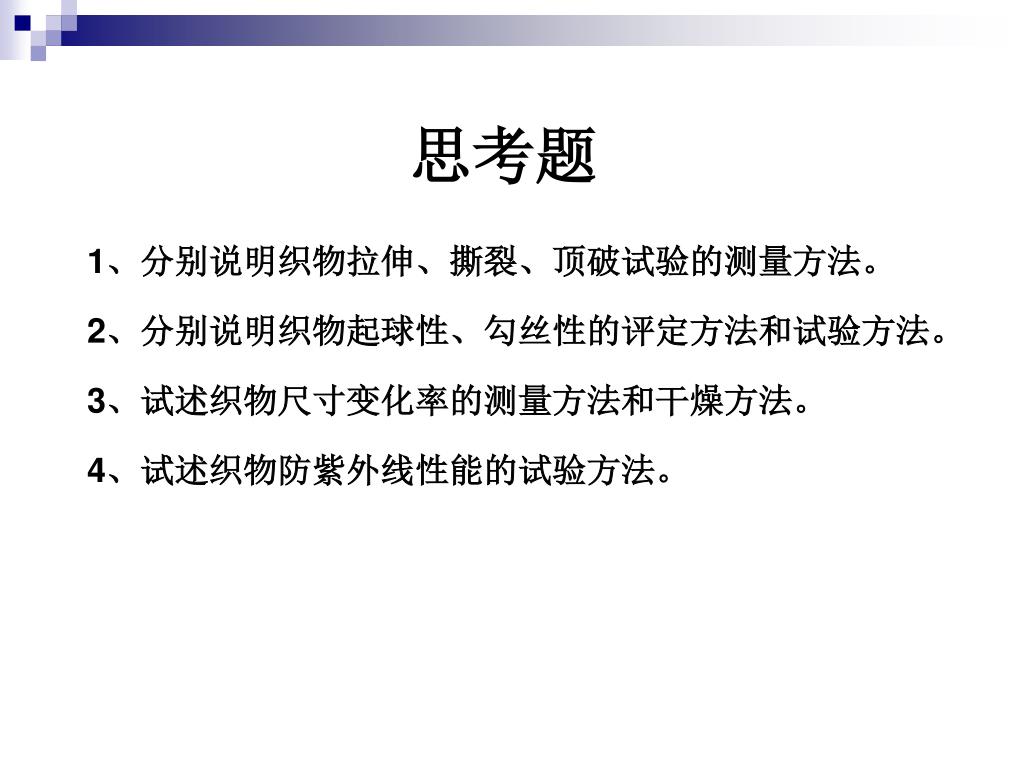

  26. 思考题 1、分别说明织物拉伸、撕裂、顶破试验的测量方法。 2、分别说明织物起球性、勾丝性的评定方法和试验方法。 3、试述织物尺寸变化率的测量方法和干燥方法。 4、试述织物防紫外线性能的试验方法。
