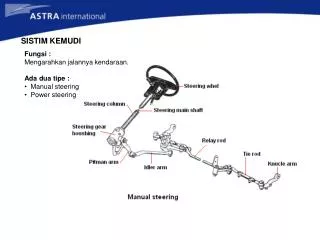

  1. SISTIM KEMUDI • Fungsi : • Mengarahkan jalannya kendaraan. • Ada dua tipe : • Manual steering • Power steering

  2. Steering Wheel • Dilihat dari ukurannya ada dua macam : • Besar • Moment yang dipindahkan besar dan lebih stabil. • Makan tempat • Kecil • Peka terhadap setiap gerakan yang diberikan • Tenaga untuk memutar berat

  3. STEERING MAIN SHAFT COLLAPSIBLE TYPE Pada type ini, column mempunyai mata jaring, main shaftnya terdiri dari bagian atas dan bawah yang disambung dengan platic pin. Pada Column braketnya dipasang capsule. Jika mobil tabrakan, steering gear box mendapat tekanan yang kuat, maka main shaft dan columnnya akan runtuh.

  4. COLLAPSIBLE TYPE BALL TYPE Pada type ini, Columnnya terdiri dari dua bagian atas dan bawah yang disambung dengan ball bearing. Main shaftnya terdiri dari 2 bagian yang disambung dengan plastik pin . . Jika mobil tabrakan, steering gear box mendapat tekanan yang kuat, maka mian shaft dan columnnya akan menyusut, tenana benbturan tersebut akan diserap oleh ball bearing

  5. COLLAPSIBLE TYPE SOLID SILICON RUBBER SEALED TYPE Pada type ini,Main shaftnya terdiri dari 2 bagian yang disambung dengan plastik pin Didalam main shaft bagian bawah di isikan silicon rubber dan braketnya dipasangkan caster wedge. Jika mobil tabrakan, steering gear box mendapat tekanan yang kuat, maka braketnya akan runtuh dan main shaftnya menyusut, dengan mrnyusutnya mainshaft ini maka silicon rubber akan menjadi tepung dan tersembur keluar melalui orifice pada steering main yoke Pada saat inilah silicon rubber menyerap tenaga benturan.

  6. NON COLLAPSIBLE TYPE Pada type ini main shaftnya terbuat dari besi yang langsung berhubungan dengan steering gear box

  7. NON COLLAPSIBLE TYPE CARA PENYAMBUNGAN STEERING MAIN SHAFT • Cara penyambungan dengan gear box ada empat macam : • One piece ( langsung ) • Universal joint & spline • Universal joint • Flexible joint

  8. STERING GEAR Jumlah putaran roda kemudi Steering gear ratio = Jumlah putaran sector shaft Fungsi : Mengatur arah roda depan & memperbesar moment Perbandingan gigi pada steering gear box :

  9. STEERING GEAR Worm & Sector : Worm gear berkaitan langsung dengan sector roller dibagian tengahnya Screw Pin : Pin yang berbentuk tirus bergerak sepanjang worm gear

  10. STEERING GEAR Screw nut : Pada bagian bawah main shaft terdapat ulir dan sebuah nut terpasang padanya. Pada nut terdapat bagian yang menonjol dan dipasang tuas yang terpasang pada rumahnya Recirculating ball : Peluru ( ball ) diisikan dalam lubang – lubang nut untuk membentuk hubungan yang menggelinding antara worm gear.

  11. STEERING GEAR Rack and Pinion : Gerak putar pinion dirubah langsung menjadi gerakan mendatar, konstruksi sederhana, sudut belok tajam dan ringan. Tetapi goncangan yang diterima dari permukaan jalan mudah diteruskan ke roda kemudi.

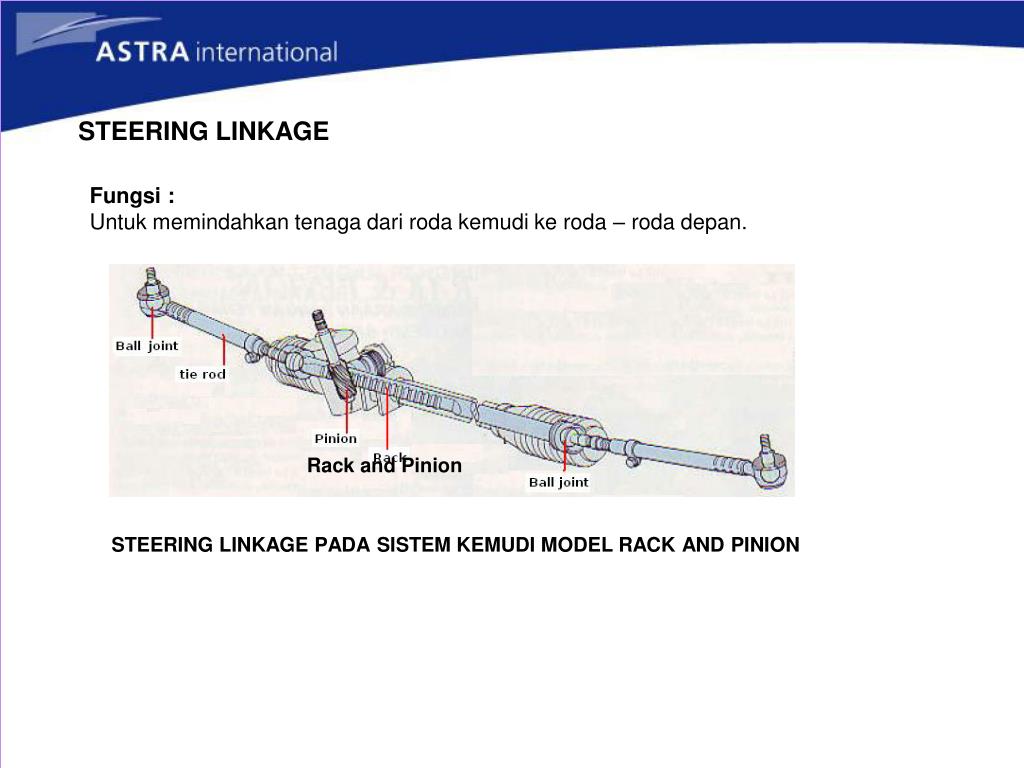

  12. STEERING LINKAGE Fungsi : Untuk memindahkan tenaga dari roda kemudi ke roda – roda depan. Rack and Pinion STEERING LINKAGE PADA SISTEM KEMUDI MODEL RACK AND PINION

  13. STEERING LINKAGE

  14. STEERING LINKAGE

  15. FRONT WHEEL ALIGMENT TOE Selisih jarak roda depan bagian depan dengan roda depan bagian belakang dalam mm. 1. Toe in terlalu besar Roda akan aus pada sebelah luar 2. Toe out terlalu besar Roda akan aus pada sebelah dalam Fungsi TOE : Sebagai koreksi Camber Sebagai koreksi gaya Penggerak

  16. FRONT WHEEL ALIGMENT FUNGSI TOE SEBAGAI KOREKSI CAMBER Reaksi rolling chamber menyebabkan roda menggelinding ke arah luar, oleh sambungan kemudi roda dipaksa bergerak lurus kearah jalannya kendaraan akibatnya roda menggelinding dengan ban menggosok pada permukaan jalan.

  17. FRONT WHEEL ALIGMENT TOE IN • Toe in mengakibatkan roda menggelinding ke arah dalam, efek rolling chamber ke arah luar dapat teratasi sehingga roda dapat menggelinding lurus tanpa terjadi ban menggosok pada permukaan jalan. • Sehingga dapat : • Menghemat ban ( ban tidak cepat aus dan keausannya merata ) • Pengemudian stabil ( tidak timbul getaran )

  18. FRONT WHEEL ALIGMENT TOE SEBAGAI KOREKSI GAYA PENGGERAK Gaya penggerak dari axel belakang diteruskan ke axel depan melalui rangka, reaksi gelinding ban roda depan yang mengarah ke belakang menyebabkan bagian depan cenderung bergerak ke arah luar. Untuk mengatasi ini, pada kendaraan dengan penggerak roda belakang perlu dilakuka penyetelan toe in ( positive )

  19. FRONT WHEEL ALIGMENT TOE SEBAGAI KOREKSI GAYA PENGGERAK Gaya penggerak dari roda depan diteruskan ke axel belakang melalui rangka. Reaksi terhadap gelinding roda belakang yang mengarah ke belakang ( beban ) menyebabkan roda depan bagian depan cenderung bergerak kearah dalam. Untuk mengatasi reaksi ini pada kendaraan dengan penggerak roda depan perlu dilakukan penyetelan toe out

  20. FRONT WHEEL ALIGMENT CAMBER Kemiringan roda bagian atas kedalam atau keluar terhadap garis vertikal Fungsi : Perpanjangangaris tengah rodakiri dan kanan akan bertemu pada satu titik . Dengan adanya rolling camber maka gaya untuk memutar roda kemudi menjadi lebih ringan

  21. FRONT WHEEL ALIGMENT FUNGSI CAMBER POSITIVE Perpanjangangaris tengah rodakiri dan kanan akan bertemu pada satu titik . Dengan adanya rolling chamber maka gaya untuk memutar roda kemudi menjadi lebih ringan

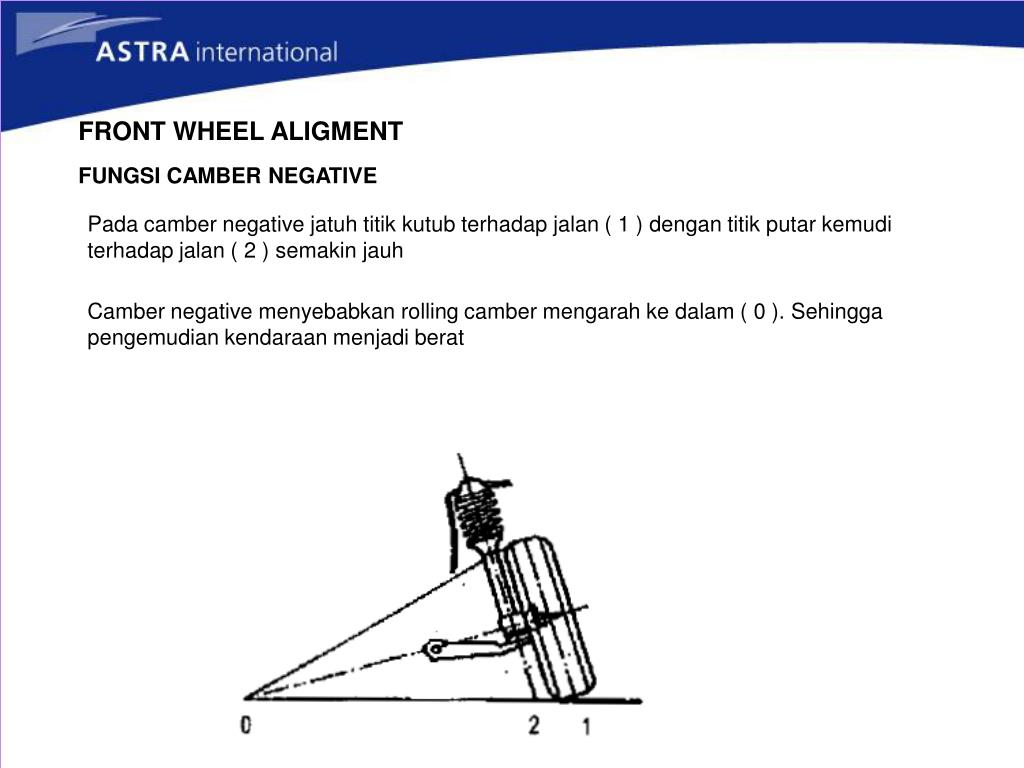

  22. FRONT WHEEL ALIGMENT FUNGSI CAMBER NEGATIVE Pada camber negative jatuh titik kutub terhadap jalan ( 1 ) dengan titik putar kemudi terhadap jalan ( 2 ) semakin jauh Camber negative menyebabkan rolling camber mengarah ke dalam ( 0 ). Sehingga pengemudian kendaraan menjadi berat

  23. PENGARUH CAMBER TERHADAP PENGEMUDIAN CAMBER POSITIVE Gaya sejajar S / spindel ( FS ) yang mengarah ke roda menyebabkan reaksi roda menekan ke arah bantalan dalam sehingga reaksi kelonggaran bantalan berkurang Camber positive mengurangi kelonggaran bantalan Letak beban kendaraan pada spindel mendekati bantalan dalam, menyebabkan getaran yang ditimbulkan spindel dan diteruskan ke sistim kemudi menjadi kecil

  24. PENGARUH CAMBER TERHADAP PENGEMUDIAN CAMBER NEGATIVE Gaya sejajar S / spindel ( FS ) yang mengarah keluar dari roda menyebabkan roda ingin lepas dari pengikatnya, reduksi kecocokan bantalan dapat dirasakan pada sistim kemudi Camber negative menyebabkan efek kebebasan bantalan roda bertambah Letak beban kendaraan pada sumbu spindel mendekati bantalan luar menyebabkan beban spindel bertambah, getaran yang ditimbulkan spindel diteruskan ke sistim kemudi bertambah

  25. LETAK BEBAN PADA SPINDEL CAMBER POSITIVE Keterangan : F = Gaya berat kendaraan Fr = Gaya reaksi ( gaya tegak lurus ) Gaya reaksi ( gaya tegak lurus ) pada posros roda ( spindel ) mendekati sumbu putar kemudi ( king pin ). Camber positif dapat memperkecil moment bengkok spindel

  26. LETAK BEBAN PADA SPINDEL CAMBER NEGATIVE Gaya reaksi ( gaya tegak lurus ) pada poros roda ( spindel ) menjauhi sumbu putar kemudi / king pin. Camber negative dapat memperbesar moment bengkok spindel

  27. FRONT WHEEL ALIGMENT CASTER Kemiringan sumbu kemudi ( kingpin ) terhadap garis tengah roda vertikal jika dilihat dari sampingKendaraan. Fungsi : Pada saat jalan lurus caster akan mengarahkan roda agar tetap stabil dalam posisi lurus walau roda kemudi dilepas.

  28. CASTER Keterangan : F = Gaya penggerak Fr = Gaya yang digerakkan Daya penggerak F bekerja pada titik A dan menarik roda dititik B. tahanan gelinding roda memberikan perlawanan ( reaksi ) yang arahnya berlawanan ( Fr ) Reaksi gaya gelinding roda yang ditarik akan selalu segaris dan arahnya berlawanan dengan arah gaya penggerak. Saat jalan lurus caster berfungsi menggerakkan roda tetap stabil dalam posisi lurus walau roda kemud dilepas.

  29. PENGARUH CASTER TERHADAP SIFAT PENGEMUDIAN CASTER TERLALU POSITIVE ~ Makin besar penyetelan caster positive, makin besar kemampuan roda kembali ke posisi lurus ~ Bila permukaan jalan jelek, getaran roda terasa kuat dirasakan pada kemudi

  30. PENGARUH CASTER TERHADAP SIFAT PENGEMUDIAN CASTER TERLALU NEGATIVE ~ Pada roda timbul getaran ~ Pada roda bergerak tidak stabil saal jalan lurus

  31. FRONT WHEEL ALIGMENT SUDUT KINGPIN DAN OFFSET Kemiringan sumbu kingpin terhadap garis vertikal jika dilihat dari depan

  32. FUNGSI SUDUT KING PIN POSISI LURUS Keterangan : TL = Tinggi saat posisi lurus Bersama dengan toe mempertahankan posisi roda agar tetap lurus

  33. FUNGSI SUDUT KING PIN POSISI BELOK Keterangan : TB = Tinggi saat posisi belok Pada saat belok kiri, king pin kiri terangkat naik, gerakan ke atas king pin diteruskan ke pegas dan body kendaraan. Perubahan tinggi king pin menyebabkan gaya balik kemudi ke posisi lurus

  34. OFFSET Jarak antara titik temu, garis tengah roda terhadap permukaan jalan dengan titik temu perpanjangan garis sumbu king pin terhadap permukaan jalan. Pengaruh Offset Jika offset semakin besar mengakibatkan : Setir semakin besar, jarak titik temu garis sumbu roda dan kingpin dengan jalan semakin besar sehingga tenaga yang digunakan untuk memutar roda kemudi semakin berat Yang mempengaruhi besarnya offset ~ Camber ~ Sudut king pin ~ Lebar telapak ban

  35. OFFSET OFFSET POSITIVE ~ Jarak A ada disebelah dalam kendaraan ~ “A” merupakan offset positive

  36. OFFSET OFFSET POSITIVE ~ Jarak “A “ ada disebelah luar kendaraan

  37. FRONT WHEEL ALIGMENT TURNING RADIUS Turning radius berfungsi untuk membuat kendaraan lebih lincah pada saat dikemudikan dan meperpanjang umur pemakaian ban karena pada saat kendaraan membelok sudut roda kiri dan kanan dibuat tidak sama
