distributed information system project report

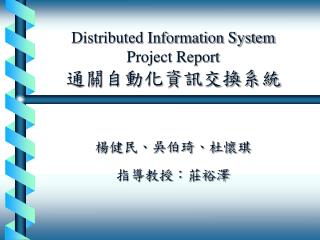

Distributed Information System Project Report通關自動化資訊交換系統

楊健民、吳伯琦、杜懷琪

指導教授:莊裕澤

slide2

報告大綱

(一)關貿網路訊息交換系統核心作業 楊健民

暨 EDI/XML 探討

(二)國內EDI發展暨 吳伯琦

海關、船公司、倉儲業與海關間作業

slide3

(一)關貿網路訊息交換系統核心簡介 楊健民

1. 通關自動化專案緣起

2. 關貿網路目前服務主要項目

3. 台灣產業電子資料交換供應鏈體系

4. EDI*NET Message Switch Center 作業簡介

5. 稅費支付系統簡介

6. XML/EDI 運用探討

slide4

通關自動化專案緣起及現況

      • 民79.11.9成立「貨物通關自動化規劃推行小組」
      • - 快速通關,無紙貿易 (秘書、法規、技術、宣導)
      • 民81.11.8完成空運 EDI 通關 (83/7 96%)
      • 民83.11.8完成海運 EDI 通關 (86/2 94%)
      • 民83.12.1稅費支付系統 (達關稅支付總額 50%
  • 每月逾 60 億金額)
      • 亞洲四小龍當時情況
      • 新加坡 – 民 78.1月完成 Trade Net
      • 串連 17 個政府單位及 1,500 餘家進口商,
      • 實施無紙化貿易商通關
      • 韓 國 – 民 79.11,投資 100 億韓圓,
      • 興建 Korea Trade Network
      • 香 港 – 民 82.5 宣佈集資 9 億興建 Trade Link.
slide5

通關自動化作業範圍-1/2

  • 國際貿易程序 :
  • 交易 – 詢價、報價、訂貨、發票製作
  • 運送 – 定艙、倉儲、運載、提單寄發
  • 保險 – 貨物保險、分再保、清張
  • 通關 – 報關、簽審、繳稅、放行
  • 付款 – 贖單、付款通知、押匯
  • 牽涉單位:海關、出口商、承攬業、航空公司、
  • 民航局/航空站、地勤業、倉庫業、
  • 內陸運輸業、進口商、貨櫃廠、
  • 保稅倉庫、公證行、理貨業、
  • 輪船公司、航運代理業、製造商、
  • 銀行、保險公司、簽審機關、報關行
slide6

透過國際網路

與其他業者交換資訊

鴻霖、美亞、中菲

承攬業

航空公司

民航局

航空站

地勤業

出口商

倉庫業

國貿局

商檢局

加工出口區

衛生署

農委會

新聞局

環保署

(紡拓會)

報關行

內陸

運輸業

關貿網路

通關自動化服務系統

空運業界自動化服務系統

海運業界自動化服務系統

國際貿易無紙畫服務系統

海 關

進口商

簽審機關

貨櫃場

保險公司

保稅倉庫

金資中心

銀 行

公證行

製造商

航運

代理業

輪船公司

理貨業

(中國商銀、第一、華南、彰化、台銀、世華、萬泰)

(長榮、萬海、中國、陽明、快桅、海陸、總統)

通關自動化作業範圍-2/2

slide7

關貿網路目前服務主要項目

服務類別:空運、海運、金融、稅務、保險、地政、電子商務

服務要項:

TradeFax網際網路傳真服務 EDI轉譯軟體

海空運電子資料交換服務 資料庫查詢服務

稅費電子收付系統 空運業界自動化服務系統

空運承攬業服務系統 海運進口艙單分送作業

海運出口放行訊息分送作業 海運裝貨單作業

防止冒用優良廠商報關查對系統 檔案傳輸服務

台北市及台中市地籍地價資料查詢服務

保稅公文電子郵遞服務

台北市稅捐處網路申購統一發票 關貿網路申報繳稅作業

連線申請

slide8

進出口業

關貿

網路

EDI/EOI

報關行

航港EDI/EOI

港務局

海關

台灣產業電子資料交換供應鏈體系

海外分支機構

海外客戶

Internet

電子銀行(EOI)

信用卡公司

信用卡服務

銀行

Internet

Internet

EC 服務中心

(EOI)

電子資訊服務

金融

EDI/EOI

電子商場

EC HUB

中衛

EDI/EOI

商業

EDI/EOI

零售商

原物料零組件

供應商

產品製造商

經銷商

運輸服務業

錄自華茂科技-89.10.25 製造業e化實務應用研討資料

slide9

EDI*NET (The Message Switch Center) Internal Processes

User

User

Scheduler

GDS

Wake up per 60 secs.

Pending Process

Raw Message Queue

Parsing

Outdial User

OUTQ

PendingF

NFQ

CP

IN

SP

SCH

Outdial

Outdial User

SP-Process

TCP/IPQ

BGQ

Translator

TCP/IP Process

EDI*Central

FISC

ROC Customs

查詢 Process

FISC COM

Billing I/F

FISC

slide10

SNDR-5

SNDR-2

SNDR-1

RCVR-1

RCVR-3

SNDR-3

CUST-2

CUST-1

SNDR-6

RCVR-2

RCVR-4

SNDR-4

SNDR-7

RCVR-5

CUST-3

SNDR-8

RCVR-6

EDI*NET Sender/Receiver 關係示意

slide11

稅費支付系統流程概要

達關稅支付總額 50%

每月逾 60 億金額

確認,Autack(Sig+Ack)

簽名(訊息+Hash)

HelpDesk

slide12

Implementation of Security Services (簡化示意)

User A

User B

Encrypt

Message

with

Secret Key

Encrypt

Message

with

Secret Key

Message

Message

Hash

Encrypt

Signature

with

Private Key

Hash

Encrypt

Signature

with

Private Key

Compare

User A’s

Private Key

Hash

User’s

Key Geneator

User A’s

Public Key

slide14

簽署數位簽章流程- 發送端

SKey

I am

Bob.

cq4k6

Hash

RSA

訊息摘要

(Digest)

數位信封

x3Fcg

4k6

fj82ci

PKey

數位簽章

交易憑證

加密電文+ DES Key

slide15

簽署數位簽章流程- 接收端

PKey

x3Fcg

4k6

RSA

cq4k6

fj82ci

PKey

數位簽章

訊息摘要

(Digest)

交易憑證

加密電文+ DES Key

數位信封

I am

Bob.

Hash

cq4k6

slide16

認證中心提供的服務

  • CA簽章公鑰 CA
  • 甲簽章公鑰 乙簽章公鑰
  • 憑證管理及服務
  • =>核發,註銷,保存,查詢,分送
  • 數位簽章管理服務
  • =>公私金鑰產製、認證
  • 時戳服務
  • CA PKey 甲SKey 存證或公證服務CA PKey 乙SKey
  • 乙Pkey 甲PKey
  • 進行線上申辦或網路交易
  • 甲方 乙方

資料完整性

資料私密性

鑑別身分

防止否認

slide17

KGCC vs KCC

KGCC

C.A.

1

3

2

BANK

Broker

SAF/UI

4

(1) 公開式基碼認證中心製作含Private Key 的使用者

IC 卡及相對應之認證資料

(2) 遞交使用者IC卡及PIN Code 至使用者端(如銀行)

(3) 公開式基碼認證中心遞送認證資料

(4) 交易夥伴須將收到之認證資料轉入其公開式基碼資料庫

slide18

KGCC vs KCC

KCC

(6)遞送認證資料至

使用者之交易夥

伴端

(7)其交易夥伴須將收

到之認證資料轉入

其公開式基碼資料

C.A.

1

5

6

2

BANK

4

Broker

SAF/UI

7

3

(1) 公開式基碼認證中心製作不含私有式基碼之使用者IC 卡

(2) 遞交使用者IC卡及PIN Code 至使用者端(如銀行)

(3) 使用者產生私有式基碼及自有認證資料

(4) 使用者遞送自有認證資料至公開式基碼認證中心

(5) 公開式基碼認證中心檢核使用者遞送的自有認證資料,若無誤

則產生認證資料

slide19

KGCC vs KCC (Key 的應用及管理)

Public Key

Directory

ADM ICC

C.A.

OP ICC

USER ICC

1

5

6

PIN

PAD

LNK

2

LMK

Archival ICC

LMK

LMK

Public Key

Directory

BANK

4

Broker

SAF/UI

7

LMK

Public Key

DB

3

Key DB

Seed Key D.K

ISC D.K

ASC D.K

USC D.K

ZMK

Self-

certificate

certificate

PIN-PAD

LNK

ZMK

PIN

PAD

Seed Key DK

USC DK

ZMK

Session Master

Key

(CA-ZMK)

(CA-Secret Key)

(CA-ZMK)

(CA-Secret Key)

LMK

LMK

Seed Key

ISC

ASC

USC

PIN

Secret Key

Archival

ICC

User

ICC

Archival

ICC

User

ICC

slide20

Customer

Supplier

E-Commerce

SCM

CRM

ERP

Data Warehouse

XML/EDI

INTERNET

電子商務與XML/EDI關係簡要示意

slide21

EDI/XML 訊息比較

      • EDIFACT 通關 5107 訊息範例
      • UNA:+.?’
      • UNB+UNOA:1+CB1:TW+TWCUSTOMS:TW+910823:0900+CB10001'
      • UNH+CB10001-1+CUSRES:1:901:UN:5107'
      • BGM+962+9108230001+137:910823:101++913:CA91CB100011'
      • NAD+CB+CB1: :TW'
      • LOC+96+組/課/股: :TW'
      • DTM+222:910827:101'
      • DCR+001: :TW'
      • GIS+C1:104:TW'
      • UNT+10+CB10001-1'
      • UNZ+1+CB10001’
      • <?xml version="1.0" encoding="BIG5" standalone="yes" ?>
  • XML 教師資料訊息範例
  • <個人資料 身份證號碼="N120123676">
  • <姓名>陳彼德</姓名>
  • <生日>02/21/1972</生日>
  • <職業>老師</職業>
  • <配偶 性別="女">王美麗</配偶>
  • <電子信箱 空間限制="3MB">peter@hpdiy.zzn.com</電子信箱>
  • </個人資料>
slide22

通關

EDI

金融

EDI

商業

EDI

台灣製造業EDI訊息流程

協力廠

中心廠

詢價單(REQOTE)

訂單系統

出貨系統

應收帳款

生產排程

收料

驗收

退貨

對帳

應付帳款

報價單(QUOTES)

※訂貨單(ORDERS)

※訂貨單修認(ORDRSP)

※訂貨單修改(ORDCHG)

※訂貨單修改確認(ORDRSP)

◎交貨指示單(DELFOR)

及時交貨通知單(DELJIT)

送貨延遲/更改指示單(INSDES)

※送貨通知單(DESADV)

※收料/驗收單(RESADV)

◎退貨通知單(RETANN)

退貨指示單(RETINS)

◎請款對帳單 (INVOIC)

對帳單

◎發票(INVOIC)

◎付款通知(REMADV)

slide23

XML vs EDI 之簡要探討

  • ‧‧XMLvs. EDI
  • - XML 採Internet,不需VAN之介入(原有的VAN/EDI作業都可全數取代?)
  • - XML 之訊息結構化且易懂(EDI的結構亦屬嚴謹,訊息是給人還是機器看的?)
  • - 採用 XML 後是否仍需要建立業界訊息標準? 如何進行 - 全面從來?
  • Bridging 過程? (電子流程範圍 : 如通關流程,稅費支付等, SP Process)
  • - XML 之效益? (VAN vs 傳輸費?)
  • - 現有發展情形 (89.11.21 食品(工)業的XML訊息討論情形,
  • 福利總處、全聯實業的運作 --> 訊息流程範圍,商業EDI之問題)
  • ‧‧XML/EDI 可視為下列五種技術之整合
  • - 符合XML格式之以Web based的資料交換
  • ‧ - 傳統之EDI業務模式與訊息結構
  • ‧ - 基於專業知識的整體面的作業控制邏輯
  • ‧ - 執行特殊功能的資料處理代理程式
  • ‧ - 為維護業務關係、資料關係的全球資料庫
  • ‧‧XML 取代 EDI 應為趨勢,但欲取代既有EDI,則原有環境機制勢必要有另外
  • 取代方式甚至牽涉到一些法規上的修改配合。
  • 另EDI/Internet 或者仍有其發展空間。取代與否或者並非全是技術問題。
