三相电路

三相电路. 实验目的. 掌握三相负载的连接方法。 掌握三相电路中线，相电压及相线电流间的关系。 了解三相四线制供电的特点及中线的作用。 掌握用功率表测量三相电路有功功率的方法。. Z. Z. 实验装置. 相电流 = 线电流. Y 形 连 接. ~. Z. 相电压. 线电压. N(0). N(0). ~. ~. Z. Z. 线电流. 相电流. Δ 形 连 接. 相电压 = 线电压. ~. ~. Z. ~. 中线. 星形（ Y ， Y 0 ）联接. I A. U(A). X. U. 电流取样. ~220V.

alexa-carlson
Download Presentation

三相电路

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 三相电路

  2. 实验目的 • 掌握三相负载的连接方法。 • 掌握三相电路中线，相电压及相线电流间的关系。 • 了解三相四线制供电的特点及中线的作用。 • 掌握用功率表测量三相电路有功功率的方法。

  3. Z Z 实验装置 相电流=线电流 Y 形 连 接 ~ Z 相电压 线电压 N(0) N(0) ~ ~ Z Z 线电流 相电流 Δ 形 连 接 相电压=线电压 ~ ~ Z ~ 中线

  4. 星形（Y，Y0）联接 IA U(A) X U 电流取样 ~220V IB U(B) Y V ~220V IC U(C) W Z I0 N(0) N N(0) 注意：B相短路时零线断开，将灯泡短接。 测 UA0, UB0, UC0注意测U---N(0)

  5. 数据表格

  6. 一功率表测量 A U 三相灯组负载 ~220V * * B W V ~220V C W N 用一功率表测量三相对称和三相不对称负载Y0接法时的总功率ΣP。

  7. 功率表的连接 智能交流功率表（多功能） P06.52 功能 数据 数位 确认 复位 U I * * 只需改变电流插头就 可测量PA， PB ， PC 交流电流插头 N

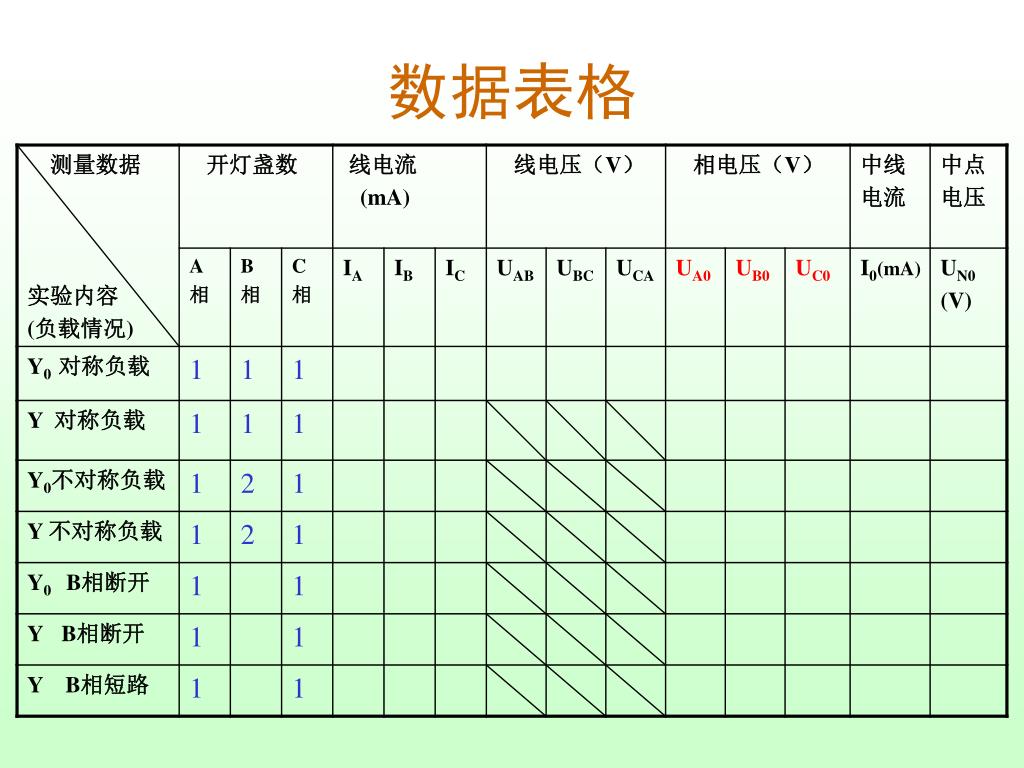

  8. 负载情况 开灯盏数 测量数据 计算值 A相 B相 C相 PA（W） PB（W） PC（W） YO对称负载 1 1 1 YO不对称负载 1 2 1 数据表格

  9. 电流插座 IAB IA U A 电流取样 电流取样 ~220V IBC IB V B ~220V ICA IC W C 三角形(△)联接 X Y Z IAB，IBC，ICA为相电流 IA，IB，IC 为线电流

  10. 数据表格

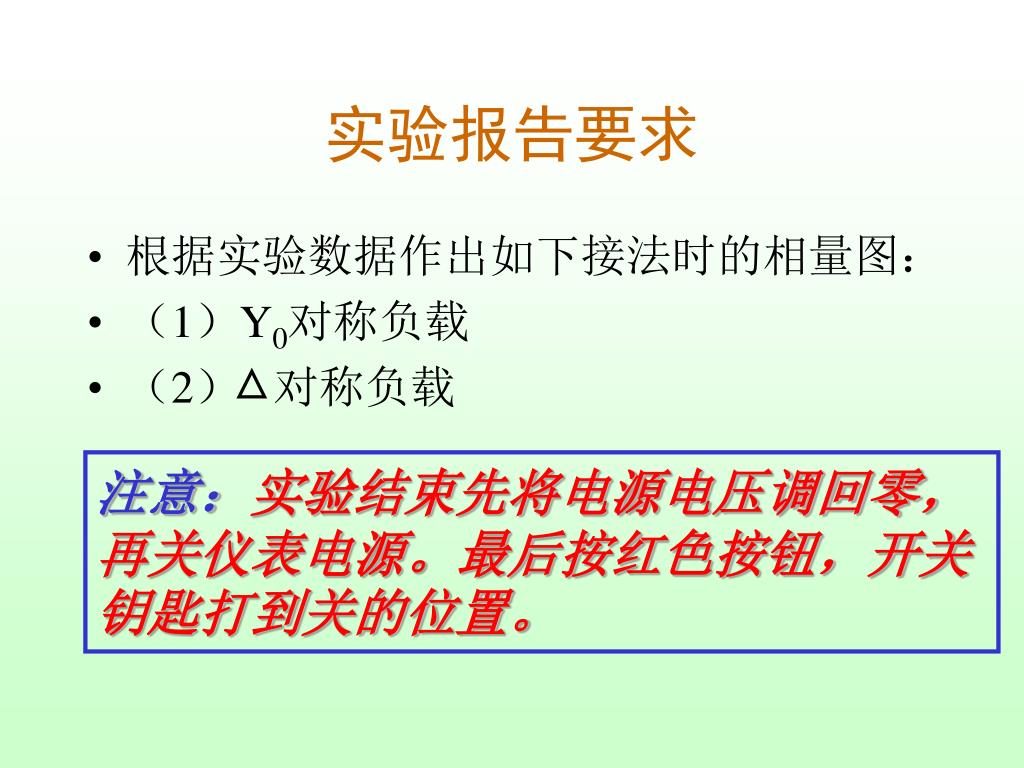

  11. 实验报告要求 • 根据实验数据作出如下接法时的相量图： • （1）Y0对称负载 • （2） 对称负载 注意：实验结束先将电源电压调回零，再关仪表电源。最后按红色按钮，开关钥匙打到关的位置。
