全国中等职业技术学校机电类通用教材 机械基础 项 目 九
项目九 认识带传动 任务一 认识带传动的组成、原理、类型和特点 任务二 普通V带传动的参数及选用 任务三 带传动的张紧及正确使用
任务一 认识带传动的组成、原理、类型和特点 ●了解带传动的工作原理、类型及特点。 ●了解V带的结构与标记。 ●了解V带轮的结构。 任务书
一、带传动的组成及工作原理 ⒈带的组成 • 主动带轮 • 从动带轮 • 挠性带 • ⒉工作原理 接触面间的摩擦力（或啮合力） 传递运动或动力。
二、带传动的特点 • 富有弹性，减震，平稳、无噪声。 • 无准确传动比，有安全保护作用。 • 寿命短，轴、轴承承受的压力较大。 • 用于低温、两轴中心距较大的场合。 ？ 带传动适用于什么场合？
四、V 带与V 带轮 ⒈V 带 V 带的结构 承载层：主要承受拉力，有帘布结构和绳芯结构两种。 顶胶：位于承载层上方的胶层，带在弯曲时产生拉伸变形。 底胶：位于承载层下方的胶层，带在弯曲时产生压缩变形。 包布层：V 带的保护层。

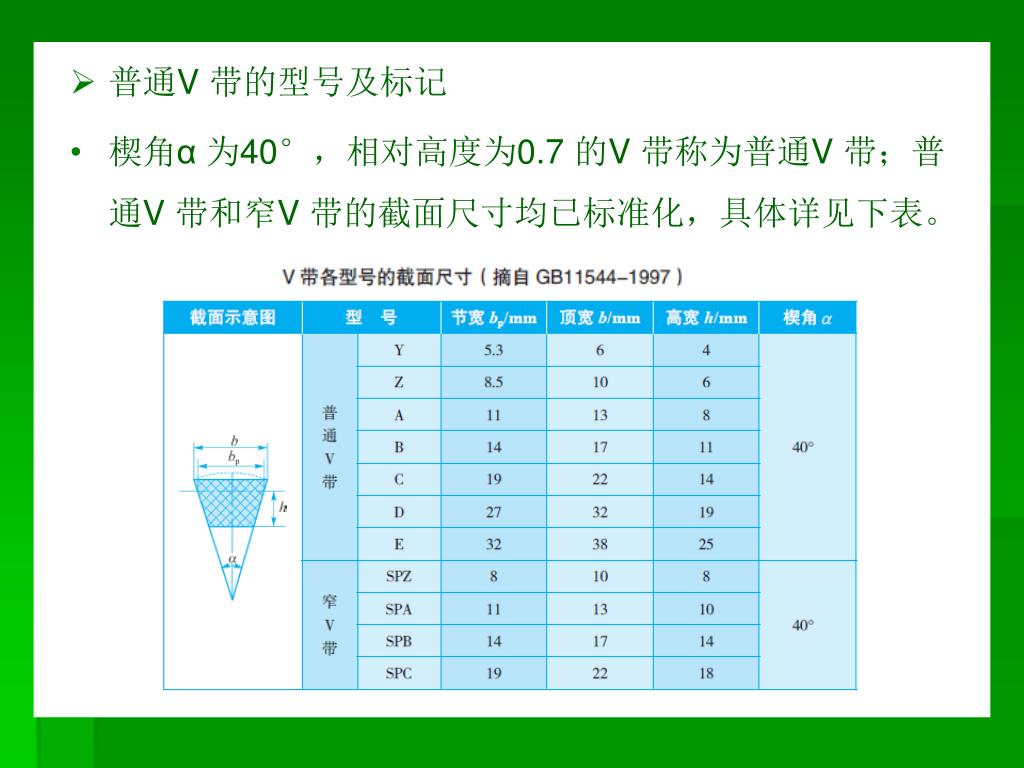

普通V 带的型号及标记 • 楔角α 为40°，相对高度为0.7 的V 带称为普通V 带；普通V 带和窄V 带的截面尺寸均已标准化，具体详见下表。
通常带的标记、制造时间以及生产厂名都压印在带的顶面上。V 带的标记由带型、基准长度和标准编号组成。例如，A 型普通V 带，基准长度为1 400 mm，其标记为：A1400 GB 11544-1997。 ⒉V 带轮 • 带轮的主要要求 质量轻、结构工艺性好；无过大的铸造内应力；质量分 布较均匀；轮槽工作面粗糙度要合适，以减少带的磨损； 轮槽尺寸和槽面角保持一定的精度，以使载荷沿高度方向 分布较均匀等。
V带轮主要类型 带轮的典型结构有实心式、腹板式、孔板式和轮辐式四种。
V带轮结构选择 • 当基准直径dd ≤（2.5~3）d0 时，可采用实心式； • 当基准直径dd ≤ 300 mm 时，可采用腹板式； • 当d2 － d1 ≥ 100 mm 时，为了减轻重量，可采用孔板式； • 当基准直径dd ＞ 300 mm 时，可采用轮辐式，减轻重量。 • V带轮材料（带轮材料以铸铁为主） • 带速<25 m/s，常用牌号为HT150 • 带速=25~30 m/s，常用牌号为HT200 • 速度大的也可以采用铸钢或钢板冲压后焊接，小功率时可用铝合金铸造或工程塑料。
V 带轮槽角 带轮槽角应小于V 带的楔角α ，一般为34°、36°和38°。 ？ V 带轮的槽角为什么应小于40°？
