Energetický auditIng. Josef Pikálek10. listopadu 2011Kurz Manažer udržitelné spotřeby a výroby v rámci projektu Budování kapacit podpory udržitelné výroby a spotřeby v Libereckém kraji Energetický audit

Energetický audit Obsah • Něco málo legislativy • Stavební opatření • Opatření v TZB • Otopné soustavy • Tepelné rozvody • VZT - rekuperace • Zdroje tepelné energie • Regulační technika • Beznákladová opatření Energetický audit

Definice energetického auditu „Energetický audit je soubor činností, jejichž výsledkem jsou informace o způsobech a úrovni využívání energie v budovách a v energetickém hospodářství prověřovaných fyzických a právnických osob a návrh opatření, která je třeba realizovat pro dosažení energetických úspor.“ zákon 406/2000 Sb., § 9, odst. (1) Energetický audit

Postup prací na energetickém auditu • popis výchozího stavu • zhodnocení výchozího stavu • návrhy úsporných opatření • ekonomické vyhodnocení variant • environmentální vyhodnocení variant • výběr optimální varianty • výstupy energetického auditu Energetický audit

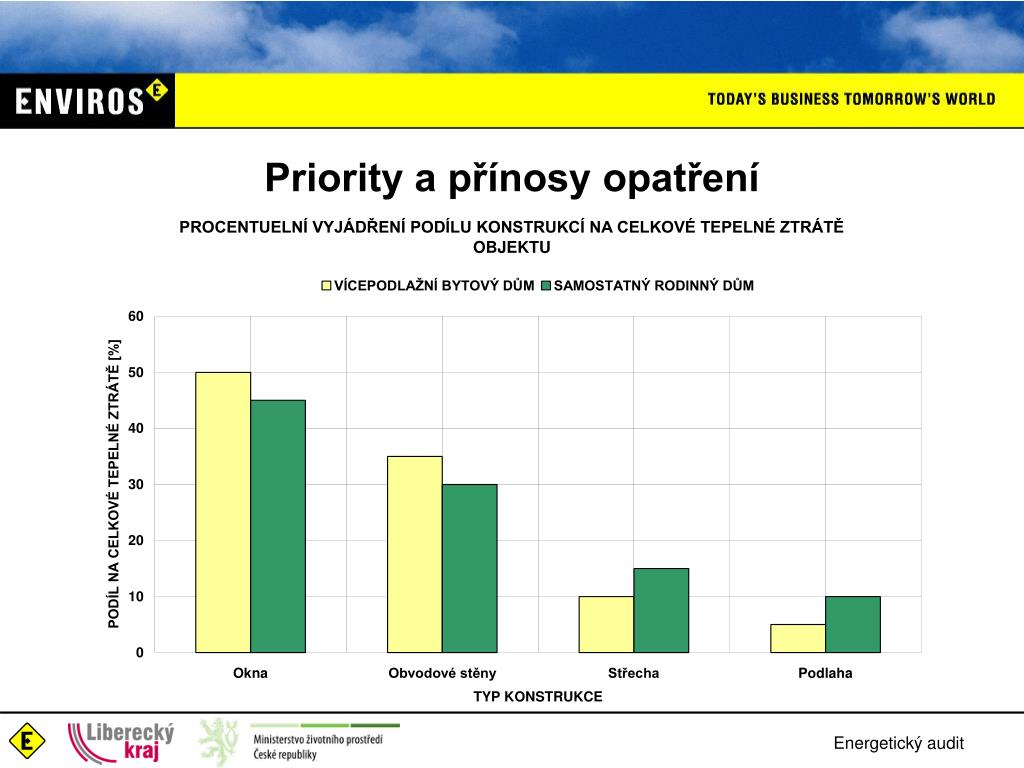

Priority a přínosy opatření Energetický audit

Jednotkové investiční náklady • Obvodové stěny • Tloušťka izolace do 160 mm: cca 1 100 – 1 400 Kč/m2 • Střešní konstrukce • Tloušťka izolace do 200 mm izolace: cca 700 – 1 200 Kč/m2 • Otvorové výplně • Okna • Plastová : 4 500 – 6 500 Kč/m2 ; U = 1,1 – 1,5 W/m2K • Dřevěná : 6 000 – 8 500 Kč/m2 ; U = 1,1 – 1,5 W/m2K • Dveře • Plastové : 5 000 – 10 000 Kč/m2 ; U = 1,1 – 1,7 W/m2K Energetický audit

Technické zařízení budov Parní otopné soustavy • Výhody • Vysoký obsah tepla v jednotce objemu • Malé dimenze parních potrubí a otopných registrů • Vysoká rychlost při přepravě z místa výroby do místa spotřeby • Doprava nepotřebuje žádnou čerpací práci. • Nevýhody • Vysoké ztráty tepla při dopravě páry • Špatná regulovatelnost • Přetápění • Často dochází k průniku páry do kondenzátního okruhu, • Kondenzace páry v parním potrubí v průběhu odstávky zařízení • Větší problémy s měřením dodaného tepla • Nízká životnost kondenzátních tras a ztráty kondenzátu • Potřeba CHÚV Energetický audit

Technické zařízení budov Parní otopné soustavy • Vybavení parních otopných soustav regulačními prvky • Oprava izolací parních sítí a náhrada odvodňovačů parních soustav. • Přechod na teplovodní způsob vytápění. • Decentralizace rozvodu páry. Energetický audit

Technické zařízení budov Horkovodní a teplovodní otopné soustavy • Výhody • Malé ztráty tepla při přepravě tepla • Dobrá regulovatelnost soustavy • Jednoduché udržování potřebných teplot v místě spotřeby • Malé ztráty teplonosného média • Malé nároky na kvalitu teplonosného média • Nevýhody • Malá rychlost teplonosného média (do 2 m/s) • Vysoká spotřeba elektrické energie na dopravu teplonosného média • Vyšší dimenze potrubí oproti páře či horké vodě Energetický audit

Tepelné rozvody Obvyklé ztráty tepelných rozvodů: • primární rozvody : průměrně od 5 do 10 % • ztráty sekundární rozvody : obvykle od 3 do 6 % Energeticky úsporná opatření lze rozdělit na: • Beznákladová • organizace dodávek tepla • Nízkonákladová • oprava poškozených částí izolace • provedení intenzivního proplachu potrubních systémů • Vysokonákladová • obnova izolací na celých větvích Energetický audit

VZT systémy • Rekuperace - neboli zpětné získávání tepla. Přiváděný vzduch do budovy se předehřívá teplým odpadním vzduchem. V rekuperačním výměníku předá své teplo přiváděnému vzduchu. • Nulová účinnost - účinnost otevřeného okna. • Stoprocentní účinnost - přiváděný vzduch se ohřeje od odváděného na jeho původní teplotu. Technicky nerealizovatelné. • Reálná účinnost rekuperace – běžně se pohybuje u dostupných vzduchotechnických zařízení od 30 do 90 %. Účinnost nad 60 % se považuje za dobrou, nad 80 % za špičkovou. Energetický audit

Zdroje energie - legislativa Stanovení minimální účinnosti užití energie při výrobě elektřiny a tepelné energie je postiženo vyhláškou č. 349/2010 Sb.: a) při výrobě tepelné energie v kotlích a solárních kolektorech, b) při dodávce tepelné energie, c) při výrobě elektřiny v parním bloku a fotovoltaických článcích, d) v kombinované výrobě elektřiny a tepla v soustrojí s plynovou turbínou, souboru s plynovou a parní turbínou a spalinovým kotlem (dále jen „paroplynový cyklus“), jednotce s pístovým motorem a palivovém článku e) v dalších zdrojích elektřiny a tepelné energie. Energetický audit

Zdroje energie – ztráty kotle • Komínová ztráta – nejvýznamnější kotlová ztráta, typicky se pohybuje mezi 7 – 20% v závislosti na výkonu kotle a zatížení. • Ztráta sdílením tepla sáláním a vedením – se vzrůstem výkonu tato ztráta klesá. Běžně se tato ztráta pohybuje mezi 2 – 4 % při plném výkonu kotle. • Ztráta chemickým nedopalem – hovoří o dokonalosti spalování • Ztráta mechanickým nedopalem – vyskytuje se pouze u kotlů na pevná a kapalná paliva. Jde o tuhé zbytky po spalování jako škvára a popílek. • Ztráta fyzickým teplem z tuhých zbytků – jedná se o škváru, popílek a propad u roštových kotlů. U kapalných a plynných paliv se tato ztráta nevyskytuje. Energetický audit

Zdroje energie Možné návrhy energeticky úsporných opatření: • Snížení ztrát u kotlů - tato ztráta nemůže být nižší než cca 6 % a neměla by převýšit cca 12 %. • Zlepšení návratnosti kondenzátu • Snížení vlastní spotřeby a ztrát v kotelně – neměla by překročit cca 2 % vyrobeného tepla v kotli. • Výměna uhelných kotlůza automatické uhelné kotle • Modernizace kotelen - v souvislosti s plynofikací • Dílčí opatření v teplovodních a horkovodních kotelnách • Instalace ekonomizérů do komínového traktu kotlů - zvyšuje se tím účinnost kotle o 4 – 6 %. Energetický audit

Regulační technika • Regulace vytápění • Ekvitermní regulace • Zónová regulace • Individuální • Dvouregulační ventily • Termostatické ventily Energetický audit

Beznákladová opatření • Energetický management • Opatření organizačního charakteru • Sjednávání optimálních odběrových diagramů • Sledování předpokládaného vývoje cen energie pro vlastní rozhodování • Doplnění chybějících měřících přístrojů energie • Evidence a vyhodnocování naměřených údajů • Optimální provozování energetického zdroje • Zavádění energeticky úsporných opatření (stanovení priorit) • Vyhodnocování dopadů na energetické hospodářství Energetický audit
