電気回路学 I 演習

電気回路学 I 演習. 2012/10/12 ( 金 ). 1. 1. j w C. j w C. +. +. -. -. 重ね合わせの理. 問 1. 問 2. V. R. R. I. R. I 0. I 0. j w L. E 0. E 0. 重ね合わせの理を用いて、電流 I を求めよ . ただし E 0 と I 0 は同相とする. 重ね合わせの理を用いて、右側の抵抗の両端に かかる電圧 V を求めよ . ただし E 0 と I 0 は同相とする. 問 3. E 1. －. +. Z 1. Z 2. Z 3. I.

alesia
Download Presentation

電気回路学 I 演習

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

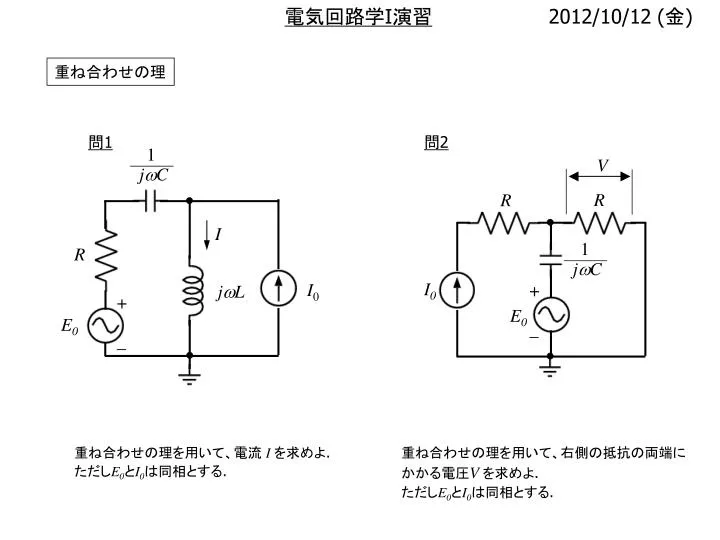

  1. 電気回路学I演習 2012/10/12 (金) 1 1 jwC jwC + + - - 重ね合わせの理 問1 問2 V R R I R I0 I0 jwL E0 E0 重ね合わせの理を用いて、電流 I を求めよ. ただしE0とI0は同相とする. 重ね合わせの理を用いて、右側の抵抗の両端に かかる電圧Vを求めよ. ただしE0とI0は同相とする.

  2. 問3 E1 － + Z1 Z2 Z3 I + E2 I0 － 重ね合わせの理を用いて、電流 I を求めよ. (図に示した向きを正とする) なお E1, E2, I0はすべて同相とする.

  3. 電気回路学I演習 2012/10/12(金)出題分 解答 1 1 1 jwC jwC + - 問1 1. まず電圧源のみ残し、電流源を開放除去する. 2. 次に電流源のみを残し、電圧源を短絡除去する. すると回路の右半分にはもはや電流は流れない. このときインダクタに流れる電流をI1とすると、 このときインダクタに流れる電流をI2とすると、I2は電流の分配側から, I2 R I0 jwL 短絡 R 開放 jwL I1 E0 従って求める電流 I は、

  4. 1 1 jwC jwC + R R - I2 開放 E0 問2 1. まず電流源のみを残し、電圧源を短絡除去する.右側の抵抗に流れる電流をI1とすると、電流の分配側から、 2. 次に電圧源を残して電流源を開放除去する.(左側の抵抗にはもう電流は流れない) 右側の抵抗に流れる電流I2は、 R R I1 I0 I0 短絡 以上より、問題の抵抗に流れる電流は、 従って抵抗にかかる電圧は、

  5. 2 問3 1. まず電圧源E1のみ残し他は除去する. 2. 続いてE2のみ残して他の電源を除去する. E1 － + Z1 Z1 Z2 Z2 Z3 Z3 I2 I1 + E2 開放 開放 短絡 － Z3の両端にはE1がそのままかかるから, Z1にも電流は流れなくなることに注意.(電流は短絡した方を流れる). このときZ3に流れる電流は, (注:電流の向きとして上向きを正に取った.)

  6. 3. 次に電流源のみ残し他を除去する. 短絡 × I0 Z1 (I=0) Z2 Z3 短絡 I0 このとき左側の回路は短絡されているから、 Z2の上端の分岐点において電流源からの電流はすべて左側に流れる. Z3に電流は流れない. 以上より、Z3に流れる電流は、
