  1. IPv6 IP Next Generation Xavier BUREAU & Emilien GUERRIER 11/01/2002

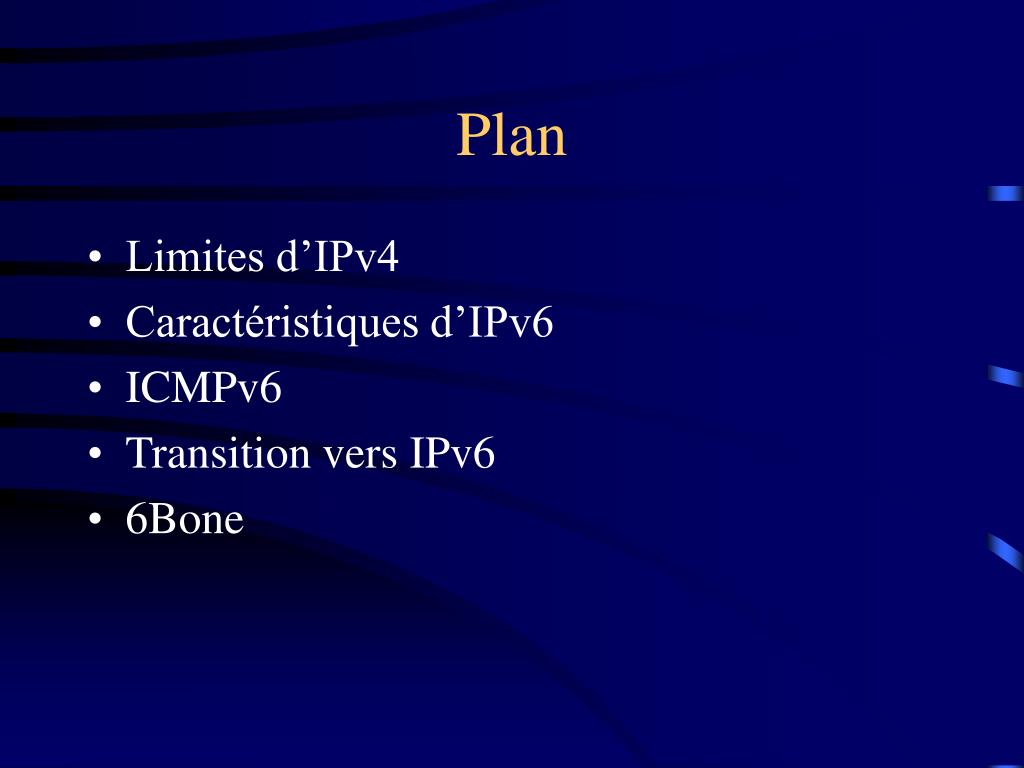

  2. Plan • Limites d’IPv4 • Caractéristiques d’IPv6 • ICMPv6 • Transition vers IPv6 • 6Bone

  3. Limites d’IPv4 • Manque d’adresses • Explosion des tables de routage • Qualité de service • Temps de traitement

  4. Paquet IPv4

  5. Paquet IPv6

  6. Notation des adresses • Adresse sur 16 octets • 8 groupes de 4 caractères hexadécimaux • Exemples : 8000:0000:0000:0000:0123:4567:89AB:CDEF 8::123:4567:89AB:CDEF ::192.31.32.46

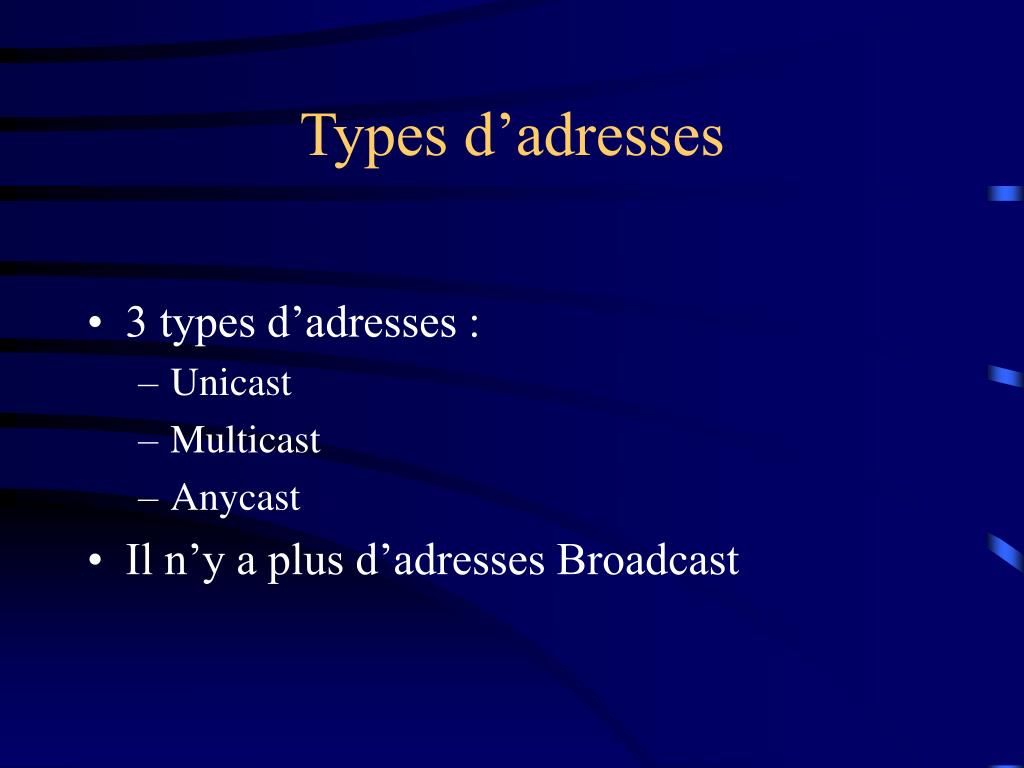

  7. Types d’adresses • 3 types d’adresses : • Unicast • Multicast • Anycast • Il n’y a plus d’adresses Broadcast

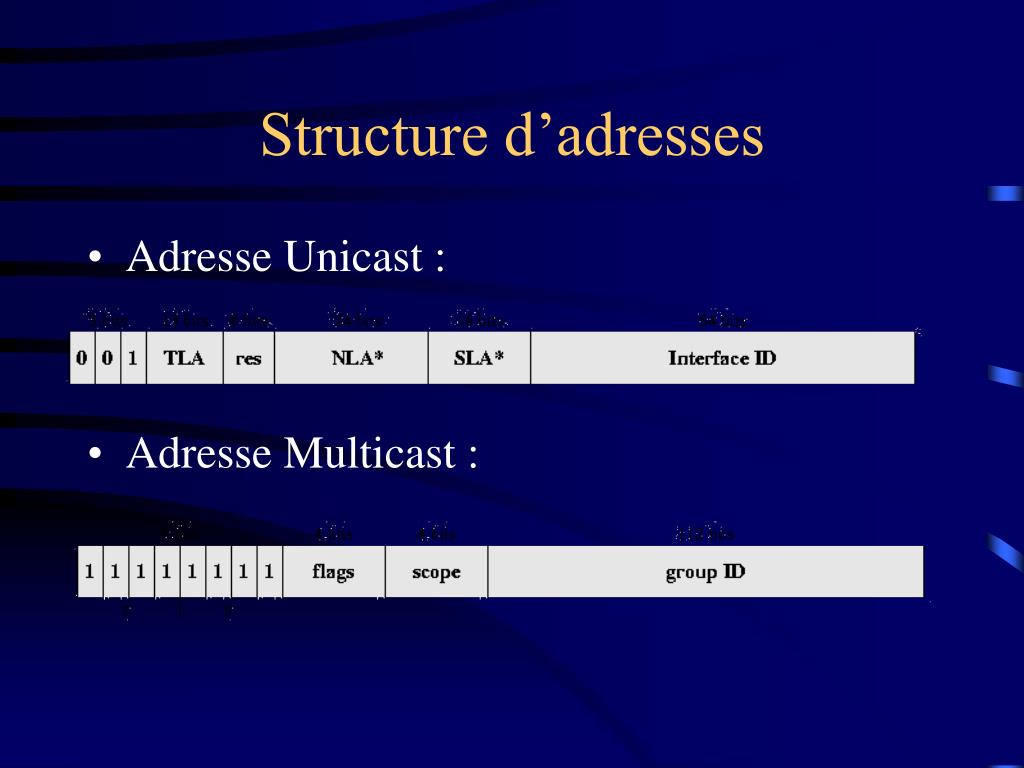

  8. Structure d’adresses • Adresse Unicast : • Adresse Multicast :

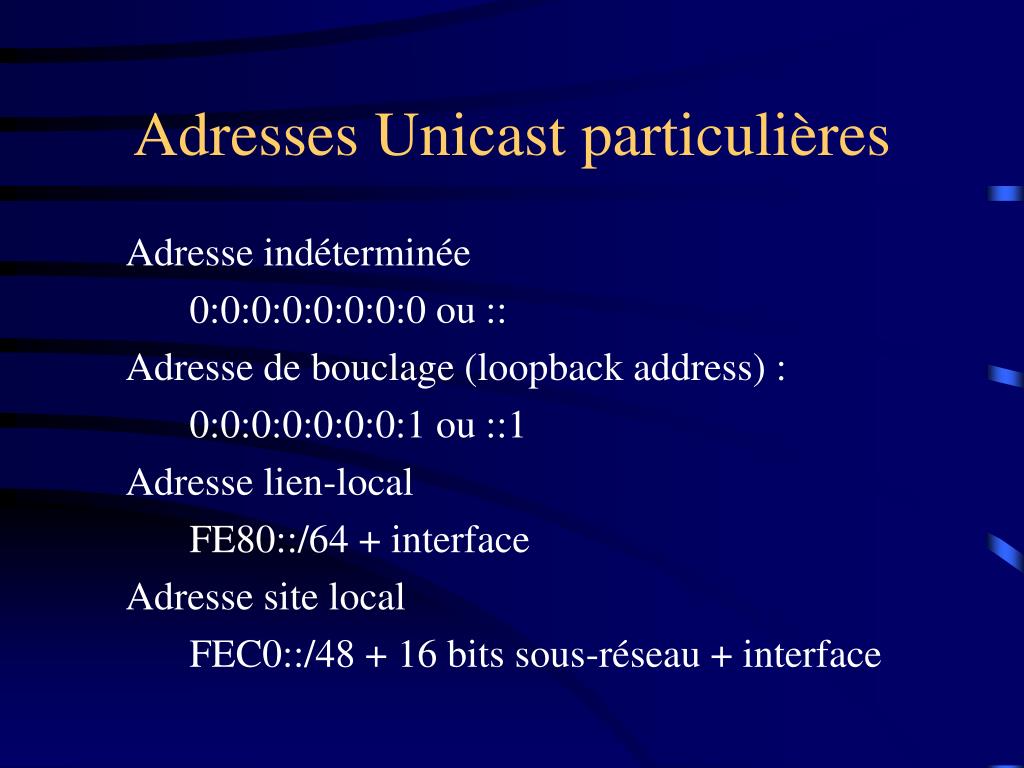

  9. Adresses Unicast particulières Adresse indéterminée 0:0:0:0:0:0:0:0 ou :: Adresse de bouclage (loopback address) : 0:0:0:0:0:0:0:1 ou ::1 Adresse lien-local FE80::/64 + interface Adresse site local FEC0::/48 + 16 bits sous-réseau + interface

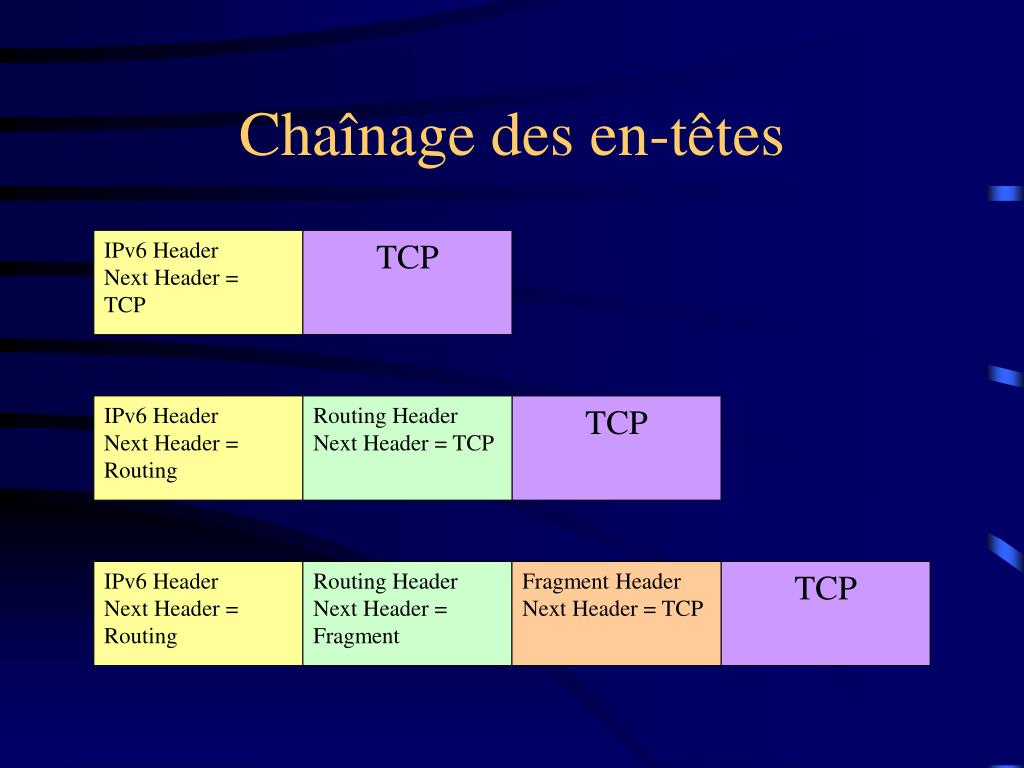

  10. IPv6 Header Next Header = TCP TCP IPv6 Header Next Header = Routing Routing Header Next Header = TCP TCP IPv6 Header Next Header = Routing Routing Header Next Header = Fragment Fragment Header Next Header = TCP TCP Chaînage des en-têtes

  11. Ordre des en-têtes • En-tête IPv6 • En-tête des options sauts après saut • En-tête des options de destination • En-tête de routage • En-tête de fragmentation • En-tête d’authentification • En-tête d’encapsulation de charge utile sécurisée • En-tête des options de destination • En-tête de couche supérieure

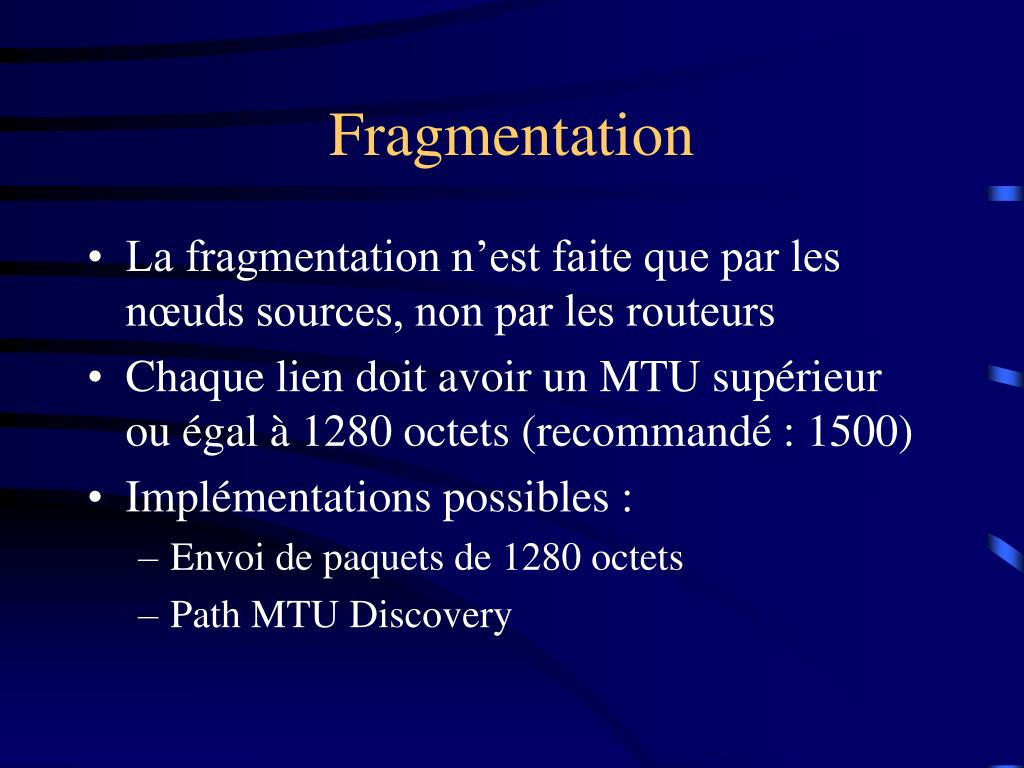

  12. Fragmentation • La fragmentation n’est faite que par les nœuds sources, non par les routeurs • Chaque lien doit avoir un MTU supérieur ou égal à 1280 octets (recommandé : 1500) • Implémentations possibles : • Envoi de paquets de 1280 octets • Path MTU Discovery

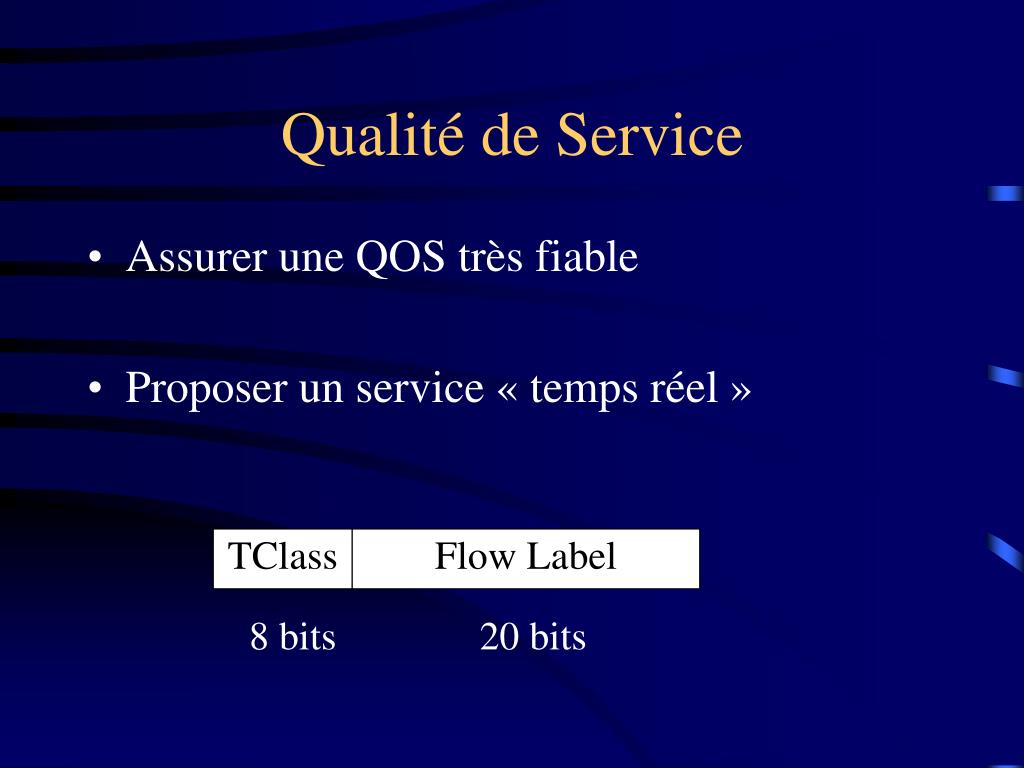

  13. TClass Flow Label Qualité de Service • Assurer une QOS très fiable • Proposer un service « temps réel » 8 bits 20 bits

  14. Sécurité • IPv6 doit fournir 2 services: • Authentification de l ’utilisateur/Intégrité des données • Confidentialité (cryptage)

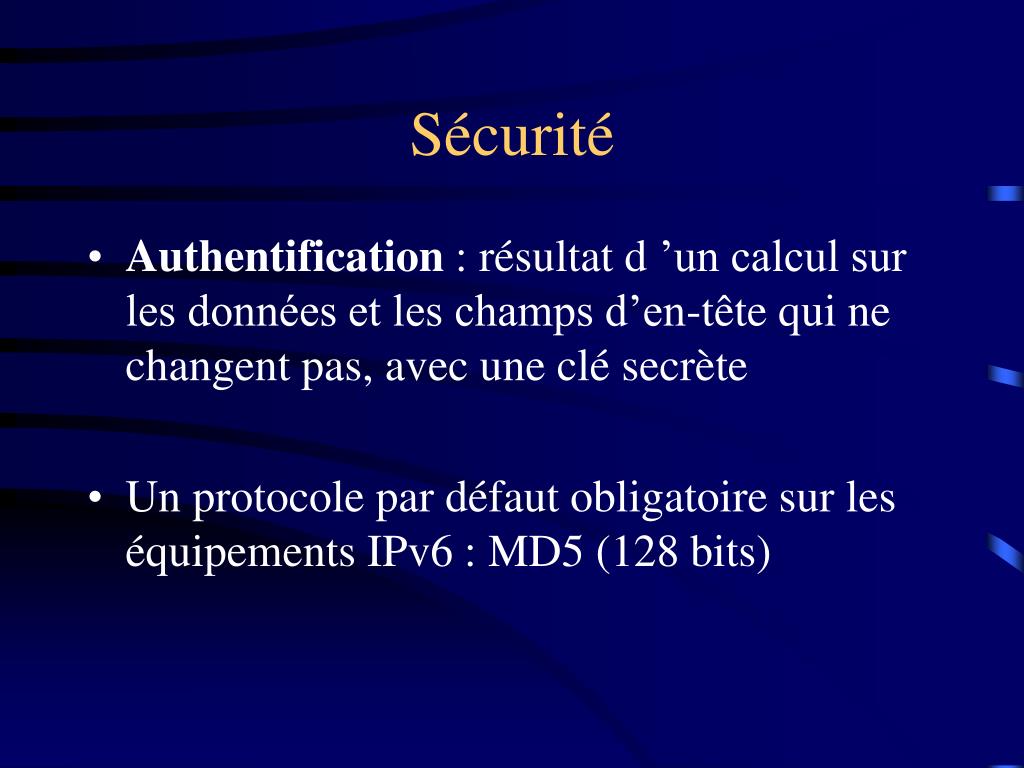

  15. Sécurité • Authentification : résultat d ’un calcul sur les données et les champs d’en-tête qui ne changent pas, avec une clé secrète • Un protocole par défaut obligatoire sur les équipements IPv6 : MD5 (128 bits)

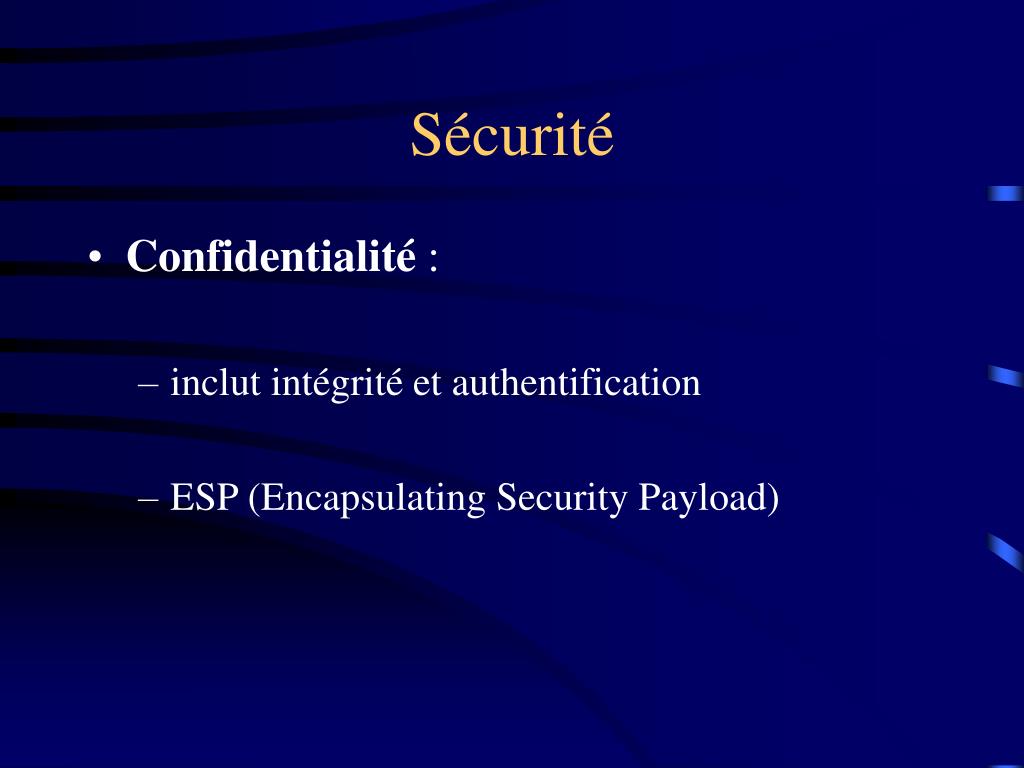

  16. Sécurité • Confidentialité : • inclut intégrité et authentification • ESP (Encapsulating Security Payload)

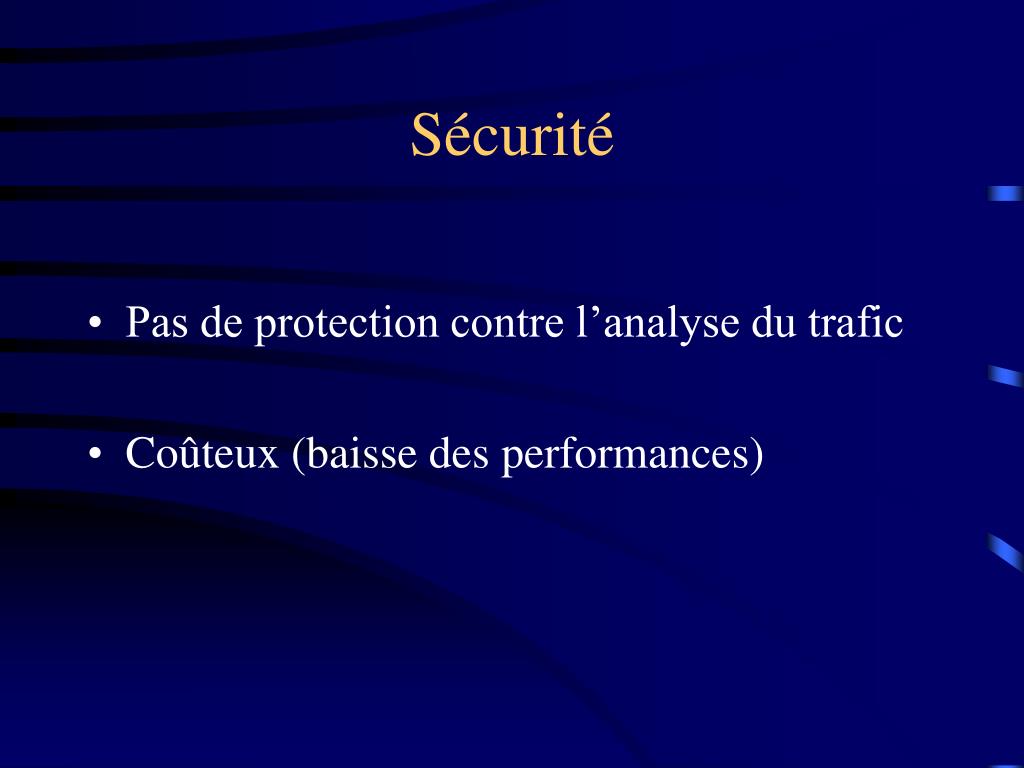

  17. Sécurité • Pas de protection contre l’analyse du trafic • Coûteux (baisse des performances)

  18. Neighbor Discovery • Inclus dans ICMPv6, remplace ARP • Fonctionnalités : • Résolution d’adresses • Détection d’inaccessibilité des voisins • Autoconfiguration • Indication de redirection

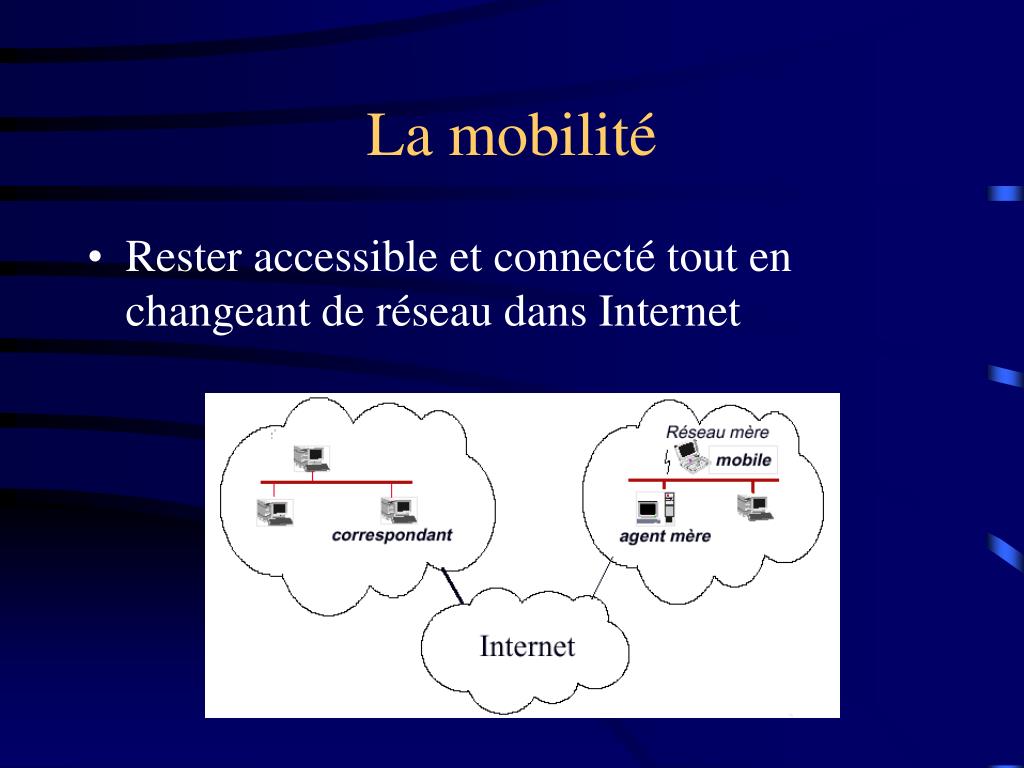

  19. La mobilité • Rester accessible et connecté tout en changeant de réseau dans Internet

  20. La mobilité • Protocole simple • Surcharge protocolaire peu importante • Mobilité gérée au niveau d’IP • Problème de sécurité traité • Demande croissante • La détection de mouvement (problème)

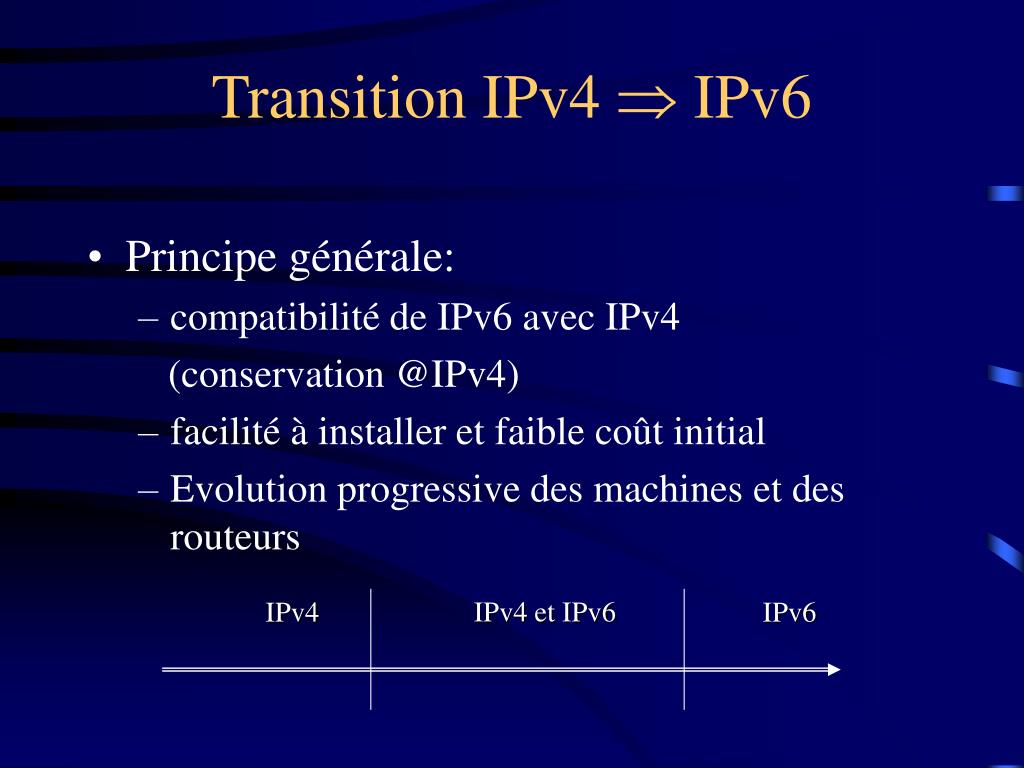

  21. IPv4 et IPv6 IPv4 IPv6 Transition IPv4  IPv6 • Principe générale: • compatibilité de IPv6 avec IPv4 (conservation @IPv4) • facilité à installer et faible coût initial • Evolution progressive des machines et des routeurs

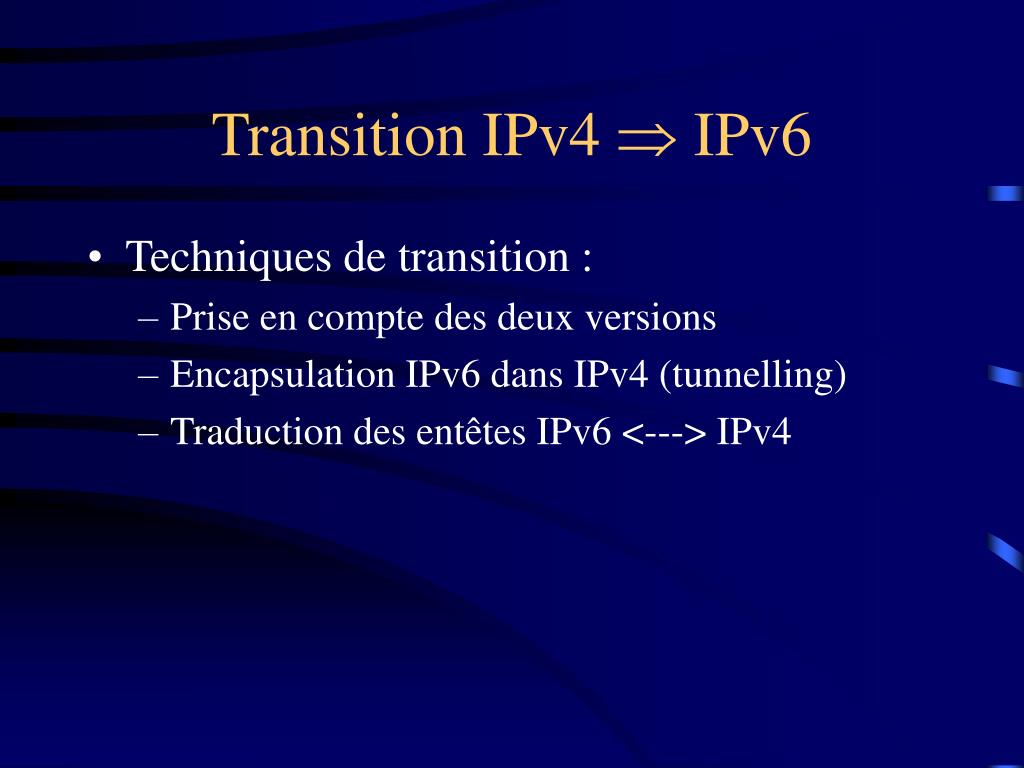

  22. Transition IPv4  IPv6 • Techniques de transition : • Prise en compte des deux versions • Encapsulation IPv6 dans IPv4 (tunnelling) • Traduction des entêtes IPv6 <---> IPv4

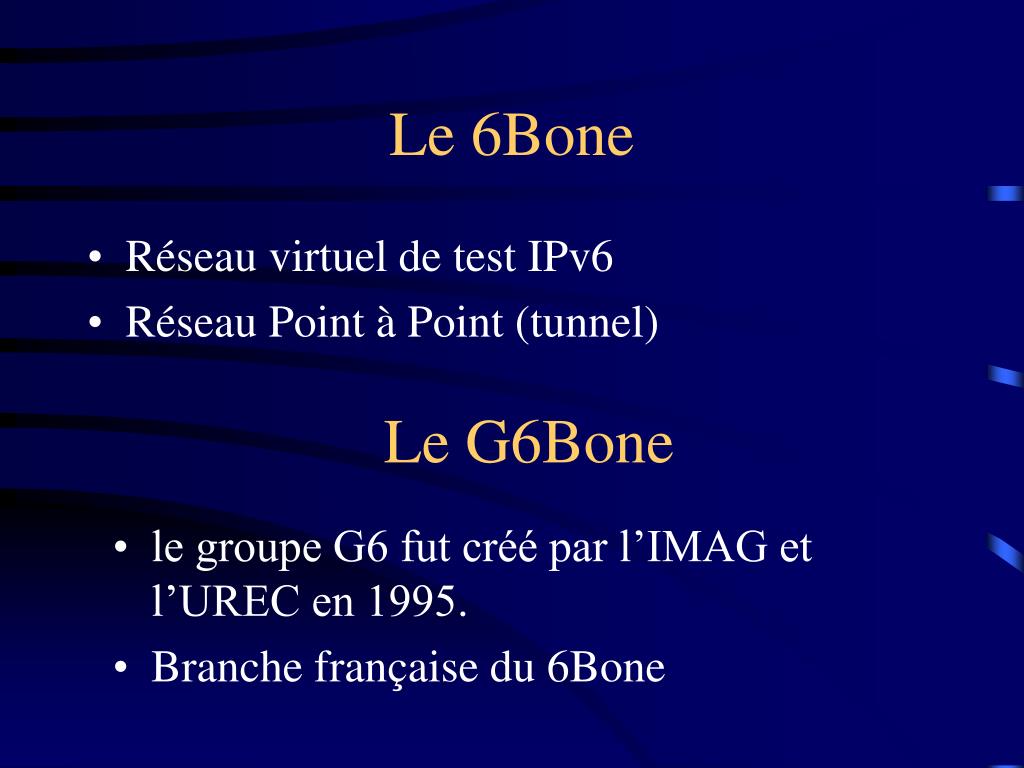

  23. Le 6Bone • Réseau virtuel de test IPv6 • Réseau Point à Point (tunnel) Le G6Bone • le groupe G6 fut créé par l’IMAG et l’UREC en 1995. • Branche française du 6Bone

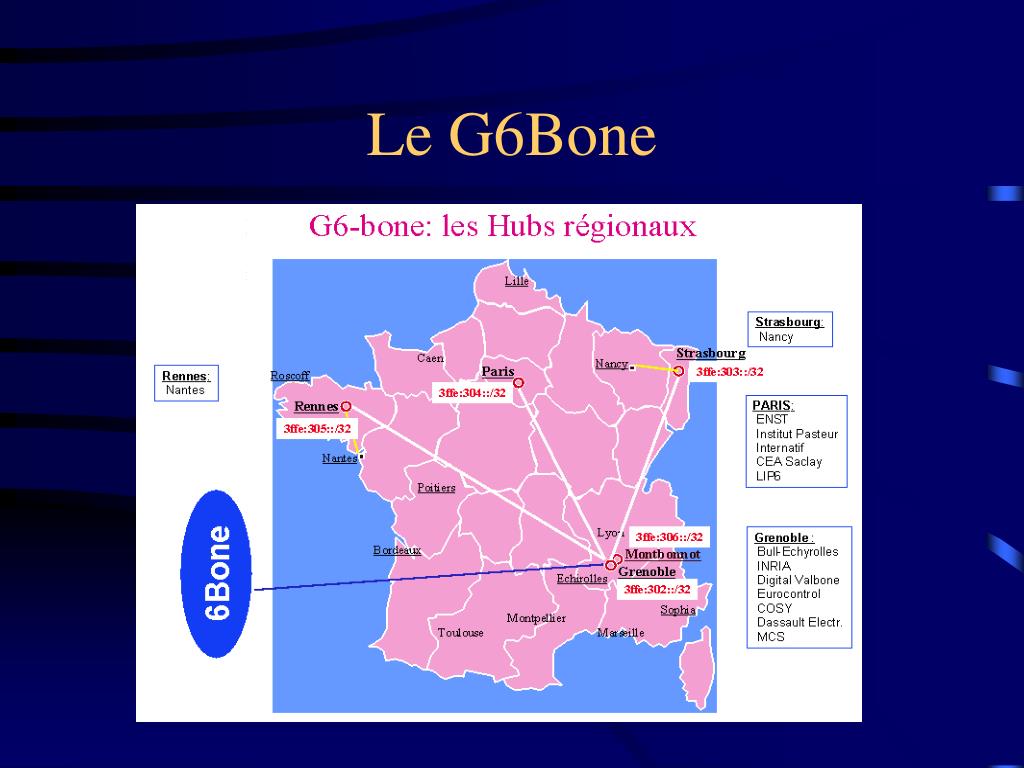

  24. Le G6Bone

  25. Conclusion • L’espace d’adressage n’est plus un problème • Meilleure gestion de la QOS • Adressage plus structuré • Traitement des paquets simplifié pour les routeurs • Cohabitation avec IPv4 • Tout IPv6, dans combien de temps ?

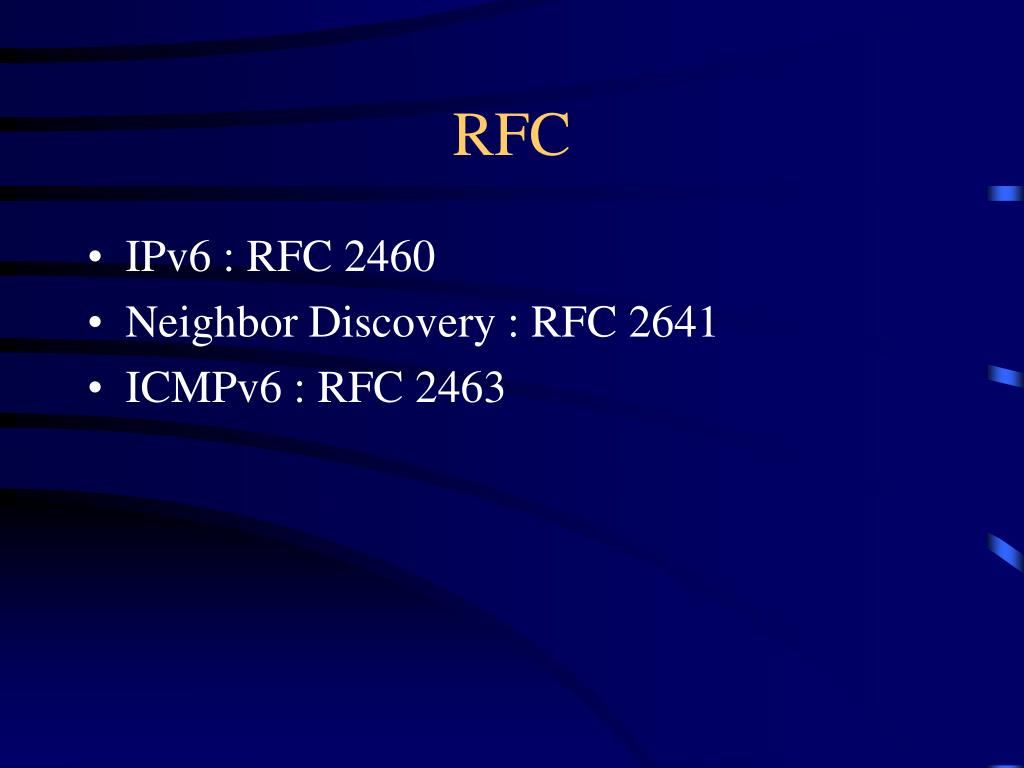

  26. RFC • IPv6 : RFC 2460 • Neighbor Discovery : RFC 2641 • ICMPv6 : RFC 2463

  27. Sites • http://www.urec.cnrs.fr • http://peirce.logique.jussieu.fr/G6/ • http://www.infres.enst/~dax/ • http://minimum.inria.fr/~raynal/ • http://www-rennes.enst-bretagne.fr
