1 / 14

過渡金屬硒化物 Fe 3 Se 4 與 Fe 7 Se 8 以 熱裂解法合成

過渡金屬硒化物 Fe 3 Se 4 與 Fe 7 Se 8 以 熱裂解法合成. 指導教授 : 王聖璋博士 共同指導 : 林春榮博士 報告學生： 黃國展 日期： 2013 / 04 / 02. 目錄. 前言 FeSe 結構介紹 實驗方法 實驗結果 未來工作. 前言. 已被發現之鐵基超導體的超導轉變溫度與發現時間的關聯圖。 RE 代表稀土元素 ,O 是氧原子， M 代表鐵或鎳， Pn 代表砷（或磷） LaOMPn 是一種含有鐵 - 砷平面結構的層狀晶體。而從已知的資料顯

aleron
Download Presentation

過渡金屬硒化物 Fe 3 Se 4 與 Fe 7 Se 8 以 熱裂解法合成

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 過渡金屬硒化物Fe3Se4與Fe7Se8以熱裂解法合成 指導教授:王聖璋博士 共同指導:林春榮博士 報告學生： 黃國展 日期： 2013/04 /02

  2. 目錄 • 前言 • FeSe結構介紹 • 實驗方法 • 實驗結果 • 未來工作

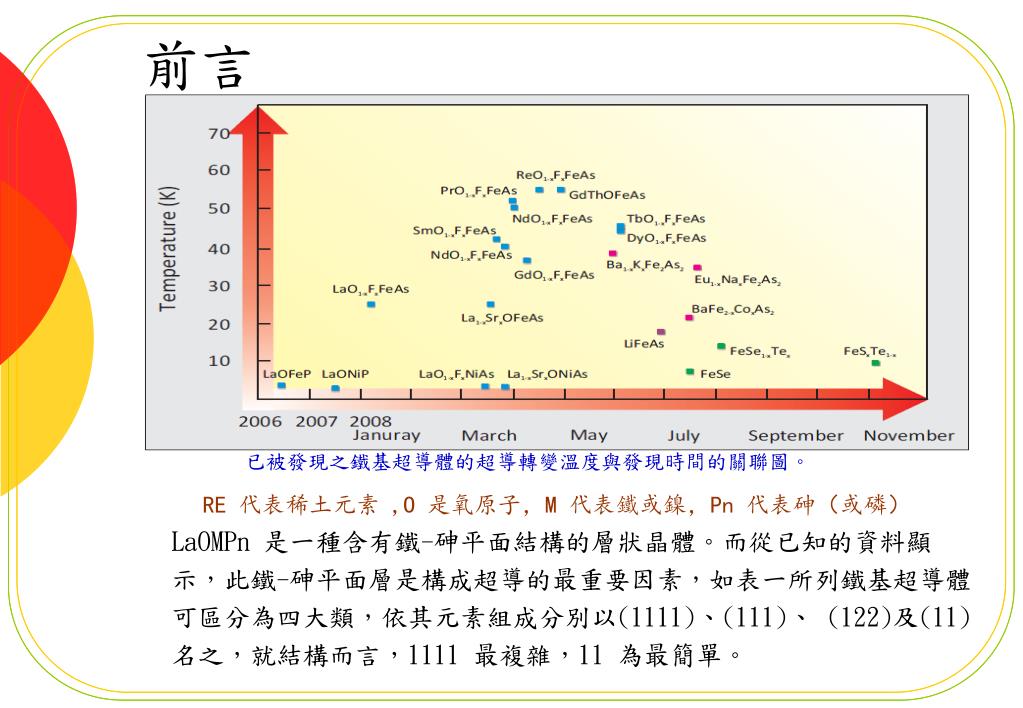

  3. 前言 已被發現之鐵基超導體的超導轉變溫度與發現時間的關聯圖。 RE 代表稀土元素 ,O 是氧原子，M 代表鐵或鎳，Pn 代表砷（或磷） LaOMPn 是一種含有鐵-砷平面結構的層狀晶體。而從已知的資料顯 示，此鐵-砷平面層是構成超導的最重要因素，如表一所列鐵基超導體 可區分為四大類，依其元素組成分別以(1111)、(111)、 (122)及(11) 名之，就結構而言，1111 最複雜，11 為最簡單。

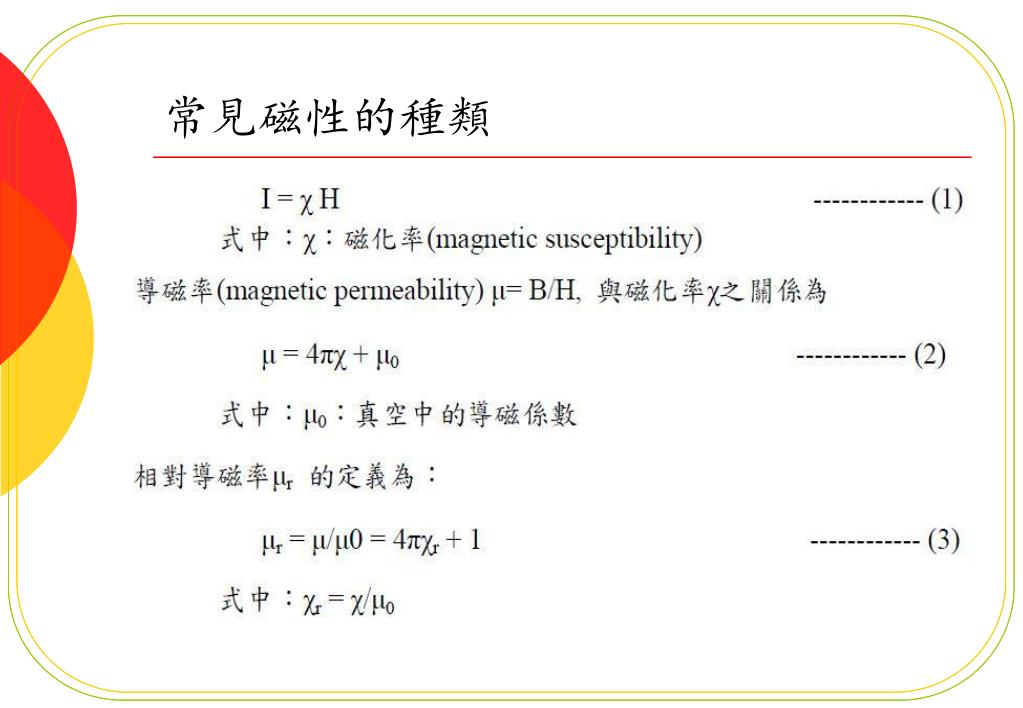

  4. 常見磁性的種類 磁矩的表現與電子殼層的填滿和半填滿有關。 晶體內相鄰原子的磁雙極，會因為電子間的相互 作用而產生不同排列方式，而造成各種不同的磁 性體填滿狀態的電子殼層。對於磁性物質而言， 其磁化強度與外加磁場的關係可用下式表示：

  5. 常見磁性的種類 而相對導磁率的數值視物質的特性而定，從極弱磁的10-5到極強磁的106都會在各具不同性質的磁性物質中出現。再依照磁化率χ的大小與正負號可將磁性物質可分為反磁性(Diamagnetism)、順磁性（Paramagnetism）、強磁性體；其中強磁性體又可分為鐵磁性( Ferromagnetism）與陶鐵磁性（Ferrimagnetism）

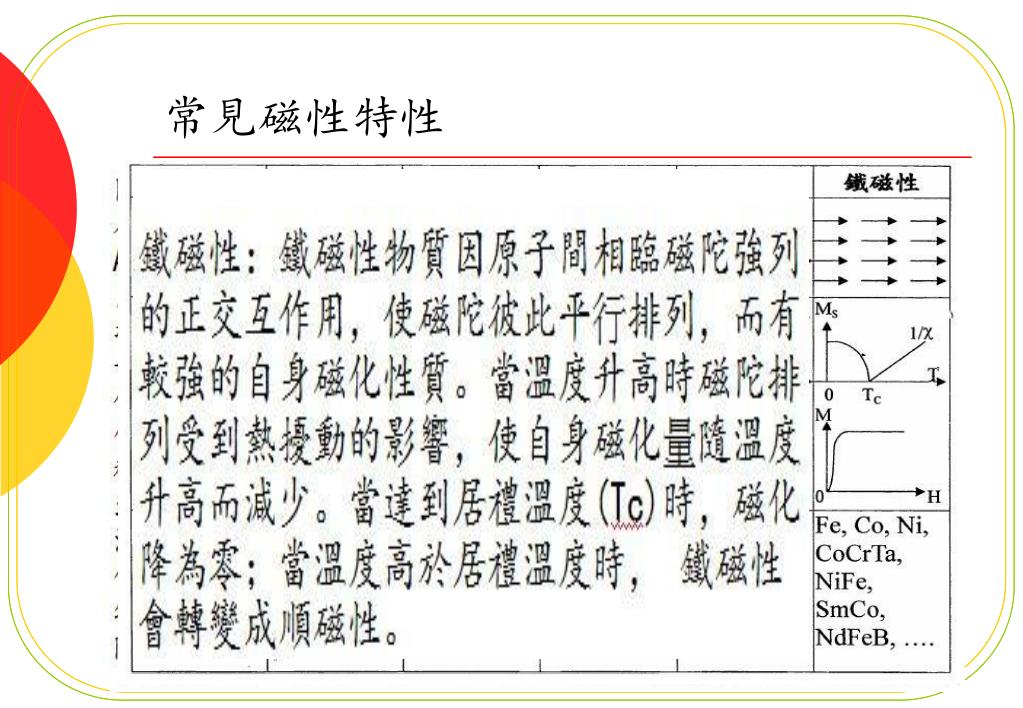

  6. 常見磁性特性

  7. FeSe結構介紹 圖二、FeSe相圖 PbO-type(B10) - α-FeSe≈(Fe1.04Se )-四方晶系結構 NiAs-type γ - Fe1-XSe;0.02≦X≦0.16(≈Fe7Se8) NiAs-type β - Fe1-XSe;0.24≦X≦0.36(≈Fe3Se4) FeS2-type-(FeSe2 )-斜方晶系白鐵礦結構

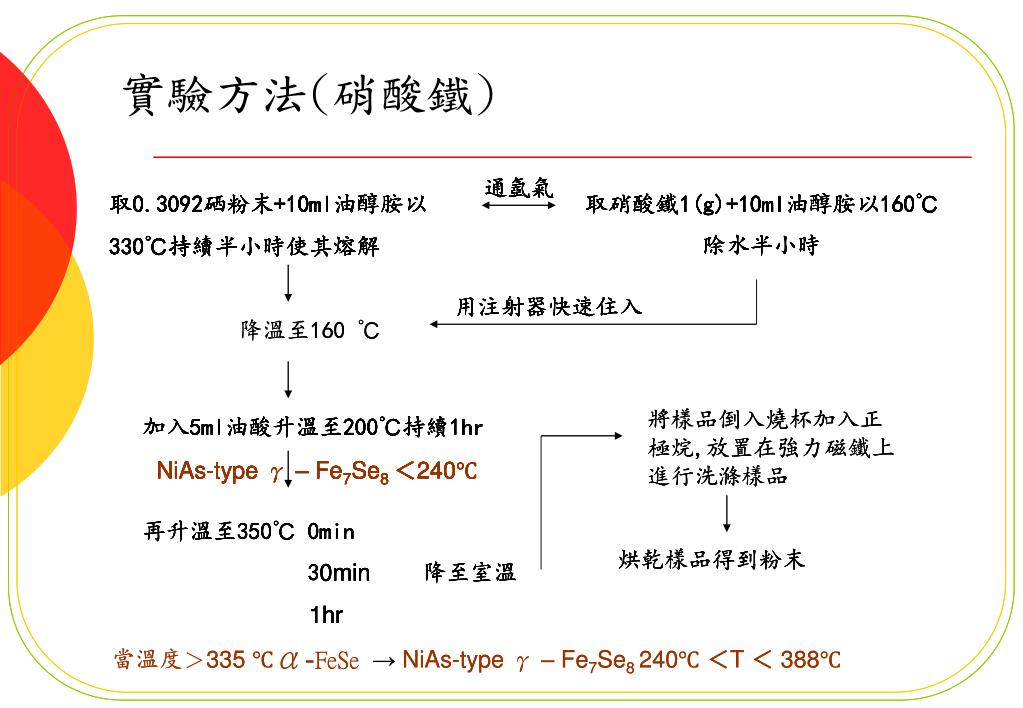

  8. 實驗方法(硝酸鐵) 通氬氣 通氬氣 通氬氣 通氬氣 通氬氣 通氬氣 通氬氣 通氬氣 通氬氣 通氬氣 取0.3092硒粉末+10ml油醇胺以 330℃持續半小時使其熔解 取0.3092硒粉末+10ml油醇胺以 330℃持續半小時使其熔解 取0.3092硒粉末+10ml油醇胺以 330℃持續半小時使其熔解 取0.3092硒粉末+10ml油醇胺以 330℃持續半小時使其熔解 取0.3092硒粉末+10ml油醇胺以 330℃持續半小時使其熔解 取0.3092硒粉末+10ml油醇胺以 330℃持續半小時使其熔解 取0.3092硒粉末+10ml油醇胺以 330℃持續半小時使其熔解 取0.3092硒粉末+10ml油醇胺以 330℃持續半小時使其熔解 取0.3092硒粉末+10ml油醇胺以 330℃持續半小時使其熔解 取0.3092硒粉末+10ml油醇胺以 330℃持續半小時使其熔解 取硝酸鐵1(g)+10ml油醇胺以160℃ 除水半小時 取硝酸鐵1(g)+10ml油醇胺以160℃ 除水半小時 取硝酸鐵1(g)+10ml油醇胺以160℃ 除水半小時 取硝酸鐵1(g)+10ml油醇胺以160℃ 除水半小時 取硝酸鐵1(g)+10ml油醇胺以160℃ 除水半小時 取硝酸鐵1(g)+10ml油醇胺以160℃ 除水半小時 取硝酸鐵1(g)+10ml油醇胺以160℃ 除水半小時 取硝酸鐵1(g)+10ml油醇胺以160℃ 除水半小時 取硝酸鐵1(g)+10ml油醇胺以160℃ 除水半小時 用注射器快速住入 用注射器快速住入 用注射器快速住入 用注射器快速住入 用注射器快速住入 用注射器快速住入 用注射器快速住入 用注射器快速住入 降溫至160 ℃ 降溫至160 ℃ 將樣品倒入燒杯加入正極烷,放置在強力磁鐵上進行洗滌樣品 將樣品倒入燒杯加入正極烷,放置在強力磁鐵上進行洗滌樣品 將樣品倒入燒杯加入正極烷,放置在強力磁鐵上進行洗滌樣品 加入5ml油酸升溫至200℃持續1hr 加入5ml油酸升溫至200℃持續1hr 加入5ml油酸升溫至200℃持續1hr 加入5ml油酸升溫至200℃持續1hr 加入5ml油酸升溫至200℃持續1hr 加入5ml油酸升溫至200℃持續1hr 加入5ml油酸升溫至200℃持續1hr NiAs-type γ– Fe7Se8 ＜240℃ NiAs-type γ– Fe7Se8 ＜240℃ NiAs-type γ– Fe7Se8 ＜240℃ NiAs-type γ– Fe7Se8 ＜240℃ NiAs-type γ– Fe7Se8 ＜240℃ NiAs-type γ– Fe7Se8 ＜240℃ 再升溫至350℃ 0min 30min 降至室溫 1hr 再升溫至350℃ 0min 30min 降至室溫 1hr 再升溫至350℃ 0min 30min 降至室溫 1hr 再升溫至350℃ 0min 30min 降至室溫 1hr 再升溫至350℃ 0min 30min 降至室溫 1hr 烘乾樣品得到粉末 烘乾樣品得到粉末 烘乾樣品得到粉末 烘乾樣品得到粉末 當溫度＞335 ℃α-FeSe → NiAs-type γ– Fe7Se8 240℃ ＜T＜ 388℃ 當溫度＞335 ℃α-FeSe → NiAs-type γ– Fe7Se8 240℃ ＜T＜ 388℃

  9. 實驗方法(氯化亞鐵) 通氬氣 通氬氣 通氬氣 通氬氣 通氬氣 通氬氣 通氬氣 通氬氣 通氬氣 通氬氣 取0.1678硒粉末+10ml油醇胺以 330℃持續半小時使其熔解 取硝酸鐵0.3976(g)+10ml油醇胺以 160℃除水半小時 降溫至40 ℃ 用注射器快速住入 用注射器快速住入 用注射器快速住入 用注射器快速住入 用注射器快速住入 用注射器快速住入 用注射器快速住入 用注射器快速住入 降溫至40 ℃ 將樣品倒入燒杯加入正極烷,放置在強力磁鐵上進行洗滌樣品 將樣品倒入燒杯加入正極烷,放置在強力磁鐵上進行洗滌樣品 將樣品倒入燒杯加入正極烷,放置在強力磁鐵上進行洗滌樣品 升溫至200℃持續1hr 再升溫至350℃ 0min 20min 30min 50min 1hr 降至室溫 烘乾樣品得到粉末 烘乾樣品得到粉末 烘乾樣品得到粉末 烘乾樣品得到粉末

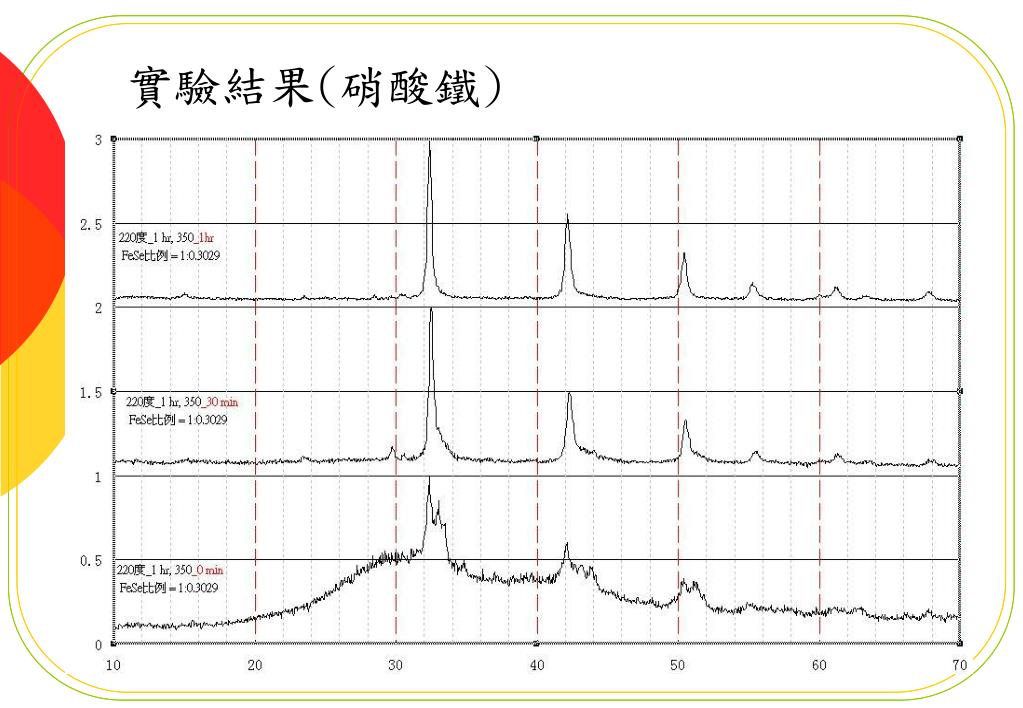

  10. 實驗結果(硝酸鐵)

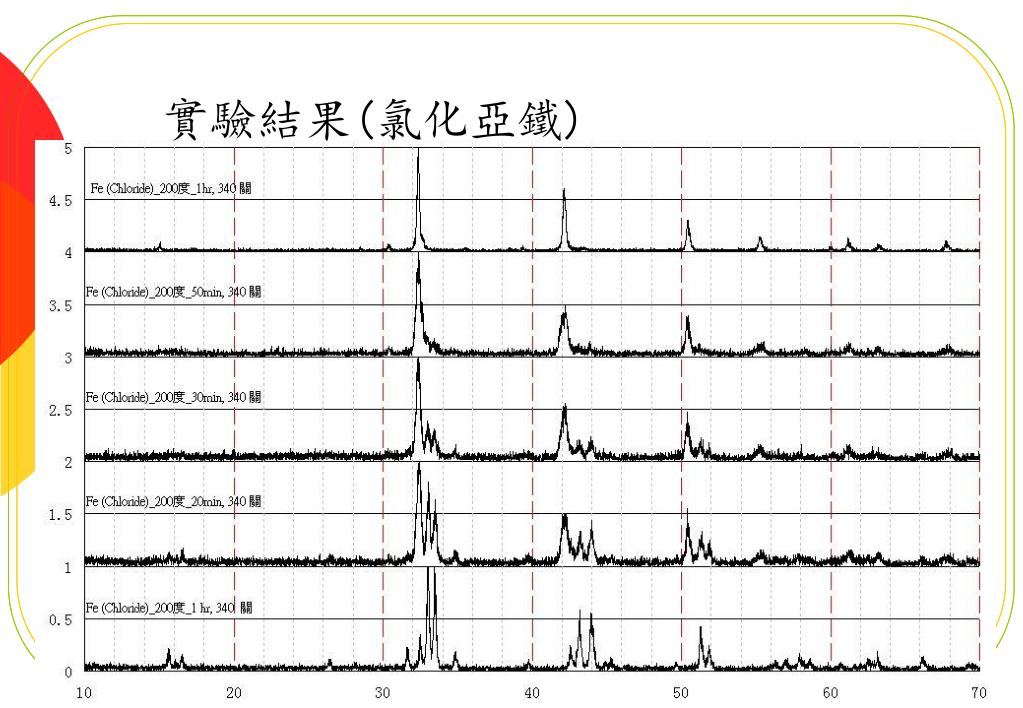

  11. 實驗結果(氯化亞鐵)

  12. 未來工作 EPR TEM MCD XPS

  13. 未來工作(SQUID) • 以超導量子干涉儀(SQUID)測量樣品的磁化量(magnetization; M)對溫度變化之關係、不同溫度時的磁化(滯)曲線M(T,H)，以決定樣品因粒子粒徑不同時的飽和磁化量MS、頑磁力(coercivity) HC 與磁異向性。

  14. 感謝聆聽!! 從一開始的借鏡，到與組員間的討論，設計出

More Related
