Design Patterns

1. Design Patterns Introductie Verschillende design patterns

2. Een kataloog van 23 patronen. • Een klasieker in software engineering, behoort tot de vaste vocabulaire van software ontwikkelaar “Gang of Four” (GOF), 1995

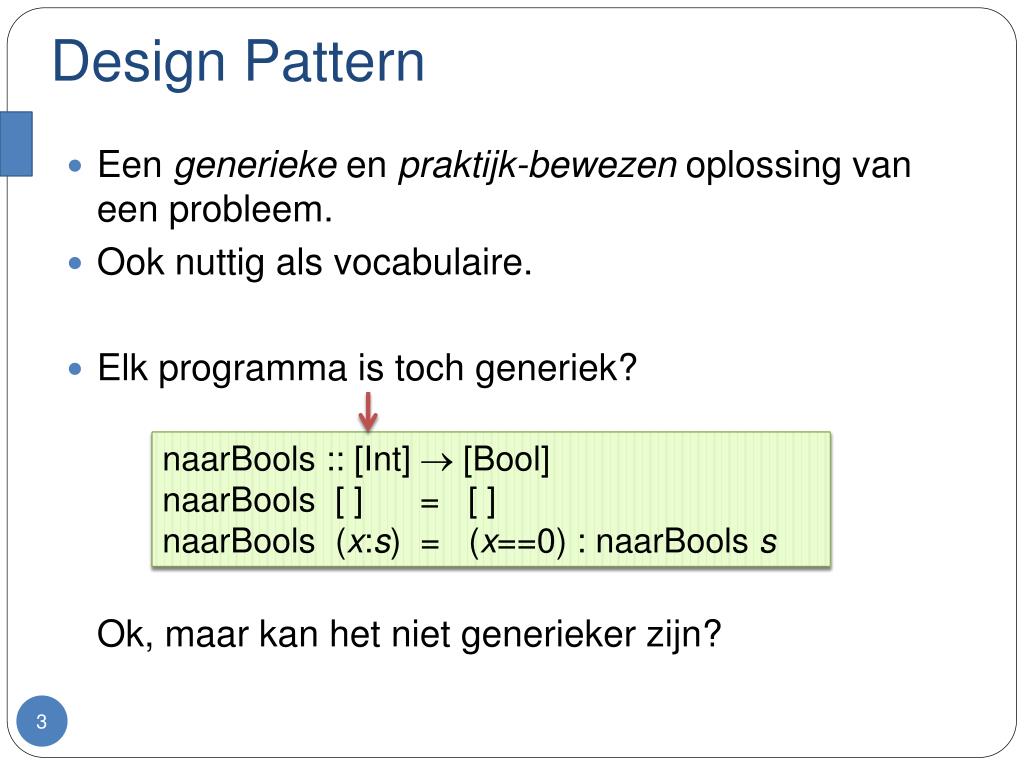

3. Design Pattern • Een generieke en praktijk-bewezen oplossing van een probleem. • Ook nuttig als vocabulaire. • Elk programma is toch generiek?Ok, maar kan het niet generieker zijn? naarBools :: [Int]  [Bool] naarBools [ ] = [ ] naarBools (x:s) = (x==0) : naarBoolss

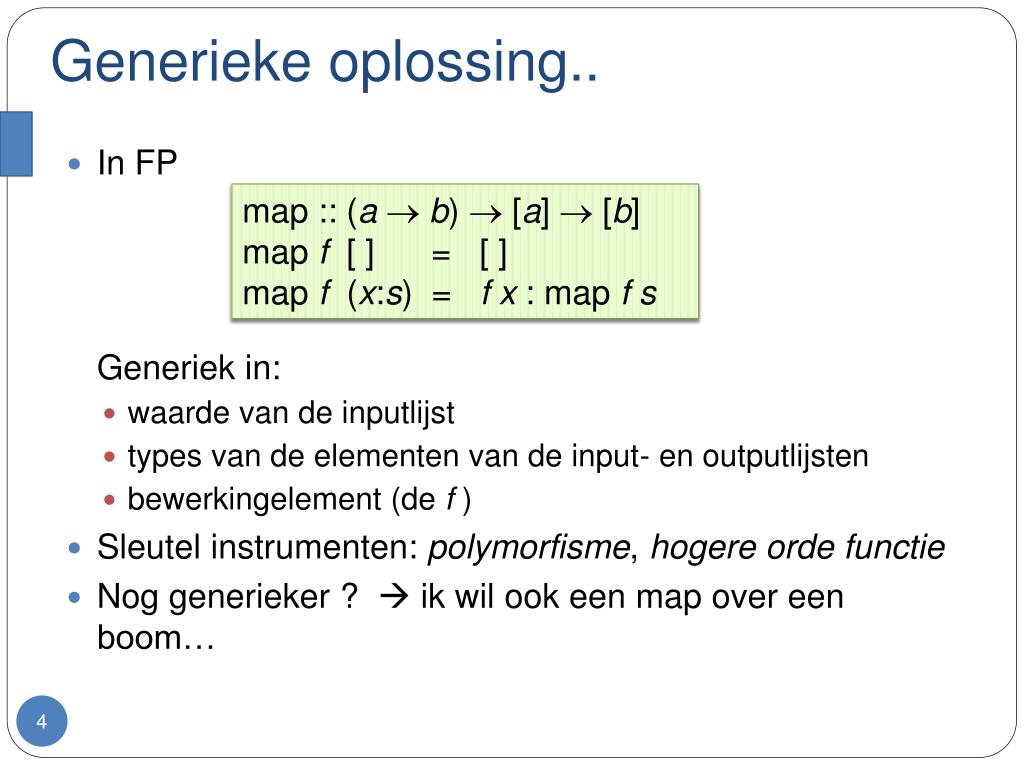

4. Generieke oplossing.. • In FPGeneriek in: • waarde van de inputlijst • types van de elementen van de input- en outputlijsten • bewerkingelement (de f ) • Sleutel instrumenten: polymorfisme, hogere orde functie • Nog generieker ?  ik wil ook een map over een boom… map :: (a  b)  [a]  [b] map f [ ] = [ ] map f (x:s) = f x : map fs

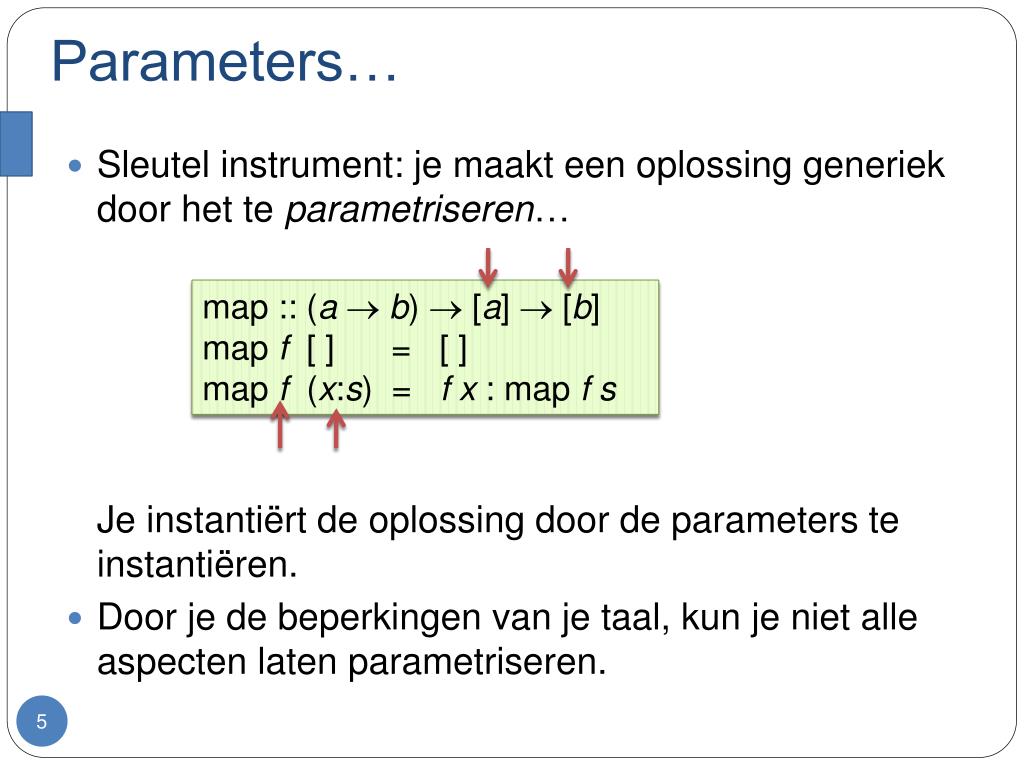

5. Parameters… • Sleutel instrument: je maakt een oplossing generiek door het te parametriseren…Je instantiërt de oplossing door de parameters te instantiëren. • Door je de beperkingen van je taal, kun je niet alle aspecten laten parametriseren. map :: (a  b)  [a]  [b] map f [ ] = [ ] map f (x:s) = f x : map fs

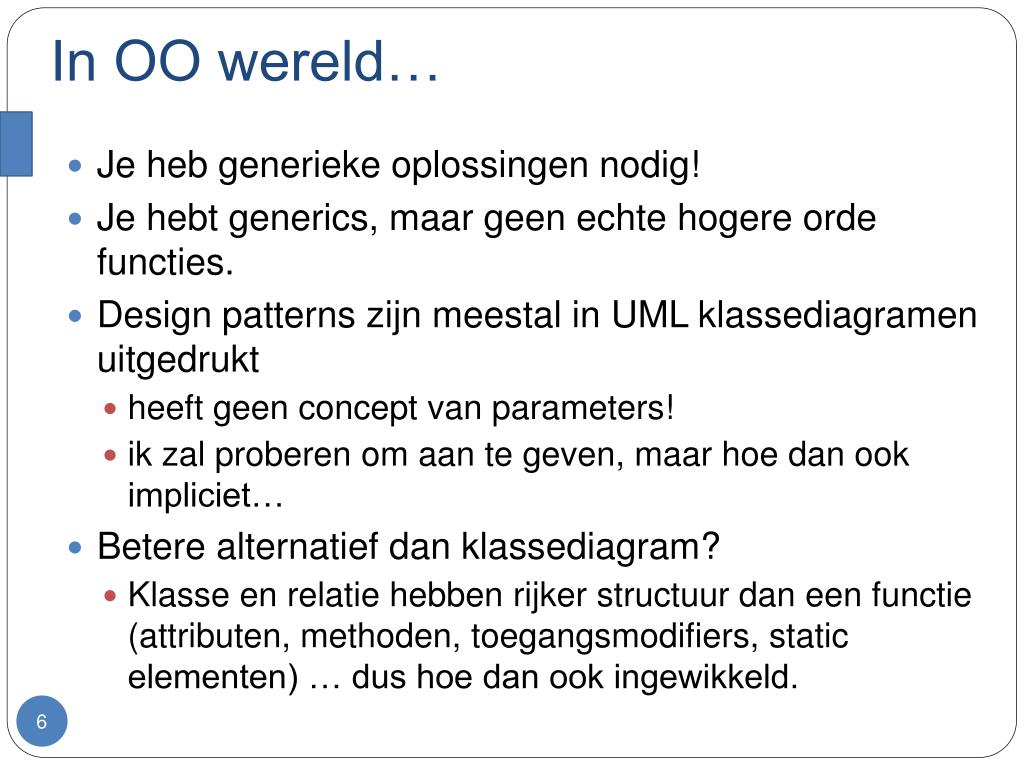

6. In OO wereld… • Je heb generieke oplossingen nodig! • Je hebt generics, maar geen echte hogere orde functies. • Design patterns zijn meestal in UML klassediagramen uitgedrukt • heeft geen concept van parameters! • ik zal proberen om aan te geven, maar hoe dan ook impliciet… • Betere alternatief dan klassediagram? • Klasse en relatie hebben rijker structuur dan een functie (attributen, methoden, toegangsmodifiers, static elementen) … dus hoe dan ook ingewikkeld.

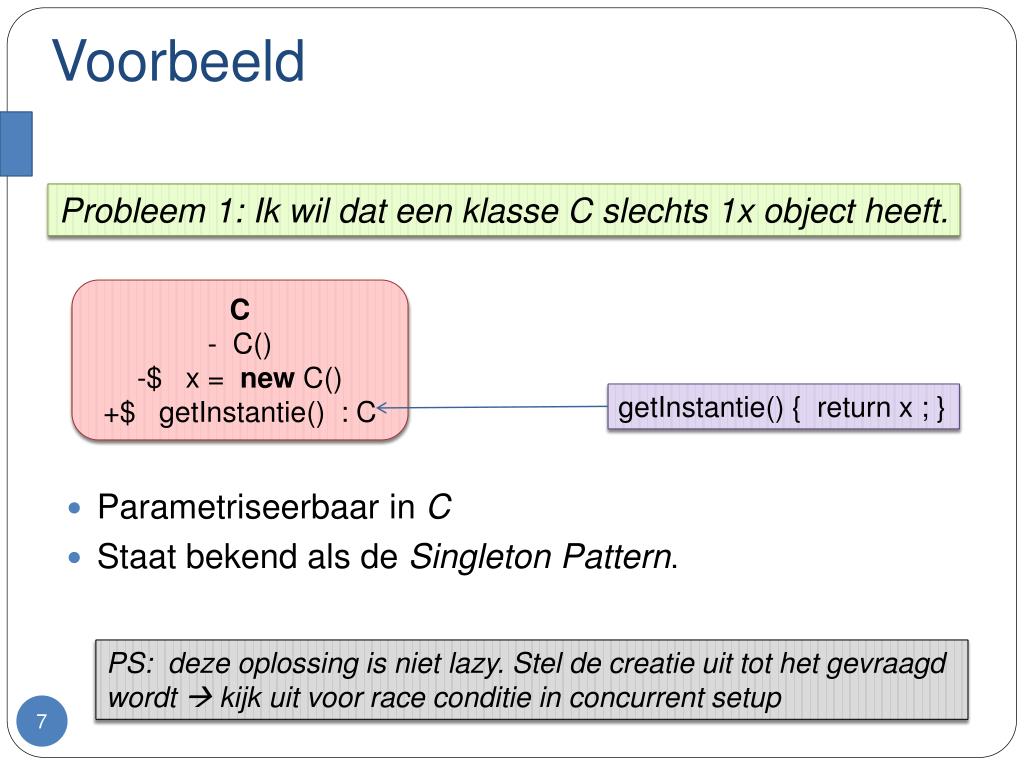

7. Voorbeeld • Parametriseerbaar in C • Staat bekend als de Singleton Pattern. Probleem 1: Ik wil dat een klasse C slechts 1x object heeft. • C • C() • $ x = new C() • +$ getInstantie() : C getInstantie() { return x ; } PS: deze oplossing is niet lazy. Stel de creatie uit tot het gevraagd wordt  kijk uit voor race conditie in concurrent setup

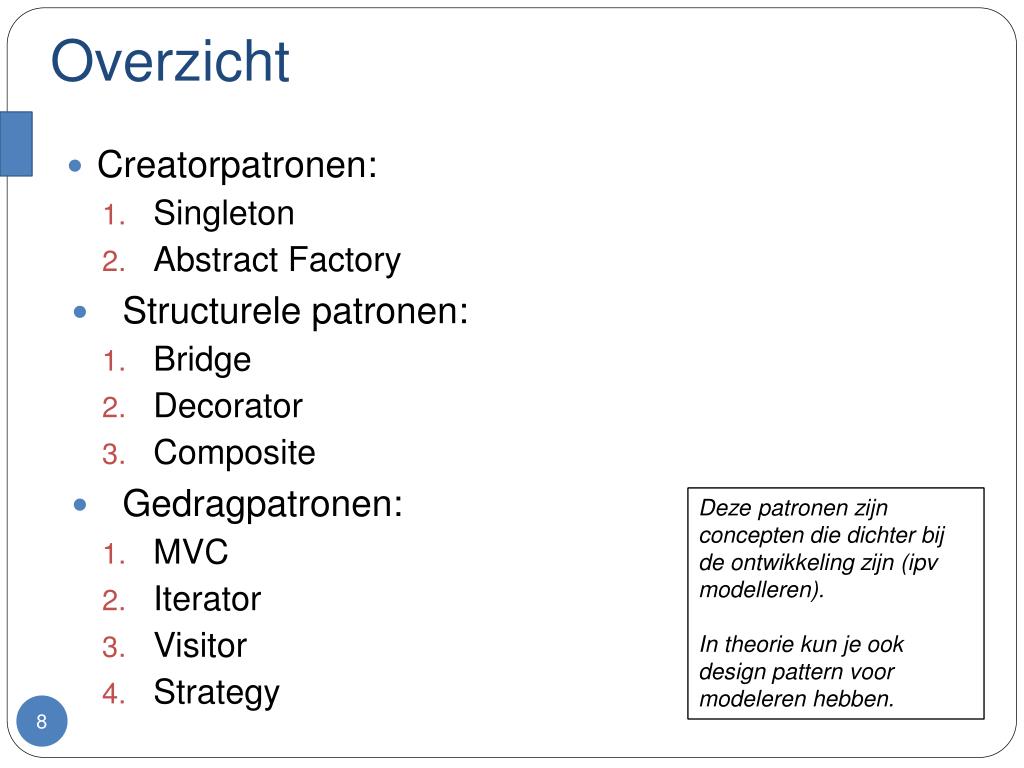

8. Overzicht • Creatorpatronen: • Singleton • Abstract Factory • Structurele patronen: • Bridge • Decorator • Composite • Gedragpatronen: • MVC • Iterator • Visitor • Strategy Deze patronen zijn concepten die dichter bij de ontwikkeling zijn (ipv modelleren). In theorie kun je ook design pattern voor modeleren hebben.

9. Abstract factory pattern • Probleem 2 : • Ik heb een set van producten (zoals Peer, Appel), en varianten (zoals Hollandse Peer/Appel, Belgische Peer/Appel). • Ik wil een set van methodes om objecten uit een variant te genereren. Product Client Appel Peer Ja, het kan via de constructoren maar, een cliënt klasse zou dus alle 4 constructoren moeten kennen  veel koppeling HollandseAppel HollandsePeer BelgischeAppel BelgischePeer

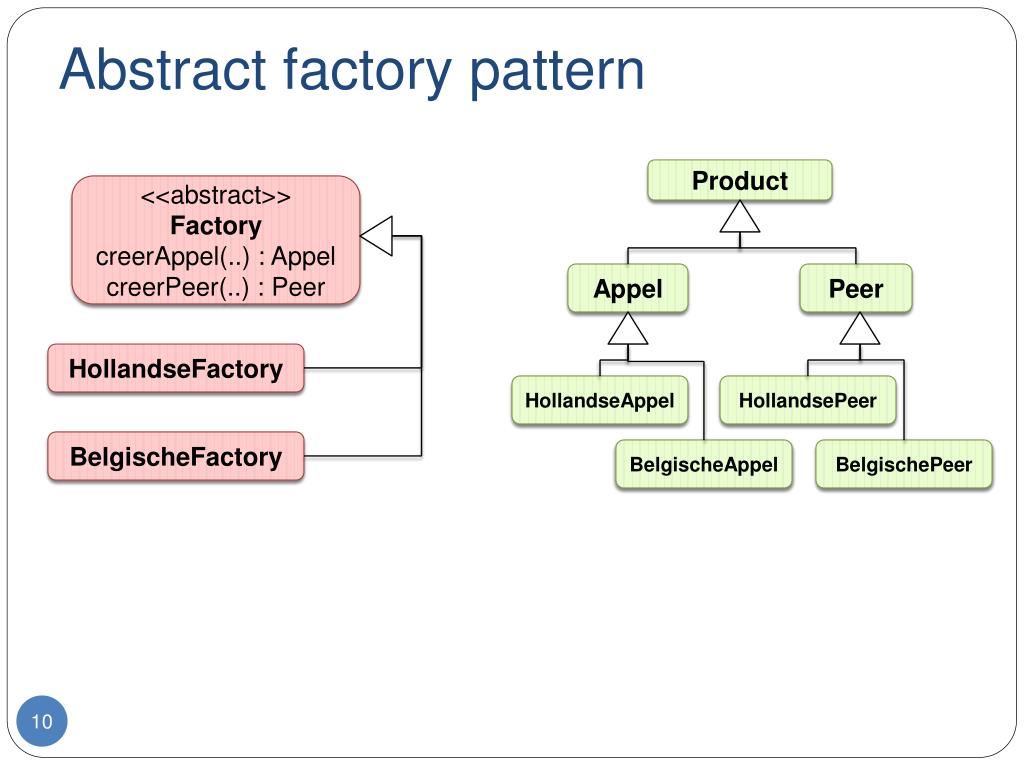

10. Abstract factory pattern Product <<abstract>> Factory creerAppel(..) : Appel creerPeer(..) : Peer Appel Peer HollandseFactory HollandseAppel HollandsePeer BelgischeFactory BelgischeAppel BelgischePeer

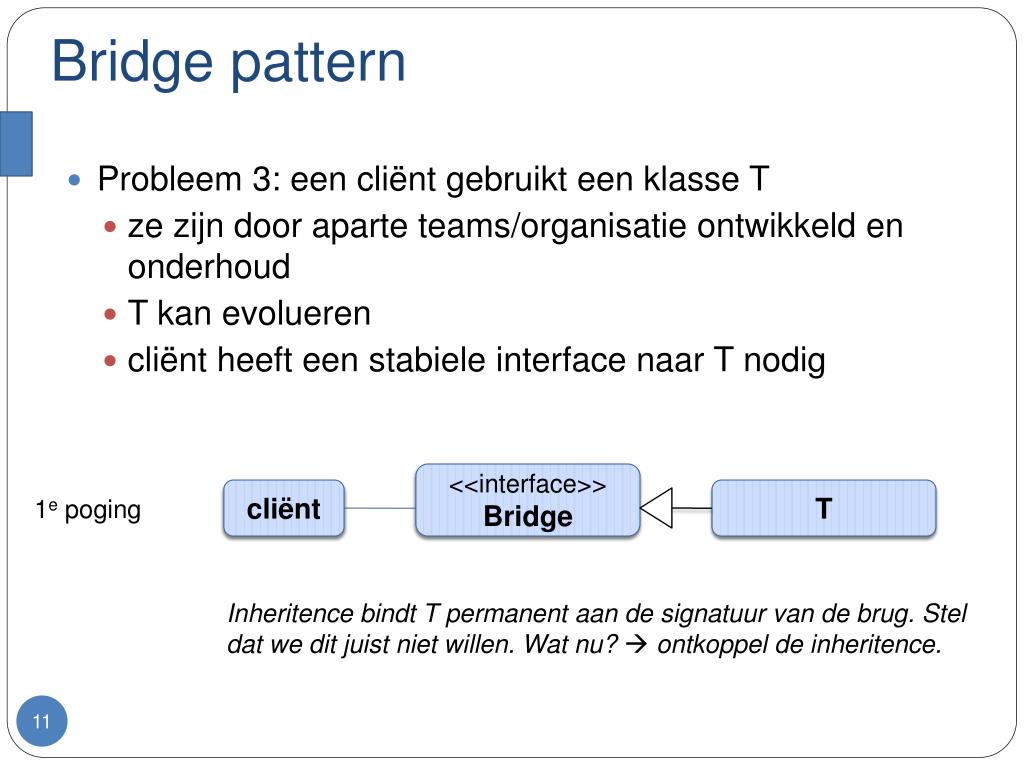

11. Bridge pattern • Probleem 3: een cliënt gebruikt een klasse T • ze zijn door aparte teams/organisatie ontwikkeld en onderhoud • T kan evolueren • cliënt heeft een stabiele interface naar T nodig <<interface>> Bridge cliënt T 1e poging Inheritence bindt T permanent aan de signatuur van de brug. Stel dat we dit juist niet willen. Wat nu?  ontkoppel de inheritence.

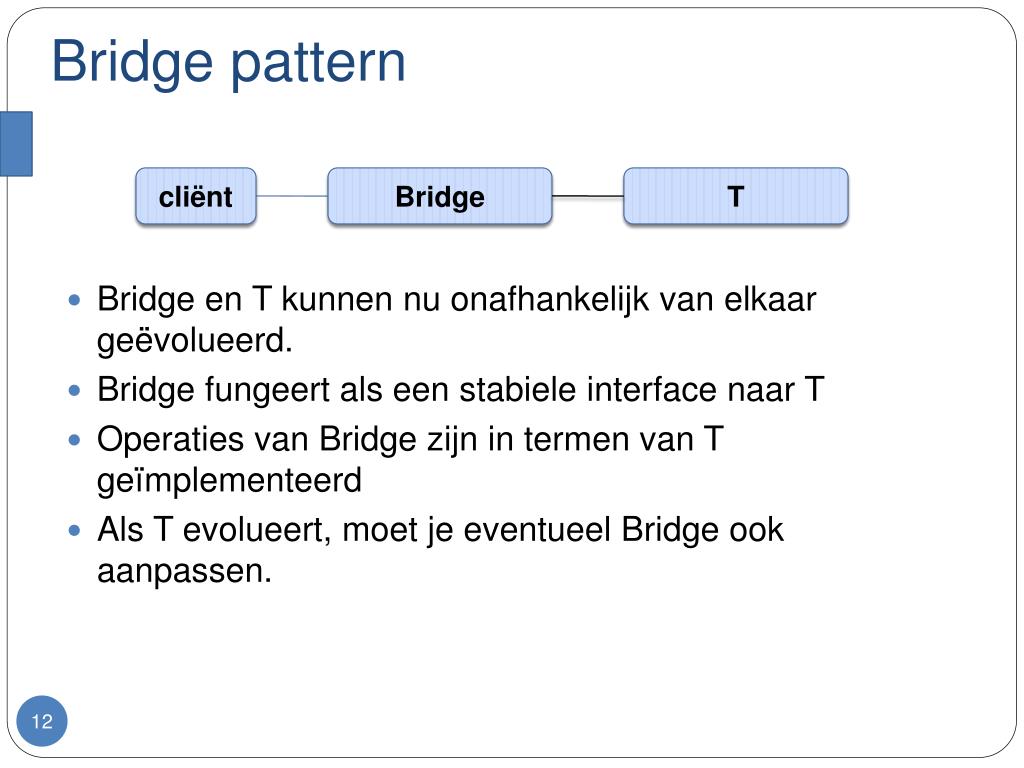

12. Bridge pattern • Bridge en T kunnen nu onafhankelijk van elkaar geëvolueerd. • Bridge fungeert als een stabiele interface naar T • Operaties van Bridge zijn in termen van T geïmplementeerd • Als T evolueert, moet je eventueel Bridge ook aanpassen. cliënt Bridge T

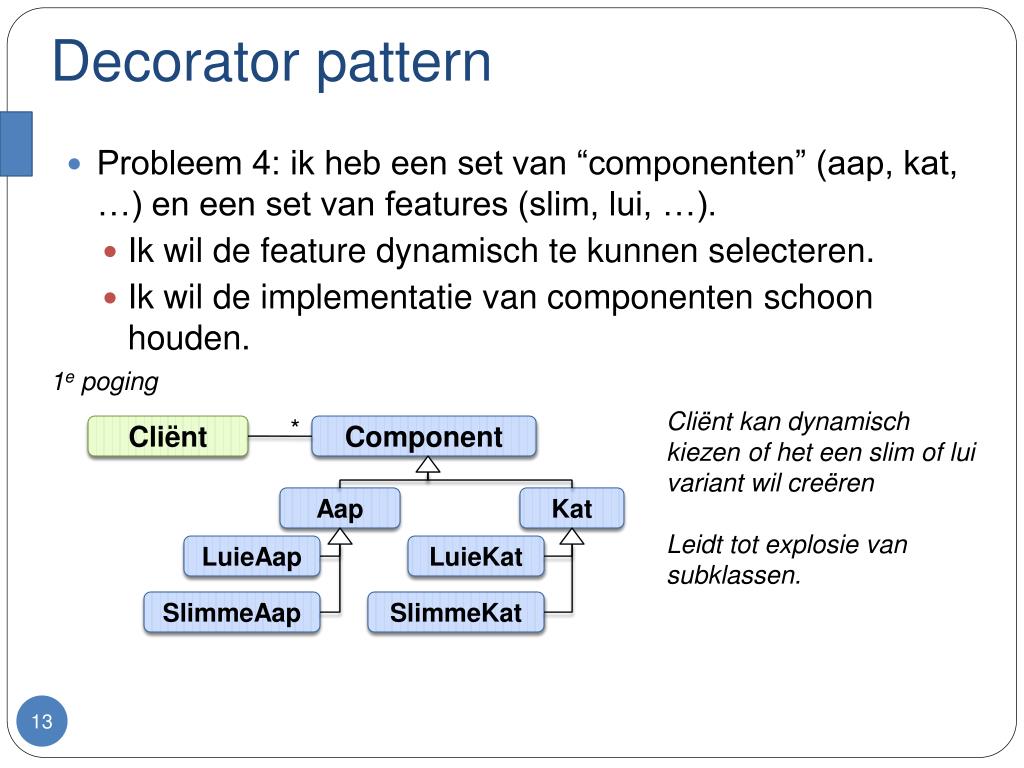

13. Decorator pattern • Probleem 4: ik heb een set van “componenten” (aap, kat, …) en een set van features (slim, lui, …). • Ik wil de feature dynamisch te kunnen selecteren. • Ik wil de implementatie van componenten schoon houden. 1e poging Cliënt kan dynamisch kiezen of het een slim of lui variant wil creëren Leidt tot explosie van subklassen. * Cliënt Component Aap Kat LuieAap LuieKat SlimmeAap SlimmeKat

14. Decorator pattern • Decorator is ook een component! Dus we hoeven de interface naar de client niet te veranderen. • Decorator is een wrapper over een echte component. Component operatie(…) * Cliënt Decorator Aap LuieDecorator Kat SlimmeDecorator • Een decorator injecteert een feature door: • extra attributen (rijker toestand) • operatie(..) te herdefinieren

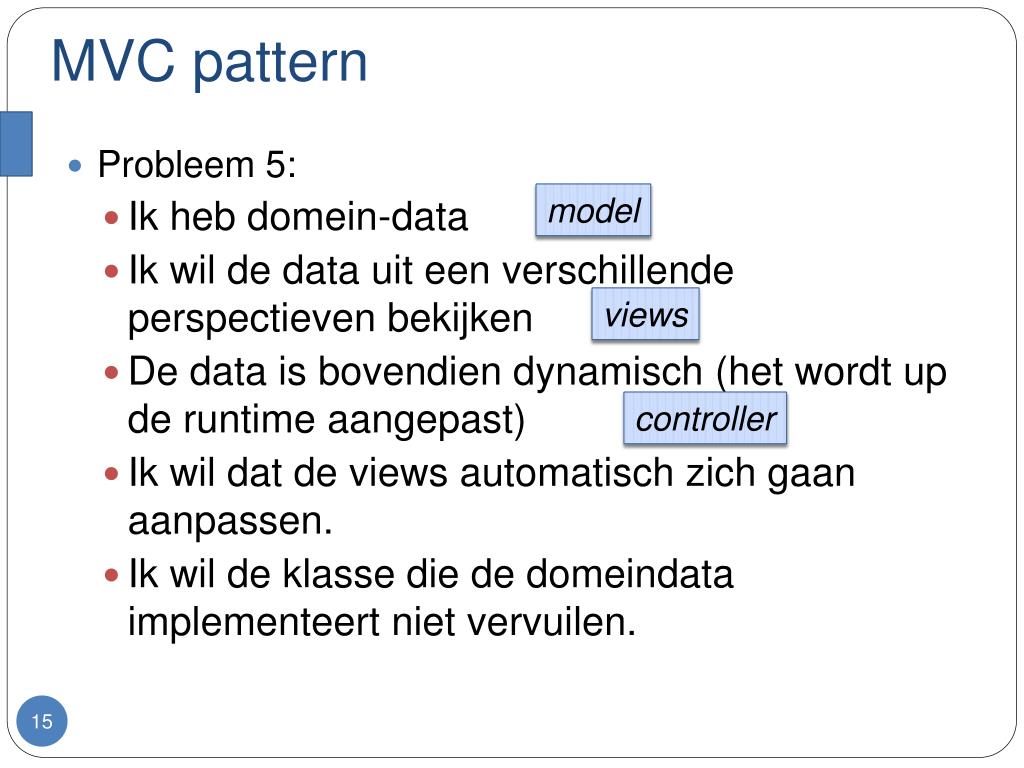

15. MVC pattern • Probleem 5: • Ik heb domein-data • Ik wil de data uit een verschillende perspectieven bekijken • De data is bovendien dynamisch (het wordt up de runtime aangepast) • Ik wil dat de views automatisch zich gaan aanpassen. • Ik wil de klasse die de domeindata implementeert niet vervuilen. model views controller

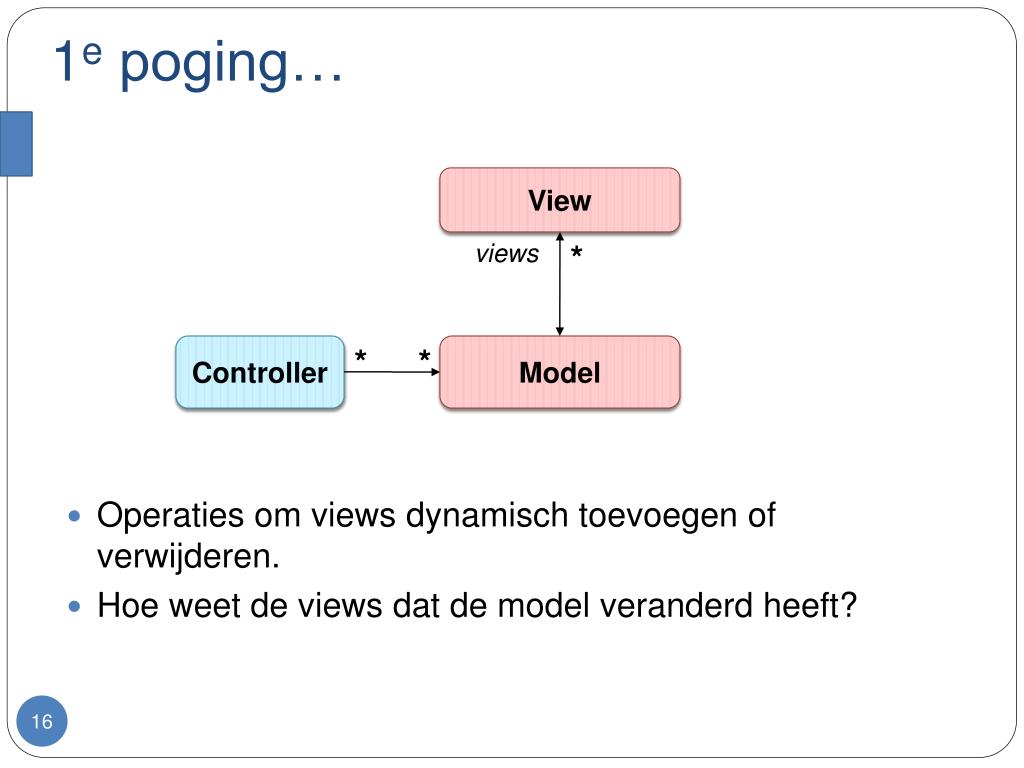

16. 1e poging… • Operaties om views dynamisch toevoegen of verwijderen. • Hoe weet de views dat de model veranderd heeft? View views * Controller Model * *

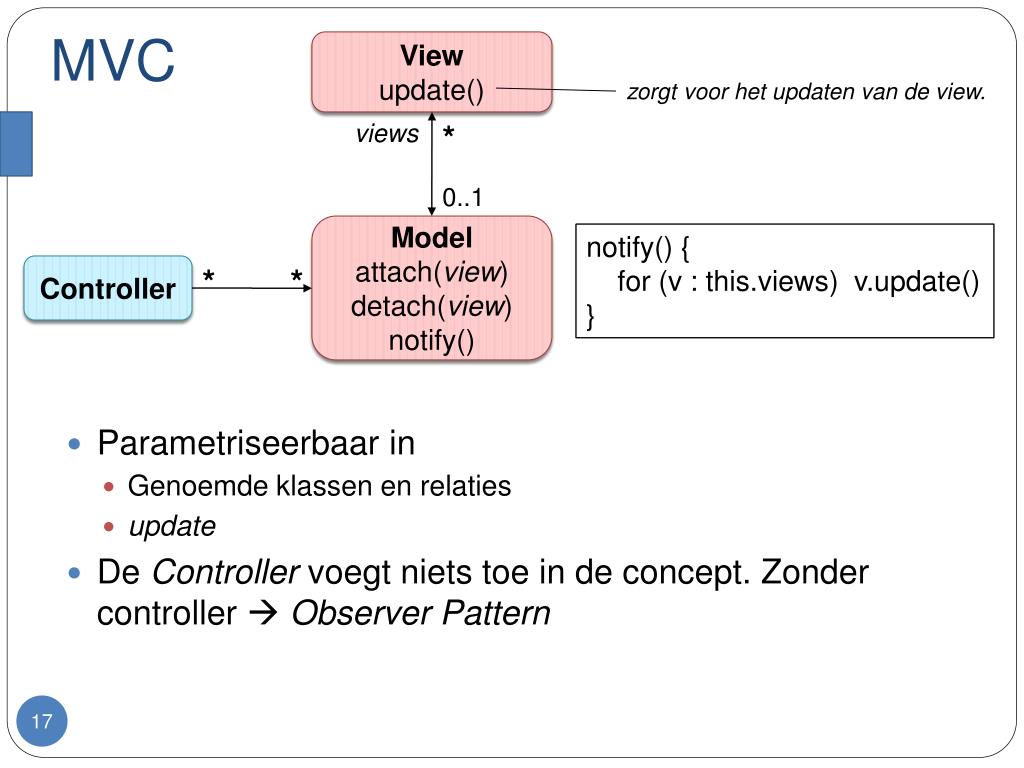

17. MVC View update() zorgt voor het updaten van de view. views * • Parametriseerbaar in • Genoemde klassen en relaties • update • De Controller voegt niets toe in de concept. Zonder controller  Observer Pattern 0..1 Model attach(view) detach(view) notify() notify() { for (v : this.views) v.update() } Controller * *

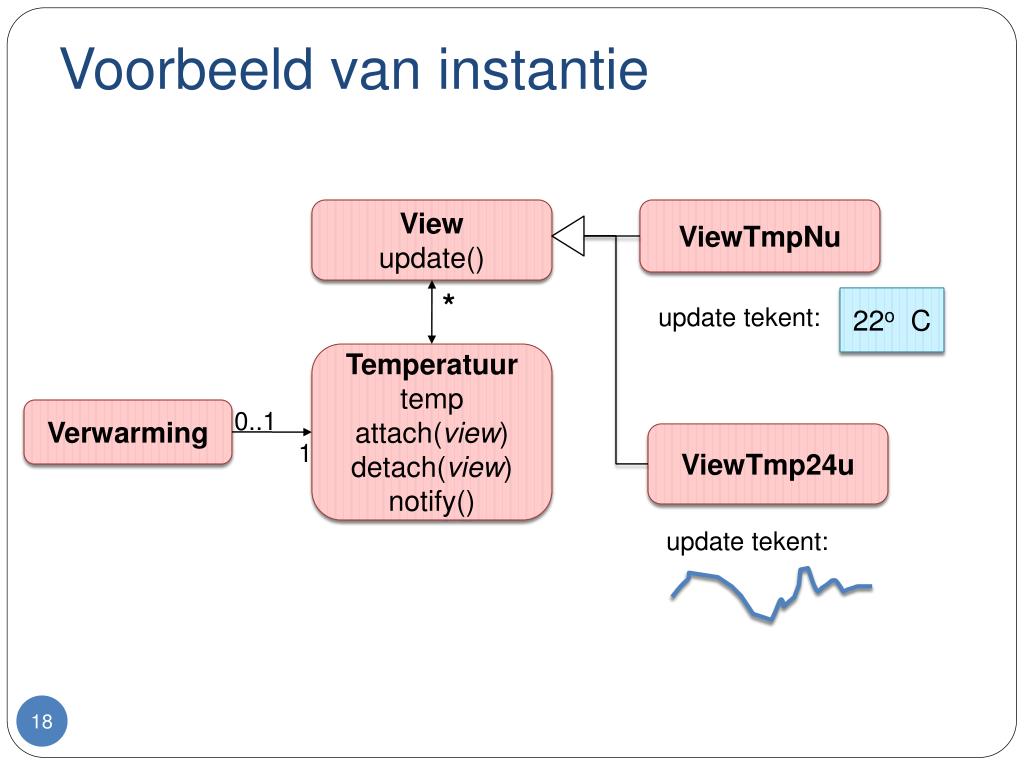

18. Voorbeeld van instantie View update() ViewTmpNu * 22o C update tekent: Temperatuur temp attach(view) detach(view) notify() 0..1 Verwarming ViewTmp24u 1 update tekent:

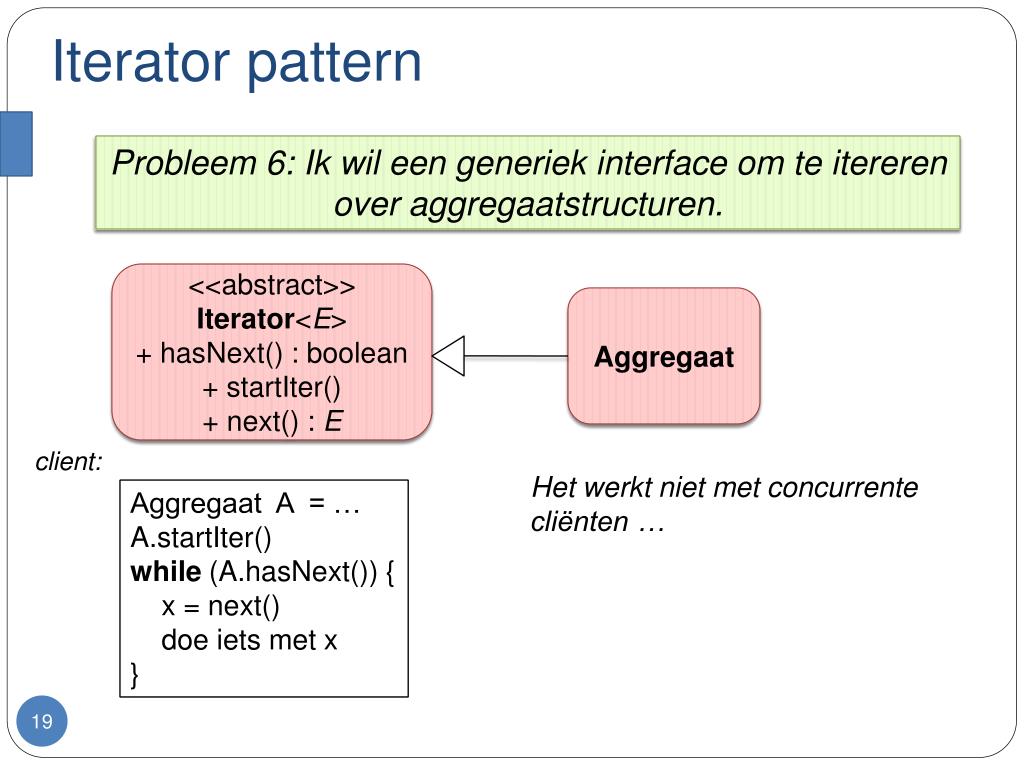

19. Iterator pattern Probleem 6: Ik wil een generiek interface om te itereren over aggregaatstructuren. <<abstract>> Iterator<E> + hasNext() : boolean + startIter() + next() : E Aggregaat client: Het werkt niet met concurrente cliënten … Aggregaat A = … A.startIter() while (A.hasNext()) { x = next() doe iets met x }

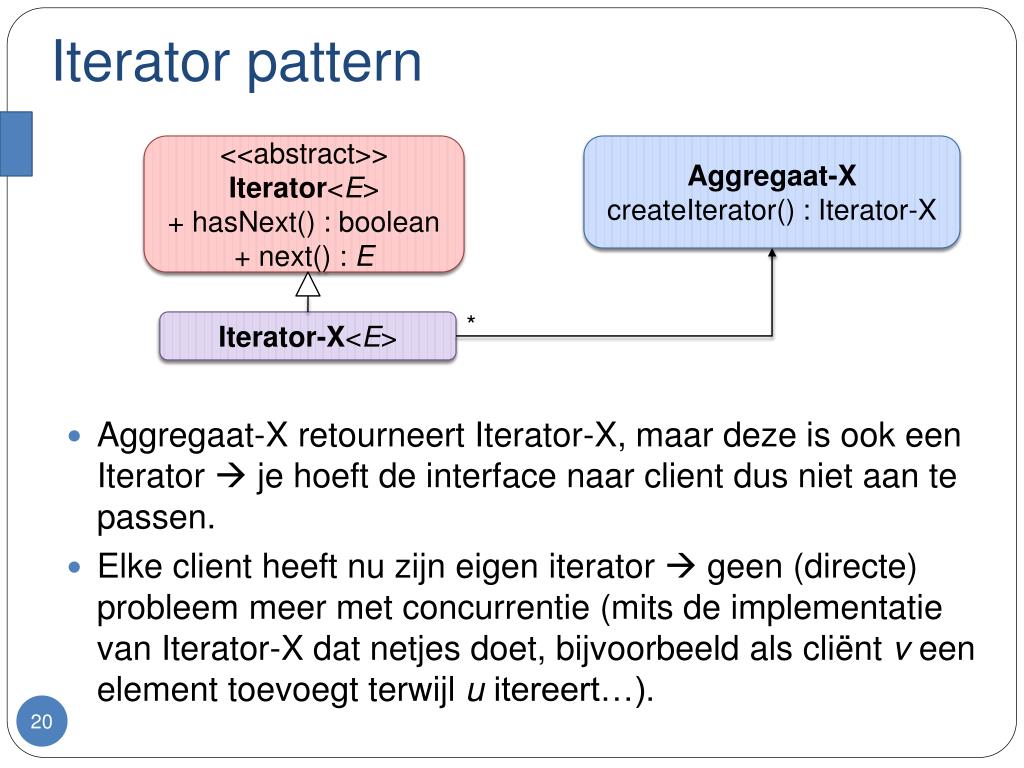

20. Iterator pattern • Aggregaat-X retourneert Iterator-X, maar deze is ook een Iterator  je hoeft de interface naar client dus niet aan te passen. • Elke client heeft nu zijn eigen iterator  geen (directe) probleem meer met concurrentie (mits de implementatie van Iterator-X dat netjes doet, bijvoorbeeld als cliënt v een element toevoegt terwijl u itereert…). <<abstract>> Iterator<E> + hasNext() : boolean + next() : E Aggregaat-X createIterator() : Iterator-X * Iterator-X<E>

21. Composite pattern • Twee aparte aggregaties (minder mooi) • Composiet en element hebben vaak gemeenschappelijk attributen (serienr, kleur, …) Probleem 7: ik wil recursie doen over een composiet/element structuur (boom). 1e poging 0..1 Composiet Element * * 0..1 c E c E E

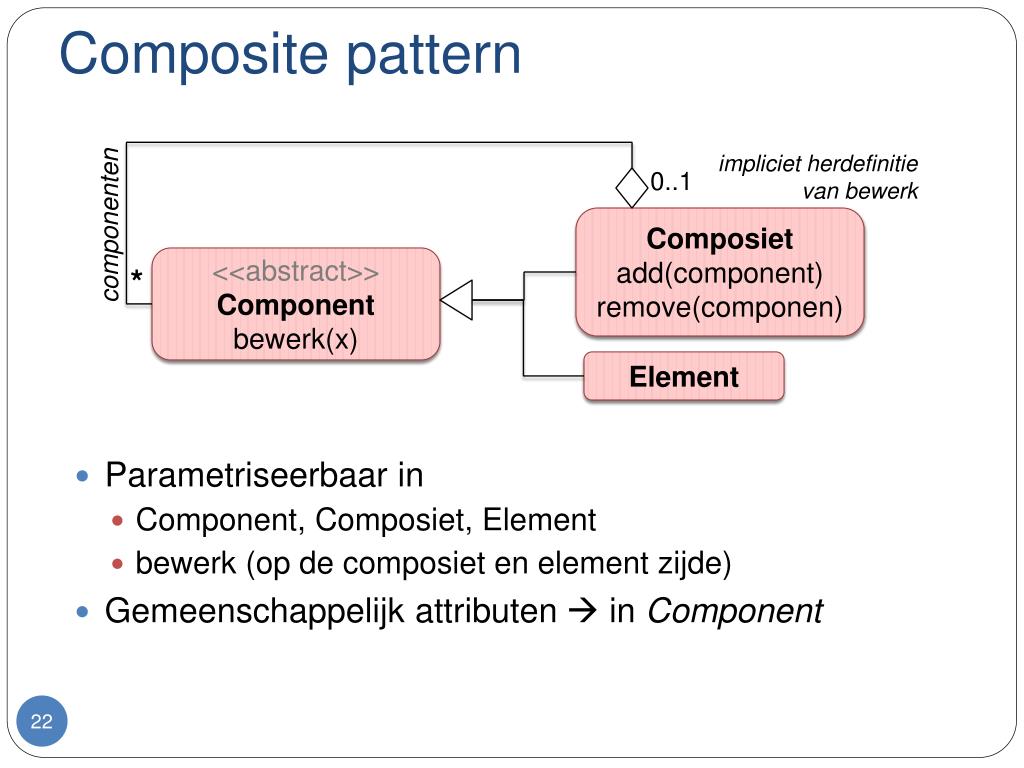

22. Composite pattern impliciet herdefinitie van bewerk 0..1 componenten Composiet add(component) remove(componen) <<abstract>> Component bewerk(x) * Element • Parametriseerbaar in • Component, Composiet, Element • bewerk (op de composiet en element zijde) • Gemeenschappelijk attributen  in Component

23. Voorbeeld van instantie 0..1 producten Pakket add(product) remove(product) <<abstract>> Product naam getPrijs() * Item prijs getPrijs() getPrijs() { return prijs } getPrijs() { s = 0for (c : this.producten) s += c.getPrijs() return s}

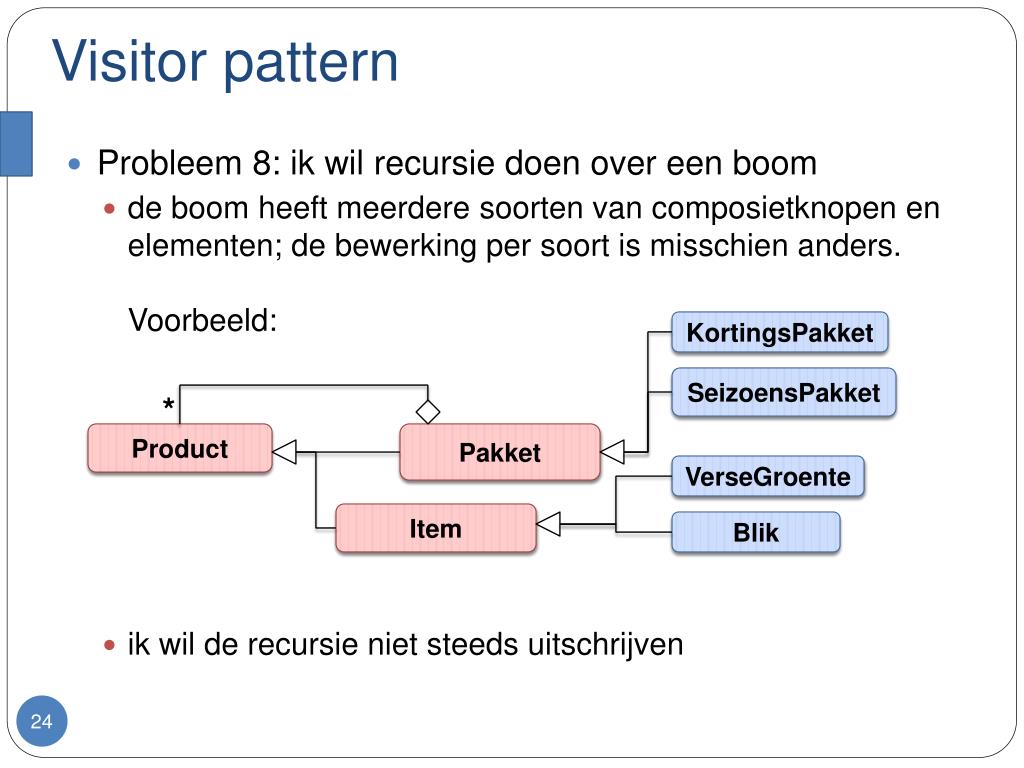

24. Visitor pattern • Probleem 8: ik wil recursie doen over een boom • de boom heeft meerdere soorten van composietknopen en elementen; de bewerking per soort is misschien anders. Voorbeeld: • ik wil de recursie niet steeds uitschrijven KortingsPakket SeizoensPakket * Product Pakket VerseGroente Item Blik

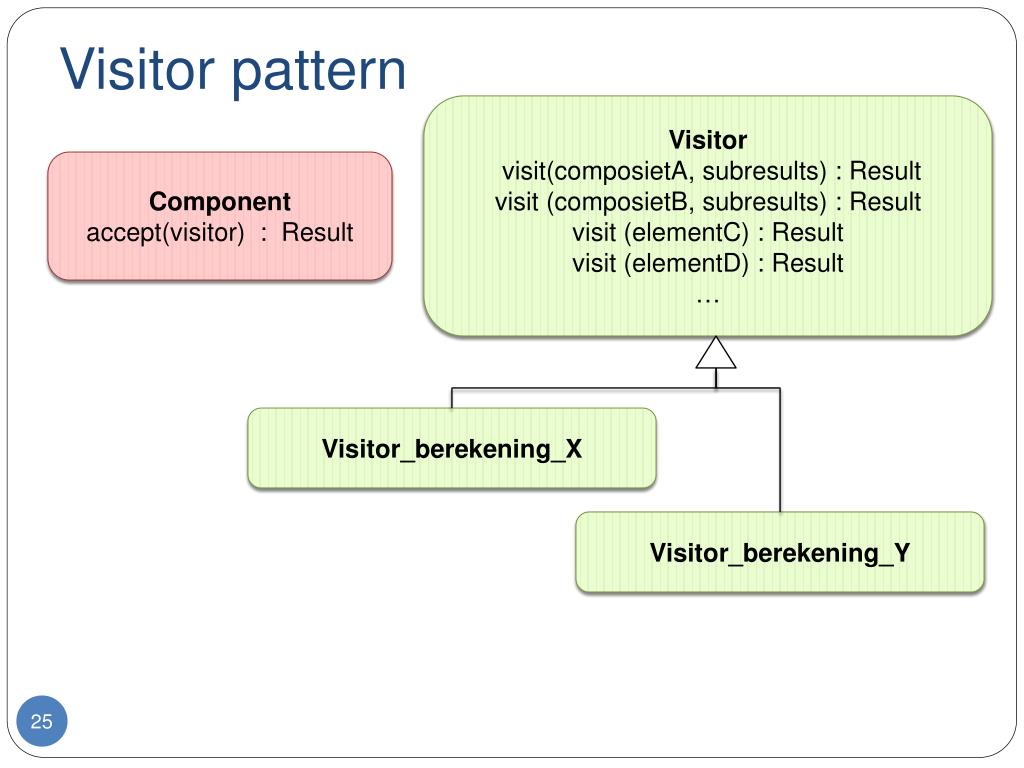

25. Visitor pattern Visitor visit(composietA, subresults) : Result visit (composietB, subresults) : Result visit (elementC) : Result visit (elementD) : Result … Component accept(visitor) : Result Visitor_berekening_X Visitor_berekening_Y

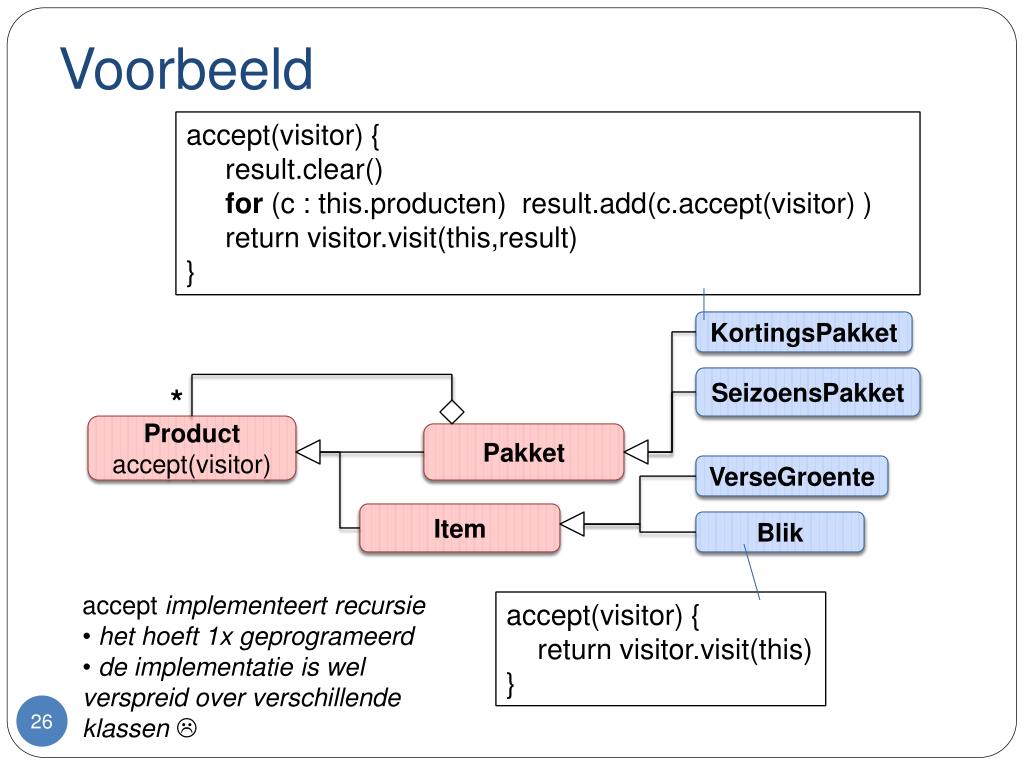

26. Voorbeeld accept(visitor) { result.clear() for (c : this.producten) result.add(c.accept(visitor) ) return visitor.visit(this,result) } KortingsPakket SeizoensPakket * Product accept(visitor) Pakket VerseGroente Item Blik • accept implementeert recursie • het hoeft 1x geprogrameerd • de implementatie is wel verspreid over verschillende klassen  accept(visitor) { return visitor.visit(this) }

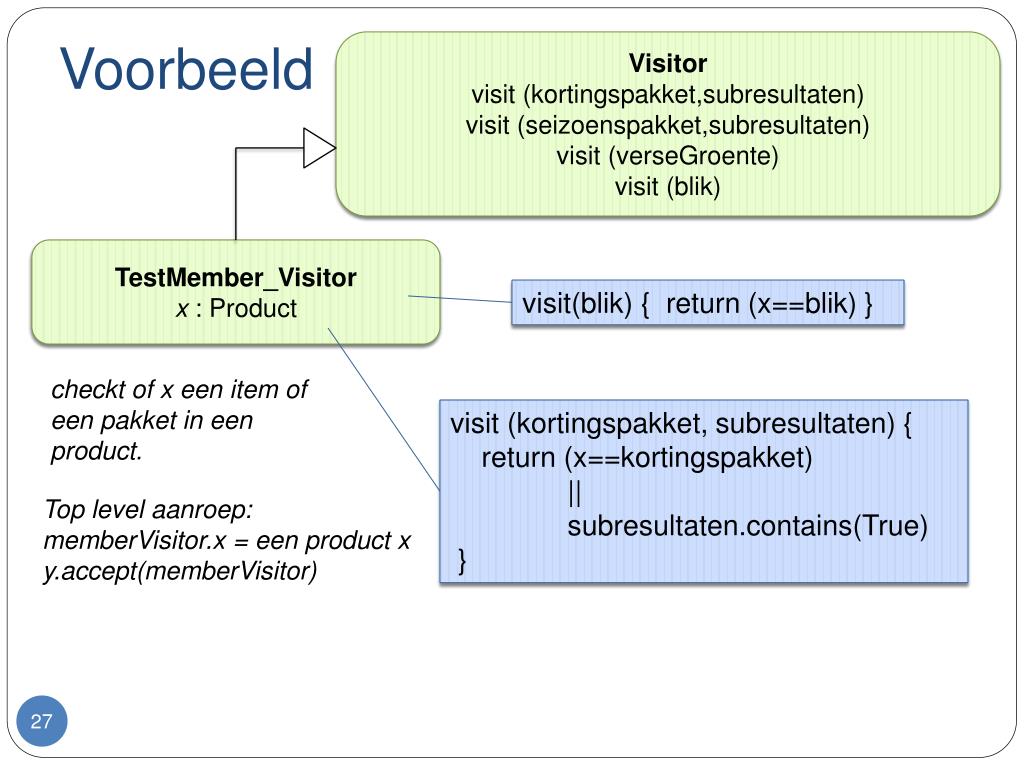

27. Voorbeeld Visitor visit (kortingspakket,subresultaten) visit (seizoenspakket,subresultaten) visit (verseGroente) visit (blik) TestMember_Visitor x : Product visit(blik) { return (x==blik) } checkt of x een item of een pakket in een product. visit (kortingspakket, subresultaten) { return (x==kortingspakket) || subresultaten.contains(True) } Top level aanroep: memberVisitor.x = een product x y.accept(memberVisitor)

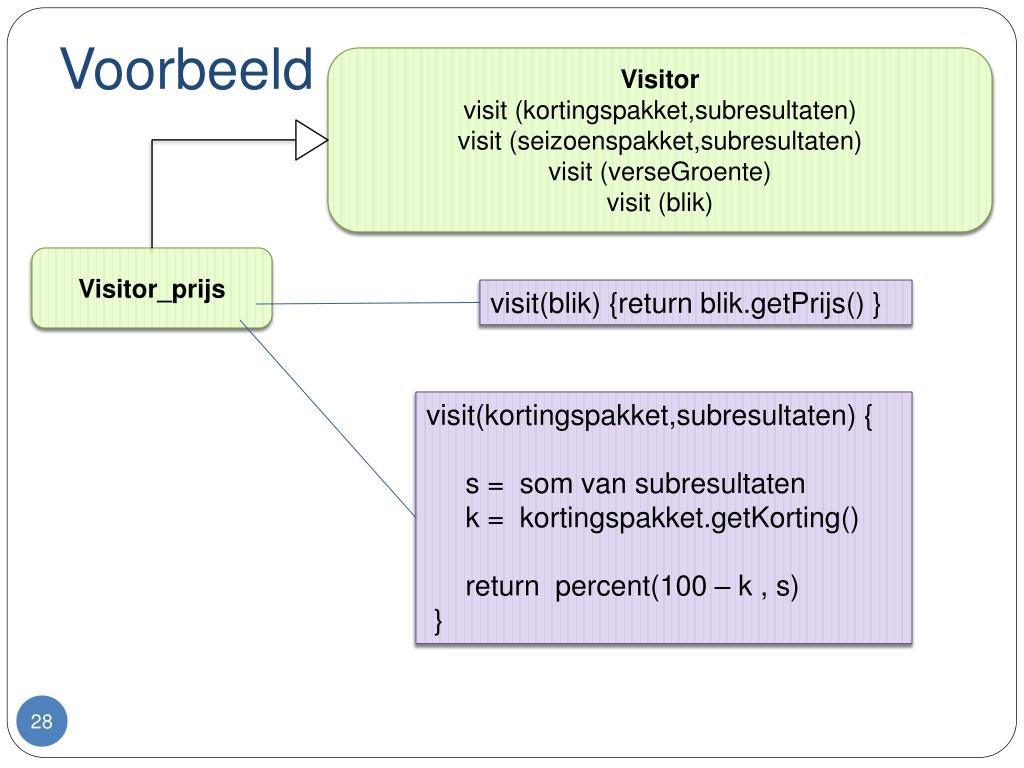

28. Voorbeeld Visitor visit (kortingspakket,subresultaten) visit (seizoenspakket,subresultaten) visit (verseGroente) visit (blik) Visitor_prijs visit(blik) {return blik.getPrijs() } visit(kortingspakket,subresultaten) { s = som van subresultaten k = kortingspakket.getKorting() return percent(100 – k , s) }

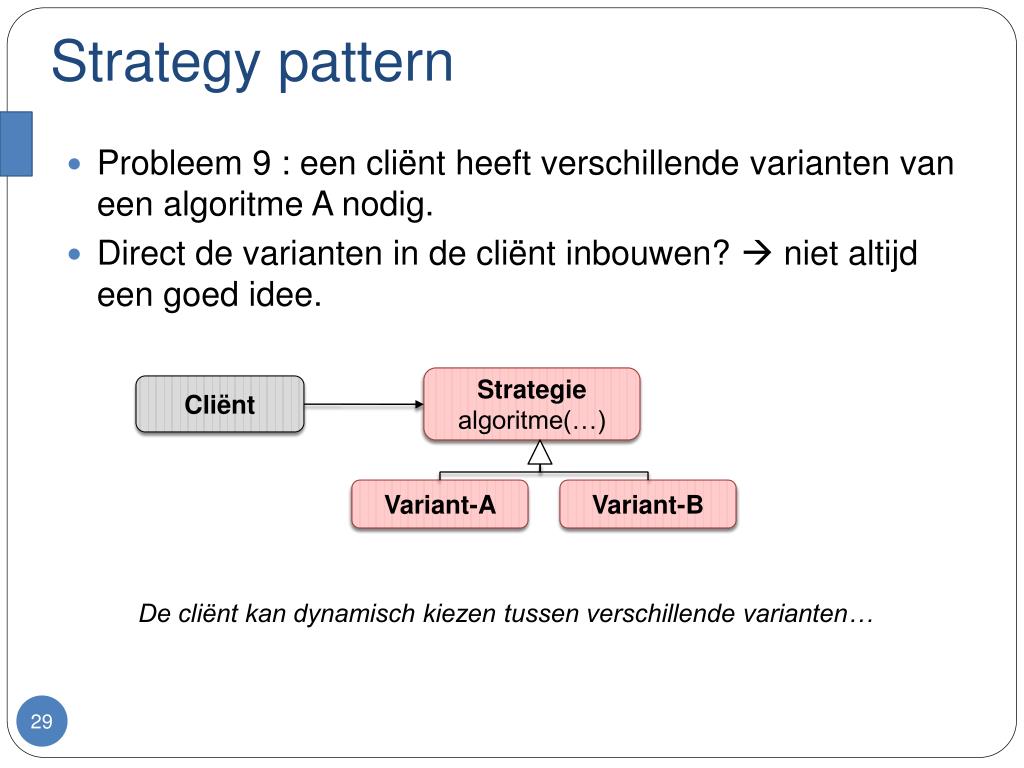

29. Strategy pattern • Probleem 9 : een cliënt heeft verschillende varianten van een algoritme A nodig. • Direct de varianten in de cliënt inbouwen?  niet altijd een goed idee. Strategie algoritme(…) Cliënt Variant-A Variant-B De cliënt kan dynamisch kiezen tussen verschillende varianten…

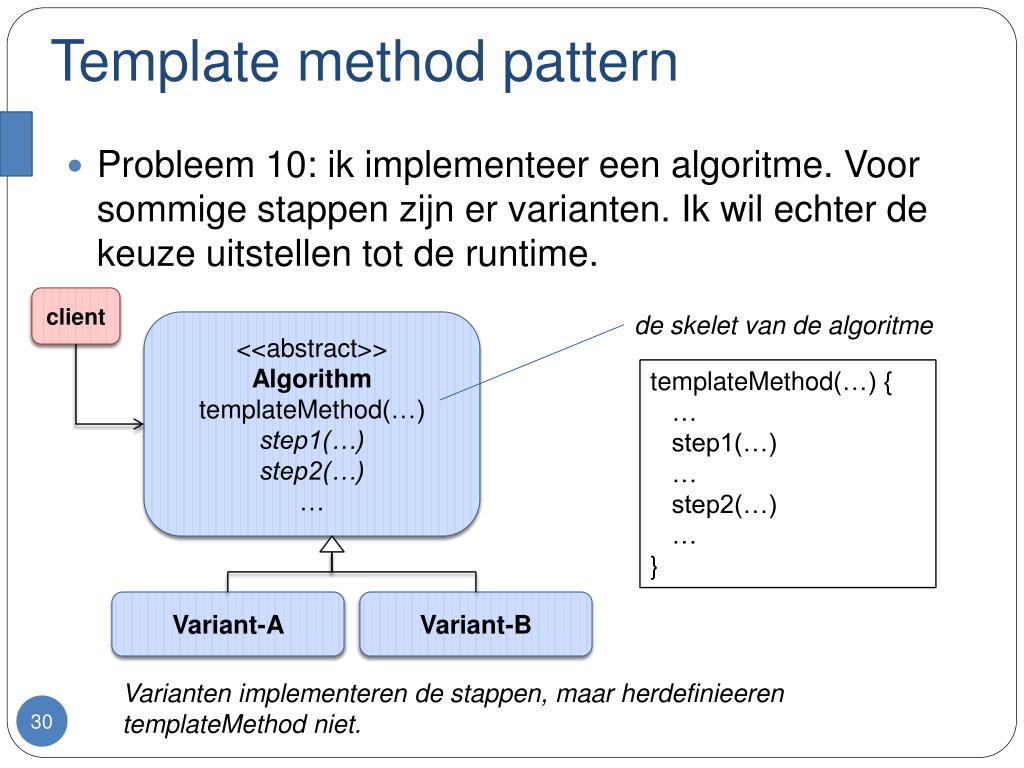

30. Template method pattern • Probleem 10: ik implementeer een algoritme. Voor sommige stappen zijn er varianten. Ik wil echter de keuze uitstellen tot de runtime. client de skelet van de algoritme <<abstract>> Algorithm templateMethod(…) step1(…) step2(…) … templateMethod(…) { … step1(…) … step2(…) … } Variant-A Variant-B Varianten implementeren de stappen, maar herdefinieeren templateMethod niet.
