Presentation Transcript

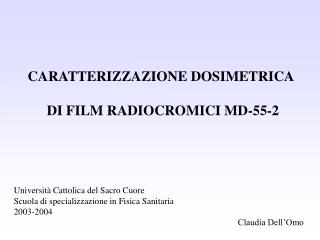

slide1

CARATTERIZZAZIONE DOSIMETRICA

DI FILM RADIOCROMICI MD-55-2

Università Cattolica del Sacro Cuore

Scuola di specializzazione in Fisica Sanitaria

2003-2004

Claudia Dell’Omo

slide2

base poliestere – 67 µm

COMPOSIZIONE:

strato sensibile – 15 µm

base poliestere C (45%)

strato adesivo – 44.5 µm

H (36%)

O (19%)

base poliestere – 25 µm

strato adesivo – 44.5 µm

strato sensibile C (31%)

H (56%)

strato sensibile – 15 µm

O (8%)

base poliestere – 67 µm

N (5%)

strato adesivo C (33%)

H (50%)

O (17%)

Struttura e dimensioni delle lastre GafChromic MD-55-2

In tabella è evidenziato in particolare la dimensione delle basi di poliestere

(due strati di 67 mm ed uno centrale di 25 mm di spessore), la dimensione degli strati sensibili (due strati di 15 mm di spessore) e

la dimensione degli strati di adesivo (due strati di 44.5 mm di spessore) costituenti le lastre.

L’elemento sensibile è un idrocarburo aromatico composto da elementi a basso numero atomico (H, C, O, N), le cui caratteristiche sono quelle di un materiale quasi “acqua equivalente” con numero atomico efficace Zeff= 6,2  0,3.

slide3

Lastre GafChromic MD-55-2

Prima dell’irraggiamento

Dopo l’irraggiamento

trasparente e incolore

colorazione blu dose assorbita

Assenza di trattamento chimico

Protezione dello strato sensibile

Direttamente in fantoccio ad acqua

slide4

Dipendenza della risposta delle GafChromic dall’energia

(keV)

Risposta delle lastre GafChromic MD-55-2 (Zeff= 6,2) (), dei TLD (Zeff= 8) () e dei film X-Omat (Zeff=25) (), in funzione dell’energia dei fotoni (normalizzata al segnale ottenuto per un fascio di 60Co).

slide5

Dipendenza della risposta delle GafChromic dal rateo di dose

Risposta delle lastre MD-55-2 all’irraggiamento con radiazione

gamma di 60Co a differenti dosi e a differenti ratei di dose.

slide6

Dipendenza della risposta delle GafChromic dalla lunghezza d’onda della sorgente luminosa

Andamenti dei valori di OD delle lastre GafChromic MD-55-2, irraggiate con diversi valori di dose, in funzione della lunghezza d’onda della sorgente luminosa utilizzata per la misura.

slide7

Microdensitometro

Per avere un’immagine in OD occorre acquisire un immagine del piano di lettura, corrispondente al valore di intensità luminosaI0 e poi acquisire l’immagine della lastra di cui si vuol determinare la OD, corrispondente al valore di intensità luminosaI. La densità ottica viene calcolata pixel per pixel secondo la relazione:

Banco ottico

telecamera

lente

finestra di acquisizione

sorgente = 60 LED (l = 665 nm)

slide8

Uniformità della risposta della lastra GafChromic MD-55-2

Tecnica del doppio irraggiamento

Valori di OD relativi a 330 pixel lungo una scansione di una lastra GafChromic MD-55-2 irraggiata con un fascio di elettroni di 6 MeV ed una dose di 46 Gy. I valori delle OD si riferiscono al velo della lastra () (scala destra), OD1 (  ), OD2 (o) e OD2c (-) (scala sinistra).

slide9

Tecnica del doppio irraggiamento

Dt = (48-96) ore

1° irraggiamento con D = (10-40)Gy

Dt = (48-108) ore

2° irraggiamento con D da determinare

slide10

Tdensitometro= 14,5 °C (costante)

  • lastra riscaldata per 5 min
  • Dt= 40 min. OD a 14,5°C

Dipendenza della risposta delle GafChromic dalla temperatura

Valori di OD di un film MD-55-2 in funzione di valori crescenti (◊) e decrescenti () della temperatura. Il film è stato irraggiato con un fascio di fotoni da 6 MV e una dose di 46 Gy.

slide11

Dipendenza della risposta delle GafChromic dal tempo trascorso

dall’istante dell’ irraggiamento

15%

Si preferisce

la contemporaneità

della taratura dei film in termini di dose in acqua e delle misure dosimetriche

Valori di OD in funzione dei giorni trascorsi dall’istante di irraggiamento, ottenuti per una lastra irraggiata con un fascio di elettroni di energia nominale pari a 6 MeV e con una dose D=11,8 Gy.

slide12

Stabilizzazione della densità ottica di film radiocromici MD-55-2

RCS

CG

Irraggiamento campioni

Irraggiamento campioni

Entro 30 min. dall’irraggiamento

i campioni vengono posti in un

forno a circa 45 °C per 2 h.

I campioni vengono mantenuti

alla normale temperatura di

laboratorio (18-24 °C)

I campioni vengono mantenuti

alla normale temperatura di

laboratorio (18-24 °C)

slide14

Confronto tra RCS e RC

Densità ottica di un film MD-55-2, in funzione del tempo di post-irraggiamento per i gruppi RCS () e CG (). I valori di densità ottica sono stati normalizzati al valore di OD che il film presentava prima dell’irraggiamento.

slide15

Taratura dei film radiocromici MD-55-2 mediante

fasci di raggi x prodotti da un acceleratore lineare

Valori di OD2c in funzione della dose, relativi alla taratura dei film MD-55-2 con fasci di raggi x da 6 MV () e 10 MV ().

Il valore di<OD2c> =0,64 si riferisce al primo irraggiamento.

slide16

Taratura dei film radiocromici MD-55-2 mediante

fasci di elettroni prodotti da un acceleratore lineare

Curve di taratura dei film MD-55-2 in termini di dose assorbita in acqua, mediante fasci di elettroni di energia E0=4,4 MeV (), 5,6 MeV () e 7,2 MeV ( ). Il valore di OD=0,4 si riferisce al primo irraggiamento a 10 Gy.

slide17

COCLUSIONI

Caratteristiche generali deifilm radiocromici MD 55-2:

  • rivelatori quasi acqua equivalenti(composti da C , H, N e O; Zeff ~ 6);
  • non occorre uno sviluppo chimico;
  • possono essere immersi in acqua;
  • elevata risoluzione dosimetrico-spaziale (250 mm);
  • bassa dipendenza della risposta dall’energia e dalla qualità del fascio;
  • indipendenza della risposta dal rateo di dose (per dosi fino a 40 Gy);
  • indipendenza dall’umiditàrelativa(30-70%);
  • dipendenza dalla temperatura(fino all’1% per °C a 14°C);
  • riproducibilità entro ±1% (con la tecnica del doppio irraggiamento che riduce considerevolmente la disomogeneità dello strato sensibile);
  • curva di taratura OD vs. Dose “quasi” lineare;
slide18

Mascherina porta lastrine

Zona d’interesse dosimetrico

1

2

3

Contrassegno della lastrina

4

5

6

Lastrina irraggiata

uniformemente

Disegno schematico della mascherina porta lastrine.

slide19

Densità ottica in funzione del tempo di post-irraggiamento per il gruppo RCS

Densità ottica in funzione del tempo di post-irraggiamento per il gruppo CG
