  1. Конструкция редуктора D3RST82XO

  2. Содержание: • Приложение • Содержание • Размеры • Вес • Редуктор • Размеры • Состав • Примечания • Присоединения • Тормоза • Воздушный охладитель • Календарный план

  3. Приложение, основные компоненты • Коническо-цилиндрический редуктор D3RST82ХО • Эластичная муфта с дисковым тормозом AFN110-SB 710*30 • Дисковый тормоз USB3-I EB 80-60 II PB Exd l, Взрывозащищенное исполнение согласно требованиям Ростехнадзора с устройством ручного растормаживания • Жесткая цанговая муфта выходного вала RFK270M/RFK290F (диаметры соответственно 230/290 mm) • Стопор обратного хода FXRV 170-63 SX • Фланец электродвигателя D82XO • Регулируемая опора D82XO на шарнирном подшипнике • Термометр механического типа • Двойной водяной охладитель змеевикового типа • Отверстия для установки датчиков уровня масла, температуры и вибрации

  4. Чертеж

  5. Датчики и принадлежности

  6. Технологическая заглушка для масляного подогревателя Сапун HYDAC Залив Масла Датчик уровня Масла VEGA Выход воды ½ дюйма Указатель уровня масла Термометр Термодатчик Pt 100 Дренажное отверстие для слива масла ½ дюйма Вход воды ½ дюйма Технологическая заглушка для Масляного подогревателя

  7. Расчетные массы: • Редуктор D3RST82XO 3100 kg • Количество масла200 kg • Фланец электродвигателя700 kg • Тормозное устройство 130 kg • Муфта входного вала с дисковым тормозом 170 kg • Муфта выходного вала 270 kg • Электродвигатель3 800 kg • Стопор обратного хода 140 kg • ИТОГО: 8 330 kg

  8. Редуктор D3RST82XO • Спроектировано согласно стандартам ISO 6336; DIN 3990,3991; AGMA 2001-C95 • Реверсивного исполнения • Возможно установки на обе стороны конвейера • Сквозной тихоходный вал • Модифицированный корпус с высокой тепловой мощностью • Эффективный реверсивный искробезопасный вентилятор • Двухконтурный водяной охладитель (змеевик) • Тепловая мощность816 кВтпри температуре окружающей среды 20 ºC • Передаточное число i = 20,6 • Номинальная механическая мощность 929 кВт (1500 об/мин.) • Ресурсне менее 100 000 часов

  9. Чертежные размеры

  10. Сборочный чертеж

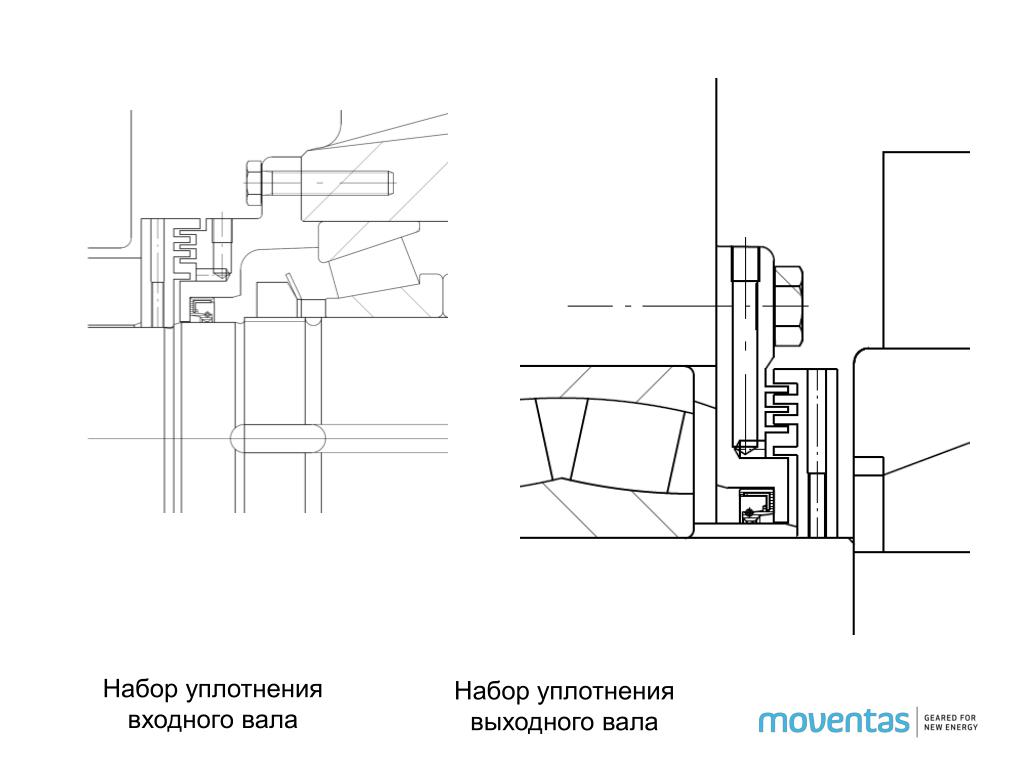

  11. Набор уплотнения входного вала Набор уплотнения выходного вала

  12. Эластичная муфта с дисковым тормозомAFN110-SB 710*30

  13. Дисковый тормоз USB-I EB80-60 II PB Exd l

  14. Жесткая цанговая муфта выходного вала RFK270M/RFK290F

  15. Стопор обратного хода FXRV 170-63 SX • 1 Внутреннее кольцо • Наружное кольцо • Обойма “сухарей” • Корпус • Диск безопасности • Фланец обратного хода • 7. Фланец редуктора

  16. Фланец электродвигателя серии XO, образец

  17. Регулируемая опора D82XO с шаровым шарниром

  18. Водяной охладитель змеевикового типа

  19. Электродвигатель

  20. Датчики Датчик температуры Датчик уровня масла Датчик вибрации
