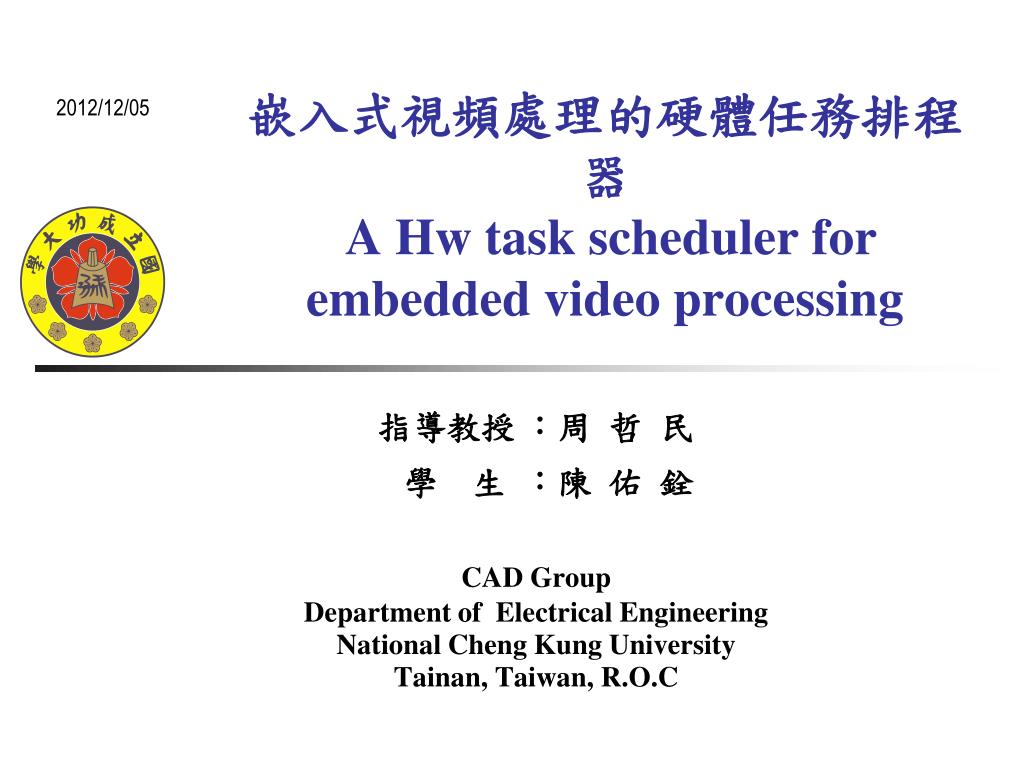

  1. 2012/12/05 嵌入式視頻處理的硬體任務排程器A Hwtask scheduler for embedded video processing 指導教授 ：周 哲 民 學 生 ：陳 佑 銓 CAD Group Department of Electrical Engineering National Cheng Kung University Tainan, Taiwan, R.O.C

  2. 大綱 • 介紹 • 硬體任務排程器 • 評估框架 • 實驗結果 • 結論

  3. 介紹(1/3) • 現代嵌入式應用，在相同面積中需要具有更高的效能。 • 為了提高效能，嵌入式晶片通常分散在多核心架構的特定區域。 • 在許多情況下，嵌入式多核心晶片的每個核心上運行一個相對獨立的應用程式(如音訊，視頻，3D圖形)，只需要與其他核心進行少量的同步與通信。 • 然而，如果一個應用程式，超出了一個獨立核心的計算能力，應用程式可能會被切分成數個任務，並運行於多個核心上． • 在數個內核上運行一個應用程式，必須進行任務的創建、即時排程、映射到正確的核心以及同步化。 • 任務排程與核心映射 • 在編譯時完成稱為靜態完成； • 在運行時完成稱為動態完成。

  4. 介紹(2/3) • 我們的論文的主要的重點是嵌入式視頻應用（例如：H.264視訊壓縮），具有可變的執行時間和任務間的相依關係。 • 圖1左顯示出了一個5x5從H.264視頻解碼器的每個巨集塊(marcoblock)的視頻frame，會與兩個巨集塊有相依的關係。這樣的相依關係，在所有的巨集塊中重複地出現，如此稱之重複的相依型樣(pattern)． • 由此型樣我們可以構建完整的任務關係圖，如圖.1右所示 圖1(左)H.264的相依型樣 圖1(右)對應的任務圖

  5. 介紹(3/3) • 我們的論文貢獻包括以下三點： • 一種重複的相依型樣的識別，來作為有效加速硬體式任務管理的基礎 • 硬體任務排程器Hardware Task Scheduler（HTS）的結構，能夠作細粒度任務的創建、排程、映射和同步; • 即時執行H.264視頻解碼，根據小HTS減少所需的核心的數量來評估多核心效能密度增益。

  6. 硬體任務排程器(1/12) • 硬體任務排程器Hardware Task Scheduler（HTS）的主要目的是加速在硬體中的任務管理。 • 平行程式根據相依型樣和迴圈邊界來初始化HTS，根據這兩樣，我們可以創建一個任務的相依圖。 • 當HTS準備在核心上執行可用的任務，同時也逐步地去建立任務圖。 • 當一個任務完成時，核心會不斷去要求新任務，並且通知HTS。 • 當任務圖執行完畢，HTS會發送信號到所有核心。 • 奴隸(slave)核心會從HTS中將任務拉出來，如果任務數超過可用的處理器核心數目，核心將會循序執行多個任務。 • 對於具有數個HTSs的大型系統，每個HTS可以利用他的主介面從另一個HTS竊取工作(steal jobs)。 • HTS與核心進行溝通的API實現在Memory Mapped Input/Output(MMIO)之上的讀取和寫入，因此，他們不需要進行ISA的擴展和編譯器的修改。

  7. 硬體任務排程器(2/12) 圖.2：SoC由幾個同質化的核心、共用記憶體和連接到每個核心的HTS所組成

  8. 硬體任務排程器(3/12) 3.1程式設計模型(Programming Model) • 映射一個應用程式(如H.264影像解碼)到一個具有HTS的多核心系統需要三個步驟： • 平行內核的隔離 • 在第一步驟中，程式者標識出應用於不同陣列元素的內核 • 重複的任務間相依型樣的識別 • 我們檢查在圖3的內核函數，發現每個圖像的macroblock（X，Y）的值取決於macroblock（x-1，y）和macroblock（x +1，y-1）這兩個macroblock的值。 圖3：循序內核Process_MB()程式

  9. 硬體任務排程器(4/12) • HTS初始化和開始 • 移除巢狀迴圈(nested loop)，改由HTS初始化代碼取而代之。 • HTS的初始化代碼包括HTS所通過的相依型樣(DependencyX和DependencyY)、函數指標(wrapper_p)，迴路索引(loop indices)(ImageHeight和ImageWidth）。 • 在我們的例子中，陣列中的DependencyX和DependencyY將分別包含(-1，+1)和(0，-1)的值。核心函數會在一個特殊介面的HTS函數(wrapper_p)中準備好，這HTS函數會從HTS中要求可用的任務，並開始執行核心在HTS所獲得的獨立變數。TaskSchdulerInitALL()函數也將啟動HTS。

  10. 硬體任務排程器(5/12) • 介面程式在第5行讀取HTS狀態，如果有一個準備好的任務，我們將啟動剛剛讀出X和Y參數的內核。 • 如果HTS狀態為：任務圖已經完成(line 11)，如此介面程式將會跳出。 • 存取到HTS的hts_read()，hts_write()指令均為MMIO的載入和存儲。 圖.5：介面程式的結構

  11. 硬體任務排程器(6/12) • 最初，多核心系統的引導裝載(boot loader)程式觸發奴隸核心去載入slave程式。然後，此slave程式要求一個函數指標，在每次HTS開始時去平行化內核。 圖.6:The slave program

  12. 硬體任務排程器(7/12) 3.2架構 圖.7HTS的結構

  13. 硬體任務排程器(8/12) • slave0 to slaveN：slave埠連接到所有的核心和其他作用與核心類似的外部HTS。 • Master Port：允許從其他的HTS中竊取任務。 • Control Unit：編排整體HTS操作。 • Floating Ready Task FIFO：保存執行的任務 ready訊號，但不分配給slave埠。 • Slave Ready Task FIFOs：包含執行的任務 ready訊號且分配給slave埠。 • Slave Candidate Buffers：在一項持續的任務中存儲任務的候選者。 • Synchronization Buff ：在最後完成的任務中存儲任務的候選者。 • Repetitive Dependency Pattern Buffer：保存重複相依型樣中X和Y的相對坐標。

  14. 硬體任務排程器(9/12) • 典型的HTS操作順序 • 主核心執行應用程式的循序部分和遇到平行段HTS程式。 • 主核心寫入內核的函數指標，重複的相依型樣和任務圖的邊界到HTS。 • 該Control Unit把相依模式儲存於Repetitive Dependency Pattern Buffer，並提交第一個任務到Slave Ready Task FIFOs。 • 同時，Control Unit計算所有可能的候選者，這些候選者可以開始執行任務，一旦第一個任務完成時，並將它們儲存到適當的 Slave Candidate Buffers。 • 候選者可以由相依型樣逆推而來。 • 例如，相對於正在執行的任務（x，y），的相依關係為（-1，+2），將會產生任務候選者（X +1，Y-2）。 • 當任務位於的任務圖的邊界上可能會產生一或零個的候選者。因此，由圖.3的相依型樣，一個新的任務將可以產生2個候選者，此候選者依然將會有兩個相依任務。

  15. Hardware Task Scheduler(10/12) • 當一個Slave介面發送出父(parent)任務已執行完成的訊號時，Control Unit試圖把對應的Slave Candidate Buffer的候選者任務，提升到一個Slave Ready Task FIFO。該控制單元在每週期讀取一個候選者和檢查以下兩個條件： • 1.如果所有的候選者的父(parent)任務已經完成; • 2.如果沒有提升其他重複的候選者任務。 • 這兩個檢查取決於Synchronization Buffer中所得到的任務狀態。 • 在剛開始，所有任務都是UNPROCESSED。 • 當一個任務被提升到Slave Ready Task FIFO時，其狀態更改為“PENDING”。 • 當任務完成後，其狀態變為FINISHED。 • 如果我們的候選者的父狀態是FINISHED，則第一個檢查通過。 • 如果我們的候選者的狀態是UNPROCESSED，則第二個檢查為true。 • 如果兩個檢查均通過，然後候選者移動到Slave Ready Task FIFO，並更新其Synchronization的狀態。

  16. 硬體任務排程器(11/12) • 利用圖.7中的full cross-bar，Control Unit可以映射候選者任務到任意的Slave Ready FIFOs。 • HTS的任務到核心的映射方法是基於文獻中[12]的Tail Submit principle。 • Tail Submit 提高了資料的快取局部性，藉由子任務映射到父(parent)核心，在這個映射的過程，資料快取中可能已經包含了一些子任務所需的資料。 • 如果有多個子任務是準備在父任務完成之後才執行，我們把相同Y軸的任務，映射到父核心，和其他的子任務到Floating Ready Task FIFO。 • 如果專用的Slave Task FIFO為空，任何閒置的處理器可以從floating FIFO中接受一個任務。

  17. 硬體任務排程器(12/12) • 表1顯示各種不同配置HTS的面積和功率，使用CMOS 45 nm worst-case TSMC library在Register Transfer Level（RTL）合成的HTS.。在一般情況下，HTS的面積和功率均比TriMedia TM3270核心[21]還少5％。 3.3實施

  18. 評估框架 • 我們在TTIsim模擬器中來塑造一個HTS • 每個核心擁有64 KB資料快取耦合到其他內核的快取和通過MESI快取一致性協定來共享記憶體。 • 我們分別評估了H.264視頻解碼的HTS效能，在Quad HD（QHD）3840x2160、Full HD（FHD）1920×1080這兩個序列中。 • 我們在每個序列中模擬了25 frames。 • 對照組為使用CARBON[14]的硬體Task Scheduling Unit(TSU)與使用Task Pool（TP）的軟體模型，並比較有無施加Tail Submit的差異。 • Tail Submit的優化，可減少任務創建的開銷

  19. 圖8和圖9顯示出在不同核心數量對H.264解碼FHD輸入流的增速圖8和圖9顯示出在不同核心數量對H.264解碼FHD輸入流的增速

  20. 圖10和圖11顯示出在不同核心數量對H.264解碼FHD輸入流的增速圖10和圖11顯示出在不同核心數量對H.264解碼FHD輸入流的增速

  21. 實驗結果(3/4) • 圖8和圖10是實驗在MESI快取一致性記憶體 • M(Modified)E(Exclusive)S(Shared)I(Invalid) • 圖9和圖11是實驗在理想化的記憶體 • 並比較TP與TSU有無使用Tail Submit 的差異， • 圖8中可發現有使用Tail Submit優化的TP與TSU，效能約提升了26%與14% • 但不論有無Tail Submit優化，HTS仍然具有比較好的效能增速 • 在MESI中約快了1.17倍 • 在理想化的記憶體中約快了1.05倍

  22. 實驗結果(4/4) • 如圖.12所示，在滿足即時的H.264FHD與QHD影像解碼 • HTS在FHD需要3個核心，而QHD需要14個核心 • 使用TailSubmit優化的TSU在FHD需要4個核心，而QHD需要16個核心

  23. 結論 • HTS可以快速地對任務進行創建、即時排程、同步化和映射到核心。 • 不同於軟體需要數百週期用於任務排程，HTS只需15個週期來排程和同步。 • 在一般情況下，在HTS優化一個16核心平行Quad HD H.264視頻解碼處理器，比與用軟體實現任務排程和同步的方式速度增速了1.173倍。此外，由於完全的加速任務間的同步，HTS優於使用CARBON硬體任務佇列，增速達1.169倍。 • 硬體任務排程程式允許減少所需的核心的數量，如此可減少矽面積達12.5％。

  24. Thanks for your attention.
