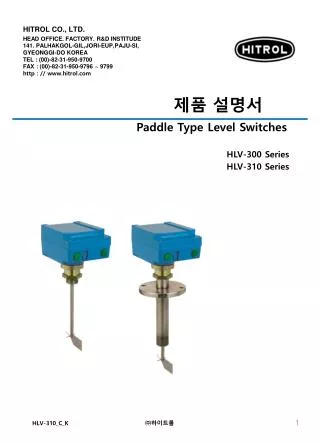

  1. HITROL CO., LTD. HEAD OFFICE. FACTORY. R&D INSTITUDE 141. PALHAKGOL-GIL,JORI-EUP,PAJU-SI, GYEONGGI-DO KOREA TEL : (00)-82-31-950-9700 FAX : (00)-82-31-950-9796 ~ 9799 http : // www.hitrol.com 제품 설명서 Paddle Type Level Switches HLV-300 Series HLV-310 Series HLV-310_C_K㈜하이트롤

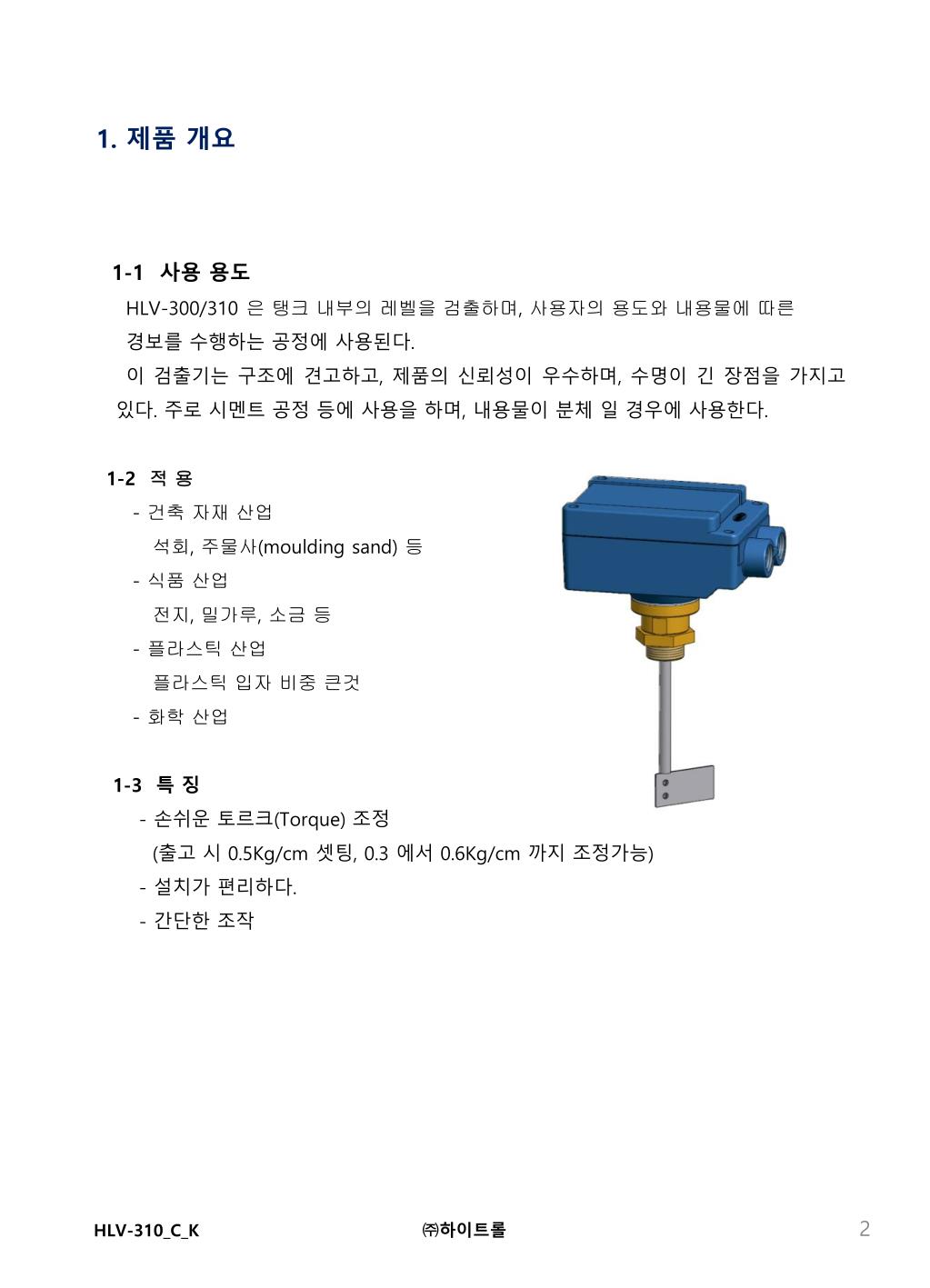

  2. 1. 제품 개요 1-1 사용 용도 HLV-300/310 은 탱크 내부의 레벨을 검출하며, 사용자의 용도와 내용물에 따른 경보를 수행하는 공정에 사용된다. 이 검출기는 구조에 견고하고, 제품의 신뢰성이 우수하며, 수명이 긴 장점을 가지고 있다. 주로 시멘트 공정 등에 사용을 하며, 내용물이 분체 일 경우에 사용한다. 1-2 적 용 - 건축 자재 산업 석회, 주물사(moulding sand) 등 - 식품 산업 전지, 밀가루, 소금등 - 플라스틱 산업 플라스틱 입자 비중 큰것 - 화학 산업 1-3 특 징 - 손쉬운 토르크(Torque) 조정 (출고 시 0.5Kg/cm 셋팅, 0.3 에서 0.6Kg/cm 까지 조정가능) - 설치가 편리하다. - 간단한 조작 HLV-310_C_K㈜하이트롤

  3. 2. 동작 원리 제품에 전원이 인가되면 모터가 회전을 하면서 같이 연결되어 있는 축과 날개를 회전시킨다. 용기의 측정 분체가 회전 날개에 닿지 않으면 모터에 부하가 없이 회전하면서 마이크로 스위치는 “OFF” 상태가 된다. 내용물이 회전 날개에 닿으면 모터는 편심 축으로 되어 있어 마이크로 스위치에 떨어지면서 반대편에 있는 접점용 마이크로 스위치를 모터가 눌러서 스위치가 “OFF”상태에서 “ON” 이 되어 용기의 측정 분체를 검출한다. 3. 기술 사양 HLV-310_C_K㈜하이트롤

  4. 4. 결선도 S/W2 S/W1 C B B A A C AC 110V 220V S/W1 : 접점 출력 전용 스위치 S/W2 : 모터 제어용 스위치이므로 다른 부하를 연결시키지 마십시오. HLV-310_C_K㈜하이트롤

  5. 5. 설치 방법 HLV-300 HLV-310 HLV-310 ① ② HLV-300 HLV-310 ① Protective angle recommended depending on load. ② Support from side recommended. HLV-310_C_K㈜하이트롤

  6. 6. 제품 외형도 Type HLV-300 HLV-310 HLV-300H HLV-310H 측정 paddles 종류 접이식 paddles HLV-310_C_K㈜하이트롤
