slide1

Windows Azure上での

Active Directory構築入門

Windows Azure ハンズオン トレーニング

slide2

演習1

Windows Azure のイメージギャラリーから 仮想マシンの接続

一度、動画を一時停止し、演習を実施してください。

演習が終わったら再生しましょう。

slide3

演習2

ドメインコントローラーの作成

一度、動画を一時停止し、演習を実施してください。

演習が終わったら再生しましょう。

slide4

演習3

ここで演習3を行いましょう

一度、動画を一時停止し、演習を実施してください。

演習が終わったら再生しましょう。

slide5

Agenda

  • Windows Azure 概要
  • 企業システムとの連携
    • Windows Azure 仮想ネットワークで VPN 環境構築
    • Windows Azure 仮想マシンに ドメインコントローラーを構築
    • Windows Azure Active Directory
    • Windows Azure Online Backup
  • まとめ
slide8

Windows Azure

ビックデータ

データベース

メディア

仮想マシン

仮想マシン

トラフィック

ストレージ

メッセージ

ID 管理

ID 管理

Web サイト

キャッシュ

CDN

ネットワーク

ネットワーク

クラウド サービス

slide9

Windows Azure 仮想マシン = IaaS

  • Windows Server 2008 R2
  • Windows Server 2008 R2 with SQL Server 2012
  • Windows Server 2012
  • BizTalk Server 2012 R2 CTP

自社設置型

仮想マシン

アプリケーション

アプリケーション

データ

データ

VHD ファイル

ファイアウォール

ファイアウォール

  • OpenSUSE
  • CentOS
  • Ubuntu
  • SUSE Linux Enterprise Server

仮想ネットワーク

仮想ネットワーク

OS

OS

仮想化

ハードウェア

slide10

仮想マシンの可用性

Windows Azure Storage

slide11

仮想マシンの可用性

Windows Azure Storage

slide12

仮想マシンの可用性

Windows Azure Storage

slide13

仮想マシンの可用性

“信頼性と

常時稼働”

Windows Azure Storage

slide14

仮想マシンの可用性

DC

1

DC

2

> 800 km

ストレージの

地理的複製

Windows Azure Storage

slide15

仮想マシンのスケーラビリティ

Windows Azure ポータル画面から仮想マシンのスペック変更可能

slide17

これまでの企業システムとの連携

Access Control Service

企業システム

AD FS 2.0

Web アプリ

AD

Access Control Service

Windows Azure Connect

企業システム

エージェントの

インストール

  • Windows OS
  • マシン
  • インスタンス
slide18

これからは...

VHD

企業システム

パブリック

クラウド

仮想

ネットワーク

slide19

Windows Azure 仮想ネットワーク

  • プライベート IP アドレスをWindows Azure 上で利用
  • “仮想データセンター” をWindows Azure が提供
  • “仮想ブランチ オフィス” をWindows Azure が提供

Windows Azure

VM 1

VM 2

Subnet 1

Subnet 2

ROLE 1

slide20

VPN 接続方法

  • 【Windows Azure】仮想ネットワークの作成
  • 【Windows Azure】VPNゲートウェイの作成
  • 【企業内システム】VPN 機器の設定

企業システム(172.16.0.0/16)

Virtual Network (192.168.0.0/16)

Subnet A

(192.168.1.0/24)

  • S2S VPN
  • Device
  • VPN
  • Gateway

Subnet B

(192.168.2.0/24)

slide21

サポートしている VPN 機器について

Cisco

Juniper

  • 一般的な VPN 機器の必須要件
  • IKE v1
  • AES 128, 256
  • SHA1, SHA2

詳細は…

http://msdn.microsoft.com/en-us/library/windowsazure/jj156075.aspx

slide22

VPN 検証方法

  • 下記画面は、VPN 接続完了ではない
    • VPN 機器の NAT の設定がされていない可能性もある
  • ping や リモートデスクトップ接続で確認
    • ping の場合は、Windows ファイアウォールの設定を ”Off”
slide23

ドメインコントローラー構築時の留意点 (1)

DC1

DC2

バックアップは「システム状態」を選択

⇒VHDはバックアップしても戻せない

TIME: T1

TIME: T2

+100 ユーザー

VHD の

作成

USN: 100

ID: A

RID Pool: 500 - 1000

TIME: T3

USN:200

Timeline of events

DC2 アップデート受信: USNs >100

ID: A

RID Pool: 600- 1000

DC1(A)@USN = 200

+150 ユーザー

TIME: T4

DC1(A) @USN = 250

T1VHD の

リストア

USN: 100

ID: A

RID Pool: 500- 1000

USN:250

ID: A

RID Pool: 650- 1000

DC2 アップデート受信: USNs >200

slide24

ドメインコントローラー構築時の留意点 (2)

  • 仮想ネットワーク内に仮想マシンを構築
    • ローカルIP アドレスは永続化される
    • ローカル IP アドレスは自動的に割り振られる
  • Active Directory データベースはデータディスクに配置
    • Writeキャッシュが無効に設定されており、データが確実にディスクに書き込まれる

Write キャッシュ無効

slide25

ドメインコントローラー構築時の留意点 (3)

  • Windows Azure は、出力方向にのみ課金
  • 読み取り専用ドメイン コントローラ (RODC) は、 出力方向に複製しない

Windows Azure

入力方向(無料)

ドメイン コントローラー

出力方向(有料)

slide26

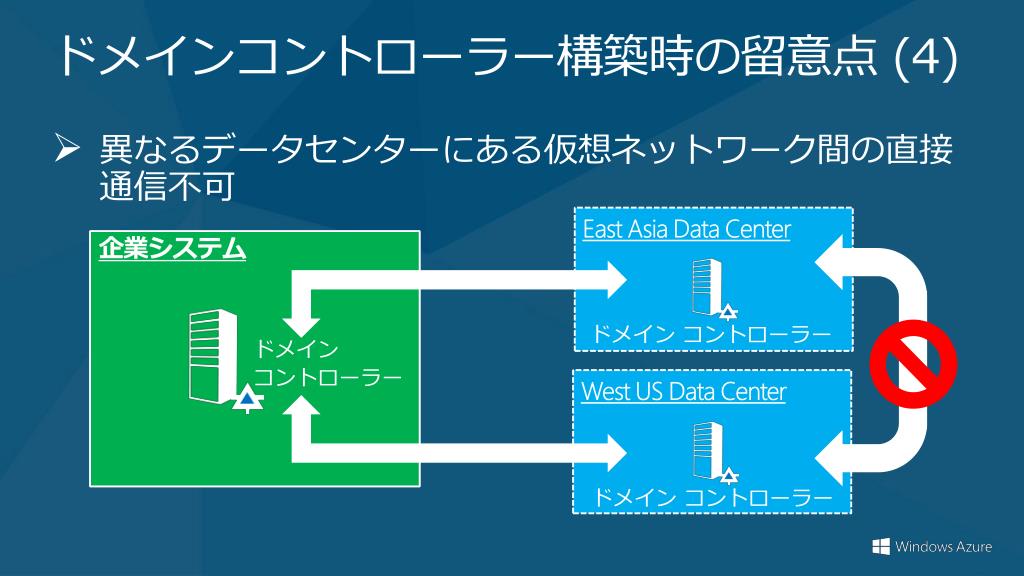

ドメインコントローラー構築時の留意点 (4)

  • 異なるデータセンターにある仮想ネットワーク間の直接通信不可

企業システム

East Asia Data Center

West US Data Center

ドメイン コントローラー

ドメイン

コントローラー

ドメイン コントローラー

slide27

構成例

Virtual Network

(192.168.0.0/16)

企業システム

(172.16.0.0/16)

Subnet A

(192.168.1.0/24)

  • Primary
  • DC / DNS
  • 172.16.1.11
  • S2S VPN
  • Device
  • SecondaryDC / DNS
  • 192.168.1.4

Subnet B

(192.168.2.0/24)

  • VPN
  • Gateway
  • Web Server
  • 192.168.2.4
slide28

Windows Azure Active Directory

Windows Azure

Active Directory

Sync

認証連携

アプリケーション

Windows Server

Active Directory

認証プロバイダとしての ActiveDirectory

企業システム

Windows Azure

slide29

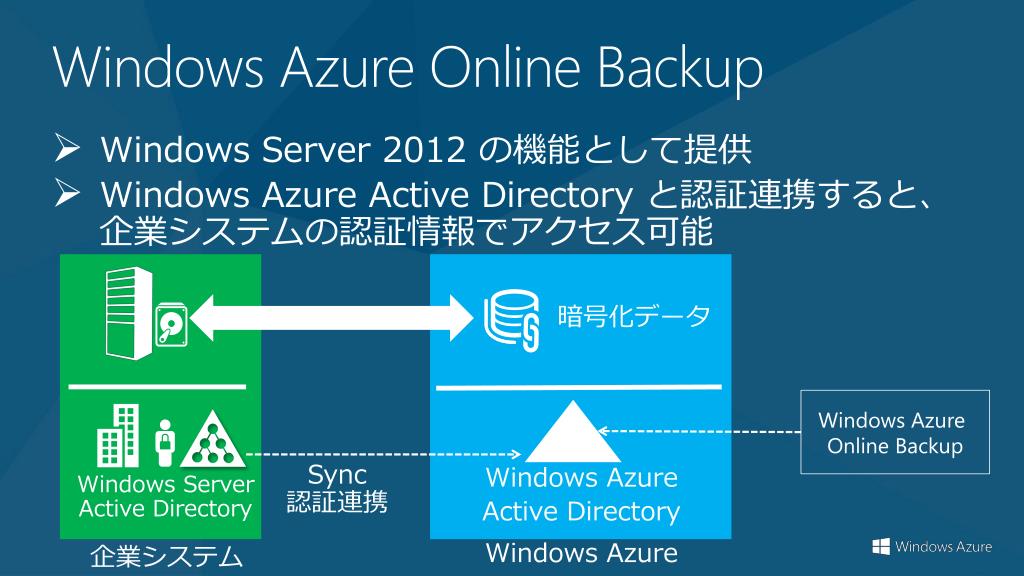

Windows Azure Online Backup

  • Windows Server 2012 の機能として提供
  • Windows Azure Active Directory と認証連携すると、企業システムの認証情報でアクセス可能

暗号化データ

Windows Azure

Active Directory

Windows Azure

Online Backup

Sync

認証連携

Windows Server

Active Directory

Windows Azure

企業システム

slide31

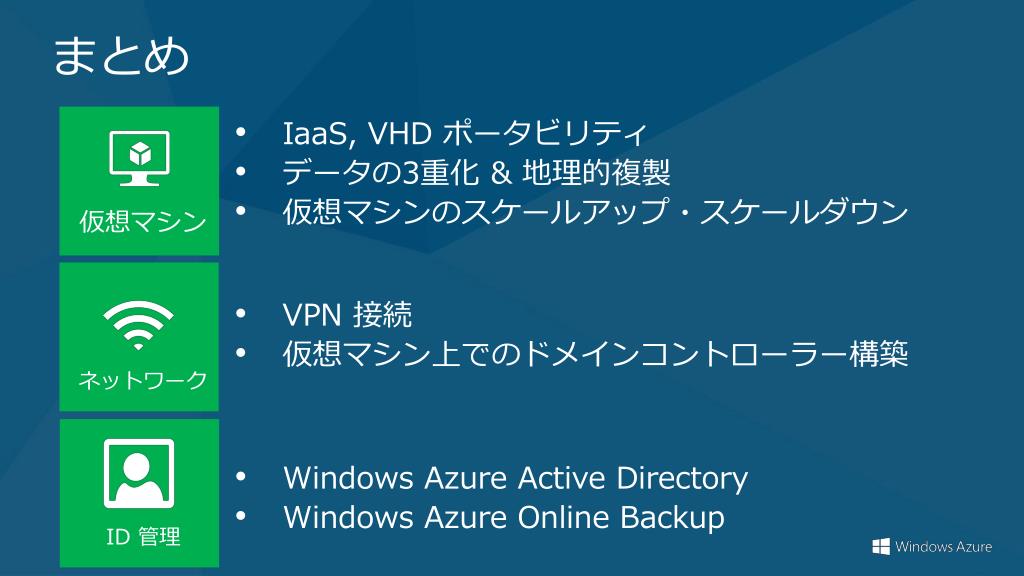

まとめ

仮想マシン

  • IaaS, VHD ポータビリティ
  • データの3重化 &地理的複製
  • 仮想マシンのスケールアップ・スケールダウン

ID 管理

  • VPN 接続
  • 仮想マシン上でのドメインコントローラー構築

ネットワーク

  • Windows Azure Active Directory
  • Windows Azure Online Backup
slide32
詳細は…

http://WindowsAzure.com
