光电效应和普朗克常数的测量

2. 喀什师范学院物理系实验教研室 光电效应和普朗克常数的测量

3. M.普朗克 A.爱因斯坦 光电效应和普朗克常数的测量 背景资料 实验原理 实验仪器 实验内容 数据处理 拓展－应用

4. 背景资料 实验原理 实验仪器 实验内容 数据处理 拓展-应用 光电效应现象： 1887年德国物理学家H.R.赫兹发现电火花间隙受到紫外线照射时会产生更强的电火花。赫兹的论文《紫外光对放电的影响》发表在1887年《物理学年鉴》上。论文详细描述了他的发现。 　　赫兹的论文发表后，立即引起了广泛的反响，许多物理学家纷纷对此现象进行了研究，用紫外光或波长更短的X光照射一些金属，都观察到金属表面有电子逸出的现象，称之为光电效应。 对于光电效应的实验规律，经典的波动理论无法给出圆满的解释。1905年爱因斯坦受普朗克量子假设的启发，提出了光量子假说，即：一束光是一粒一粒以光速C运动的粒子流，这些粒子称为光子，光子的能量为E＝hv（h为普朗克常数，v为光的频率）。根据光量子假说，爱因斯坦给出了著名的光电效应方程，并成功地解释了光电效应的各条实验规律。 然而，爱因斯坦的光量子假说和光电效应方程并没有立即得到人们的承认，原因是经典的电磁理论的传统观念束缚了人们的思想，同时这个假说未获得全面的验证。

5. 爱因斯坦（Albert Einstein, 1879-1955）因在理论物理方面的成就，尤其是发现了光电效应的规律，获得了1921年度的诺贝尔物理学奖。 密立根（Robert Andrews Millikan,1868-1953)因对基本电荷和光电效应的研究，获得了1923年度的诺贝尔物理学奖。 A.爱因斯坦 康普顿（Arthur Holly Compton, 1892-1962）因发现康普顿效应获得了1927年度的诺贝尔物理学奖。 R.密粒根 H.康普顿 背景资料 实验原理 实验仪器 实验仪器 实验内容 数据处理 拓展-应用 1912-1915年间，密立根以卓越的研究方法和精湛的实验技术，检验了爱因斯坦1905年提出的光电效应公式。于1916年发表论文证实了爱因斯坦方程的正确性，并直接运用光电方法对普朗克常数h作了首次测量。 1922年，康普顿发现了“康普顿效应”，他采用单个光子和自由电子的简单碰撞理论，对这个效应做出了满意的理论解释，进一步证实了爱因斯坦的光子理论。 密立根和康普顿的精密实验研究终于确立了光量子论的地位。

6. 实验原理 背景资料 实验仪器 实验内容 数据处理 拓展-应用 当一定频率的光照射到某些金属表面上时，可以使电子从金属表面逸出，这种现象称为光电效应，所产生的电子称为光电子。 光电效应的实验规律： 饱和光电流与入射光强成正比；(频率相同） 光电效应存在一个截止频率 ，当入射光的频率 时，不论光的强度如 何都没有光电子产生； 光电子的初动能与光强无关，而与入射光的频率成正比； 只要 ，无论光强如何，都会立即引起光电子发射， 。 对于这些实验事实，经典的波动理论无法给出圆满的解释。 爱因斯坦光量子理论： 爱因斯坦受普朗克量子假设的启发，提出了光量子假设，当光子照射金属时，金属中的电子全部吸收光子的能量hv，电子把光子能量的一部分变成它逸出金属表面所需的功W，另一部分转化为光电子的动能，即： ——爱因斯坦方程 爱因斯坦光量子理论圆满地解释了光电效应的各条实验规律。

7. G 光强较大 光强较小 U （频率相同） 0 图2 I－U 特性曲线 图1光电效应实验原理图 背景资料 实验仪器 实验内容 数据处理 拓展-应用 实验原理 普朗克常数的测量： • 截止频率 ：根据爱因斯坦方程，只有当 才会有光电子发射，即截止频率为 （ 值随金属种类不同而不同 ） • 反向遏止电压 ：使光电流为零而在光电管两端所加的反向电压（如图2所示），显然，反向遏止电压的物理含义为

8. 上式说明 与入射光频率 成直线关系，实验中可用不同频率的入射光照射，分别找到相应的遏止电压 ，就可作出 的实验直线，此直线的斜率就是 则普朗克常数 由该直线与横轴的交点，可求出“红限”频率 。这就是密立根验证爱因斯坦光电效应方程的主要实验思想。 背景资料 实验仪器 实验内容 数据处理 拓展-应用 实验原理 普朗克常数的测量： • 根据

9. 实际测量的光电管伏安特性曲线如图3所示。这是由于在实验进行时，光电管中还伴有两个现象，即阳极的光电子发射和暗电流。阳极的光电子发射是阳极材料在光照下发射的光电子，对这些光电子而言，外加反向电场是加速电场，因此它们很容易到达阴极，形成反向电流。暗电流 则是在无光照射时，外加反向电压下光电管流过的微弱电流。由于这两个因素的影响，实验中实测的I—U特性曲线往往如图3所示。曲线的下部转变为直线，转变点B(抬头点)对应的外加电压值才是遏止电压。 实验曲线 暗电流 0 B 图3 I－U实验曲线 背景资料 实验仪器 实验内容 数据处理 拓展-应用 实验原理 普朗克常数的测量： • 注：

10. 背景资料 实验原理 实验内容 数据处理 拓展-应用 实验仪器 GGQ—50WHg仪器用高压汞灯 GDh—45型光电管 GD—1型微电流测试仪

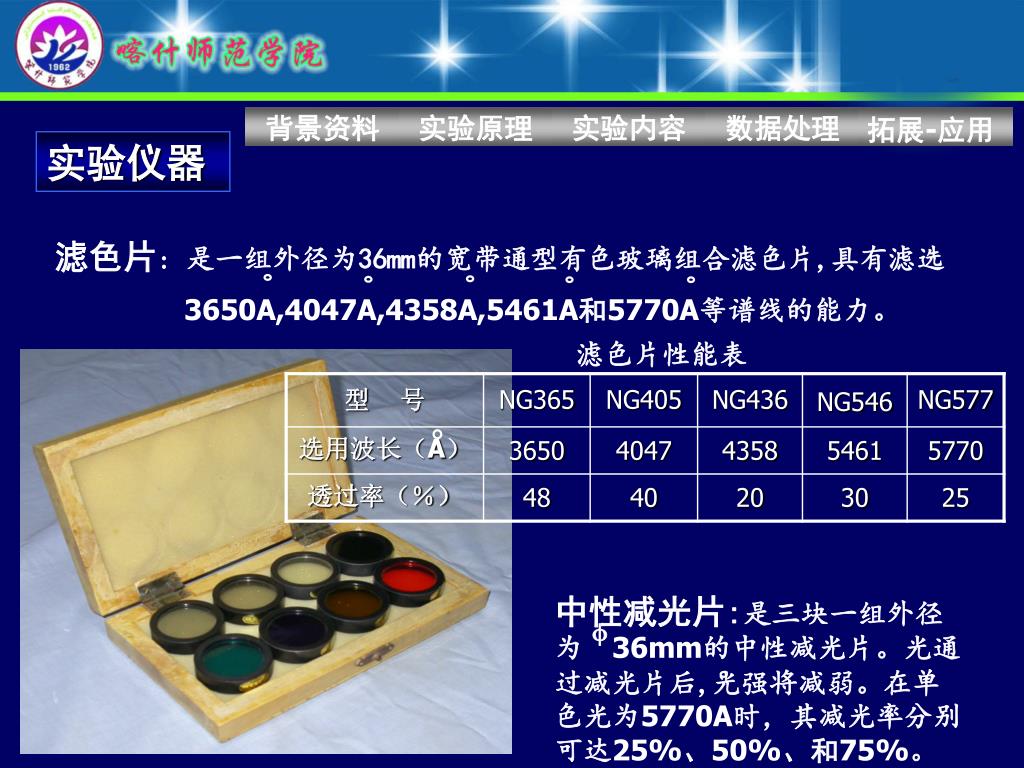

11. 滤色片: 是一组外径为36mm的宽带通型有色玻璃组合滤色片,具有滤选 3650A,4047A,4358A,5461A和5770A等谱线的能力。 中性减光片:是三块一组外径为 36mm的中性减光片。光通过减光片后,光强将减弱。在单色光为5770A时，其减光率分别可达25%、50%、和75%。 背景资料 实验原理 实验内容 数据处理 拓展-应用 实验仪器 滤色片性能表

12. 实验仪器 拓展-应用 背景资料 实验原理 实验内容 数据处理 实验仪器的使用及注意事项 • 开机前准备: 按照光源、光电管暗盒和微电流测试仪的顺序将仪器安放在适当位置，并将微电流测试仪面板上各个开关旋钮置于下列位置； “电流量程”置“1μA”；“电压量程”置“30V”； “电压极性”置“+”；“电压调节”逆时针调到最小。 • 将光源上出光孔和暗盒上入光孔分别用挡光盖盖上；把暗盒上“K”端用屏蔽电缆与微电流测试仪面板上“K”端连接，再用普通导线将二者对应的“A”和“⊥”连接好。 • 先将电源开关打开，让汞灯预热15—20分钟，然后再打开微电流测试仪电源开关。 • 让光源出光孔与暗盒入光孔水平对准，二者间距由以下方法确定：将365滤色片装在暗盒光窗上，电流测试仪上输出电压调为－3V，移动光电管，使电流测试仪上电流读数在－0.4μA～－0.3μA变动并停留在－0.3μA，此时二者间距最为合适。 • 注意事项： • 更换滤色片时注意避免污染，以免除不必要的折射光带来实验误差； • 更换滤色片时先将光源出光孔遮住，而且做完实验后也要用遮光罩盖住光电管入光孔，避免强光直接照射阴极而缩短光电管寿命； • 光电管入光孔勿对着其他强光源，以减少杂散光干扰。 • 汞灯光源外壳加热后温度较高，试验过程中不要接触到光源外壳。 • 电压从大量程换为小量程要先调节旋钮使指针偏转到最小，以免损坏仪表。

13. 背景资料 实验原理 实验仪器 数据处理 拓展-应用 实验内容 • 一、测量I—U伏安特性曲线 • 将挡光盖盖住光源出光孔，把暗盒入光孔套架上挡光盖取下来，换上滤色片，再从光源出光孔上取下挡光盖，顺时针旋转“电压调节”旋钮，使电压由-3V逐渐升高到30V，观察光电流的变化，记下一组I—U值，由短波到长波逐次换上五种不同波长的滤色片，这样可记5组I—U值。 • 注意测量点应合理分配，具体为： • －3V ～ 0V 电流开始变化(急剧变化)时细测几个点(间隔0.1V或0.2V) • 0V ～ 10V 每隔1V记一个电流值 • 10V ～30V 每隔5V记一个电流值 • 二、测量I—P特性(光电特性)曲线 • 把577型滤色片装在暗盒光窗上，电压由0V升到30V，记下饱和电压值，我们可视之为透光率为100%的情况，还可测出透光率分别为75%，50%和25%的三种情况，即将三块减光片分别装在光源出光口，电压都是从0V升到30V的。由此可观察饱和光电流与光的强度的关系。

14. 拓展-应用 背景资料 实验原理 实验内容 实验仪器 数据处理 一、根据测量数据作出5种不同频率的照射光所对应 的I—U伏安特性曲线，由此确定5种不同频率的照射光所对应截止电压值。 参考表格： 数据拟合： 1>作图法 作出US－v的实验直线，求此直线的斜率k； 普朗克常数 h＝ek （与公认值进行比较，计算相对不确定度） 该直线与横轴的交点即“红限”频率v0。

15. 2>最小二乘法 根据最小二乘法求出直线方程 普朗克常数 “红限”频率 计算不确定度、表达实验结果。 背景资料 实验原理 实验内容 实验仪器 拓展-应用 数据处理 二、根据测量数据作出不同照度下I—U伏安特性曲线和I—P特性(光电特性)曲线。

16. 图1 光电管 图2光电管受光照发射电子 数据处理 背景资料 实验原理 实验仪器 实验内容 拓展-应用 光照射在物体上可以看成是一连串的具有一定能量的光子轰击这些物体的表面；光子与物体之间的联接体是电子。所谓光电效应是指物体吸收了光能后转换为该物体中某些电子的能量而产生的电效应。光电效应可分成外光电效应和内光电效应两类。 一．外光电效应(External photoelectric effect) 在光的照射下，使电子逸出物体表面而产生光电子发射的现象称为外光电效应。 外光电效应从光开始照射至金属释放电子几乎在瞬间发生，所需时间不超过10-9S。基于外光电效应原理工作的光电器件有光电管和光电倍增管。

17. 图3光电倍增管 背景资料 实验原理 实验仪器 实验内容 数据处理 拓展-应用 光电管种类很多，它是个装有光阴极和阳极的真空玻璃管，结构如图1所示。图2阳极通过RL与电源连接在管内形成电场。光电管的阴极受到适当的照射后便发射光电子，这些光电子在电场作用下被具有一定电位的阳极吸引，在光电管内形成空间电子流。电阻RL上产生的电压降正比于空间电流，其值与照射在光电管阴极上的光成函数关系。如果在玻璃管内充入惰性气体(如氩、氖等)即构成充气光电管。由于光电子流对惰性气体进行轰击，使其电离，产生更多的自由电子，从而提高光电变换的灵敏度。 光电倍增管的结构如3所示。在玻璃管内除装有光电阴极和光电阳极外，尚装有若干个光电倍增极。光电倍增极上涂有在电子轰击下能发射更多电子的材料。光电倍增极的形状及位置设置得正好能使前一级倍增极发射的电子继续轰击后一级倍增极。在每个倍增极间均依次增大加速电压。设每级的培增率为δ，若有n级，则光电倍增管的光电流倍增率将为δn。

18. 背景资料 实验原理 实验仪器 实验内容 数据处理 拓展-应用 二.内光电效应(Internal photoelectric effect) 光照射在半导体材料上，材料中处于价带的电子吸收光子能量，通过禁带跃入导带，使导带内电子浓度和价带内空穴增多，即激发出光生电子-空穴对，从而使半导体材料产生电效应。光子能量必须大于材料的禁带宽度ΔEg才能产生内光电效应。由此可得内光电效应的临界波长λo=1293/ΔEg (nm)。通常纯净半导体的禁带宽度为1eV左右。 内光电效应按其工作原理可分为两种：光电导效应和光生伏特效应。 1.光电导效应 半导体受到光照时会产生光生电子－空穴对(electron-hole pairs)，使导电性能增强，光线愈强，阻值愈低。这种光照后电阻率变化的现象称为光电导效应。基于这种效应的光电器件有光敏电阻和反向偏置工作的光敏二极管与三极管。

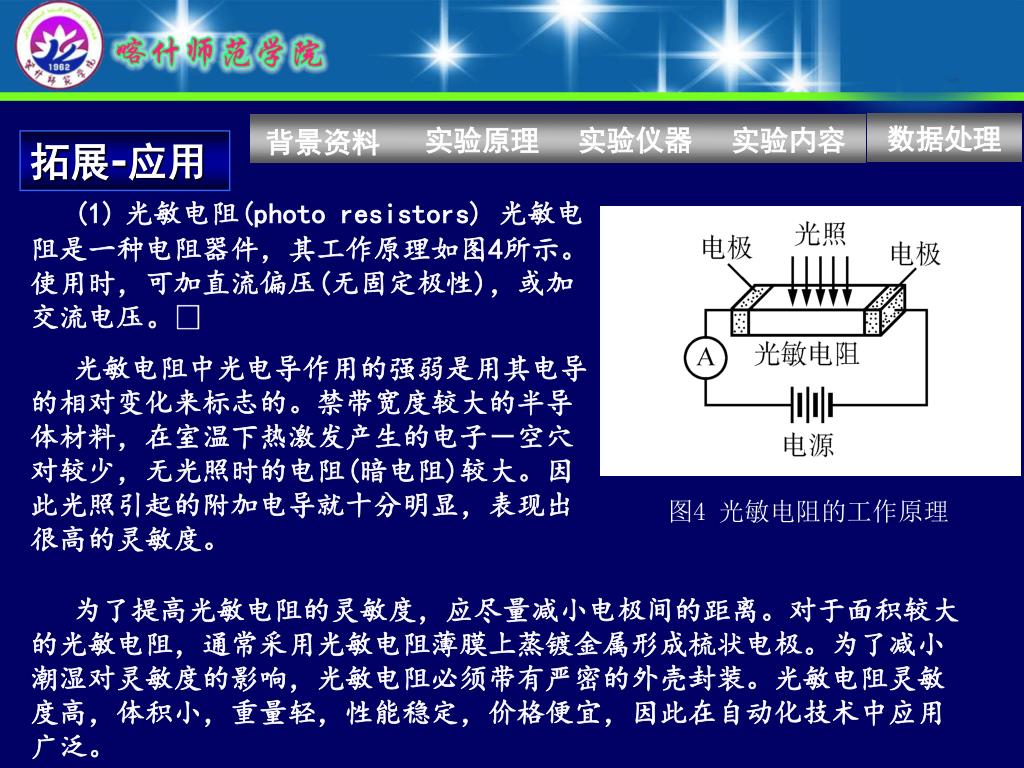

19. 图4 光敏电阻的工作原理 数据处理 背景资料 实验原理 实验仪器 实验内容 拓展-应用 (1)光敏电阻(photo resistors) 光敏电阻是一种电阻器件，其工作原理如图4所示。使用时，可加直流偏压(无固定极性)，或加交流电压。 光敏电阻中光电导作用的强弱是用其电导的相对变化来标志的。禁带宽度较大的半导体材料，在室温下热激发产生的电子－空穴对较少，无光照时的电阻(暗电阻)较大。因此光照引起的附加电导就十分明显，表现出很高的灵敏度。 为了提高光敏电阻的灵敏度，应尽量减小电极间的距离。对于面积较大的光敏电阻，通常采用光敏电阻薄膜上蒸镀金属形成梳状电极。为了减小潮湿对灵敏度的影响，光敏电阻必须带有严密的外壳封装。光敏电阻灵敏度高，体积小，重量轻，性能稳定，价格便宜，因此在自动化技术中应用广泛。

20. 图5 光电二极管原理图 图6 光敏电阻梳状电极 背景资料 实验原理 实验仪器 实验内容 数据处理 拓展-应用 (2)光敏二极管(photodiode) PN结可以光电导效应工作，也可以光生伏特效应工作。如图5所示，处于反向偏置的PN结，在无光照时具有高阻特性，反向暗电流很小。当光照时，结区产生电子－空穴对，在结电场作用下，电子向N区运动，空穴向P区运动，形成光电流，图6 光敏电阻梳状电极 方向与反向电流一致。光的照度愈大，光电流愈大。由于无光照时的反偏电流很小，一般为纳安数量级，因此光照时的反向电流基本上与光强成正比。

21. 图7 光电三极管原理图 图8 入射光方向与管壳轴线夹角示意图 背景资料 实验原理 实验仪器 实验内容 数据处理 拓展-应用 (3)光敏三极管(photo transistors)  它可以看成是一个bc结为光敏二极管的三极管。其原理和等效电路见图7。在光照作用下，光敏二极管将光信号转换成电流信号，该电流信号被晶体三极管放大。显然，在晶体管增益为β时，光敏三极管的光电流要比相应的光敏二极管大β倍。 光敏二级管和三极管均用硅或锗制成。由于硅器件暗电流小、温度系数小，又便于用平面工艺大量生产，尺寸易于精确控制，因此硅光敏器件比锗光敏器件更为普通。 光敏二极管和三极管使用时应注意保持光源与光敏管的合适位置(见图8)。因为只有在光敏晶体管管壳轴线与入射光方向接近的某一方位(取决于透镜的对称性和管芯偏离中心的程度)，入射光恰好聚焦在管芯所在的区域，光敏管的灵敏度才最大。为避免灵敏度变化，使用中必需保持光源与光敏管的相对位置不变。

22. 2.光生伏特效应 光生伏特效应是光照引 起PN结两端产生电动势的效 应。当PN结两端没有外加电 场时，在PN结势垒区内仍然 存在着内建结电场，其方向 是从N区指向P区，如图9所 示。当光照射到结区时，光 照产生的电子－空穴对在结电场作用下，电子推向N区，空穴推向P区；电子在N区积累和空穴在P区积累使PN结两边的电位发生变化，PN结两端出现一个因光照而产生的电动势，这一现象称为光生伏特效应。由于它可以像电池那样为外电路提供能量，因此常称为光电池。 图9 PN结光生伏特效应原理图 背景资料 实验原理 实验仪器 实验内容 数据处理 拓展-应用

23. 图10 光电池的开路电压输出(a)和短路电流输出(b) 背景资料 实验原理 实验仪器 实验内容 数据处理 拓展-应用 光电池(photocell)与外电路的连接方式有两种(图10)：一种是把PN结的两端通过外导线短接，形成流过外电路的电流，这电流称为光电池的输出短路电流(IL)，其大小与光强成正比；另一种是开路电压输出，开路电压与光照度之间呈非线性关系；光照度大于1000lx时呈现饱和特性。因此使用时应根据需要选用工作状态。 硅光电池是用单晶硅制成的。在一块N型硅片上用扩散方法渗入一些P型杂质，从而形成一个大面积PN结，P层极薄能使光线穿透到PN结上。硅光电池也称硅太阳能电池，为有源器件。它轻便、简单，不会产生气体污染或热污染，特别适用于宇宙飞行器作仪表电源。硅光电池转换效率较低，适宜在可见光波段工作。

24. 背景资料 实验原理 实验仪器 实验内容 数据处理 拓展-应用 光电式传感器 一.光电式传感器的类型 光电式传感器按其输出量性质可分为两大类： 1.模拟式光电传感器 这类传感器将被测量转换成连续变化的光电流，要求光电元件的光照特性为单值线性，而且光源的光照均匀恒定。 (1) 辐射式 被测物体本身是光辐射源，由它释出的光射向光电元件。光电高温计、光电比色高温计、红外侦察、红外遥感和天文探测等均属于这一类。这种方式还可用于防火报警，火种报警和构成光照度计等。 (2) 吸收式 被测物体位于恒定光源与光电元件之间，根据被测物对光的吸收程度或对其谱线的选择来测定被测参数。如测量液体、气体的透明度、混浊度，对气体进行成分分析，测定液体中某种物质的含量等。

25. 图11.反射式光电传感器示意图 背景资料 实验原理 实验仪器 实验内容 数据处理 拓展-应用 (3)反射式 恒定光源释出的光投射到被测物体上，再从其表面反射到光电元件上，根据反射的光通量多少测定被测物表面性质和状态。例如测量零件表面粗糙度、表面缺陷、表面位移以及表面白度、露点、湿度等。 图11为反射式光电传感器示意图。(a)(b)是利用反射法检测材质表面粗糙度和表面裂纹、凹坑等疵病的传感器示意图。(a)为正反射接收型，用于检测浅小的缺陷，灵敏度较高；(b)为非正反射接收型，用于检测较大的几何缺陷；图(c)是利用反射法测量工件尺寸或表面位置的示意图，当工件位移Δh时，光斑移动Δl，其放大倍数为Δl/Δh。在标尺处放置一排光电元件即可获得尺寸分组信号。

26. (4)投射式（遮光式） 被测物位于恒定光源与光电元件之间，根据被测物阻档光通量的多少来测定被测参数。 图12为透射式光电传感器示意图。这种传感器将被测对象作为光闸，主要用于测小孔、狭缝、细丝直径等。 图12 透射式光电传感器示意图 背景资料 实验原理 实验仪器 实验内容 数据处理 拓展-应用 (5) 时差测距. 恒定光源发出的光投射于目的物，然后反射至光电元件，根据发射与接收之间的时间差测出距离。这种方式的特例为光电测距仪 。

27. 背景资料 实验原理 实验仪器 实验内容 数据处理 拓展-应用 2.开关式光电传感器 这类光电传感器利用光电元件受光照或无光照时“有”“无”电信号输出的特性将被测量转换成断续变化的开关信号。为此，要求光电元件灵敏度高，而对光照特性的线性要求不高。 这类传感器主要应用于零件或产品的自动记数、光控开关、电子计算机的光电输入设备、光电编码器以及光电报警装置等方面。

28. 图13 光电式数字转速表工作原理图 背景资料 实验原理 实验仪器 实验内容 数据处理 拓展-应用 图13为光电式数字转速表工作原理图。图(a)表示转轴上涂黑白两种颜色的工作方式。当电机转动时，反光与不反光交替出现，光电元件间断地接收反射光信号，输出电脉冲。经放大整形电路转换成方波信号，由数字频率计测得电机的转速。图(b)为电机轴上固装一齿数为z的调制盘〔相当图(a)电机轴上黑白相间的涂色〕的工作方式。其工作原理与图(a)相同。若频率计的计数频率为f，由下式： 即可测得转轴转速n(r/min)。

29. 背景资料 实验原理 实验仪器 实验内容 数据处理 拓展-应用 二.光电式传感器实例 1.光电物位传感器 光电物位传感器多用于测量物体之有无、个数、物体移动距离和相位等。按结构可分为遮光式、反射式两类。 2.CCD图像传感器的应用 CCD图像传感器研究的目标之一是构成固态摄像装置的光电器件。由于CCD图像传感器是极小型的固态集成器件，即同时具有光生电荷以及积累和转移电荷等多种功能，取消了光学扫描系统或电子束扫描，所以在很大程度上降低了再生图像的失真。这些特点决定了它可广泛用于自动控制，尤其适合用于图像识别技术。常用于以下测量： ⑴.尺寸测量 ⑵.工件伤痕及表面污垢检测 ⑶.形状检测
