干燥过程的物料衡算

1. 干燥过程的物料衡算

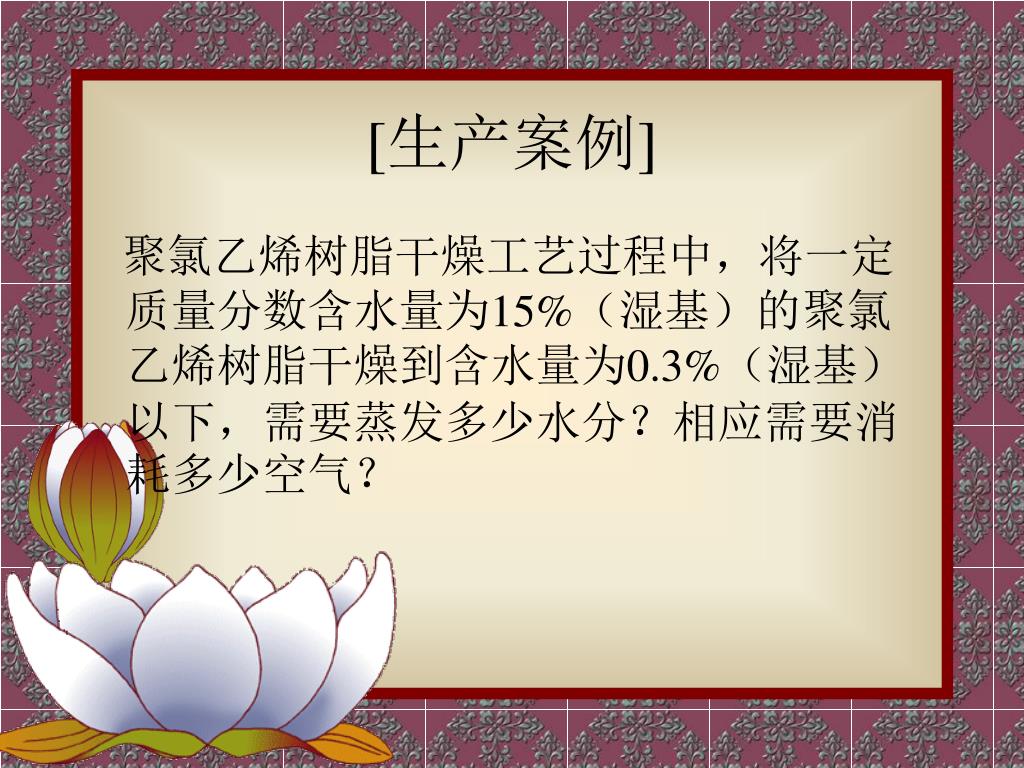

2. [生产案例] 聚氯乙烯树脂干燥工艺过程中，将一定质量分数含水量为15%（湿基）的聚氯乙烯树脂干燥到含水量为0.3%（湿基）以下，需要蒸发多少水分？相应需要消耗多少空气？

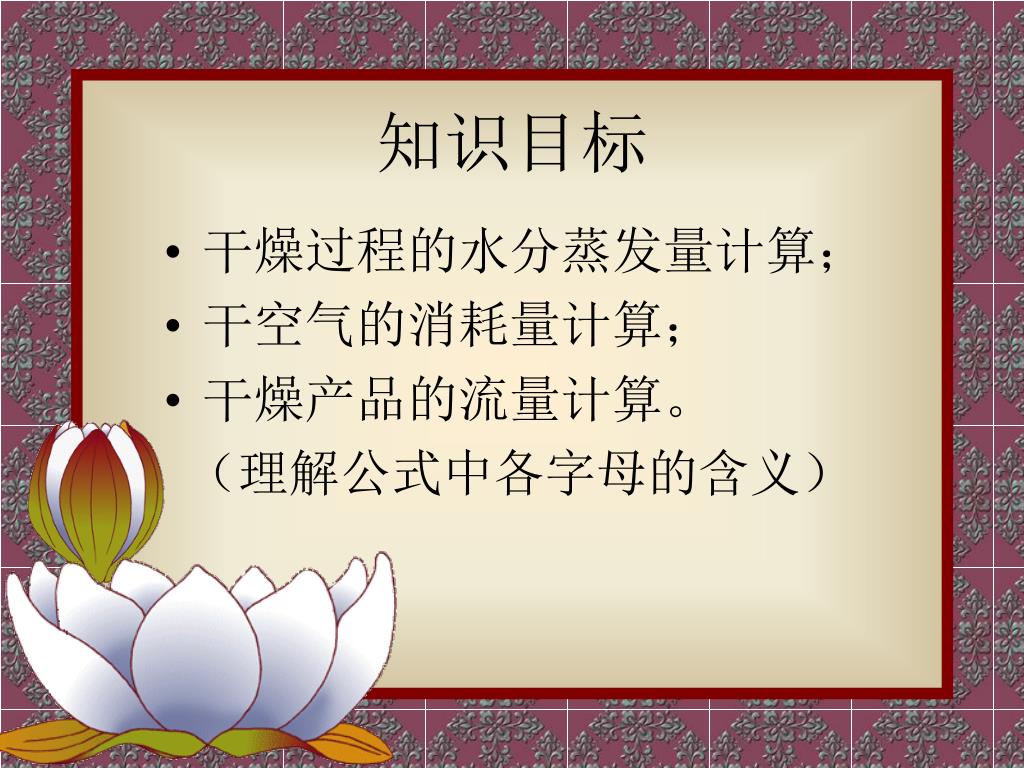

3. 知识目标 • 干燥过程的水分蒸发量计算； • 干空气的消耗量计算； • 干燥产品的流量计算。 （理解公式中各字母的含义）

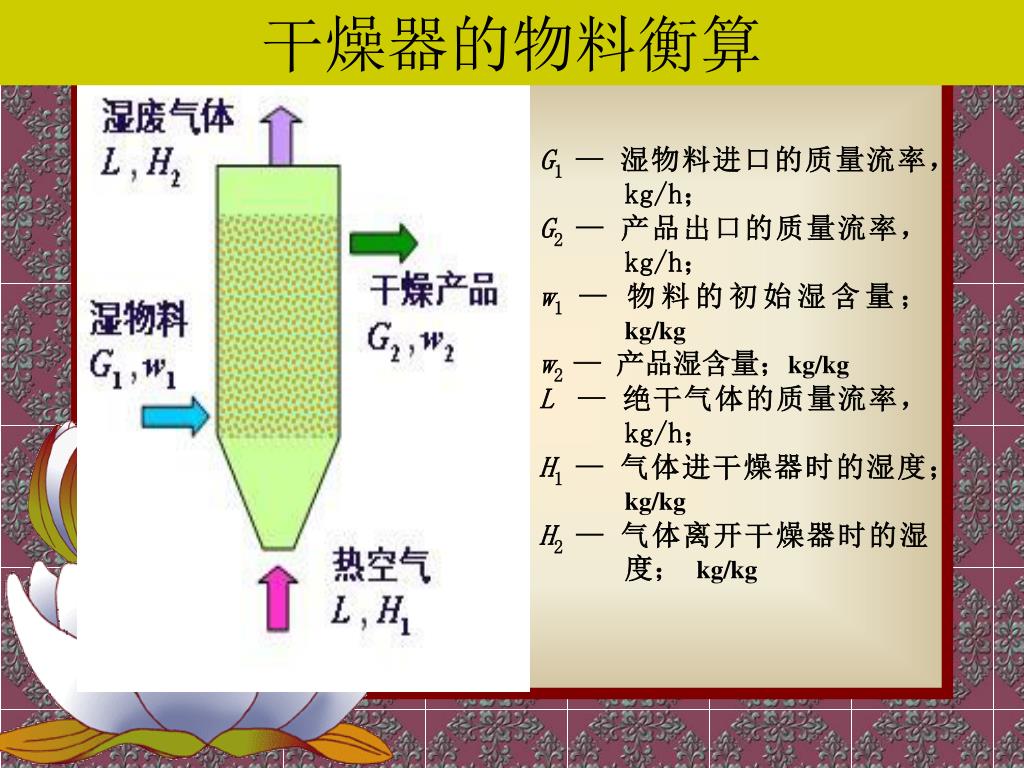

4. 干燥器的物料衡算 G1 — 湿物料进口的质量流率，kg/h； G2 — 产品出口的质量流率，kg/h； w1 — 物料的初始湿含量；kg/kg w2 — 产品湿含量；kg/kg L— 绝干气体的质量流率，kg/h； H1 — 气体进干燥器时的湿度； kg/kg H2 — 气体离开干燥器时的湿度； kg/kg

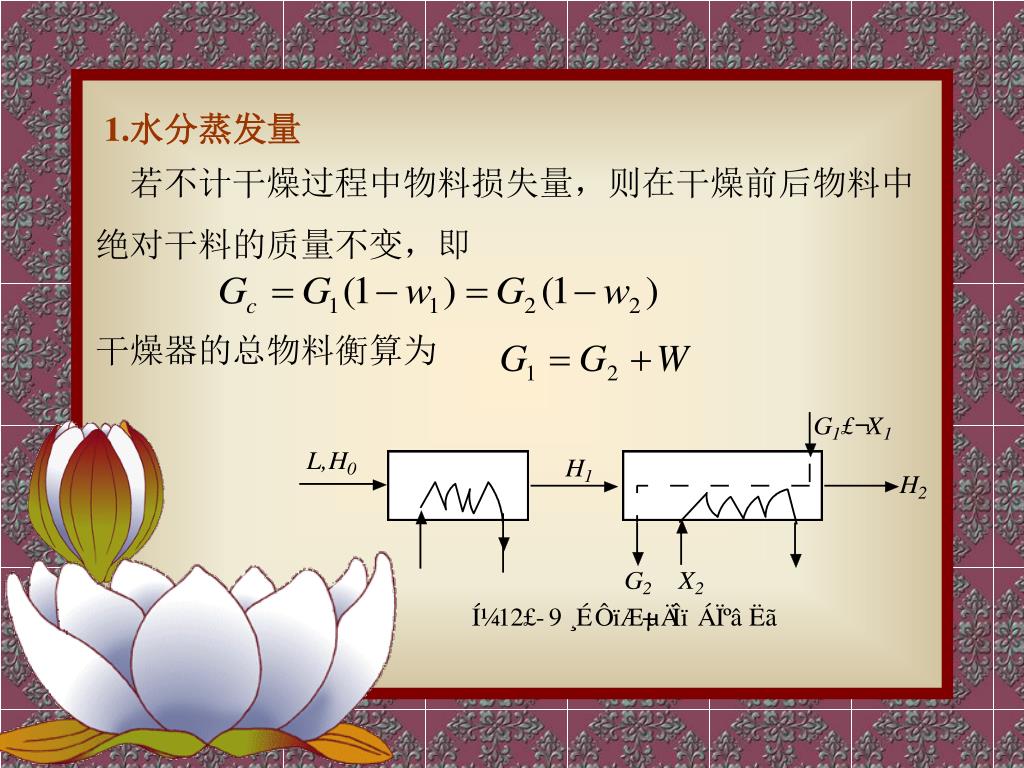

5. 1.水分蒸发量 若不计干燥过程中物料损失量，则在干燥前后物料中绝对干料的质量不变，即 干燥器的总物料衡算为

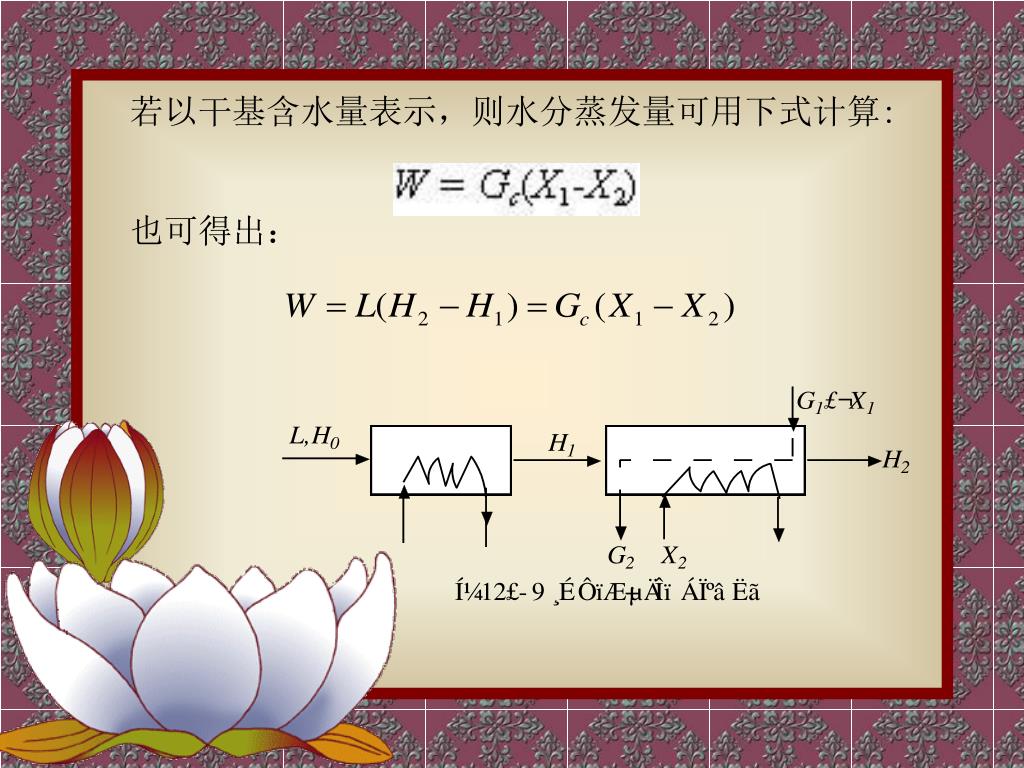

6. 若以干基含水量表示，则水分蒸发量可用下式计算: 也可得出：

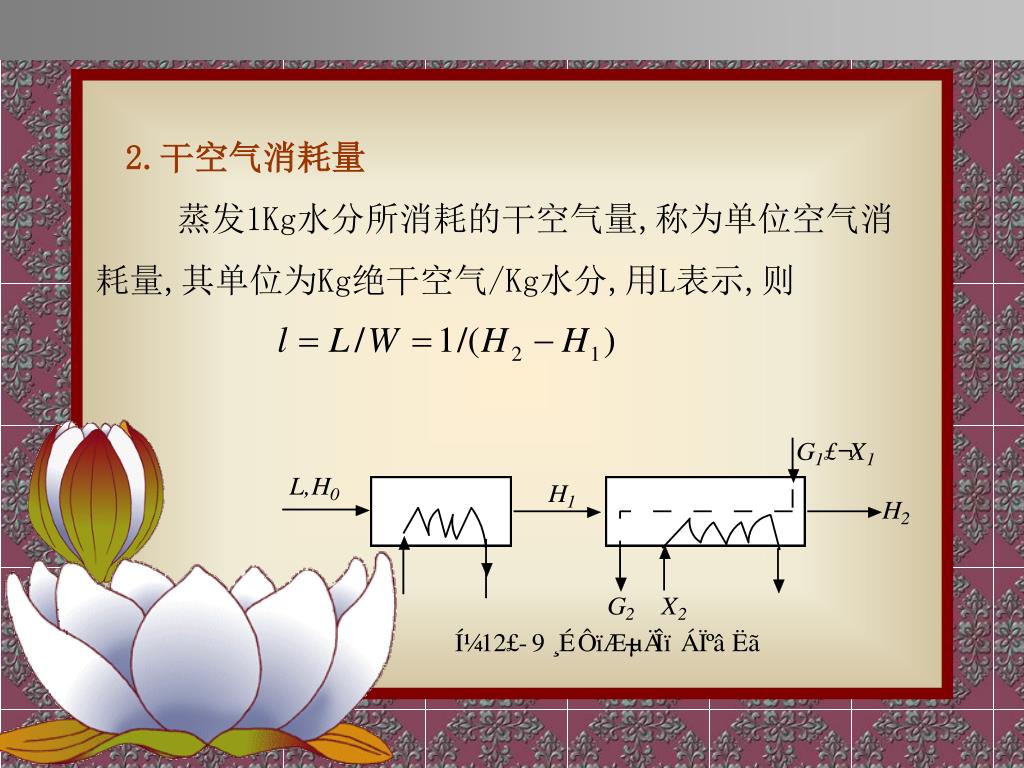

7. 第五章 干燥操作技术 第三节 干燥器的计算 2.干空气消耗量 蒸发1Kg水分所消耗的干空气量,称为单位空气消耗量,其单位为Kg绝干空气/Kg水分,用L表示,则

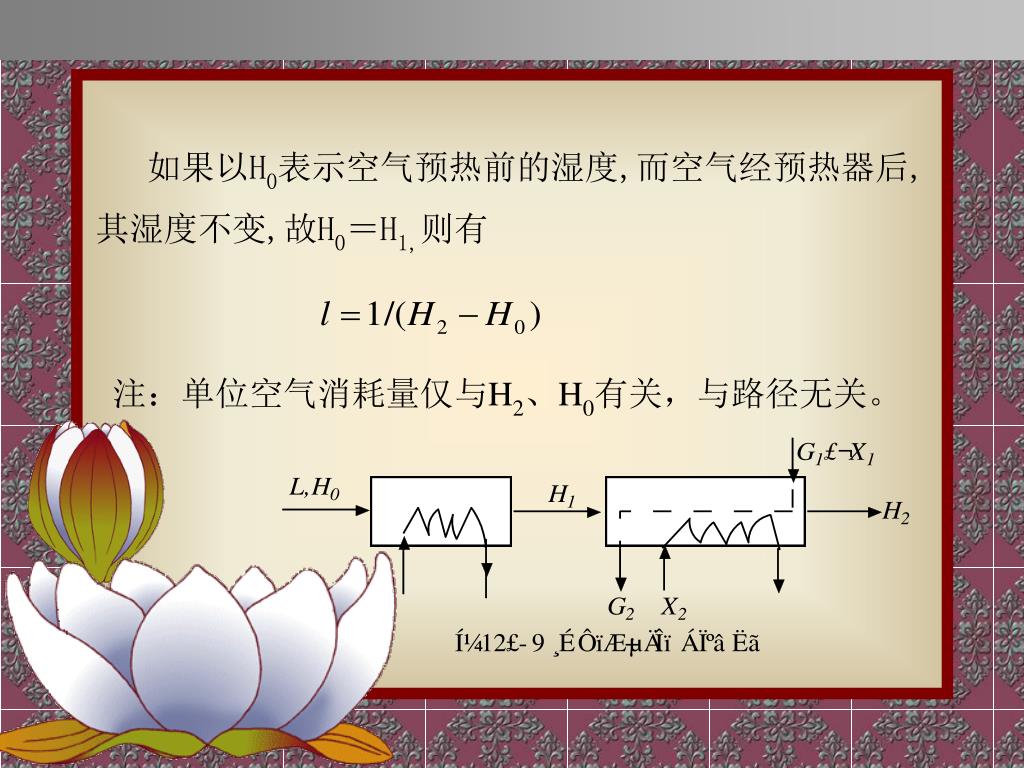

8. 第五章 干燥操作技术 第三节 干燥器的计算 如果以H0表示空气预热前的湿度,而空气经预热器后,其湿度不变,故H0＝H1,则有 注：单位空气消耗量仅与H2、H0有关，与路径无关。

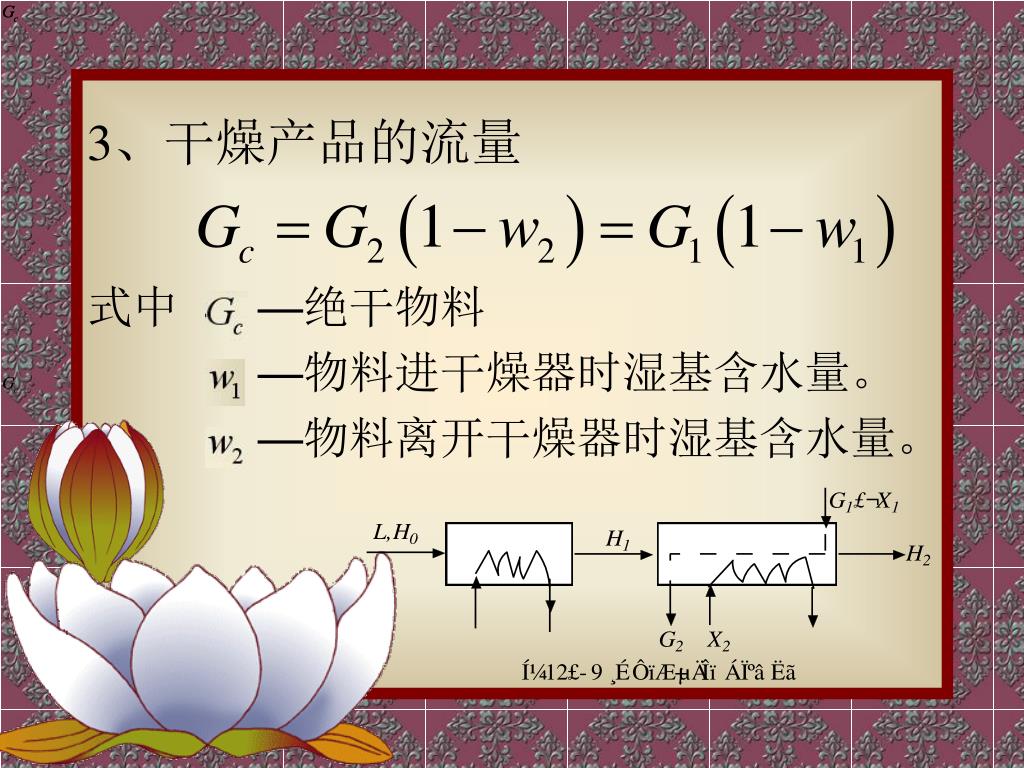

9. 3、干燥产品的流量 式中 —绝干物料 —物料进干燥器时湿基含水量。 —物料离开干燥器时湿基含水量。

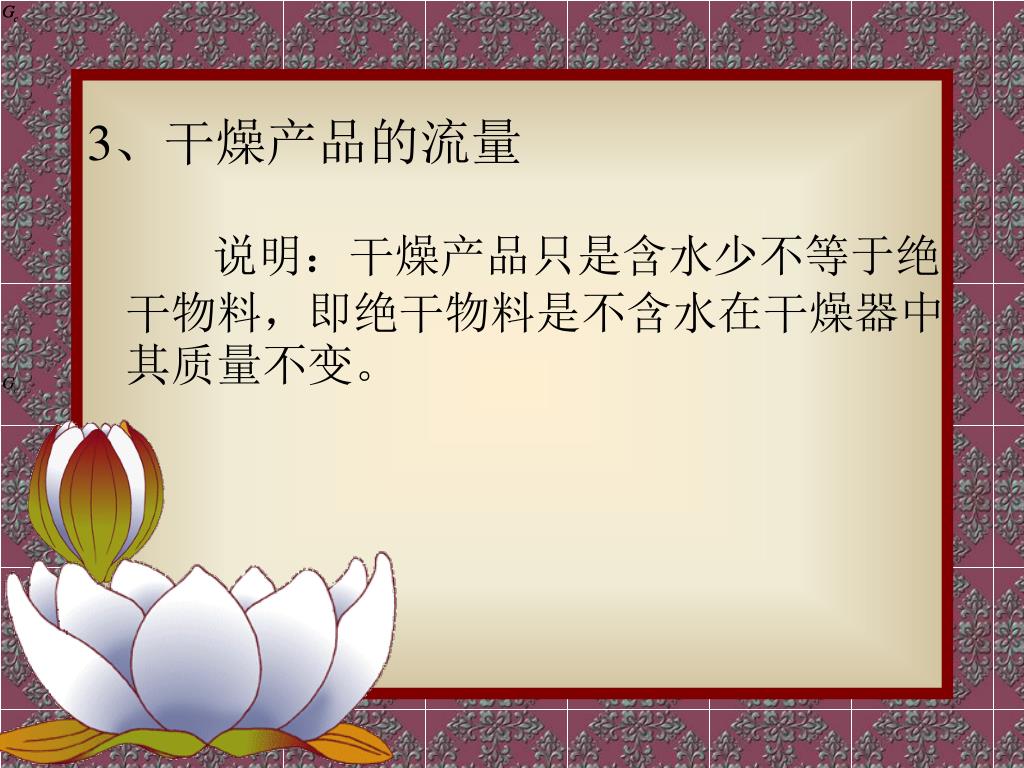

10. 3、干燥产品的流量 说明：干燥产品只是含水少不等于绝干物料，即绝干物料是不含水在干燥器中其质量不变。

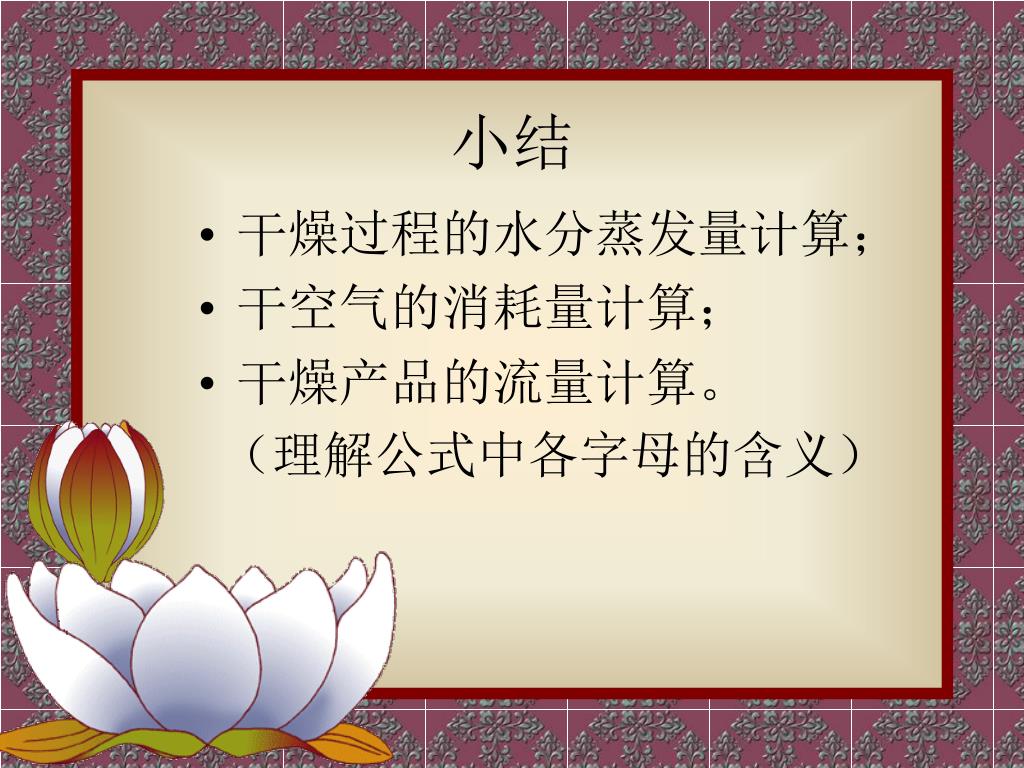

11. 小结 • 干燥过程的水分蒸发量计算； • 干空气的消耗量计算； • 干燥产品的流量计算。 （理解公式中各字母的含义）

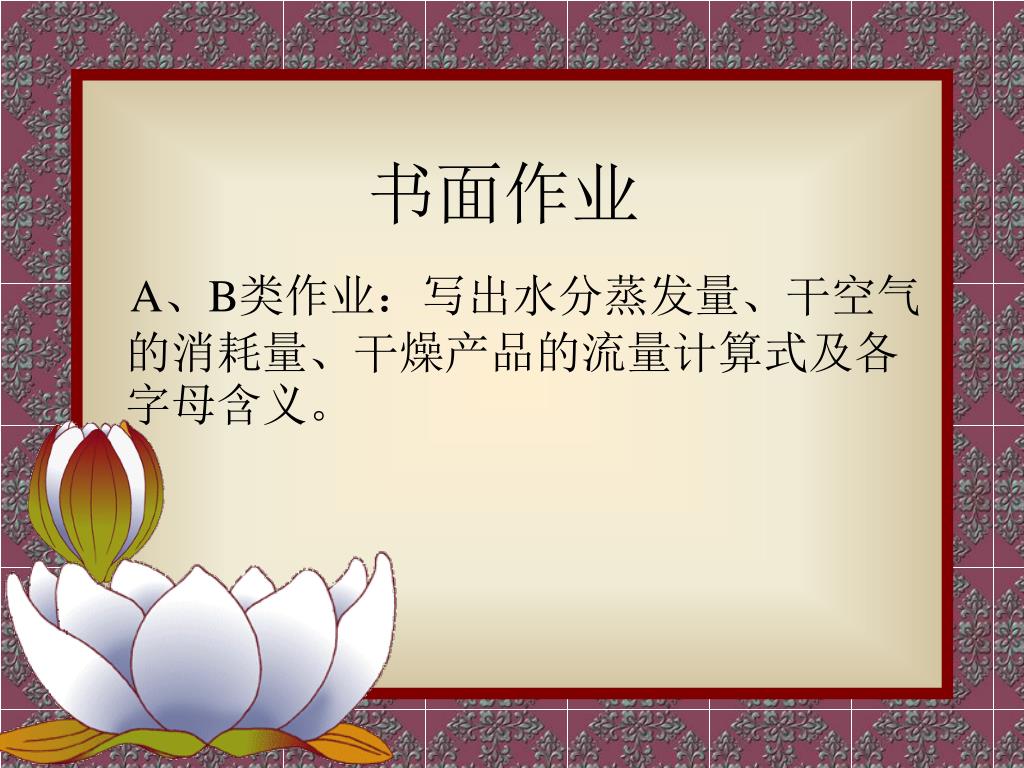

12. 书面作业 A、B类作业：写出水分蒸发量、干空气的消耗量、干燥产品的流量计算式及各字母含义。

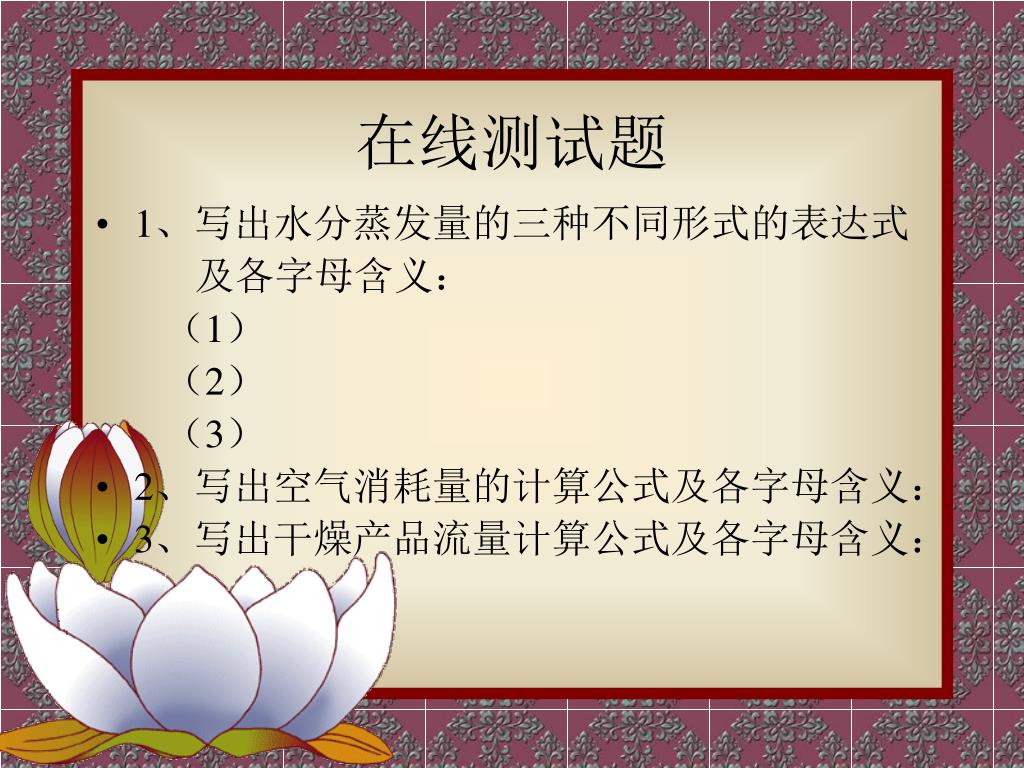

13. 在线测试题 • 1、写出水分蒸发量的三种不同形式的表达式 及各字母含义： （1） （2） （3） • 2、写出空气消耗量的计算公式及各字母含义： • 3、写出干燥产品流量计算公式及各字母含义：

14. 再 见
