  1. VOLANS认证培训 ——DHCP

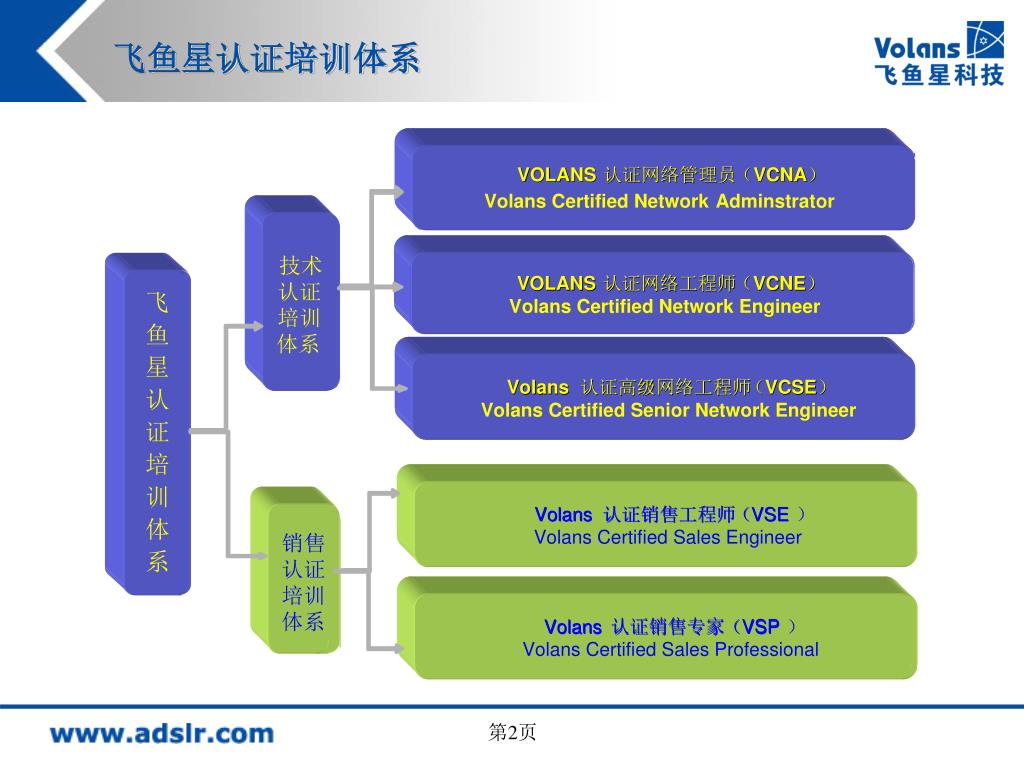

  2. 飞鱼星认证培训体系 第2页

  3. DHCP 学完本章需要掌握的要点 • 掌握DHCP工作原理 • 掌握DHCP在路由及客户端的配置 • 解决常见的DHCP问题 第3页

  4. 什么是DHCP? • DHCP:动态主机分配协议 。 • DHCP功能通常用在企业、小区网络环境中,为终端客户机分配TCP/IP配套参数(IP地址、DNS地址等)。 • 通常在局域网环境中分配IP地址的方式有两种: 1、手动输入,静态分配。 2、DHCP方式自动获取。 第4页

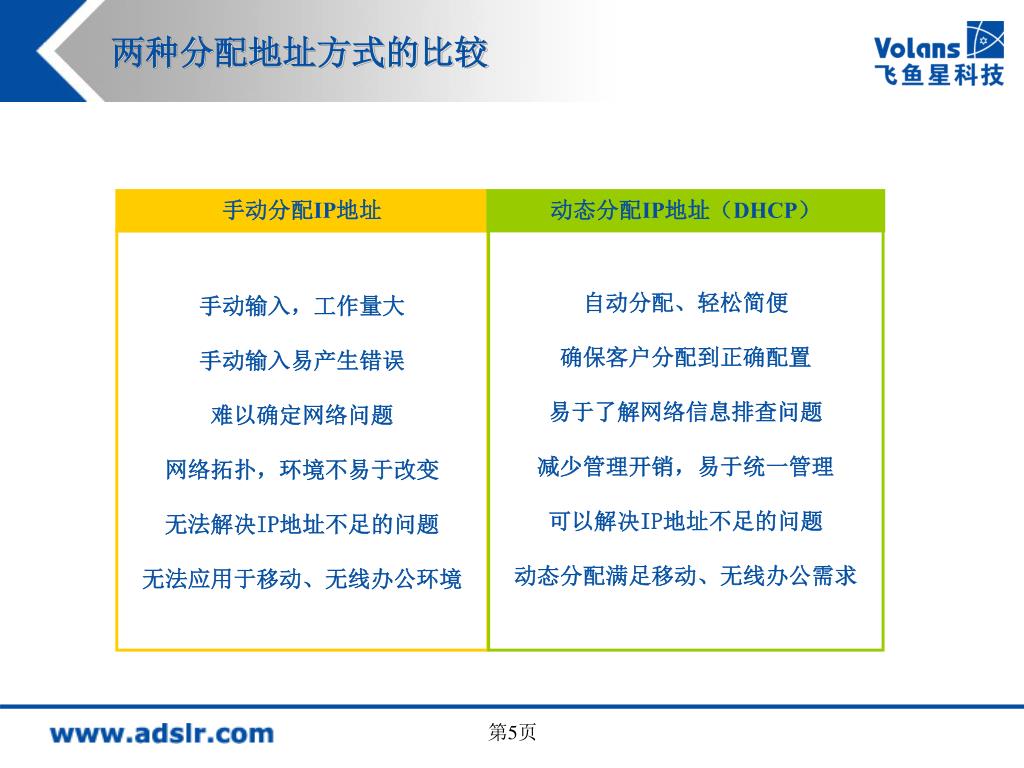

  5. 两种分配地址方式的比较 手动分配IP地址 动态分配IP地址(DHCP) 自动分配、轻松简便 确保客户分配到正确配置 易于了解网络信息排查问题 减少管理开销,易于统一管理 可以解决IP地址不足的问题 动态分配满足移动、无线办公需求 手动输入,工作量大 手动输入易产生错误 难以确定网络问题 网络拓扑,环境不易于改变 无法解决IP地址不足的问题 无法应用于移动、无线办公环境 第5页

  6. DHCP数据库 IP 地址1 IP 地址2 IP 地址3 IP 地址1 IP 地址2 DHCP运做方式 非DHCP客户机:配置静态IP地址 DHCP客户机:动态获得IP地址等信息 DHCP 服务器 第6页

  7. DHCP发现 1 DHCP提供 2 DHCP请求 3 DHCP应答 4 DHCP工作过程 第7页

  8. DHCP在企业网络中的运用 电信 ADSL宽带 路由器中提供DHCP服务 VOLANS VE系列产品 管 理 企业文件服务器 企业WEB服务器 …… …… 财务区 无线区 办公区 行政区 第8页

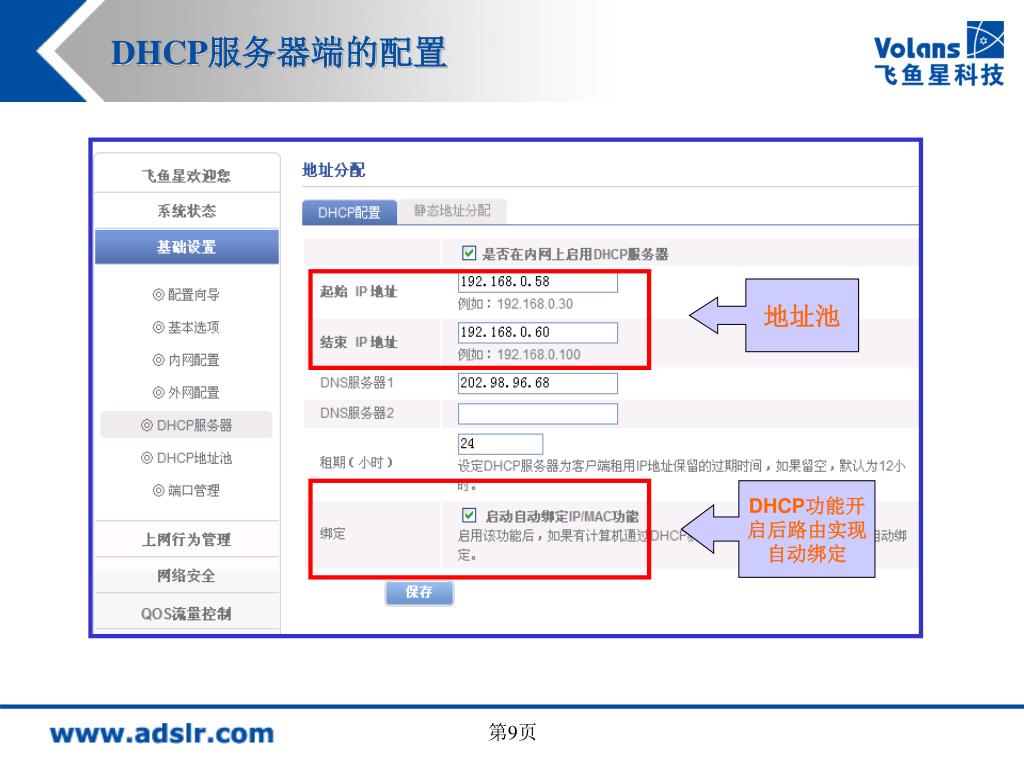

  9. DHCP服务器端的配置 地址池 DHCP功能开 启后路由实现 自动绑定 第9页

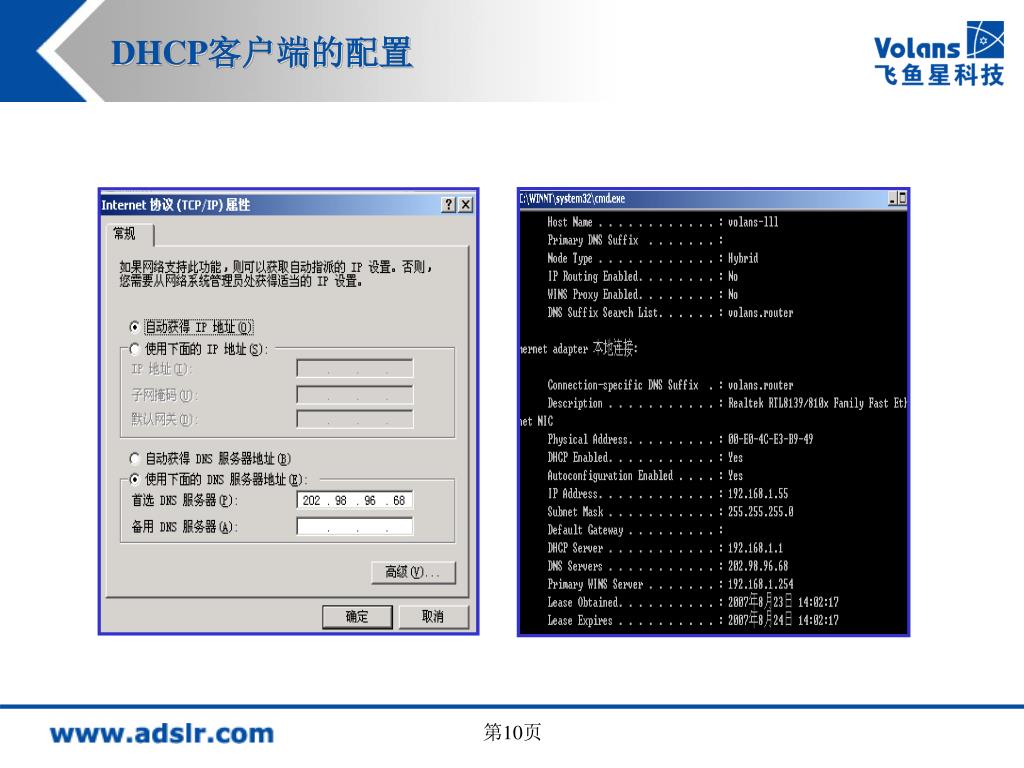

  10. DHCP客户端的配置 第10页

  11. DHCP下实现固定IP地址的分配 指定单机获得 固定IP地址 第11页

  12. DHCP服务开启下对内网分配地址的统一管理 第12页

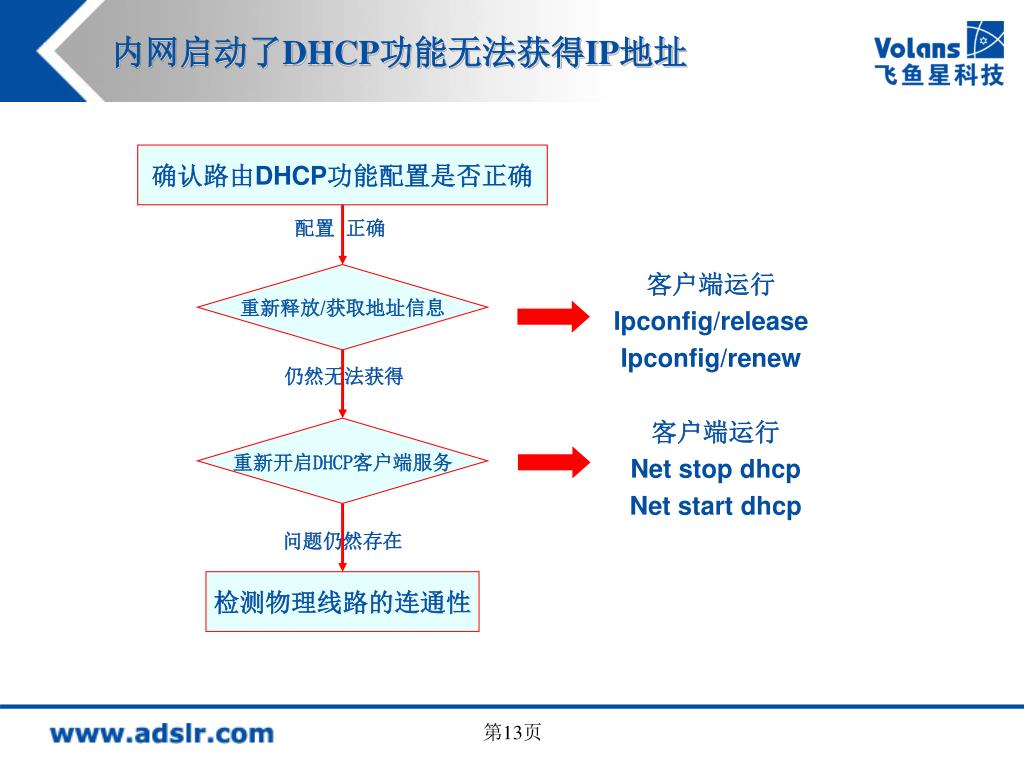

  13. 内网启动了DHCP功能无法获得IP地址 确认路由DHCP功能配置是否正确 配置 正确 重新释放/获取地址信息 客户端运行 Ipconfig/release Ipconfig/renew 仍然无法获得 客户端运行 Net stop dhcp Net start dhcp 重新开启DHCP客户端服务 问题仍然存在 检测物理线路的连通性 第13页

  14. 飞 鱼 星 VOLANS 认 证 培 训 感 谢 您 的 参 与 ! 问题建议反馈: 飞鱼星VOLANS认证培训中心 TEL:028-85336711 /22/33 QQ:82341124 第14页
