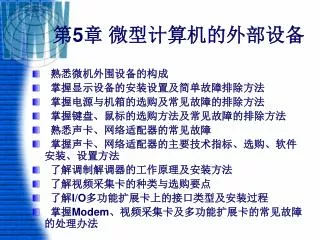

  1. 第5章 微型计算机的外部设备 • 熟悉微机外围设备的构成 • 掌握显示设备的安装设置及简单故障排除方法 • 掌握电源与机箱的选购及常见故障的排除方法 • 掌握键盘、鼠标的选购方法及常见故障的排除方法 • 熟悉声卡、网络适配器的常见故障 • 掌握声卡、网络适配器的主要技术指标、选购、软件安装、设置方法 • 了解调制解调器的工作原理及安装方法 • 了解视频采集卡的种类与选购要点 • 了解I/O多功能扩展卡上的接口类型及安装过程 • 掌握Modem、视频采集卡及多功能扩展卡的常见故障的处理办法

  2. 5.1 显示设备 • 5.2 机箱与电源 • 5.3 键盘和鼠标 • 5.4 适配器 • 5.5 其他外围设备

  3. 5.1 显示设备 • 1．显示卡 • 显示卡的作用 • 显示卡的类型 • ①根据显示器与显示卡发展的过程可分为： • MDA显示卡、CGA显示卡、EGA显示卡、VGA显示卡和TVGA显示卡。 • ②根据显示卡的总线类型分为： • ISA显示卡、EISA显示卡、VESA显示卡、PCI显示卡和AGP显示卡。

  4. 显示卡外观

  5. 显示卡的主要性能指标 • ①最大分辨率 • ②颜色数 • ③刷新频率

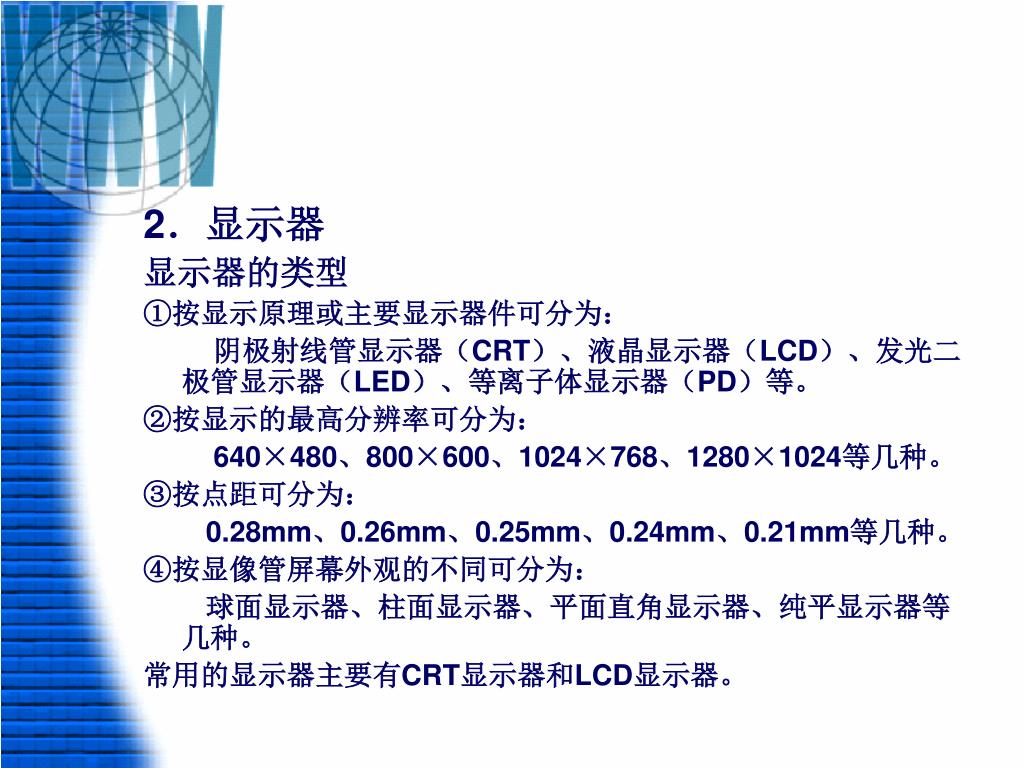

  6. 2．显示器 • 显示器的类型 • ①按显示原理或主要显示器件可分为： • 阴极射线管显示器（CRT）、液晶显示器（LCD）、发光二极管显示器（LED）、等离子体显示器（PD）等。 • ②按显示的最高分辨率可分为： • 640×480、800×600、1024×768、1280×1024等几种。 • ③按点距可分为： • 0.28mm、0.26mm、0.25mm、0.24mm、0.21mm等几种。 • ④按显像管屏幕外观的不同可分为： • 球面显示器、柱面显示器、平面直角显示器、纯平显示器等几种。 • 常用的显示器主要有CRT显示器和LCD显示器。

  7. 显示器的主要技术指标 • ①刷新频率 • ②最大分辨率 • ③点间距 • ④屏幕尺寸 • ⑤辐射与环保

  8. 显示器安全认证标签

  9. 显示卡与显示器选购 • ①显示卡的选择要领 • 决定显示卡性能的主要因素有：显示芯 • 片、显示内存、工艺质量和驱动程序。 • 依据需要进行选择； • 依据显示卡的显示芯片选择； • 依据显示内存进行选购； • 购买正规厂家的正规品牌的显示卡，以保 • 护自己的消费权益。

  10. ②显示器的选择要领 • 屏幕尺寸、显示器种类、显像管类型、分辨率与刷新率、点间距、安全保护、调节方式要方便、产品的售后服务 显示器选购，除价格因素外，还要根据实际需要来进行选购。如：

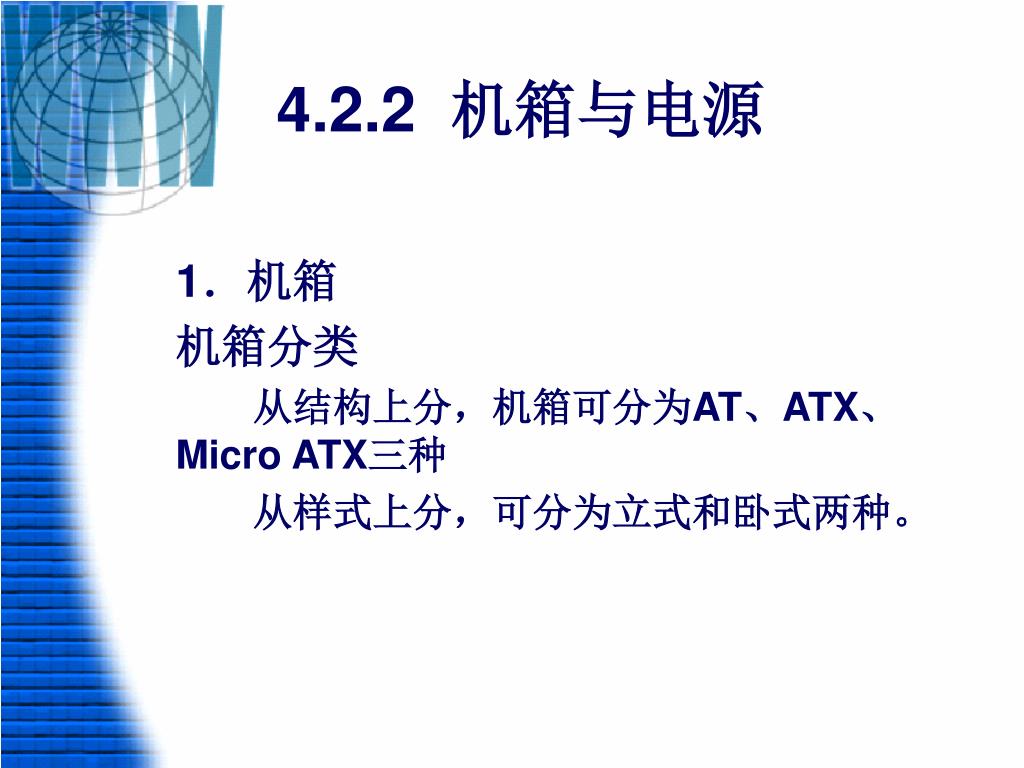

  11. 4.2.2 机箱与电源 • 1．机箱 • 机箱分类 • 从结构上分，机箱可分为AT、ATX、Micro ATX三种 • 从样式上分，可分为立式和卧式两种。

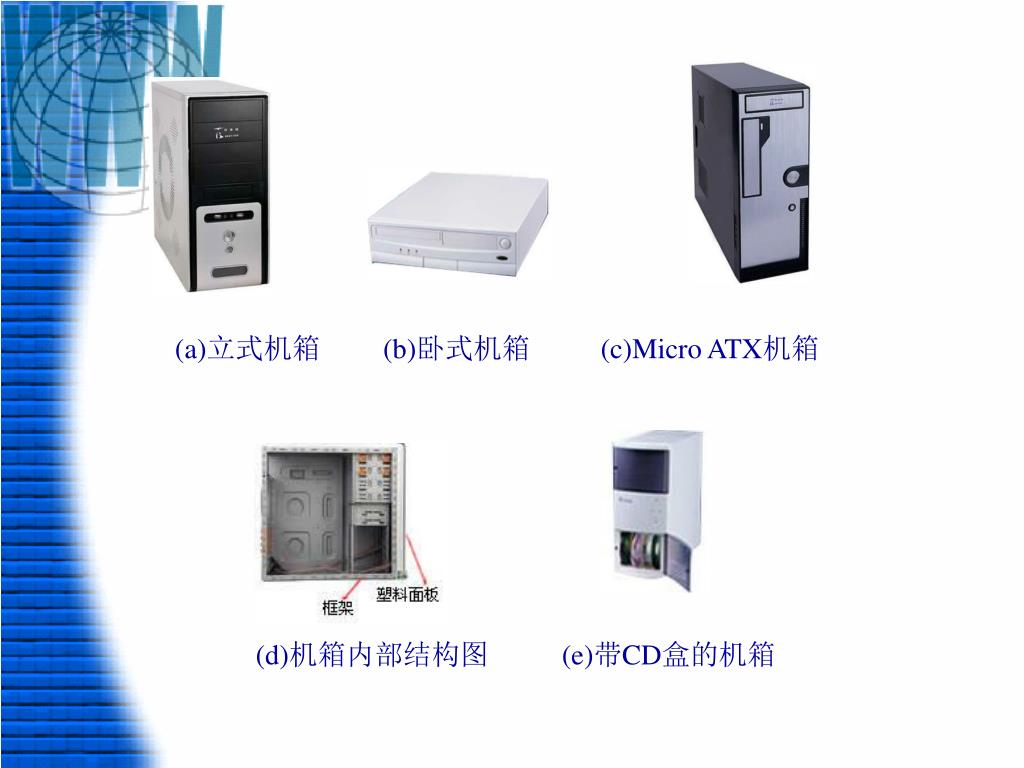

  12. (a)立式机箱 (b)卧式机箱 (c)Micro ATX机箱 (d)机箱内部结构图 (e)带CD盒的机箱

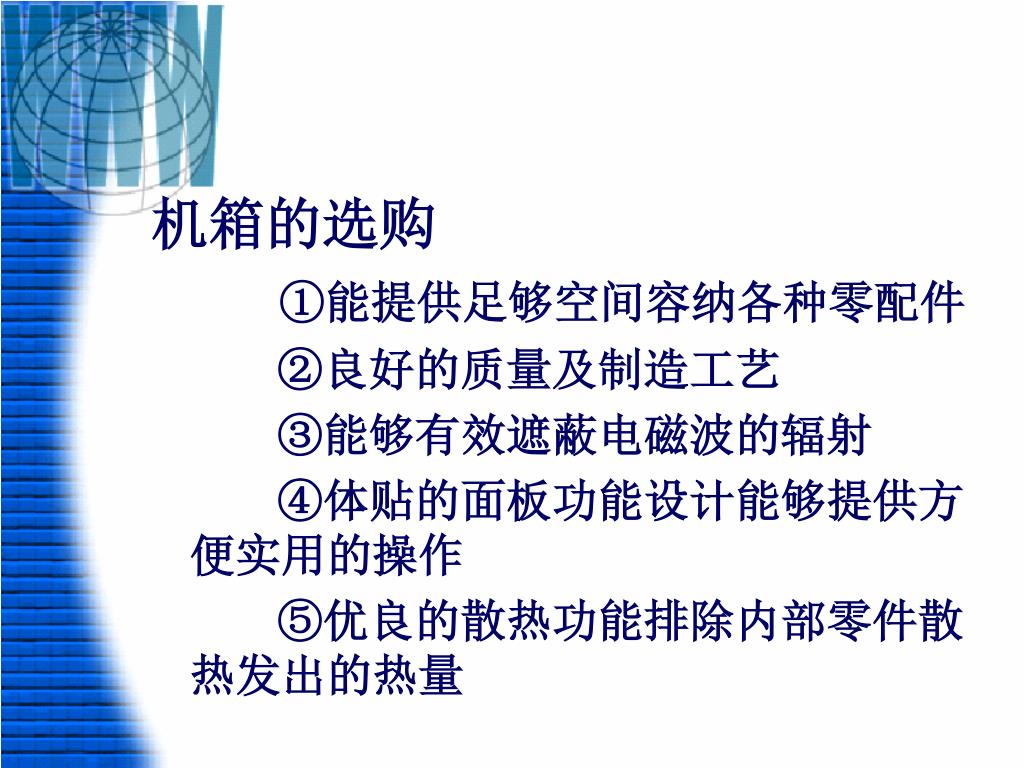

  13. 机箱的选购 • ①能提供足够空间容纳各种零配件 • ②良好的质量及制造工艺 • ③能够有效遮蔽电磁波的辐射 • ④体贴的面板功能设计能够提供方便实用的操作 • ⑤优良的散热功能排除内部零件散热发出的热量

  14. 2．电源 • 电源的工作原理 • 电源的主要性能指标 • 电源分类 • ATX电源的输出电压和输出电流

  15. 表4-1 符合ATX2.03标准的200W电源 表4-2 符合ATX12V标准的200W电源

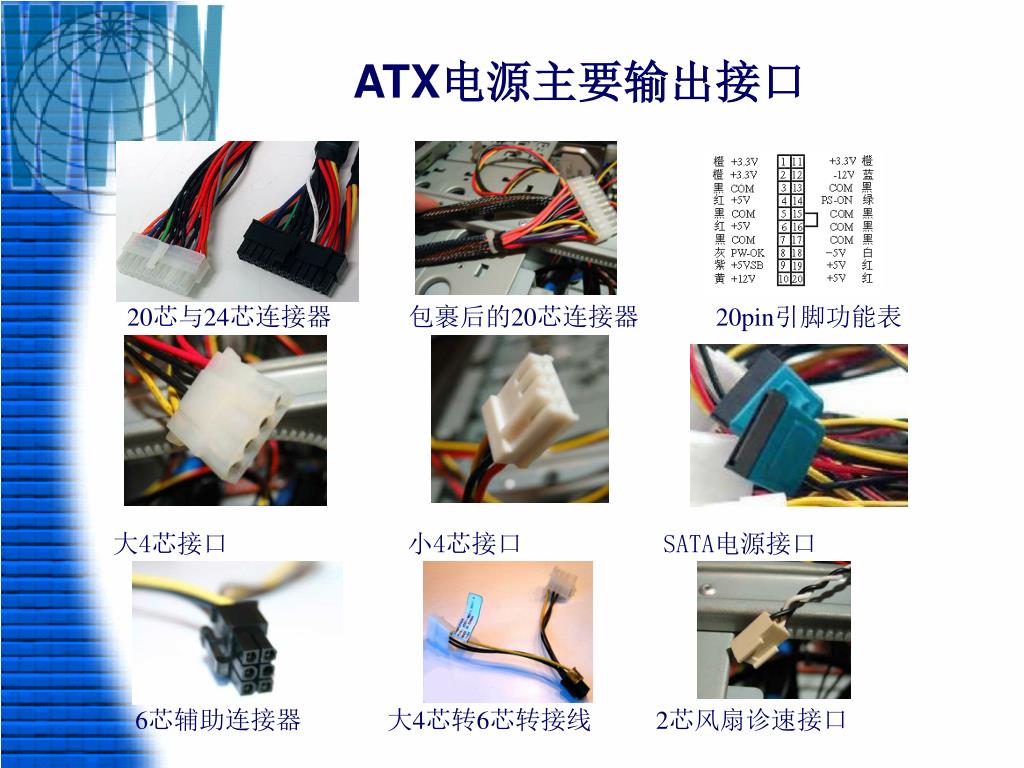

  16. ATX电源主要输出接口 20芯与24芯连接器 包裹后的20芯连接器 20pin引脚功能表 大4芯接口 小4芯接口 SATA电源接口 6芯辅助连接器 大4芯转6芯转接线 2芯风扇诊速接口

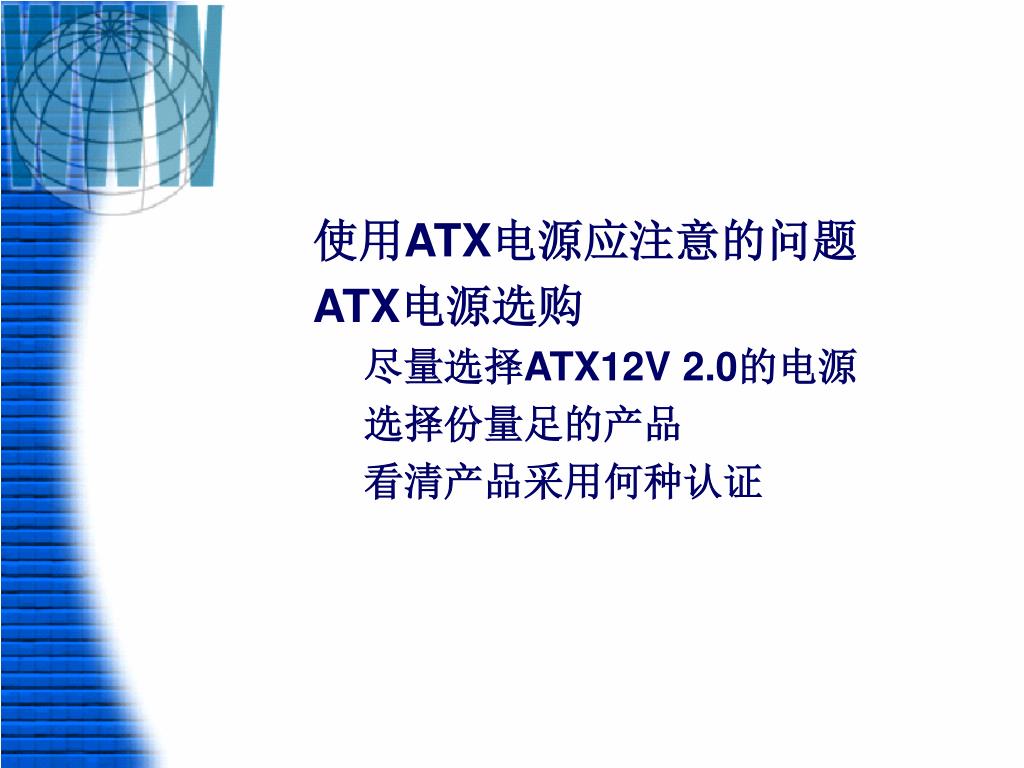

  17. 使用ATX电源应注意的问题 • ATX电源选购 • 尽量选择ATX12V 2.0的电源 • 选择份量足的产品 • 看清产品采用何种认证

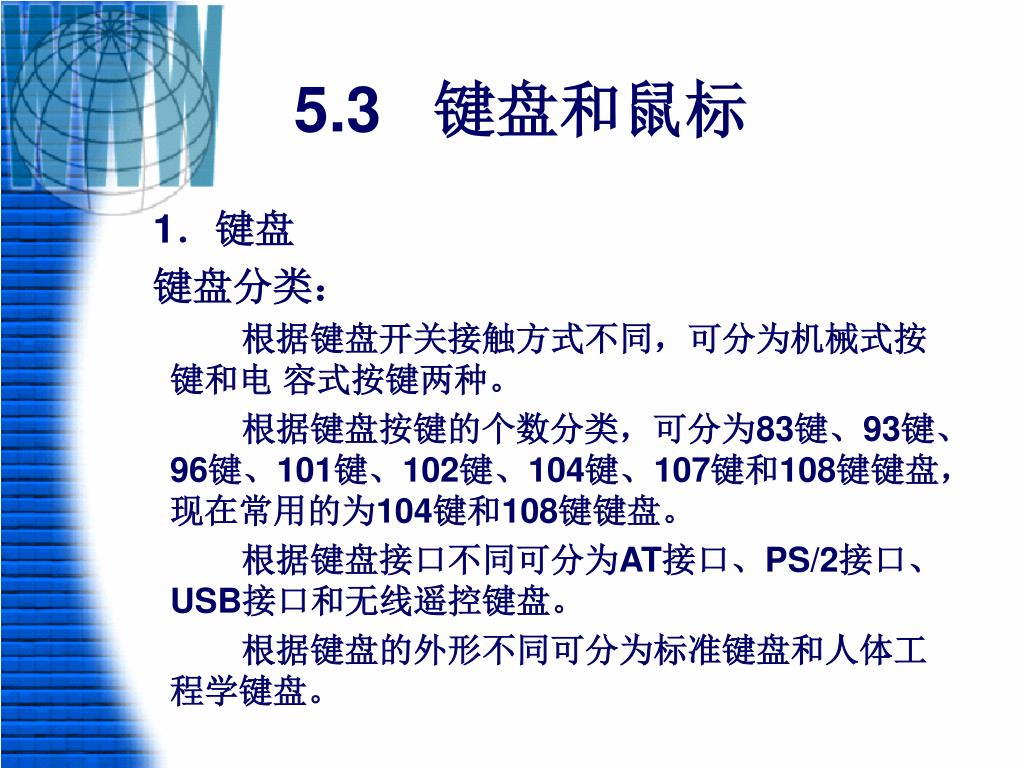

  18. 5.3 键盘和鼠标 • 1．键盘 • 键盘分类： • 根据键盘开关接触方式不同，可分为机械式按键和电 容式按键两种。 • 根据键盘按键的个数分类，可分为83键、93键、96键、101键、102键、104键、107键和108键键盘，现在常用的为104键和108键键盘。 • 根据键盘接口不同可分为AT接口、PS/2接口、USB接口和无线遥控键盘。 • 根据键盘的外形不同可分为标准键盘和人体工程学键盘。

  19. 键盘基本结构

  20. 键盘保养与维护： • 要注意保持键盘的清洁卫生； • 不要把液体洒到键盘上； • 操作键盘时，不要用力过大。 • 键盘选购：

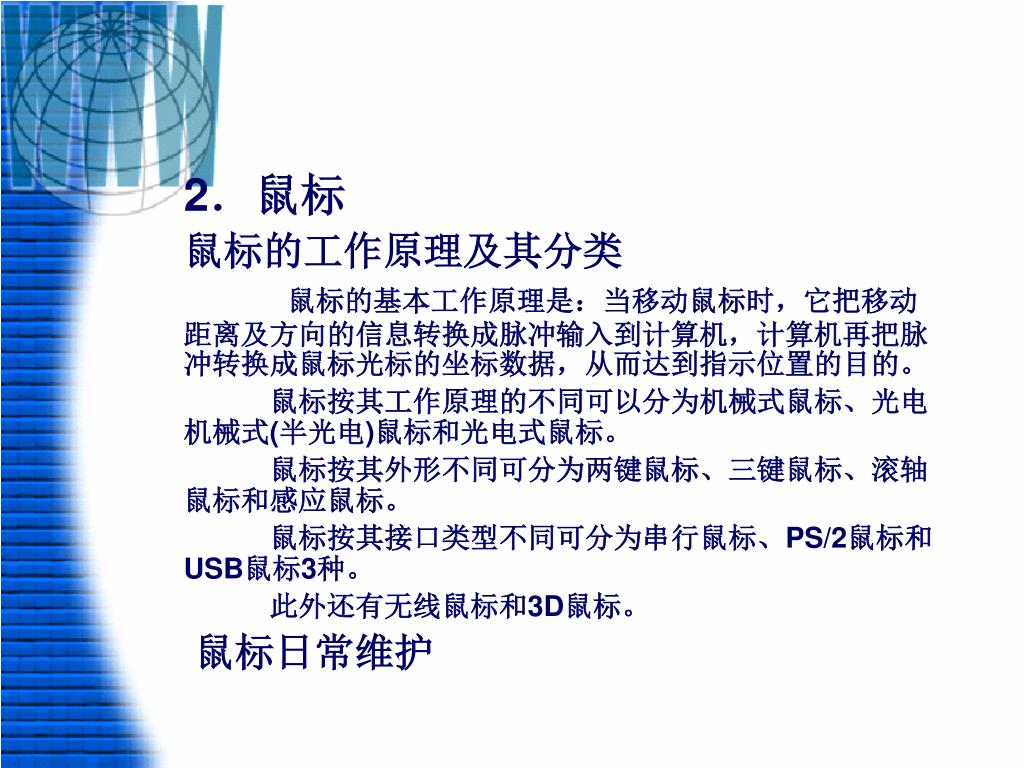

  21. 2．鼠标 • 鼠标的工作原理及其分类 • 鼠标的基本工作原理是：当移动鼠标时，它把移动距离及方向的信息转换成脉冲输入到计算机，计算机再把脉冲转换成鼠标光标的坐标数据，从而达到指示位置的目的。 • 鼠标按其工作原理的不同可以分为机械式鼠标、光电机械式(半光电)鼠标和光电式鼠标。 • 鼠标按其外形不同可分为两键鼠标、三键鼠标、滚轴鼠标和感应鼠标。 • 鼠标按其接口类型不同可分为串行鼠标、PS/2鼠标和USB鼠标3种。 • 此外还有无线鼠标和3D鼠标。 • 鼠标日常维护

  22. 5.3 适配器 • 1．声卡 • 声卡的结构 • 声卡的工作原理 • 声卡的种类 • 声卡的主要性能指标 • 声卡的选购 • 2 ．网络适配器 • 网卡的结构 • 网卡类型 • 网卡的选购

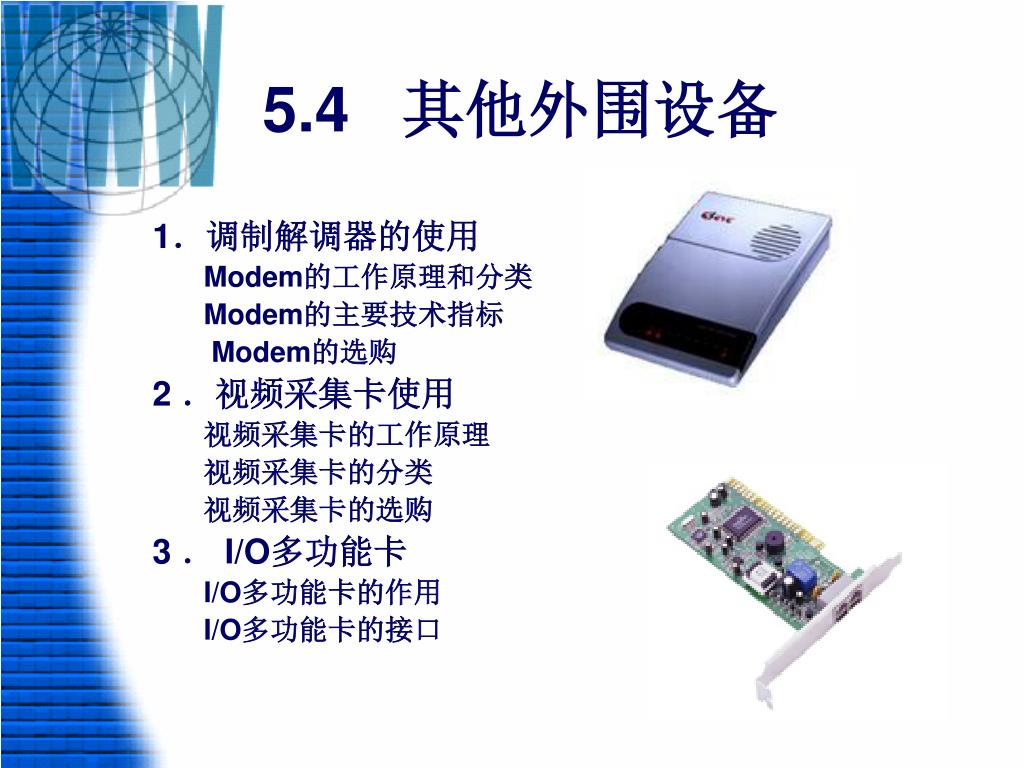

  23. 5.4 其他外围设备 • 1．调制解调器的使用 • Modem的工作原理和分类 • Modem的主要技术指标 • Modem的选购 • 2 ．视频采集卡使用 • 视频采集卡的工作原理 • 视频采集卡的分类 • 视频采集卡的选购 • 3 ． I/O多功能卡 • I/O多功能卡的作用 • I/O多功能卡的接口

  24. 实训内容 • 1 显示卡及安装 • 2 显示器安装及调试 • 3 机箱与电源的安装 • 4 键盘 • 5 鼠标 • 6 声卡适配器与网卡适配器 • 7 Moden的安装 • 8 视频采集卡的安装 • 9 I/O多功能卡的安装
