Наконечники и лента: аксессуары для аккуратной прокладки в лотках

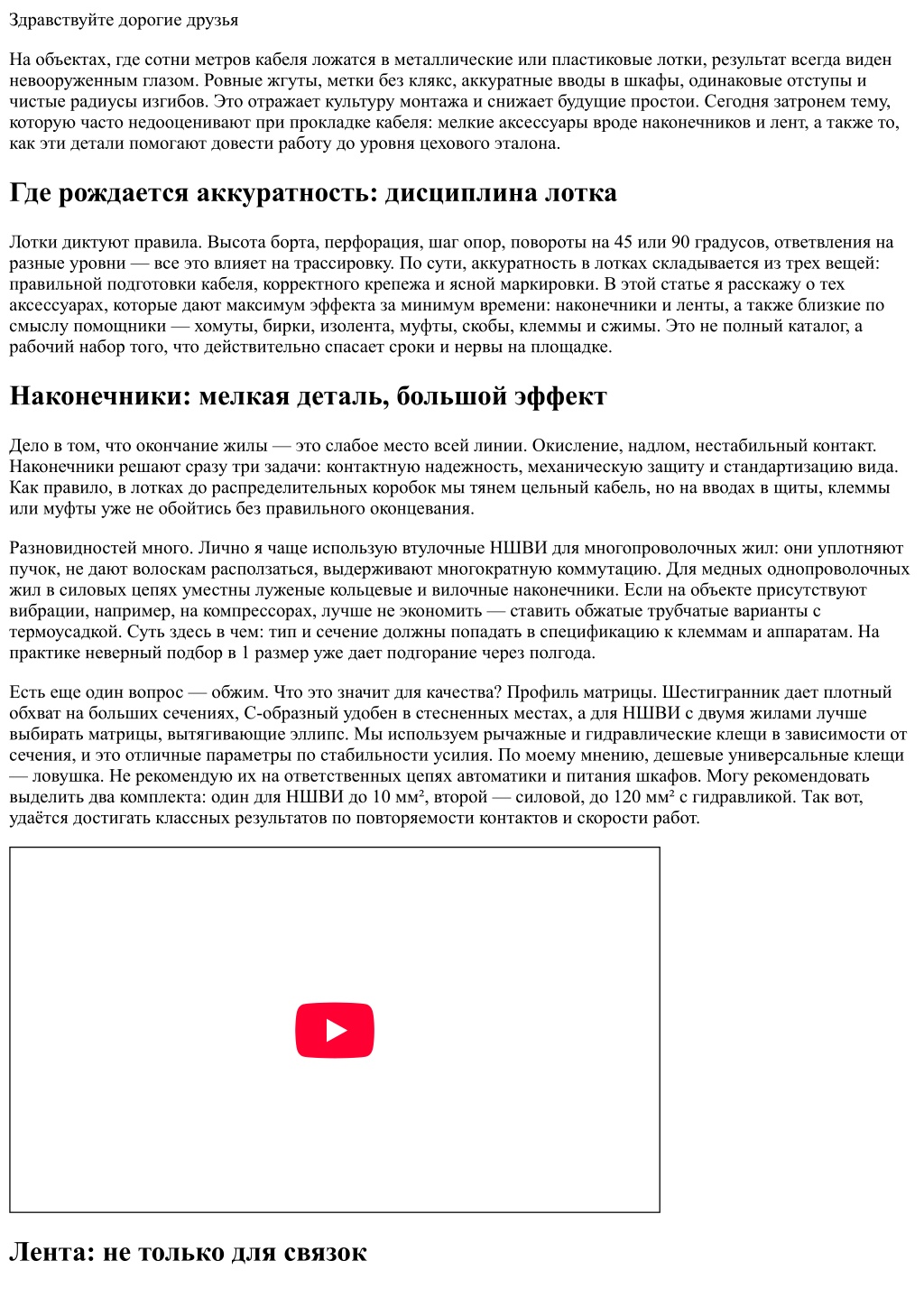

1. Здравствуйте дорогие друзья На объектах, где сотни метров кабеля ложатся в металлические или пластиковые лотки, результат всегда виден невооруженным глазом. Ровные жгуты, метки без клякс, аккуратные вводы в шкафы, одинаковые отступы и чистые радиусы изгибов. Это отражает культуру монтажа и снижает будущие простои. Сегодня затронем тему, которую часто недооценивают при прокладке кабеля: мелкие аксессуары вроде наконечников и лент, а также то, как эти детали помогают довести работу до уровня цехового эталона. Где рождается аккуратность: дисциплина лотка Лотки диктуют правила. Высота борта, перфорация, шаг опор, повороты на 45 или 90 градусов, ответвления на разные уровни — все это влияет на трассировку. По сути, аккуратность в лотках складывается из трех вещей: правильной подготовки кабеля, корректного крепежа и ясной маркировки. В этой статье я расскажу о тех аксессуарах, которые дают максимум эффекта за минимум времени: наконечники и ленты, а также близкие по смыслу помощники — хомуты, бирки, изолента, муфты, скобы, клеммы и сжимы. Это не полный каталог, а рабочий набор того, что действительно спасает сроки и нервы на площадке. Наконечники: мелкая деталь, большой эффект Дело в том, что окончание жилы — это слабое место всей линии. Окисление, надлом, нестабильный контакт. Наконечники решают сразу три задачи: контактную надежность, механическую защиту и стандартизацию вида. Как правило, в лотках до распределительных коробок мы тянем цельный кабель, но на вводах в щиты, клеммы или муфты уже не обойтись без правильного оконцевания. Разновидностей много. Лично я чаще использую втулочные НШВИ для многопроволочных жил: они уплотняют пучок, не дают волоскам расползаться, выдерживают многократную коммутацию. Для медных однопроволочных жил в силовых цепях уместны луженые кольцевые и вилочные наконечники. Если на объекте присутствуют вибрации, например, на компрессорах, лучше не экономить — ставить обжатые трубчатые варианты с термоусадкой. Суть здесь в чем: тип и сечение должны попадать в спецификацию к клеммам и аппаратам. На практике неверный подбор в 1 размер уже дает подгорание через полгода. Есть еще один вопрос — обжим. Что это значит для качества? Профиль матрицы. Шестигранник дает плотный обхват на больших сечениях, С-образный удобен в стесненных местах, а для НШВИ с двумя жилами лучше выбирать матрицы, вытягивающие эллипс. Мы используем рычажные и гидравлические клещи в зависимости от сечения, и это отличные параметры по стабильности усилия. По моему мнению, дешевые универсальные клещи — ловушка. Не рекомендую их на ответственных цепях автоматики и питания шкафов. Могу рекомендовать выделить два комплекта: один для НШВИ до 10 мм², второй — силовой, до 120 мм² с гидравликой. Так вот, удаётся достигать классных результатов по повторяемости контактов и скорости работ. Лента: не только для связок

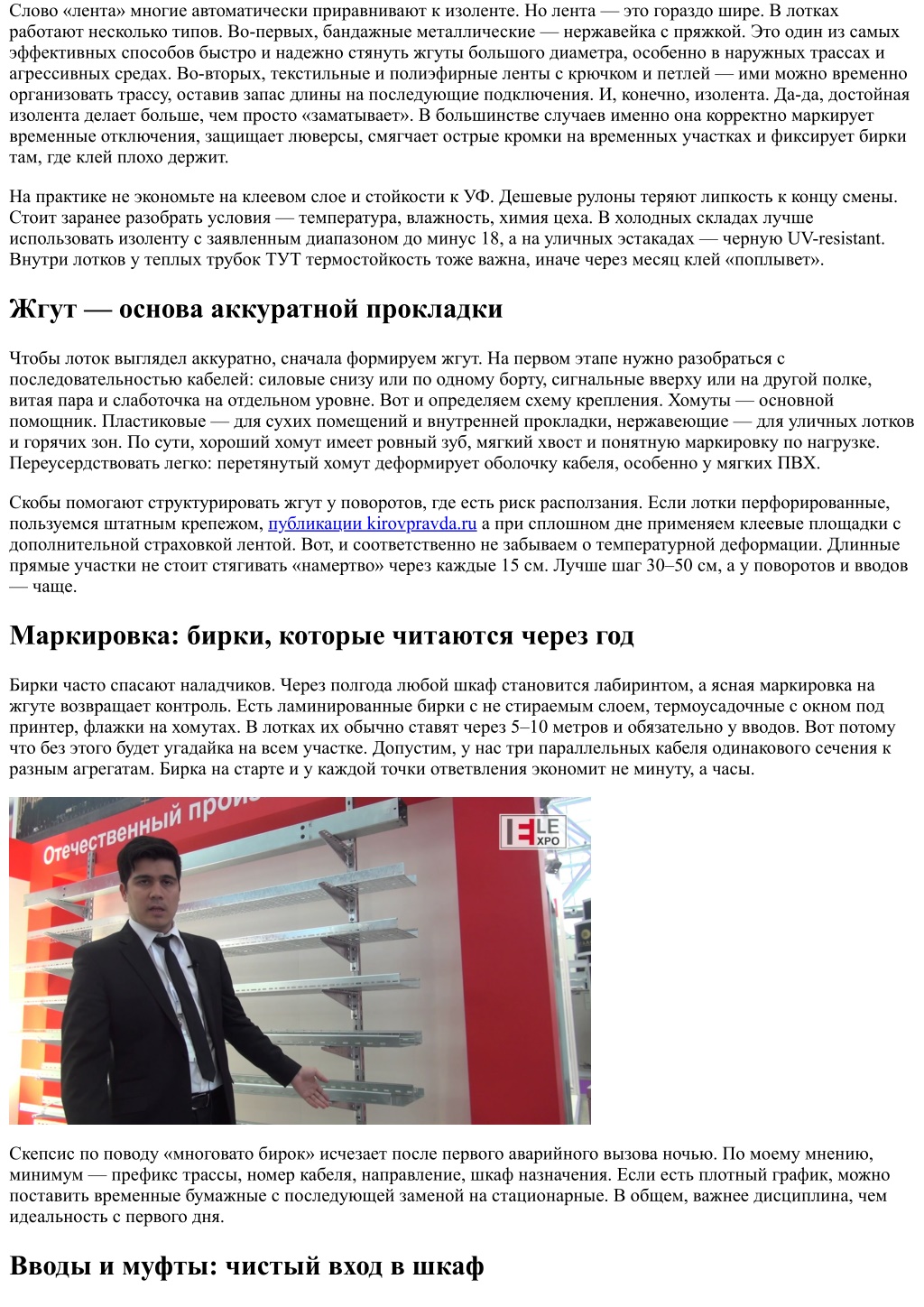

2. Слово «лента» многие автоматически приравнивают к изоленте. Но лента — это гораздо шире. В лотках работают несколько типов. Во-первых, бандажные металлические — нержавейка с пряжкой. Это один из самых эффективных способов быстро и надежно стянуть жгуты большого диаметра, особенно в наружных трассах и агрессивных средах. Во-вторых, текстильные и полиэфирные ленты с крючком и петлей — ими можно временно организовать трассу, оставив запас длины на последующие подключения. И, конечно, изолента. Да-да, достойная изолента делает больше, чем просто «заматывает». В большинстве случаев именно она корректно маркирует временные отключения, защищает люверсы, смягчает острые кромки на временных участках и фиксирует бирки там, где клей плохо держит. На практике не экономьте на клеевом слое и стойкости к УФ. Дешевые рулоны теряют липкость к концу смены. Стоит заранее разобрать условия — температура, влажность, химия цеха. В холодных складах лучше использовать изоленту с заявленным диапазоном до минус 18, а на уличных эстакадах — черную UV-resistant. Внутри лотков у теплых трубок ТУТ термостойкость тоже важна, иначе через месяц клей «поплывет». Жгут — основа аккуратной прокладки Чтобы лоток выглядел аккуратно, сначала формируем жгут. На первом этапе нужно разобраться с последовательностью кабелей: силовые снизу или по одному борту, сигнальные вверху или на другой полке, витая пара и слаботочка на отдельном уровне. Вот и определяем схему крепления. Хомуты — основной помощник. Пластиковые — для сухих помещений и внутренней прокладки, нержавеющие — для уличных лотков и горячих зон. По сути, хороший хомут имеет ровный зуб, мягкий хвост и понятную маркировку по нагрузке. Переусердствовать легко: перетянутый хомут деформирует оболочку кабеля, особенно у мягких ПВХ. Скобы помогают структурировать жгут у поворотов, где есть риск расползания. Если лотки перфорированные, пользуемся штатным крепежом, публикации kirovpravda.ru а при сплошном дне применяем клеевые площадки с дополнительной страховкой лентой. Вот, и соответственно не забываем о температурной деформации. Длинные прямые участки не стоит стягивать «намертво» через каждые 15 см. Лучше шаг 30–50 см, а у поворотов и вводов — чаще. Маркировка: бирки, которые читаются через год Бирки часто спасают наладчиков. Через полгода любой шкаф становится лабиринтом, а ясная маркировка на жгуте возвращает контроль. Есть ламинированные бирки с не стираемым слоем, термоусадочные с окном под принтер, флажки на хомутах. В лотках их обычно ставят через 5–10 метров и обязательно у вводов. Вот потому что без этого будет угадайка на всем участке. Допустим, у нас три параллельных кабеля одинакового сечения к разным агрегатам. Бирка на старте и у каждой точки ответвления экономит не минуту, а часы. Скепсис по поводу «многовато бирок» исчезает после первого аварийного вызова ночью. По моему мнению, минимум — префикс трассы, номер кабеля, направление, шкаф назначения. Если есть плотный график, можно поставить временные бумажные с последующей заменой на стационарные. В общем, важнее дисциплина, чем идеальность с первого дня. Вводы и муфты: чистый вход в шкаф

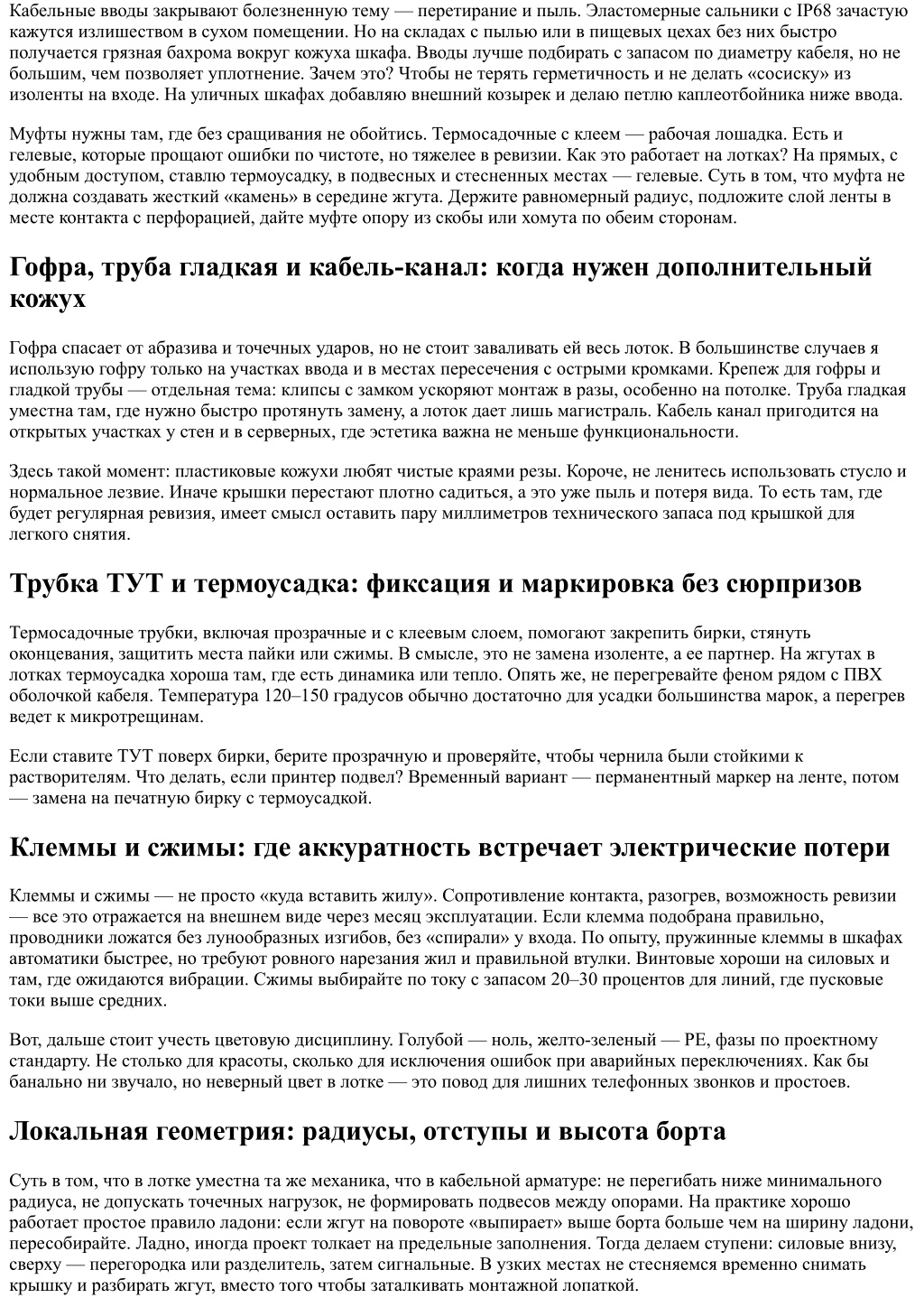

3. Кабельные вводы закрывают болезненную тему — перетирание и пыль. Эластомерные сальники с IP68 зачастую кажутся излишеством в сухом помещении. Но на складах с пылью или в пищевых цехах без них быстро получается грязная бахрома вокруг кожуха шкафа. Вводы лучше подбирать с запасом по диаметру кабеля, но не большим, чем позволяет уплотнение. Зачем это? Чтобы не терять герметичность и не делать «сосиску» из изоленты на входе. На уличных шкафах добавляю внешний козырек и делаю петлю каплеотбойника ниже ввода. Муфты нужны там, где без сращивания не обойтись. Термосадочные с клеем — рабочая лошадка. Есть и гелевые, которые прощают ошибки по чистоте, но тяжелее в ревизии. Как это работает на лотках? На прямых, с удобным доступом, ставлю термоусадку, в подвесных и стесненных местах — гелевые. Суть в том, что муфта не должна создавать жесткий «камень» в середине жгута. Держите равномерный радиус, подложите слой ленты в месте контакта с перфорацией, дайте муфте опору из скобы или хомута по обеим сторонам. Гофра, труба гладкая и кабель-канал: когда нужен дополнительный кожух Гофра спасает от абразива и точечных ударов, но не стоит заваливать ей весь лоток. В большинстве случаев я использую гофру только на участках ввода и в местах пересечения с острыми кромками. Крепеж для гофры и гладкой трубы — отдельная тема: клипсы с замком ускоряют монтаж в разы, особенно на потолке. Труба гладкая уместна там, где нужно быстро протянуть замену, а лоток дает лишь магистраль. Кабель канал пригодится на открытых участках у стен и в серверных, где эстетика важна не меньше функциональности. Здесь такой момент: пластиковые кожухи любят чистые краями резы. Короче, не ленитесь использовать стусло и нормальное лезвие. Иначе крышки перестают плотно садиться, а это уже пыль и потеря вида. То есть там, где будет регулярная ревизия, имеет смысл оставить пару миллиметров технического запаса под крышкой для легкого снятия. Трубка ТУТ и термоусадка: фиксация и маркировка без сюрпризов Термосадочные трубки, включая прозрачные и с клеевым слоем, помогают закрепить бирки, стянуть оконцевания, защитить места пайки или сжимы. В смысле, это не замена изоленте, а ее партнер. На жгутах в лотках термоусадка хороша там, где есть динамика или тепло. Опять же, не перегревайте феном рядом с ПВХ оболочкой кабеля. Температура 120–150 градусов обычно достаточно для усадки большинства марок, а перегрев ведет к микротрещинам. Если ставите ТУТ поверх бирки, берите прозрачную и проверяйте, чтобы чернила были стойкими к растворителям. Что делать, если принтер подвел? Временный вариант — перманентный маркер на ленте, потом — замена на печатную бирку с термоусадкой. Клеммы и сжимы: где аккуратность встречает электрические потери Клеммы и сжимы — не просто «куда вставить жилу». Сопротивление контакта, разогрев, возможность ревизии — все это отражается на внешнем виде через месяц эксплуатации. Если клемма подобрана правильно, проводники ложатся без лунообразных изгибов, без «спирали» у входа. По опыту, пружинные клеммы в шкафах автоматики быстрее, но требуют ровного нарезания жил и правильной втулки. Винтовые хороши на силовых и там, где ожидаются вибрации. Сжимы выбирайте по току с запасом 20–30 процентов для линий, где пусковые токи выше средних. Вот, дальше стоит учесть цветовую дисциплину. Голубой — ноль, желто-зеленый — PE, фазы по проектному стандарту. Не столько для красоты, сколько для исключения ошибок при аварийных переключениях. Как бы банально ни звучало, но неверный цвет в лотке — это повод для лишних телефонных звонков и простоев. Локальная геометрия: радиусы, отступы и высота борта Суть в том, что в лотке уместна та же механика, что в кабельной арматуре: не перегибать ниже минимального радиуса, не допускать точечных нагрузок, не формировать подвесов между опорами. На практике хорошо работает простое правило ладони: если жгут на повороте «выпирает» выше борта больше чем на ширину ладони, пересобирайте. Ладно, иногда проект толкает на предельные заполнения. Тогда делаем ступени: силовые внизу, сверху — перегородка или разделитель, затем сигнальные. В узких местах не стесняемся временно снимать крышку и разбирать жгут, вместо того чтобы заталкивать монтажной лопаткой.

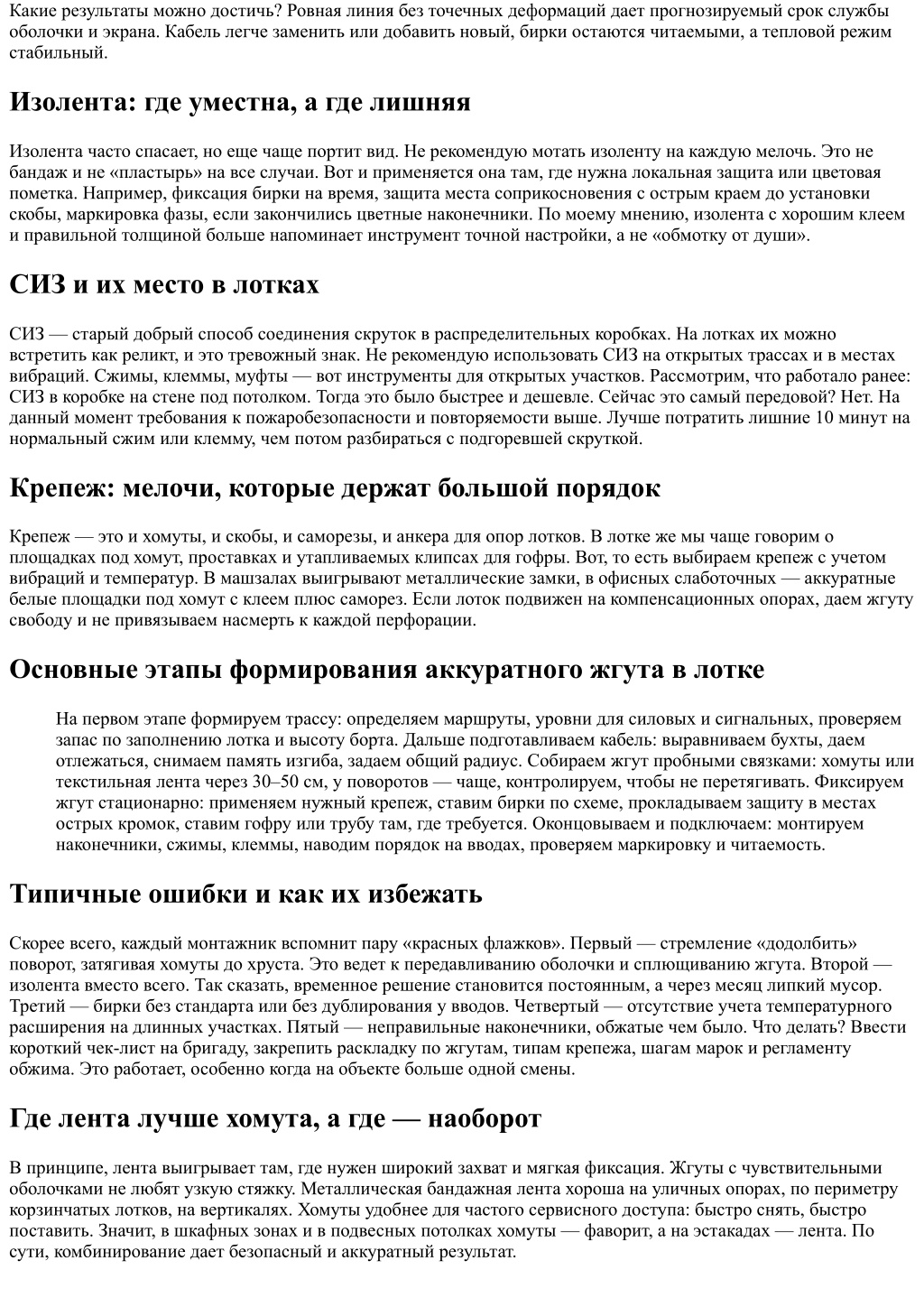

4. Какие результаты можно достичь? Ровная линия без точечных деформаций дает прогнозируемый срок службы оболочки и экрана. Кабель легче заменить или добавить новый, бирки остаются читаемыми, а тепловой режим стабильный. Изолента: где уместна, а где лишняя Изолента часто спасает, но еще чаще портит вид. Не рекомендую мотать изоленту на каждую мелочь. Это не бандаж и не «пластырь» на все случаи. Вот и применяется она там, где нужна локальная защита или цветовая пометка. Например, фиксация бирки на время, защита места соприкосновения с острым краем до установки скобы, маркировка фазы, если закончились цветные наконечники. По моему мнению, изолента с хорошим клеем и правильной толщиной больше напоминает инструмент точной настройки, а не «обмотку от души». СИЗ и их место в лотках СИЗ — старый добрый способ соединения скруток в распределительных коробках. На лотках их можно встретить как реликт, и это тревожный знак. Не рекомендую использовать СИЗ на открытых трассах и в местах вибраций. Сжимы, клеммы, муфты — вот инструменты для открытых участков. Рассмотрим, что работало ранее: СИЗ в коробке на стене под потолком. Тогда это было быстрее и дешевле. Сейчас это самый передовой? Нет. На данный момент требования к пожаробезопасности и повторяемости выше. Лучше потратить лишние 10 минут на нормальный сжим или клемму, чем потом разбираться с подгоревшей скруткой. Крепеж: мелочи, которые держат большой порядок Крепеж — это и хомуты, и скобы, и саморезы, и анкера для опор лотков. В лотке же мы чаще говорим о площадках под хомут, проставках и утапливаемых клипсах для гофры. Вот, то есть выбираем крепеж с учетом вибраций и температур. В машзалах выигрывают металлические замки, в офисных слаботочных — аккуратные белые площадки под хомут с клеем плюс саморез. Если лоток подвижен на компенсационных опорах, даем жгуту свободу и не привязываем насмерть к каждой перфорации. Основные этапы формирования аккуратного жгута в лотке На первом этапе формируем трассу: определяем маршруты, уровни для силовых и сигнальных, проверяем запас по заполнению лотка и высоту борта. Дальше подготавливаем кабель: выравниваем бухты, даем отлежаться, снимаем память изгиба, задаем общий радиус. Собираем жгут пробными связками: хомуты или текстильная лента через 30–50 см, у поворотов — чаще, контролируем, чтобы не перетягивать. Фиксируем жгут стационарно: применяем нужный крепеж, ставим бирки по схеме, прокладываем защиту в местах острых кромок, ставим гофру или трубу там, где требуется. Оконцовываем и подключаем: монтируем наконечники, сжимы, клеммы, наводим порядок на вводах, проверяем маркировку и читаемость. Типичные ошибки и как их избежать Скорее всего, каждый монтажник вспомнит пару «красных флажков». Первый — стремление «додолбить» поворот, затягивая хомуты до хруста. Это ведет к передавливанию оболочки и сплющиванию жгута. Второй — изолента вместо всего. Так сказать, временное решение становится постоянным, а через месяц липкий мусор. Третий — бирки без стандарта или без дублирования у вводов. Четвертый — отсутствие учета температурного расширения на длинных участках. Пятый — неправильные наконечники, обжатые чем было. Что делать? Ввести короткий чек-лист на бригаду, закрепить раскладку по жгутам, типам крепежа, шагам марок и регламенту обжима. Это работает, особенно когда на объекте больше одной смены. Где лента лучше хомута, а где — наоборот В принципе, лента выигрывает там, где нужен широкий захват и мягкая фиксация. Жгуты с чувствительными оболочками не любят узкую стяжку. Металлическая бандажная лента хороша на уличных опорах, по периметру корзинчатых лотков, на вертикалях. Хомуты удобнее для частого сервисного доступа: быстро снять, быстро поставить. Значит, в шкафных зонах и в подвесных потолках хомуты — фаворит, а на эстакадах — лента. По сути, комбинирование дает безопасный и аккуратный результат.

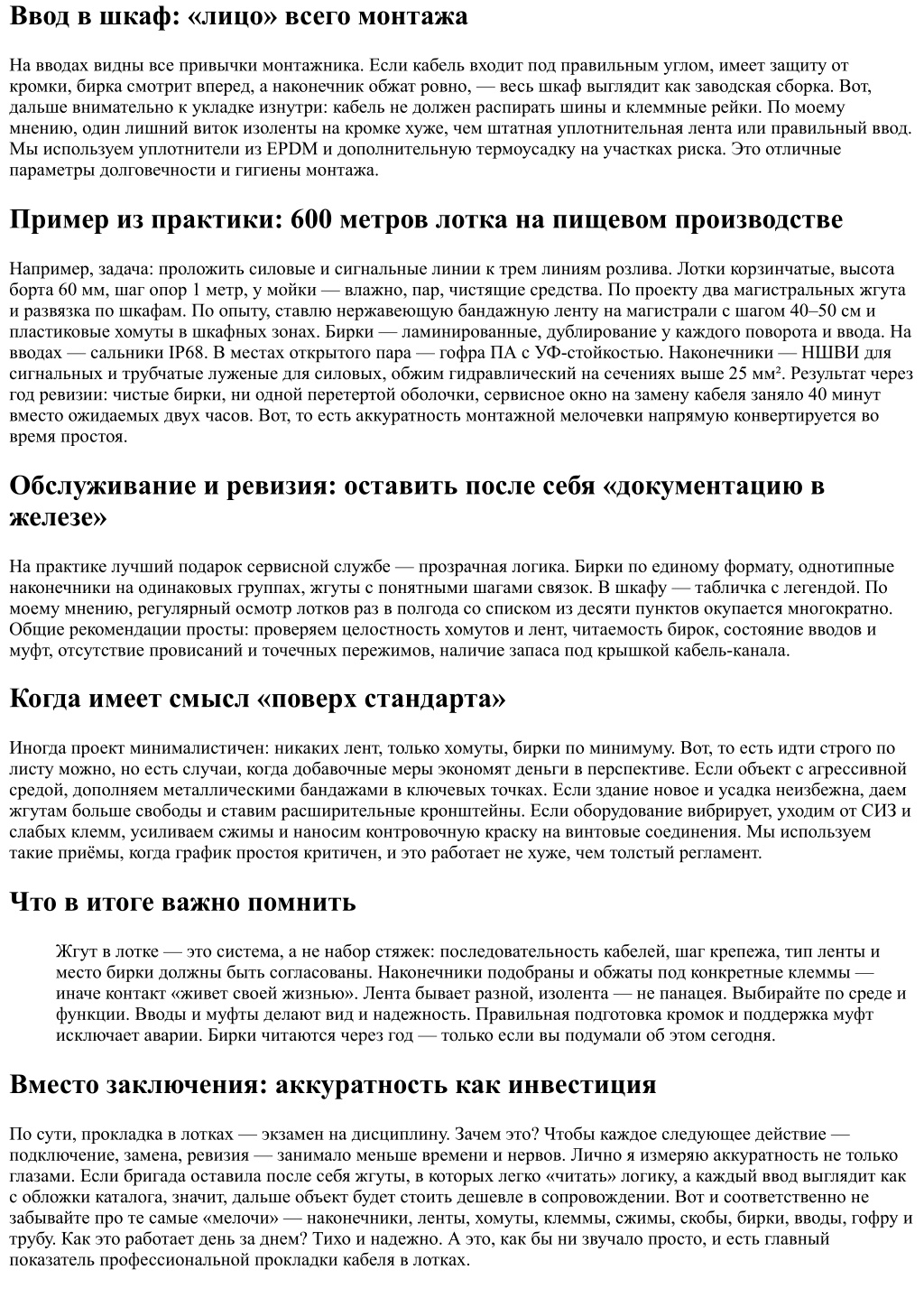

5. Ввод в шкаф: «лицо» всего монтажа На вводах видны все привычки монтажника. Если кабель входит под правильным углом, имеет защиту от кромки, бирка смотрит вперед, а наконечник обжат ровно, — весь шкаф выглядит как заводская сборка. Вот, дальше внимательно к укладке изнутри: кабель не должен распирать шины и клеммные рейки. По моему мнению, один лишний виток изоленты на кромке хуже, чем штатная уплотнительная лента или правильный ввод. Мы используем уплотнители из EPDM и дополнительную термоусадку на участках риска. Это отличные параметры долговечности и гигиены монтажа. Пример из практики: 600 метров лотка на пищевом производстве Например, задача: проложить силовые и сигнальные линии к трем линиям розлива. Лотки корзинчатые, высота борта 60 мм, шаг опор 1 метр, у мойки — влажно, пар, чистящие средства. По проекту два магистральных жгута и развязка по шкафам. По опыту, ставлю нержавеющую бандажную ленту на магистрали с шагом 40–50 см и пластиковые хомуты в шкафных зонах. Бирки — ламинированные, дублирование у каждого поворота и ввода. На вводах — сальники IP68. В местах открытого пара — гофра ПА с УФ-стойкостью. Наконечники — НШВИ для сигнальных и трубчатые луженые для силовых, обжим гидравлический на сечениях выше 25 мм². Результат через год ревизии: чистые бирки, ни одной перетертой оболочки, сервисное окно на замену кабеля заняло 40 минут вместо ожидаемых двух часов. Вот, то есть аккуратность монтажной мелочевки напрямую конвертируется во время простоя. Обслуживание и ревизия: оставить после себя «документацию в железе» На практике лучший подарок сервисной службе — прозрачная логика. Бирки по единому формату, однотипные наконечники на одинаковых группах, жгуты с понятными шагами связок. В шкафу — табличка с легендой. По моему мнению, регулярный осмотр лотков раз в полгода со списком из десяти пунктов окупается многократно. Общие рекомендации просты: проверяем целостность хомутов и лент, читаемость бирок, состояние вводов и муфт, отсутствие провисаний и точечных пережимов, наличие запаса под крышкой кабель-канала. Когда имеет смысл «поверх стандарта» Иногда проект минималистичен: никаких лент, только хомуты, бирки по минимуму. Вот, то есть идти строго по листу можно, но есть случаи, когда добавочные меры экономят деньги в перспективе. Если объект с агрессивной средой, дополняем металлическими бандажами в ключевых точках. Если здание новое и усадка неизбежна, даем жгутам больше свободы и ставим расширительные кронштейны. Если оборудование вибрирует, уходим от СИЗ и слабых клемм, усиливаем сжимы и наносим контровочную краску на винтовые соединения. Мы используем такие приёмы, когда график простоя критичен, и это работает не хуже, чем толстый регламент. Что в итоге важно помнить Жгут в лотке — это система, а не набор стяжек: последовательность кабелей, шаг крепежа, тип ленты и место бирки должны быть согласованы. Наконечники подобраны и обжаты под конкретные клеммы — иначе контакт «живет своей жизнью». Лента бывает разной, изолента — не панацея. Выбирайте по среде и функции. Вводы и муфты делают вид и надежность. Правильная подготовка кромок и поддержка муфт исключает аварии. Бирки читаются через год — только если вы подумали об этом сегодня. Вместо заключения: аккуратность как инвестиция По сути, прокладка в лотках — экзамен на дисциплину. Зачем это? Чтобы каждое следующее действие — подключение, замена, ревизия — занимало меньше времени и нервов. Лично я измеряю аккуратность не только глазами. Если бригада оставила после себя жгуты, в которых легко «читать» логику, а каждый ввод выглядит как с обложки каталога, значит, дальше объект будет стоить дешевле в сопровождении. Вот и соответственно не забывайте про те самые «мелочи» — наконечники, ленты, хомуты, клеммы, сжимы, скобы, бирки, вводы, гофру и трубу. Как это работает день за днем? Тихо и надежно. А это, как бы ни звучало просто, и есть главный показатель профессиональной прокладки кабеля в лотках.
