  1. 使用感应分离技术对不锈钢和铁合金制造厂 的残渣进行干法回收 RecCo-Marilyn 工艺 Jan Groothoff (理科硕士) S3R 公司 亚洲不锈钢会议 上海 2006年5月

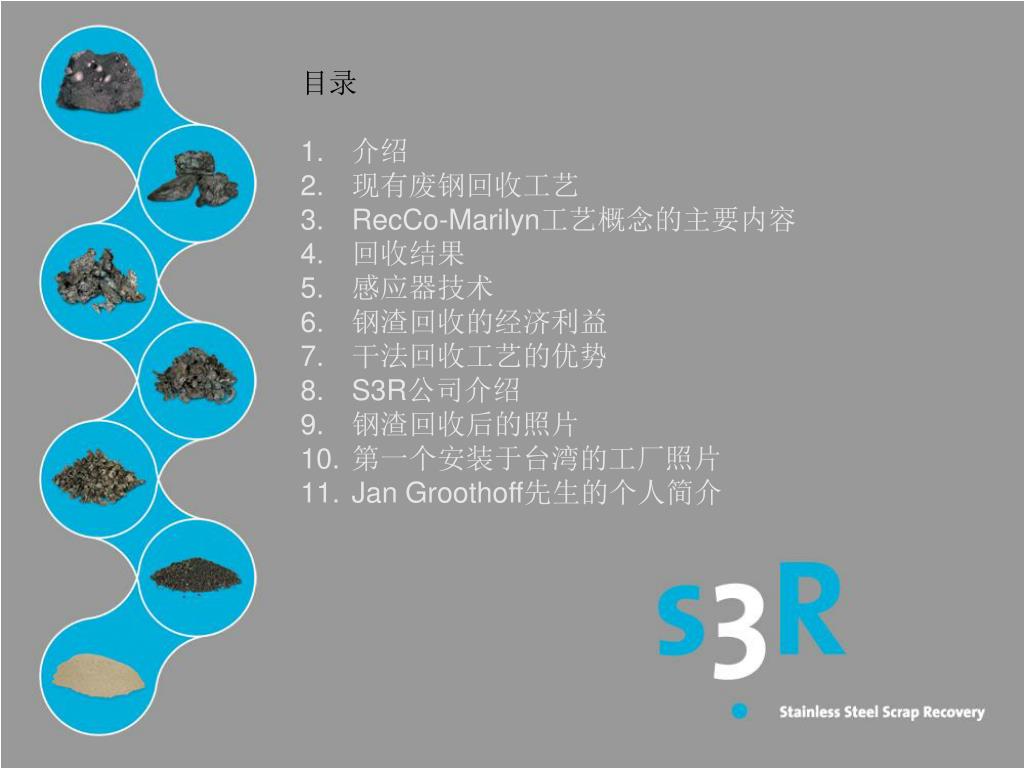

  2. 目录 介绍 现有废钢回收工艺 RecCo-Marilyn工艺概念的主要内容 回收结果 感应器技术 钢渣回收的经济利益 干法回收工艺的优势 S3R公司介绍 钢渣回收后的照片 第一个安装于台湾的工厂照片 Jan Groothoff先生的个人简介

  3. 介绍 • 目前所有的不锈钢制造厂都在迅速扩产。 • 不锈钢废钢是不锈钢生产的必要原料。 • (目前不锈钢废钢鹿特丹的离岸价是€ 1500/吨)。价格越高，因节约成本而造成的不锈钢的生产质量越低。 • 因此，最大程度地从钢厂本身产生的已知质量的钢渣中回收残钢是非常有必要的。 • 传统制造厂产生的钢渣量占其钢产量的30-40% ，其中可回收的废钢占6-12%。 Page 1 of 2

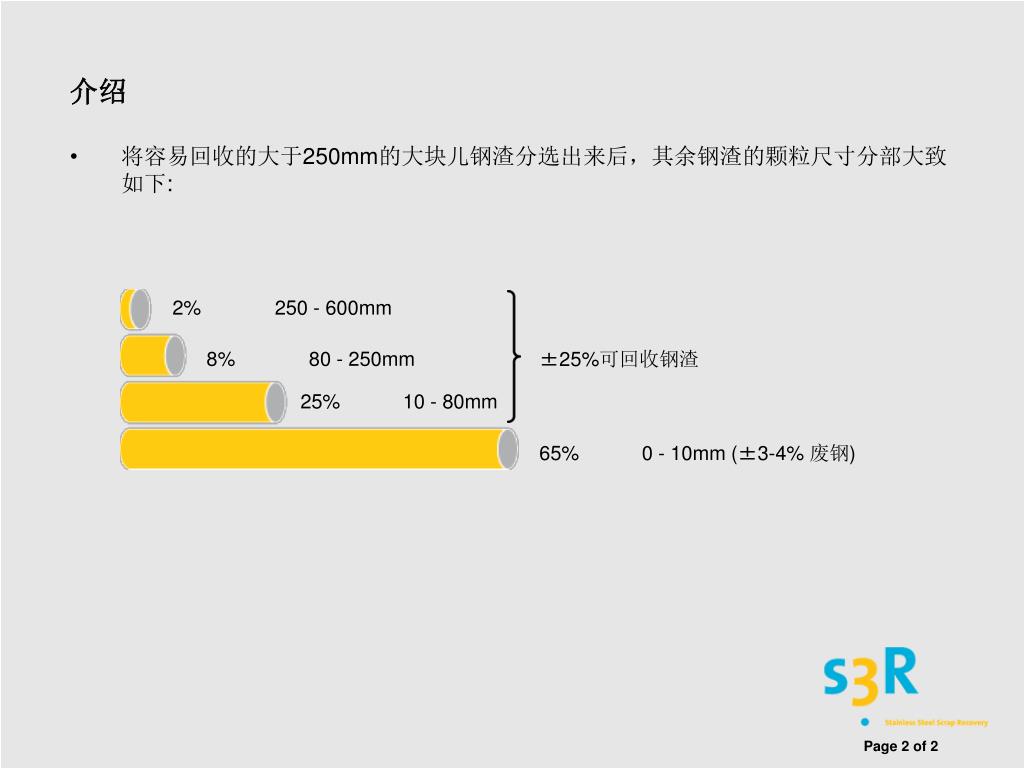

  4. 介绍 • 将容易回收的大于250mm的大块儿钢渣分选出来后，其余钢渣的颗粒尺寸分部大致如下: 2% 250 - 600mm 8% 80 - 250mm ±25%可回收钢渣 25% 10 - 80mm 65% 0 - 10mm (±3-4% 废钢) Page 2 of 2

  5. 2.现有废钢回收工艺 • •高质量矿石的传统回收技术通常使用下列设备: • - 颚式破碎机 • - 筛分机 • - 手拣 • - 周边排矿湿式棒磨机 • -湿式溢出式球磨机 • - 分级机 • - 汉弗莱螺旋 • - 旋风器 • - 沉淀池 • 最大的问题: 应避免Cr 6+ 渗入地下水 • 回收效果: • - 回收率高 • - 废钢质量高 • - 无再利用价值的废渣堆存带来严重问题 Page 1 of 3

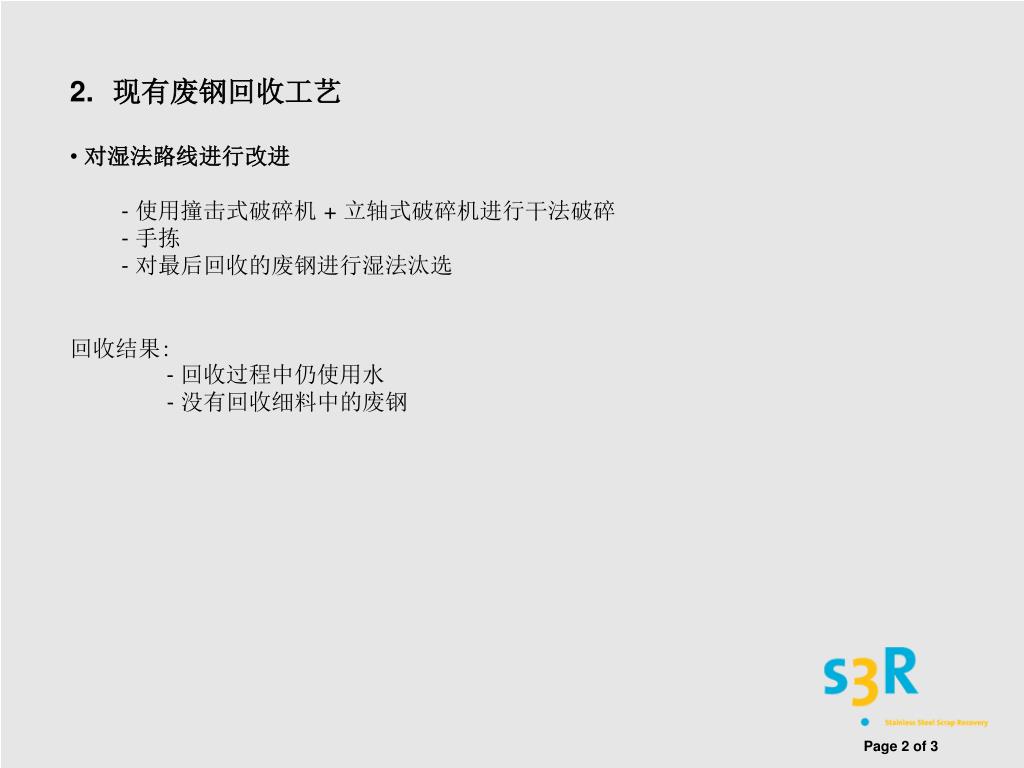

  6. 2.现有废钢回收工艺 • • 对湿法路线进行改进 • - 使用撞击式破碎机 +立轴式破碎机进行干法破碎 • - 手拣 • - 对最后回收的废钢进行湿法汰选 • 回收结果: • - 回收过程中仍使用水 • - 没有回收细料中的废钢 Page 2 of 3

  7. 2.现有废钢回收工艺 • • 仅采用干法锥形破碎机 +磁选回收 • - 无法处理> 50 mm • - 无法处理< 15 mm • 回收结果: • - 效率低 • - 4-6%的可回收废渣没有进行处理! Page 3 of 3

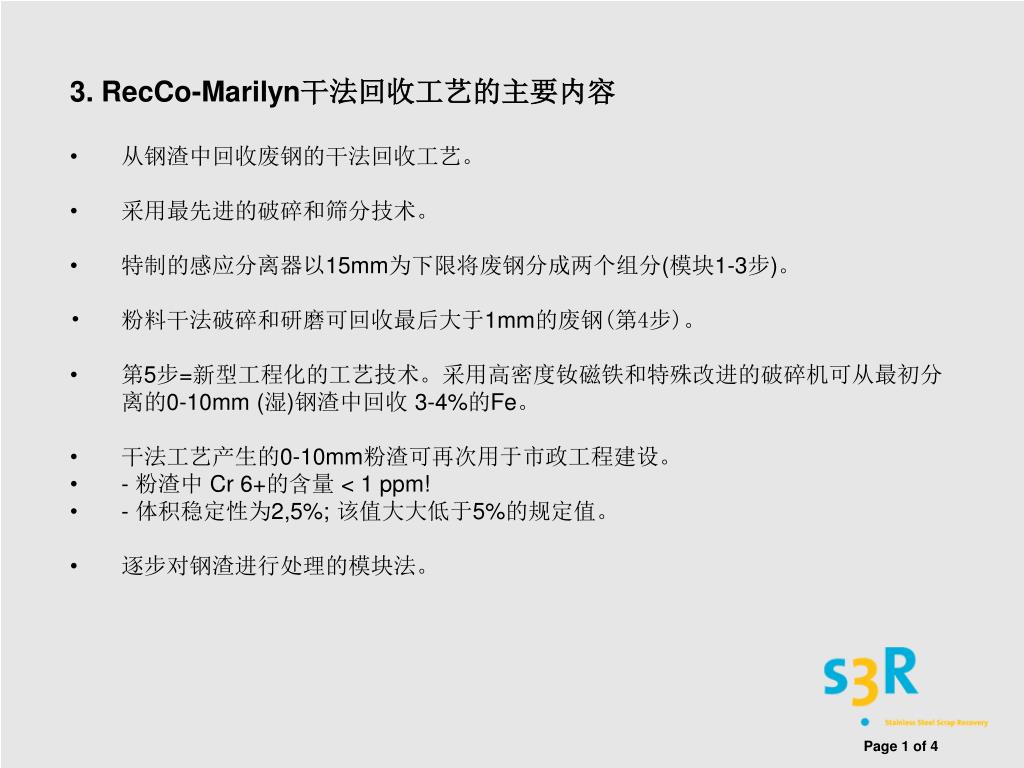

  8. 3. RecCo-Marilyn干法回收工艺的主要内容 • 从钢渣中回收废钢的干法回收工艺。 • 采用最先进的破碎和筛分技术。 • 特制的感应分离器以15mm为下限将废钢分成两个组分(模块1-3步)。 • 粉料干法破碎和研磨可回收最后大于1mm的废钢(第4步)。 • 第5步=新型工程化的工艺技术。采用高密度钕磁铁和特殊改进的破碎机可从最初分离的0-10mm (湿)钢渣中回收 3-4%的Fe。 • 干法工艺产生的0-10mm粉渣可再次用于市政工程建设。 • - 粉渣中Cr 6+的含量 < 1 ppm! • - 体积稳定性为2,5%; 该值大大低于5%的规定值。 • 逐步对钢渣进行处理的模块法。 Page 1 of 4

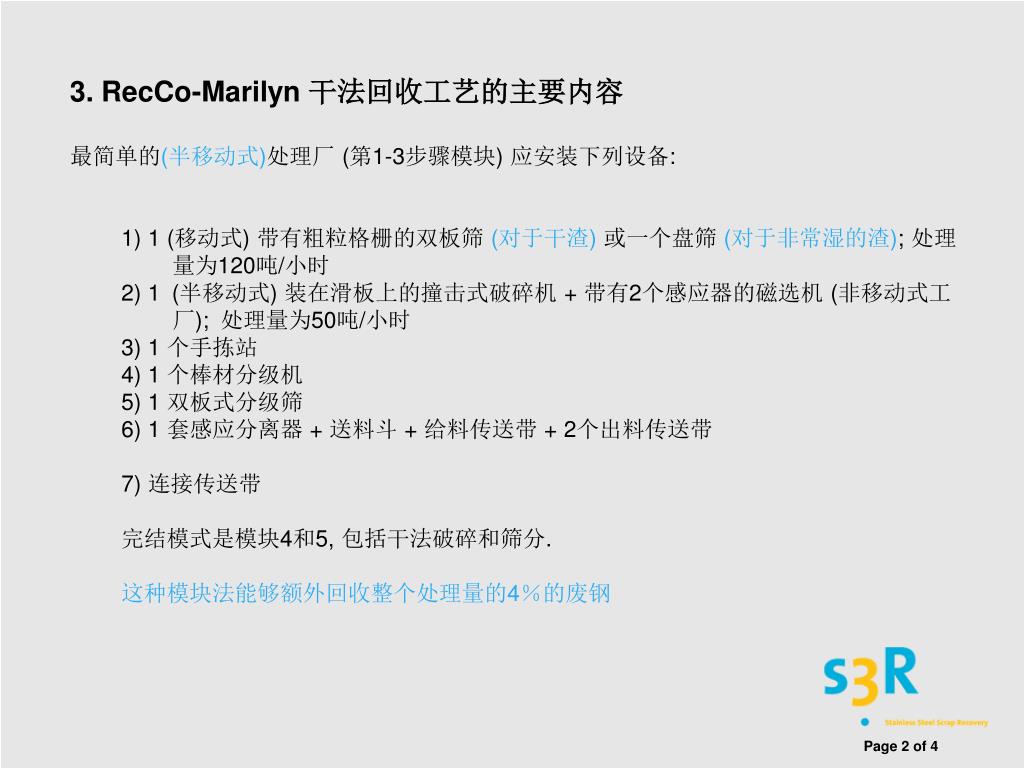

  9. 3. RecCo-Marilyn 干法回收工艺的主要内容 • 最简单的(半移动式)处理厂 (第1-3步骤模块) 应安装下列设备: • 1)1 (移动式) 带有粗粒格栅的双板筛(对于干渣)或一个盘筛(对于非常湿的渣); 处理量为120吨/小时 • 2) 1(半移动式) 装在滑板上的撞击式破碎机 + 带有2个感应器的磁选机 (非移动式工厂);处理量为50吨/小时 • 3) 1个手拣站 • 4) 1 个棒材分级机 • 5) 1 双板式分级筛 • 6) 1 套感应分离器 + 送料斗 + 给料传送带 + 2个出料传送带 • 7) 连接传送带 • 完结模式是模块4和5, 包括干法破碎和筛分. • 这种模块法能够额外回收整个处理量的4％的废钢 Page 2 of 4

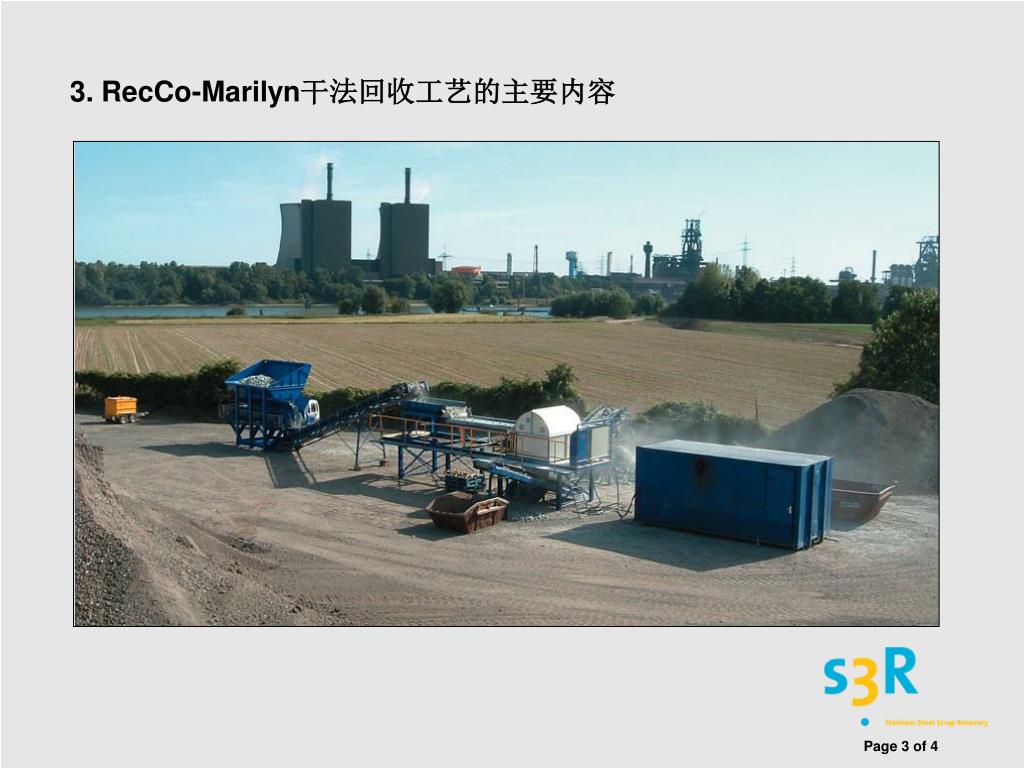

  10. 3. RecCo-Marilyn干法回收工艺的主要内容 Page 3 of 4

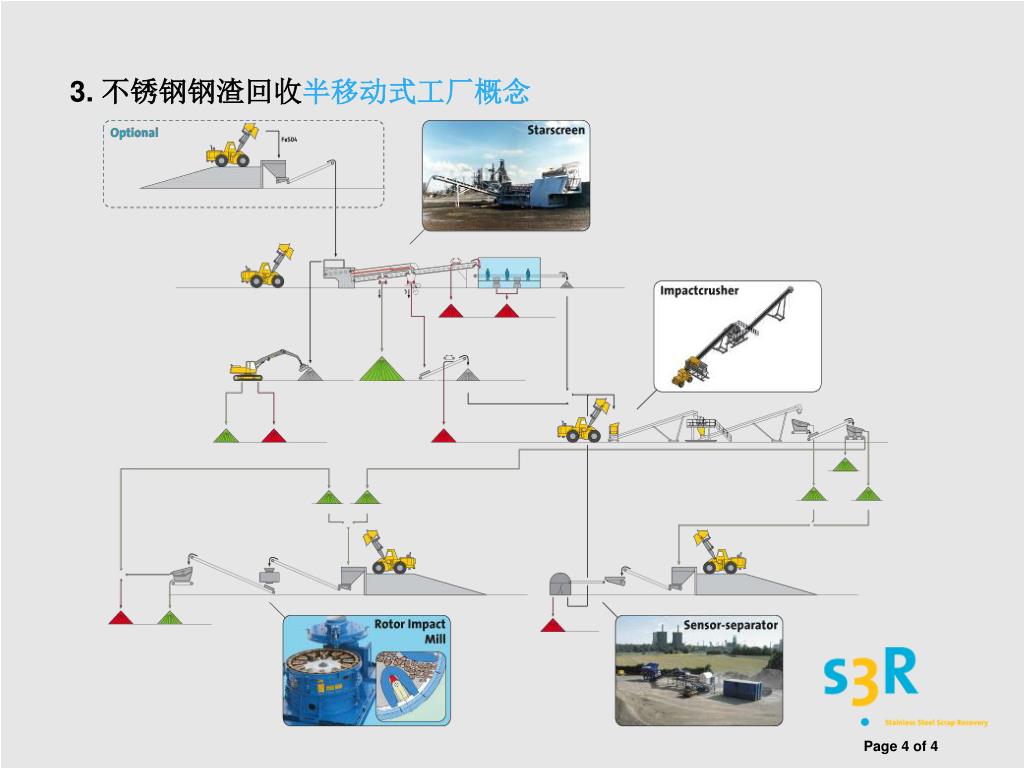

  11. 3. 不锈钢钢渣回收半移动式工厂概念 Page 4 of 4

  12. 4. 回收结果 • 可从钢渣总处理量中回收6-12% 的废钢。 • 废钢质量高，80%为纯金属。 • 密度为6-7吨/m3! • 可再用于市政建设的残渣。 • 环保工艺。

  13. 5. 感应器技术 给定颗粒范围的含金属的炉渣在筛选出来之后将送到快速传送带上（3-5米/秒）。在接近传送带的端部，材料要经过传感器的测试，以确定材料通过时感应值的衰减。传感器探测到要回收的材料时向研磨装置发出一个信号。随后起动位于分选装置的材料流下方的气阀门。最后，已经起动的气阀门将吹出程序指定的材料（金属块）

  14. 6. 钢渣回收的经济利益 举例: > 800.000 吨/年钢产量 (UHP 电弧炉+ 转炉) > 300.000 吨/年钢渣+ 大块渣料> 250mm > 274.000 吨/年钢渣（不包括大块渣料） 根据 “RecCo-Marilyn” 工艺概念的干法工艺将导致: > 24000 吨/年钢渣(1-250mm) + 250.000 吨可再使用(0-10 mm)钢渣 > 2000 吨/月钢渣 > 钢渣回收的内在价值< 250mm ± 80% x 钢渣价格= 80% x € 1.000/吨* = € 800/t *= 保守估计 > 2.000 t x € 800/t = ± $ 2 百万元/月 钢渣回收价值总量= $ 2百万元/ 月= $ 24百万元/ 年 Page 1 of 2

  15. 6. 钢渣回收的经济利益 • 总结: • 回收具有相当大的经济价值。 • 占总渣量70%的钢渣的回收是相对容易的，可以通过手拣和磁选分离。 • 其余30%的钢渣的回收则需要高技术含量。 • (东方很多国家通常会忽略这30%的渣量)。 • 这也是以上提到的$ 24百万元/年的$ 7百万元/年的那部分。 • 钢渣的很大一部分是在15-25mm之间。这部分很难通过手拣法回收。 • 位于含量第二位的是1-15mm的钢渣。 • 上述技术的基本原理也同样可以应用于铁合金的回收，如铁－鉻合金，铁－钛合金和其它合金。 Page 2 of 2

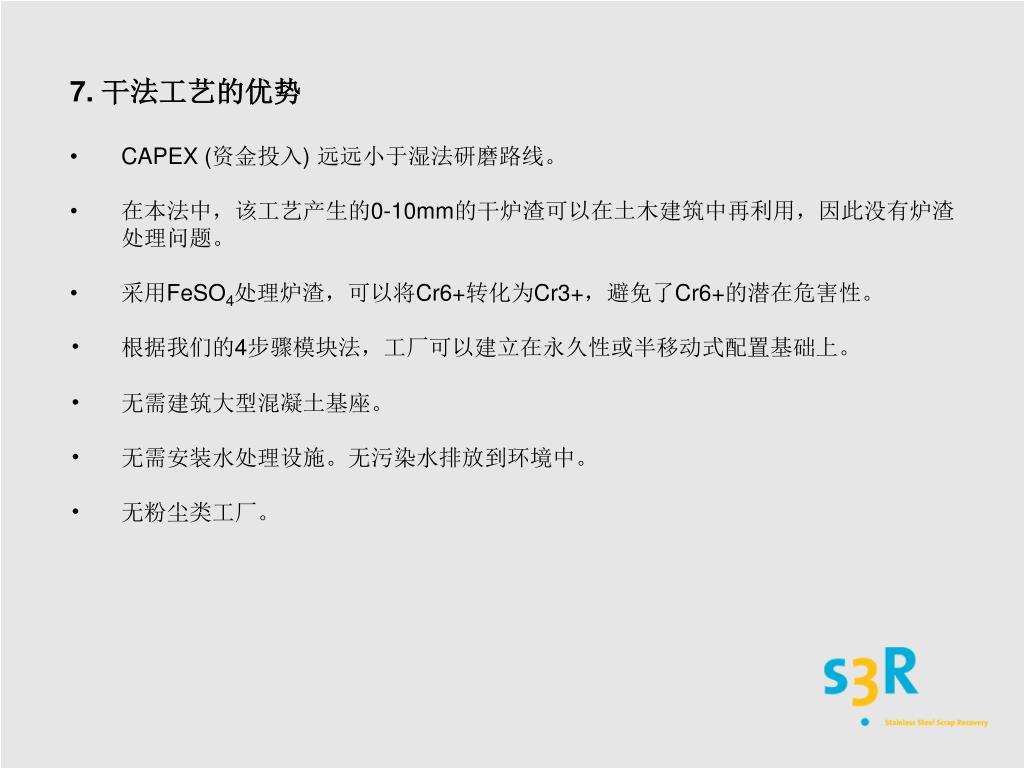

  16. 7. 干法工艺的优势 • CAPEX (资金投入) 远远小于湿法研磨路线。 • 在本法中，该工艺产生的0-10mm的干炉渣可以在土木建筑中再利用，因此没有炉渣处理问题。 • 采用FeSO4处理炉渣，可以将Cr6+转化为Cr3+，避免了Cr6+的潜在危害性。 • 根据我们的4步骤模块法，工厂可以建立在永久性或半移动式配置基础上。 • 无需建筑大型混凝土基座。 • 无需安装水处理设施。无污染水排放到环境中。 • 无粉尘类工厂。

  17. 8. S3R公司介绍 • S3R，不锈钢钢渣回收公司，与3家公司结成战略合作联盟关系。其结合专业知识，工程和设备生产于一体，将干法回收概念市场化。 RecCo BV (回收顾问公司)，位于荷兰的Aerdenhout市和Akersloot市，在工程方面，铁和非铁金属钢渣的回收管理方面有很强的专业技能。Recco BV公司已经与Mous BV公司建立起了战略联盟关系。Mous BV公司是一家金属构建公司，其建立于自身的设计基础上，包括为s3R和Recco公司合同中的设备作设计和制造。 荷丰技术公司，位于中国北京，是一家结合中国客户所需和海外先进技术与设备的专业公司。 Evergoed NV公司，一家位于荷兰海牙的投资公司。 Page 1 of 2

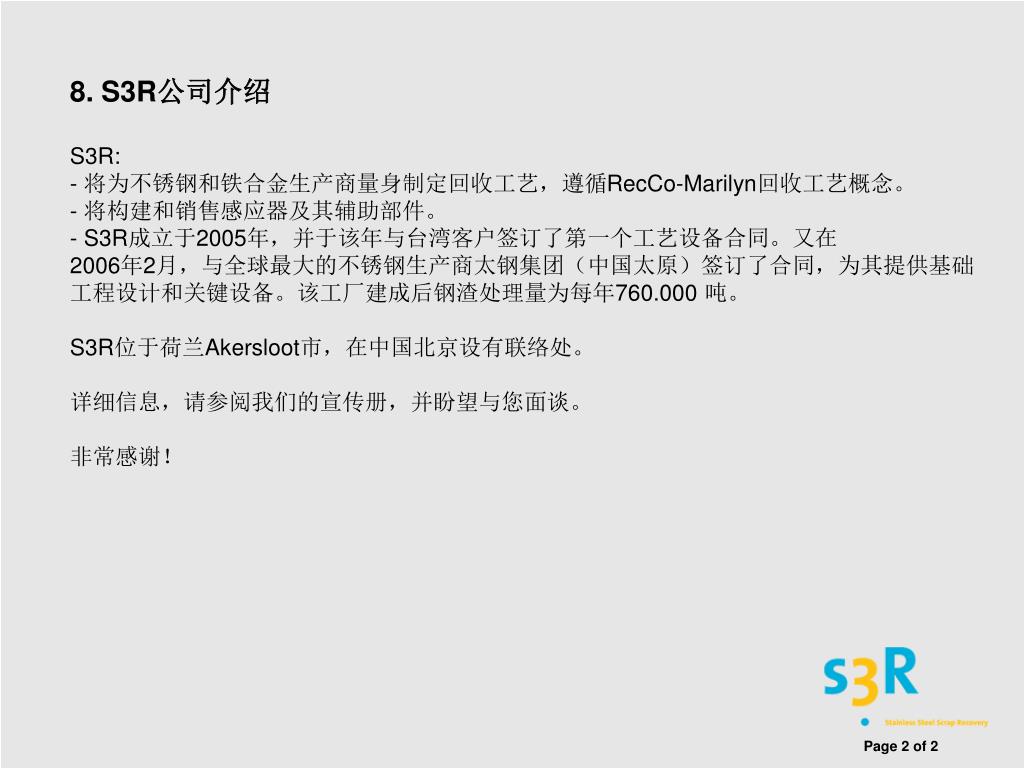

  18. 8. S3R公司介绍 S3R: - 将为不锈钢和铁合金生产商量身制定回收工艺，遵循RecCo-Marilyn回收工艺概念。 - 将构建和销售感应器及其辅助部件。 - S3R成立于2005年，并于该年与台湾客户签订了第一个工艺设备合同。又在　　　　2006年2月，与全球最大的不锈钢生产商太钢集团（中国太原）签订了合同，为其提供基础工程设计和关键设备。该工厂建成后钢渣处理量为每年760.000 吨。 S3R位于荷兰Akersloot市，在中国北京设有联络处。 详细信息，请参阅我们的宣传册，并盼望与您面谈。 非常感谢！ Page 2 of 2

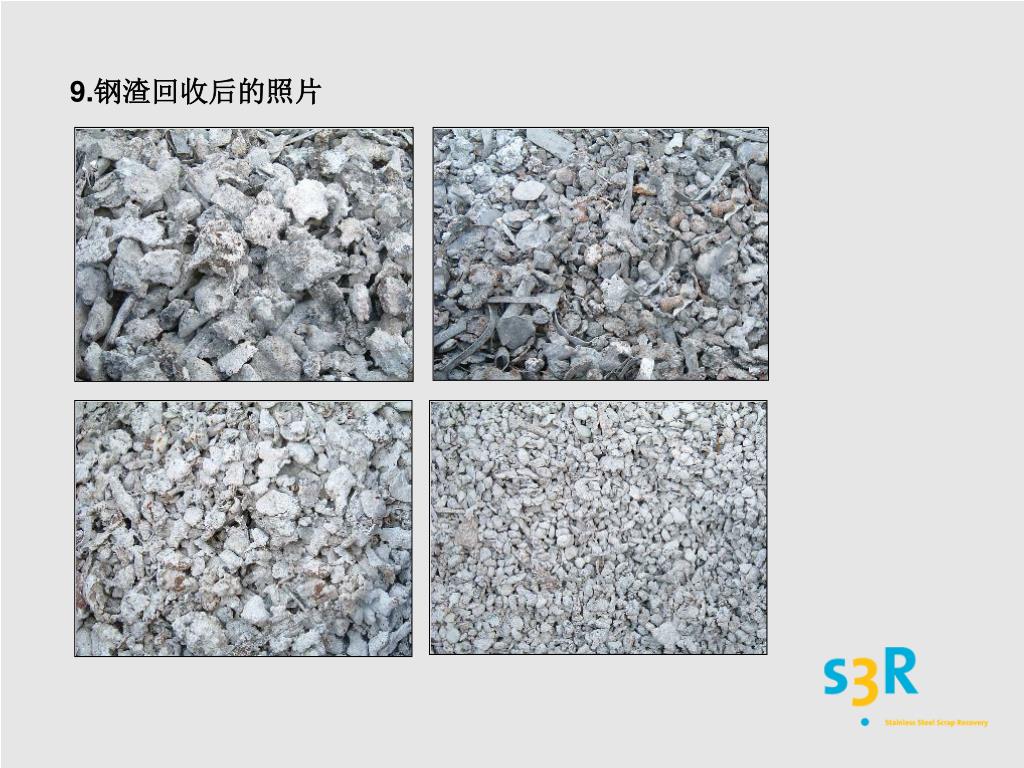

  19. 9.钢渣回收后的照片

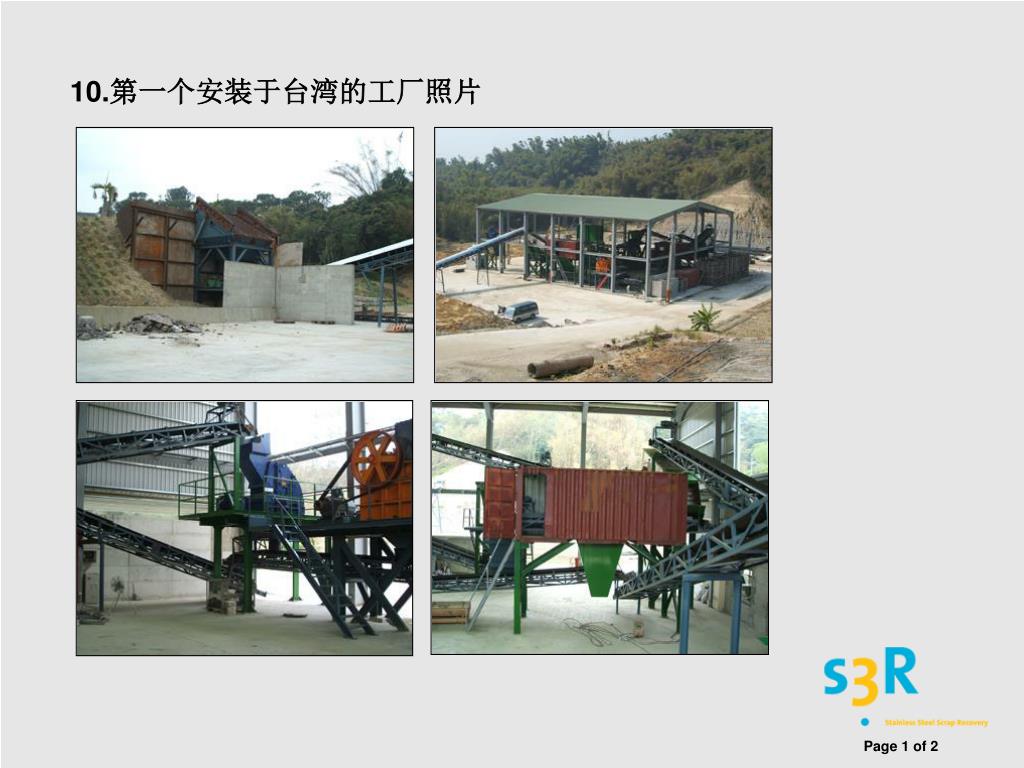

  20. 10.第一个安装于台湾的工厂照片 Page 1 of 2

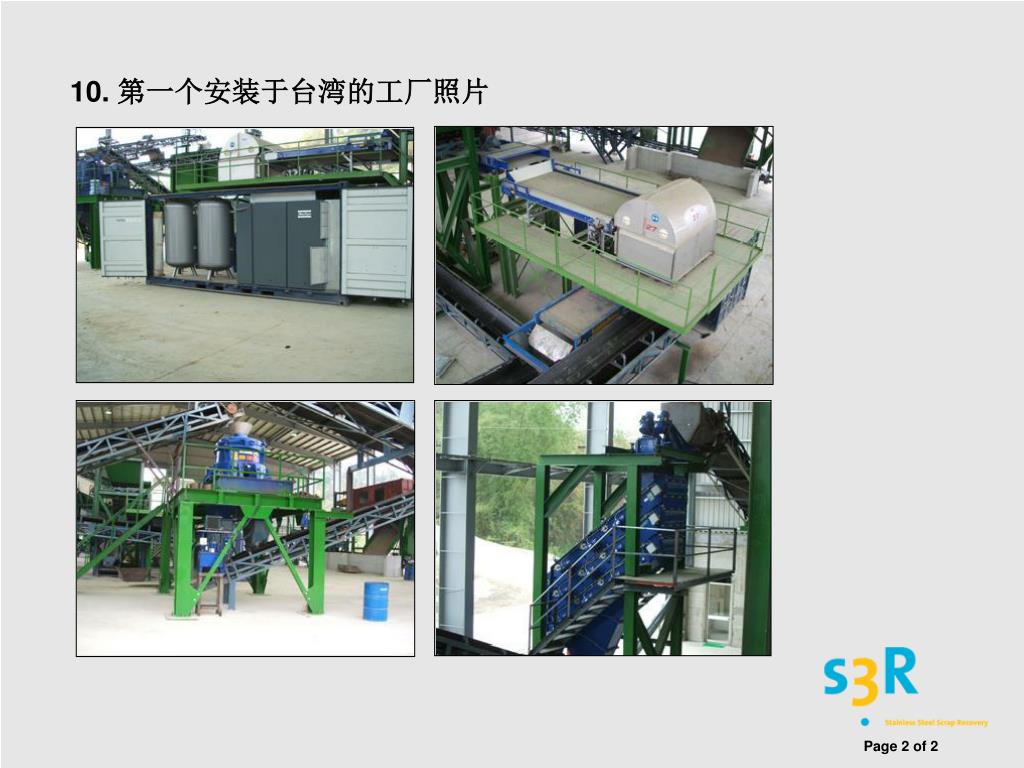

  21. 10. 第一个安装于台湾的工厂照片 Page 2 of 2

  22. 11. Jan Groothoff先生的个人简介 • Jan Groothoff 先生(60岁)，是荷兰采矿工程师 (毕业于荷兰Delft大学) 。他曾经在世界最大的钢厂之一的 Heckett Multiserv钢厂从事工作17年。在此期间，他曾经担任区域主管，并担任大块渣料回收运转工艺在荷兰地区（Corus）钢厂，卢森堡(Arbed)钢厂，斯堪的纳维亚(Fundia, SSAB, Nirosta)钢厂，俄国(MMK)钢厂，斯洛伐克(USX)钢厂和捷克共和国(Nova Hut)钢厂的总经理。这些钢厂几乎都以碳钢生产为主。 • 他在Corus钢厂IJmuiden分厂工作期间，开发并申请了冷料制备工艺的专利，该工艺成功地将热扎和冷扎厂切割下来的大块渣料转化为高质量的冷料块，并应用于真空脱气装置中。 • 在2003年，他创立了自己的咨询顾问公司，叫作RecCo BV，致力于废渣中铁和非铁金属的回收工作。RecCo BV公司 与一个在荷兰的客户一起工作，该客户在非铁金属混合物的回收方面有20年的经验，而非铁金属混合物的主要来源是破碎机中的边角料和焚烧炉渣。换言之，该回收工艺是采用高科技法将非铁金属混合物中的贱金属物质逐个分离。该工艺采用的技术之一就是感应分离器。经过大量测试，开发出半移动式和全移动式感应器，并能够广泛应用于不锈钢钢渣回收工艺。 • 在2005年，S3R BV公司正式成立，为了得到进一步发展，针对不锈钢/非铁生产工业中的潜在客户，将以总包形式实现干法回收工艺的市场化。 • Jan Groothoff 先生是S3R BV公司的管理总监，并和主要股东之一的Recco BV公司一起工作。由他开发的并已经具有专利权的Recco-Marilyn干法回收工艺概念已经应用于不锈钢/铁合金钢渣回收。 • 第一个项目签订于2005年，台湾客户，处理能力为75 吨/小时，一班/天。 • 第二个项目鉴定于2006年2月，中国太钢集团，处理能力为150吨/小时，两班/天。
