  1. Geomorfología TEMA 6: MODELADO DE LOS INTERFLUVIOS I 1.- Perfil de equilibrio de las vertientes. 2.- Movimiento de las laderas. 2.1.- Tipos generales de movimientos. 3.- Movimientos de las laderas en relieves abruptos. 3.1.- Desprendimientos 3.2.- Deslizamientos: rotacional y planar 3.3.- Condicionantes del movimiento.

  2. 1.El perfil de equilibrio de las vertientes “Solo una pequeña parte de la superficie de la Tierra está afectada por las corrientes fluviales, glaciares o líneas de costa. La mayor parte consiste en una infinita variedad de laderas en roca, regolito o suelo” K.W. Butzer (1976). Interfluvios: laderas que se extienden desde el fondo de los valles hasta la divisoria de aguas (vertientes). Como modelo dinámico, el interfluvio se compone de dos vertientes separadas y que evolucionan independientemente, por lo que el estudio del modelado de los interfluvios se realiza en función de la evolución de sus vertientes.

  3. La alteración en las vertientes es mayor cuanto menor es el manto de protección  Perfil de vertiente en equilibrio: Convexidad Superior: equilibrio entre V de degradación y V de transporte. Sector Rectilíneo Medio: zona con predominio del transporte. Concavidad Basal: acumulación de derrubios. La evolución de la ladera dependerá de las condiciones climáticas y de la velocidad de excavación del cauce fluvial del fondo del valle. La tendencia general es la de alcanzar una pendiente límite, inferior a 12º.

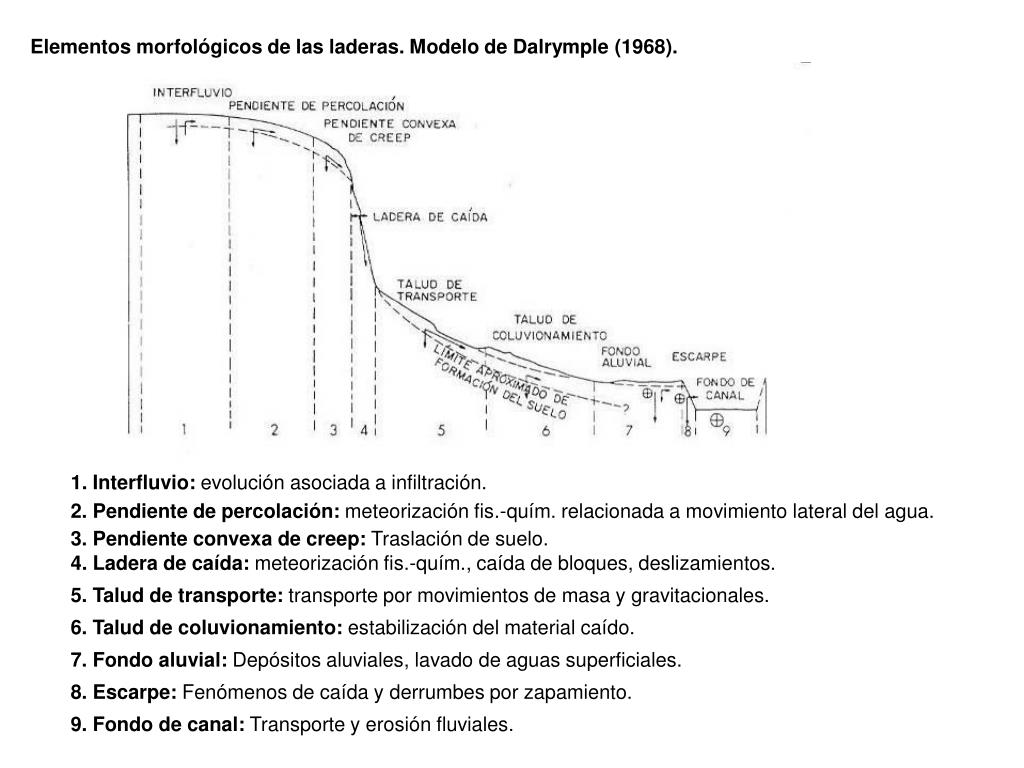

  4. Elementos morfológicos de las laderas. Modelo de Dalrymple (1968). 1. Interfluvio: evolución asociada a infiltración. 2. Pendiente de percolación: meteorización fis.-quím. relacionada a movimiento lateral del agua. 3. Pendiente convexa de creep: Traslación de suelo. 4. Ladera de caída: meteorización fis.-quím., caída de bloques, deslizamientos. 5. Talud de transporte: transporte por movimientos de masa y gravitacionales. 6. Talud de coluvionamiento: estabilización del material caído. 7. Fondo aluvial: Depósitos aluviales, lavado de aguas superficiales. 8. Escarpe: Fenómenos de caída y derrumbes por zapamiento. 9. Fondo de canal: Transporte y erosión fluviales.

  5. Los factores que controlan la estabilidad de la ladera: - Ángulo de la pendiente. - Altura de la pendiente. - Naturaleza del suelo y roca. 2. Movimientos de laderas “El movimiento de las laderas es el resultado de los distintos mecanismos de transporte, que producen el desplazamiento de los materiales arrancados por los agentes de erosión a lo largo de ellas”. El material transportado es heterogéneo: - Suelos de material fino. - Regolito. - Sedimento. - Roca compacta. Las laderas potencialmente inestables pueden ser reconocidas por su morfología y estructura. Cada inestabilidad de ladera estará ligada a un proceso o procesos concretos, que solo se entenderán a partir del estudio de las relaciones entre la estructura inicial, la morfología previa a la estabilización y el proceso/s a los que está sometida la ladera. Y puede estar: - Seco. - Lubricado por agua. - Lubricado por hielo.

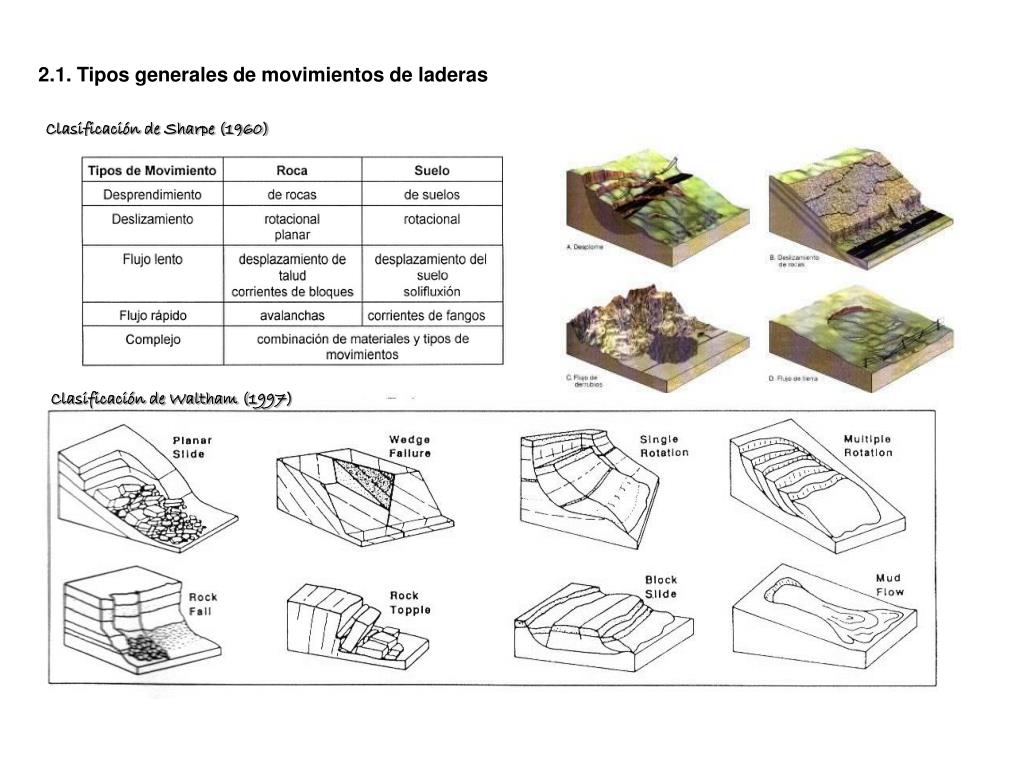

  6. Clasificación de Sharpe (1960) Clasificación de Waltham (1997) 2.1.Tipos generales de movimientos de laderas

  7. A. Movimientos en relieves abruptos: - Desprendimientos. - Deslizamientos. • B. Movimientos en relieves moderados: • - Solifluxión. • Creeping. • Deslizamientos (coladas) de fangos. Tipos generales de movimientos de laderas En general, se establecen dos grandes grupos de movimientos de ladera:

  8. 3. Movimiento de las laderas en relieves abruptos 3.1.Desprendimientos Laderas escarpada + Meteorización + discontinuidades => Desprendimiento Depósitos de inclinados (25º-35º) formando conos de talud (coluviales). Zona de pie de talud menos pendiente, vegetada y edafizada.

  9. 3.2.Deslizamientos Laderas moderadamente escarpadas, rocas compactas son disgregadas y transportadas por deslizamiento. Bloques aislados o unidades continuas. 2 tipos de deslizamientos, Rotacionales y Planares. Formada en el momento del deslizamiento o reactivación ¡Superficie de discontinuidad preexistente!

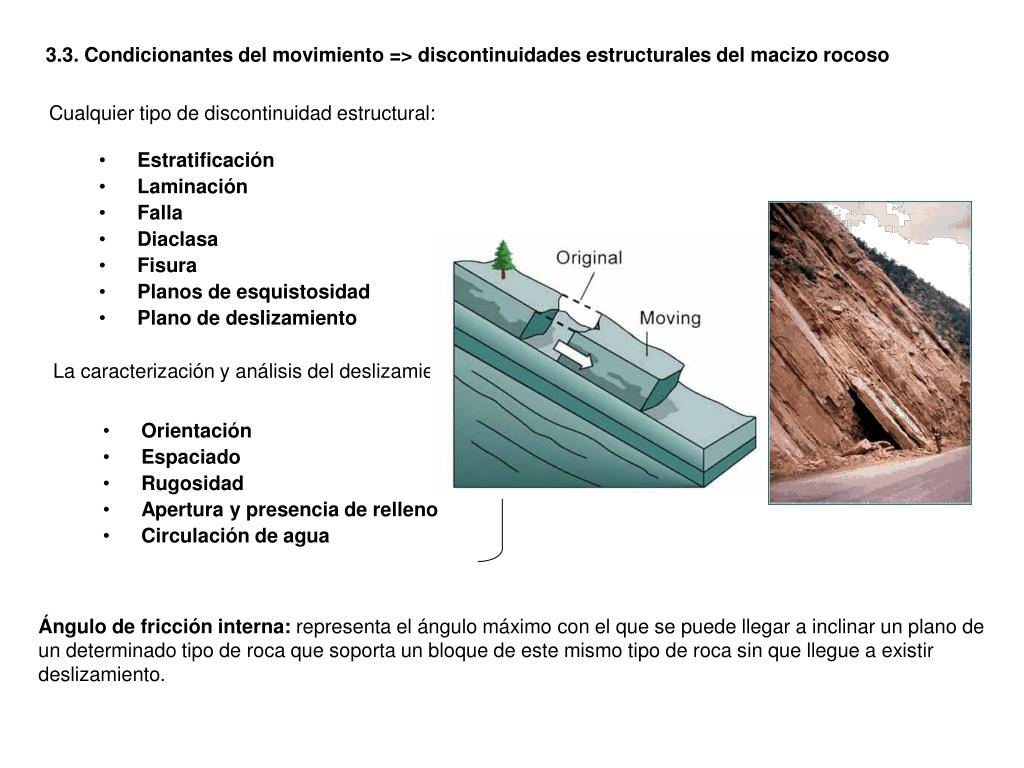

  10. La caracterización y análisis del deslizamiento (¡preventivo!) => caracterización de las discontinuidades • Orientación • Espaciado • Rugosidad • Apertura y presencia de relleno • Circulación de agua Índice RMR (Bieniawski, 1979) Ángulo de fricción interna: representa el ángulo máximo con el que se puede llegar a inclinar un plano de un determinado tipo de roca que soporta un bloque de este mismo tipo de roca sin que llegue a existir deslizamiento. 3.3.Condicionantes del movimiento => discontinuidades estructurales del macizo rocoso Cualquier tipo de discontinuidad estructural: • Estratificación • Laminación • Falla • Diaclasa • Fisura • Planos de esquistosidad • Plano de deslizamiento

  11. Relación entre el esfuerzo tangencial y el esfuerzo normal para producir el deslizamiento a lo largo de una discontinuidad (Hoek & Bray, 1974). Análisis del deslizamiento gravitacional La relación entre el esfuerzo normal (normal stress) y el esfuerzo tangencial o de cizalla (shear stress) para un elemento típico de roca o suelo puede expresarse como: Donde: t: esfuerzo tangencial c : cohesión  : esfuerzo normal  : ángulo de fricción

  12. Componentes de equilibrio (Hoek & Bray, 1974). Consideremos un bloque de peso W situado sobre una superficie inclinada un ángulo Ф con la horizontal: Esfuerzo normal: Donde: W cos Ф : Componente vertical del peso A : superficie basal del bloque Esfuerzo tangencial: Si la cohesión c = 0, como, Luego: Condición de equilibrio límite

  13. Factores de influencia en el deslizamiento gravitacional: agua y grietas. En conclusión: *Si  =30, Condición de equilibrio límite:  deslizamiento *Si  =30º y en presencia de agua, Condición de equilibrio límite: para una relación  deslizamiento

  14. Ley de Tensiones Efectivas “La presencia de agua en las discontinuidades no altera significativamente la cohesión o fricción, sin embargo reduce considerablemente la presión, esfuerzo o tensión normal a lo largo de la superficie de discontinuidad, favoreciendo la rotura por deslizamiento a través de ella” . ¡seco! ¡presencia de agua! Factor o Coeficiente de Seguridad Coeficiente de Seguridad = equilibrio entre condicionantes de la estabilidad y la inestabilidad En la condición de equilibrio límite: F=1, F >1 estabilidad F<1 inestabilidad

  15. Nomenclatura y sistemas de contención. Aproximación.

  16. TEMA 7: MODELADO DE LOS INTERFLUVIOS II 1.- Movimientos de las laderas en relieves moderados: procedimiento de estudio. 1.1.- Parámetros de clasificación. 2.- Tipología de movimientos de ladera. 2.1.- Creeping o reptación. 2.2.- Solifluxión. 2.3.- Deslizamientos de fangos.

  17. 1.Movimientos de las laderas en relieves moderados: procedimiento de estudio • En zonas de relieves suaves, las vertientes o laderas están normalmente cubiertas por un manto de suelo o roca alterada. • Los movimientos del terreno implican suelos y materiales no consolidados. • Procedimiento de estudio: 1. Observación de las formas de erosión: cicatrices, depresiones, desplazamientos, hendiduras… 2. Observación de las formas de depósito: lóbulos, lenguas, conos… 3. Observación de las estructuras de depósito: depósitos masivos. 4. Observación de los elementos del modelado: red de drenaje desorganizada, grietas, cambios de tonalidad... 5. Observación de la vegetación: anomalías de crecimiento, poblaciones de crecimiento rápido...

  18. Granulometría • Morfología de los granos. • Porosidad – permeabilidad • Límites de Atterberg 1.1-Parámetros de clasificación. • Las inestabilidades que afectan a laderas con relieves moderados se desarrollan a partir de la movilización de materiales no consolidados: suelos + sedimentos. • A diferencia de los deslizamientos de tipo planar no existe una superficie predeterminada para el desplazamiento, por lo que su análisis se centra en la caracterización del material que puede sufrir la movilización => parámetros de análisis o de clasificación:

  19. A.Granulometría => tipo de suelo o sedimento: arenosos, limoso, ¡¡arcillosos!!, …. B.Morfología de los granos => redondez, esfericidad, pivotabilidad y textura superficial => facilidad para el desplazamiento. C. Porosidad y permeabilidad primaria D. Límites de Atterberg => expresión de la plasticidad de un suelo y dependiente del volumen de agua almacenado + contenido en arcillas - Límite plástico (Wp): cantidad de agua (expresado como % respecto al terreno seco) por encima del cual el terreno se hace plástico. - Límite líquido (WL): cantidad de agua (expresado como % respecto al terreno seco) por encima del cual el terreno puede fluir como un líquido.

  20. 2. Tipología de los movimientos de ladera. • Creeping o reptación • Solifluxión • Deslizamientos de fangos 2.1.- Creeping o reptación. - Migración muy lenta, casi imperceptible, del manto de derrubios que cubre una ladera y que consiste en infinidad de pequeñas traslaciones de partículas (adaptada de M. Derruau, 1969). Rasgos morfológicos para su identificación: - Grietas de tracción en la cabecera de la ladera - Huellas de deformación en superficie - Pérdida de verticalidad en estructuras lineales (muros, vallado, tendido eléctrico, etc) - Vegetación con tallos y troncos curvados • Procesos desencadenantes: • Impacto de gotas de lluvia • Cambio en condiciones humedad • Cambios de temperatura • Meteorización • Acción biológica

  21. La solifluxión está ligada a composición mineralógica de los materiales superficiales: presencia de arcillas absorventes (montmorillonita)… que hagan que se supere WP y WL. 2.2.- Solifuxión “La solifluxión de una formación superficial, es el descenso de esta en forma de barro”. M. Derrau (1969). Tipos de Solifluxión: Plástica: deslizamiento fangoso lento. Líquida: coladas fangosas con cicatrices de despegue en coronación.

  22. 2.3.- Mudflow o deslizamiento de fangos Desplazamiento de grandes masas formadas por la saturación repentina de formaciones superficiales limosas. Alcanzas grandes velocidades. Lahar: en entornos volcánicos por fusión de nieve en una erupción volcánica.

  23. Videos de deslizamientos de tierra: http://es.youtube.com/watch?v=W4KWxglDL3o&feature=related http://es.youtube.com/watch?v=xsXQBnZ_xjI http://es.youtube.com/watch?v=AiczROnfGbc&featurerelated

  24. PRACTICA Nº 51. CORTE 1 2.- Discordancias estratigráficas: a) entre formaciones del Primario y Secundario. b) discordancia de las formaciones del Secundario con Terciario. c) discordancia generada por las formaciones cuaternarias con secundario. Discordancias no estratigráficas: diapiro salino. 3.- Cronología Relativa: 3.1.- Diapiro salino: posterior al depósito y plegamiento de las formaciones del Secundario. 3.2.- Plegamientos: a) plegamiento del Primario: posterior al depósito de las formaciones geológicas paleozoicas y anterior al depósito del Lías. b) plegamiento del Secundario: posterior al depósito de las formaciones geológicas secundarias y anterior al depósito del Mioceno. 3.3.- Discordancia estratigráfica más antigua: a) Primario – Secundario: posterior al depósito, plegamiento y cabalgamiento del Primario. Anterior al depósito del Lías 3.4.- Falla: posterior al depósito y plegamiento de las formaciones geológicas del Secundario.
