高等职业教育电子信息类贯通制教材（电子技术专业）高等职业教育电子信息类贯通制教材（电子技术专业）彩色电视机原理与维修电子教案（第12章）何祖锡主编 2007年11月

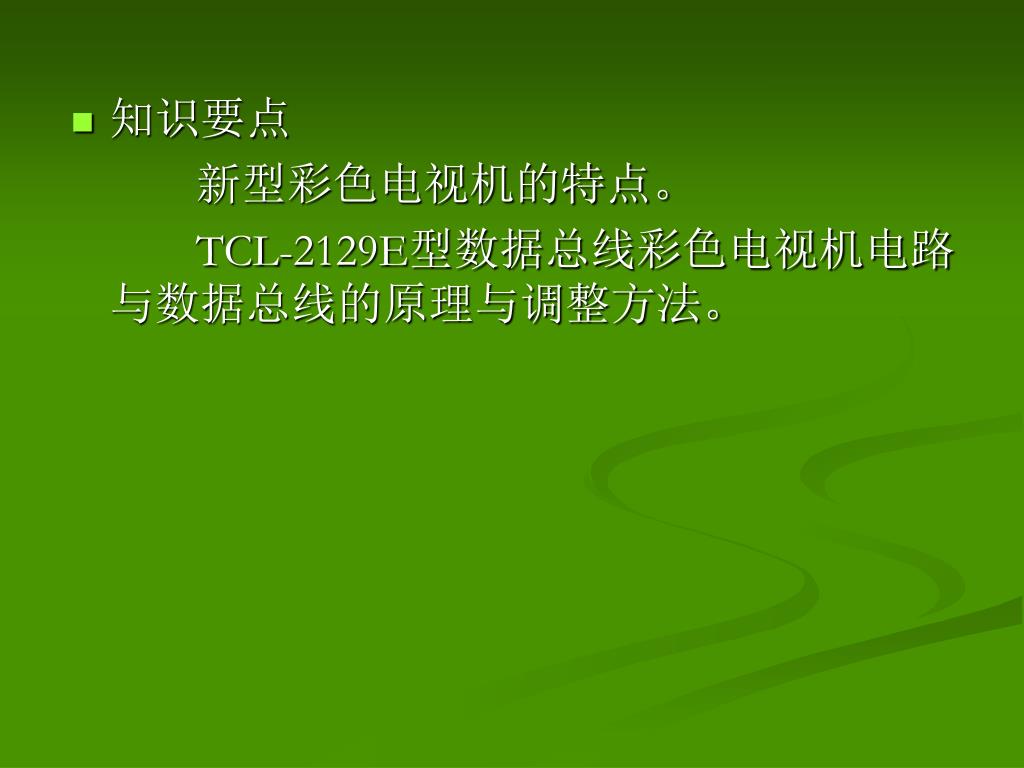

知识要点 新型彩色电视机的特点。 TCL-2129E型数据总线彩色电视机电路与数据总线的原理与调整方法。

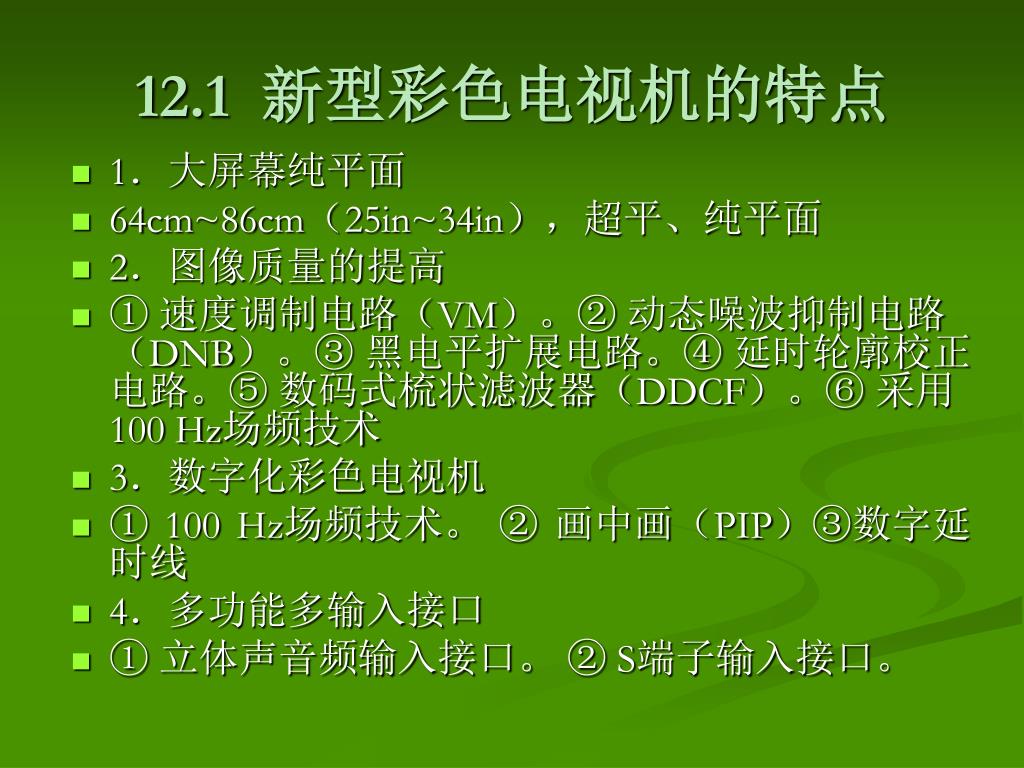

12.1 新型彩色电视机的特点 • 1．大屏幕纯平面 • 64cm~86cm（25in~34in），超平、纯平面 • 2．图像质量的提高 • ① 速度调制电路（VM）。② 动态噪波抑制电路（DNB）。③ 黑电平扩展电路。④ 延时轮廓校正电路。⑤ 数码式梳状滤波器（DDCF）。⑥ 采用100 Hz场频技术 • 3．数字化彩色电视机 • ① 100 Hz场频技术。 ② 画中画（PIP）③数字延时线 • 4．多功能多输入接口 • ① 立体声音频输入接口。 ② S端子输入接口。

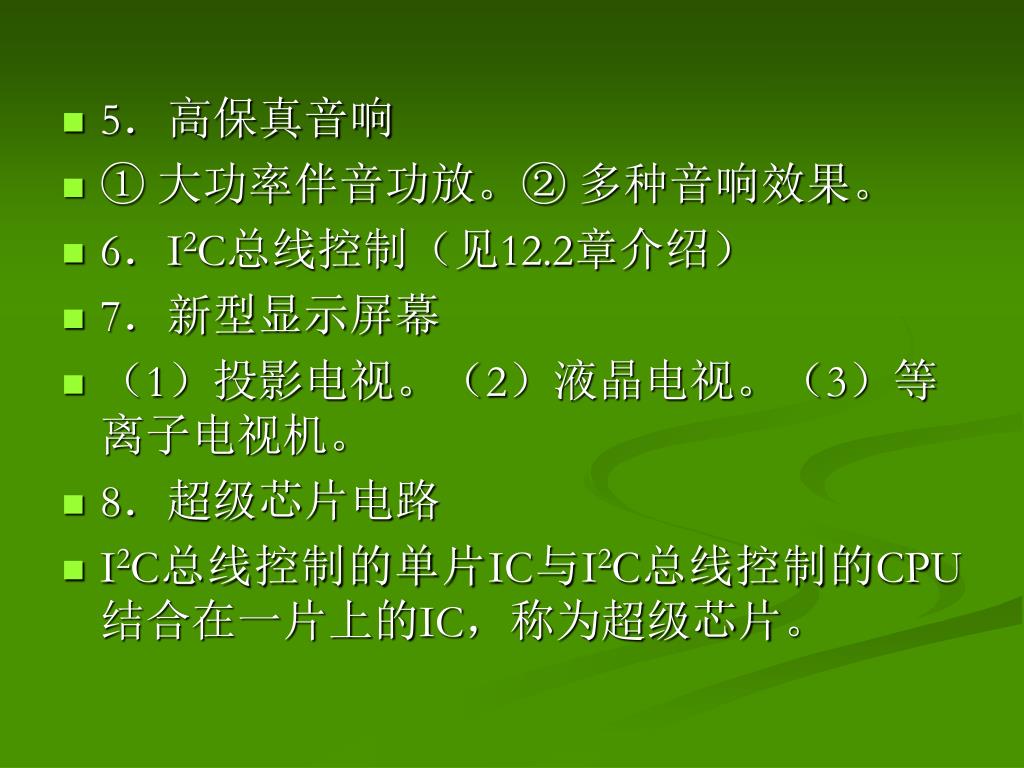

5．高保真音响 • ① 大功率伴音功放。② 多种音响效果。 • 6．I2C总线控制（见12.2章介绍） • 7．新型显示屏幕 • （1）投影电视。（2）液晶电视。（3）等离子电视机。 • 8．超级芯片电路 • I2C总线控制的单片IC与I2C总线控制的CPU结合在一片上的IC，称为超级芯片。

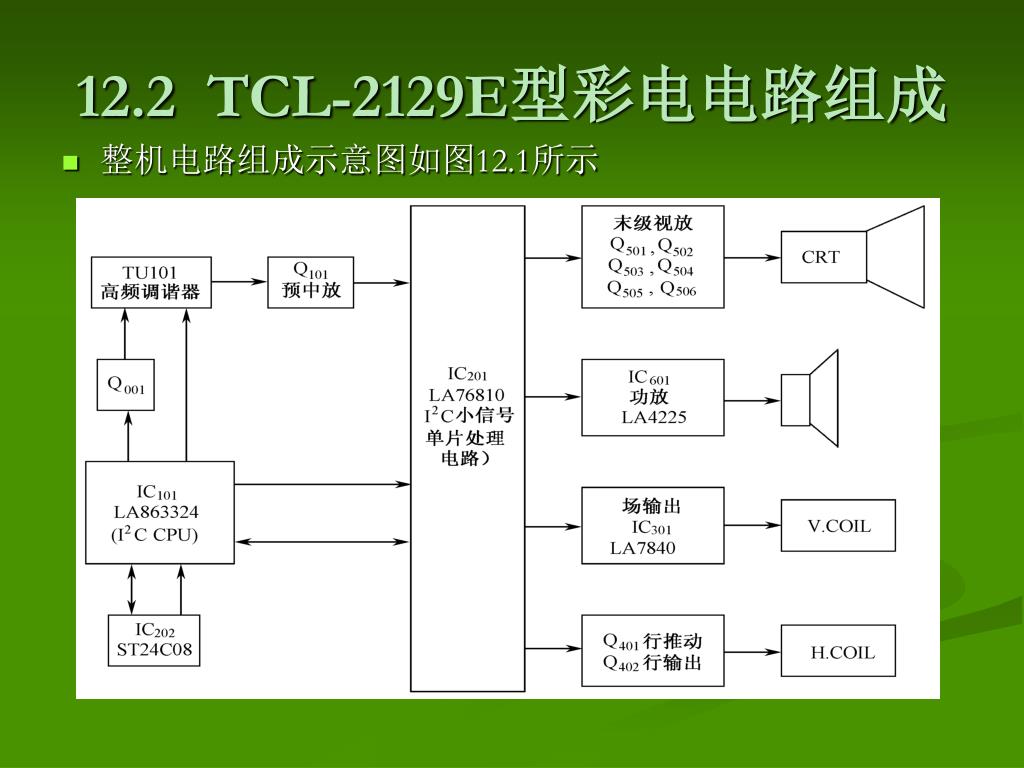

12.2 TCL-2129E型彩电电路组成 • 整机电路组成示意图如图12.1所示

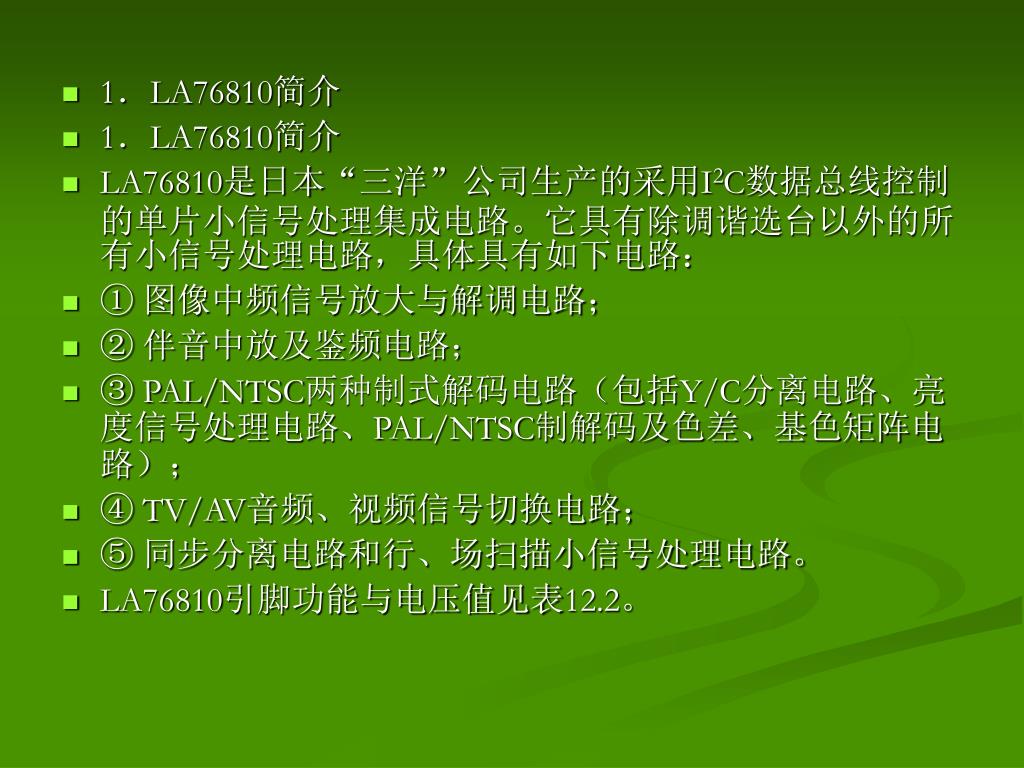

1．LA76810简介 • 1．LA76810简介 • LA76810是日本“三洋”公司生产的采用I2C数据总线控制的单片小信号处理集成电路。它具有除调谐选台以外的所有小信号处理电路，具体具有如下电路： • ① 图像中频信号放大与解调电路； • ② 伴音中放及鉴频电路； • ③ PAL/NTSC两种制式解码电路（包括Y/C分离电路、亮度信号处理电路、PAL/NTSC制解码及色差、基色矩阵电路）； • ④ TV/AV音频、视频信号切换电路； • ⑤ 同步分离电路和行、场扫描小信号处理电路。 • LA76810引脚功能与电压值见表12.2。

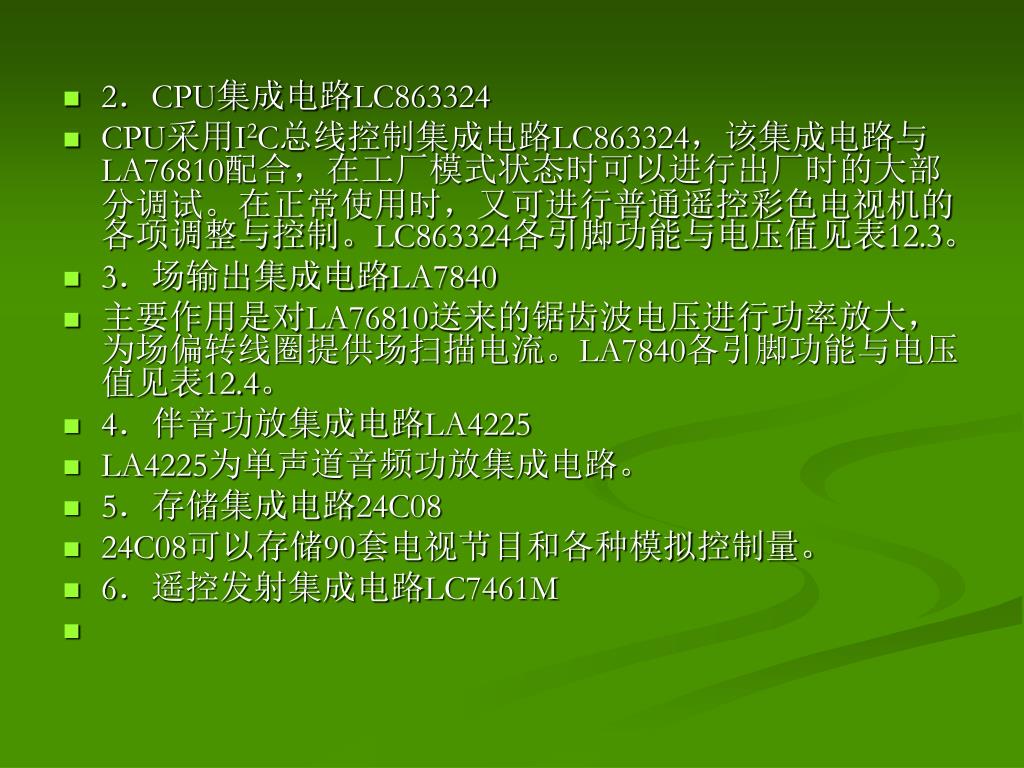

2．CPU集成电路LC863324 • CPU采用I2C总线控制集成电路LC863324，该集成电路与LA76810配合，在工厂模式状态时可以进行出厂时的大部分调试。在正常使用时，又可进行普通遥控彩色电视机的各项调整与控制。LC863324各引脚功能与电压值见表12.3。 • 3．场输出集成电路LA7840 • 主要作用是对LA76810送来的锯齿波电压进行功率放大，为场偏转线圈提供场扫描电流。LA7840各引脚功能与电压值见表12.4。 • 4．伴音功放集成电路LA4225 • LA4225为单声道音频功放集成电路。 • 5．存储集成电路24C08 • 24C08可以存储90套电视节目和各种模拟控制量。 • 6．遥控发射集成电路LC7461M

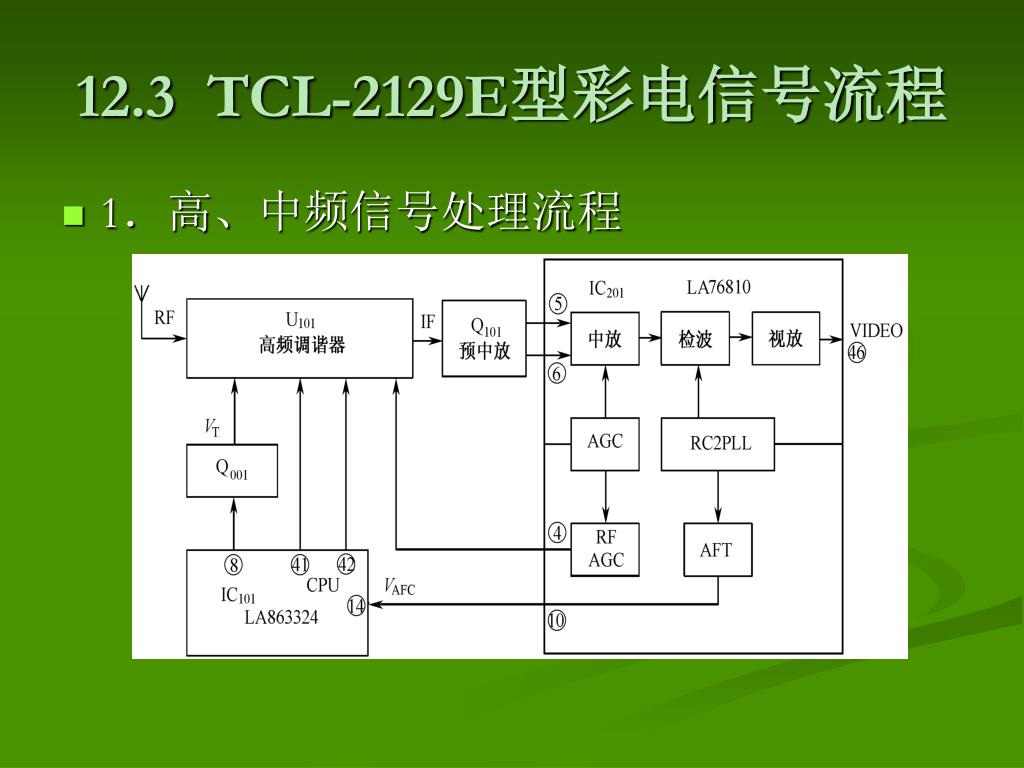

12.3 TCL-2129E型彩电信号流程 • 1．高、中频信号处理流程

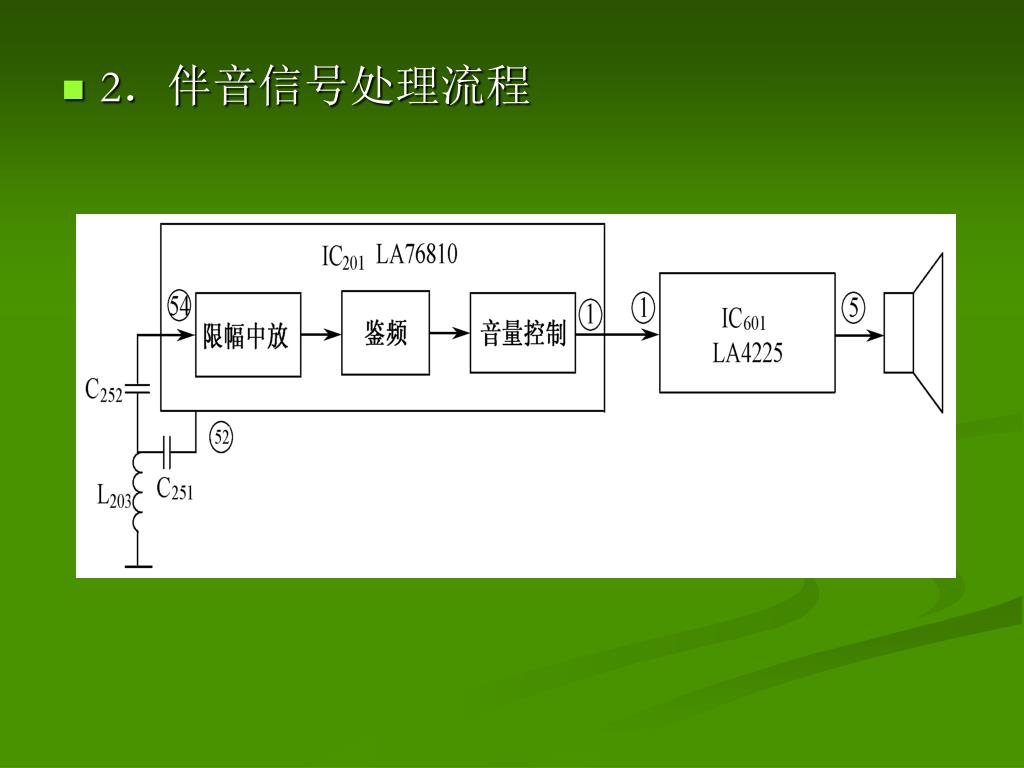

2．伴音信号处理流程

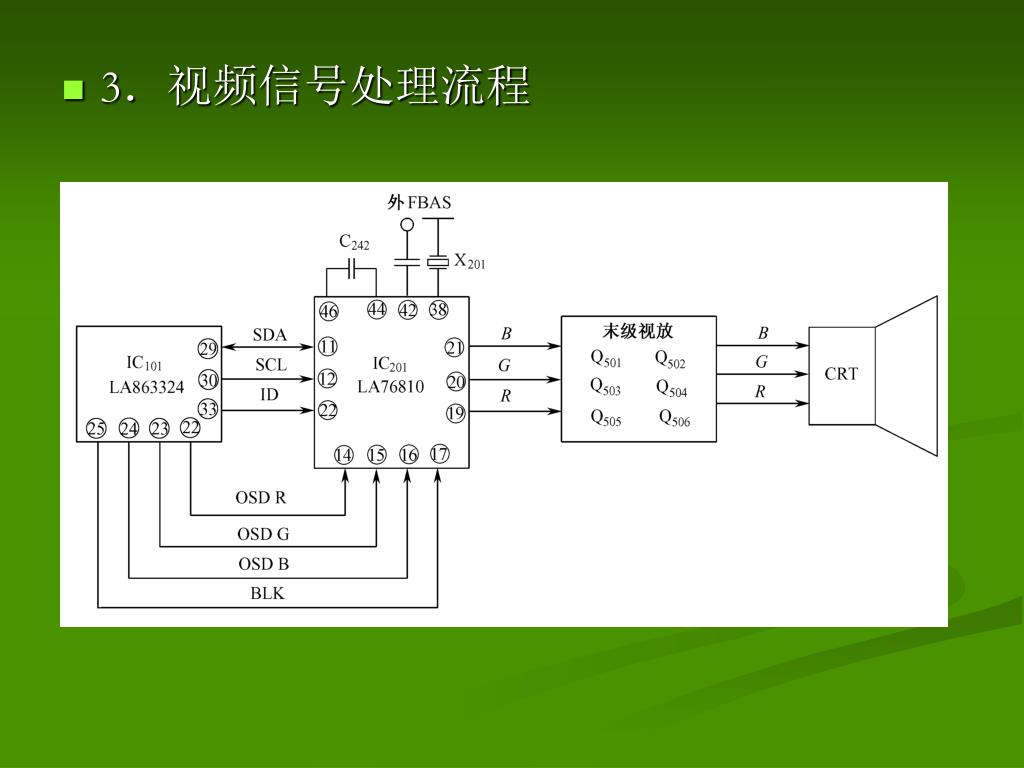

3．视频信号处理流程

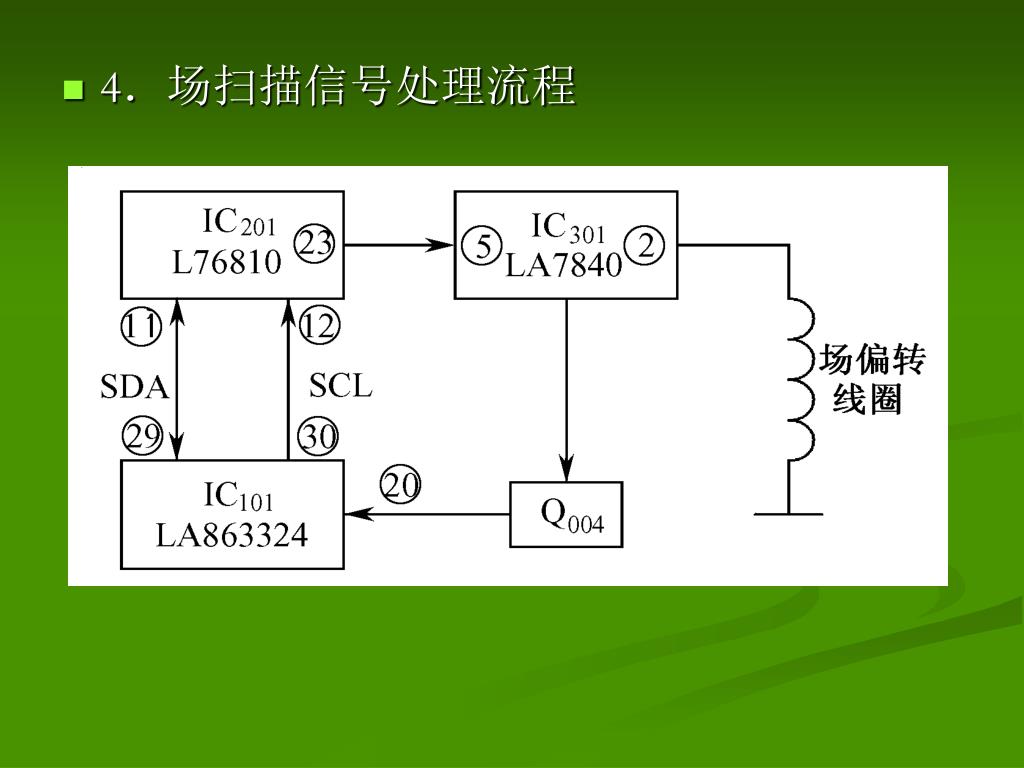

4．场扫描信号处理流程

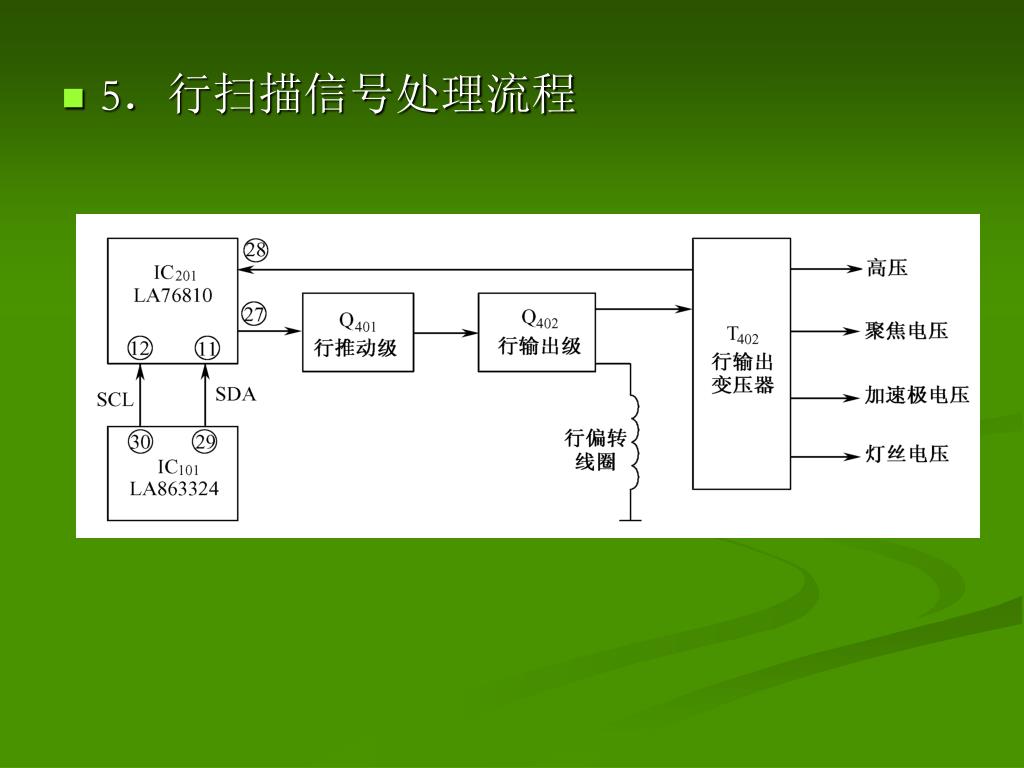

5．行扫描信号处理流程

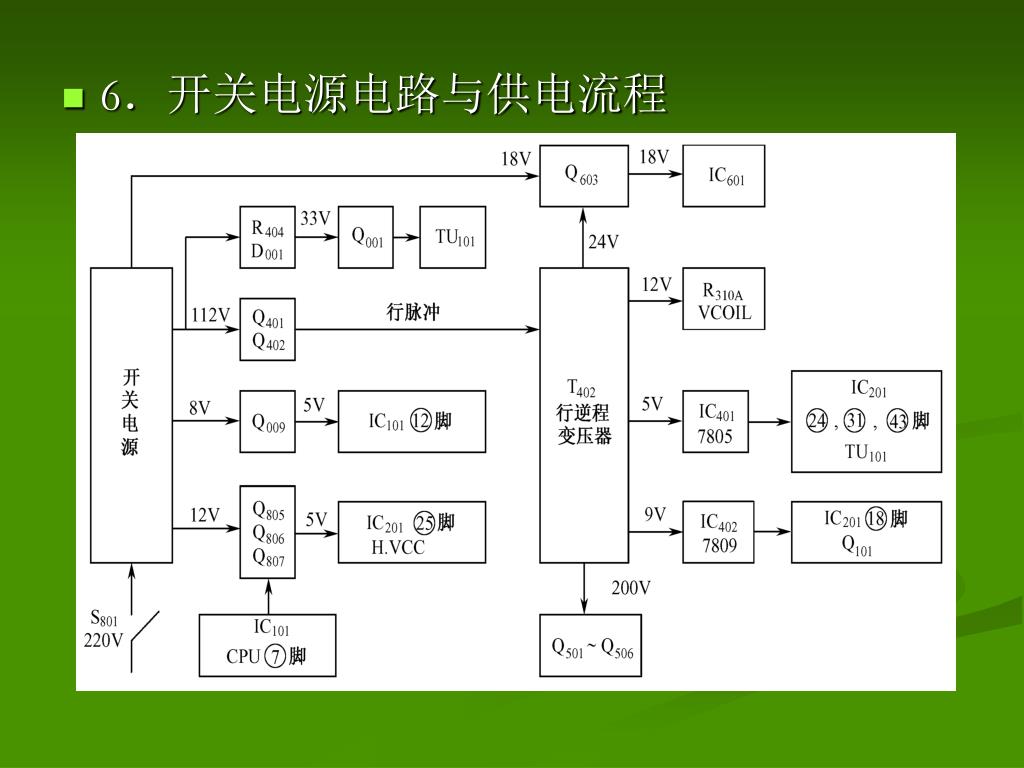

6．开关电源电路与供电流程

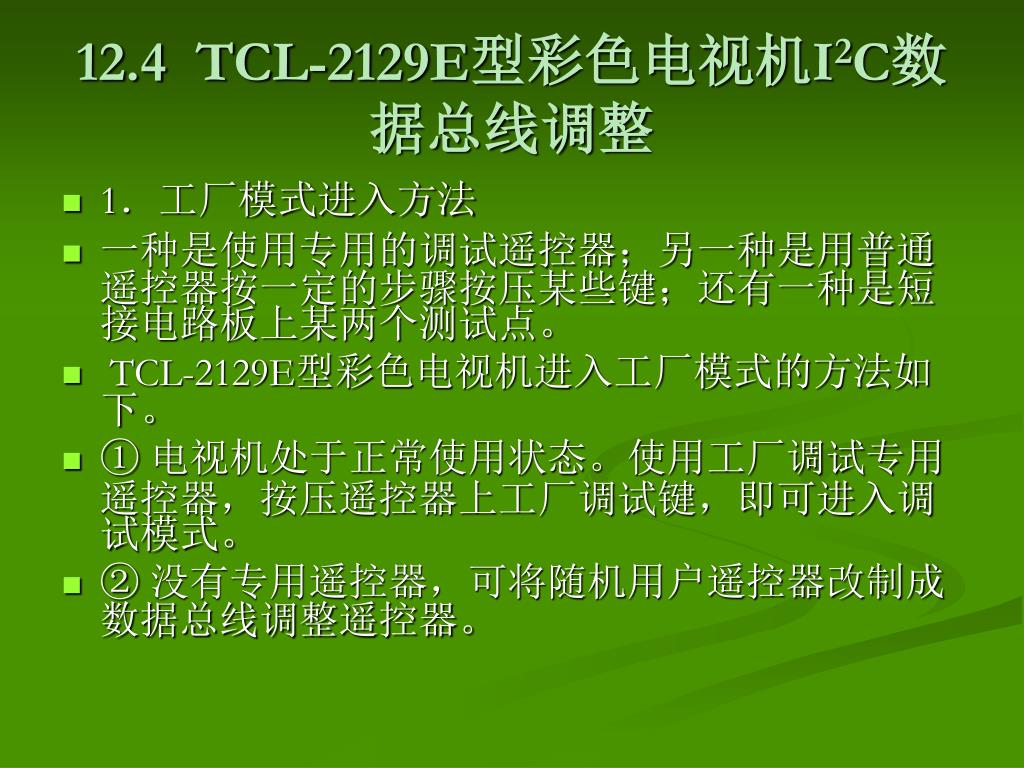

12.4 TCL-2129E型彩色电视机I2C数据总线调整 • 1．工厂模式进入方法 • 一种是使用专用的调试遥控器；另一种是用普通遥控器按一定的步骤按压某些键；还有一种是短接电路板上某两个测试点。 • TCL-2129E型彩色电视机进入工厂模式的方法如下。 • ① 电视机处于正常使用状态。使用工厂调试专用遥控器，按压遥控器上工厂调试键，即可进入调试模式。 • ② 没有专用遥控器，可将随机用户遥控器改制成数据总线调整遥控器。

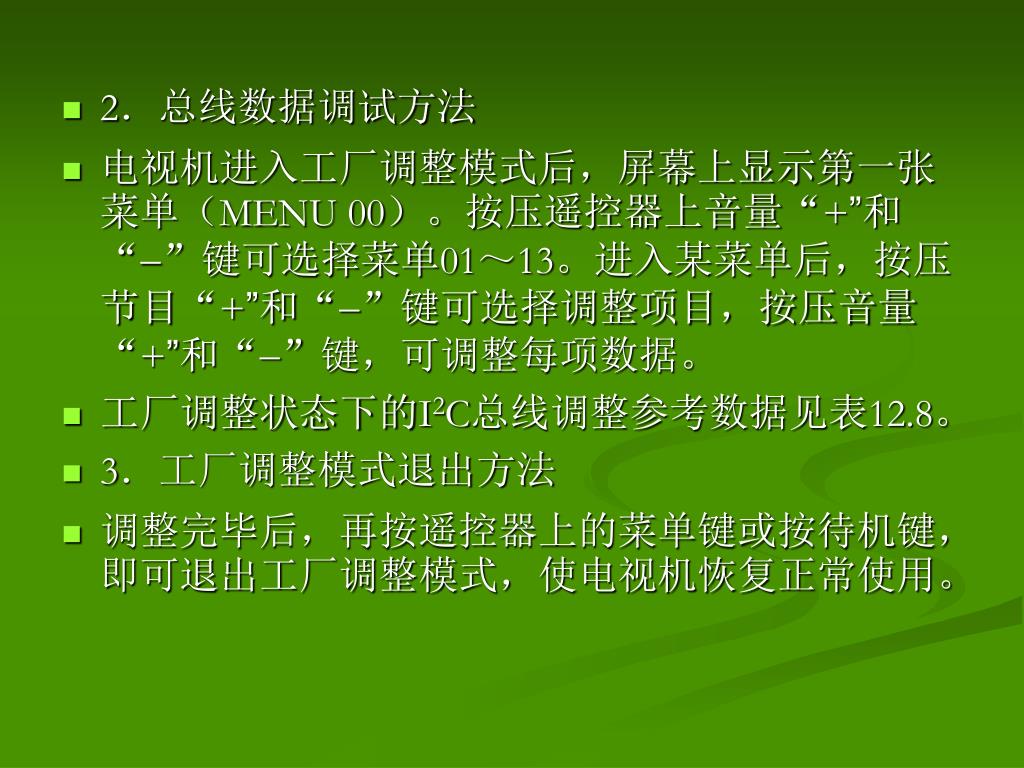

2．总线数据调试方法 • 电视机进入工厂调整模式后，屏幕上显示第一张菜单（MENU 00）。按压遥控器上音量“+”和“”键可选择菜单01～13。进入某菜单后，按压节目“+”和“”键可选择调整项目，按压音量“+”和“”键，可调整每项数据。 • 工厂调整状态下的I2C总线调整参考数据见表12.8。 • 3．工厂调整模式退出方法 • 调整完毕后，再按遥控器上的菜单键或按待机键，即可退出工厂调整模式，使电视机恢复正常使用。

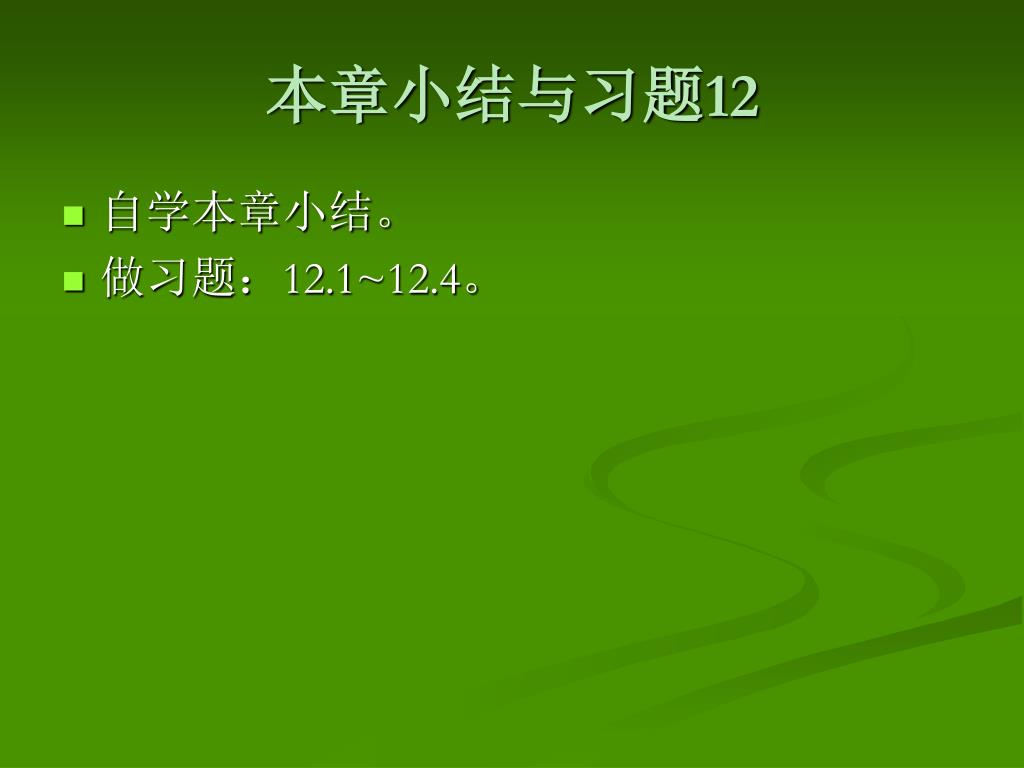

本章小结与习题12 • 自学本章小结。 • 做习题：12.1~12.4。
