  1. KIVITELEZÉS LAKÓHÁZAK

  2. E csatl. F csatl. H Orom vég K Falcsatl.. M Falcsatl. N szellőző L kémény G csatl.. A eresz O ablak B gerinc D vápa C él Kivitelezés

  3. FOR PROFESSIONALS Kivitelezés: FÁBÓL KÉSZÜLT TÁMASZTÉK 32 cm 32 cm 32 cm szellőzés szellőzés 12x2 cm-es falécek 32 cm-ként max. 50cm távolságú szarufákon. Min. dőlés : 30% ( 170 ) OSB lapon vagy furnérlemezen történőalkalmazás szintén lehetséges, különösen zsindelyes tető újrafedésénél.

  4. FOR PROFESSIONALS Kivitelezés: ACÉL vagy BETON TÁMASZTÉK EPS or XPS EPS or XPS 32 cm 32 cm 32 cm ventilation Az egymástól 32 cm-re elhelyezettléceket betonlapokhoz rögzítjük A lemezek túlnyúlása az eresznél nem haladhatja meg az5 cm-t. A lemezeket egymástól 32 cm-re elhelyezett acéllécekhez rögzítjük csavarokkal.

  5. FOR PROFESSIONALS Kivitelezés AutoCAD (dwg) formátum

  6. A FOR PROFESSIONALS Kivitelezés: ERESZ lépcsőzetes Normál rögzítés a két vezérvonal között 32 cm lépcsőzetes Rögzítés az eresznél a két vezérvonal mögött 32 cm 32 cm 4 cm (max. 5 cm) A lemezek túlnyúlása az eresznél nem haladhatja meg az 5 cm-t.

  7. B FOR PROFESSIONALS Kivitelezés: GERINC Átlapolás min. 15 cm 21 cm Az Ondulair a gerinc alatt nem kötelező. Azonban javasolt olyan éghajlati viszonyok között, ahol havazás előfordul. A gerinc átlapolása min. 15 cm. 1) Onduvilla 2) Gerinc 3) Rögzítés 6) Normál léc 7) Extra léc a gerinchez 21 cm 5cm

  8. C FOR PROFESSIONALS Kivitelezés: TETŐÉL 2 1 21 cm 21 cm 4 3 ONDUBAND (szélesség: 30cm) A gerincet rögzítsük a tető mindkét felén minden hullámon. Az ONDUBANDa tetőélen nem kötelező. Azonban javasolt olyan éghajlati viszonyok között, ahol havazás előfordul.

  9. D FOR PROFESSIONALS Kivitelezés: VÁPA 2 1 3 20 cm 20 cm 20 cm 20 cm BITULINE PP40M vagy EP 40A vagy REPARO vagy Fém vápa 5cm 5cm • A vápa Bituline PP40M (ásványi borítás) or EP40A (alumínium borítás) • vagy öntapadó ONDUBAND szalaggal fedhető. • Szélessége 50cm. (1. variáció ) Cink vagy réz fémvápa is lehetséges • (2. variáció) • 1. Onduvilla • 2. Lemezből vagy fémből készült vápa • 3. Onduvilla rögzítése • 4. Léc (4cmx2cm) • 5. Vápa megtámasztása • 6. Szarufa 20 cm

  10. E FOR PROFESSIONALS Kivitelezés: VÁPÁK CSATLAKOZÁSA (1 variáció) 1 2 3 4 Helyezzünk fel ONDUBANDszalagot a gerinc végeire is a lemezek és az Onduvilla gerinc közé a teljes vízzáróság biztosítása érdekében

  11. E FOR PROFESSIONALS Kivitelezés: VÁPÁK CSATLAKOZÁSA (1, 2 variáció)

  12. E FOR PROFESSIONALS Kivitelezés: VÁPÁK CSATLAKOZÁSA (1. variáció) 1 2 3 4 A minta hullámlemezből készült ám alkalmazható Onduvilla esetén is.

  13. E FOR PROFESSIONALS Kivitelezés: VÁPÁK CSATLAKOZÁSA (1. variáció) 1 3 2 axis of the valley 4 A minta hullámlemezből készült de Onduvilla esetén is alkalmazható

  14. E FOR PROFESSIONALS Kivitelezés: VÁPÁK CSATLAKOZÁSA(2. variáció) 1 2 axis of the valley 3 4

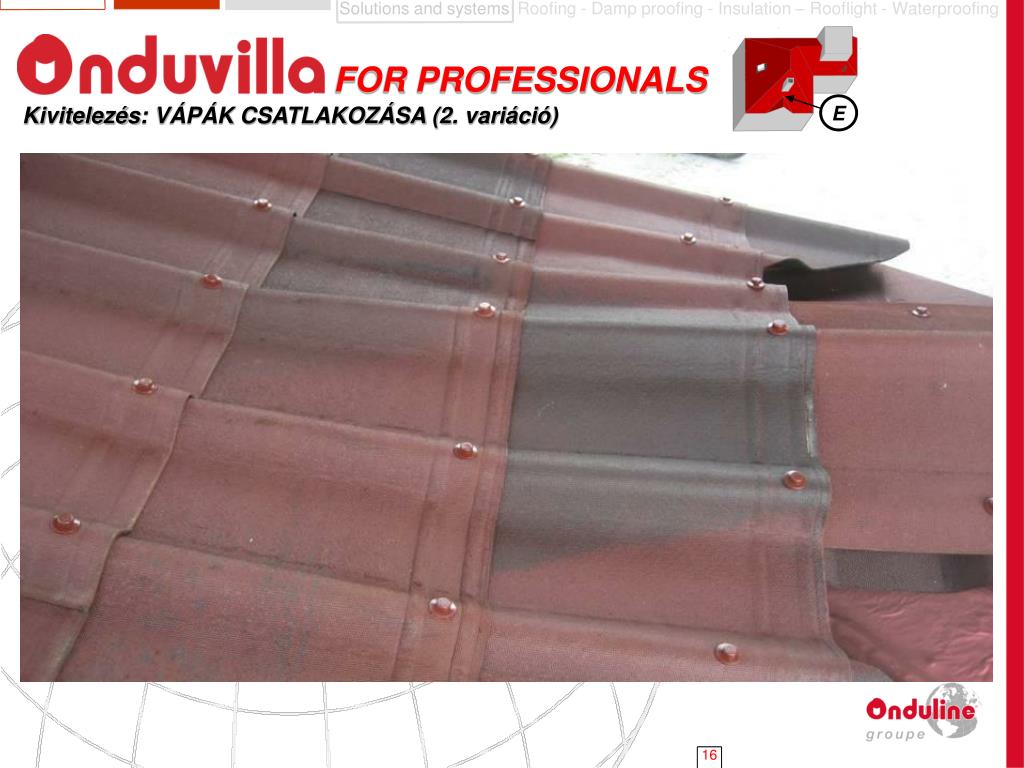

  15. E FOR PROFESSIONALS Kivitelezés: VÁPÁK CSATLAKOZÁSA (2. variáció)

  16. F FOR PROFESSIONALS Kivitelezés: AZ ÉLEK ÉS A GERINC CSATLAKOZÁSA 1 2 Ondulair Onduband (szélesség: 30cm) Az Onduband és az Ondulair nem kötelező. Ajánlatos olyan területeken, ahol havazás előfordul. 3

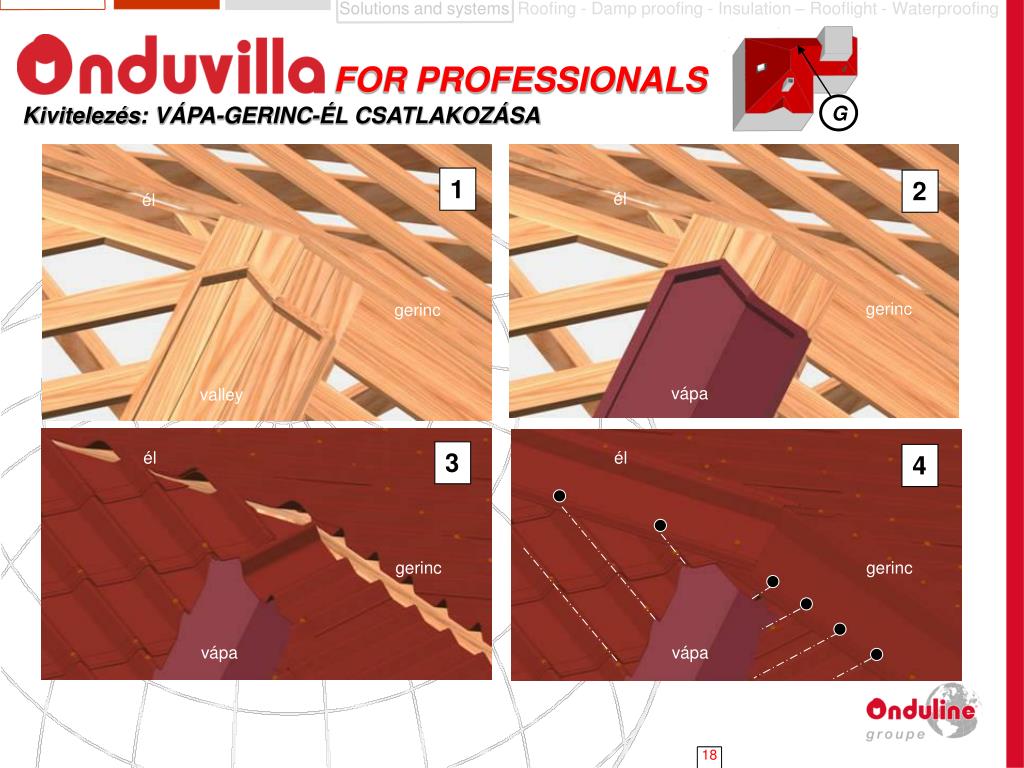

  17. G FOR PROFESSIONALS Kivitelezés: VÁPA-GERINC-ÉL CSATLAKOZÁSA 1 2 él él gerinc gerinc vápa valley 3 él él 4 gerinc gerinc vápa vápa

  18. H K FOR PROFESSIONALS Kivitelezés: OROMVÉG 8 cm Fém csatlakozó 8 cm Léc Szarufa 1. variáció Alumínium sarok 3x3 cm Léc Rögzítés 2. variáció Szarufa Fémcsatlakozó Szilikon hab Z - profil 3. variáció Falcsatlakozókra is (K ) 1. Variáció Léc Az oromvégeknél az Onduvilla lemezeket a szél felemelő hatásától védeni kell. Szarufa

  19. L FOR PROFESSIONALS Kivitelezés: KÉMÉNY CSATLAKOZÓ 1 2 A-t ésB-taz Onduvilla lemezekhez és a kéményhez igazítjuk Léc 3 x 3 cm B 3 A Szilikon hab Alumínum Z-profil Fémcsatlakozókon kívül, olyan Bitumeneslemezek mint a Bituline PP40M vagy PP40A illetve öntapadó szalagok mint az ONDUBAND is használhatók. min. 15 cm

  20. M FOR PROFESSIONALS Kivitelezés: FALCSATLAKOZÓ Kb. 25 cm-ként Szilikon hab Alumínum Z-profil Falcsatlakozó elem

  21. N FOR PROFESSIONALS Kivitelezés: PROFIL SZELLŐZŐ Extra léc 1 2 15 cm Extra léc 18 cm 32 cm 32 cm 32 cm 3 4 PPHR-Onduvilla adapter Fixing

  22. O FOR PROFESSIONALS Kivitelezés: TETŐABLAK 1 2 Extra léc Extra léc 32 cm 32 cm 32 cm 3 4 Fixing PPHR-Onduvilla adapter

  23. KIVITELEZÉS HOBBI

  24. Kivitelezési útmutató: hobbi tetők A fedésre váró tető…

  25. Kivitelezési útmutató: hobbi tetők Ellenőrizzük a támasztékot…

  26. Kivitelezési útmutató: hobbi tetők Kezdjük az eresz vonalától…

  27. Kivitelezési útmutató: hobbi tetők 5 cm-es túlnyúlás… max 5 cm

  28. Kivitelezési útmutató: hobbi tetők Az Onduvilla rögzítése…

  29. Kivitelezési útmutató: hobbi tetők Az Onduvilla vágása…

  30. Kivitelezési útmutató: hobbi tetők Lépcsőzetes felhelyezés…

  31. Kivitelezési útmutató: hobbi tetők A felhelyezés sorrendje… 5 3 4 1 2

  32. Kivitelezési útmutató: hobbi tetők A gerincelemek felhelyezése…

  33. Kivitelezési útmutató: hobbi tetők Gratulálunk ! !
