机械振打袋式除尘器除尘实验

机械振打袋式除尘器除尘实验. 一、实验目的 1 、了解袋式除尘器的除尘原理； 2 、观察含尘气流在袋式除尘器内的运动状况； 3 、根据实验数据计算除尘效率。. 二、实验原理. 含尘气流从圆筒形滤袋下部进入，通过滤料孔隙时粉尘被捕集于滤料内表面，清洁气体透过滤料由排出口排出。沉积在滤料上的粉尘在机械振动的作用下从滤料内表面脱落，汇入灰斗中，从而完成气体除尘过程。. 机械振打袋式除尘器除尘实验. 三、实验设备与材料. 机械振打袋式除尘器实验装置示意图. 机械振打袋式除尘器除尘实验. 四、实验方法与操作. 1 、 认识并检查实验流程；.

alaric
Download Presentation

机械振打袋式除尘器除尘实验

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

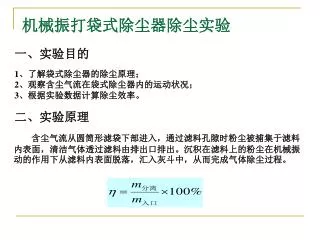

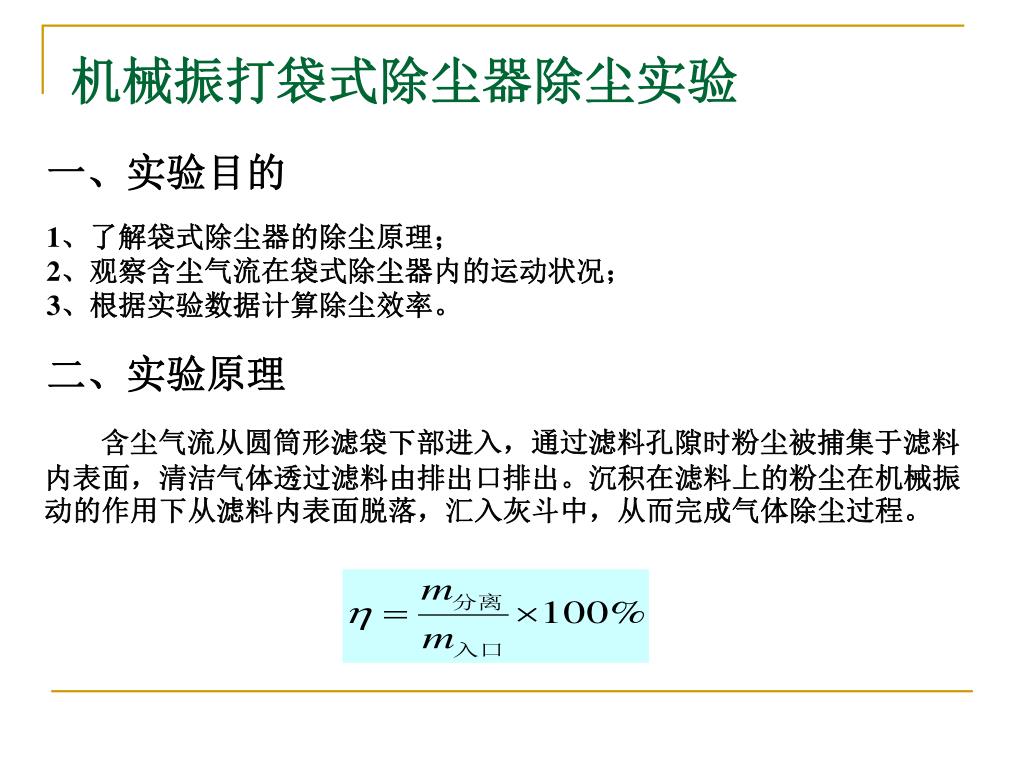

  1. 机械振打袋式除尘器除尘实验 一、实验目的 1、了解袋式除尘器的除尘原理； 2、观察含尘气流在袋式除尘器内的运动状况； 3、根据实验数据计算除尘效率。 二、实验原理 含尘气流从圆筒形滤袋下部进入，通过滤料孔隙时粉尘被捕集于滤料内表面，清洁气体透过滤料由排出口排出。沉积在滤料上的粉尘在机械振动的作用下从滤料内表面脱落，汇入灰斗中，从而完成气体除尘过程。

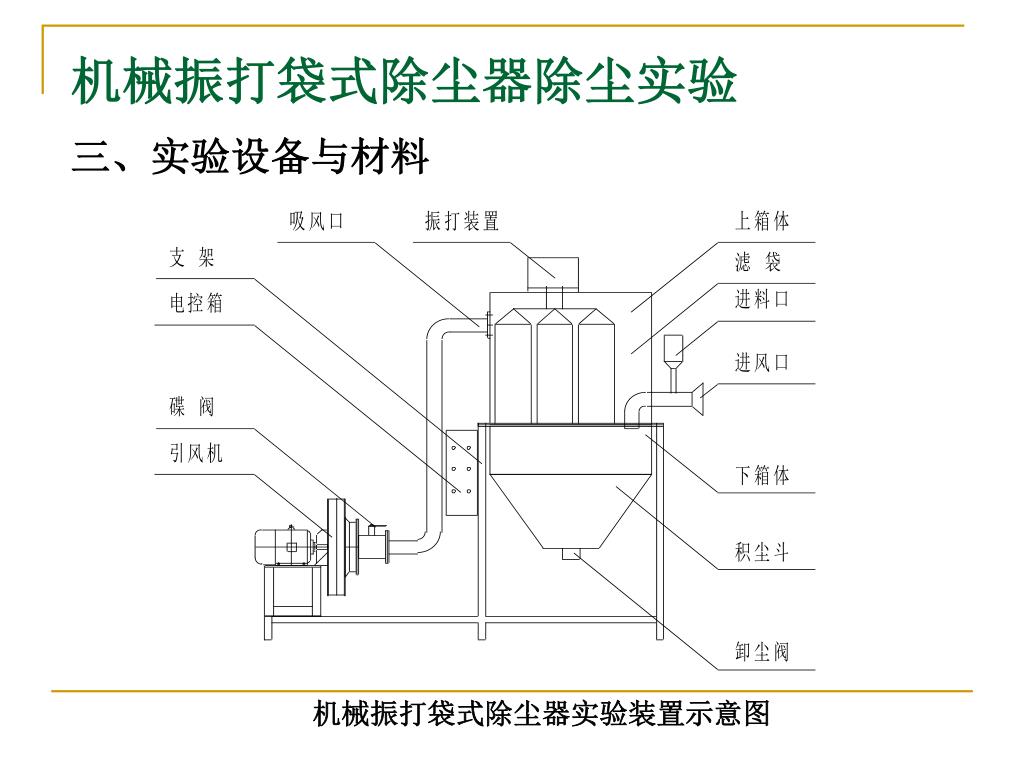

  2. 机械振打袋式除尘器除尘实验 三、实验设备与材料 机械振打袋式除尘器实验装置示意图

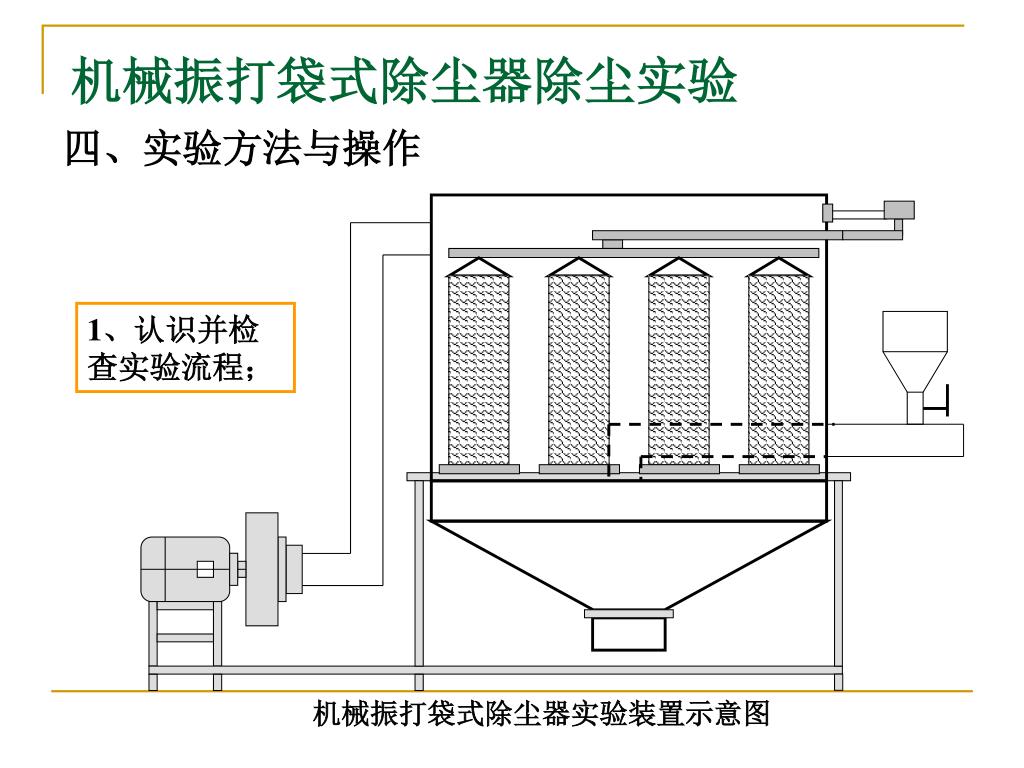

  3. 机械振打袋式除尘器除尘实验 四、实验方法与操作 1、认识并检查实验流程； 机械振打袋式除尘器实验装置示意图

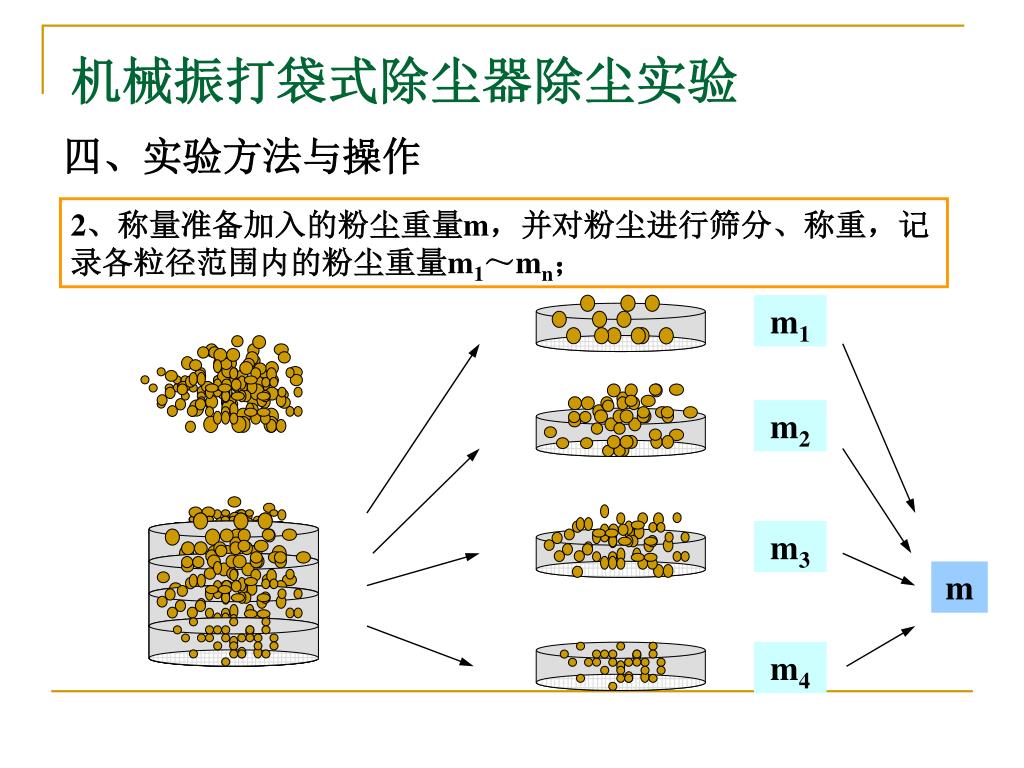

  4. m1 m2 m3 m4 机械振打袋式除尘器除尘实验 四、实验方法与操作 2、称量准备加入的粉尘重量m，并对粉尘进行筛分、称重，记录各粒径范围内的粉尘重量m1～mn； m

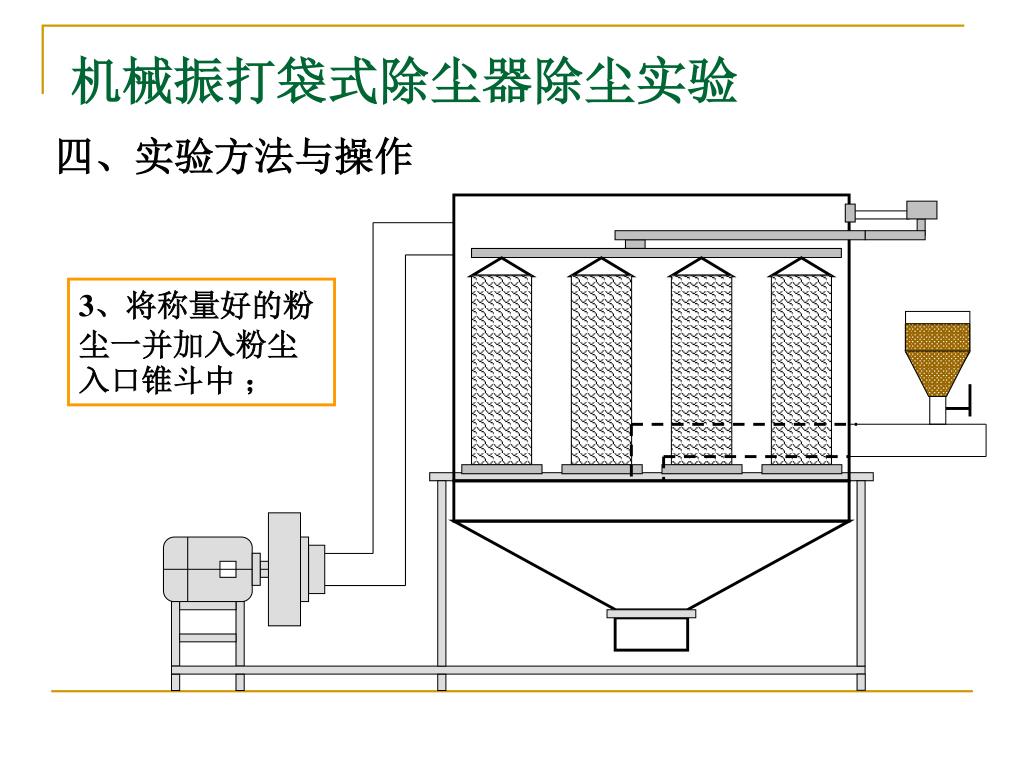

  5. 机械振打袋式除尘器除尘实验 四、实验方法与操作 3、将称量好的粉尘一并加入粉尘入口锥斗中 ；

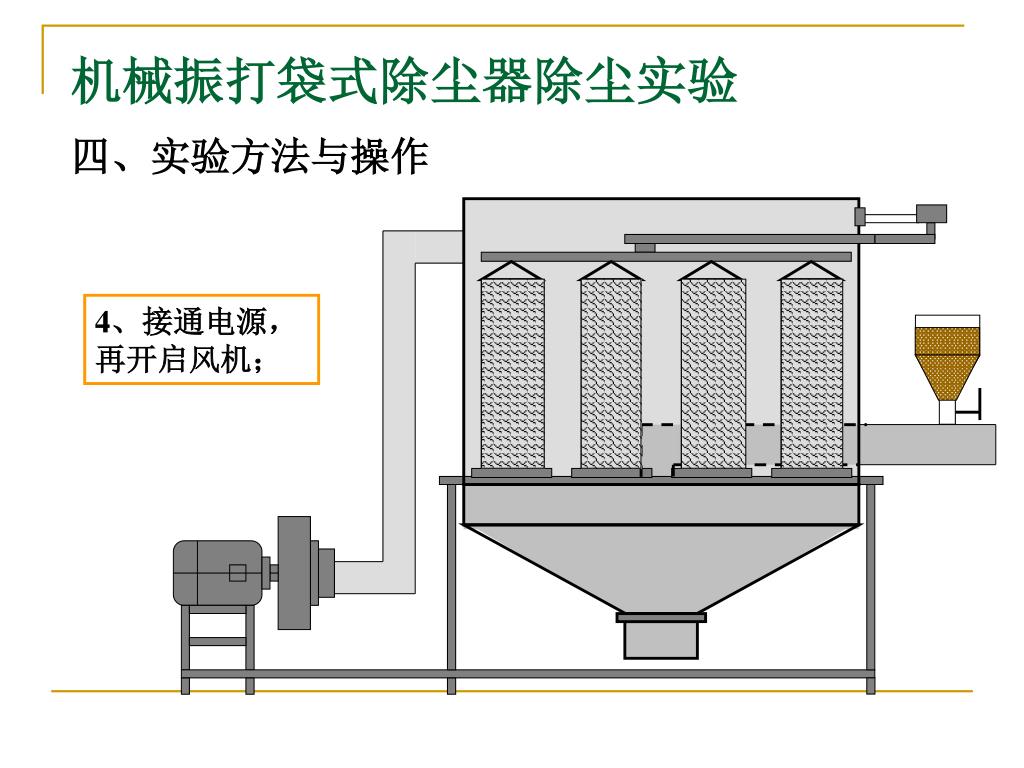

  6. 机械振打袋式除尘器除尘实验 四、实验方法与操作 4、接通电源，再开启风机；

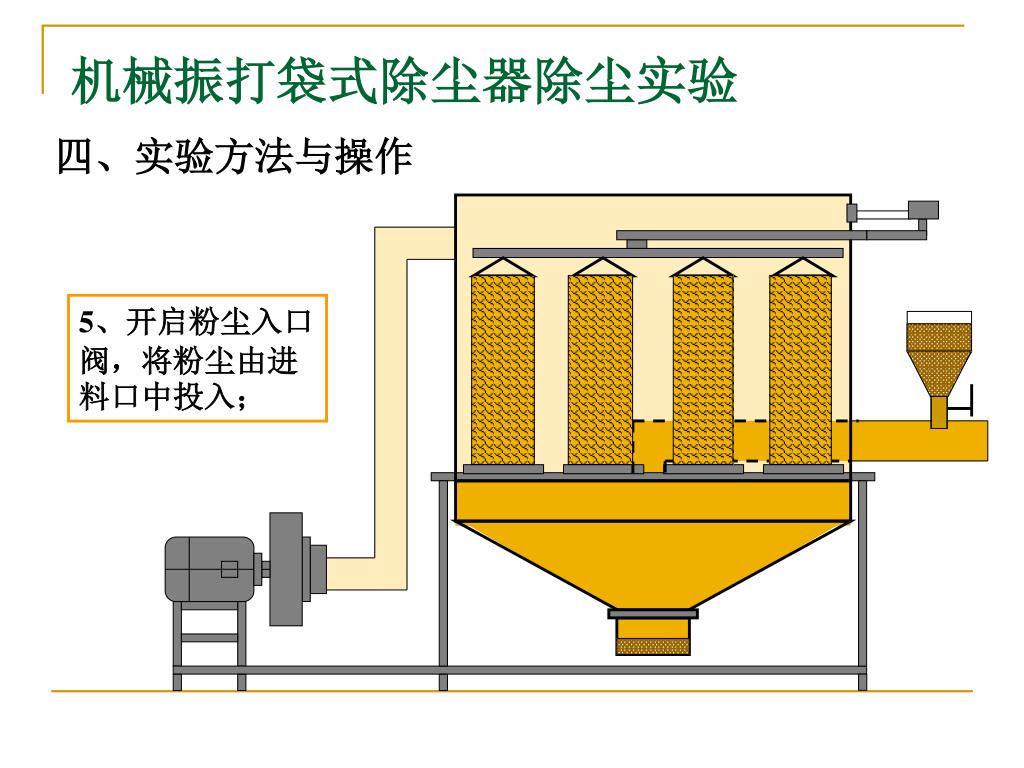

  7. 机械振打袋式除尘器除尘实验 四、实验方法与操作 5、开启粉尘入口阀，将粉尘由进料口中投入；

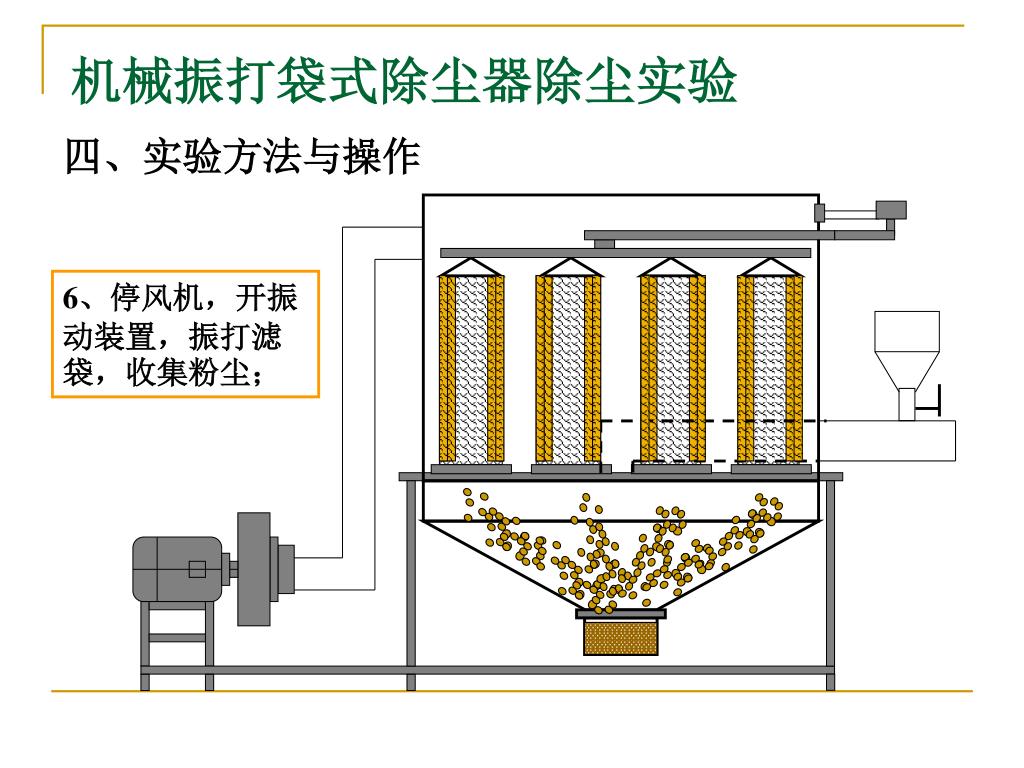

  8. 机械振打袋式除尘器除尘实验 四、实验方法与操作 6、停风机，开振动装置，振打滤袋，收集粉尘；

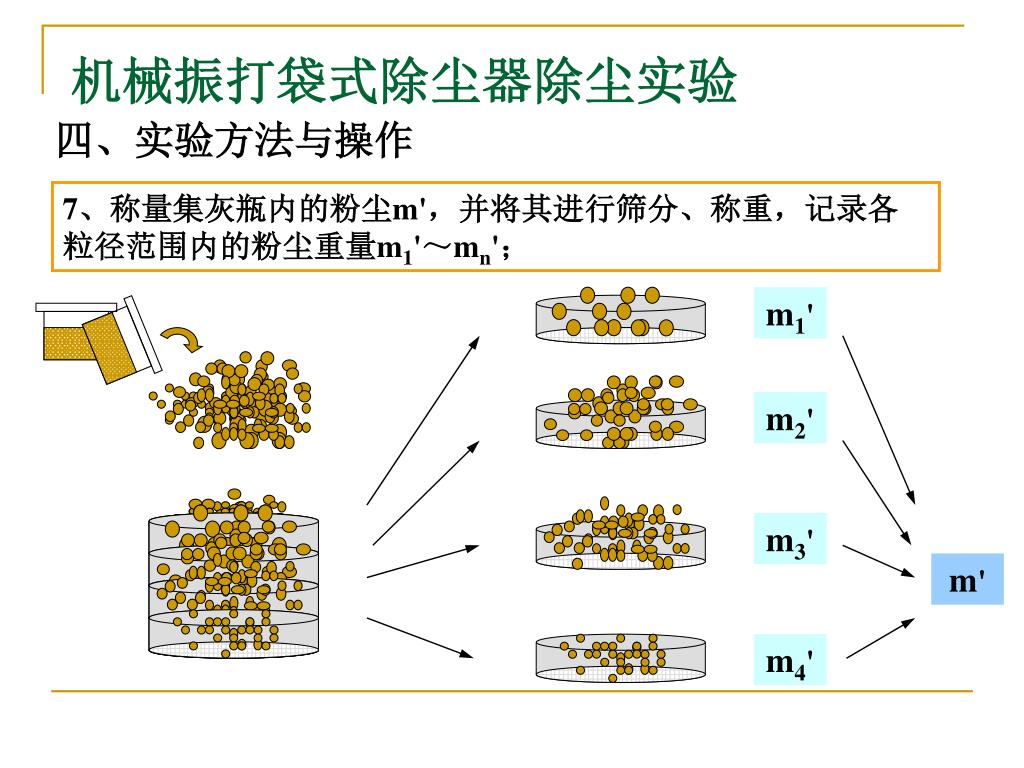

  9. m1' m2' m3' m4' 机械振打袋式除尘器除尘实验 四、实验方法与操作 7、称量集灰瓶内的粉尘m'，并将其进行筛分、称重，记录各粒径范围内的粉尘重量m1'～mn'； m'

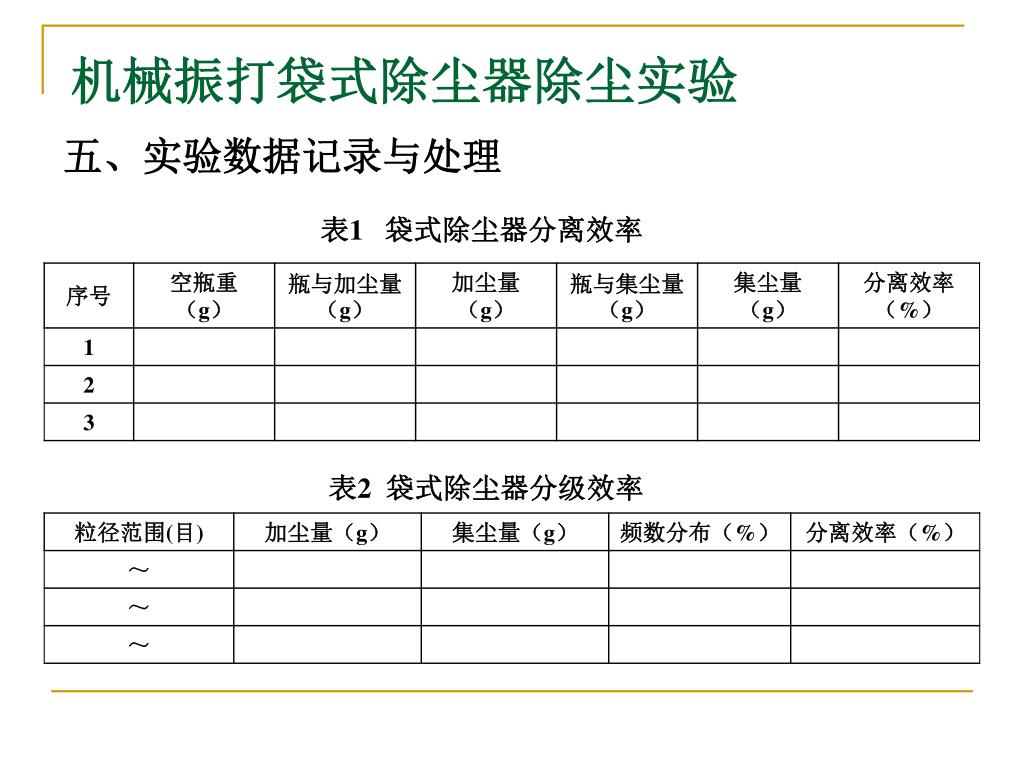

  10. 机械振打袋式除尘器除尘实验 五、实验数据记录与处理 表1 袋式除尘器分离效率 表2 袋式除尘器分级效率
