第三類 事故災害模擬分析及管制距離 撰寫及操作說明

第三類 事故災害模擬分析及管制距離 撰寫及操作說明. 注意事項. 事故災害模擬分析及管制距離內容，因模擬考量廠內 『 在無任何防護或削減設施之最大量化學品洩漏情況 』 ，其危害後果可能涵蓋範圍極為廣泛。 主要為提供若事故擴大或無法控制下之狀態， 廠方及鄰近民眾緊急應變及疏散參考 ，切勿做為其他引用之參照。. 事故災害模擬分析 (1). 模擬分析場所資料： 搭配危害預防及應變計畫內場所基本資料： 運作場所之名稱 ( 全銜 ) 、住址。 毒化物資訊： 包含物質中英文商品名稱、毒化物名稱、含量、最大可能存在量 ( 註明單位 ) 。

alaric
Download Presentation

第三類 事故災害模擬分析及管制距離 撰寫及操作說明

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第三類事故災害模擬分析及管制距離撰寫及操作說明第三類事故災害模擬分析及管制距離撰寫及操作說明

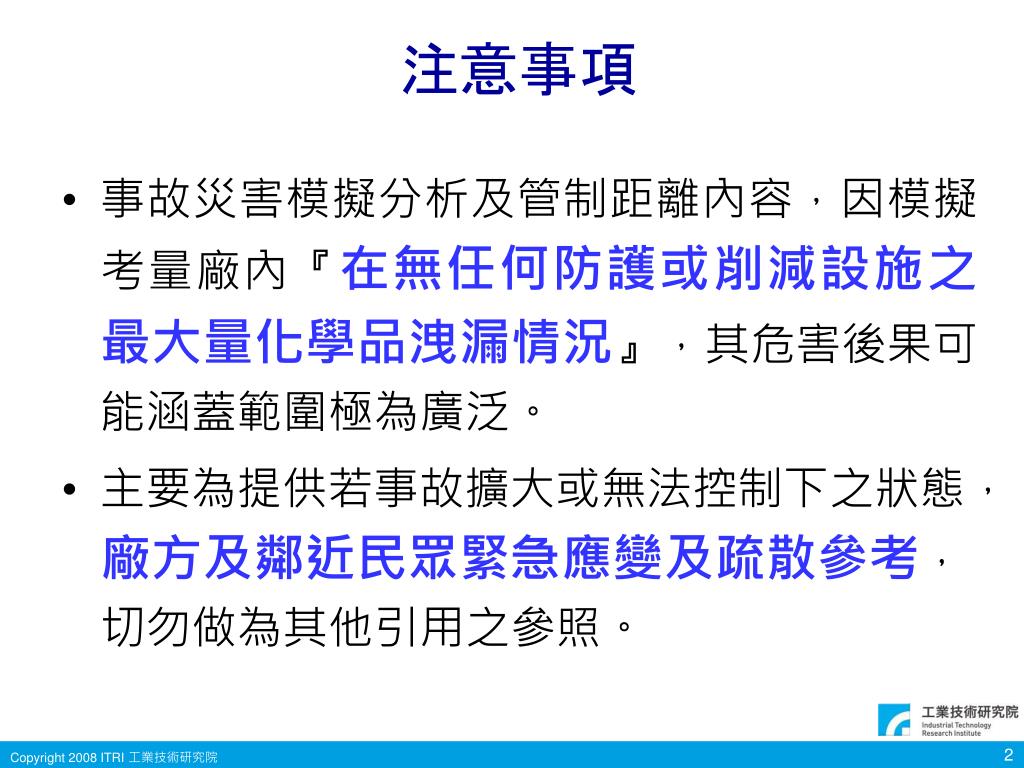

  2. 注意事項 • 事故災害模擬分析及管制距離內容，因模擬考量廠內『在無任何防護或削減設施之最大量化學品洩漏情況』，其危害後果可能涵蓋範圍極為廣泛。 • 主要為提供若事故擴大或無法控制下之狀態，廠方及鄰近民眾緊急應變及疏散參考，切勿做為其他引用之參照。

  3. 事故災害模擬分析(1) • 模擬分析場所資料： • 搭配危害預防及應變計畫內場所基本資料： • 運作場所之名稱(全銜)、住址。 • 毒化物資訊：包含物質中英文商品名稱、毒化物名稱、含量、最大可能存在量(註明單位)。 • 毒化物相關運作條件說明：說明毒化物運作(含貯存)之溫度、壓力(註明單位)及運作條件下之運作型態(固、液、氣)。若運作之毒化物有兩種以上之運作條件及型態，應分別填寫。 • 毒化物運作之單一容器(包裝)：說明運作毒化物最大量之單一容器或包裝內含總量(須註明單位)與容器或包裝型式。 • 模擬分析及管制距離撰寫連絡人：模擬分析撰寫人之姓名、聯絡電話、傳真及電子郵件信箱。

  4. 事故災害模擬分析(2) • 模擬分析場所資料：

  5. 事故災害模擬分析(3) • 危害效應參考指標： • 毒性危害效應參考指標：說明毒性化學物質對人體可能之危害效應、洩漏對人體之容許濃度標準，包含最高容許濃度、TWA、STEL、IDLH、ERPG…等。(提供附件查詢) • 火災爆炸危害效應參考指標：說明毒化物可能引起燃燒及爆炸之爆炸界限(LEL)。(提供附件查詢)

  6. 事故災害模擬分析(4) • 危害效應參考指標：

  7. 事故災害模擬分析(5) • 氣象資訊： • 各氣象資訊彙整須說明來源，如中央氣象局○○監測站或廠商監測資訊，彙整近兩年運作場所之溫度、相對濕度、月平均風速、月平均風向，依月份標示可能之氣象條件。 • 溫度：標示逐月之平均溫與最高溫度。 • 相對溼度：近兩年逐月之相對濕度平均值。 • 月平均風速：逐月之平均風速（最大10分鐘風速）數據，並標註年度出現之最大風速（最大10分鐘風速，不考慮最大瞬間風速）。(建議至少近兩年統計數據) • 月平均風向：逐月之平均風向（最大10分鐘風）數據，除依東南西北方位標示外，另以正北為0°(360°)，順時針方向遞增(如：東90°度、南180°、西270°)。除逐月數據，另依近兩年統計數值，進行統計與風向機率計算，提供最大出現機率之風向角度（北風：337.5°-22.5°；東北風：22.5°-67.5°；東風：67.5°-112.5°；東南風：112.5°-157.5°；南風：157.5°-202.5°；西南風：202.5°-247.5°；西風：247.5°-292.5°；西北風：292.5°-337.5°）。

  8. 事故災害模擬分析(5) 氣象資訊：（中央氣象局全球資訊網http://cwb.hinet.net/統計資料（氣候統計）每月氣象資料選取鄰近廠區之氣象站及近兩年逐月氣象資料）

  9. 事故災害模擬分析(6) 氣象資訊：（中央氣象局全球資訊網http://cwb.hinet.net/統計資料（氣候統計）每月氣象資料選取鄰近廠區之氣象站及近兩年逐月氣象資料）

  10. 事故災害模擬分析(7) • 運作場所位置資訊：各配置圖應附比例尺，建議以現行常見之電子地圖，搭配比例尺及方向角度呈現，擴散模擬結果亦可套用於此圖層 • 運作場所全廠(場)配置圖：包含運作點分佈(危害預防及應變計畫內容中呈現即可)。 • 運作場所鄰近敏感區域（學校、醫院、大型購物中心、人口密集區…等）或鄰近廠家位置圖。 (危害預防及應變計畫內容中呈現即可) • 針對具火災爆炸危害特性物種，彙整可能存在之點火源資訊（同上述之敏感區域劃設並列表說明距離，列入危害預防及應變計畫內容中敏感區域說明）。 • 點火源包括鐵公路、電線、燃燒塔、煙囪、變電站以及停車場…等。 建議提供

  11. 事故災害模擬分析(8) • 模擬分析工具說明： • 事故災害後果分析工具之軟體名稱：軟體須提供全名，而非僅有縮寫。 • 版本資訊：含出處、製造商(單位)或開發商(單位)。 • 軟體工具功能說明：含軟體功能、特性陳述及優缺點或使用限制說明。(建議) • 使用方法概述：簡易之模擬工具使用流程及模擬分析方式說明。(建議)

  12. 事故災害模擬分析(9)

  13. 事故災害模擬分析(10) • 事故災害模擬分析情境說明： • 因最嚴重情境影響範圍較廣，可能引發鄰廠或民眾疑慮，若無法舉證說明可替代情境模擬參數，則須以最嚴重情境內容做為模擬。 • 模擬分析之參數：將分析所需之各項參數彙整成表。 • 物質名稱及單一運作最大可能存在量：單一運作最大可能存在量主要為模擬可能洩漏之最大總量，依製程條件、容器或包裝大小，說明其可能之最大總量。 • 廠區中以鋼瓶為單一運作最大量之容器或包裝，則單一運作最大可能存在量以單一鋼瓶總量為主 • 若依製程需求須同時有兩組鋼瓶串聯運作，則單一運作最大量為兩組鋼瓶之總量 • 使用或存放之溫度、壓力、可能之洩漏型態(氣、液、氣/液…)

  14. 事故災害模擬分析(11) • 事故災害模擬分析情境說明： • 氣象資訊： • 風速：年度出現之最大風速、及夏季與冬季之平均風速。 • 彙整逐月之平均溫度數據統計平均值(至少近兩年統計數據)。 • 相對溼度：彙整逐月之平均相對濕度統計數據平均值(至少近兩年統計數據)。 • 風向：提供最大出現機率風向角度，提供夏天及冬天兩組不同風向。 • 大氣穩定度：參照Pasqill－Gifford穩定度分級，選取對應風速中之常見穩定度來進行模擬。 • 地表粗操度(surface roughness parameter, SRP)：描述該地區之地表粗操程度，會影響蒸氣雲、煙霧在此地區上方之覆蓋、遮蓋等情形，因各軟體設定之地表粗操度方式不同，建議搭配使用軟體模擬工具設定及限制進行說明(如廠方自己所使用之軟體須提供此參數，應附加說明)。ALOHA選擇之粗糙度： • 開放郊區 • 城鎮或森林 • 開放水體 • 自行輸入粗糙度種類

  15. 事故災害模擬分析(12) 大氣穩定度的選擇上，參照Pasqill－Gifford穩定度分級表，選取對應風速中之常見穩定度來進行模擬： Pasqill－Gifford穩定度分級表 資料來源：ALOHA

  16. 事故災害模擬分析(13) • 事故災害模擬分析情境說明： • 模擬分析之情境：分為最嚴重情境及可能替代情境，依廠商運作條件，至少須考量一組可能替代情境，並說明相關設定參數，若無法舉證可能替代情境參數，則以最嚴重情境進行模擬分析。 • 可能替代情境 (Alternative Case Scenario, ACS)：考量毒化物自容器或包裝破孔處連續洩漏 • 破孔大小：建議以連接單一運作最大量之容器或包裝之最大連接管徑、人孔、釋壓閥孔徑、出口管(閥)徑或其他…等為考量。 • 氣象條件：搭配前述平均(最大)溫度、平均(最大平均)風速及對應之大氣穩定度進行模擬分析。 • 若該毒化物於運作場所內，曾發生之意外事故，可優先考量相關條件做為模擬情境，但應說明於模擬分析參數中。

  17. 事故災害模擬分析(14) • 事故災害模擬分析情境說明： • 模擬分析之情境： • 最嚴重情境(Worst Case Senior, WCS)：嚴重情境為假設洩漏源位於地面，儲存之化學品於短時間內完全洩漏。最嚴重情境氣象條件，大氣穩定度為F（穩定大氣）且風速為每秒1.5公尺。

  18. 事故災害模擬分析(15) • 事故災害模擬分析情境說明： • 模擬分析評估基準： • 包含毒性效應、火災熱輻射及爆炸過壓值 • 毒性效應：以容許濃度及恕限值等作為表示方法 • 火災及爆炸危害物種：考慮其爆炸界限(LEL)、火災危害熱輻射、爆炸過壓

  19. 事故災害模擬分析(16) • 事故災害模擬分析情境說明： • 模擬分析評估基準： • 毒性效應氣雲擴散之安全距離判斷標準：模擬毒化物洩漏不同濃度影響範圍判定參數，包含最高容許濃度、TWA、STEL、IDLH、ERPG…等。 • 建議增加各容許濃度之定義以供即時查閱對應之影響距離及可能之危害程度。 • 為配合後續管制距離劃分，建議至少優先考量ERPG-3、ERPG-2，如無前述參數，則應增加考量10 TWA、最高容許濃度(Ceiling)、TWA、IDLH、1/2 IDLH。

  20. 事故災害模擬分析(17) • 事故災害模擬分析情境說明： • 模擬分析評估基準： • 火災爆炸危害效應：(無火災爆炸危害物種可省略說明) • 火災爆炸性氣雲擴散之安全距離判斷標準：物質外洩時，其氣雲濃度並非平均分布於大氣中，為了保險起見，在此建議考量包含10%、30%、60%爆炸下限(LEL)濃度為可燃性氣雲擴散安全距離判斷參考基準，並以10%為容許指標。 • 火災危害熱輻射之安全距離判斷標準：針對火災產生熱輻射條件，其影響範圍判定參數，包含37.5、12.5、4.0 kW/m2作為評估參考依據，採用熱輻射值達4.0 kW/m2以下之範圍作為安全考量範圍標準。 • 爆炸過壓之安全距離判斷標準：針對爆炸產生之過壓危害條件，其影響範圍判定參數，包含0.5(或0.3)、3、10 psi 為評估基準並以爆炸過壓達 0.5(或0.3) psi 以下之範圍為安全考量範圍。

  21. 輻射強度 （Kw/m2） 觀察到的影響 37.5 對程序設備足夠造成損害 25.0 在無限期的長期曝露下足以點燃木材的最低能量（非經常性點燃補助火種） 12.5 起始點燃木材、熔化塑膠所需最低能量 9.5 8 秒後達到疼痛極限；20 秒後造成二級灼傷 4.0 若無法在 20 秒內到達掩蔽物遮蔽，對人員足以造成疼痛感；然而可導致皮膚起泡（二級灼傷）；致死率為 0％ 1.6 常期暴露不會造成不舒適感 事故災害模擬分析(18) 火災後果分析之評估標準 達到疼痛限值所暴露之輻射強度

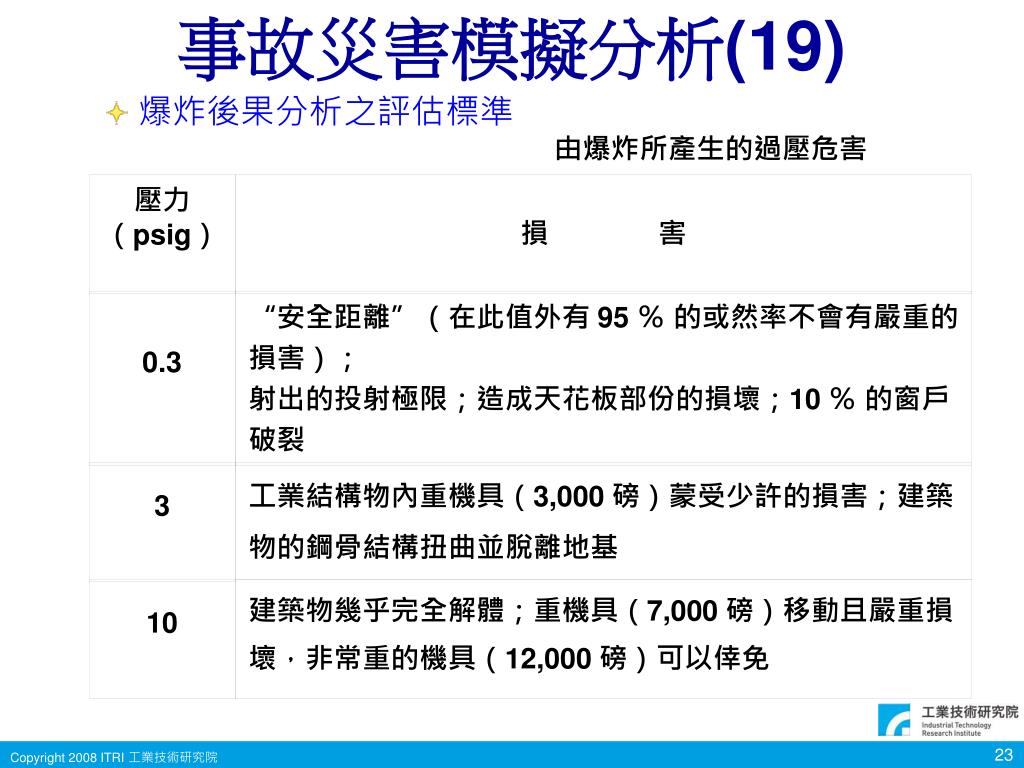

  22. 壓力（psig） 0.3 損 害 3 “安全距離”（在此值外有 95 ％ 的或然率不會有嚴重的損害）； 射出的投射極限；造成天花板部份的損壞；10 ％ 的窗戶破裂 10 工業結構物內重機具（3,000 磅）蒙受少許的損害；建築物的鋼骨結構扭曲並脫離地基 建築物幾乎完全解體；重機具（7,000 磅）移動且嚴重損壞，非常重的機具（12,000 磅）可以倖免 事故災害模擬分析(19) 爆炸後果分析之評估標準 由爆炸所產生的過壓危害

  23. 「事故災害模擬分析(20) • 模擬分析評估基準： 提供第三類毒化物表單下載

  24. 事故災害模擬分析(21) • 事故災害模擬分析結果說明： • 所選取事故災害情境，搭配模擬分析評估基準呈現影響範圍，建議彙整成表說明。 • 影響範圍模擬結果，搭配地理圖層繪製影響區域，並比對運作場所位置資訊之敏感區域是否受波及，可列入後續危害預防及緊急應變資訊參考。 • 依廠商模擬結果套用地理圖層，顯示危害影響區域(包含全年、夏季與冬季之各模擬情境影響範圍)。

  25. 事故災害模擬分析(22) 須自行填寫 毒性效應氣雲擴散模擬分析結果 提供第三類毒化物表單下載

  26. 事故災害模擬分析(23) 提供第三類毒化物表單下載 火災爆炸模擬分析結果

  27. 事故災害模擬分析(24) • 事故災害模擬分析結果說明： • 模擬分析評估基準： • 所選取事故災害情境，搭配模擬分析評估基準呈現影響範圍，建議彙整成表說明。 • 影響範圍模擬結果，搭配地理圖層繪製影響區域，並比對運作場所位置資訊之敏感區域是否受波及，可列入後續危害預防及緊急應變資訊參考。 • ALOHA 模擬分析及套用圖層說明說明如後：

  28. 災害模擬分析管制距離(1) • 災害現場區域管制： • 以ERPG-3濃度影響範圍內為熱區，ERPG-3至ERPG-2濃度範圍間為暖區，ERPG-2濃度範圍以外至適當區域為冷區。 • 如無前述ERPG參數，可依10 TWA、最高容許濃度、IDLH或LC50來劃分熱區，另以1/2 IDLH或TWA劃分暖區。

  29. 災害模擬分析管制距離(2) 提供第三類毒化物表單下載 • 災害現場區域管制： 須自行填寫

  30. 災害模擬分析管制距離(3) • 疏散避難管制： • 疏散避難管制距離可利用下列三種方法： • 毒性化學物質災害疏散避難作業原則

  31. 災害模擬分析管制距離(4) • 疏散避難管制： • 緊急應變指南(ERG) • 查閱ERG中大量洩漏疏散或保護行動距離建議數值。 • 事故災害模擬分析作為參考指標 • 以毒性化學物質災害疏散避難作業原則建議之ERPG-3及ERPG-2 可能擴散範圍，作為適當疏散避難管制距離。 • 如無前述ERPG參數，可依10 TWA、最高容許濃度、IDLH或LC50來劃分熱區，另以1/2 IDLH或TWA劃分暖區。 • 前述三種方式所得之建議距離不盡相同，為避免選擇上之爭議，仍建議將其全數以表列方式呈現，再依事故現場實際狀況做適切篩選 • 在未知條件下，建議以最大範圍做為初步疏散避難管制參考。 • 因事故現場可能涉及毒性效應危害及火災爆炸危害效應，在疏散避難管制距離上，應一併考量，如同時涉及毒化物洩漏及火災條件，建議在疏散管制上應選用較大範圍作為參考。

  32. 災害模擬分析管制距離(5) • 疏散避難管制： • 火災爆炸危害效應疏散避難管制距離 • 可能燃燒範圍： • 採用燃燒或爆炸下限之10%為為發布警戒管制區及疏散警報 • 達60%之濃度範圍則為發布疏散警報，並執行必要之強制疏散之參考 • 火災條件： • 採用模擬之熱輻射值達4.0 kW/m2以內之範圍作為發布警戒管制區及疏散警報，或做適當就地避難參考 • 以12.5 kW/m2作為發布疏散警報，並執行必要之強制疏散之參考 • 如毒化物於火場條件可能產生爆炸危害，爆炸疏散考量： • 爆炸過壓達 0.5 psi 以內之範圍作為發布警戒管制區及疏散警報，或做適當就地避難參考 • 3psi作為發布疏散警報，並執行必要之強制疏散之參考。

  33. 災害模擬分析管制距離(6) • 疏散避難管制： • 毒性危害效應疏散避難管制： 提供第三類毒化物表單下載

  34. 災害模擬分析管制距離(7) • 疏散避難管制： • 火災爆炸危害效應疏散避難管制距離： 提供第三類毒化物表單下載

  35. 災害模擬分析其他注意事項 • 第三類毒化物模擬分析填寫文字、表單及投影片內容，提供網頁下載，但注意最後模擬結果套疊圖層之呈現方式，須包含： • 全年風向(ACS 1) • 夏季風向(ACS 2) • 冬季風向(ACS 3) • 受限軟體模擬分析主要針對氣、液態物種，固體物毒化物之模擬範圍與疏散避難建議，以緊急應變指南建議距離範圍繪製影響區域 • 甲醛未設置於ALOHA軟體內建資料庫，將提供軟體參數下載 • 其他未列入軟體內建物種者，依前述方法提供。

  36. ALOHA 軟體模擬分析及圖層套疊操作說明

  37. ALOHA • Areal Locations of Hazardous Atmospheres • 下載網址： http://www.epa.gov/oem/content/cameo/aloha.htm

  38. ALOHA • (1) 增加模擬地理位置資料： 新增地點： 新增模擬場所所在位置

  39. ALOHA 地點 可自行定位或由Google Map或Google Earth查詢 海拔高度 經緯度 緯度：北、南緯 經度：東、西經 城鎮名稱 格林威治（GMT）時間

  40. ALOHA • (2) 選擇欲分析之毒化物 SetUp → Chemical 選擇化學物質 • 查詢ALOHA及RMP*Comp chemical database 是否有此種毒化物 • 找到欲模擬分析物種後，點選 Select

  41. ALOHA • (3) 設定氣象條件 SetUp → Atmospheric → User Input 設定氣象條件

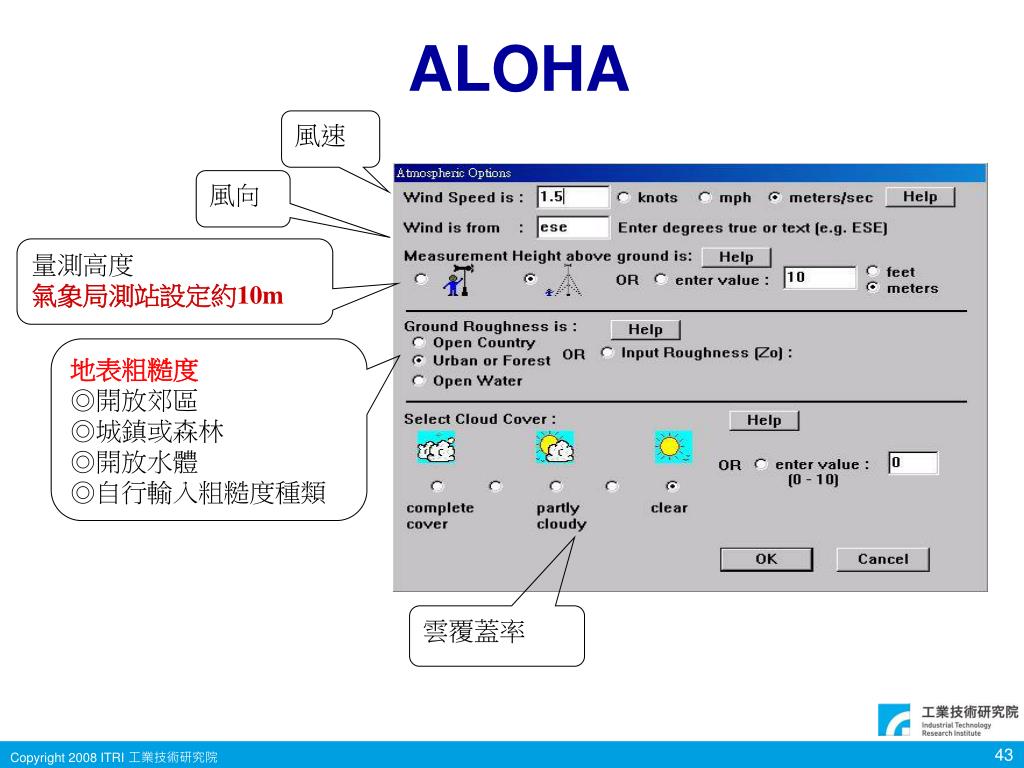

  42. ALOHA 風速 風向 量測高度 氣象局測站設定約10m 地表粗糙度 ◎開放郊區 ◎城鎮或森林 ◎開放水體 ◎自行輸入粗糙度種類 雲覆蓋率

  43. ALOHA 大氣溫度 大氣穩定度 逆溫層 相對溼度

  44. ALOHA • (4) 洩漏型態選擇： • 主要挑選洩漏之型態，搭配模擬情境(WCS或ACS)型式選取來源種類。 • 最嚴重情境WCS：來源類型可挑選 Direct(內容物全數於短時間或連續洩漏) • 其餘為可替代情境ACS SetUp → Source → Direct（直接）/ Puddle（有防液堤或侷限洩漏範圍）/ Tank（儲槽）/ Pipe（管線） 洩漏型態

  45. 最嚴重情境使用 選擇洩漏量單位(質量或體積) Grams (克) kilograms (公斤) pounds (磅) tons(噸) Cubic metters (m3) litters(升) cubic feet(ft3) gallons(加崙) 4-1-1 Direct(直接)-瞬間洩漏 選擇「瞬間」洩漏 洩漏總量 洩漏高度 ※最嚴重情境為單一儲槽最大儲存量於十分鐘內完全洩漏。 ※建議以其他可替代情境進行模擬。

  46. 最嚴重情境使用 選擇洩漏量單位(質量或體積) Grams (克) kilograms (公斤) pounds (磅) tons(噸) Cubic metters (m3) litters(升) cubic feet(ft3) gallons(加崙) 4-1-2 Direct(直接)-連續洩漏 選擇「連續」洩漏 洩漏量：量/時間 持續洩漏＊＊分 洩漏高度

  47. 替代情境-1 4-2 Puddle(有防液堤或侷限洩漏範圍） ◎揮發性 ◎燃燒（池火）

  48. 防液堤面積/徑 ◎體積 ◎深度(高度) ◎質量 4-2-1 揮發性 • 選擇地表類型： • 系統默認砂地(Default soil)：未包含石塊及水泥。 • 混凝土地(Concrete)：水泥、混凝土、瀝青或以其他方式鋪設之地表面。 • 乾砂地。 • 濕砂地。 • 水：湖泊，海洋，或其他型式水體。 輸入地表溫度： 防液堤初始溫度： 使用地表溫度/大氣空氣溫度/最初水泥槽溫度

  49. 4-2-2 燃燒（池火） 防液堤初始溫度： 大氣空氣溫度/防液堤最初溫度
