مقسم هاي حجمي Volume metering devices

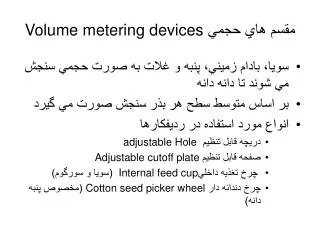

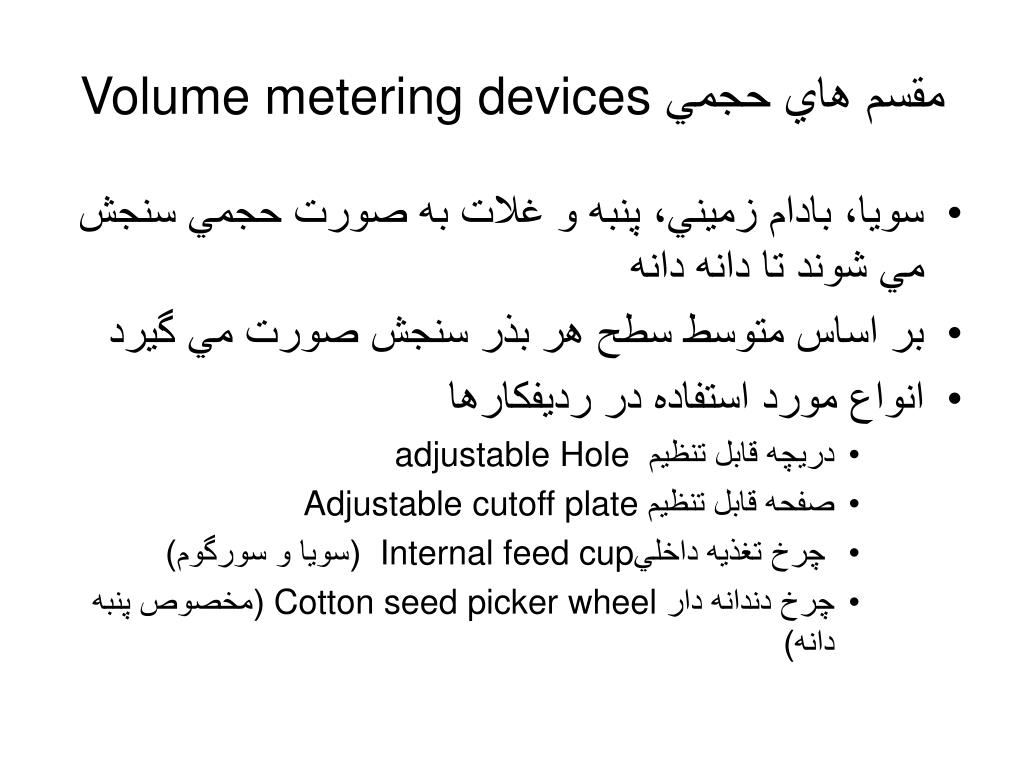

1. مقسم هاي حجمي Volume metering devices • سويا، بادام زميني، پنبه و غلات به صورت حجمي سنجش مي شوند تا دانه دانه • بر اساس متوسط سطح هر بذر سنجش صورت مي گيرد • انواع مورد استفاده در رديفكارها • دريچه قابل تنظيم adjustable Hole • صفحه قابل تنظيم Adjustable cutoff plate • چرخ تغذيه داخلي Internal feed cup (سويا و سورگوم) • چرخ دندانه دار Cotton seed picker wheel (مخصوص پنبه دانه)

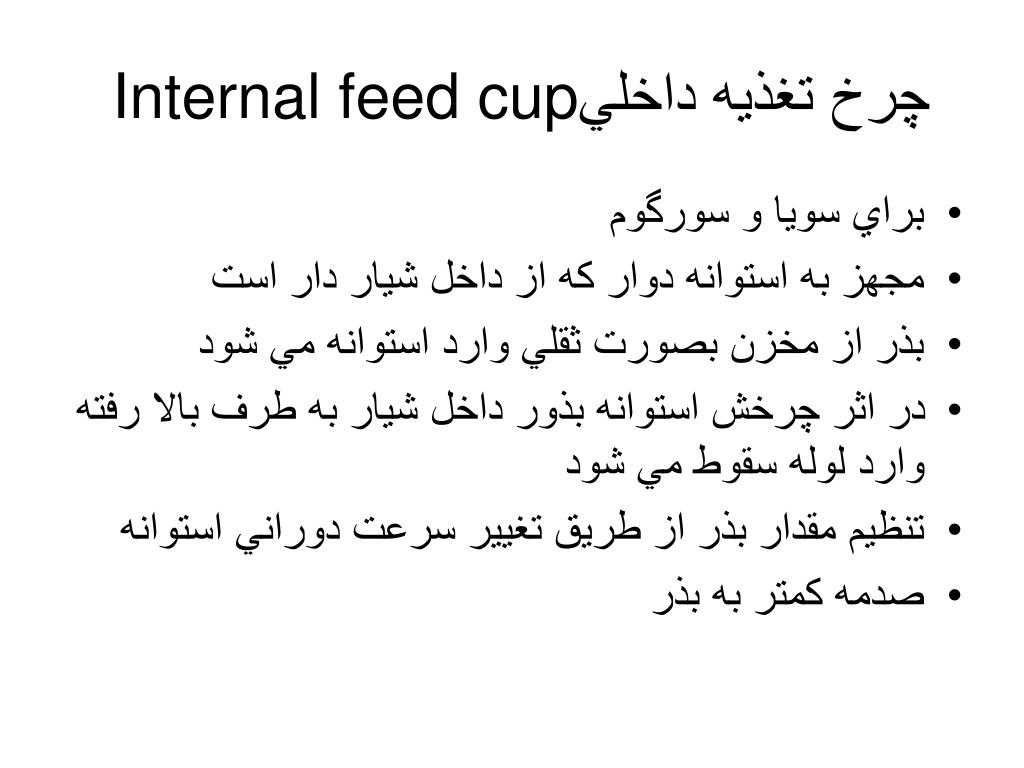

2. چرخ تغذيه داخلي Internal feed cup • براي سويا و سورگوم • مجهز به استوانه دوار كه از داخل شيار دار است • بذر از مخزن بصورت ثقلي وارد استوانه مي شود • در اثر چرخش استوانه بذور داخل شيار به طرف بالا رفته وارد لوله سقوط مي شود • تنظيم مقدار بذر از طريق تغيير سرعت دوراني استوانه • صدمه كمتر به بذر

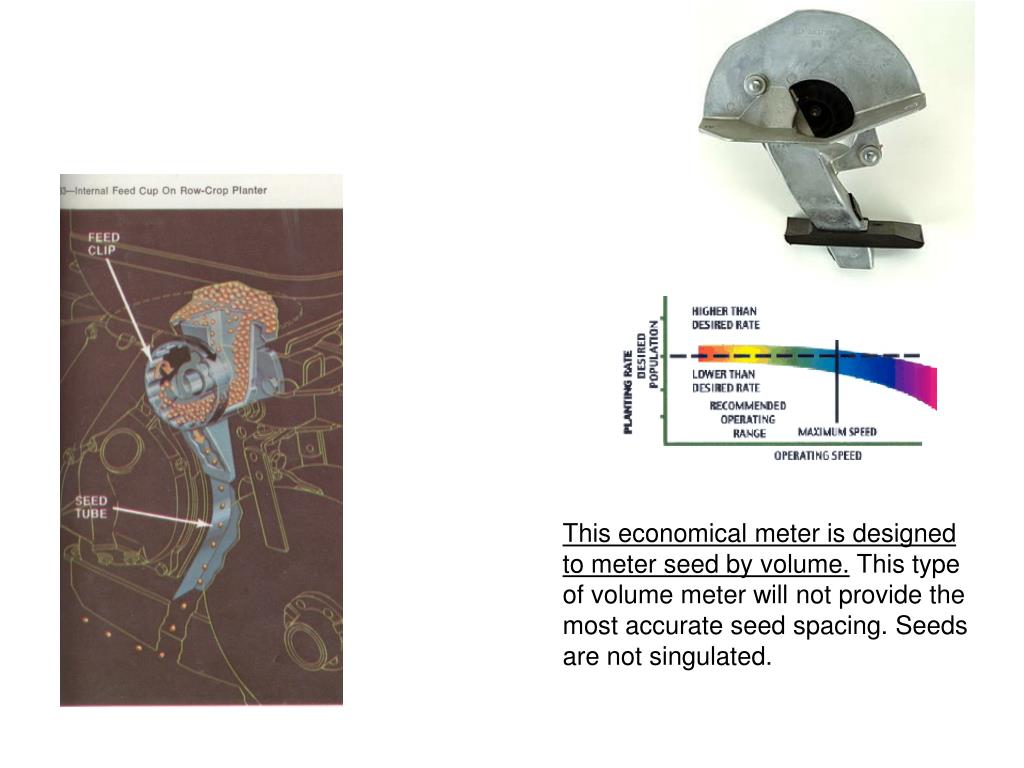

3. This economical meter is designed to meter seed by volume. This type of volume meter will not provide the most accurate seed spacing. Seeds are not singulated.

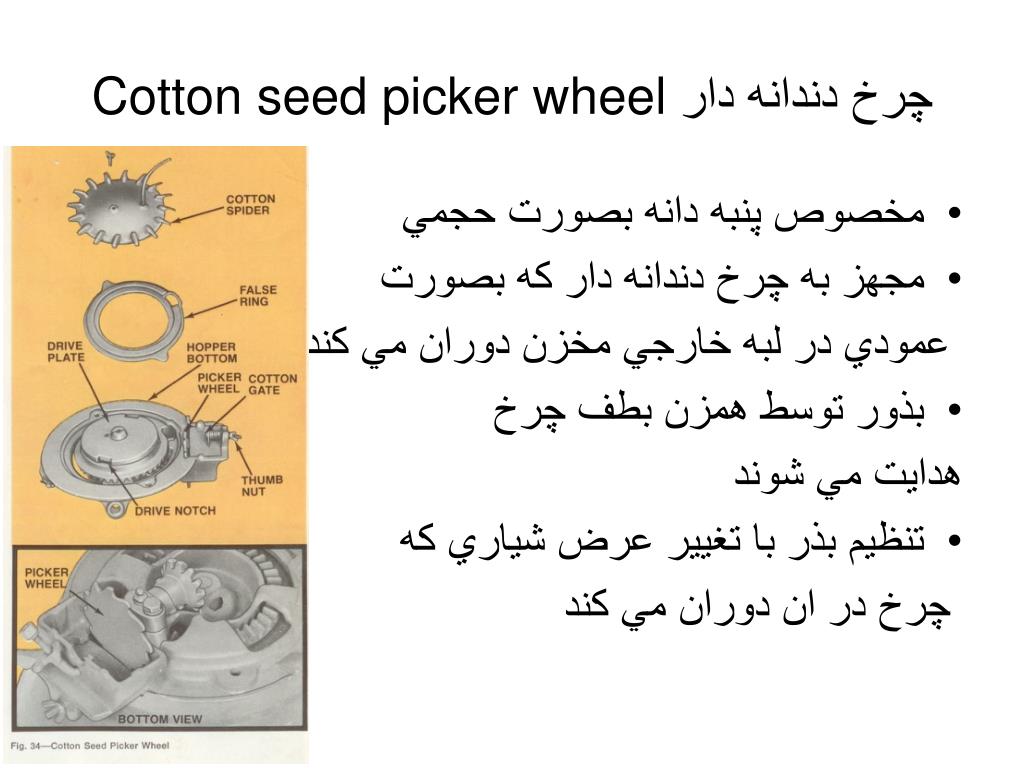

4. چرخ دندانه دار Cotton seed picker wheel • مخصوص پنبه دانه بصورت حجمي • مجهز به چرخ دندانه دار كه بصورت عمودي در لبه خارجي مخزن دوران مي كند • بذور توسط همزن بطف چرخ هدايت مي شوند • تنظيم بذر با تغيير عرض شياري كه چرخ در ان دوران مي كند

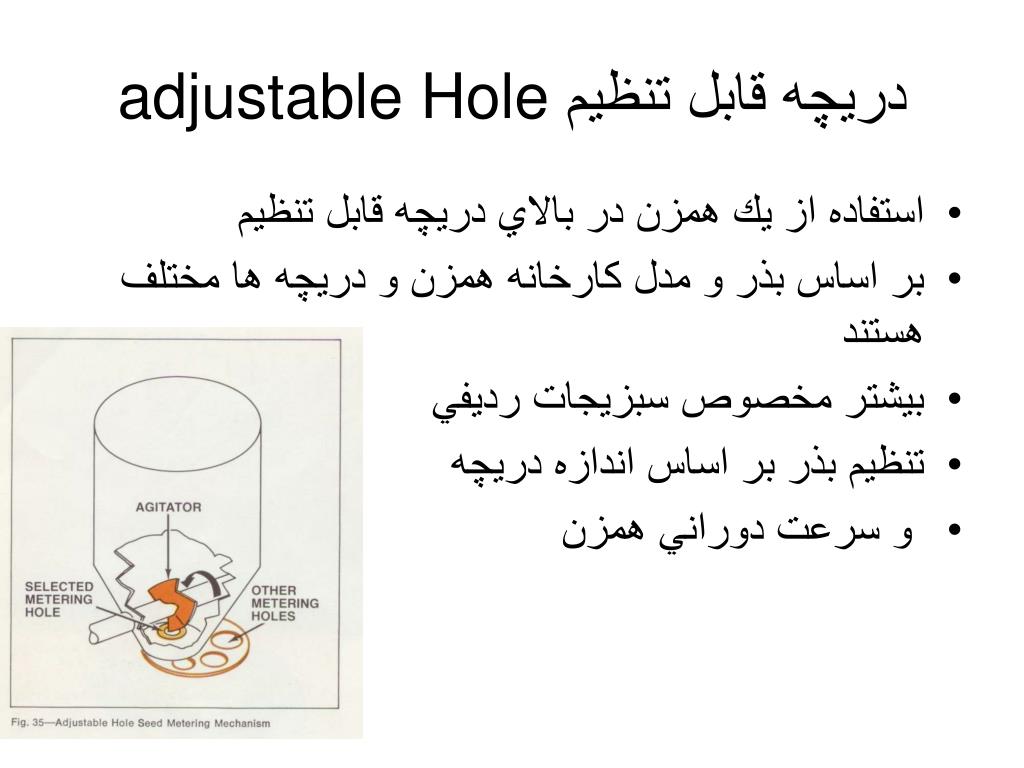

5. دريچه قابل تنظيم adjustable Hole • استفاده از يك همزن در بالاي دريچه قابل تنظيم • بر اساس بذر و مدل كارخانه همزن و دريچه ها مختلف هستند • بيشتر مخصوص سبزيجات رديفي • تنظيم بذر بر اساس اندازه دريچه • و سرعت دوراني همزن

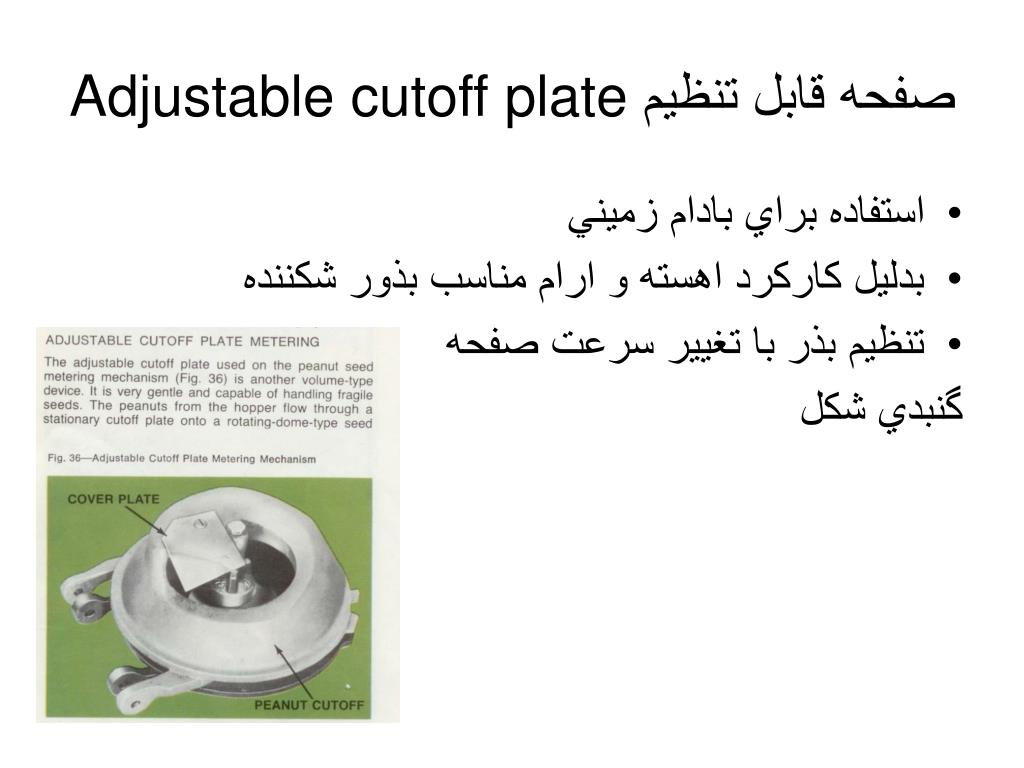

6. صفحه قابل تنظيم Adjustable cutoff plate • استفاده براي بادام زميني • بدليل كاركرد اهسته و ارام مناسب بذور شكننده • تنظيم بذر با تغيير سرعت صفحه گنبدي شكل

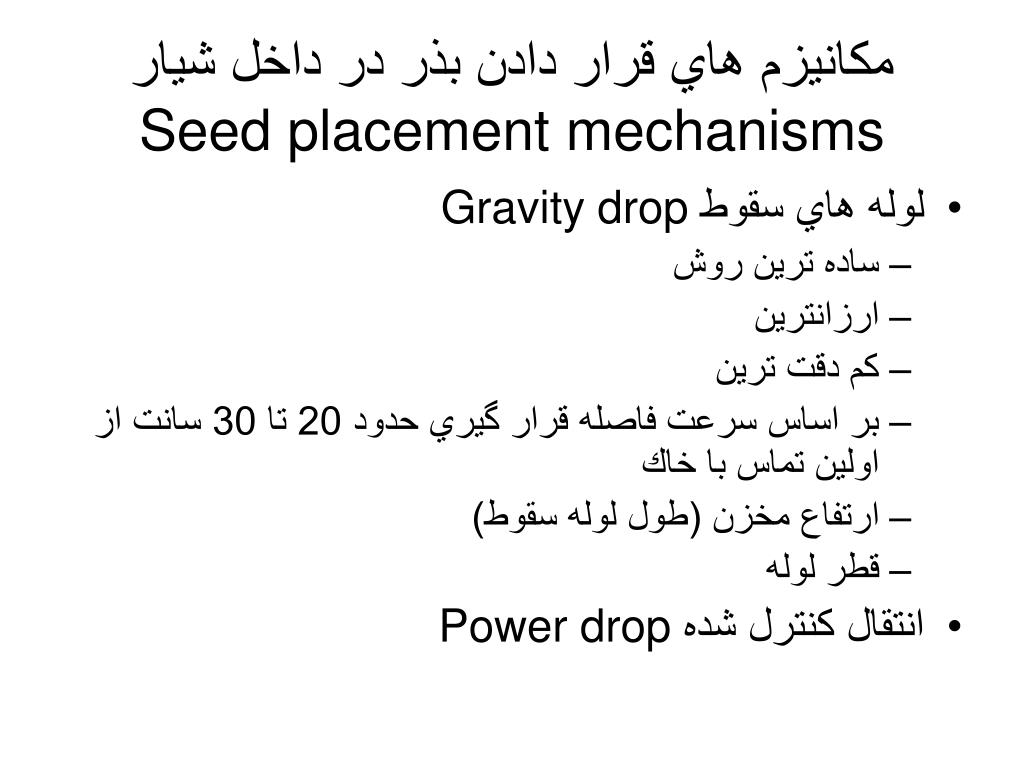

7. مكانيزم هاي قرار دادن بذر در داخل شيارSeed placement mechanisms • لوله هاي سقوط Gravity drop • ساده ترين روش • ارزانترين • كم دقت ترين • بر اساس سرعت فاصله قرار گيري حدود 20 تا 30 سانت از اولين تماس با خاك • ارتفاع مخزن (طول لوله سقوط) • قطر لوله • انتقال كنترل شده Power drop

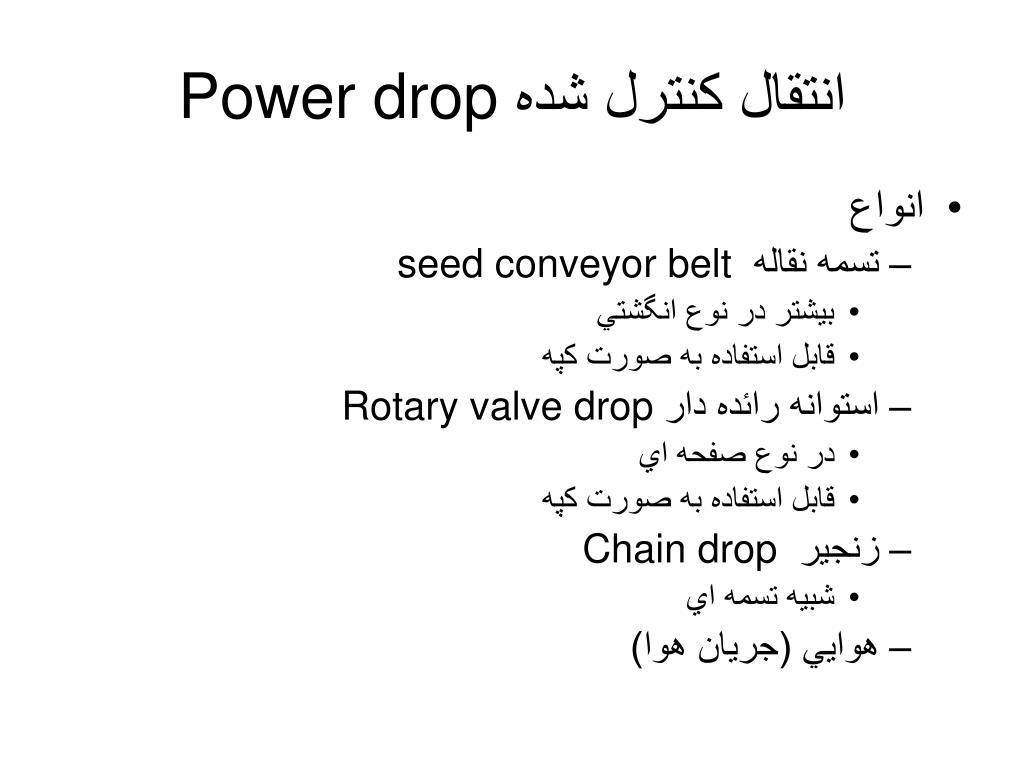

8. انتقال كنترل شده Power drop • انواع • تسمه نقاله seed conveyor belt • بيشتر در نوع انگشتي • قابل استفاده به صورت كپه • استوانه رائده دار Rotary valve drop • در نوع صفحه اي • قابل استفاده به صورت كپه • زنجير Chain drop • شبيه تسمه اي • هوايي (جريان هوا)

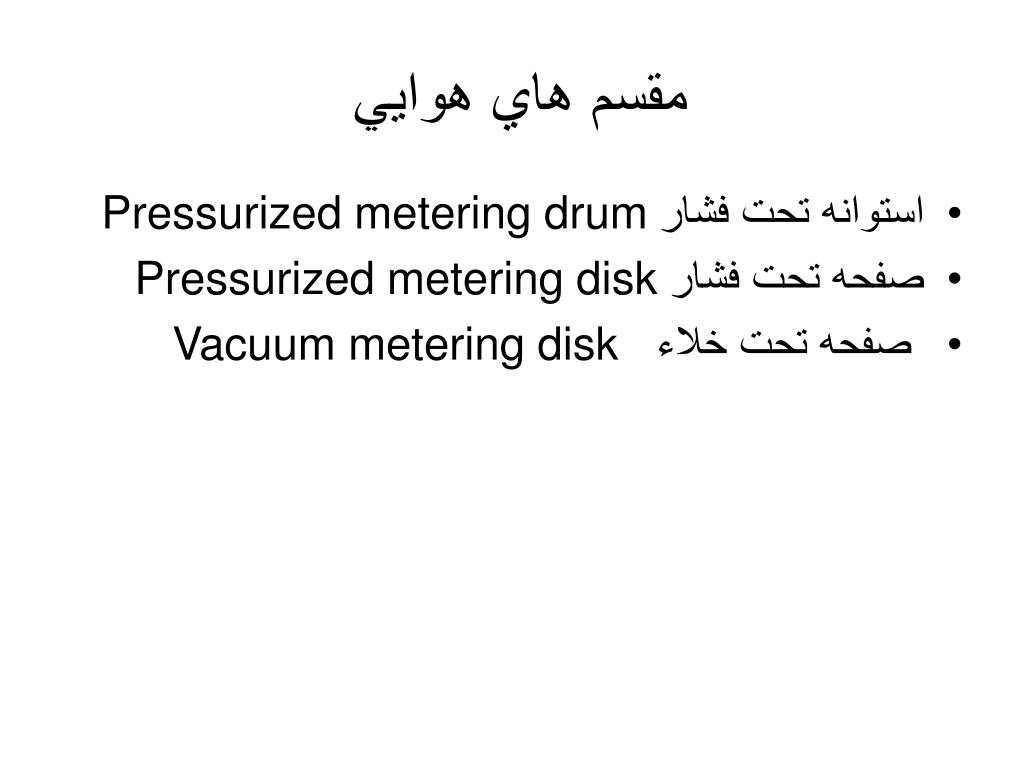

11. مقسم هاي هوايي • استوانه تحت فشار Pressurized metering drum • صفحه تحت فشار Pressurized metering disk • صفحه تحت خلاء Vacuum metering disk

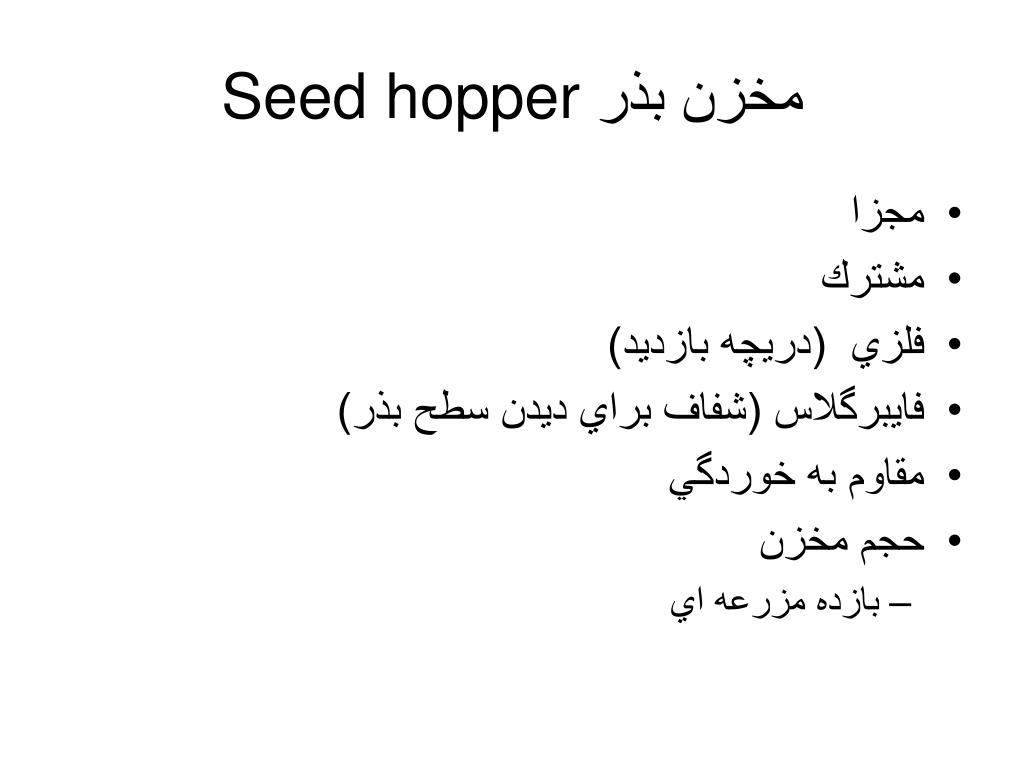

14. مخزن بذر Seed hopper • مجزا • مشترك • فلزي (دريچه بازديد) • فايبرگلاس (شفاف براي ديدن سطح بذر) • مقاوم به خوردگي • حجم مخزن • بازده مزرعه اي

15. كنترل عمق • چرخ حمال (در دو طرف دستگاه) • چرخ تنظيم مجزا • چرخ فشار دهنده بعنوان چرخ تنظيم عمق (چرخ تنظيم در عقب) • چرخ تنظيم در در طرف شيار باز كن • چرخ تنظيم در در جلو

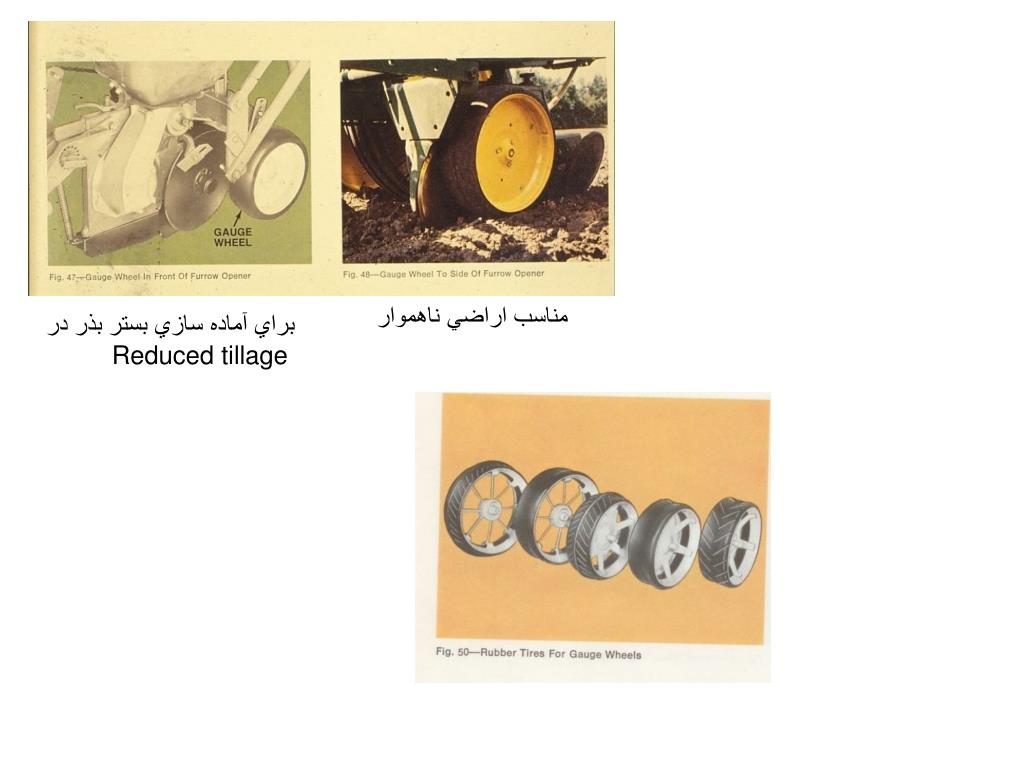

18. مناسب اراضي ناهموار براي آماده سازي بستر بذر در Reduced tillage

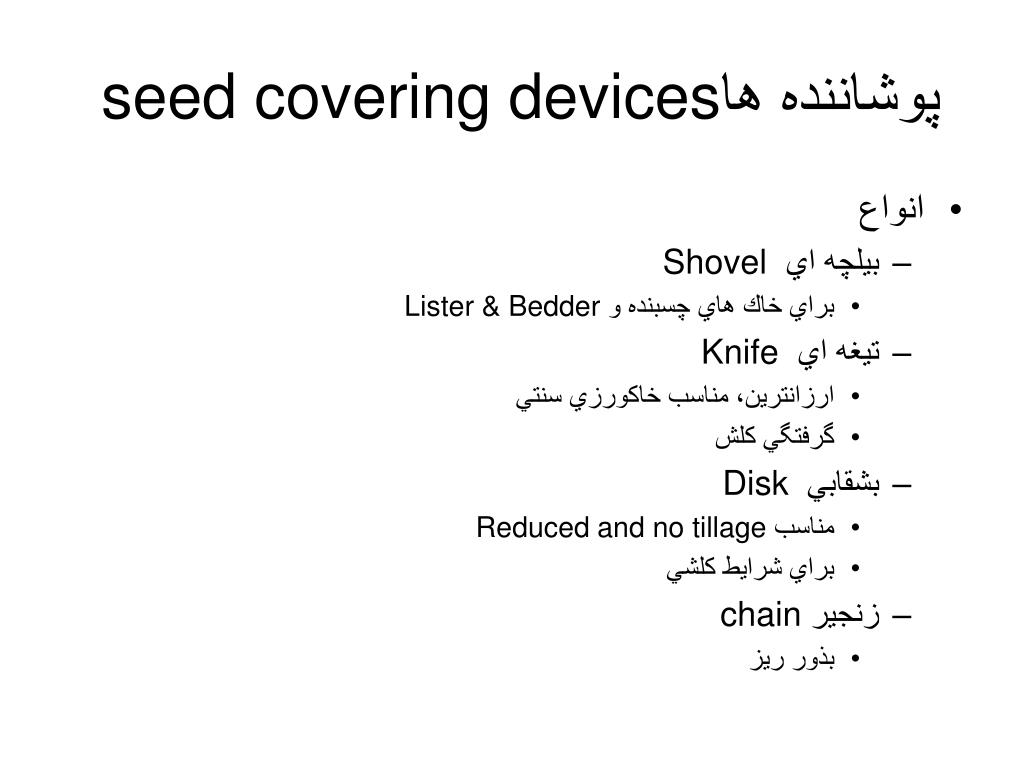

19. پوشاننده ها seed covering devices • انواع • بيلچه اي Shovel • براي خاك هاي چسبنده و Lister & Bedder • تيغه اي Knife • ارزانترين، مناسب خاكورزي سنتي • گرفتگي كلش • بشقابي Disk • مناسب Reduced and no tillage • براي شرايط كلشي • زنجير chain • بذور ريز

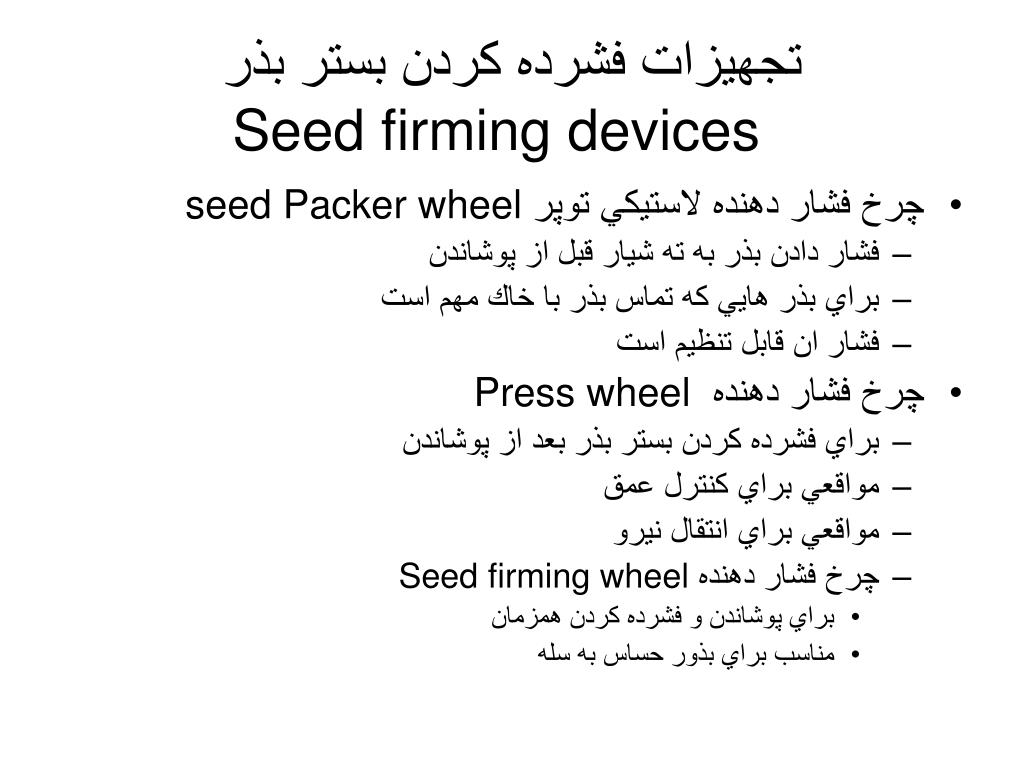

23. تجهيزات فشرده كردن بستر بذرSeed firming devices • چرخ فشار دهنده لاستيكي توپر seed Packer wheel • فشار دادن بذر به ته شيار قبل از پوشاندن • براي بذر هايي كه تماس بذر با خاك مهم است • فشار ان قابل تنظيم است • چرخ فشار دهنده Press wheel • براي فشرده كردن بستر بذر بعد از پوشاندن • مواقعي براي كنترل عمق • مواقعي براي انتقال نيرو • چرخ فشار دهنده Seed firming wheel • براي پوشاندن و فشرده كردن همزمان • مناسب براي بذور حساس به سله
