Presentation Transcript

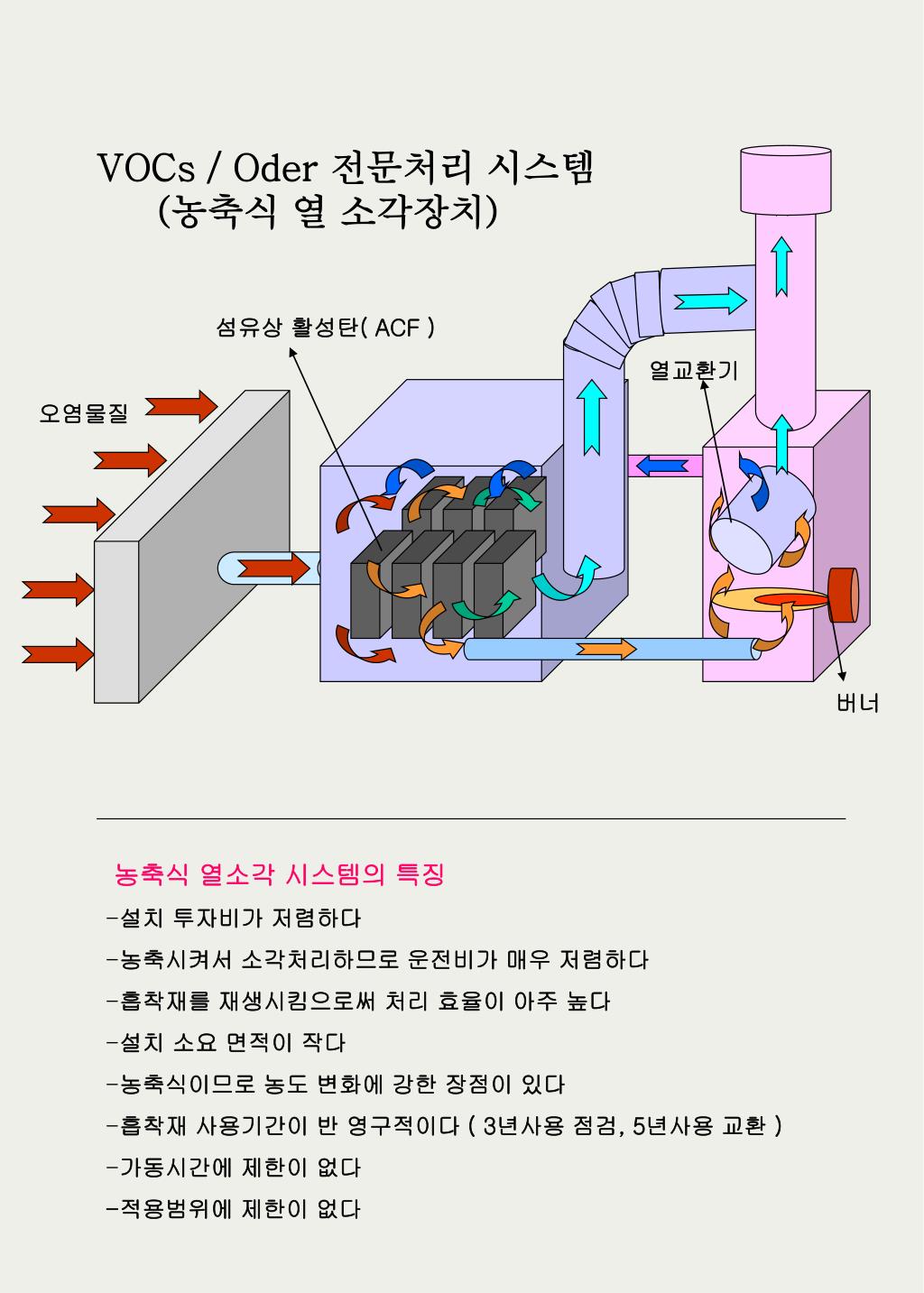

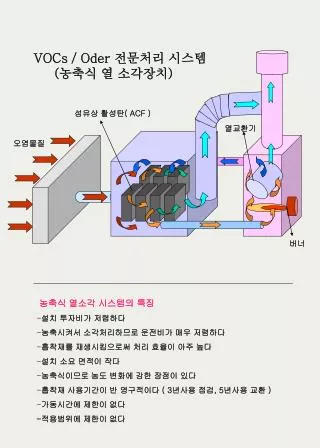

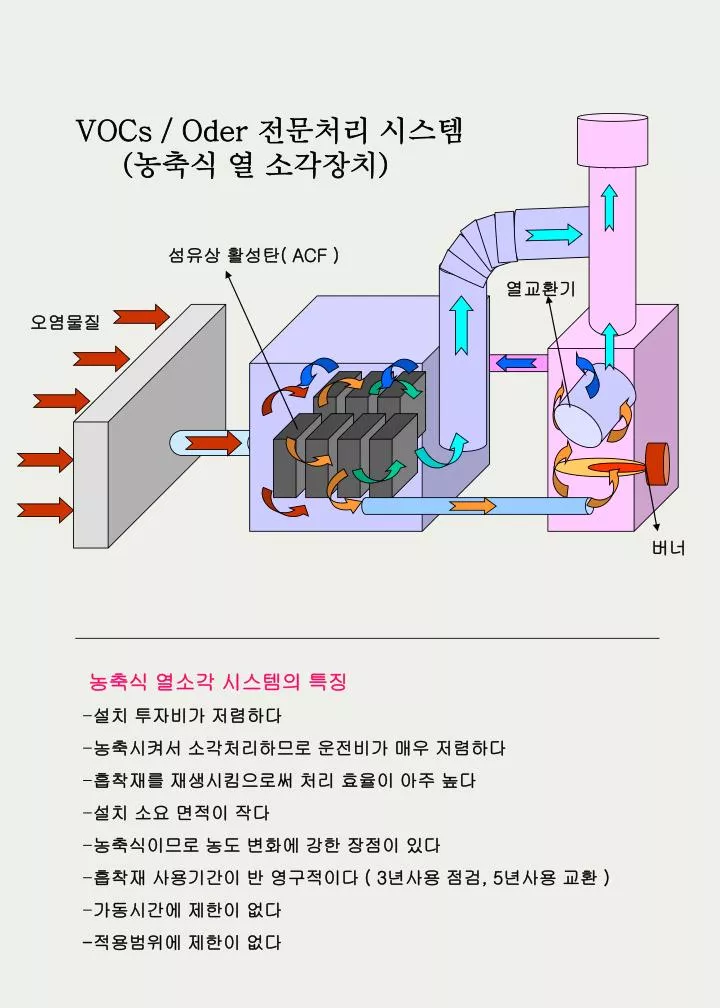

  1. VOCs / Oder 전문처리 시스템 (농축식 열 소각장치) 섬유상 활성탄( ACF ) 열교환기 오염물질 버너 • 농축식 열소각 시스템의 특징 • 설치 투자비가 저렴하다 • 농축시켜서 소각처리하므로 운전비가 매우 저렴하다 • 흡착재를 재생시킴으로써 처리 효율이 아주 높다 • 설치 소요 면적이 작다 • 농축식이므로 농도 변화에 강한 장점이 있다 • 흡착재 사용기간이 반 영구적이다 ( 3년사용 점검, 5년사용 교환 ) • 가동시간에 제한이 없다 • -적용범위에 제한이 없다

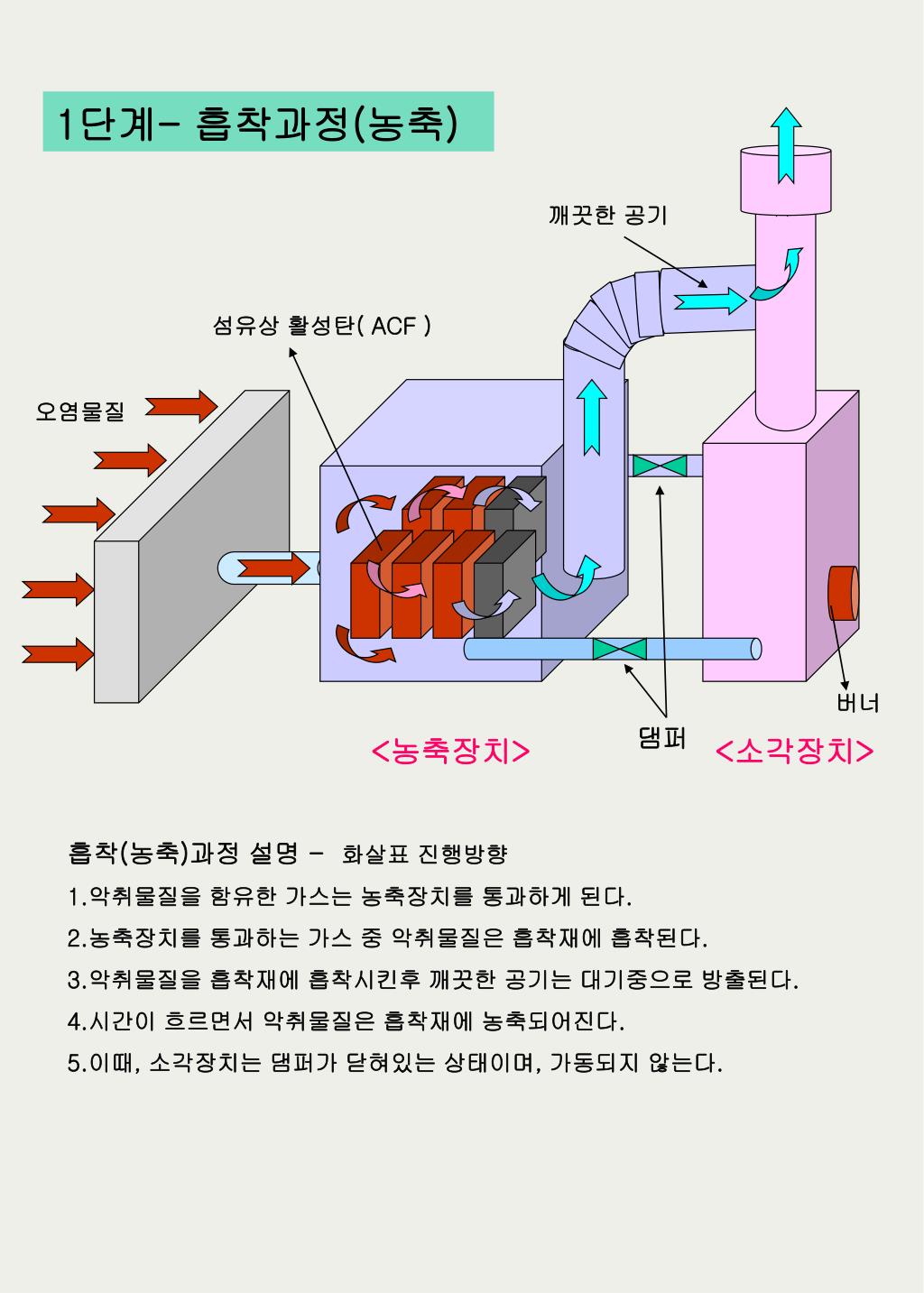

  2. 1단계- 흡착과정(농축) 깨끗한 공기 섬유상 활성탄( ACF ) 오염물질 버너 댐퍼 <농축장치> <소각장치> • 흡착(농축)과정 설명 - 화살표 진행방향 • 1.악취물질을 함유한 가스는 농축장치를 통과하게 된다. • 2.농축장치를 통과하는 가스 중 악취물질은 흡착재에 흡착된다. • 3.악취물질을 흡착재에 흡착시킨후 깨끗한 공기는 대기중으로 방출된다. • 4.시간이 흐르면서 악취물질은 흡착재에 농축되어진다. • 5.이때, 소각장치는 댐퍼가 닫혀있는 상태이며, 가동되지 않는다.

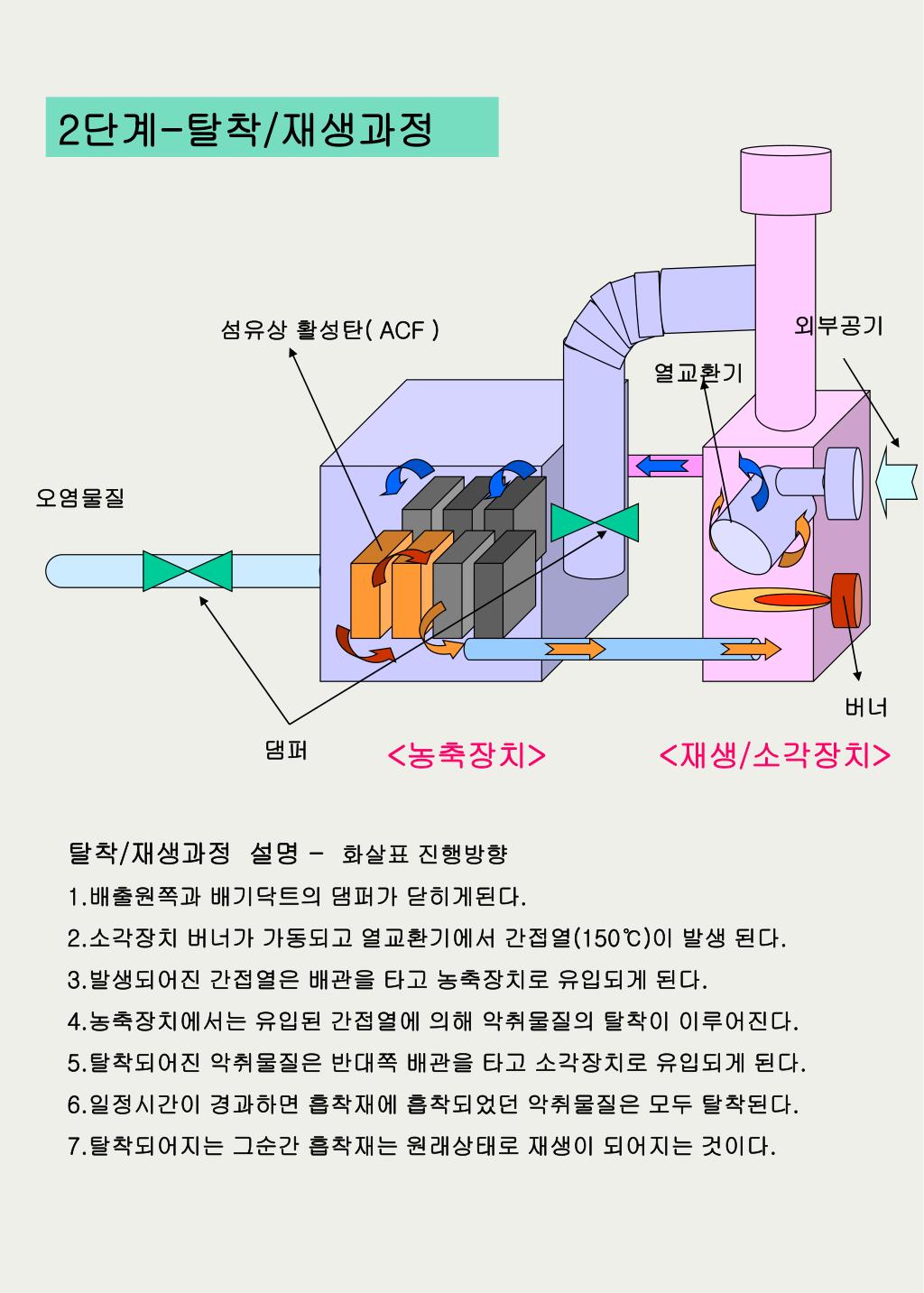

  3. 2단계-탈착/재생과정 섬유상 활성탄( ACF ) 열교환기 외부공기 오염물질 버너 댐퍼 <농축장치> <재생/소각장치> • 탈착/재생과정 설명 - 화살표 진행방향 • 1.배출원쪽과 배기닥트의 댐퍼가 닫히게된다. • 2.소각장치 버너가 가동되고 열교환기에서 간접열(150℃)이 발생 된다. • 3.발생되어진 간접열은 배관을 타고 농축장치로 유입되게 된다. • 4.농축장치에서는 유입된 간접열에 의해 악취물질의 탈착이 이루어진다. • 5.탈착되어진 악취물질은 반대쪽 배관을 타고 소각장치로 유입되게 된다. • 6.일정시간이 경과하면 흡착재에 흡착되었던 악취물질은 모두 탈착된다. • 7.탈착되어지는 그순간 흡착재는 원래상태로 재생이 되어지는 것이다.

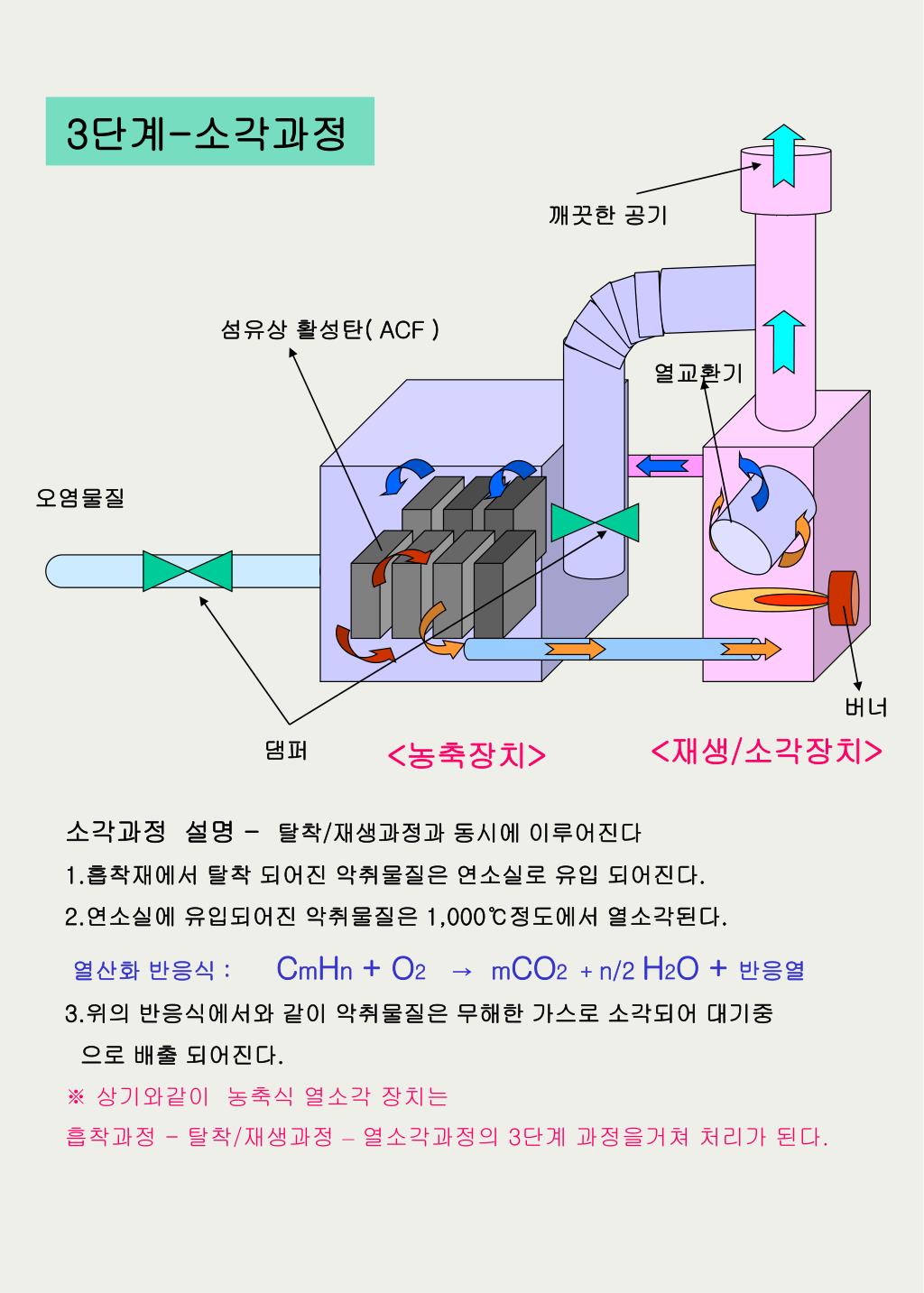

  4. 3단계-소각과정 깨끗한 공기 섬유상 활성탄( ACF ) 열교환기 오염물질 버너 댐퍼 <농축장치> <재생/소각장치> 소각과정 설명 - 탈착/재생과정과 동시에 이루어진다 1.흡착재에서 탈착 되어진 악취물질은 연소실로 유입 되어진다. 2.연소실에 유입되어진 악취물질은 1,000℃정도에서 열소각된다. 열산화 반응식 : CmHn + O2 → mCO2 + n/2 H2O + 반응열 3.위의 반응식에서와 같이 악취물질은 무해한 가스로 소각되어 대기중 으로 배출 되어진다. ※ 상기와같이 농축식 열소각 장치는 흡착과정 - 탈착/재생과정 –열소각과정의 3단계 과정을거쳐 처리가 된다.
