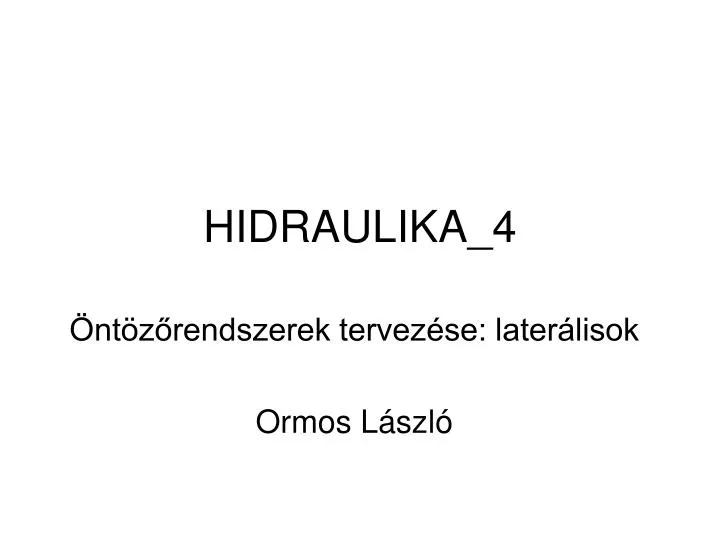

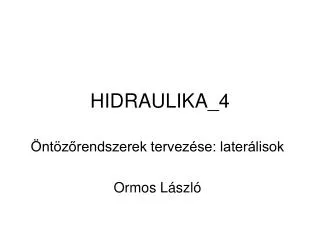

  1. HIDRAULIKA_4 Öntözőrendszerek tervezése: laterálisok Ormos László

  2. ÖNTÖZŐRENDSZEREK TERVEZÉSE Opciók • A 20%-os szabály az ugyanazon területen lévő összes szórófejre vonatkozik. Ha a túlnyomás meghaladja a 20%-ot, nyomásszabá-lyozót kell használni. • A 20%-os szabály egyetlen laterálisra vonatkozik, a laterálisok kö-zötti nyomáskülönbséget nyomásszabályozók szabályozzák (jel-lemzően csepegtető rendszerekben). • A laterális mentén keletkező nyomásesés meghatározott mérték-ben meghaladja a 20%-ot. A csepegtető fejekben lévő áramlássza-bályozók vagy az esőztetők csatlakozó vezetékében lévő nyomás-szabályozók szabályozzák a nyomást (lehetővé teszi hosszabb vagy az 1 és 2 opciókban megengedettnél kisebb átmérőjű laterálishasználatát).

  3. ÖNTÖZŐRENDSZEREK TERVEZÉSE – 1. opció Egy PE laterálisra 10 mikroesőztető csatlakozik 10m osztásköz- zel. Az első esőztető a laterális bemenetétől 5m-re csatlakozik a laterálisra. A szórófej fajlagos vízkibocsátása qs=120l/óra, a szükséges nyo- más hs=20m, a felszálló magasság 0.15m. Mekkora lesz a late- rális átmérője, ha valamennyi opciót figyelembe vesszük? • A laterális hossza: • Térfogatáramlás a laterálison:

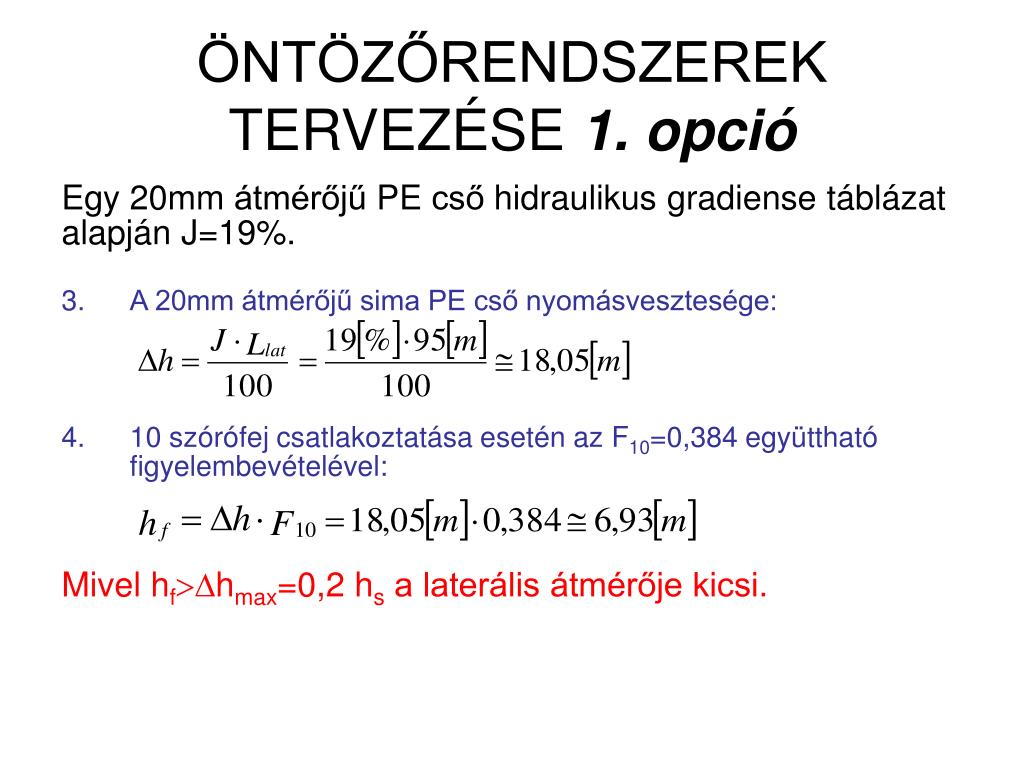

  4. ÖNTÖZŐRENDSZEREK TERVEZÉSE 1.opció Egy 20mm átmérőjű PE cső hidraulikus gradiense táblázat alapján J=19%. 3. A 20mm átmérőjű sima PE cső nyomásvesztesége: • 10szórófej csatlakoztatása esetén az F10=0,384 együttható figyelembevételével: Mivelhfhmax=0,2 hs a laterális átmérője kicsi.

  5. ÖNTÖZŐRENDSZEREK TERVEZÉSE 1.opció Egy 25mm átmérőjű PE cső hidraulikus gradiense táblázat alapján J=6,2%. 5. A 25mm átmérőjű sima PE cső nyomásvesztesége: 6. 10szórófej csatlakoztatása esetén az F10=0,384 együttható figyelembevételével: Mivelhf<hmax=0,2 hs a laterális átmérője megfelelő. 7. A laterális szükséges bemeneti nyomása:

  6. D=25mm Pressure regulator D=20mm 35m 95m ÖNTÖZŐRENDSZEREK TERVEZÉSE 2.opció A laterális mentén megenegedett nyomásváltozás 4m lehet, különböző átmérőjű csövekből állítható össze a laterális. Az alkalmazott csőátmérők 25mm és 20mm. Nyomásszabályozóra van szükség a laterális bemenetén mert a nyomásesés nagyobb, mint 20%. • Az első 25mm átmérőjű szakasz hosszalegyen 35m (n25=4) a 20mm átmérőjű szakaszé pedig 60m (n20=6) az ábra szerint:

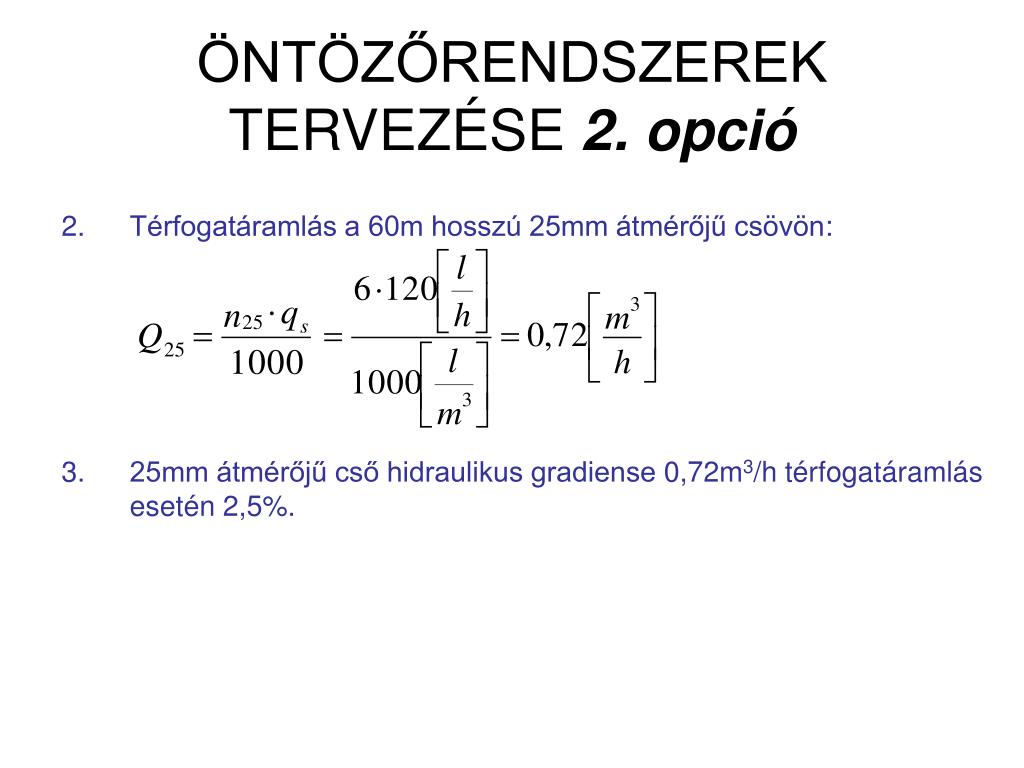

  7. ÖNTÖZŐRENDSZEREK TERVEZÉSE 2.opció 2. Térfogatáramlás a 60m hosszú 25mm átmérőjű csövön: 3. 25mm átmérőjű cső hidraulikus gradiense 0,72m3/h térfogatáramlás esetén 2,5%.

  8. ÖNTÖZŐRENDSZEREK TERVEZÉSE 2.opció 4. 60m hosszú, 25mm átmérőjű cső nyomásvesztesége: 5. 6szórófej esetén a nyomásesés az F6=0.458 együttható figyelembevételével: 6. Az előzőekben kiszámítottuk 95m hosszú, 25mm átmérőjű, 10 szórófejet tápláló cső nyomásesését Q=1,2m3/óra térfogatáram-lásnál. A nyomás hf=2,261m volt (1. opció). Ebből a 35m hosszú, 25mm átmérőjű cső nyomásvesztesége:

  9. ÖNTÖZŐRENDSZEREK TERVEZÉSE 2.opció • A 60m hosszú, 20mm átmérőjű csővezeték térfogatáramlása: • A 20mm átmérőjű cső hidraulikus gradiense 0,72m3/óra térfogatáramlásnál8%. • A 60m hosszú, 20mm átmérőjű cső nyomásvesztesége: • A 20mm átmérőjű, hat szórófejet tápláló cső nyomásvesztesége:

  10. ÖNTÖZŐRENDSZEREK TERVEZÉSE 2.opció • A teljes nyomásveszteség a 35m hosszú, 25mm átmérőjűés a 60m hosszú 20mm átmérőjű csövekből összeállított kombinált laterálison: Mivelhf,95<hmax=0,2 hsa laterális megfelel. 12. A szükséges beömlő nyomás az utolsó laterálison:

  11. ÖNTÖZŐRENDSZEREK TERVEZÉSE 3.opció A laterális áramlásszabályozóval vagy nyomásszabályozóval ellátott öntözőfejekkel – esőztető vagy csepegtető fejekkel - is méretezhető. Ebben az esetben a csőátmérő csökkenthető, de csak akkor érdemes ezt a megoldást választani, ha a járulékos költségek – energia és a szabályozók költsége, - kisebbek, mint a cső- méret növelésének költségei. A 3. opció alapelve eltérően az 1. és 2. opciótól az, hogy a laterális nyomásveszteségét hozzá kell adni a laterális belépő nyomásához. 20mm átmérőjű cső esetén a nyomásveszteség hf=6,93m (1. opció szerint), ezért a laterális szükséges belépőnyomása:

  12. Szakirodalom Azenkot, A.(1998):”Design Irrigation System”. Ministry of Agricul- ture Extension Service (Irrigation Field service), MASHAV Israel Dr. Avidan, A.(1995):”Soil-Water-Plant Relationship”. Ministry of Agriculture Extension Service (Irrigation Field service),CINADCO, Ministry of Foreign Affairs, MASHAV, Israel Sapir, E.-Dr. E. Yagev (1995):”Drip Irrigation”. Ministry of Agricul- ture and Rural Development, CINADCO, Ministry of Foreign Affairs, MASHAV, Israel Sapir, E.-Dr. E. Yagev (2001):”Sprinkler Irrigation”. Ministry of - culture and Rural Development, CINADCO,Ministry of Foreign Affairs, MASHAV, Israel Eng. Nathan, R. (2002):”Fertilization Combined with Irrigation (Fertigation)”. Ministry of Agriculture and Rural Development, CINADCO,Ministry of Foreign Affairs, MASHAV, Israel
