=== 第 7 章電子儀表之使用 ===

=== 第7章電子儀表之使用 === 第7章電子儀表之使用實習一 LCR表的使用實習二信號產生器與示波器的使用

實習一 LCR表的使用 電感器電感器 (b)立式固定電感器 (a)色碼電感器 7-2

實習一 LCR表的使用 電容器的種類電容器 (a)鋁質電解電容器 (b)鉭質電解電容器 (c)陶瓷電容器 (c)塑膠薄膜電容器 7-3

實習一 LCR表的使用 電容器的標示電感器的耐壓電容器的標示 (a)小電容器(1μF以下) (a)大電容器(1μF以上) 7-4

實習一 LCR表的使用 LCR表 LCR表 7-5

實習二信號產生器與示波器的使用 數位式函數信號產生器(GFG-8020H) 信號產生器(GFG-8020H) 7-6

實習二信號產生器與示波器的使用 示波器(GOS-620) 示波器(GOS-620) (a)實體圖 (b)面板 7-7

實習二信號產生器與示波器的使用 電源開關與指示燈 (a) 左傾 (b) 正確 (c)右傾 7-8

實習二信號產生器與示波器的使用 模式選擇開關MODE 校正用標準電源校正電源及模式選擇 7-9

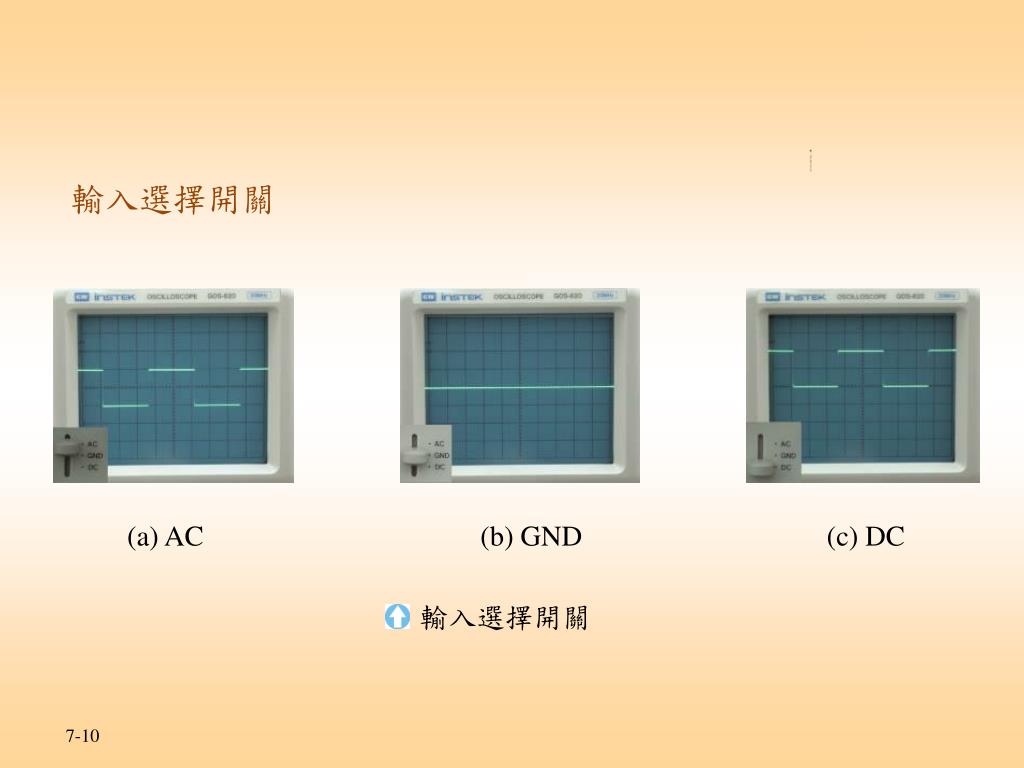

實習二信號產生器與示波器的使用 輸入選擇開關輸入選擇開關 (a) AC (b) GND (c) DC 7-10

實習二信號產生器與示波器的使用 垂直感度調整(VOLTS/DIV) 垂直感度調整(VOLTS/DIV) (c)0.5V/ IV(太小) (a)0.1V/DIV(太大) (b)0.2V/DIV 7-11

實習二信號產生器與示波器的使用 水平位置調整水平位置調整 (b)位置適當 (c)位置偏右 (a)位置偏左 7-12

實習二信號產生器與示波器的使用 週期及頻率的計算週期及頻率的計算一個週期共5格 T＝0.1mS×5 ＝0.5mS f＝＝2kHz 水平感度：0.1mS/DIV 7-13

實習二信號產生器與示波器的使用 LEVEL與SLOPE LEVEL與SLOPE 7-14

實習二信號產生器與示波器的使用 基本交流電源基本交流電源 (a)正弦波 (b)方波 (c)三角波 7-15

實習二信號產生器與示波器的使用 正弦波正弦波 7-16

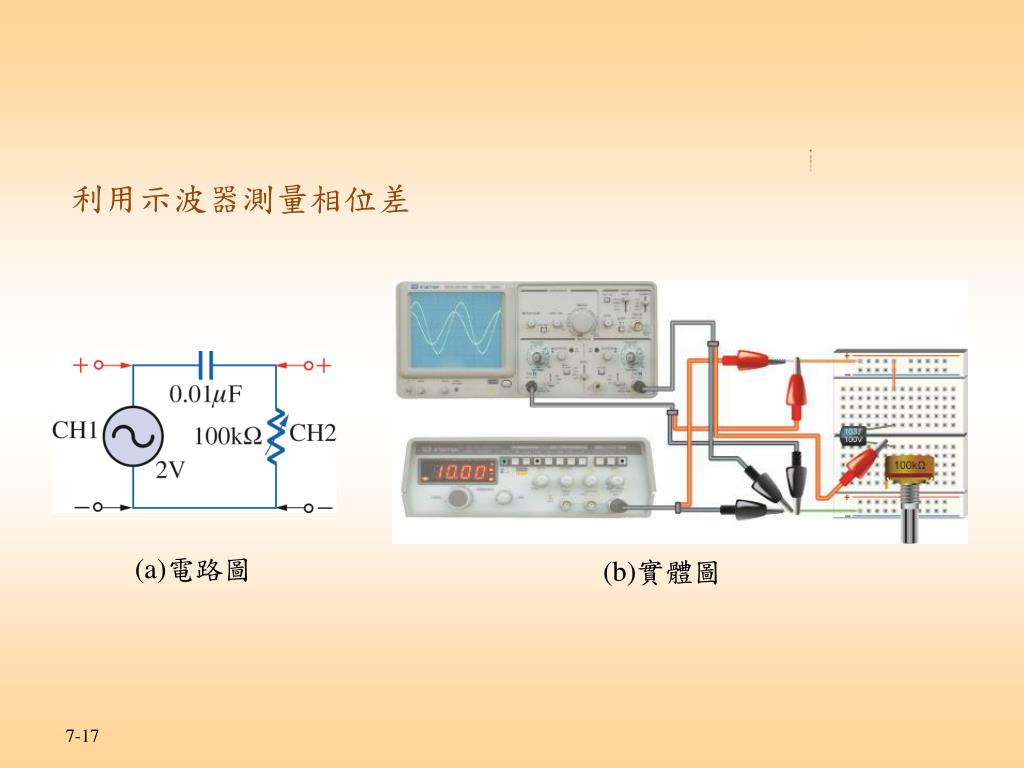

實習二信號產生器與示波器的使用 利用示波器測量相位差 (a)電路圖 (b)實體圖 7-17
