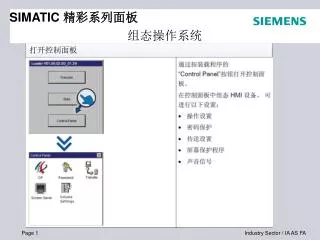

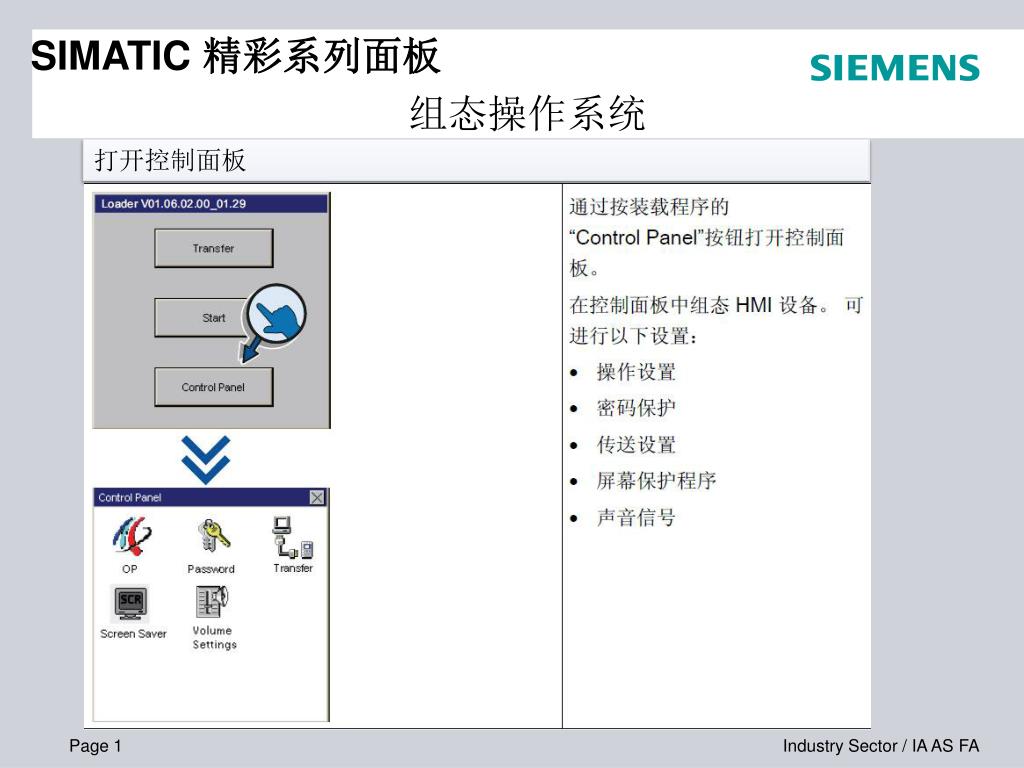

  1. SIMATIC 精彩系列面板 组态操作系统 打开控制面板

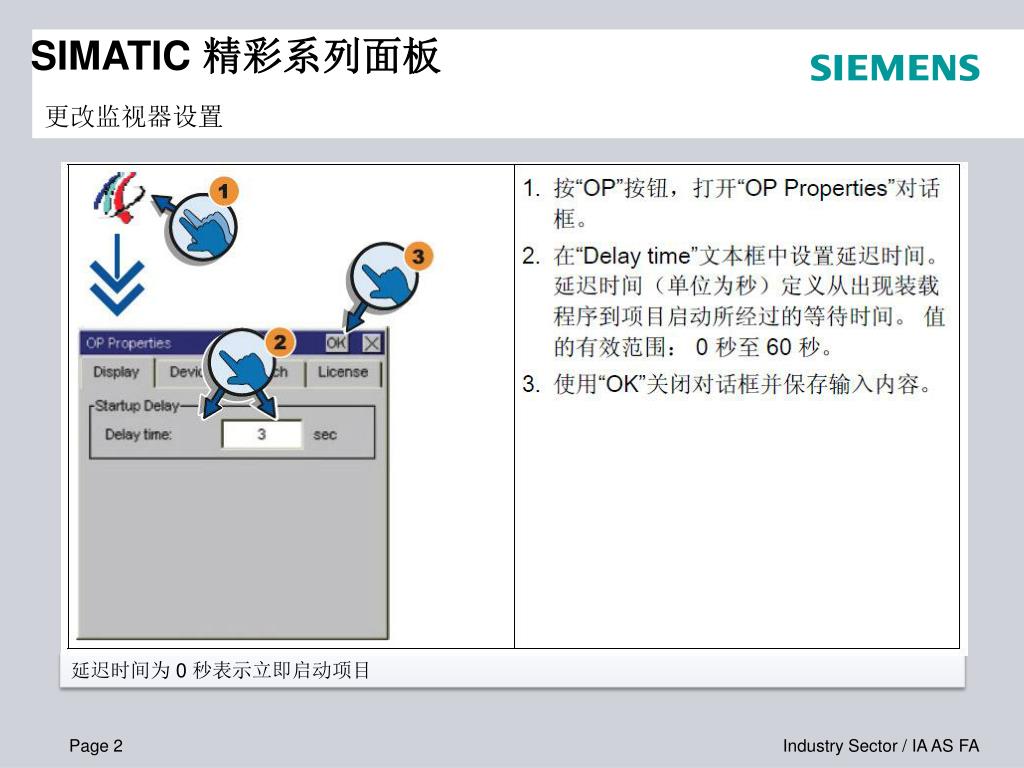

  2. SIMATIC 精彩系列面板 更改监视器设置 延迟时间为 0 秒表示立即启动项目

  3. SIMATIC 精彩系列面板 更改监视器设置

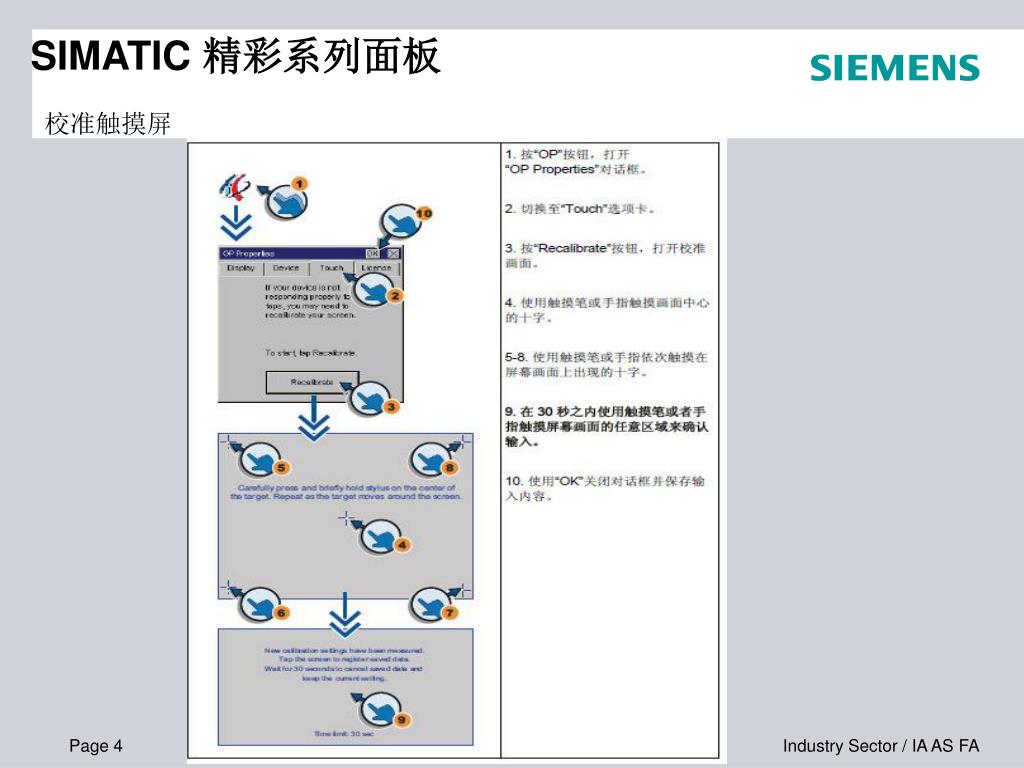

  4. SIMATIC 精彩系列面板 校准触摸屏

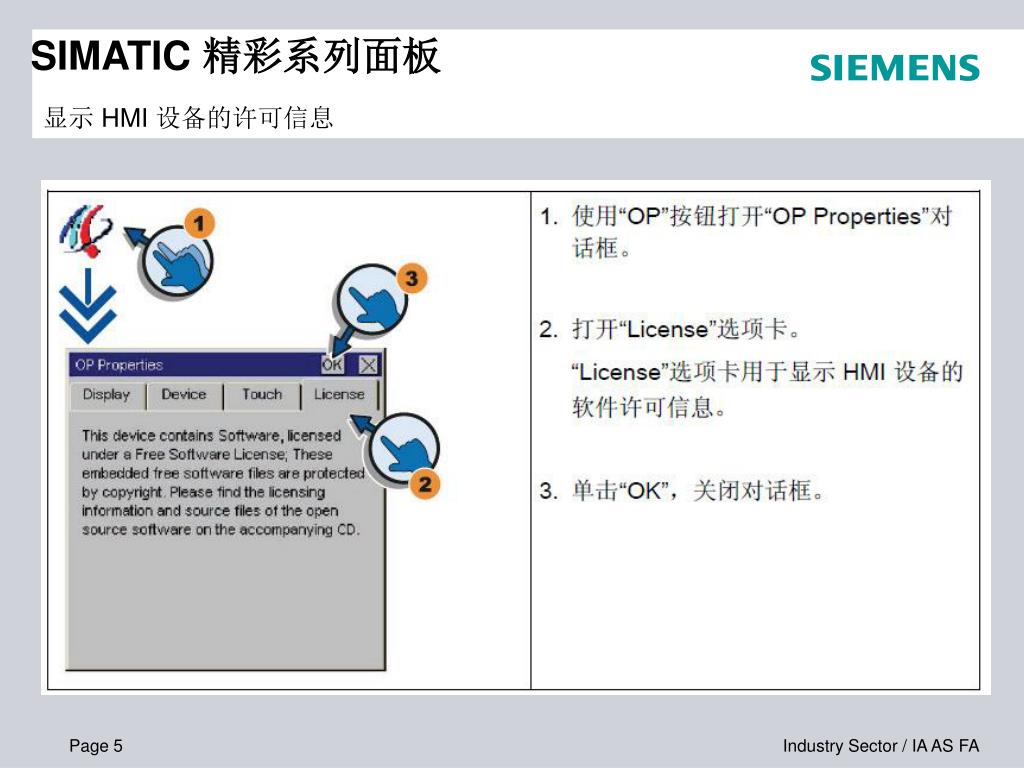

  5. SIMATIC 精彩系列面板 显示 HMI 设备的许可信息

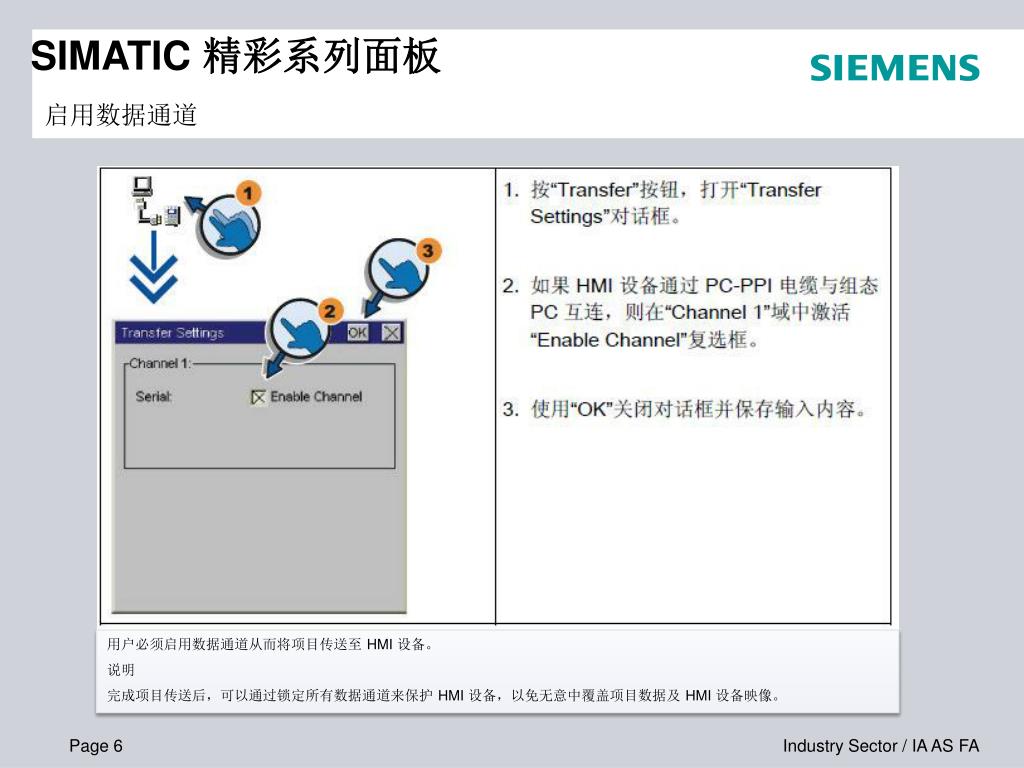

  6. SIMATIC 精彩系列面板 启用数据通道 用户必须启用数据通道从而将项目传送至 HMI 设备。 说明 完成项目传送后，可以通过锁定所有数据通道来保护 HMI 设备，以免无意中覆盖项目数据及 HMI 设备映像。

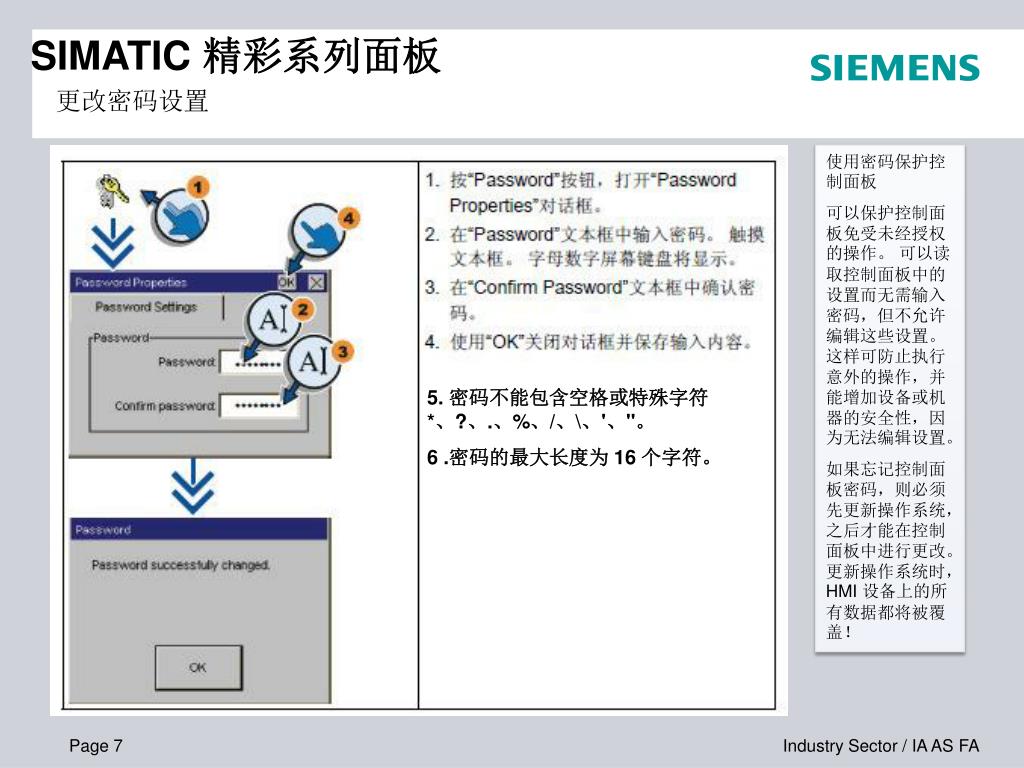

  7. SIMATIC 精彩系列面板 更改密码设置 使用密码保护控制面板 可以保护控制面板免受未经授权的操作。 可以读取控制面板中的设置而无需输入密码，但不允许编辑这些设置。这样可防止执行意外的操作，并能增加设备或机器的安全性，因为无法编辑设置。 如果忘记控制面板密码，则必须先更新操作系统，之后才能在控制面板中进行更改。更新操作系统时，HMI 设备上的所有数据都将被覆盖！ 5. 密码不能包含空格或特殊字符 *、?、.、%、/、\、'、"。 6 .密码的最大长度为 16 个字符。

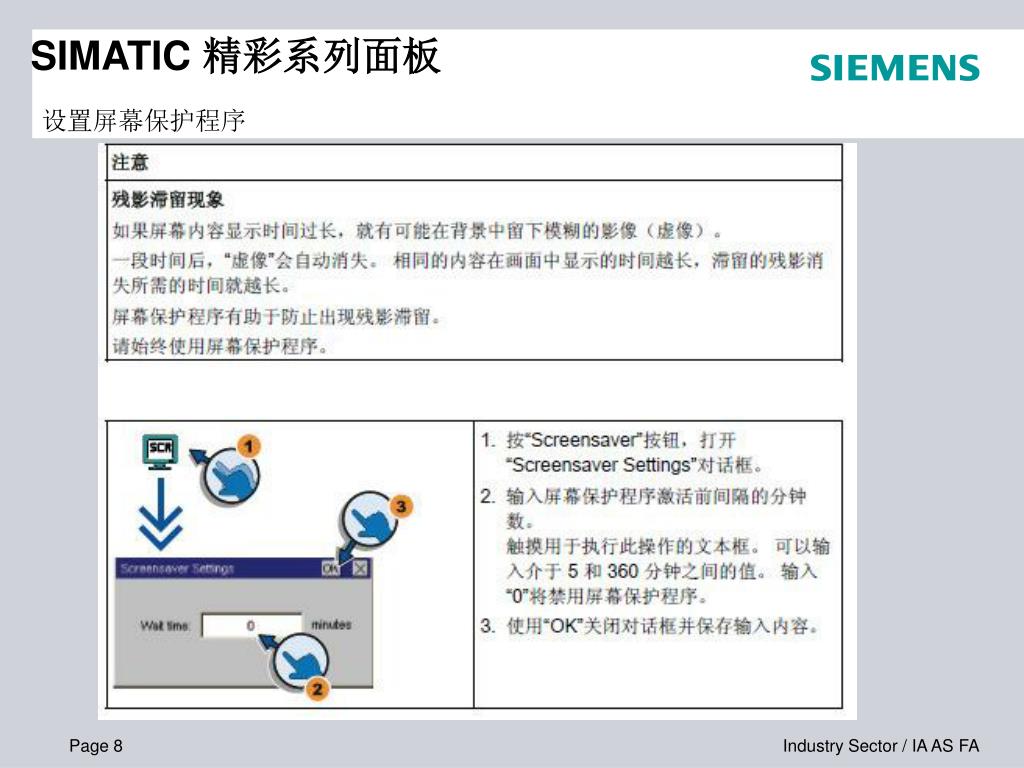

  8. SIMATIC 精彩系列面板 设置屏幕保护程序

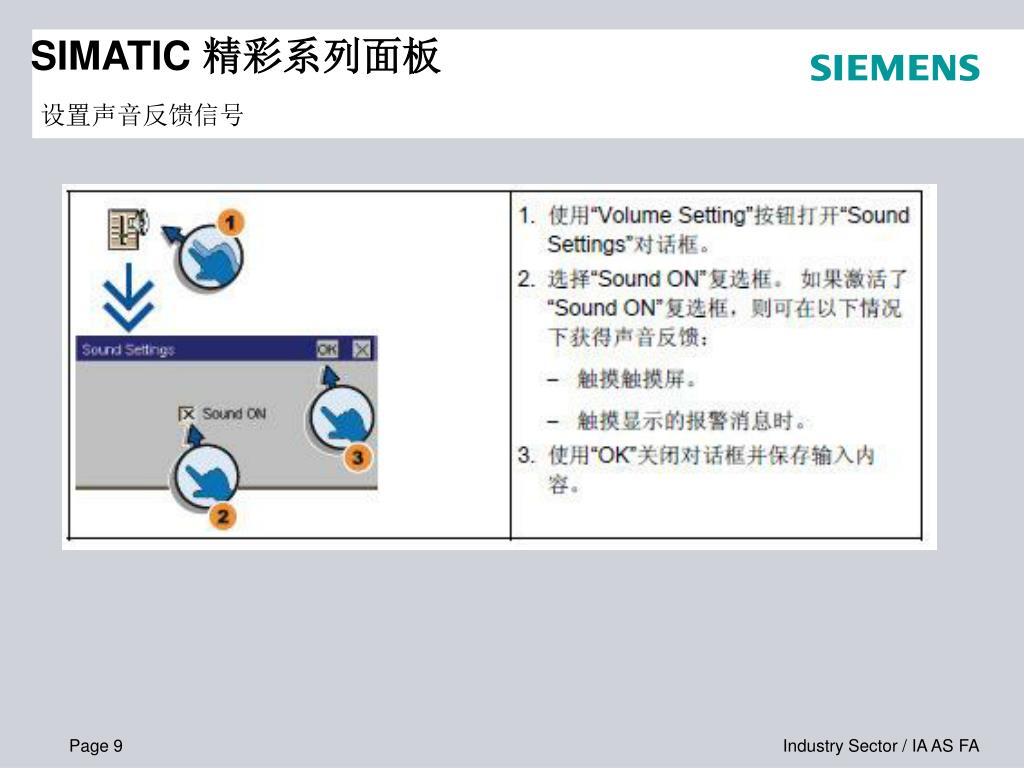

  9. SIMATIC 精彩系列面板 设置声音反馈信号

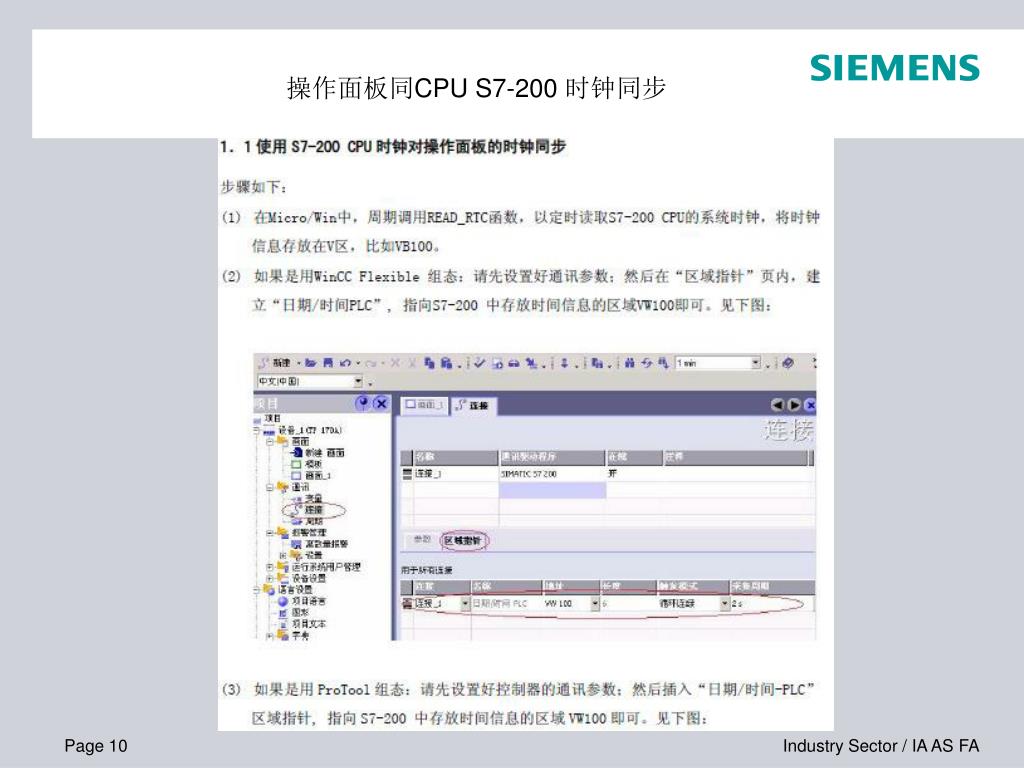

  10. 操作面板同CPU S7-200 时钟同步

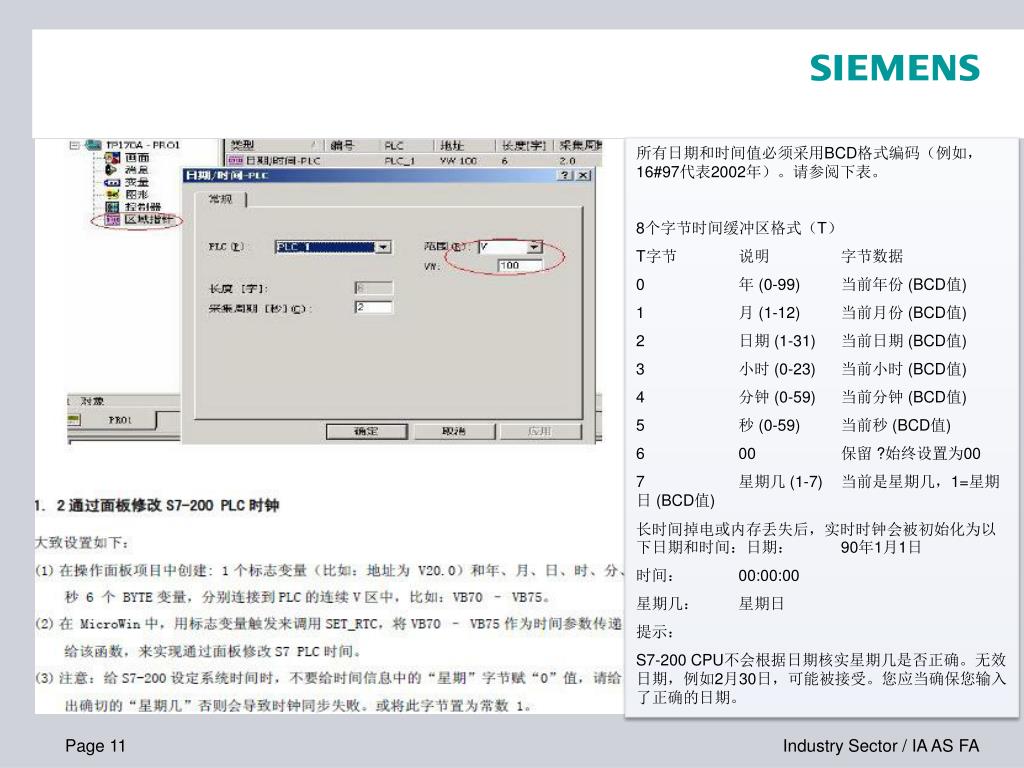

  11. 所有日期和时间值必须采用BCD格式编码（例如，16#97代表2002年）。请参阅下表。所有日期和时间值必须采用BCD格式编码（例如，16#97代表2002年）。请参阅下表。 8个字节时间缓冲区格式（T） T字节 说明 字节数据 0 年 (0-99) 当前年份 (BCD值) 1 月 (1-12) 当前月份 (BCD值) 2 日期 (1-31) 当前日期 (BCD值) 3 小时 (0-23) 当前小时 (BCD值) 4 分钟 (0-59) 当前分钟 (BCD值) 5 秒 (0-59) 当前秒 (BCD值) 6 00 保留 ?始终设置为00 7 星期几 (1-7) 当前是星期几，1=星期日 (BCD值) 长时间掉电或内存丢失后，实时时钟会被初始化为以下日期和时间：日期： 90年1月1日 时间： 00:00:00 星期几： 星期日 提示： S7-200 CPU不会根据日期核实星期几是否正确。无效日期，例如2月30日，可能被接受。您应当确保您输入了正确的日期。
