1. 주식회사 에 이 윙 저풍속형 Hybrid 풍력발전 시스템

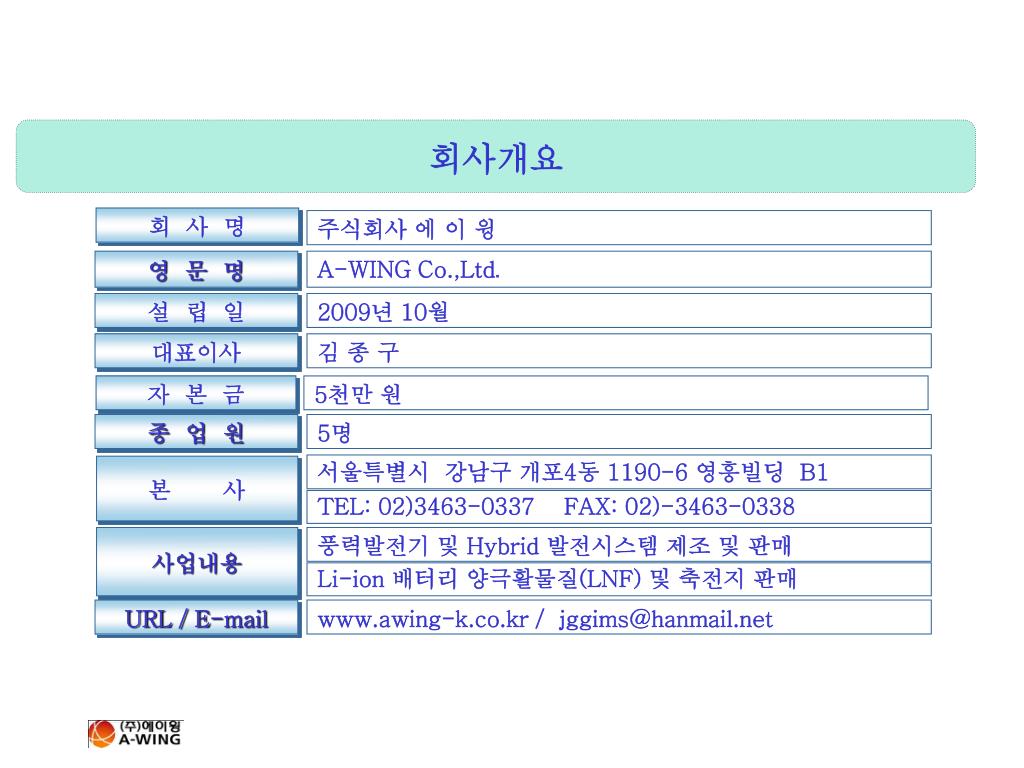

2. 회사개요 회 사 명 주식회사 에 이 윙 영 문 명 A-WING Co.,Ltd. 설 립 일 2009년 10월 대표이사 김 종 구 자 본 금 5천만 원 종 업 원 5명 서울특별시 강남구 개포4동 1190-6 영흥빌딩 B1 본 사 TEL: 02)3463-0337 FAX: 02)-3463-0338 사업내용 풍력발전기 및 Hybrid 발전시스템 제조 및 판매 Li-ion 배터리양극활물질(LNF) 및 축전지 판매 URL / E-mail www.awing-k.co.kr / jggims@hanmail.net

3. 제품소개 Hybrid Wind Generator System ( 풍력발전기 + 태양광모듈 + 전용 컨트롤러 ) 코어리스발전기 풍속1.5m/s충전개시 고효율의 태양전지 고효율충전 우리나라와 같은 저풍속 지역에서도 효율적인 발전이 가능( 1 m/s 풍속에서 발전 ) (도시, 농촌, 산간지역 등 어느 지역에서도 효율적으로 전기에너지를 얻을 수 있음.) 풍력발전기는 영구 자석 코어리스방식으로 약한 풍속에서의 발전이 가능 ( 기존 코어방식과 비교해 발전효율이 월등히 높음 ) 저풍속(1.5 m/s)에서부터 DC 2~3V 일 때 승압 기능에 의해 12~24V로 충전이 가능 과충전 및 과방전 보호기능으로 배터리 수명개선 강풍발생시, 4단계의 전기식 브레이크작동으로 안전성 제고 운전시 소음문제 해결( 4 m/s에서 20 dB이하 ) 사용기능이 다양한 컨트롤러 채용(연속방전, 1~15hr 방전, Port3개)

4. 제품의우위성 당사의 저풍속형 소형 풍력발전기 “AWPG Series”는 일본의 Zephyr사, 닛코사, 신고 (神鋼) 전기의 풍력발전기와 달리자체 특허기술을 바탕으로 제너레이터에서 부터 모든 부품을 일관 생산하고 있으며, 우리나라와 같이 바람이 작은 저풍속 지역( 풍속 1m/s에서 기동 )에서 발전이 가능한 시스템으로 기술적, 경제적으로 매우 우수합니다.. ■미풍에서도 안정된 발전부분의 우위성 타사제품에서는 2.5-3.5m/s의 일정한 풍속이 필요하지만, 폐사제품은1 m/s의 미풍에서도 프로펠러가 돌고, 1.5m/s부터 배터리에 충전되기 때문에 안정된 발전이 가능합니다. ■효율이 좋은 하이브리드방 식 풍력발전과 태양광발전의 하이브리드 시스템을 채용함으로써 24시간 발전가능하며, 상용전환시스템을 채택하는 경우 독립전원과 상용전원과의 자동적인 변환이 가능하기 때문에 축전된 배터리 량이 부족할 경우, 자동적으로 상용전원을 사용하는 효율 좋은 시스템입니다. ■높은 정음성 폐사의 프로펠러는 회전할 때의 소리를 가능한 들리지 않도록 제작되었습니다. ( 풍속 4 m/s에서 20㏈ 이하 ) ■높은 안정성 강풍시에도 프로펠러에 전기브레이크가 걸려, 회전속도를 줄여줍니다. 태풍 등의 강풍시에는 자동제어로서 전기브레이크와 기구적으로 프로펠러를 가변하는 것에 의해 회전을 억제하기 때문에 60m/s의 강풍에도 견뎌냅니다. ■구조의 단순화 제너레이터의 발전부가 디스크( 평판 ) 구조로 되어있기 때문에 간단히 Power Up이 가능합니다. ■에너지 변환이 높은 제어기술 항상 변동하는 에너지를 낭비 없이 높은 변환 효율에서 내기 위한 제어 컨트롤러를 사용하고 있습니다. ■보수 유지관리(Maintenance)가 간단!! 년 1회의 육안 검사만으로도 OK! 발전 효율이 좋고, 구조가 간단하여 거의 고장이 없습니다.

5. 제품의 안전성 5단계안전설계 1단계 3단계 2단계 4단계 5단계 4단계 안전설계 돌풍안전설계 강풍안전설계 과충전/과방전 수동정지 풍하중 → 120 Kgf 회전정지풍압 → 68 Kgf 내풍속 → 60 m/s 전기브레이크 → 배터리29.5 V → 풍력 60V or12A →1~5분 정지 →과충전 정지 →PWM 브래이크 과충전 방지 → 29.5 V 과충전 복귀 → 26.4 V 과방전 방지 → 23.0 V 과방전 복귀 → 25.0 V 풍속15m/s의 강풍일 때에 풍력발전기의 Head를위로 편향 수동정지S/W 장착 A/S위험방지

6. “AWPG –Series 풍력발전기”는 1 m/s 의저 풍속에서도 양질의 클린에너지를 얻을 수 있는 최첨단 신개념의 풍력 발전 시스템. 우리의 소형 풍력발전기 “ AWPG – Series 풍력발저닉 ”는 높은 발전효율, 저소음 및 뛰어난 안전성을 실현한 최첨단클린 에너지 발전시스템으로 가정, 사무실, 빌딩, 공장 및 공공시설에 최적의 시스템 입니다. AWPG-1048 ( 1KW/48V ) AWPG -0324 ( 300W/24V ) AWPG-0524 ( 500W/24V ) “AWPG-0524”와 같은 크기로 제너레이터와 날개만을 교체하여 1KW의 발전이 가능하게 됩니다. 이 시스템은 우리 자체의 컨트롤러와 함께 안정된 전원의 공급이 가능하게 합니다. 2010년 하반기 출시 예정 Down-Wind 방식의 “AWPG-0324”는 자신의 몸체로 직접 바람을 받습니다. Inner Rotor Core-less Type의 제너레이터는 생산 Cost를 낮추고 시스템을 간단하게 구성할 수 있게 합니다. Up-Wind방식으로 Core-less Type이기 때문에 1m/s의 저풍속에서 도 회전이 부드럽게 시작됩니다. 1m/s의 저풍속에서 풍력터빈의 구동이 시작되고 1.5m/s의 풍속에서 발전이 시작됩니다. 저 풍속 지대에서 가장 적합한 풍력발전시스템입니다.

7. ～ － 1. 독립형 전원시스템 당사의 소형 풍력발전기 “AWPG -Series ”와전용 컨트롤러는 1 ~1.5m/s의 저풍속에서도 배터리에 전기를 저장하는 시스템으로 사용하는 부하에 안정된 전력의 공급을 가능하게 합니다 . 태양광발전과 결합하여 하이브리드(Hybrid) 발전시스템을 구성하면 , 전천후 발전으로 전력을 공급하는데 있어서 높은 안정성을 보장합니다. AC/DC 전기의 공급이 없는 지역에서의 사용을 궁극적인 목표로 하는 본 시스템은 DC-AC 인버터로 AC110/220V 변환시켜서 전기기구에 전력공급을 가능하게 합니다. 용도： 가로등용, 조명등용, 통신용,신호용 , 비상용 , 기타 전기기구 용 독립전원 풍력발전기（AWPG -0324 또는 AWPG-0524) 컨트롤러(AWPC-0524) 충전, 브레이크, 출력조절 DC 부하 DC-AC인버터 AC부하 배터리（24V,100A） 태양광모듈（80W*2） 충전컨트롤러

8. ～ 2. 계통연계형 전원시스템 풍력발전기 “AWPG-Series”와 전용컨트롤러는 발전된 전기를 배터리에 저장하고, 또한 컨트롤러는 Switching 회로에 의해 발전된 DC전력을 AC로 변환시킵니다. 본 시스템은 자연에너지와 계통전력을 상호 전환 사용하게 하는 Switching 시스템에 의해 사용하는 부하에 안정된 전력의 공급을 가능하게 합니다. 또한 태양광발전의 기능을 결합한 하이브리드(Hybrid) 시스템을 구성할 경우 Switching 컨트롤러는 사용부하에 보다 안정된 전력의 공급을 가능하게 하고, 잉여 전력을 판매 할 수 있어 자연에너지 이용의 효율성과 경제성을 보장합니다. 용도 수은등, 형광램프, 에어컨, TV, 냉장고 전원용, 소형 상용 발전소용, Wind-Farm 조성에 의한 지역단위 발전소용 풍력발전기(AWPG-1048) 풍력발전기 컨트롤러 충전, 브레이크, 출력 조절 배터리（48V,100A） 계통전력(110/220V) 유틸리티 파워 스위칭 컨트롤러 태양광충전, AC파워 충전, 인버터, 전원 스위칭 태양광 모듈（500W~ 3KW） AC부하 주의： 계통전력으로부터의 220V와 배터리로 부터 변환된 220V는 동시에 사용할 수 없음.

9. 성능특성비교 풍력발전기 1KW 기준 성능 비교

10. 2007년 3월 테스트결과 AWPG-0312 1개월 누적 발전량 : 3053 Wh　 1개월 누적 충전량 : 2829 Wh 1개월 평균풍속 : 2.1m/s ↑실제 컨트롤러가 제어되어 150W에서 브레이크가 작동됨. 일본 Z사 500Ｗ 1개월 누적 발전량 :968 Wh　 1개월 누적 충전량 :421 Wh 1개월 평균풍속 : 2.1m/s

11. 일본 A사600Ｗ 1개월 누적 발전량 :2273 Wh　 1개월 누적 충전량 :2004 Wh 1개월 평균풍속 : 2.1m/s

12. 하이브리드 가로등 시스템: AHS 024 -80-B1-SP 풍력발전기（AWPG-0324) 기둥사양 배터리수량 태양전지용량 조명용량（30/50W） 태양전지（80Ｗ） 조명（ELD 24W) 5ｍ 3.5ｍ （12V/100, 200Ah） 3ｍ ※배터리용량에 따라 박스의 크기가 변함

13. 하이브리드가로등시스템AHS – 040 - 80 -B2- SP 기둥사양 배터리수량 태양전지용량 조명용량（40W） 풍력발전기（AWPG-0524） 태양전지(80Ｗ） 조명（LED40W） 5ｍ 3.5ｍ （12V/100, 200Ah） 3ｍ

14. 하이브리드 기둥 일체형 시스템 : AHIS - 24 - 80 – B2-SP 풍력발전기 (AWPG-0324) 기둥사양 배터리수량 태양전지용량 조명용량（ 24W ） 태양전지（80Ｗ） 조명（LED24W） 5ｍ 3.5ｍ （12V/100, 200Ah） 3ｍ

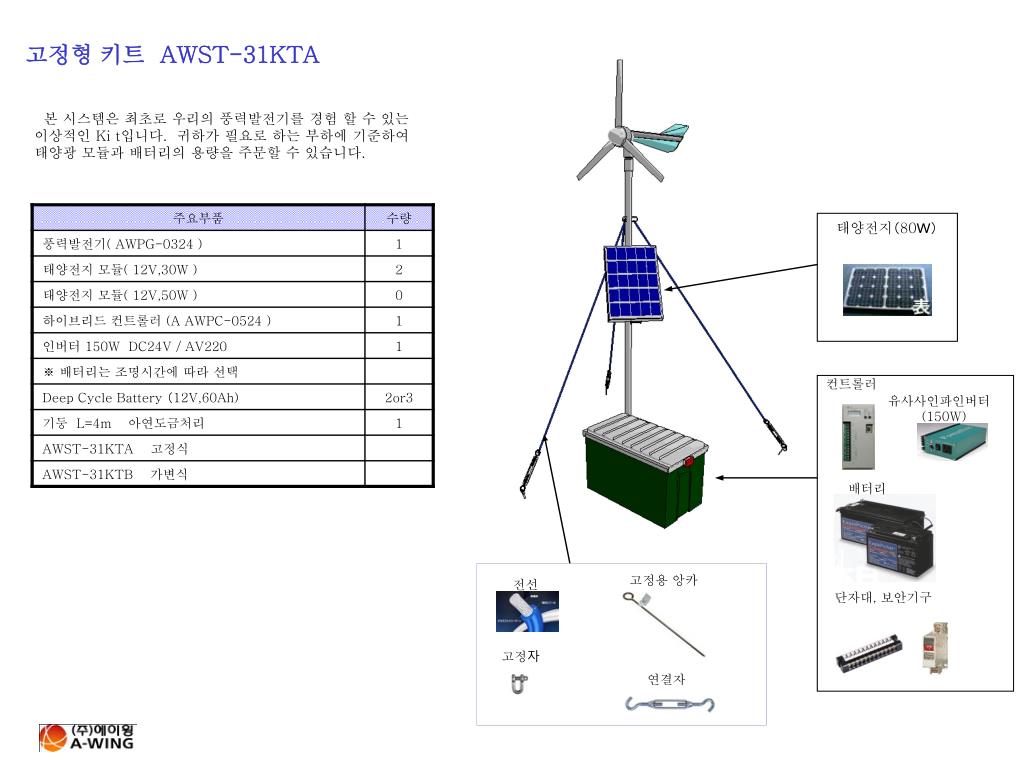

15. 고정형 키트 AWST-31KTA　 본 시스템은 최초로 우리의 풍력발전기를 경험 할 수 있는 이상적인 Ki t입니다.귀하가 필요로 하는 부하에 기준하여 태양광 모듈과 배터리의 용량을 주문할 수 있습니다. 태양전지（80Ｗ） (125W) 60Ah,100Ah 컨트롤러 유사사인파인버터 (150W) 배터리 ） 고정용 앙카 전선 단자대, 보안기구 고정자 연결자

16. CO2 Zero House 개념도 ( 풍력발전기 1kW、태양광 모듈 3kW )
