第五章给排水、采暖、燃气工程定额与预算

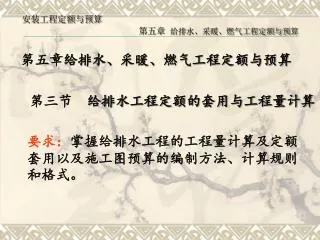

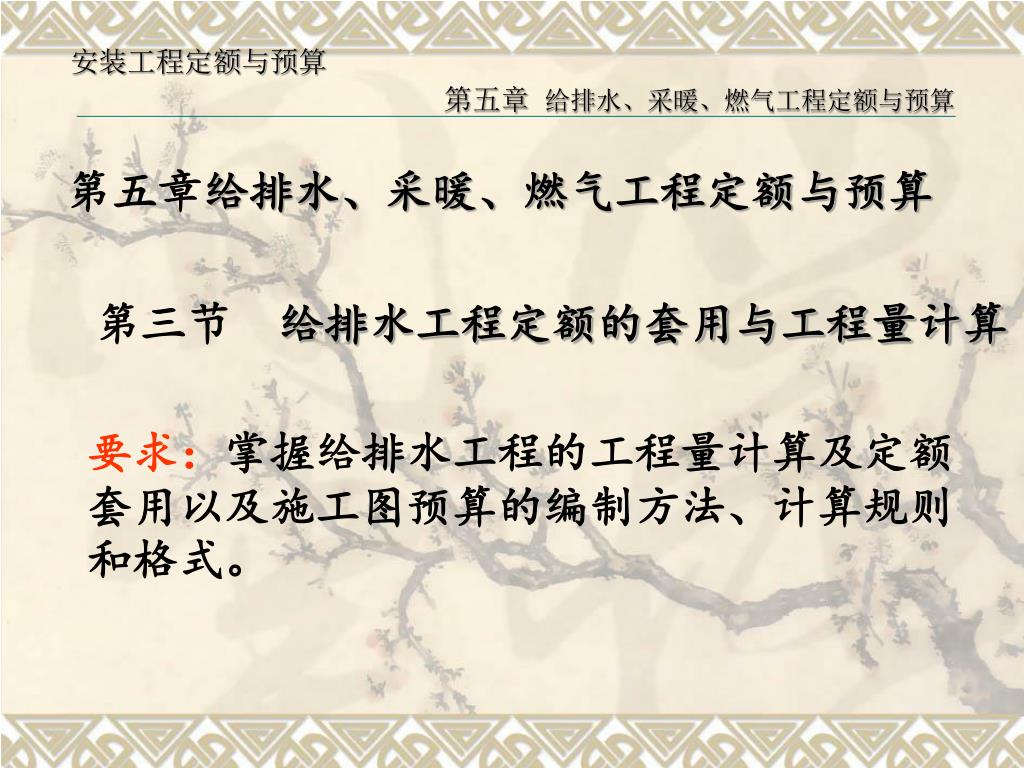

安装工程定额与预算 第五章给排水、采暖、燃气工程定额与预算第五章给排水、采暖、燃气工程定额与预算要求：掌握给排水工程的工程量计算及定额套用以及施工图预算的编制方法、计算规则和格式。第三节给排水工程定额的套用与工程量计算

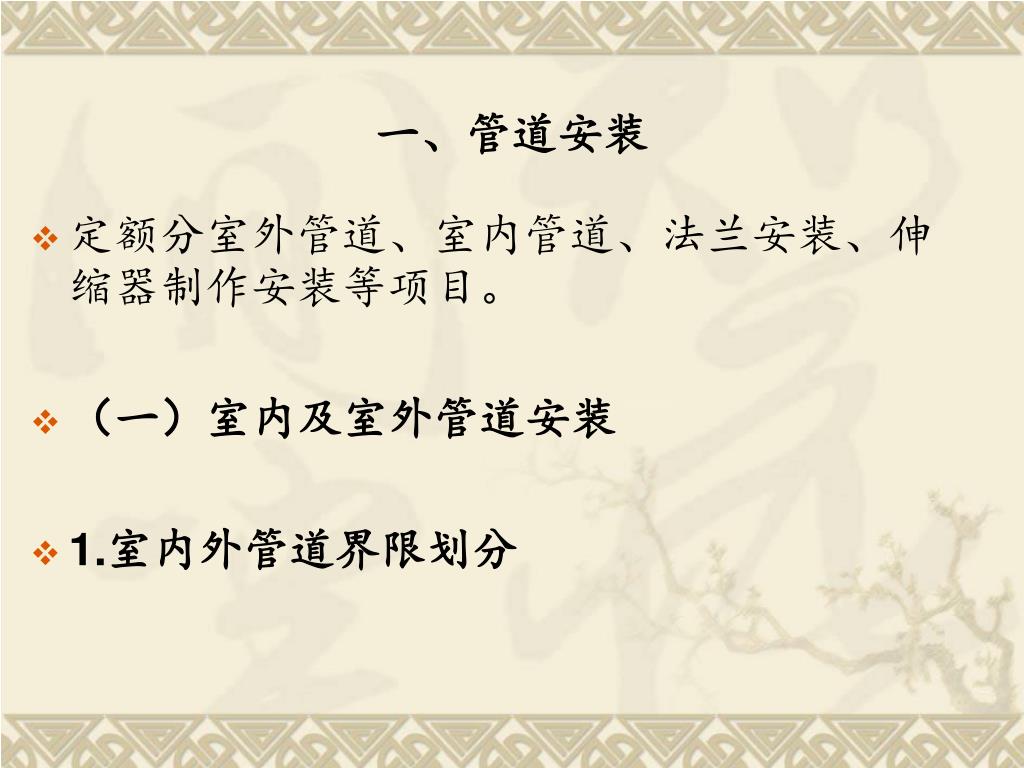

一、管道安装 • 定额分室外管道、室内管道、法兰安装、伸缩器制作安装等项目。 • （一）室内及室外管道安装 • 1.室内外管道界限划分

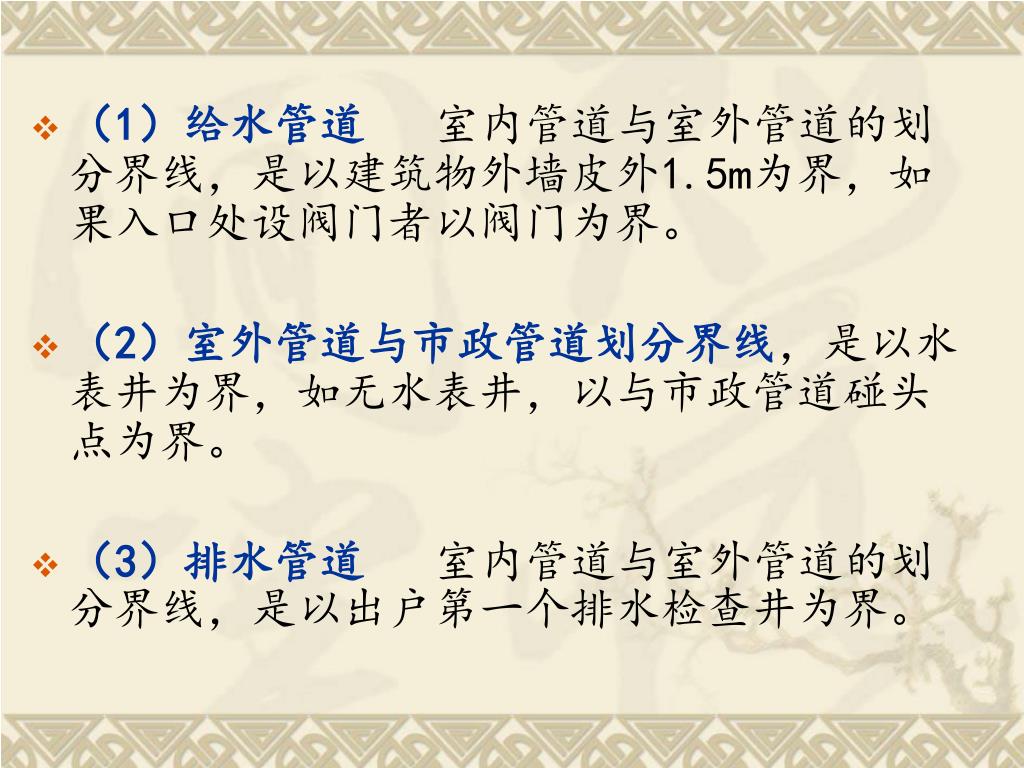

（1）给水管道 室内管道与室外管道的划分界线，是以建筑物外墙皮外1.5m为界，如果入口处设阀门者以阀门为界。 • （2）室外管道与市政管道划分界线，是以水表井为界，如无水表井，以与市政管道碰头点为界。 • （3）排水管道室内管道与室外管道的划分界线，是以出户第一个排水检查井为界。

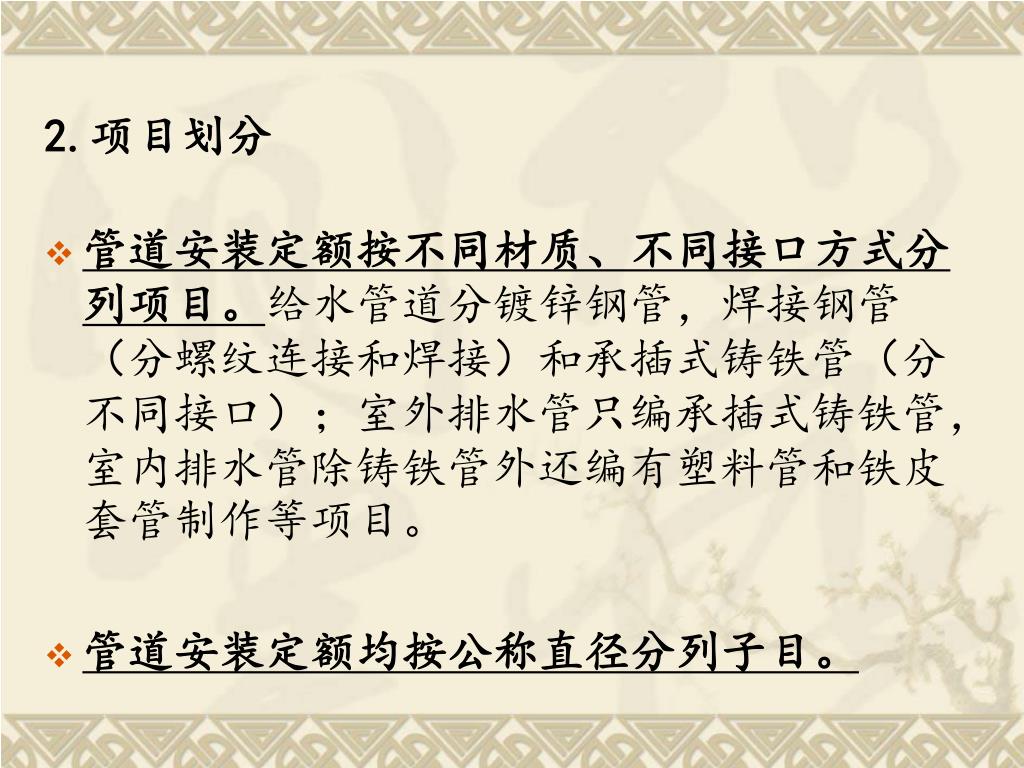

2.项目划分 • 管道安装定额按不同材质、不同接口方式分列项目。给水管道分镀锌钢管，焊接钢管（分螺纹连接和焊接）和承插式铸铁管（分不同接口）；室外排水管只编承插式铸铁管，室内排水管除铸铁管外还编有塑料管和铁皮套管制作等项目。 • 管道安装定额均按公称直径分列子目。

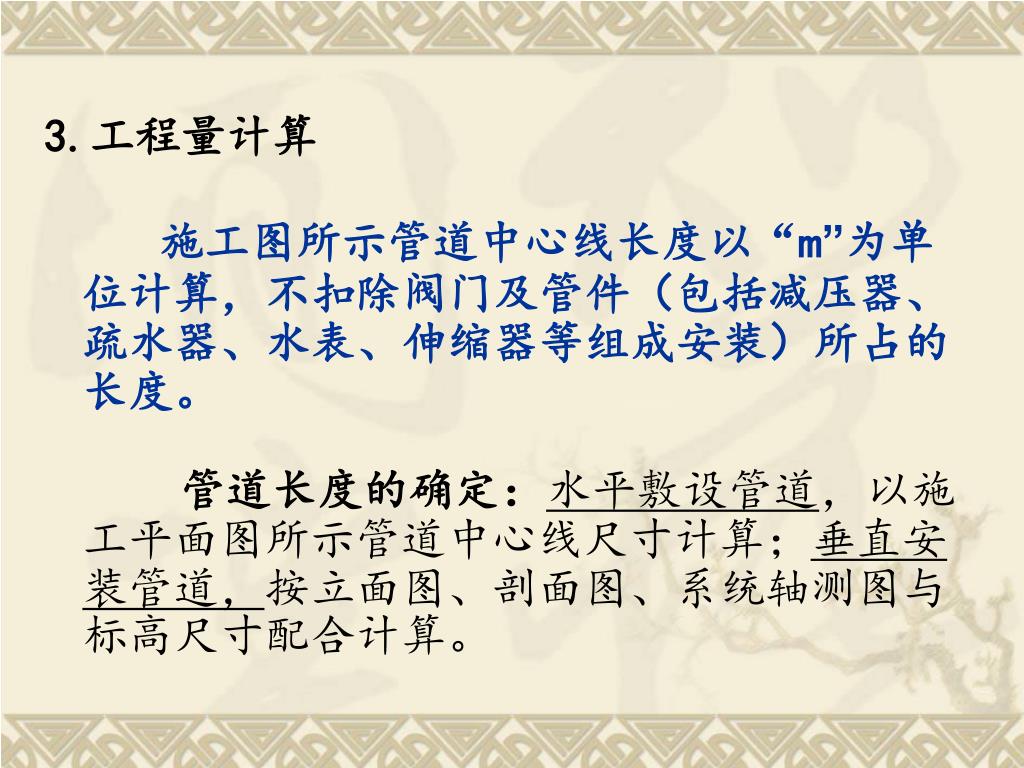

3.工程量计算 施工图所示管道中心线长度以“m”为单位计算，不扣除阀门及管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。管道长度的确定：水平敷设管道，以施工平面图所示管道中心线尺寸计算；垂直安装管道，按立面图、剖面图、系统轴测图与标高尺寸配合计算。

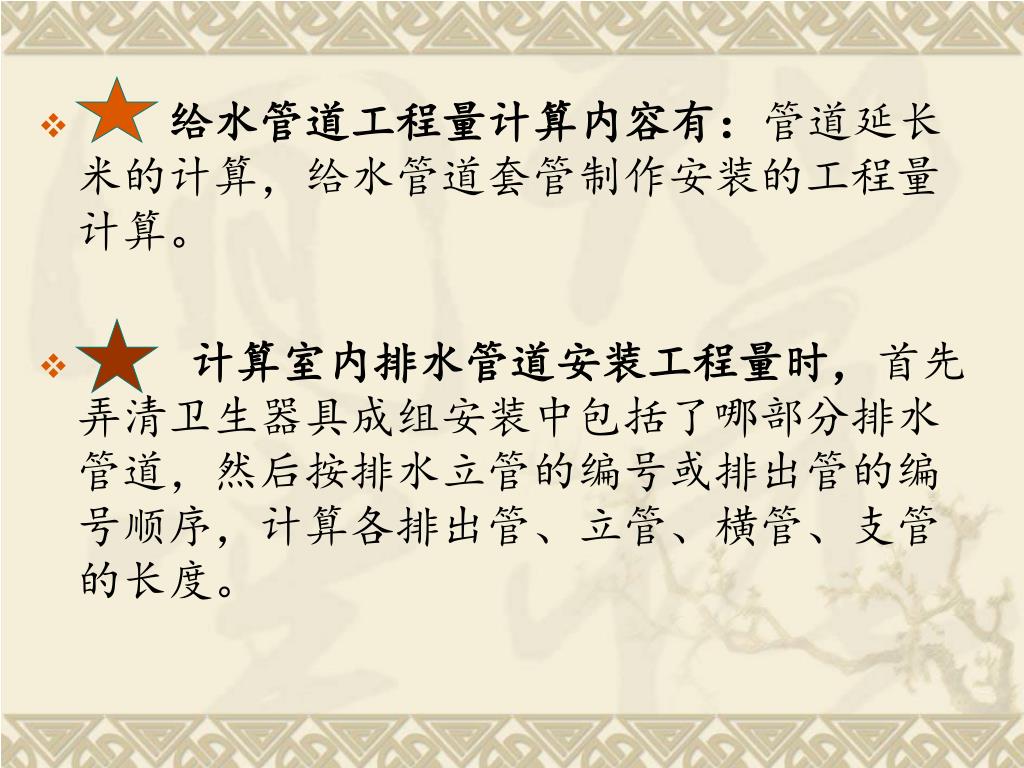

给水管道工程量计算内容有：管道延长米的计算，给水管道套管制作安装的工程量计算。给水管道工程量计算内容有：管道延长米的计算，给水管道套管制作安装的工程量计算。 • 计算室内排水管道安装工程量时，首先弄清卫生器具成组安装中包括了哪部分排水管道，然后按排水立管的编号或排出管的编号顺序，计算各排出管、立管、横管、支管的长度。

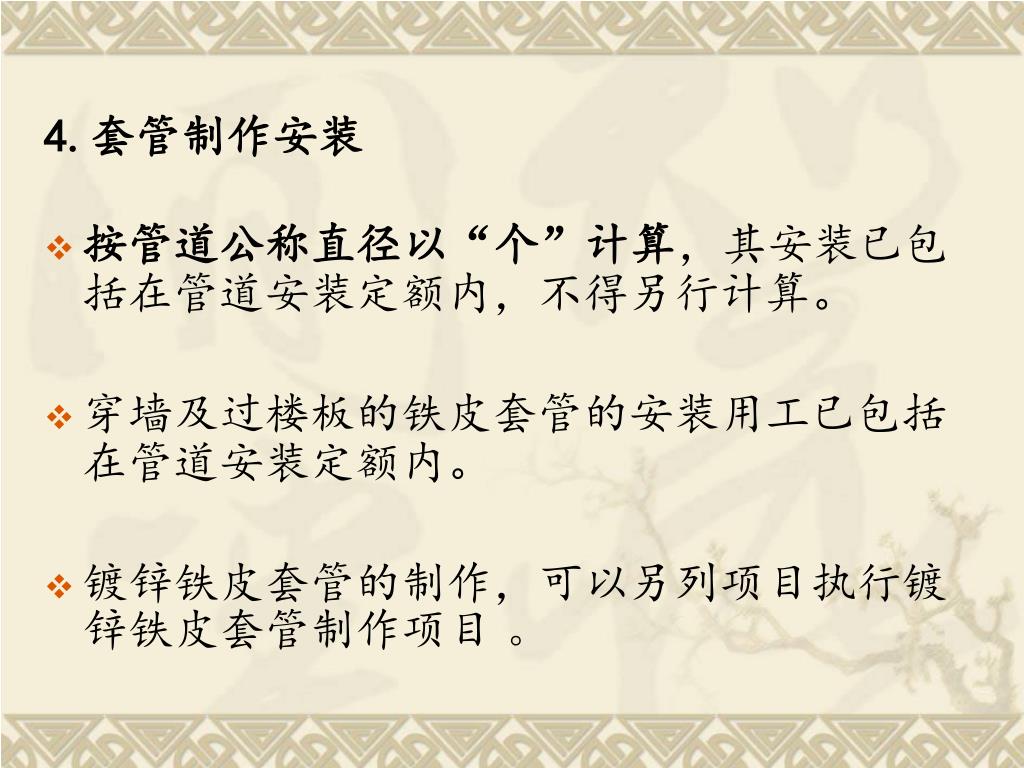

4.套管制作安装 • 按管道公称直径以“个”计算，其安装已包括在管道安装定额内，不得另行计算。 • 穿墙及过楼板的铁皮套管的安装用工已包括在管道安装定额内。 • 镀锌铁皮套管的制作，可以另列项目执行镀锌铁皮套管制作项目。

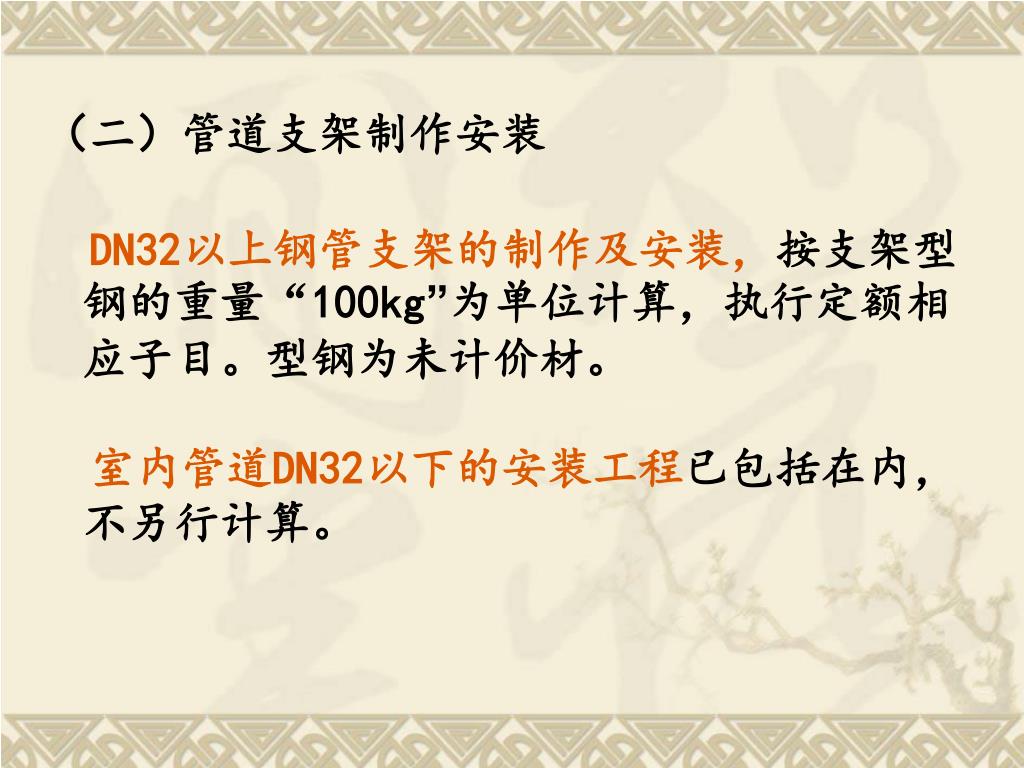

（二）管道支架制作安装 DN32以上钢管支架的制作及安装，按支架型钢的重量“100kg”为单位计算，执行定额相应子目。型钢为未计价材。室内管道DN32以下的安装工程已包括在内，不另行计算。

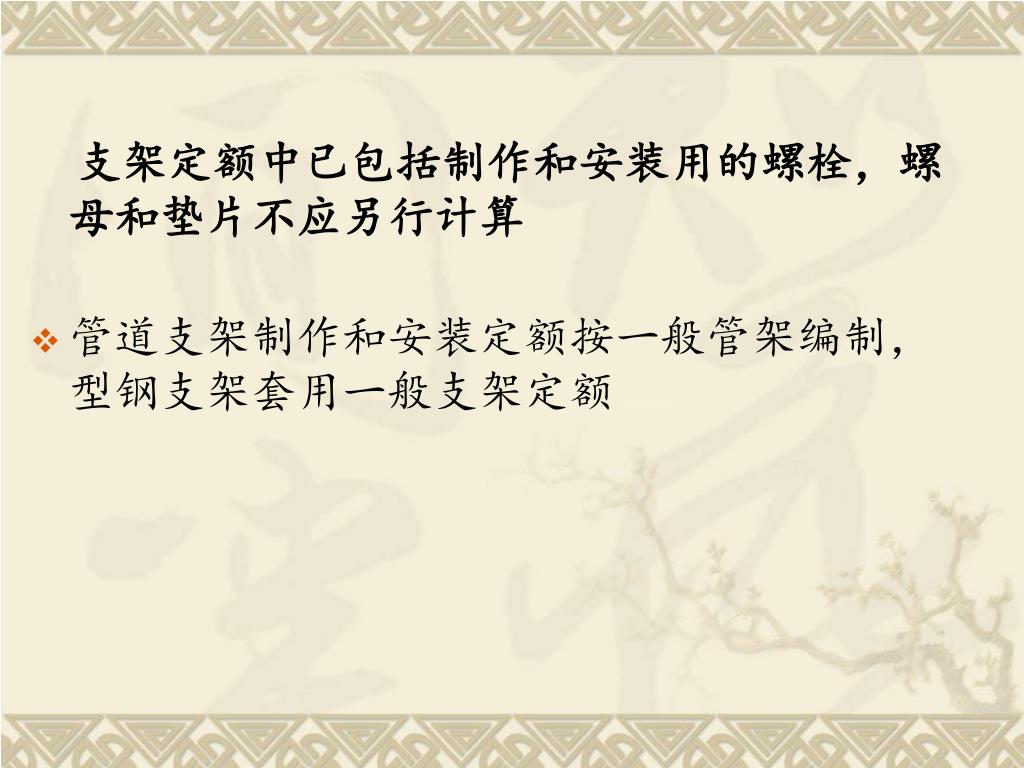

支架定额中已包括制作和安装用的螺栓，螺母和垫片不应另行计算支架定额中已包括制作和安装用的螺栓，螺母和垫片不应另行计算 • 管道支架制作和安装定额按一般管架编制，型钢支架套用一般支架定额

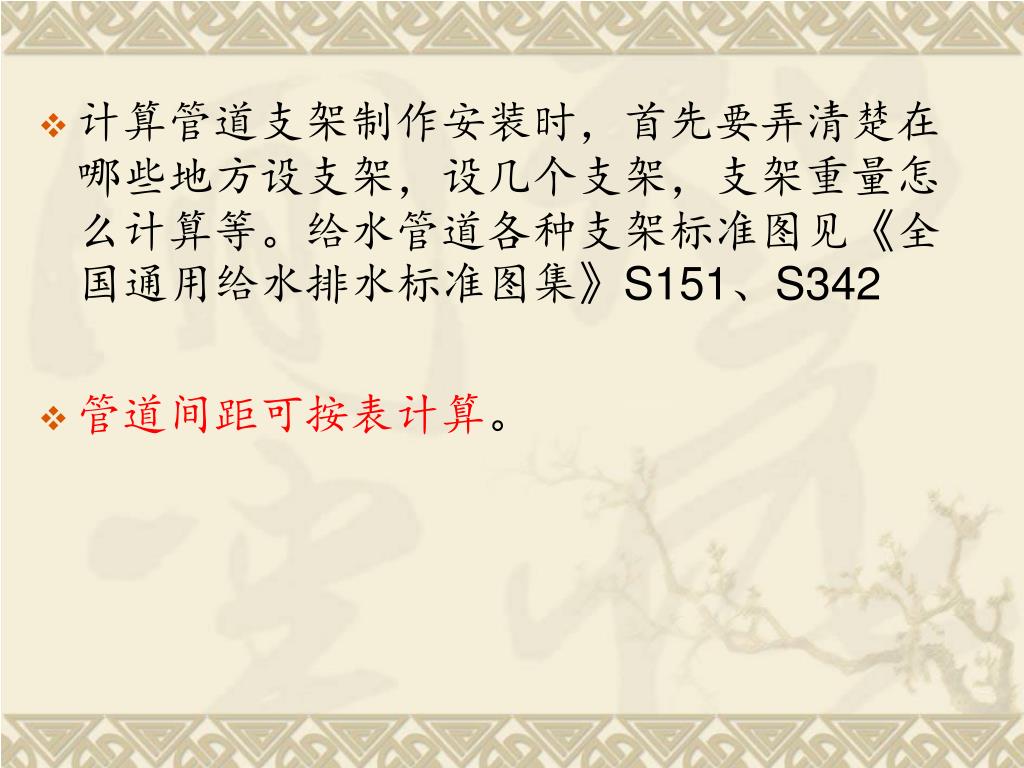

计算管道支架制作安装时，首先要弄清楚在哪些地方设支架，设几个支架，支架重量怎么计算等。给水管道各种支架标准图见《全国通用给水排水标准图集》S151、S342计算管道支架制作安装时，首先要弄清楚在哪些地方设支架，设几个支架，支架重量怎么计算等。给水管道各种支架标准图见《全国通用给水排水标准图集》S151、S342 • 管道间距可按表计算。

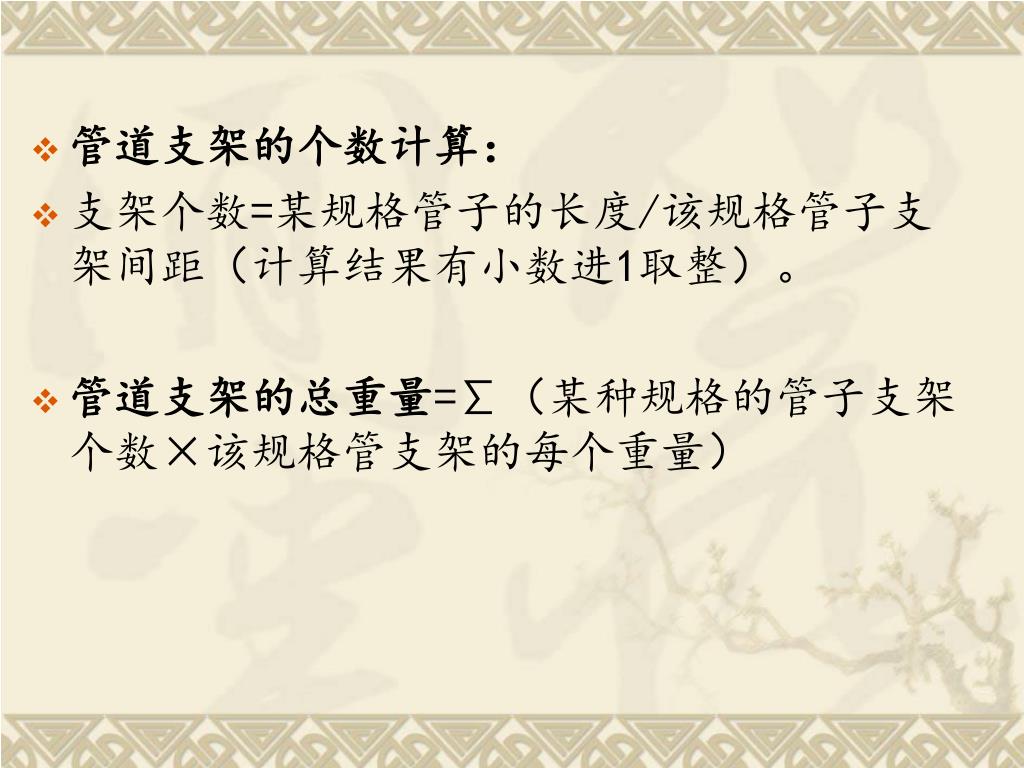

管道支架的个数计算： • 支架个数=某规格管子的长度/该规格管子支架间距（计算结果有小数进1取整）。 • 管道支架的总重量=∑（某种规格的管子支架个数×该规格管支架的每个重量）

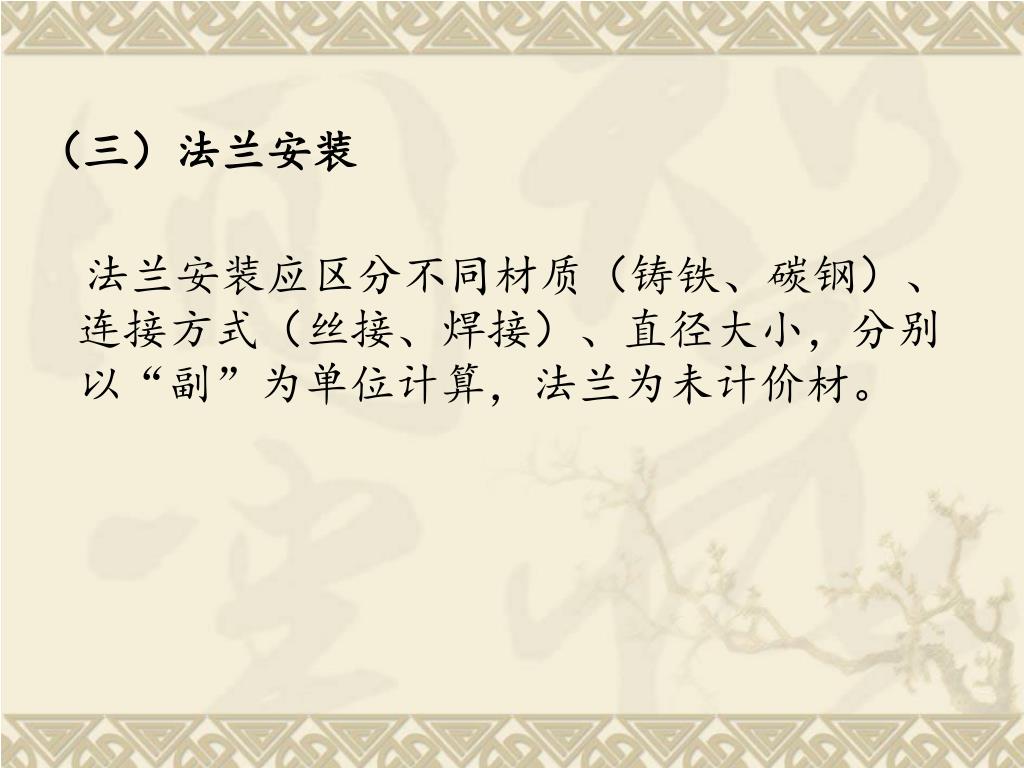

（三）法兰安装 法兰安装应区分不同材质（铸铁、碳钢）、连接方式（丝接、焊接）、直径大小，分别以“副”为单位计算，法兰为未计价材。

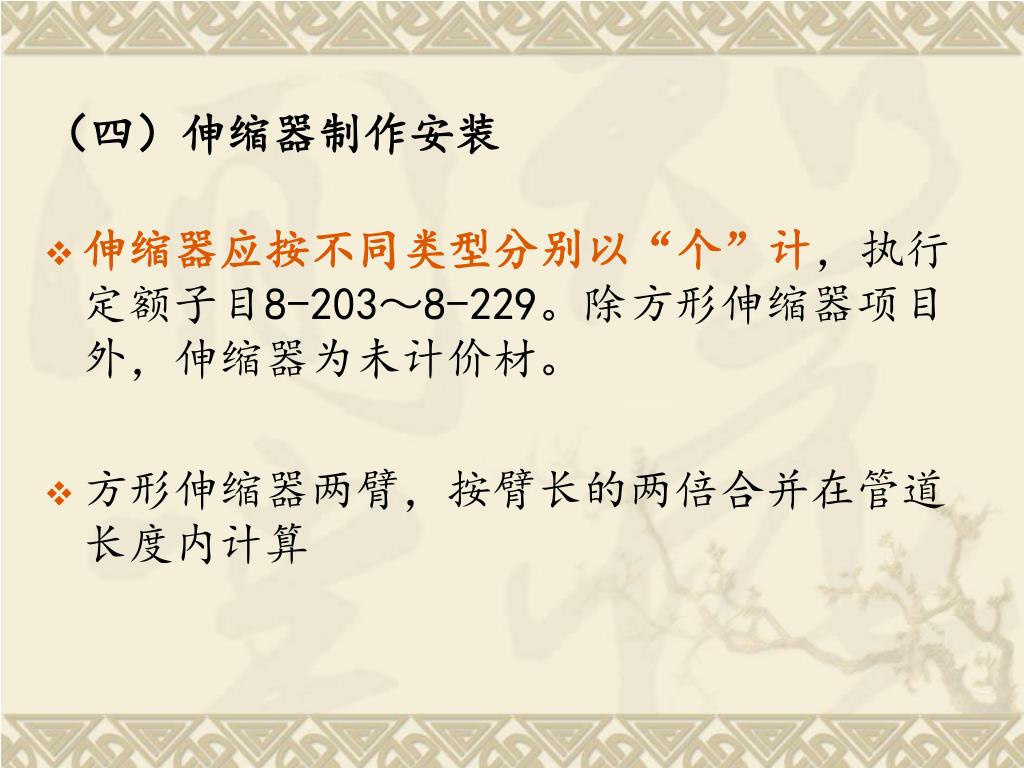

（四）伸缩器制作安装 • 伸缩器应按不同类型分别以“个”计，执行定额子目8-203～8-229。除方形伸缩器项目外，伸缩器为未计价材。 • 方形伸缩器两臂，按臂长的两倍合并在管道长度内计算

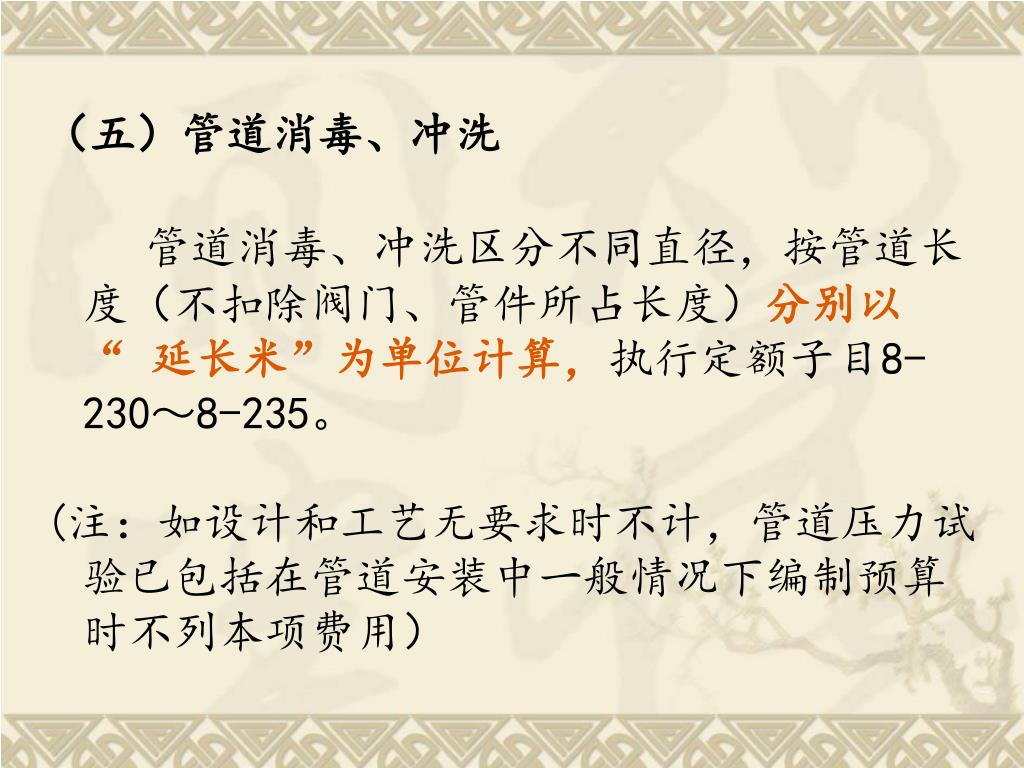

（五）管道消毒、冲洗 管道消毒、冲洗区分不同直径，按管道长度（不扣除阀门、管件所占长度）分别以“ 延长米”为单位计算，执行定额子目8-230～8-235。 (注：如设计和工艺无要求时不计，管道压力试验已包括在管道安装中一般情况下编制预算时不列本项费用）

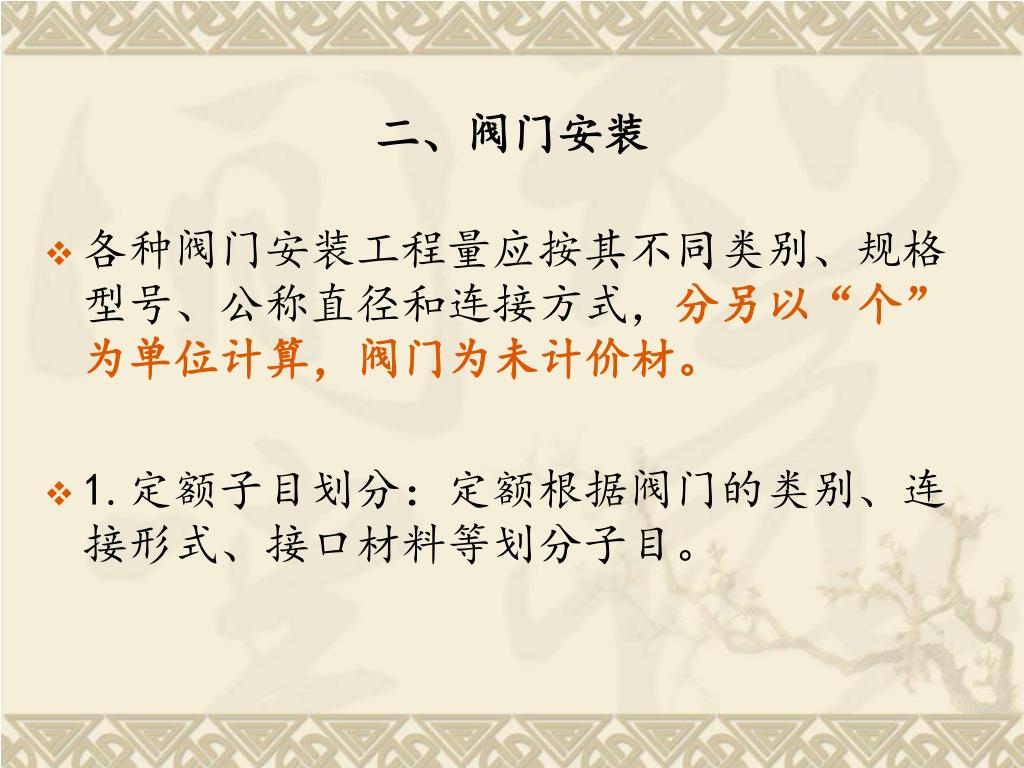

二、阀门安装 • 各种阀门安装工程量应按其不同类别、规格型号、公称直径和连接方式，分另以“个”为单位计算，阀门为未计价材。 • 1.定额子目划分：定额根据阀门的类别、连接形式、接口材料等划分子目。

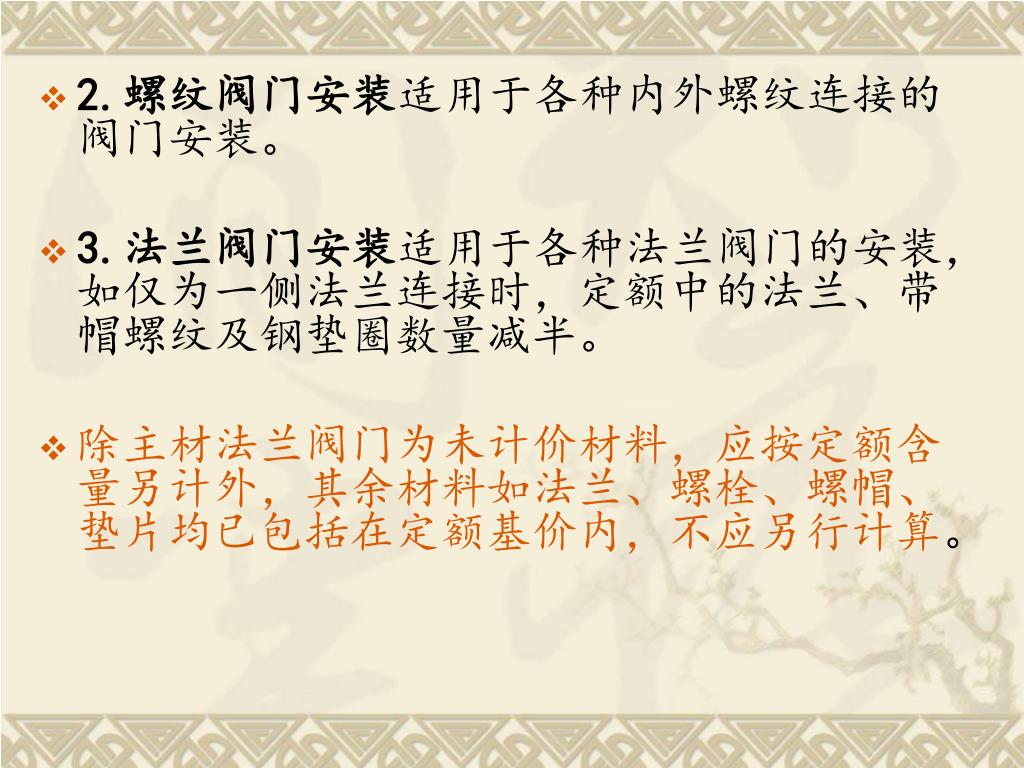

2.螺纹阀门安装适用于各种内外螺纹连接的阀门安装。 • 3.法兰阀门安装适用于各种法兰阀门的安装，如仅为一侧法兰连接时，定额中的法兰、带帽螺纹及钢垫圈数量减半。 • 除主材法兰阀门为未计价材料，应按定额含量另计外，其余材料如法兰、螺栓、螺帽、垫片均已包括在定额基价内，不应另行计算。

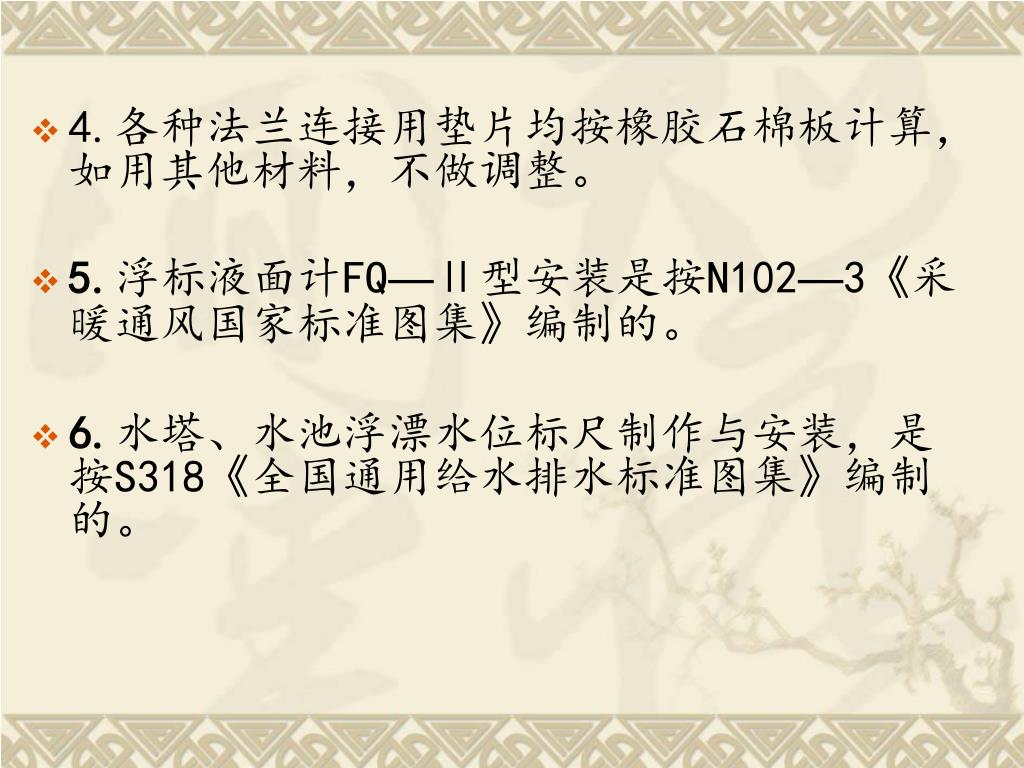

4.各种法兰连接用垫片均按橡胶石棉板计算，如用其他材料，不做调整。4.各种法兰连接用垫片均按橡胶石棉板计算，如用其他材料，不做调整。 • 5.浮标液面计FQ—Ⅱ型安装是按N102—3《采暖通风国家标准图集》编制的。 • 6.水塔、水池浮漂水位标尺制作与安装，是按S318《全国通用给水排水标准图集》编制的。

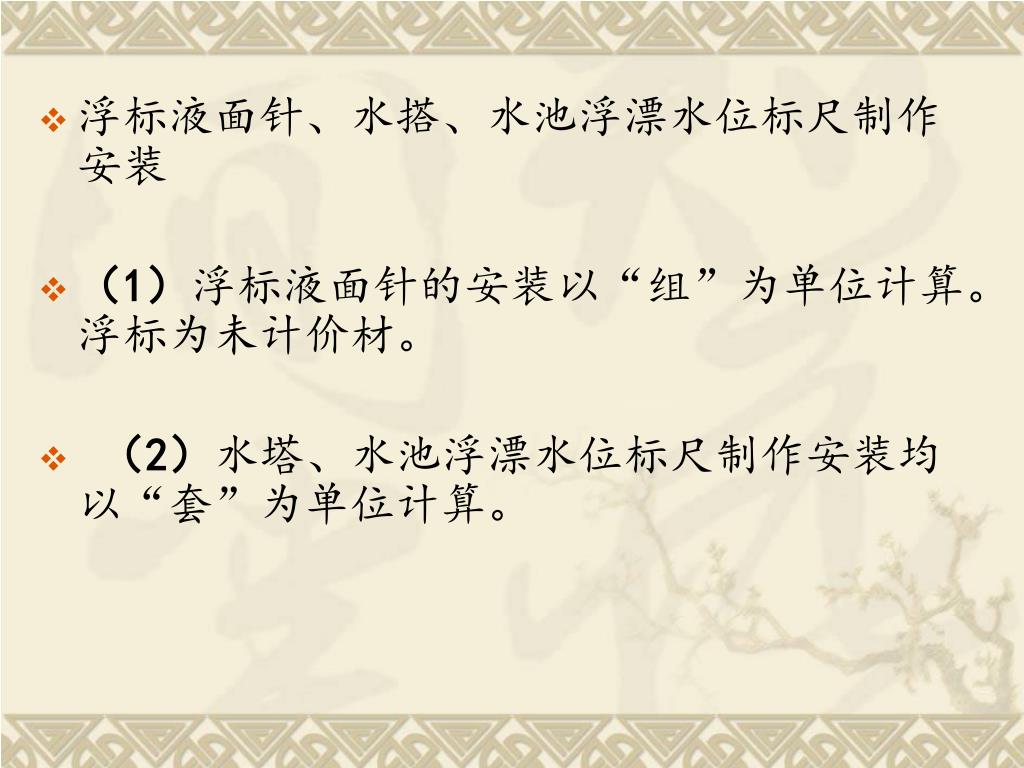

浮标液面针、水搭、水池浮漂水位标尺制作安装 • （1）浮标液面针的安装以“组”为单位计算。浮标为未计价材。 • （2）水塔、水池浮漂水位标尺制作安装均以“套”为单位计算。

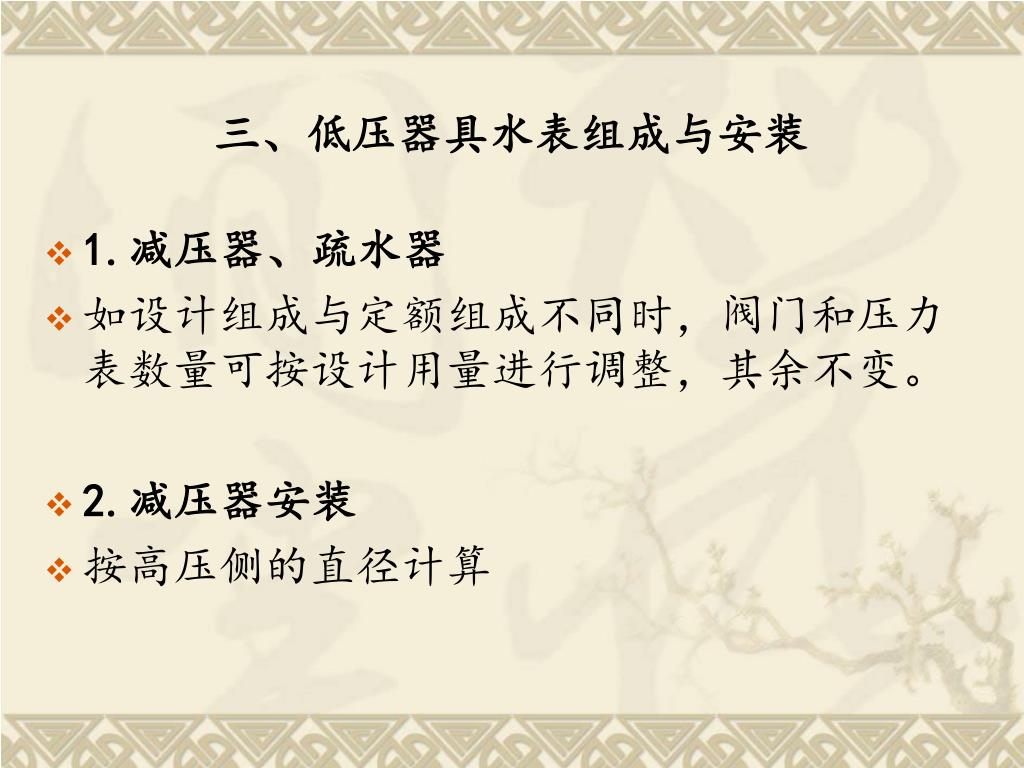

三、低压器具水表组成与安装 • 1.减压器、疏水器 • 如设计组成与定额组成不同时，阀门和压力表数量可按设计用量进行调整，其余不变。 • 2.减压器安装 • 按高压侧的直径计算

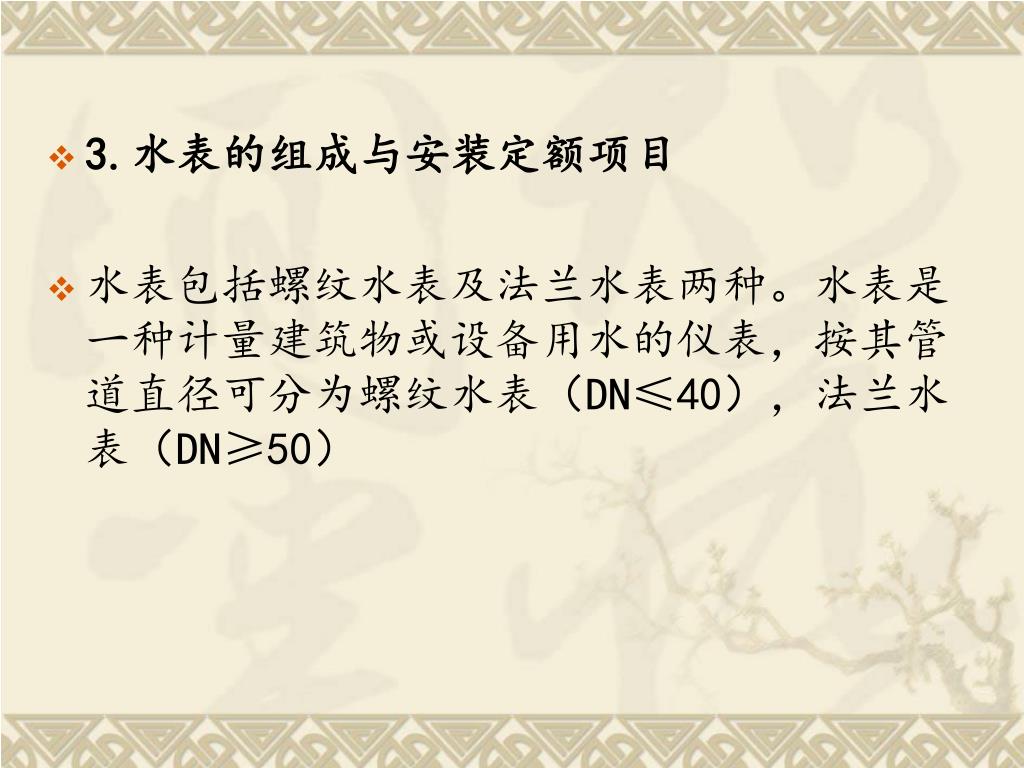

3.水表的组成与安装定额项目 • 水表包括螺纹水表及法兰水表两种。水表是一种计量建筑物或设备用水的仪表，按其管道直径可分为螺纹水表（DN≤40），法兰水表（DN≥50）

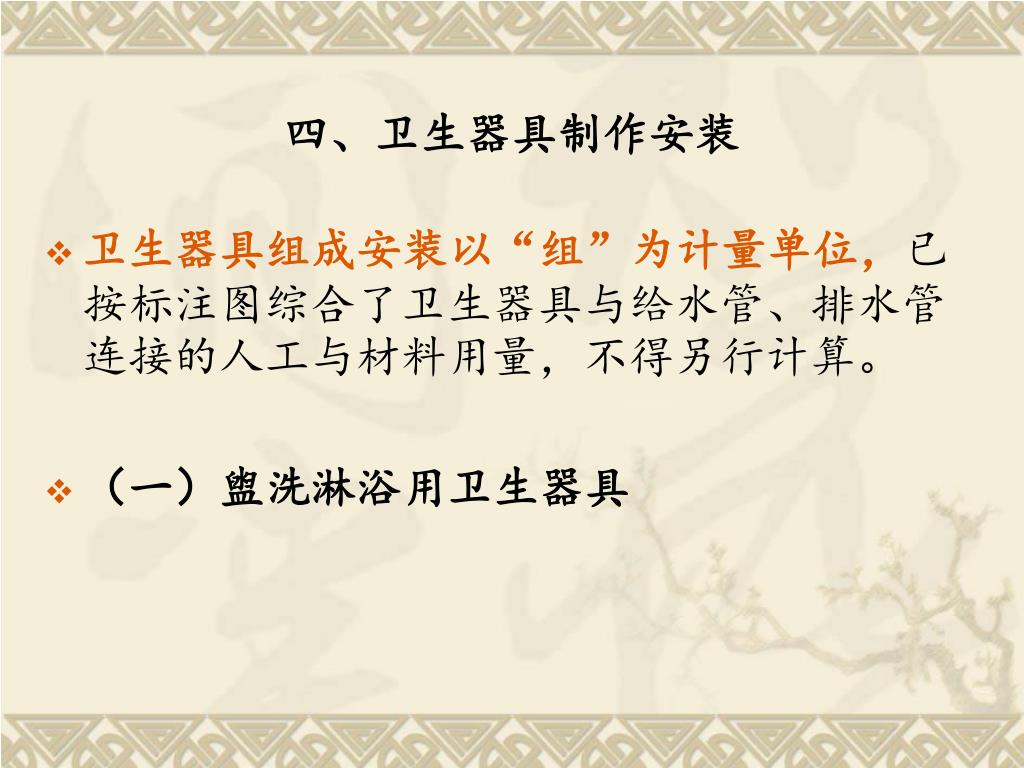

四、卫生器具制作安装 • 卫生器具组成安装以“组”为计量单位，已按标注图综合了卫生器具与给水管、排水管连接的人工与材料用量，不得另行计算。 • （一）盥洗淋浴用卫生器具

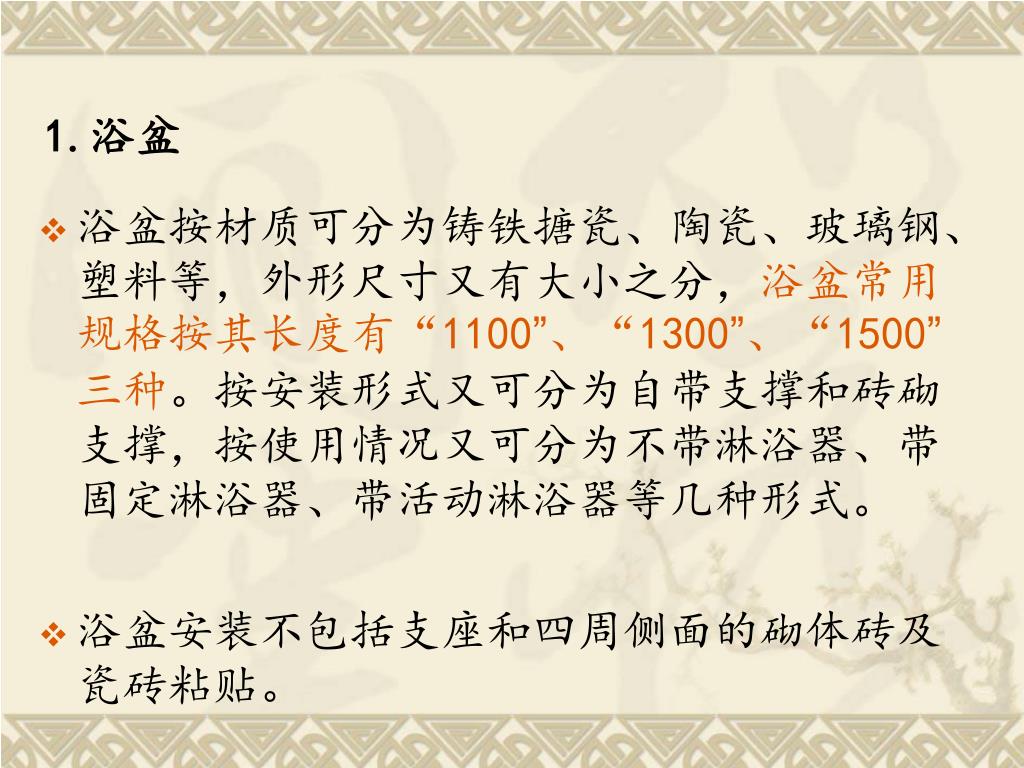

1.浴盆 • 浴盆按材质可分为铸铁搪瓷、陶瓷、玻璃钢、塑料等，外形尺寸又有大小之分，浴盆常用规格按其长度有“1100”、“1300”、“1500”三种。按安装形式又可分为自带支撑和砖砌支撑，按使用情况又可分为不带淋浴器、带固定淋浴器、带活动淋浴器等几种形式。 • 浴盆安装不包括支座和四周侧面的砌体砖及瓷砖粘贴。

工程量计算时根据浴盆材质及供水种类（冷水、冷热水、冷热水带喷头）等情况以“组”为单位计算。工程量计算时根据浴盆材质及供水种类（冷水、冷热水、冷热水带喷头）等情况以“组”为单位计算。 • 冷热水龙头浴盆安装主要用料及规格见表5-5。安装范围是：给水是水平管与支管交接处；排水是存水弯处.

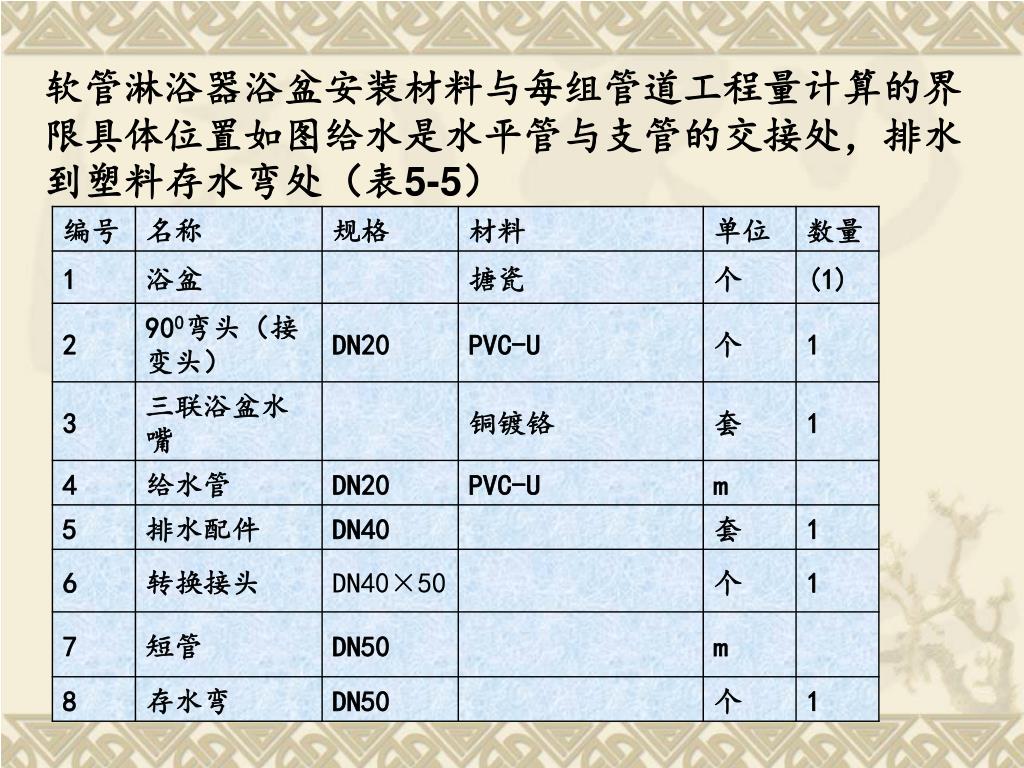

软管淋浴器浴盆安装材料与每组管道工程量计算的界限具体位置如图给水是水平管与支管的交接处，排水到塑料存水弯处（表5-5）软管淋浴器浴盆安装材料与每组管道工程量计算的界限具体位置如图给水是水平管与支管的交接处，排水到塑料存水弯处（表5-5）

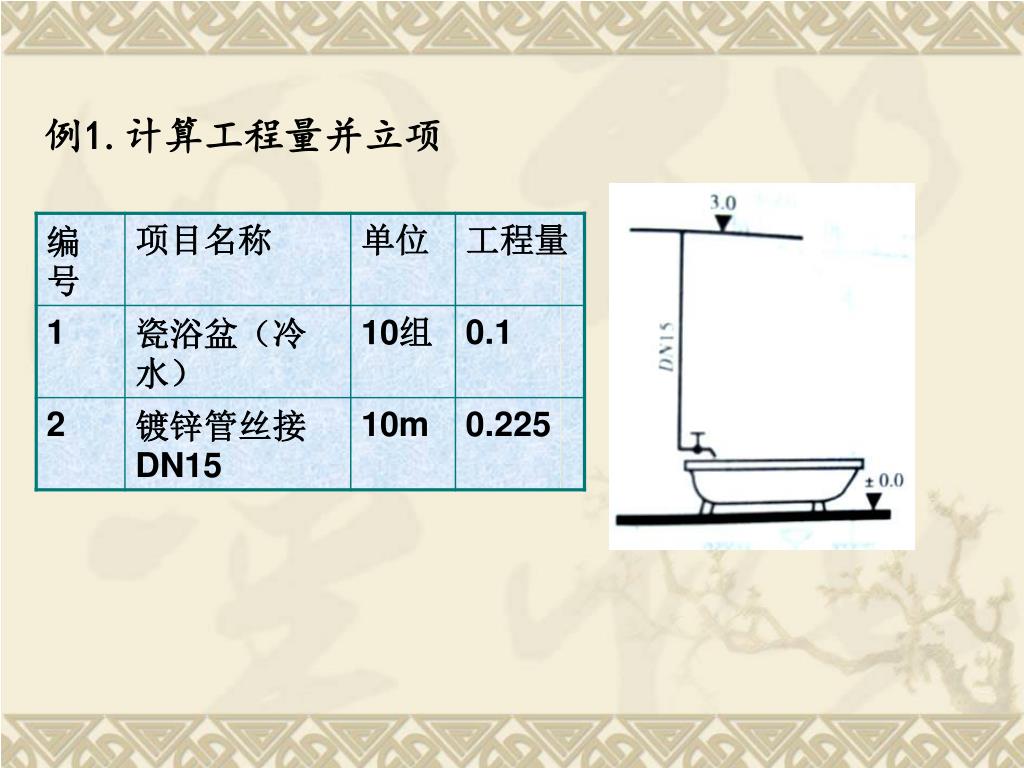

例1.计算工程量并立项

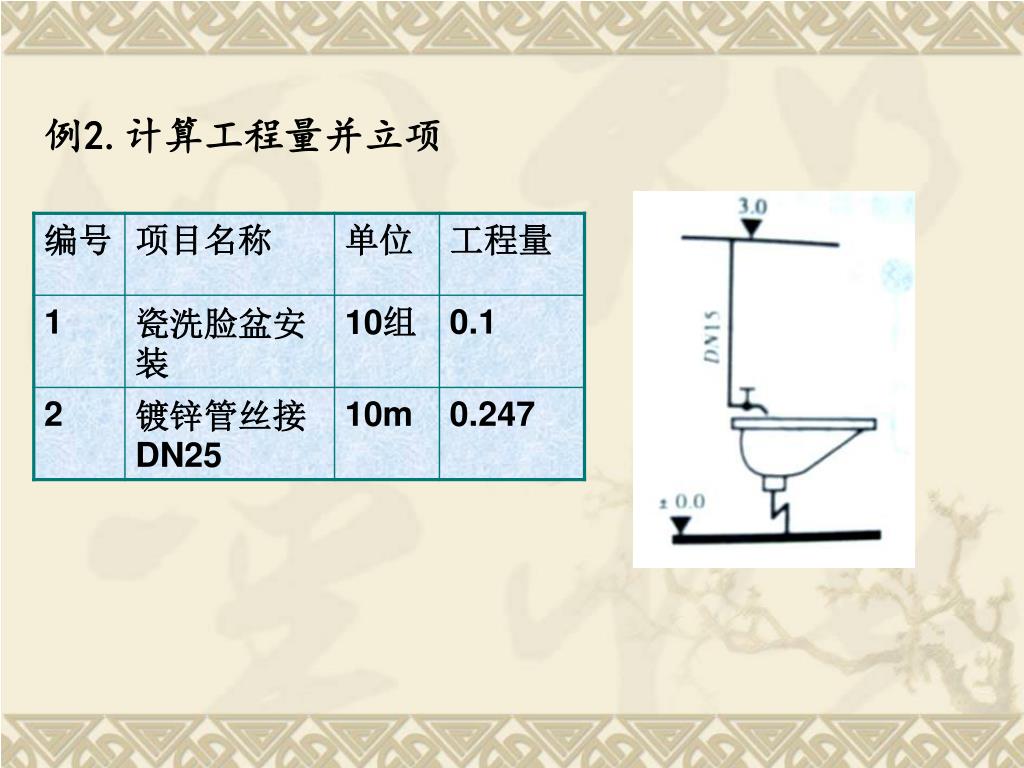

2.洗脸盆 根据接管种类（钢管、铜管）、开启方式（普通开关、肘式开关、脚踏开关）、供水种类（冷水、冷热水）不同，分别以“10组”为单位计算；安装范围同浴盆。每组管道工程量计算的界限的具体位置如下图，给水是水平管与支管的交接处，排水到塑料存水弯头处。

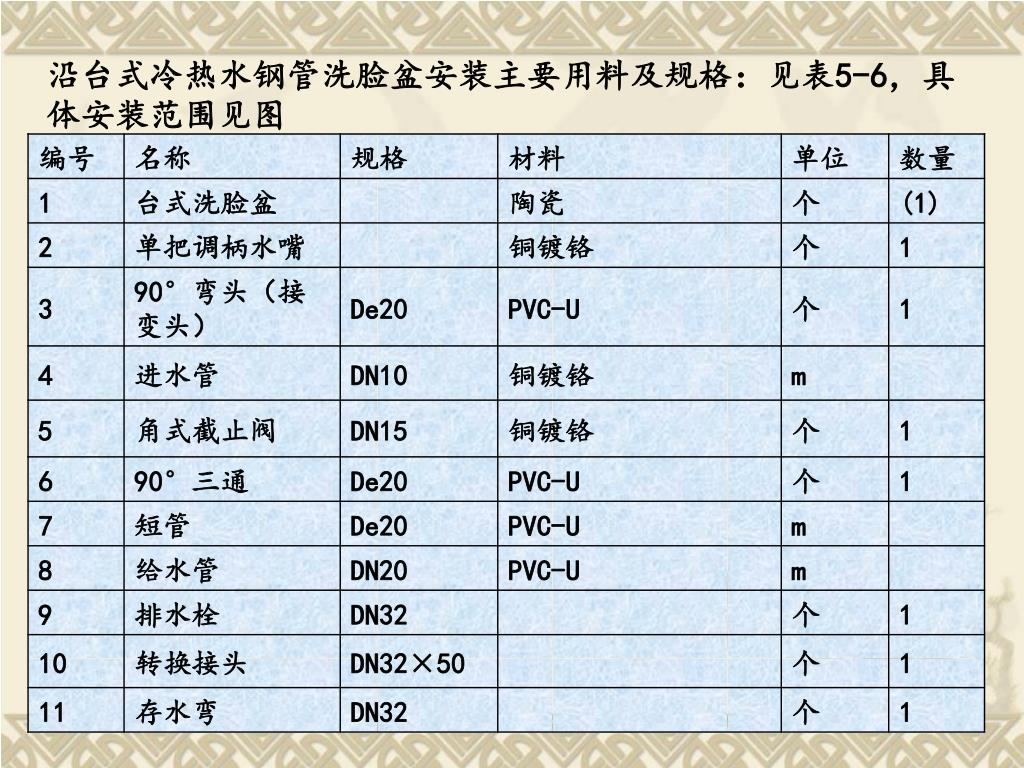

沿台式冷热水钢管洗脸盆安装主要用料及规格：见表5-6，具体安装范围见图沿台式冷热水钢管洗脸盆安装主要用料及规格：见表5-6，具体安装范围见图

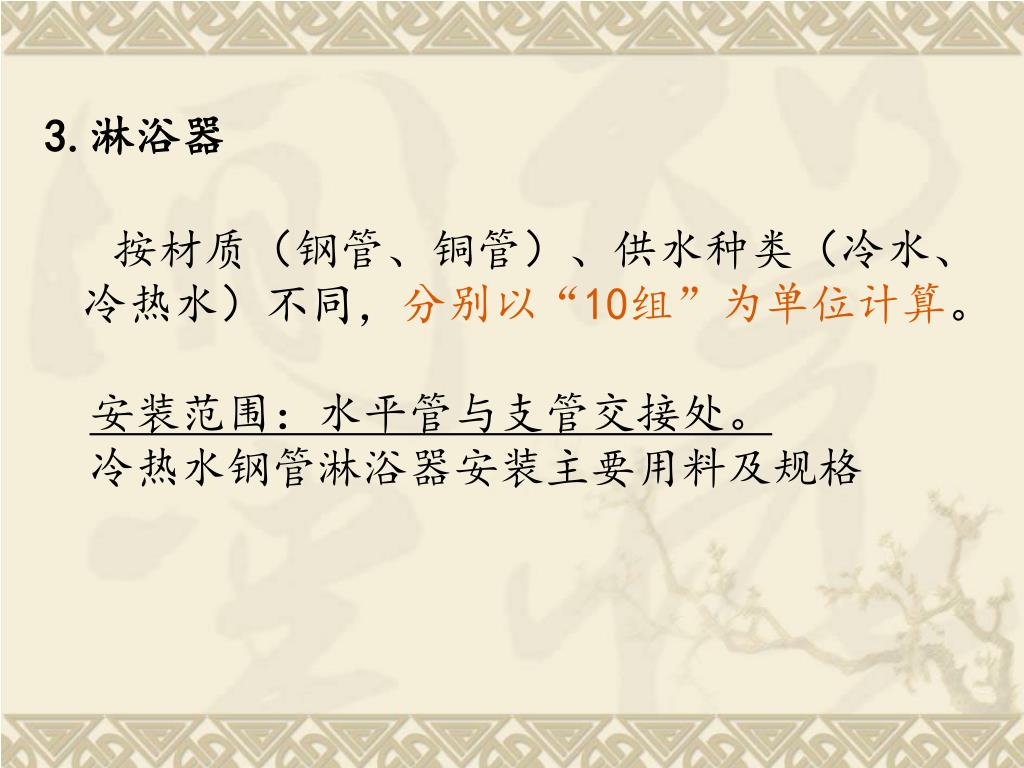

3.淋浴器 按材质（钢管、铜管）、供水种类（冷水、冷热水）不同，分别以“10组”为单位计算。安装范围：水平管与支管交接处。冷热水钢管淋浴器安装主要用料及规格

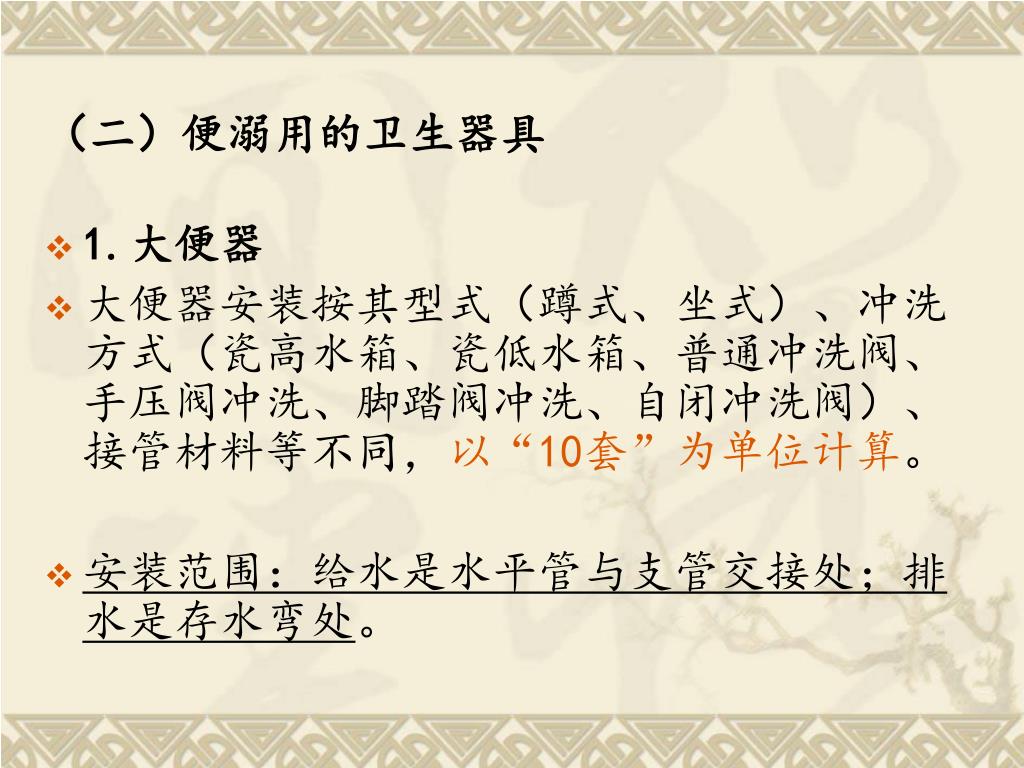

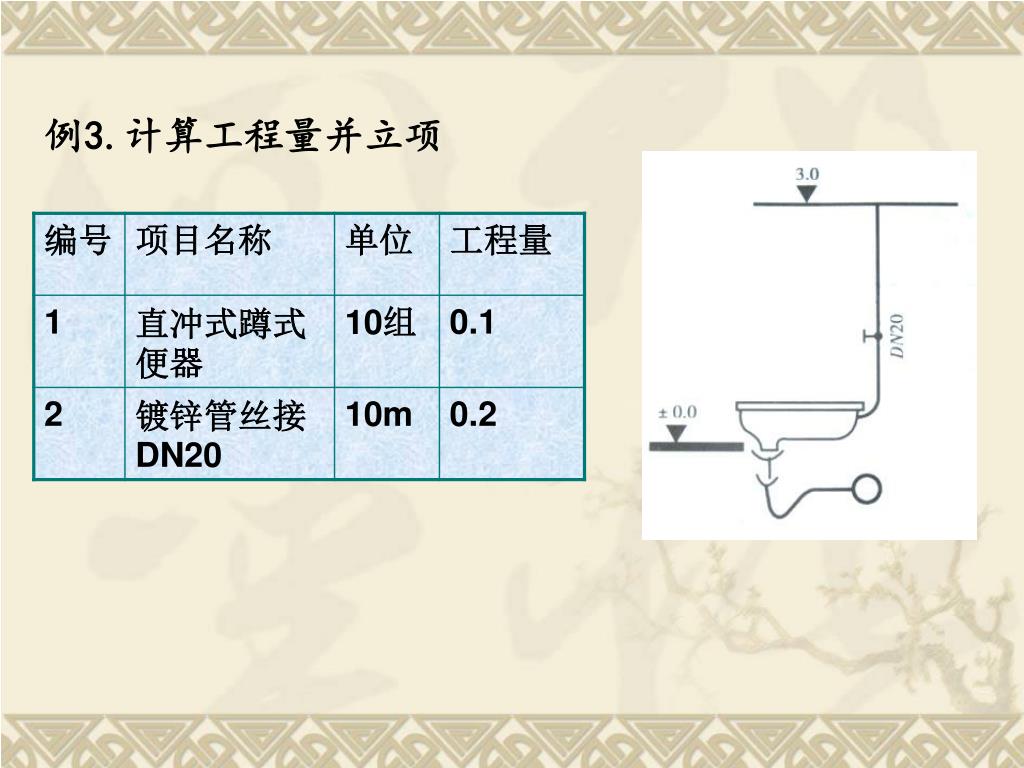

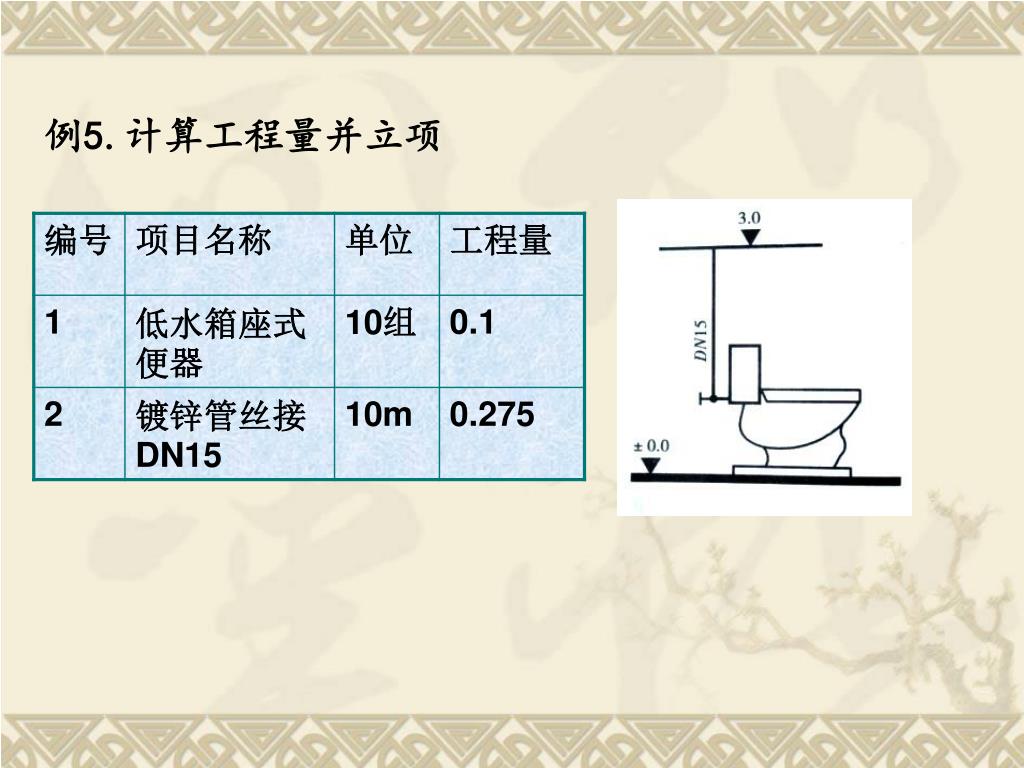

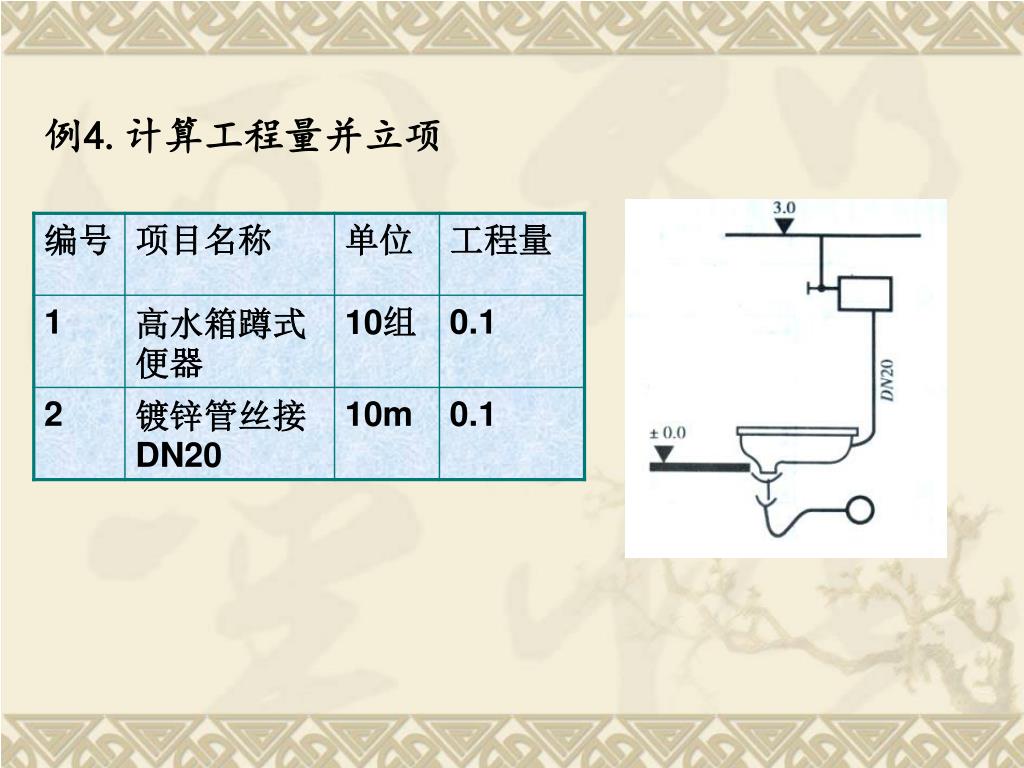

（二）便溺用的卫生器具 • 1.大便器 • 大便器安装按其型式（蹲式、坐式）、冲洗方式（瓷高水箱、瓷低水箱、普通冲洗阀、手压阀冲洗、脚踏阀冲洗、自闭冲洗阀）、接管材料等不同，以“10套”为单位计算。 • 安装范围：给水是水平管与支管交接处；排水是存水弯处。

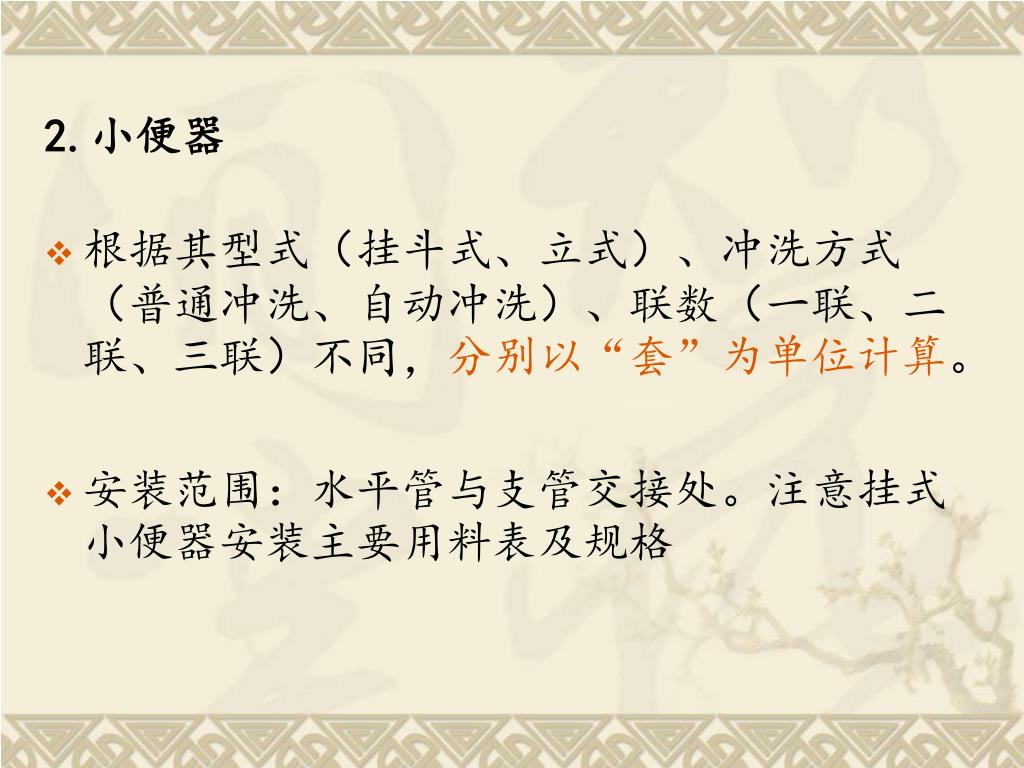

2.小便器 • 根据其型式（挂斗式、立式）、冲洗方式（普通冲洗、自动冲洗）、联数（一联、二联、三联）不同，分别以“套”为单位计算。 • 安装范围：水平管与支管交接处。注意挂式小便器安装主要用料表及规格

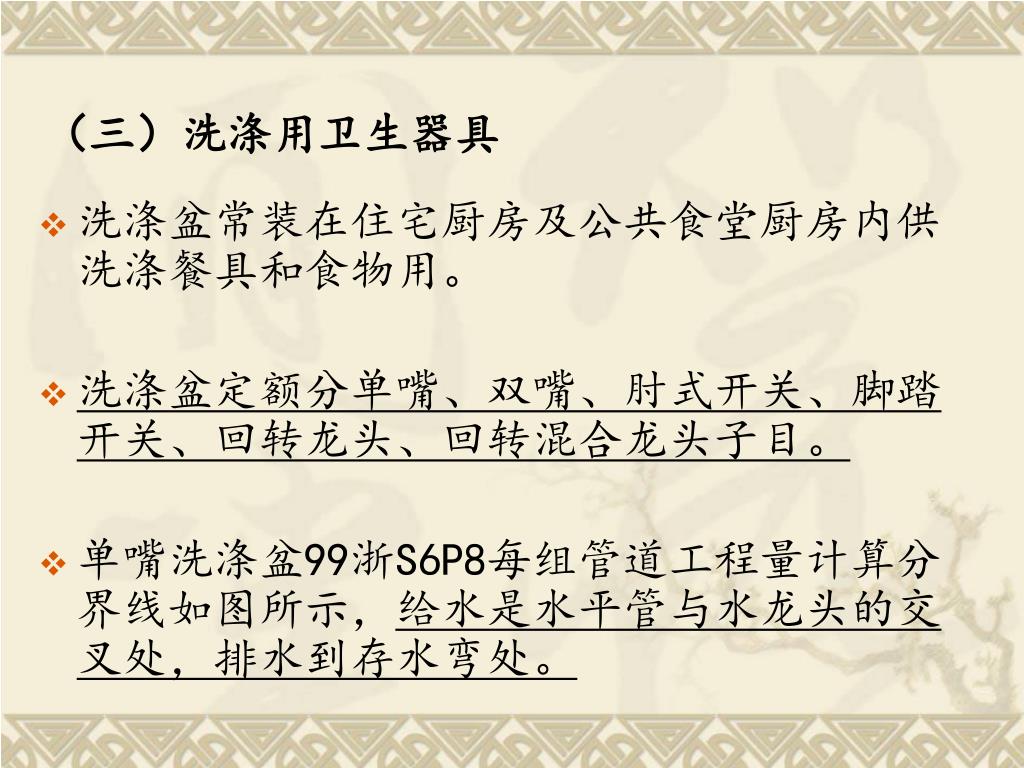

（三）洗涤用卫生器具 • 洗涤盆常装在住宅厨房及公共食堂厨房内供洗涤餐具和食物用。 • 洗涤盆定额分单嘴、双嘴、肘式开关、脚踏开关、回转龙头、回转混合龙头子目。 • 单嘴洗涤盆99浙S6P8每组管道工程量计算分界线如图所示，给水是水平管与水龙头的交叉处，排水到存水弯处。

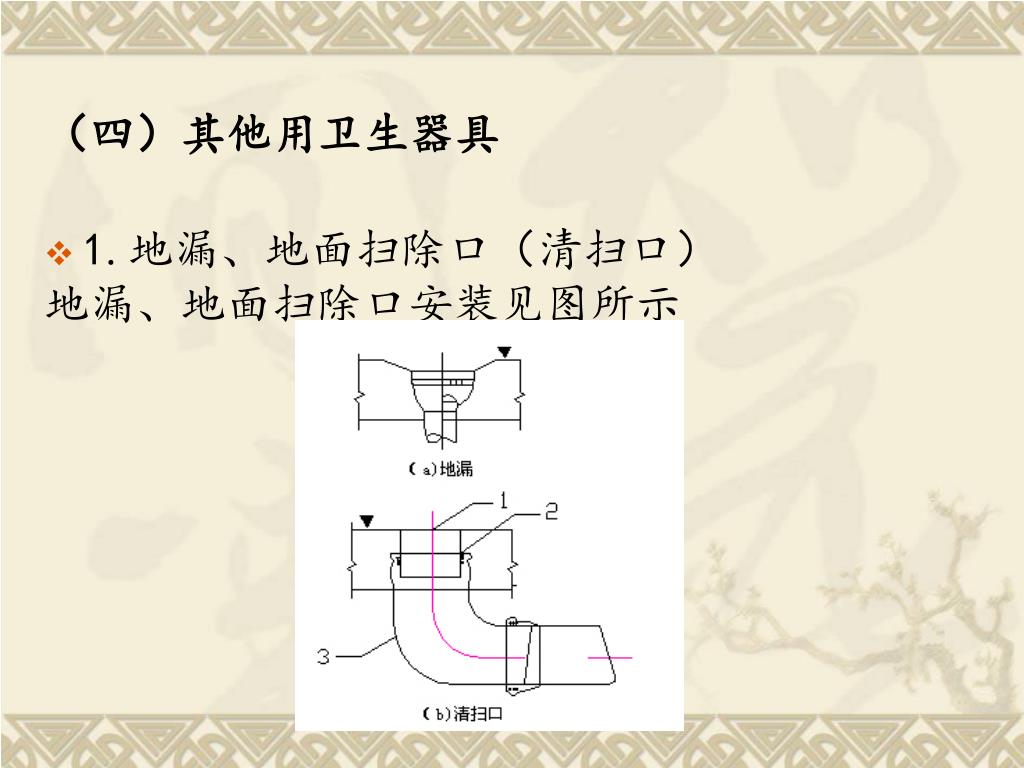

（四）其他用卫生器具 • 1.地漏、地面扫除口（清扫口）地漏、地面扫除口安装见图所示

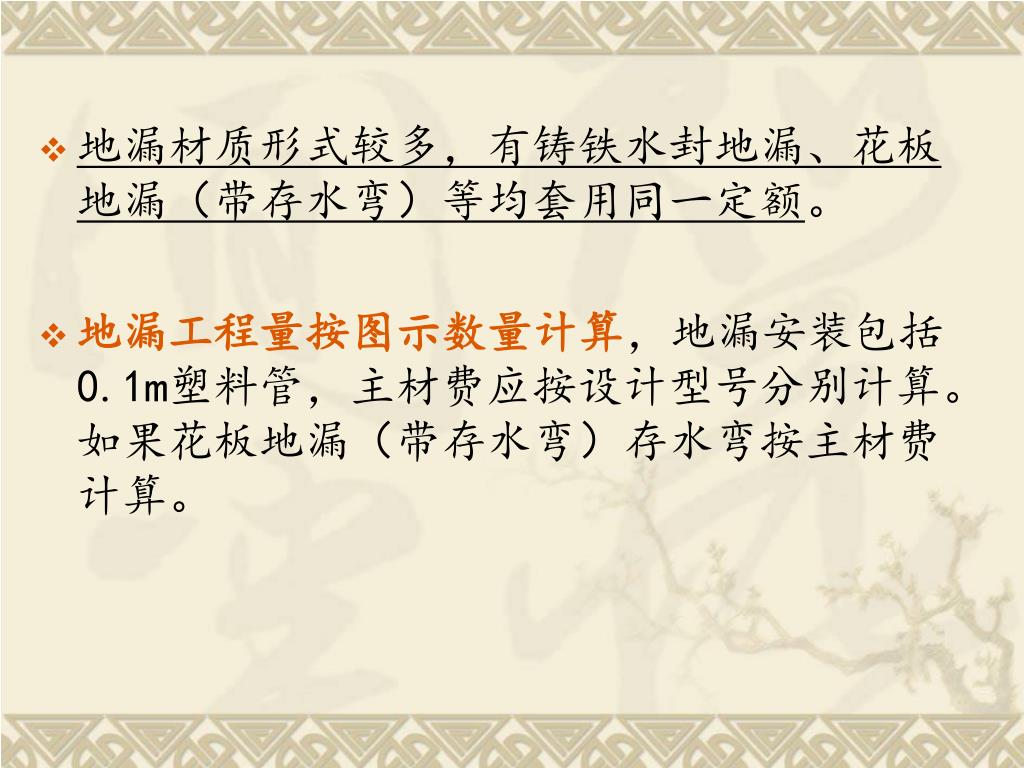

地漏材质形式较多，有铸铁水封地漏、花板地漏（带存水弯）等均套用同一定额。地漏材质形式较多，有铸铁水封地漏、花板地漏（带存水弯）等均套用同一定额。 • 地漏工程量按图示数量计算，地漏安装包括0.1m塑料管，主材费应按设计型号分别计算。如果花板地漏（带存水弯）存水弯按主材费计算。

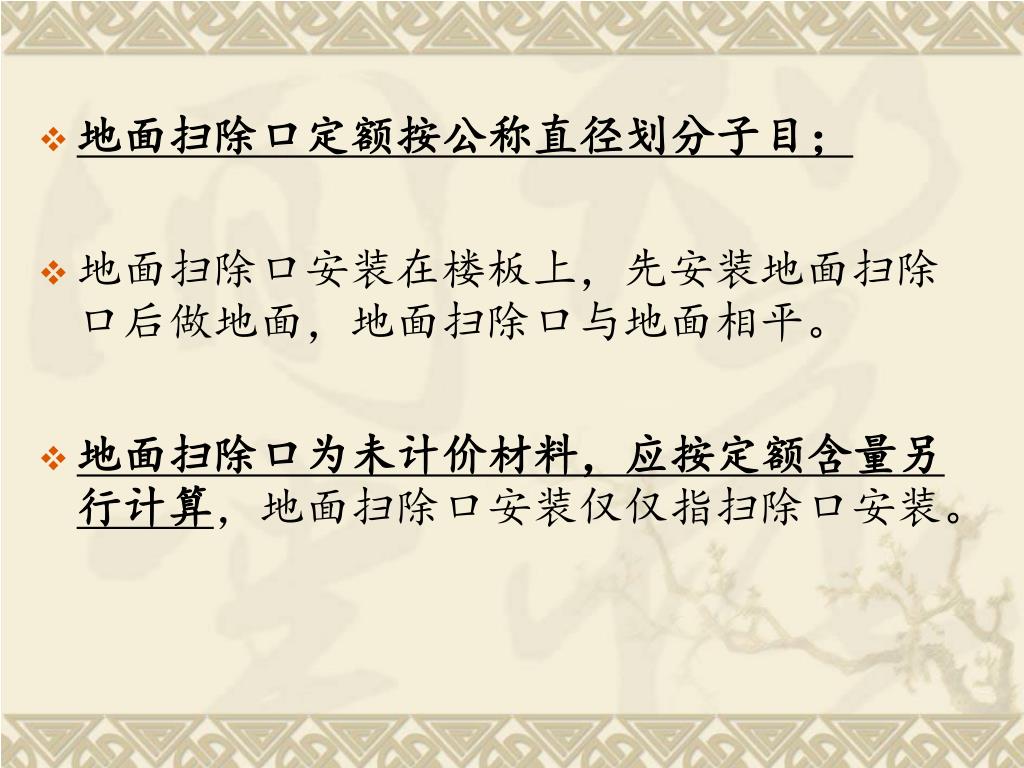

地面扫除口定额按公称直径划分子目； • 地面扫除口安装在楼板上，先安装地面扫除口后做地面，地面扫除口与地面相平。 • 地面扫除口为未计价材料，应按定额含量另行计算，地面扫除口安装仅仅指扫除口安装。

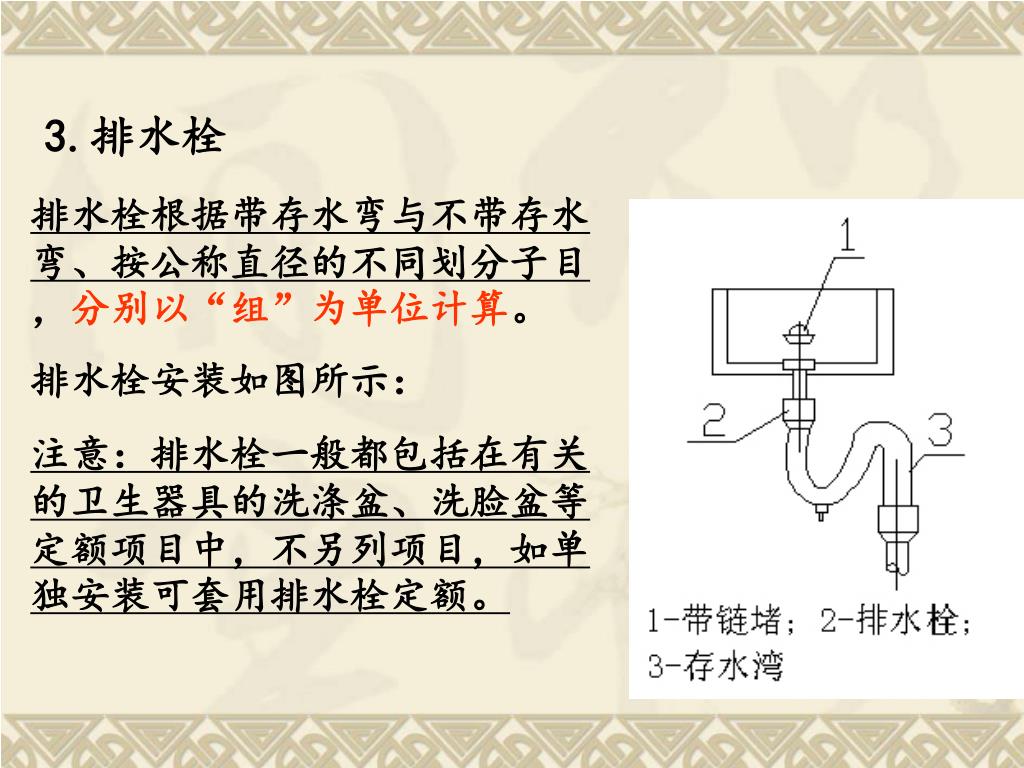

3.排水栓 排水栓根据带存水弯与不带存水弯、按公称直径的不同划分子目，分别以“组”为单位计算。排水栓安装如图所示：注意：排水栓一般都包括在有关的卫生器具的洗涤盆、洗脸盆等定额项目中，不另列项目，如单独安装可套用排水栓定额。

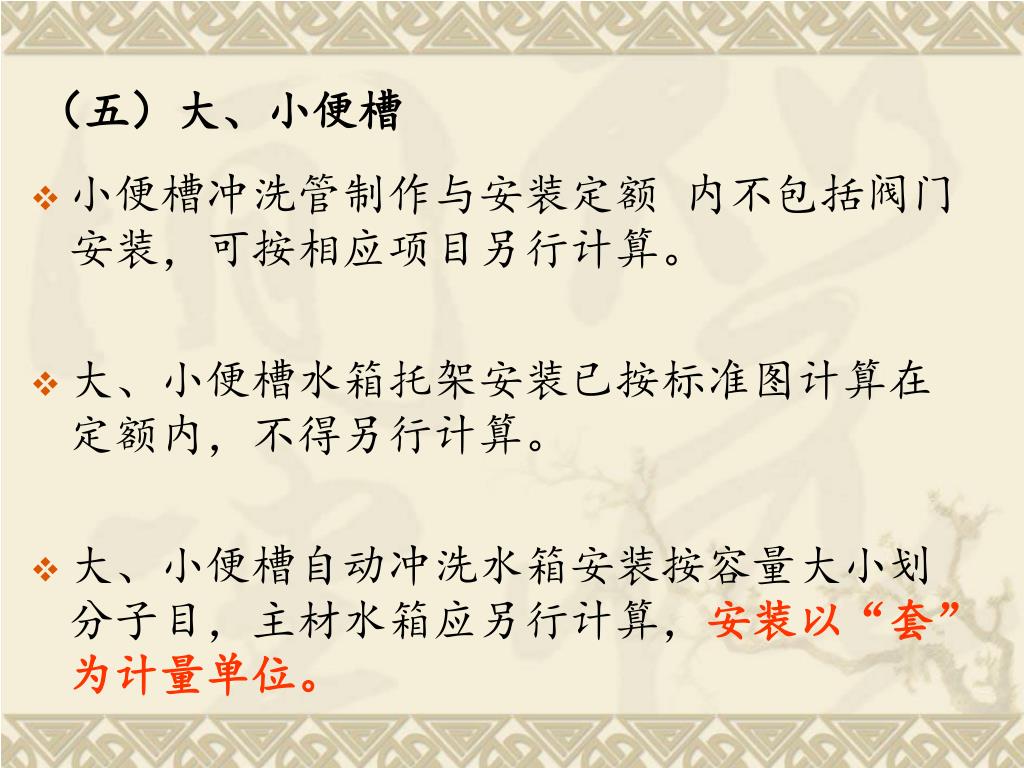

（五）大、小便槽 • 小便槽冲洗管制作与安装定额内不包括阀门安装，可按相应项目另行计算。 • 大、小便槽水箱托架安装已按标准图计算在定额内，不得另行计算。 • 大、小便槽自动冲洗水箱安装按容量大小划分子目，主材水箱应另行计算，安装以“套”为计量单位。

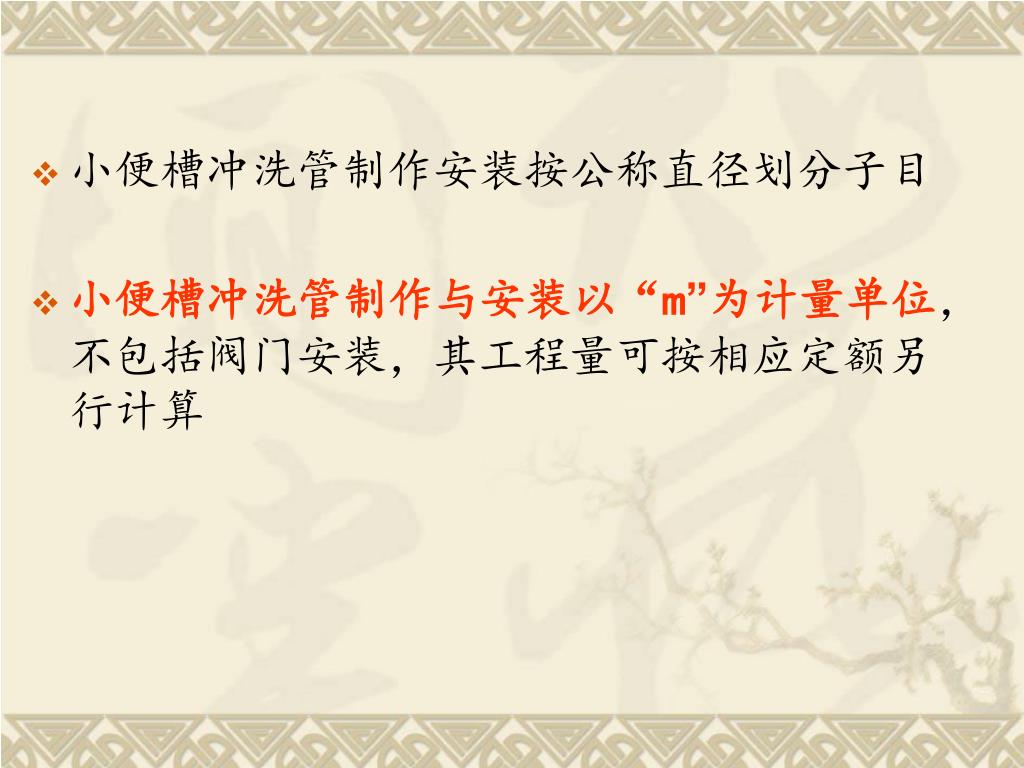

小便槽冲洗管制作安装按公称直径划分子目 • 小便槽冲洗管制作与安装以“m”为计量单位，不包括阀门安装，其工程量可按相应定额另行计算

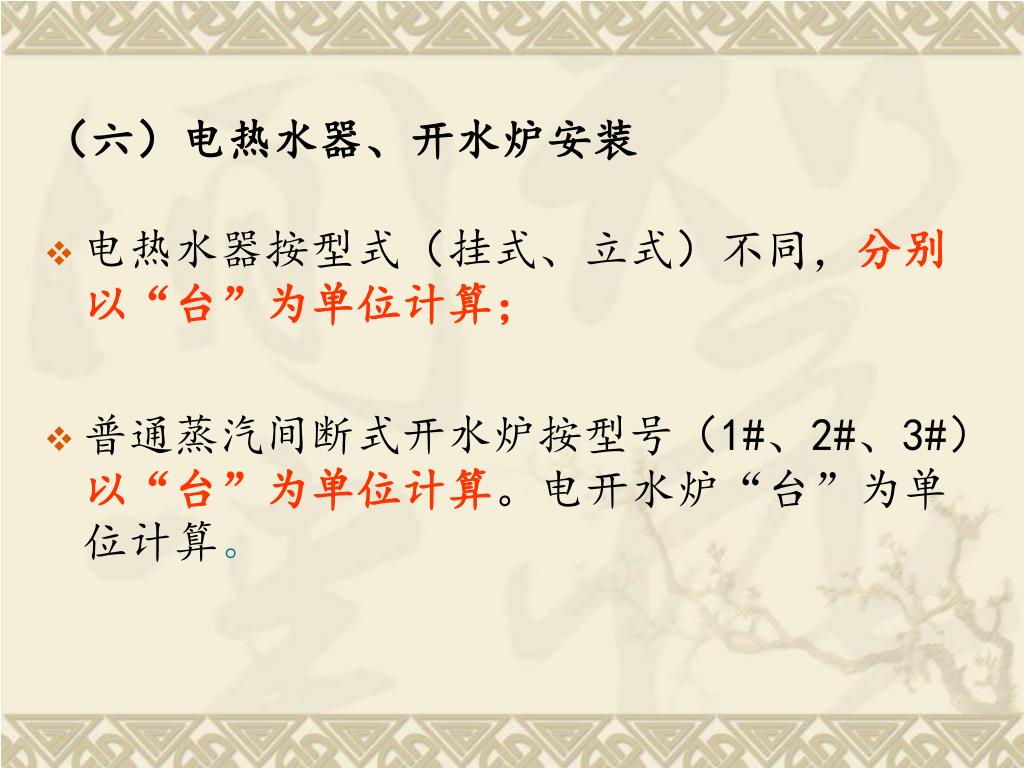

（六）电热水器、开水炉安装 • 电热水器按型式（挂式、立式）不同，分别以“台”为单位计算； • 普通蒸汽间断式开水炉按型号（1#、2#、3#）以“台”为单位计算。电开水炉“台”为单位计算。

（七）容积式水加热器安装 按型号划分子目，分别以 “台”为单位计算（八）蒸汽－水加热器、冷热水混合器安装蒸汽－水加热器、冷热水混合器安装工程量，以“套”为单位计算

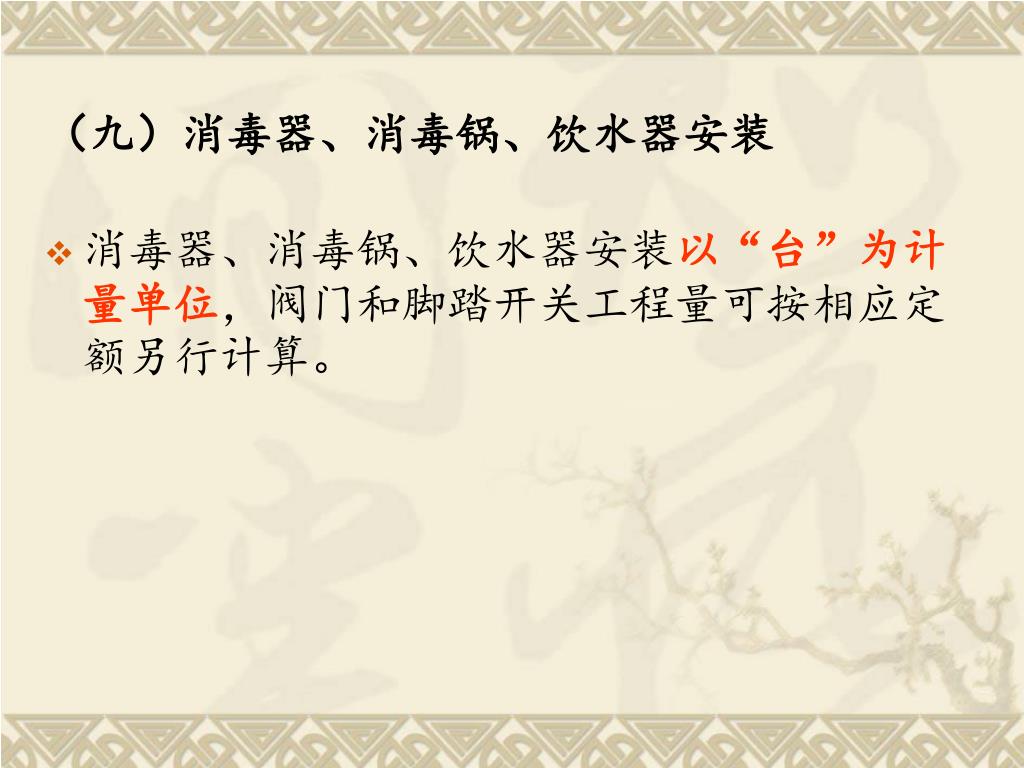

（九）消毒器、消毒锅、饮水器安装 • 消毒器、消毒锅、饮水器安装以“台”为计量单位，阀门和脚踏开关工程量可按相应定额另行计算。

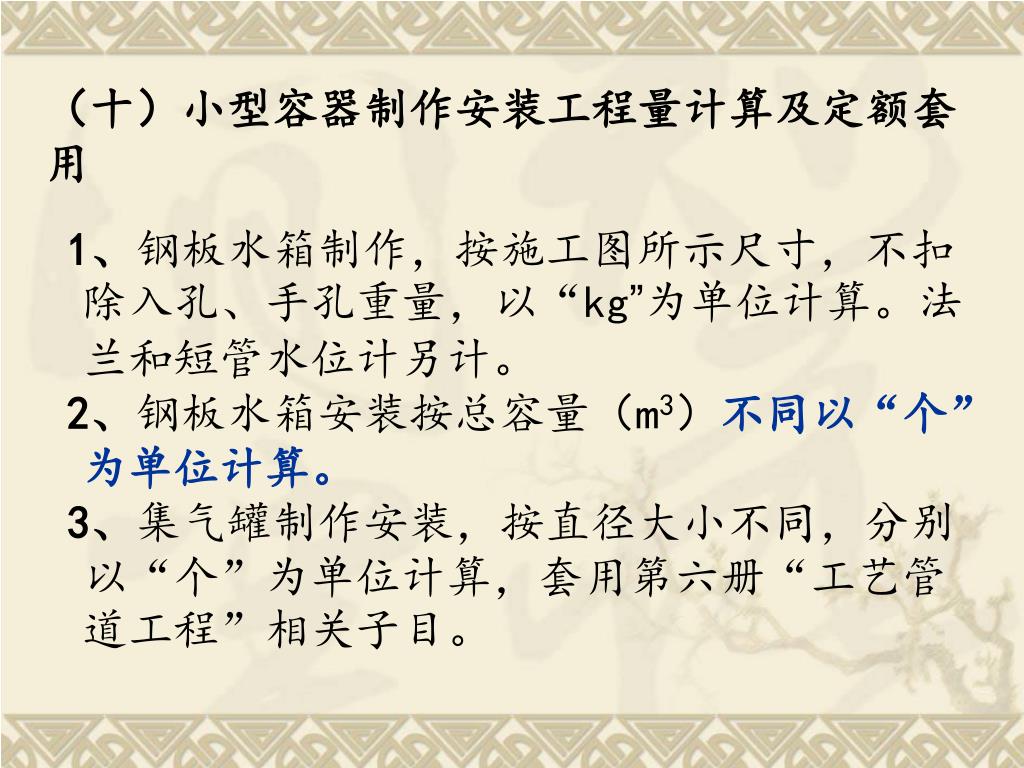

（十）小型容器制作安装工程量计算及定额套用 1、钢板水箱制作，按施工图所示尺寸，不扣除入孔、手孔重量，以“kg”为单位计算。法兰和短管水位计另计。 2、钢板水箱安装按总容量（m3）不同以“个”为单位计算。 3、集气罐制作安装，按直径大小不同，分别以“个”为单位计算，套用第六册“工艺管道工程”相关子目。

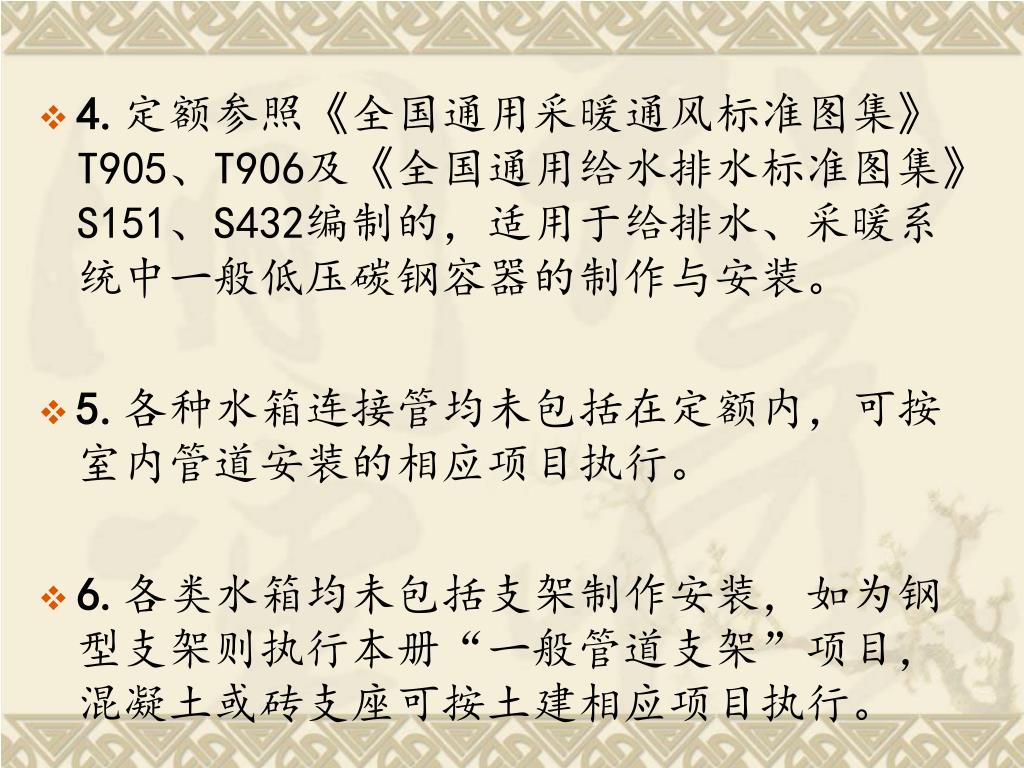

4.定额参照《全国通用采暖通风标准图集》T905、T906及《全国通用给水排水标准图集》S151、S432编制的，适用于给排水、采暖系统中一般低压碳钢容器的制作与安装。4.定额参照《全国通用采暖通风标准图集》T905、T906及《全国通用给水排水标准图集》S151、S432编制的，适用于给排水、采暖系统中一般低压碳钢容器的制作与安装。 • 5.各种水箱连接管均未包括在定额内，可按室内管道安装的相应项目执行。 • 6.各类水箱均未包括支架制作安装，如为钢型支架则执行本册“一般管道支架”项目，混凝土或砖支座可按土建相应项目执行。

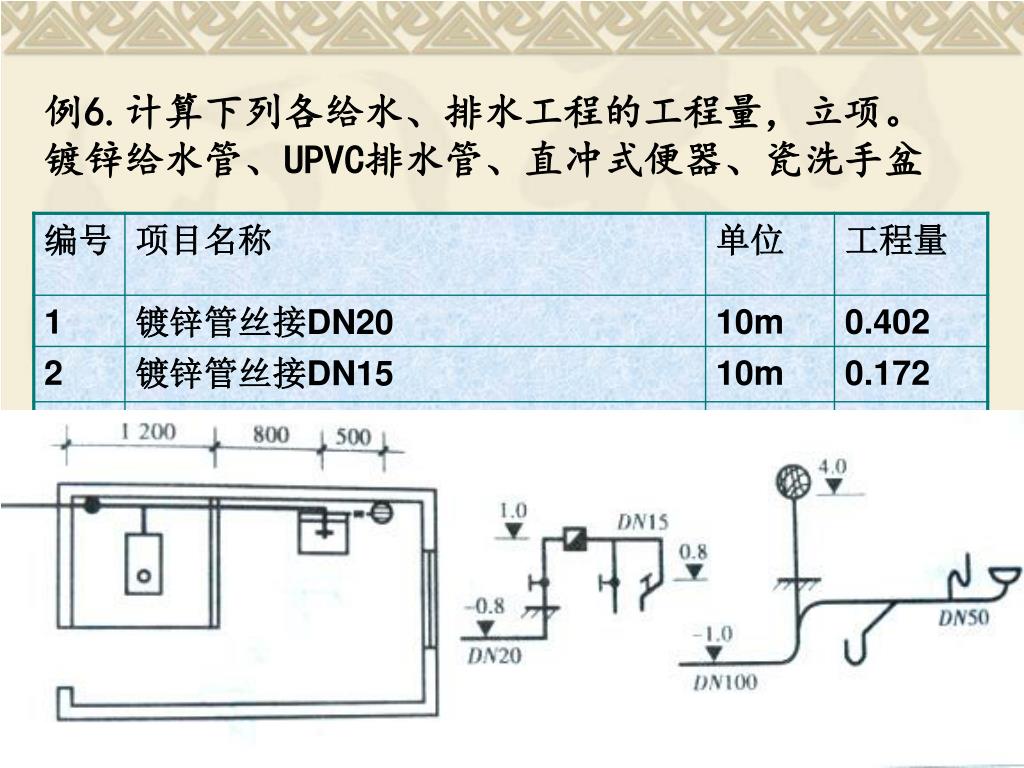

例6.计算下列各给水、排水工程的工程量，立项。镀锌给水管、UPVC排水管、直冲式便器、瓷洗手盆例6.计算下列各给水、排水工程的工程量，立项。镀锌给水管、UPVC排水管、直冲式便器、瓷洗手盆

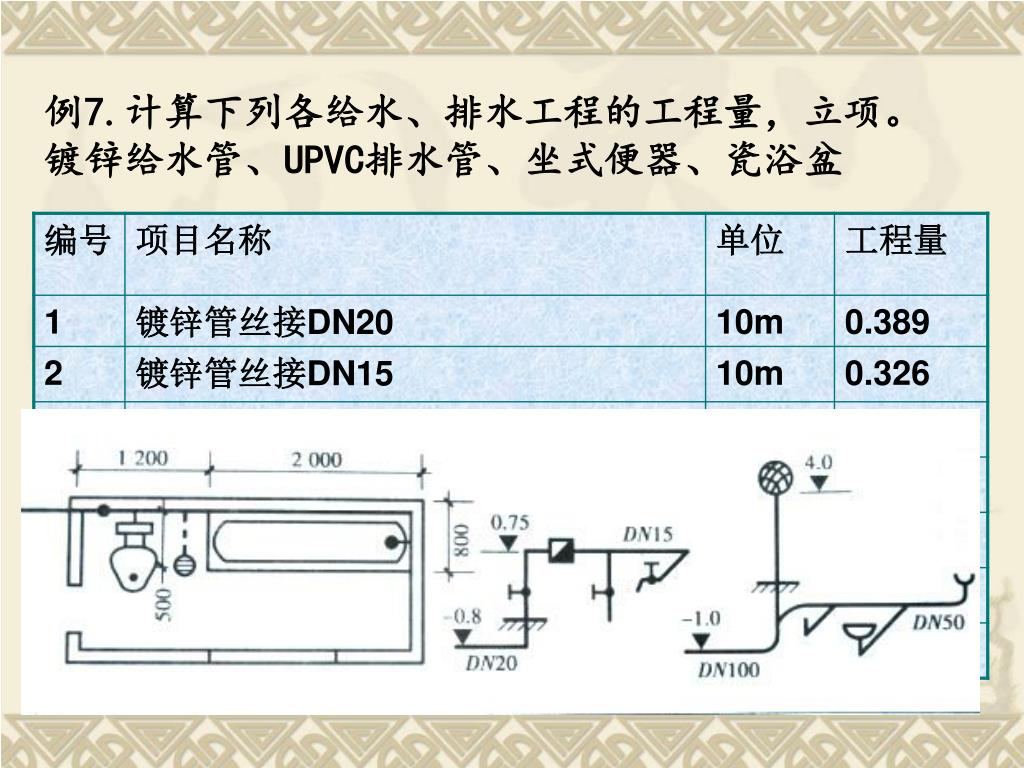

例7.计算下列各给水、排水工程的工程量，立项。镀锌给水管、UPVC排水管、坐式便器、瓷浴盆例7.计算下列各给水、排水工程的工程量，立项。镀锌给水管、UPVC排水管、坐式便器、瓷浴盆
