压力表的分类

压力表的分类. 压力表的分类. 按表盘直径的分类. φ40mm φ60mm φ100mm φ150mm φ200mm φ250mm. 径向压力表 Ⅰ 型. 压力表的分类. 按结构形式分成八种类型. 压力表的分类. 轴向偏心压力表 Ⅱ 型. 压力表的分类. 轴向同心压力表 Ⅲ 型. 压力表的分类. 轴向前边偏心压力表 Ⅳ 型. 压力表的分类. 轴向同心前边压力表 Ⅴ 型. 压力表的分类. 径向后边压力表 Ⅵ 型. 压力表的分类. 轴向后边压力表 Ⅶ 型. 压力表的分类. 径向前边压力表 Ⅷ 型.

alain
Download Presentation

压力表的分类

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

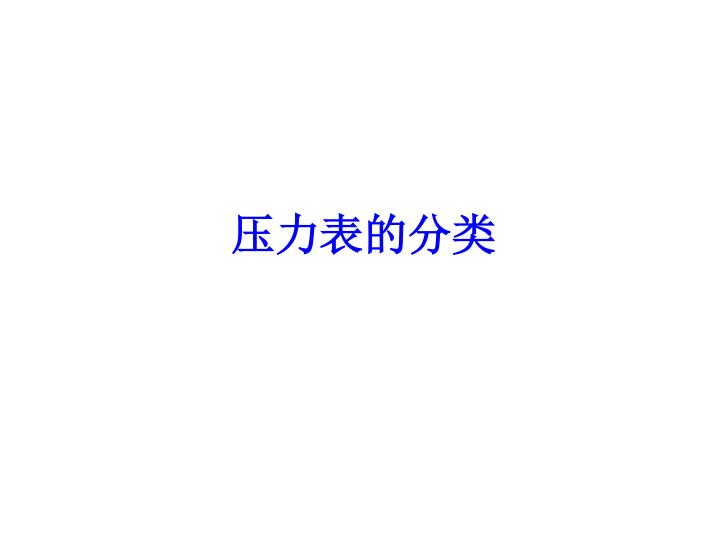

  1. 压力表的分类

  2. 压力表的分类 按表盘直径的分类 φ40mm φ60mm φ100mm φ150mm φ200mm φ250mm

  3. 径向压力表 Ⅰ型 压力表的分类 按结构形式分成八种类型

  4. 压力表的分类 轴向偏心压力表 Ⅱ型

  5. 压力表的分类 轴向同心压力表Ⅲ型

  6. 压力表的分类 轴向前边偏心压力表 Ⅳ型

  7. 压力表的分类 轴向同心前边压力表 Ⅴ型

  8. 压力表的分类 径向后边压力表 Ⅵ型

  9. 压力表的分类 轴向后边压力表 Ⅶ型

  10. 压力表的分类 径向前边压力表 Ⅷ型

  11. 压力表的分类 按适用介质分类，常用的有以下6种： 1，普通压力表（用于水、空气、油等） 2，氧气压力表（用于氧气）代表色：蓝色 3，乙炔压力表（用于乙炔气） 代表色：白色 4，氨用压力表（用于氨气、液氨）代表色：黄色 5，氢气压力表（用于氢气）代表色：绿色 6，氯气压力表（用于氯气、液氯）代表色：褐色 7，燃烧气压力表（用于可燃气体）代表色：红色

  12. 压力表的分类 按精度等级分类： 一、精密压力表 0.1级、0.16级、0.25级、0.4级四个等级 常用的为： 0.25级、0.4级 二、一般压力表 1.0级、1.6（1.5）级、2.5级、4.0级四个等级 常用的为： 1.6（1.5）级、2.5级

  13. 压力表的分类 按压力表量程分类： 一、真空表、真空压力表 -0.1～0，0.15，0.24，0.3，0.5，0.9，1.5，2.4MPa 二、微压表 0 ～10，16，25，40，60KPa 三、低压压力表 0.1，0.16，0.25，0.4，0.6，1，1.6，2.5，4，6MPa 四、中压压力表 10，16，25，40，60MPa 五、高压压力表 100，160，220，250,400MPa 六、超高压压力表 600，1000MPa
