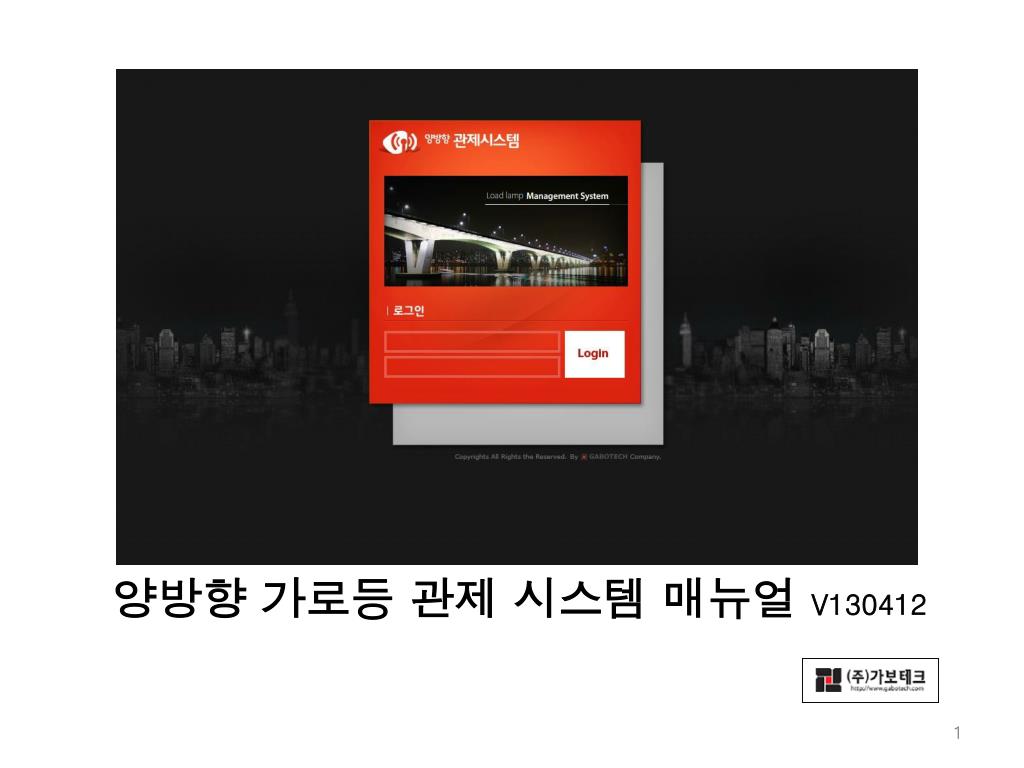

양방향 가로등 관제 시스템 매뉴얼 V130412

1. 양방향 가로등 관제 시스템 매뉴얼 V130412

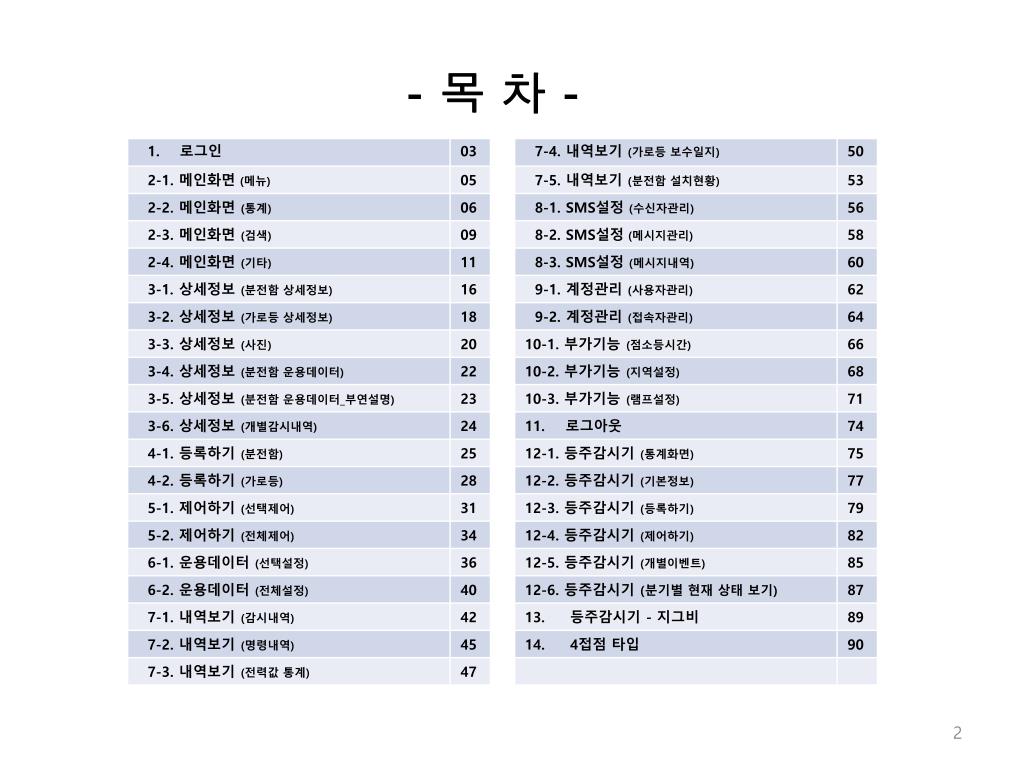

2. - 목 차 -

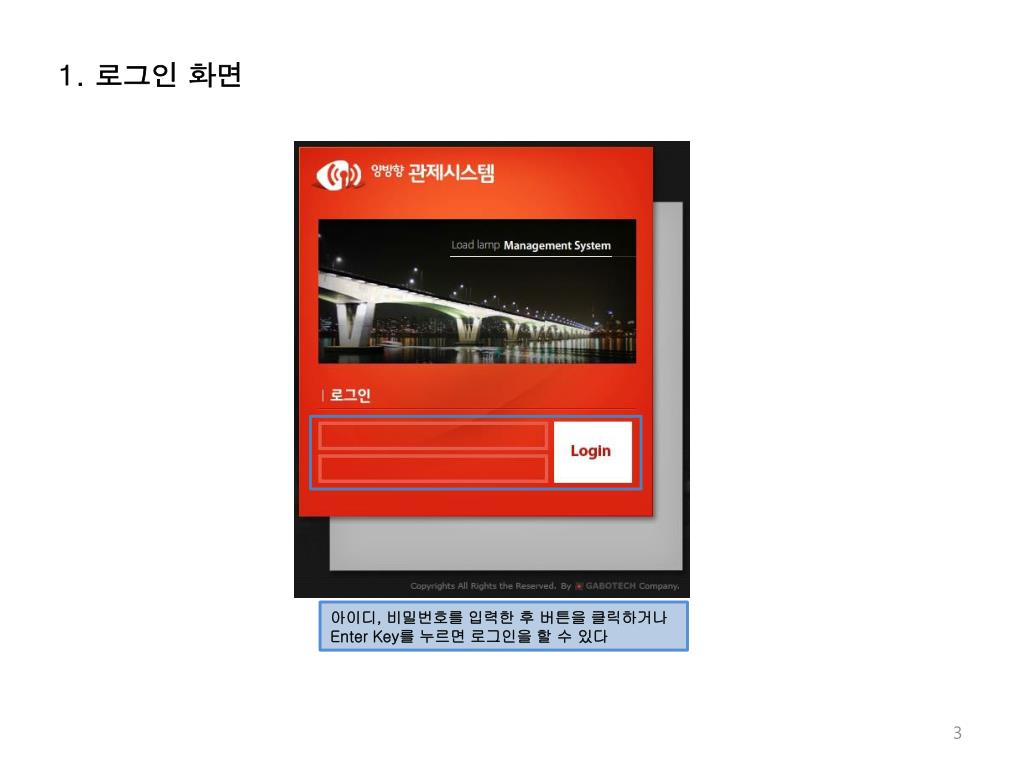

3. 1. 로그인 화면 아이디, 비밀번호를 입력한 후 버튼을 클릭하거나 Enter Key를 누르면 로그인을 할 수 있다

4. 1. 로그인 화면 로그인 후 나타나는 정보창 접속한 IP, ID, 권한, 지자체 등을 알려준다 로그인 후 나타나는 버튼 버튼들 중에서 원하는 버튼을 클릭하면 관제에 접속할 수 있다 권한이 없는 경우에는 버튼을 클릭하여도 관제에 접속할 수 없다

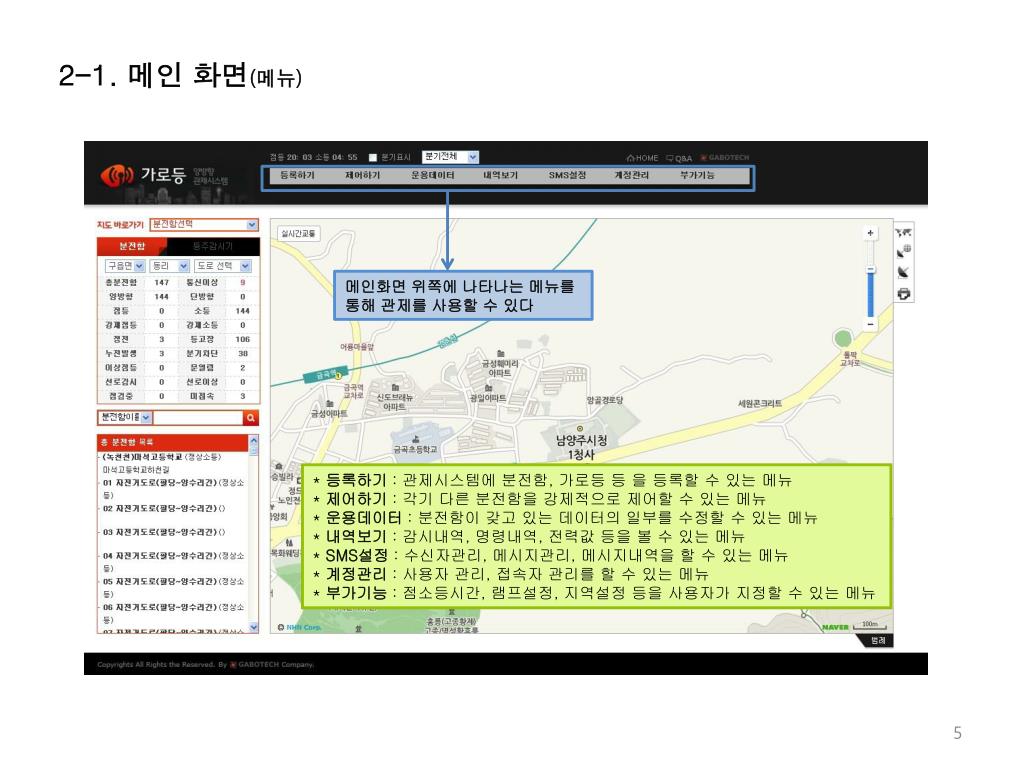

5. 2-1. 메인 화면(메뉴) 메인화면 위쪽에 나타나는 메뉴를 통해 관제를 사용할 수 있다 * 등록하기: 관제시스템에 분전함, 가로등 등 을 등록할 수 있는 메뉴 * 제어하기: 각기 다른 분전함을 강제적으로 제어할 수 있는 메뉴 * 운용데이터: 분전함이 갖고 있는 데이터의 일부를 수정할 수 있는 메뉴 * 내역보기: 감시내역, 명령내역, 전력값 등을 볼 수 있는 메뉴 * SMS설정: 수신자관리, 메시지관리, 메시지내역을 할 수 있는 메뉴 * 계정관리: 사용자 관리, 접속자 관리를 할 수 있는 메뉴 * 부가기능: 점소등시간, 램프설정, 지역설정 등을 사용자가 지정할 수 있는 메뉴

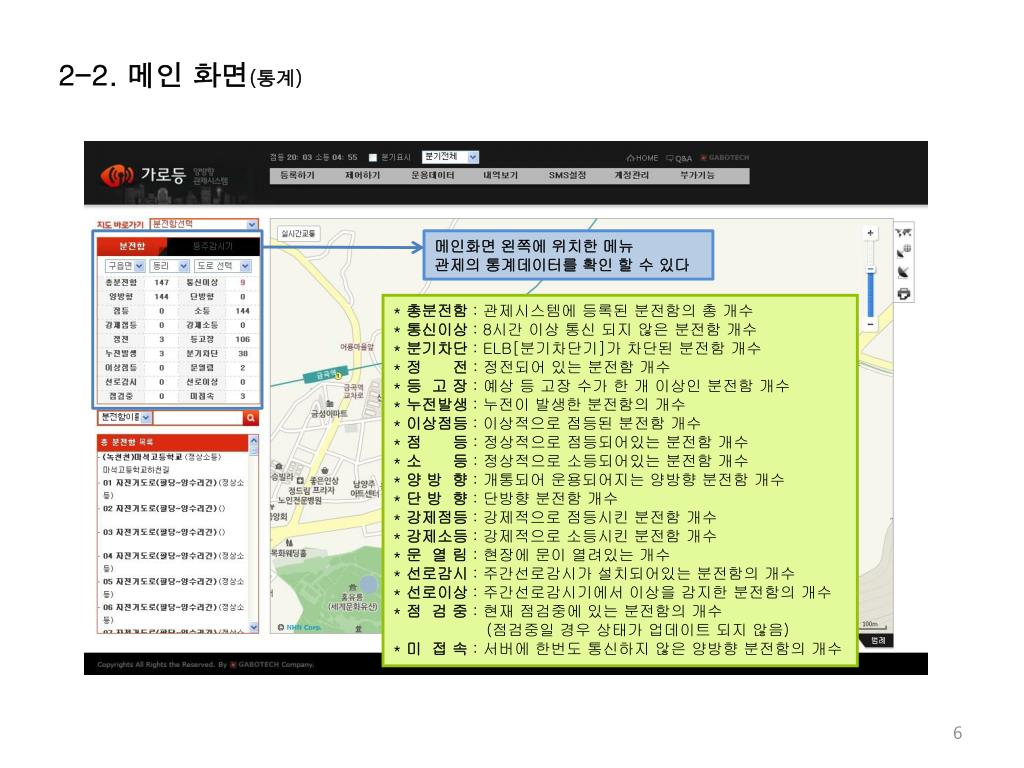

6. 2-2. 메인 화면(통계) 메인화면 왼쪽에 위치한 메뉴 관제의 통계데이터를 확인 할 수 있다 * 총분전함: 관제시스템에 등록된 분전함의 총 개수 * 통신이상: 8시간 이상 통신 되지 않은 분전함 개수 * 분기차단: ELB[분기차단기]가 차단된 분전함 개수 * 정 전 : 정전되어 있는 분전함 개수 * 등 고 장 : 예상 등 고장 수가 한 개 이상인 분전함 개수 * 누전발생: 누전이 발생한 분전함의 개수 * 이상점등: 이상적으로 점등된 분전함 개수 * 점 등: 정상적으로 점등되어있는 분전함 개수 * 소 등: 정상적으로 소등되어있는 분전함 개수 * 양 방 향 : 개통되어 운용되어지는 양방향 분전함 개수 * 단 방 향 : 단방향 분전함 개수 * 강제점등: 강제적으로 점등시킨 분전함 개수 * 강제소등: 강제적으로 소등시킨 분전함 개수 * 문 열 림 : 현장에 문이 열려있는 개수 * 선로감시 : 주간선로감시가 설치되어있는 분전함의 개수 * 선로이상 : 주간선로감시기에서 이상을 감지한 분전함의 개수 * 점 검 중 : 현재 점검중에 있는 분전함의 개수 (점검중일 경우 상태가 업데이트 되지 않음) * 미 접 속 : 서버에 한번도 통신하지 않은 양방향 분전함의 개수

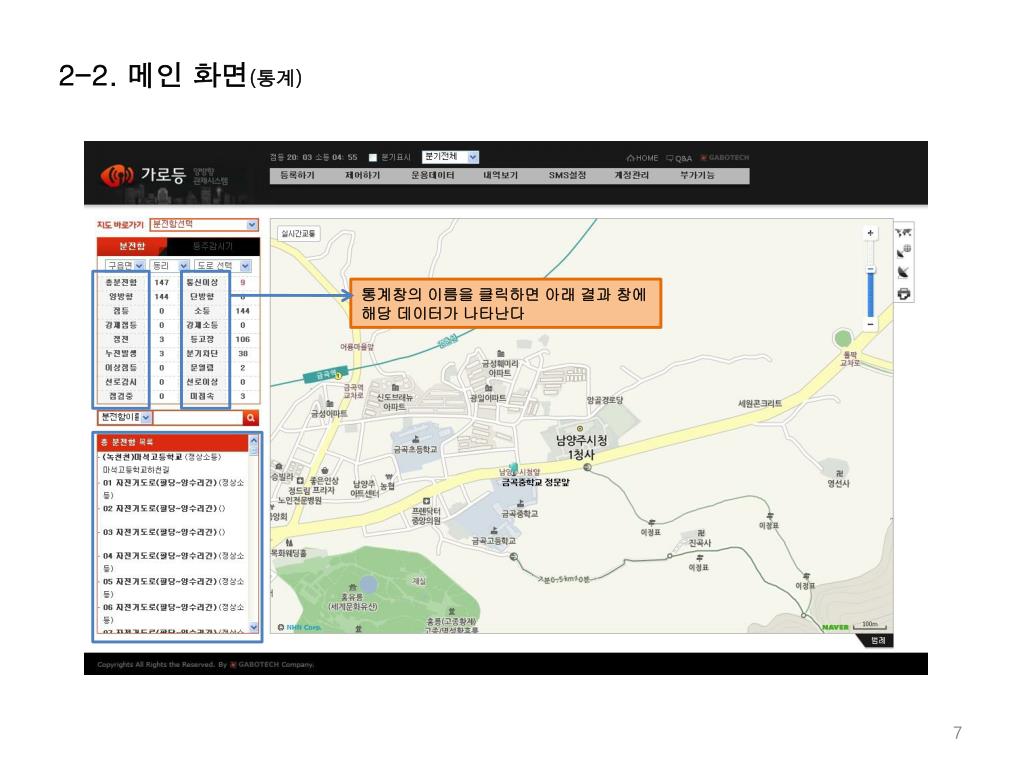

7. 2-2. 메인 화면(통계) 통계창의 이름을 클릭하면 아래 결과 창에 해당 데이터가 나타난다

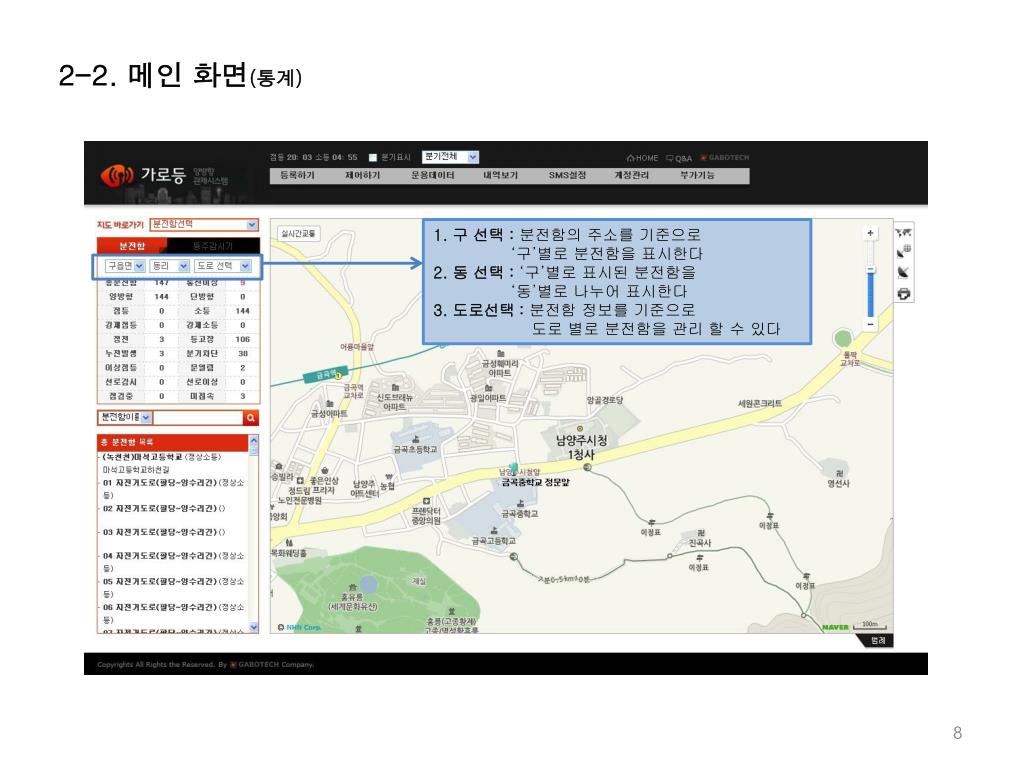

8. 2-2. 메인 화면(통계) 1. 구 선택 : 분전함의 주소를 기준으로 ‘구’별로 분전함을 표시한다 2. 동 선택 : ‘구’별로 표시된 분전함을 ‘동’별로 나누어 표시한다 3. 도로선택 : 분전함 정보를 기준으로 도로 별로 분전함을 관리 할 수 있다

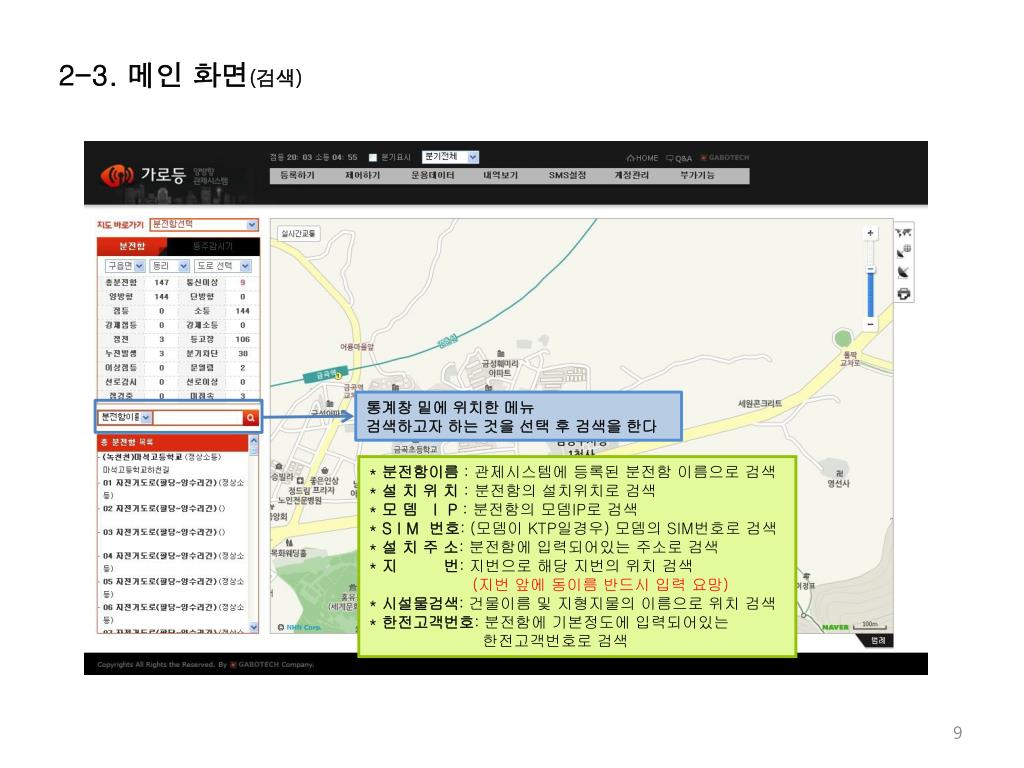

9. 2-3. 메인 화면(검색) 통계창 밑에 위치한 메뉴 검색하고자 하는 것을 선택 후 검색을 한다 * 분전함이름: 관제시스템에 등록된 분전함 이름으로 검색 *설 치 위 치: 분전함의 설치위치로 검색 * 모 뎀 I P: 분전함의 모뎀IP로 검색 *S I M 번호: (모뎀이 KTP일경우) 모뎀의 SIM번호로 검색 * 설 치 주 소: 분전함에 입력되어있는 주소로 검색 * 지 번: 지번으로 해당 지번의 위치 검색 (지번 앞에 동이름 반드시 입력 요망) * 시설물검색: 건물이름 및 지형지물의 이름으로 위치 검색 * 한전고객번호: 분전함에 기본정도에 입력되어있는 한전고객번호로 검색

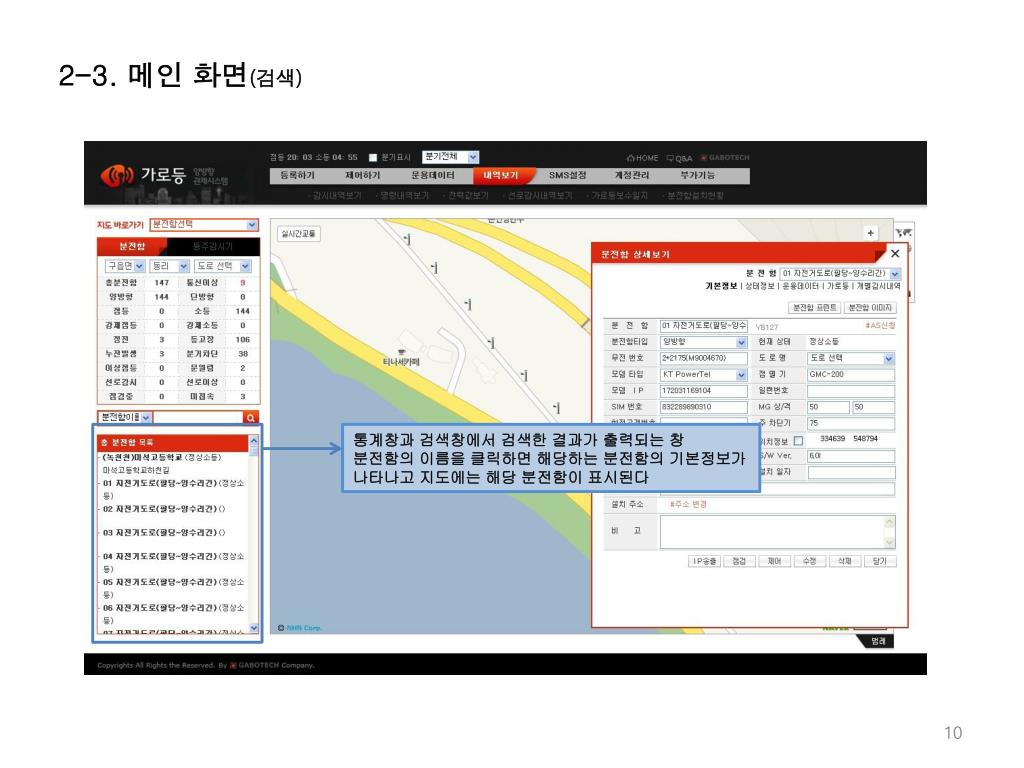

10. 2-3. 메인 화면(검색) 통계창과 검색창에서 검색한 결과가 출력되는 창 분전함의 이름을 클릭하면 해당하는 분전함의 기본정보가 나타나고 지도에는 해당 분전함이 표시된다

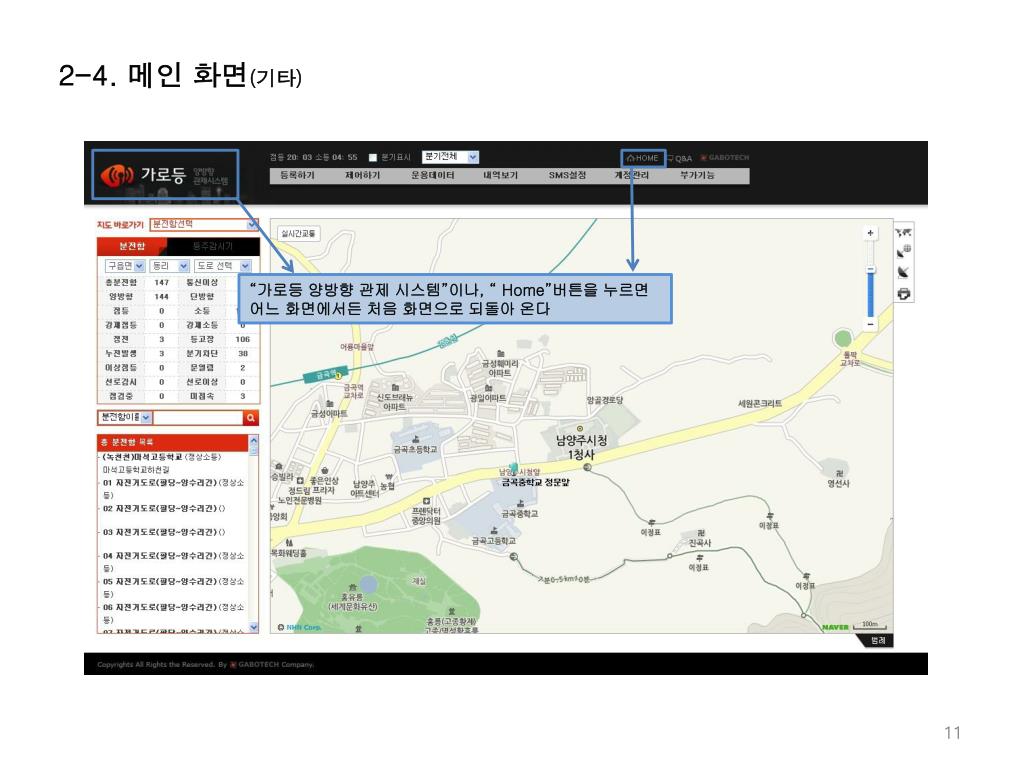

11. 2-4. 메인 화면(기타) “가로등 양방향 관제 시스템”이나, “ Home”버튼을 누르면 어느 화면에서든 처음 화면으로 되돌아 온다

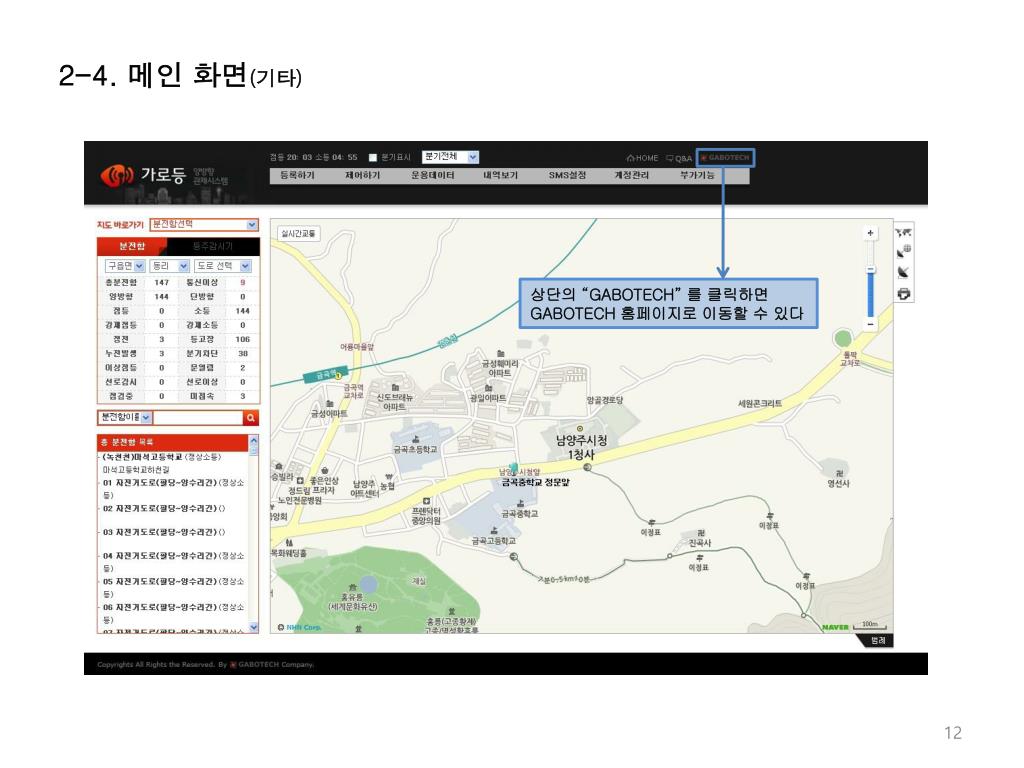

12. 2-4. 메인 화면(기타) 상단의 “GABOTECH” 를 클릭하면 GABOTECH 홈페이지로 이동할 수 있다

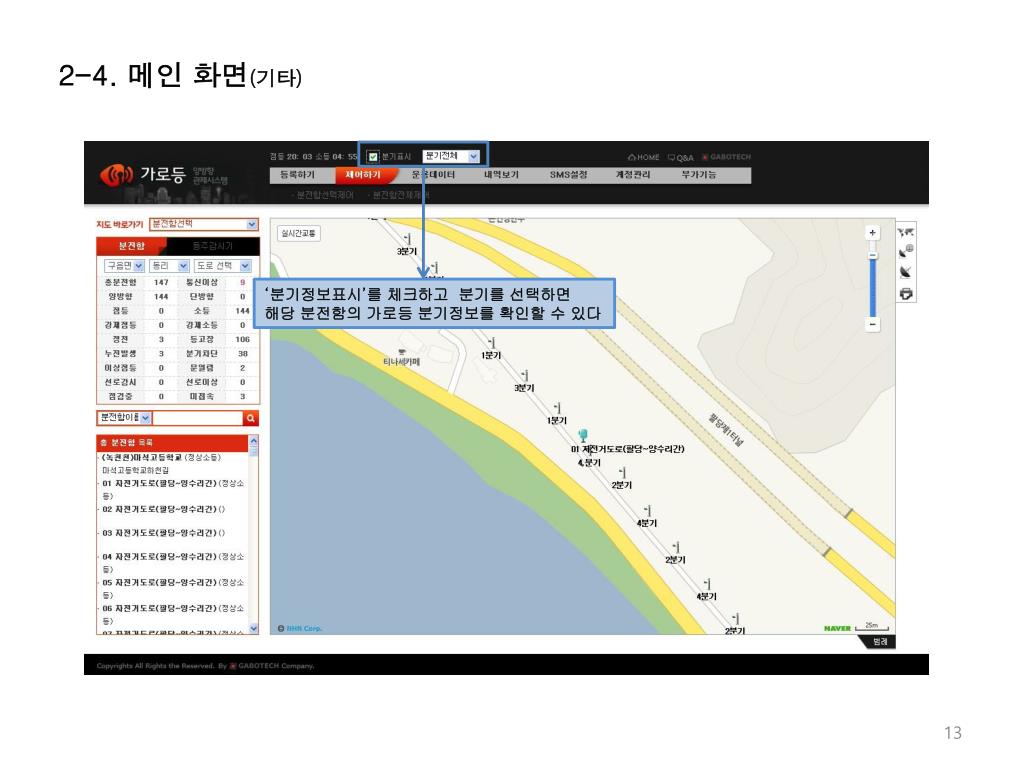

13. 2-4. 메인 화면(기타) ‘분기정보표시’를체크하고 분기를 선택하면 해당 분전함의 가로등 분기정보를 확인할 수 있다

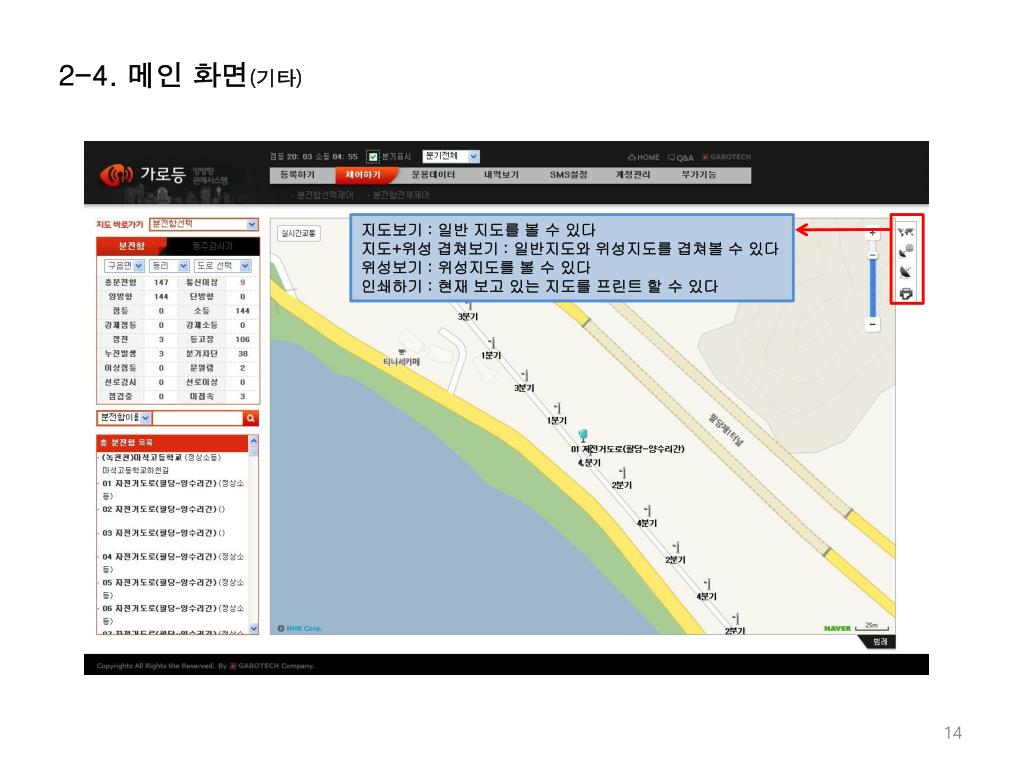

14. 2-4. 메인 화면(기타) 지도보기 : 일반 지도를 볼 수 있다 지도+위성 겹쳐보기 : 일반지도와 위성지도를 겹쳐볼 수 있다 위성보기 : 위성지도를 볼 수 있다 인쇄하기 : 현재 보고 있는 지도를 프린트 할 수 있다

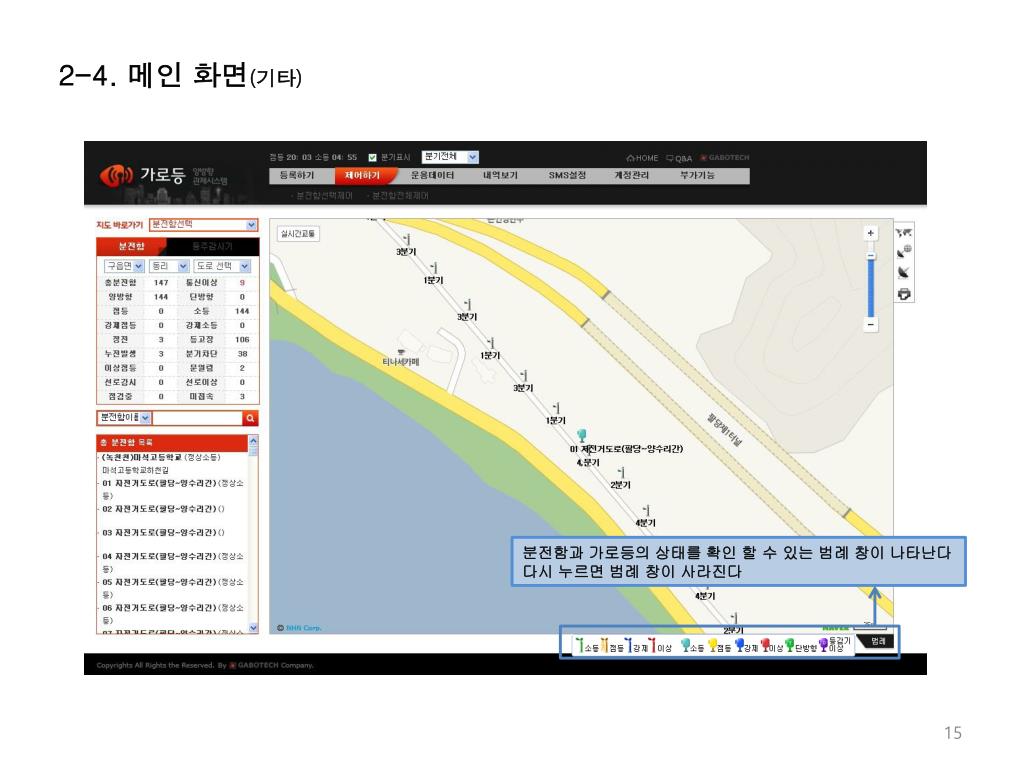

15. 2-4. 메인 화면(기타) 분전함과 가로등의 상태를 확인 할 수 있는 범례 창이 나타난다 다시 누르면 범례 창이 사라진다

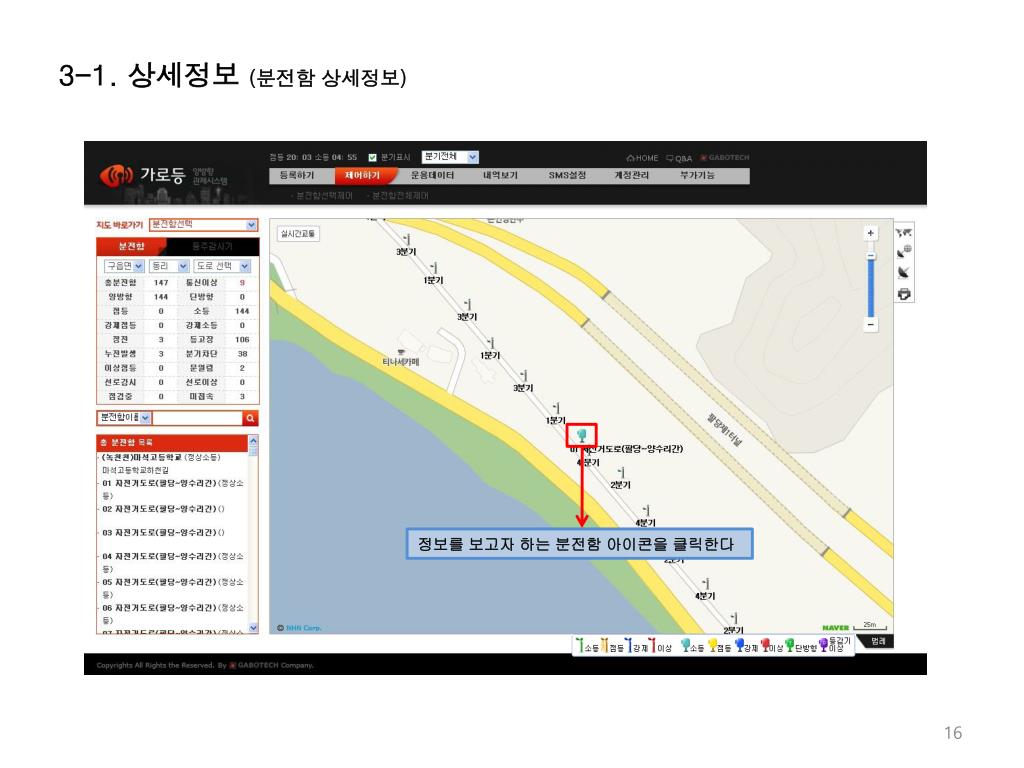

16. 3-1. 상세정보 (분전함 상세정보) 정보를 보고자 하는 분전함 아이콘을 클릭한다

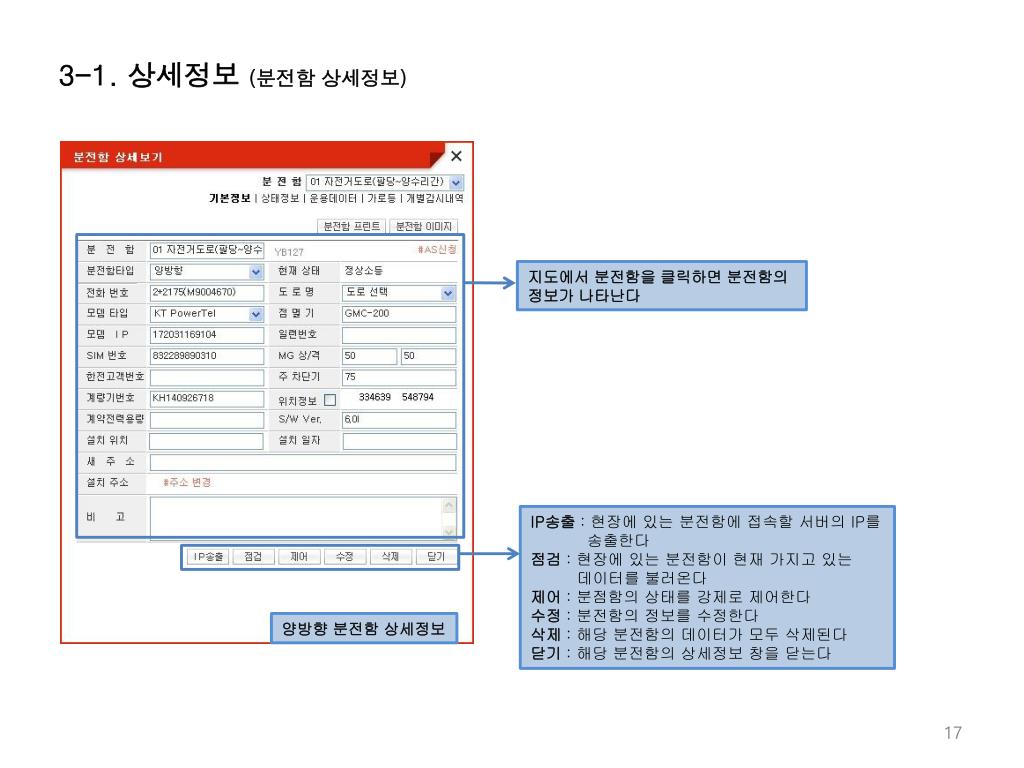

17. 3-1. 상세정보 (분전함 상세정보) 지도에서 분전함을 클릭하면 분전함의 정보가 나타난다 IP송출: 현장에 있는 분전함에 접속할 서버의 IP를 송출한다 점검: 현장에 있는 분전함이 현재 가지고 있는 데이터를 불러온다 제어: 분점함의 상태를 강제로 제어한다 수정: 분전함의 정보를 수정한다 삭제: 해당 분전함의 데이터가 모두 삭제된다 닫기 : 해당 분전함의 상세정보 창을 닫는다 양방향 분전함 상세정보

18. 3-2. 상세정보 (가로등 상세정보) 정보를 보고자 하는 가로등 아이콘을 클릭한다

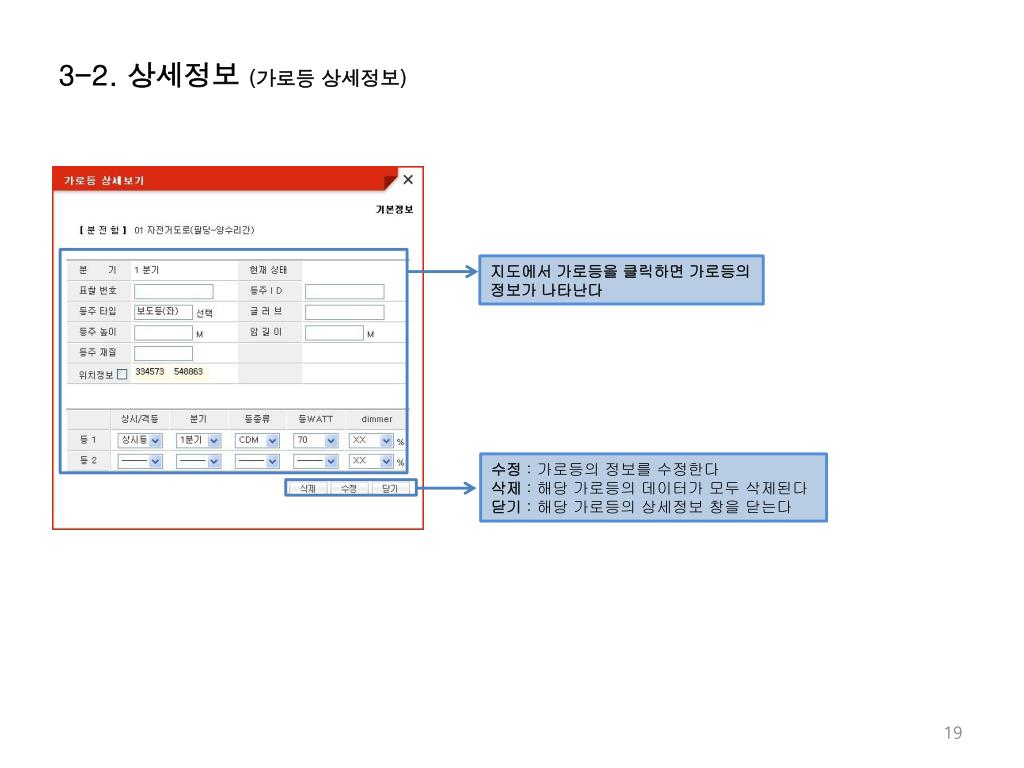

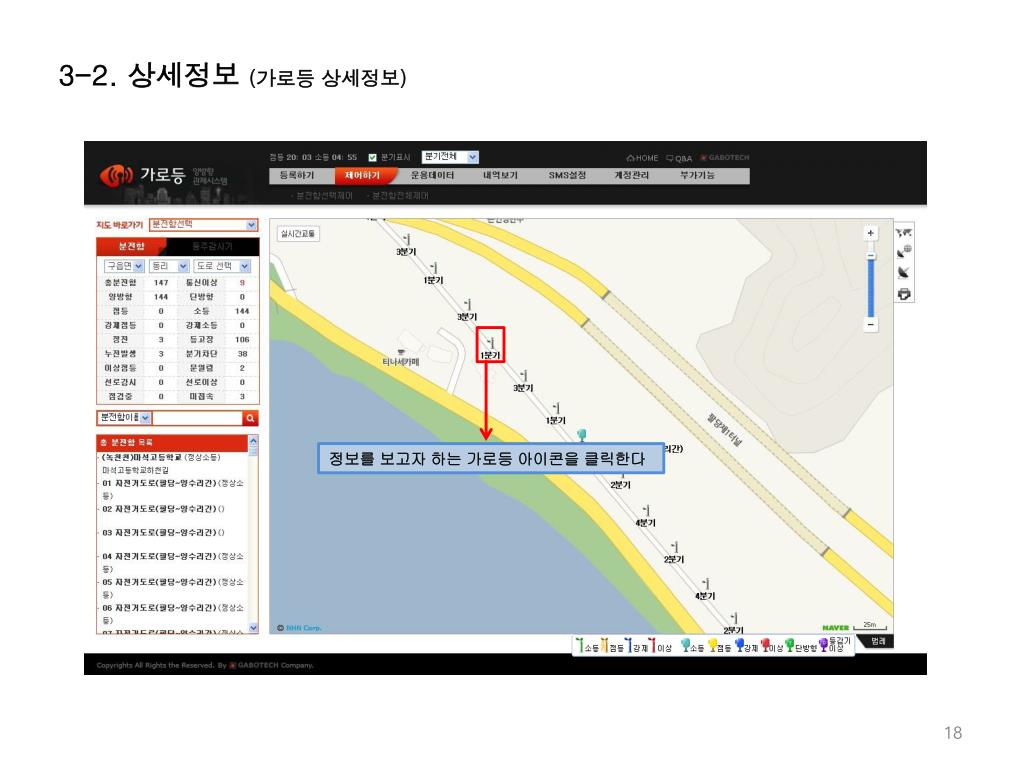

19. 3-2. 상세정보 (가로등 상세정보) 지도에서 가로등을 클릭하면 가로등의 정보가 나타난다 수정: 가로등의 정보를 수정한다 삭제: 해당 가로등의 데이터가 모두 삭제된다 닫기 : 해당 가로등의 상세정보 창을 닫는다

20. 3-3. 상세정보 (사진) “분전함이미지”버튼을 클릭 “찾아보기”버튼을 클릭

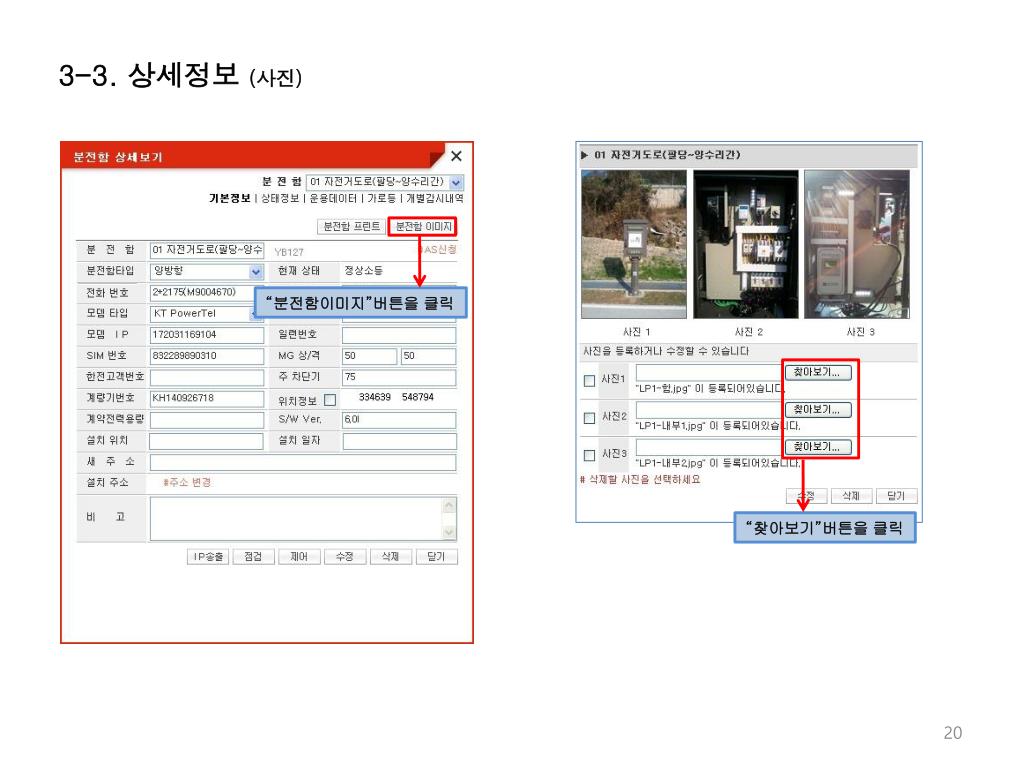

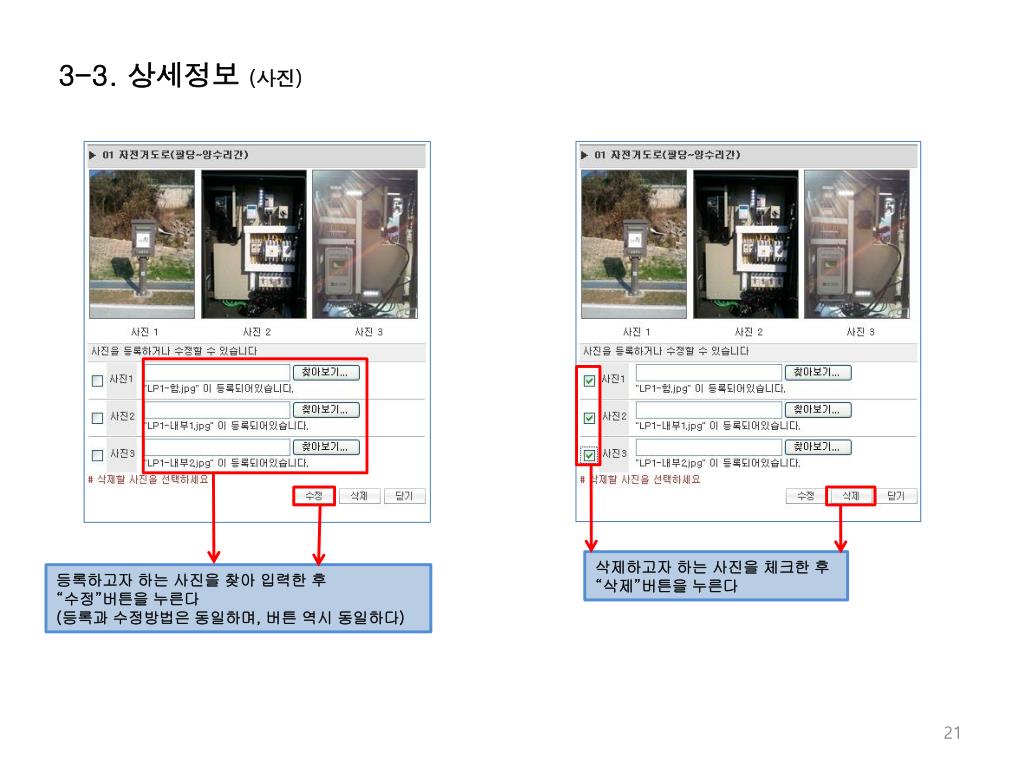

21. 3-3. 상세정보 (사진) 삭제하고자 하는 사진을 체크한 후 “삭제”버튼을 누른다 등록하고자 하는 사진을 찾아 입력한 후 “수정”버튼을 누른다 (등록과 수정방법은 동일하며, 버튼 역시 동일하다)

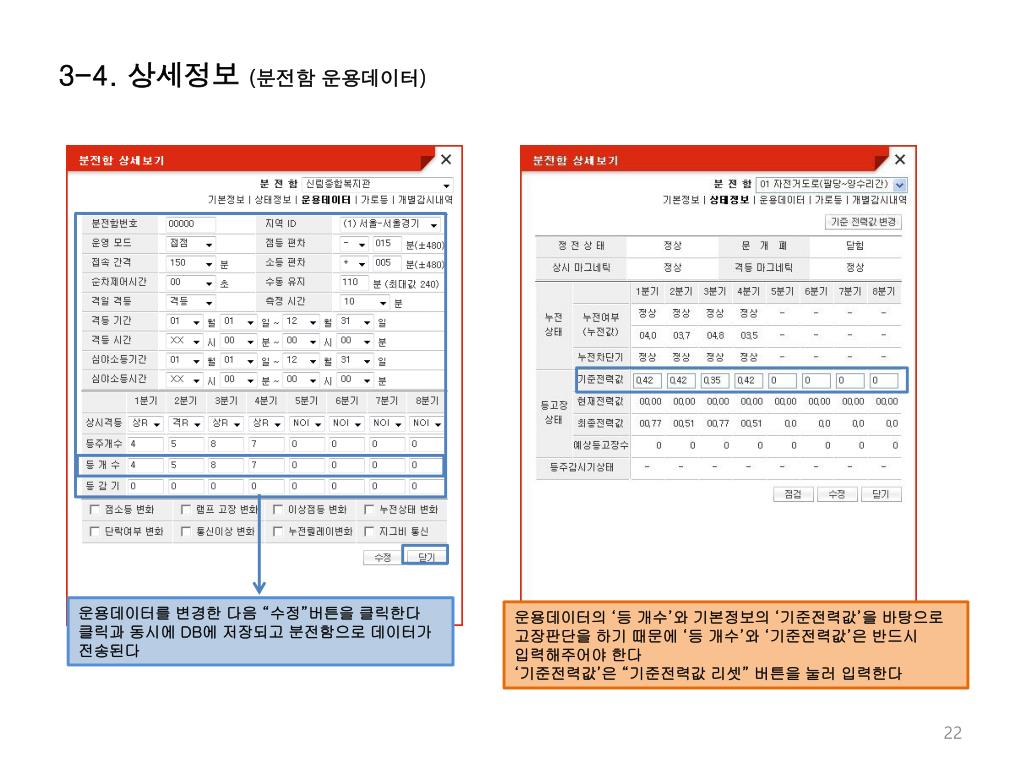

22. 3-4. 상세정보 (분전함 운용데이터) 운용데이터를 변경한 다음 “수정”버튼을 클릭한다 클릭과 동시에 DB에 저장되고 분전함으로 데이터가 전송된다 운용데이터의 ‘등 개수’와 기본정보의 ‘기준전력값’을 바탕으로 고장판단을 하기 때문에 ‘등 개수’와 ‘기준전력값’은 반드시 입력해주어야 한다 ‘기준전력값’은 “기준전력값 리셋” 버튼을 눌러 입력한다

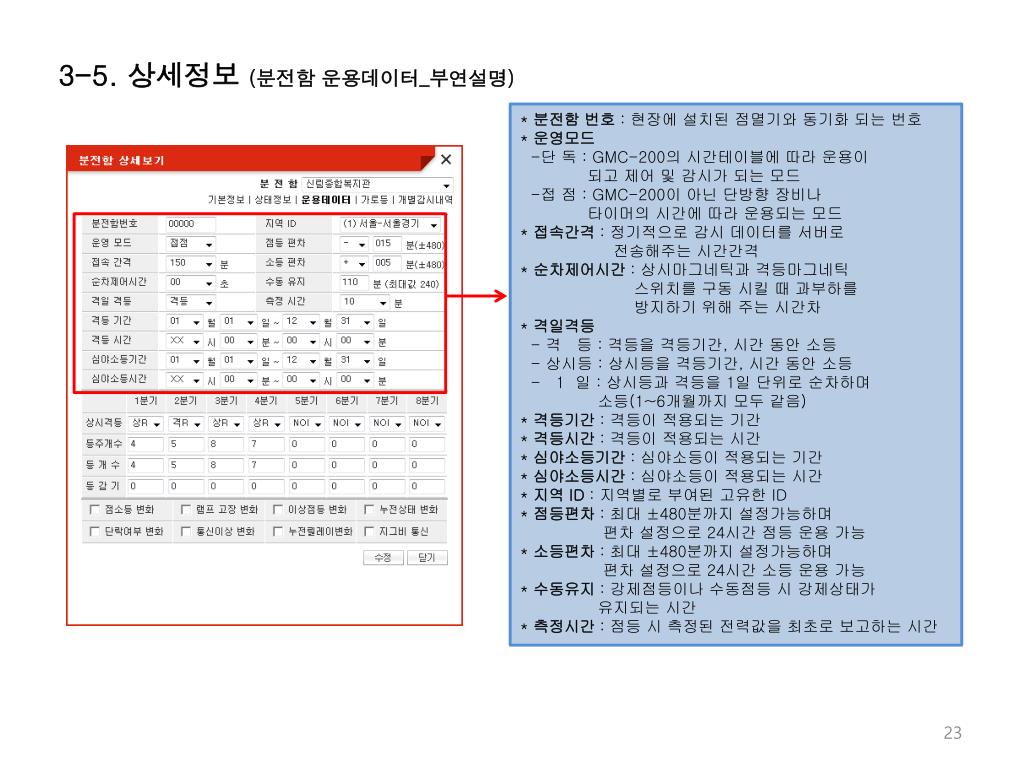

23. 3-5. 상세정보 (분전함 운용데이터_부연설명) * 분전함 번호: 현장에 설치된 점멸기와 동기화 되는 번호 * 운영모드 -단 독 : GMC-200의 시간테이블에 따라 운용이 되고 제어 및 감시가 되는 모드 -접 점 : GMC-200이 아닌 단방향 장비나 타이머의 시간에 따라 운용되는 모드 *접속간격: 정기적으로 감시 데이터를 서버로 전송해주는 시간간격 *순차제어시간: 상시마그네틱과 격등마그네틱 스위치를 구동 시킬 때 과부하를 방지하기 위해 주는 시간차 * 격일격등 - 격 등 : 격등을 격등기간, 시간 동안 소등 - 상시등 : 상시등을 격등기간, 시간 동안 소등 - 1 일 : 상시등과 격등을 1일 단위로 순차하며 소등(1~6개월까지 모두 같음) *격등기간: 격등이 적용되는 기간 * 격등시간: 격등이 적용되는 시간 * 심야소등기간: 심야소등이 적용되는 기간 * 심야소등시간: 심야소등이 적용되는 시간 * 지역 ID : 지역별로 부여된 고유한 ID *점등편차: 최대 ±480분까지 설정가능하며 편차 설정으로 24시간 점등 운용 가능 *소등편차: 최대 ±480분까지 설정가능하며 편차 설정으로 24시간 소등 운용 가능 * 수동유지: 강제점등이나 수동점등 시 강제상태가 유지되는 시간 * 측정시간: 점등 시 측정된 전력값을 최초로보고하는 시간

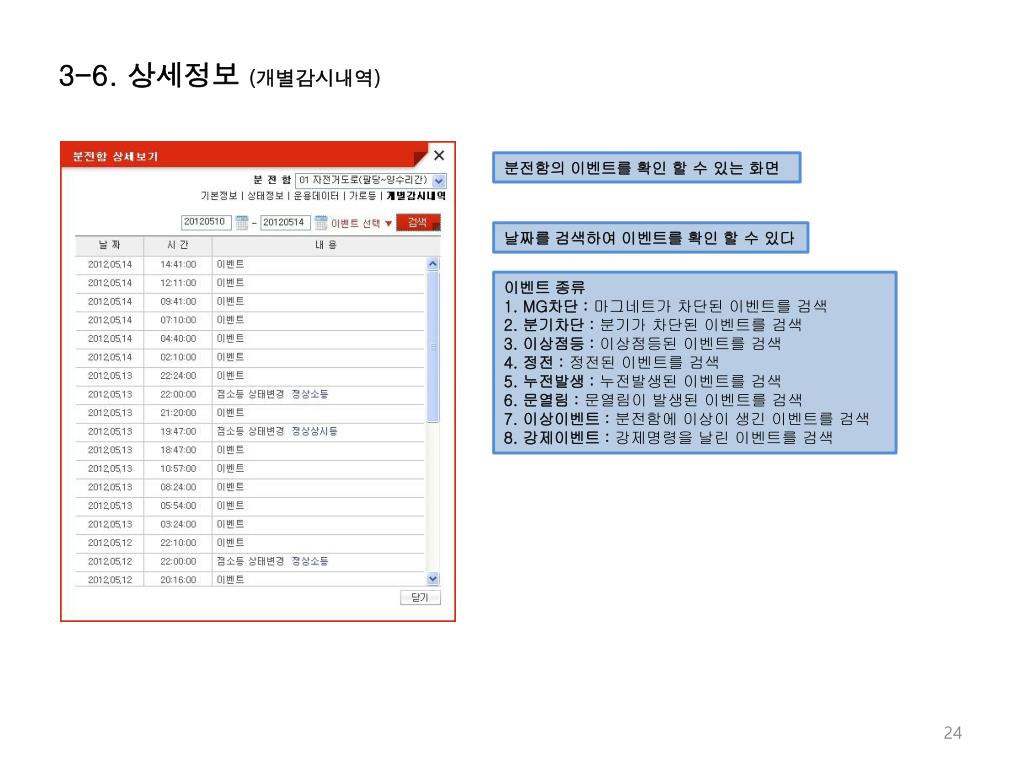

24. 3-6. 상세정보 (개별감시내역) 분전함의 이벤트를 확인 할 수 있는 화면 날짜를 검색하여 이벤트를 확인 할 수 있다 이벤트 종류 1. MG차단 : 마그네트가 차단된 이벤트를 검색 2. 분기차단 : 분기가 차단된 이벤트를 검색 3. 이상점등 : 이상점등된 이벤트를 검색 4. 정전 : 정전된 이벤트를 검색 5. 누전발생 : 누전발생된 이벤트를 검색 6. 문열림 : 문열림이 발생된 이벤트를 검색 7. 이상이벤트 : 분전함에 이상이 생긴 이벤트를 검색 8. 강제이벤트 : 강제명령을 날린 이벤트를 검색

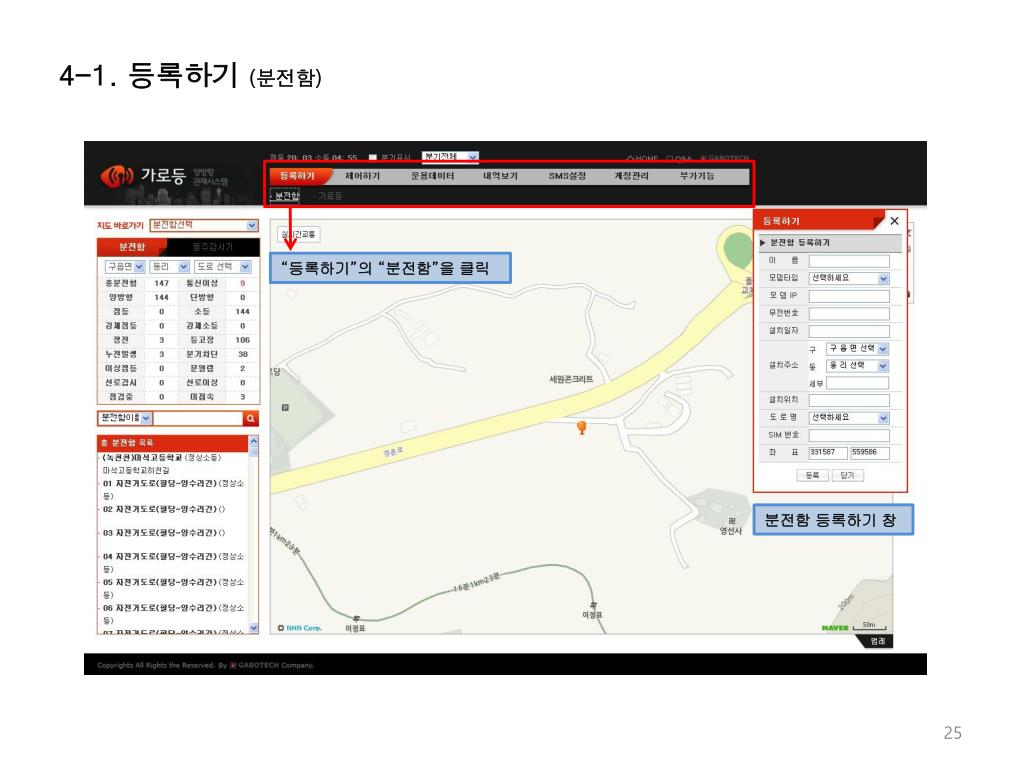

25. 4-1. 등록하기 (분전함) “등록하기”의 “분전함”을 클릭 분전함 등록하기 창

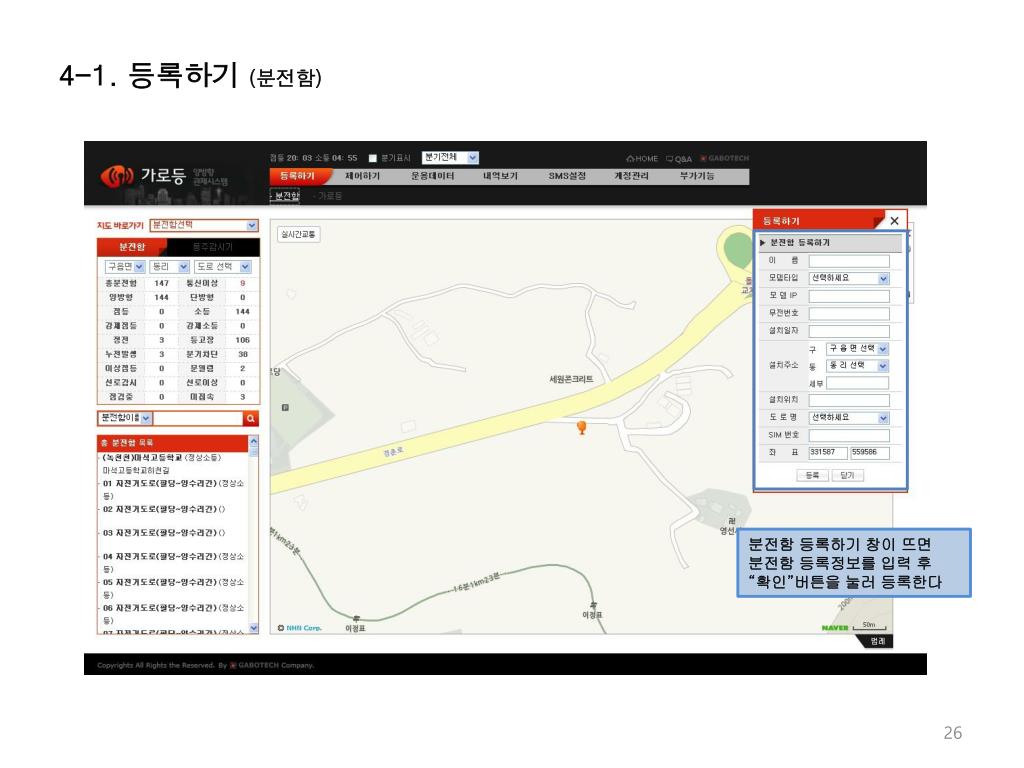

26. 4-1. 등록하기 (분전함) 분전함 등록하기 창이 뜨면 분전함 등록정보를 입력 후 “확인”버튼을 눌러 등록한다

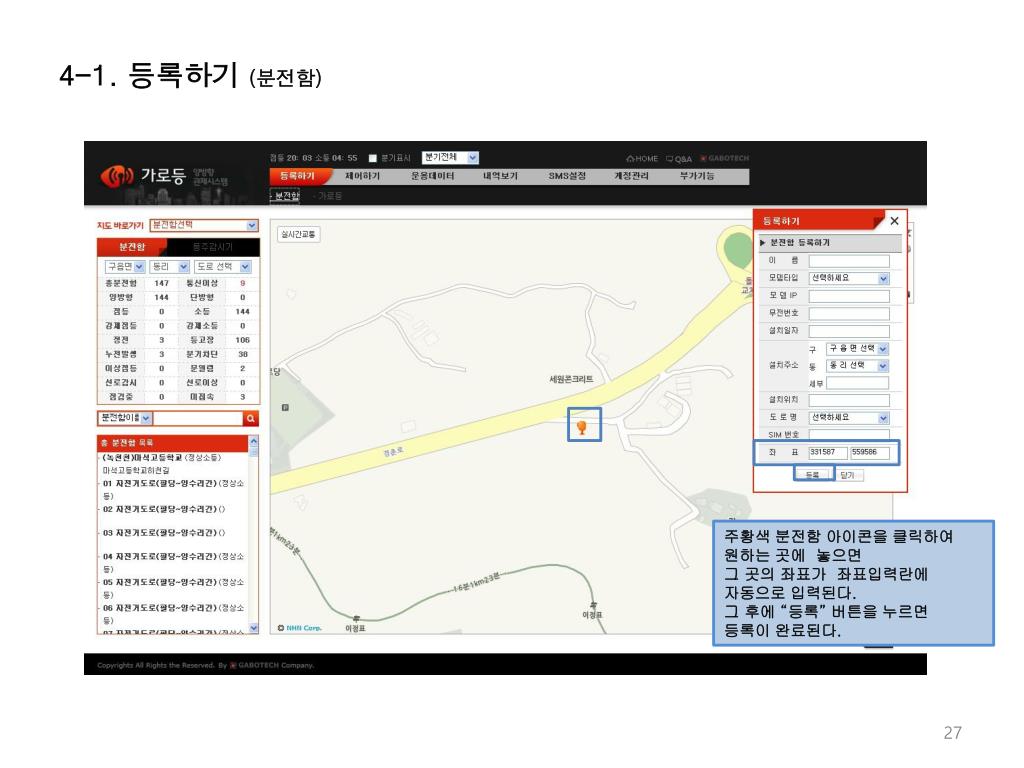

27. 4-1. 등록하기 (분전함) 주황색 분전함 아이콘을 클릭하여 원하는 곳에 놓으면 그 곳의 좌표가 좌표입력란에 자동으로 입력된다. 그 후에 “등록” 버튼을 누르면 등록이 완료된다.

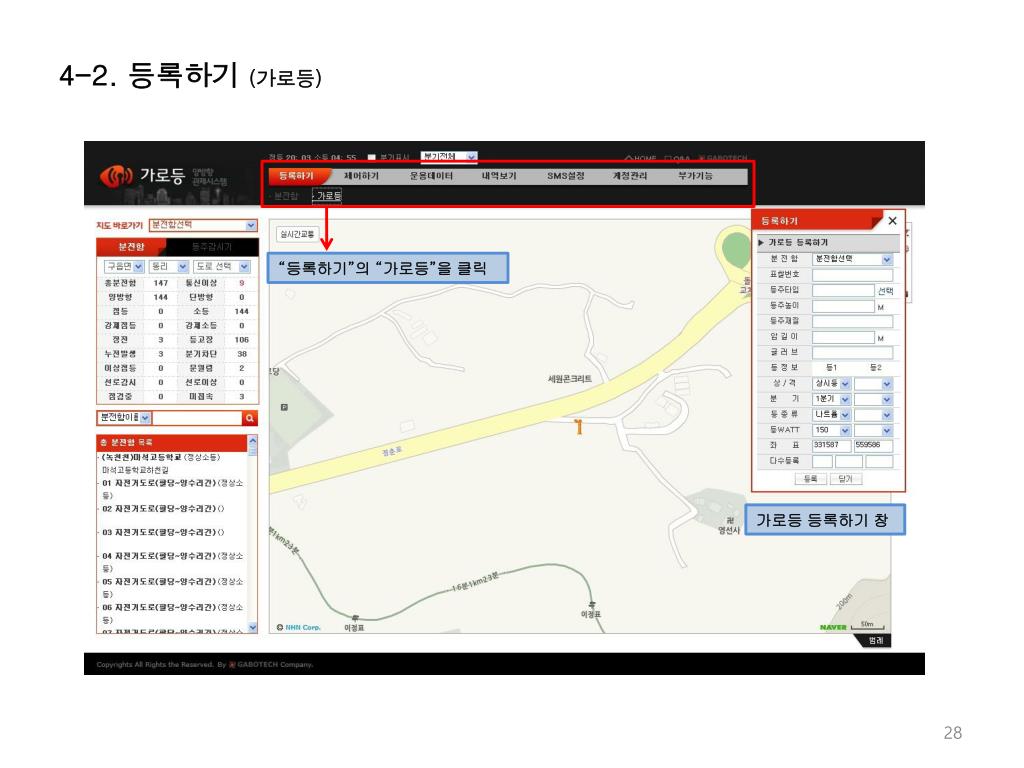

28. 4-2. 등록하기 (가로등) “등록하기”의 “가로등”을 클릭 가로등 등록하기 창

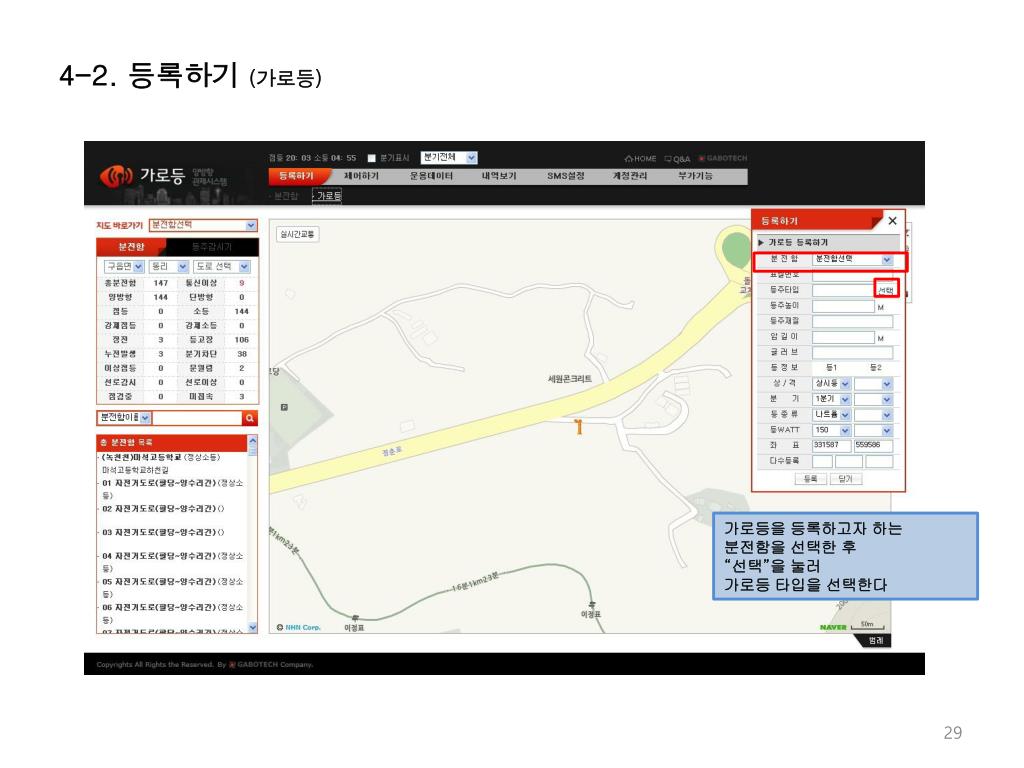

29. 4-2. 등록하기 (가로등) 가로등을 등록하고자 하는 분전함을 선택한 후 “선택”을 눌러 가로등 타입을 선택한다

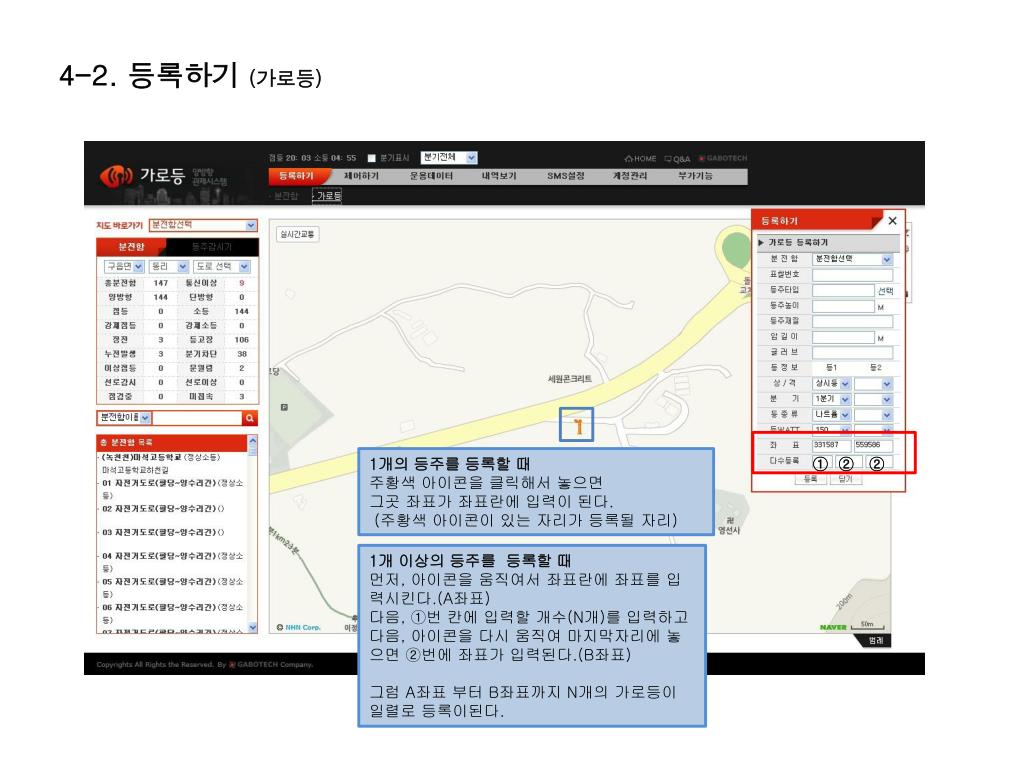

30. 4-2. 등록하기 (가로등) 1개의 등주를 등록할 때 주황색 아이콘을 클릭해서 놓으면 그곳 좌표가 좌표란에 입력이 된다. (주황색 아이콘이 있는 자리가 등록될 자리) ① ② ② 1개 이상의 등주를 등록할때 먼저, 아이콘을 움직여서 좌표란에 좌표를 입력시킨다.(A좌표) 다음, ①번 칸에 입력할 개수(N개)를 입력하고 다음, 아이콘을 다시 움직여 마지막자리에 놓으면②번에 좌표가 입력된다.(B좌표) 그럼 A좌표 부터 B좌표까지 N개의 가로등이 일렬로 등록이된다.

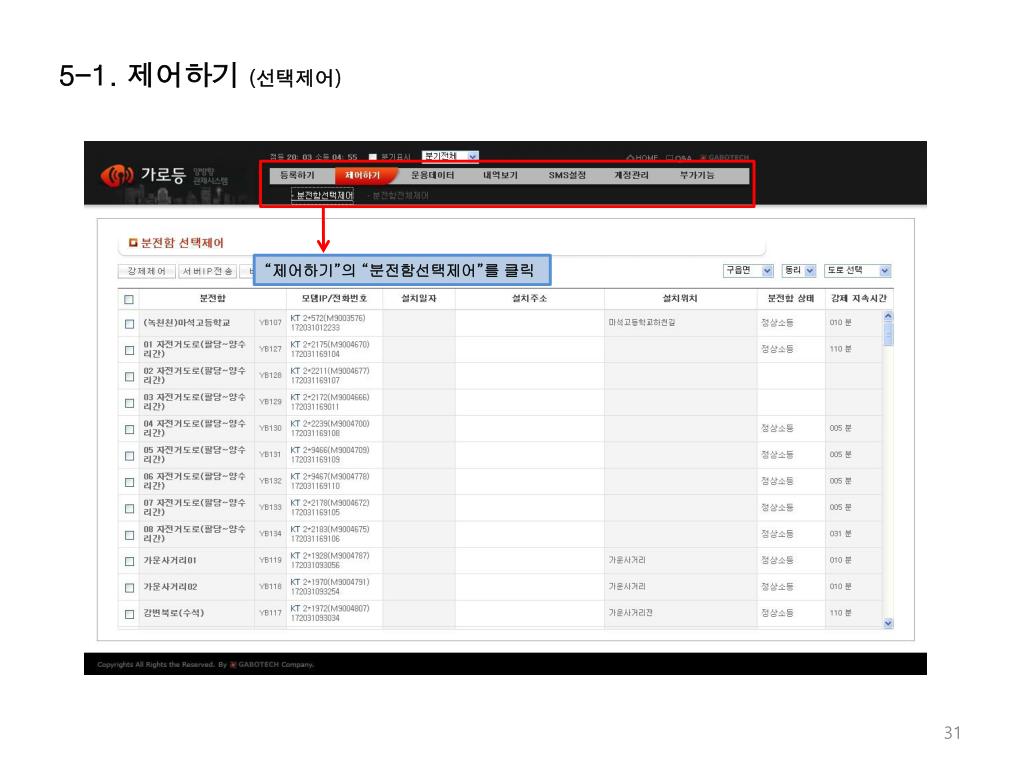

31. 5-1. 제어하기 (선택제어) “제어하기”의 “분전함선택제어”를 클릭

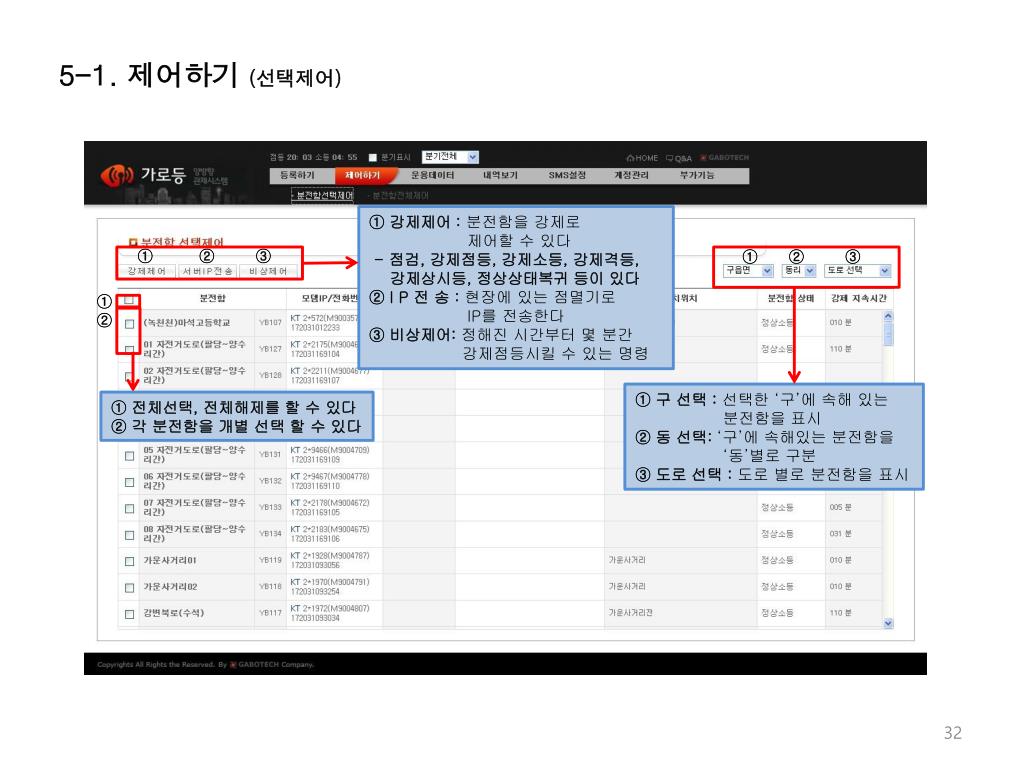

32. 5-1. 제어하기 (선택제어) ① 강제제어 : 분전함을 강제로 제어할 수 있다 - 점검, 강제점등, 강제소등, 강제격등, 강제상시등, 정상상태복귀 등이 있다 ② I P 전 송 : 현장에 있는 점멸기로 IP를 전송한다 ③ 비상제어: 정해진 시간부터 몇 분간 강제점등시킬 수 있는 명령 ① ②③ ① ② ③ ① ② ① 구 선택 : 선택한 ‘구’에 속해 있는 분전함을 표시 ② 동 선택: ‘구’에 속해있는 분전함을 ‘동’별로 구분 ③ 도로 선택 : 도로 별로 분전함을 표시 ① 전체선택, 전체해제를 할 수 있다 ② 각 분전함을 개별 선택 할 수 있다

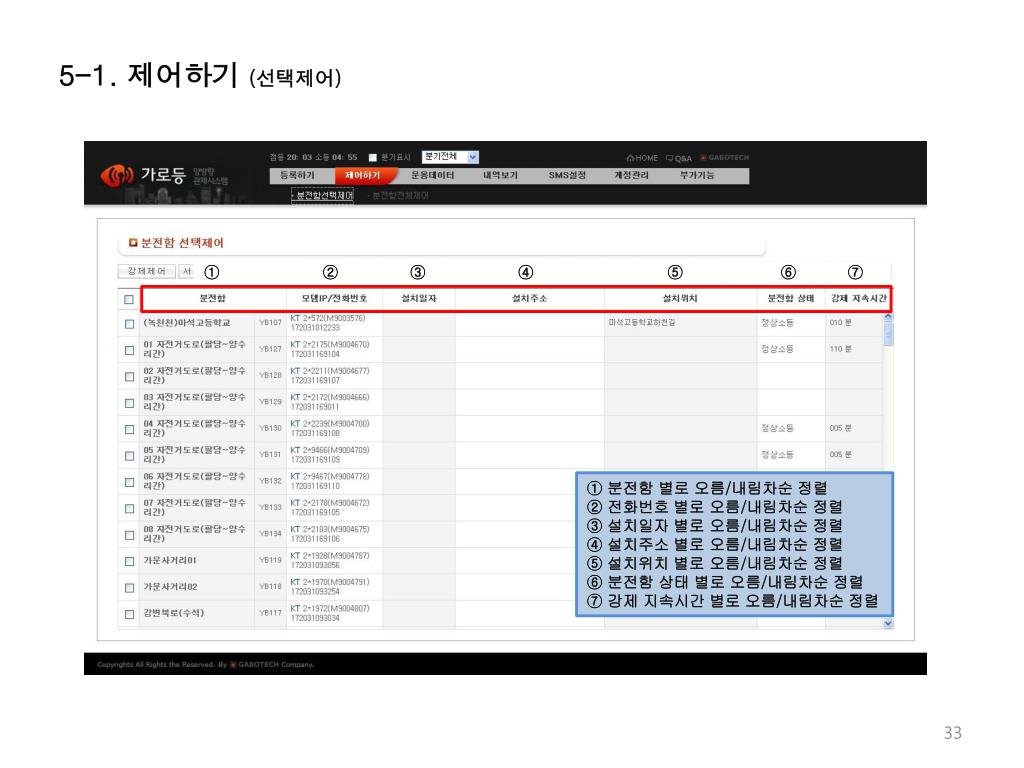

33. 5-1. 제어하기 (선택제어) ① ② ③ ④ ⑤ ⑥ ⑦ ① 분전함 별로 오름/내림차순 정렬 ② 전화번호 별로 오름/내림차순 정렬 ③ 설치일자 별로 오름/내림차순 정렬 ④ 설치주소 별로 오름/내림차순 정렬 ⑤ 설치위치 별로 오름/내림차순 정렬 ⑥ 분전함 상태 별로 오름/내림차순 정렬 ⑦ 강제 지속시간 별로 오름/내림차순 정렬

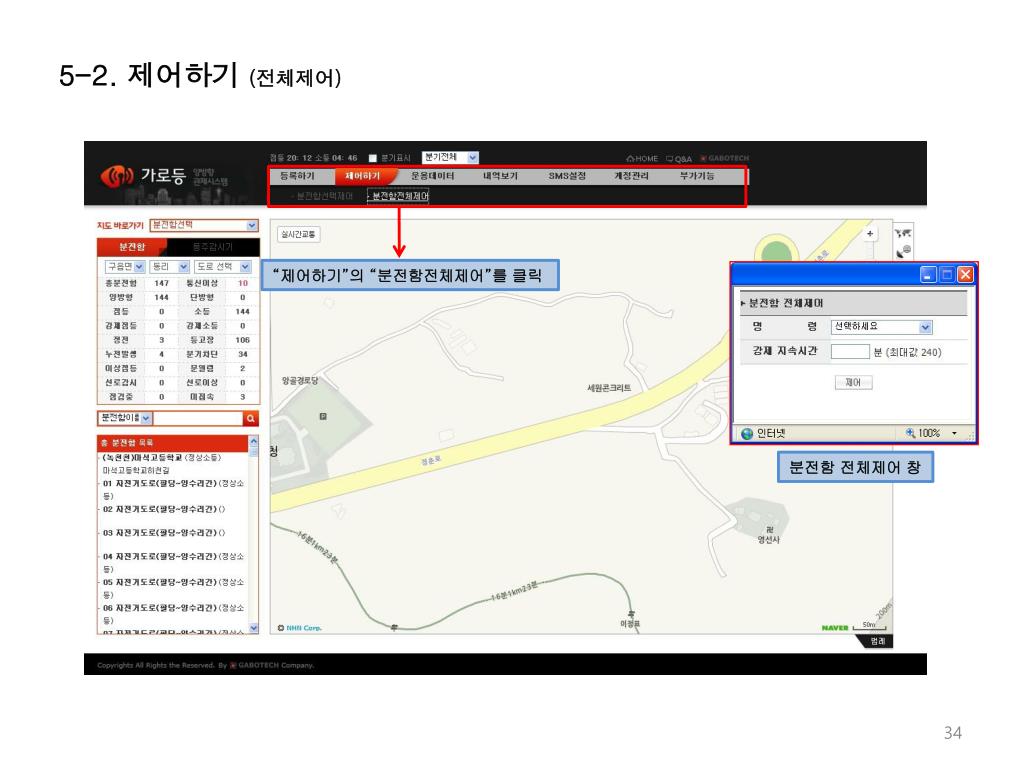

34. 5-2. 제어하기 (전체제어) “제어하기”의 “분전함전체제어”를 클릭 분전함 전체제어 창

35. 5-2. 제어하기 (전체제어) • 명령어 종류 • 점검 : 분전함을 점검 하는 기능 • - 강제 점등 : 분전함을 강제로 점등 시키는 기능 • - 강제 소등 : 분전함을 강제로 소등 시키는 기능 • - 강제 격등 : 분전함을 강제로 격등 시키는 기능 • - 강제 상시등 : 분전함을 강제로 상시등 시키는 기능 • 정상상태복귀 : 분전함을 정상상태로 복귀시키는 기능 • 강제 지속시간 • 분전함의 상태를 강제적으로 지속 시키는 시간 전체제어를 할 때엔 로그인 했을 때의 패스워드를 입력 해야 한다 명령 송출 중 명령 성공 명령 실패

36. 6-1. 운용데이터 (선택설정) “운용데이터”의 “분전함선택설정” 을 클릭

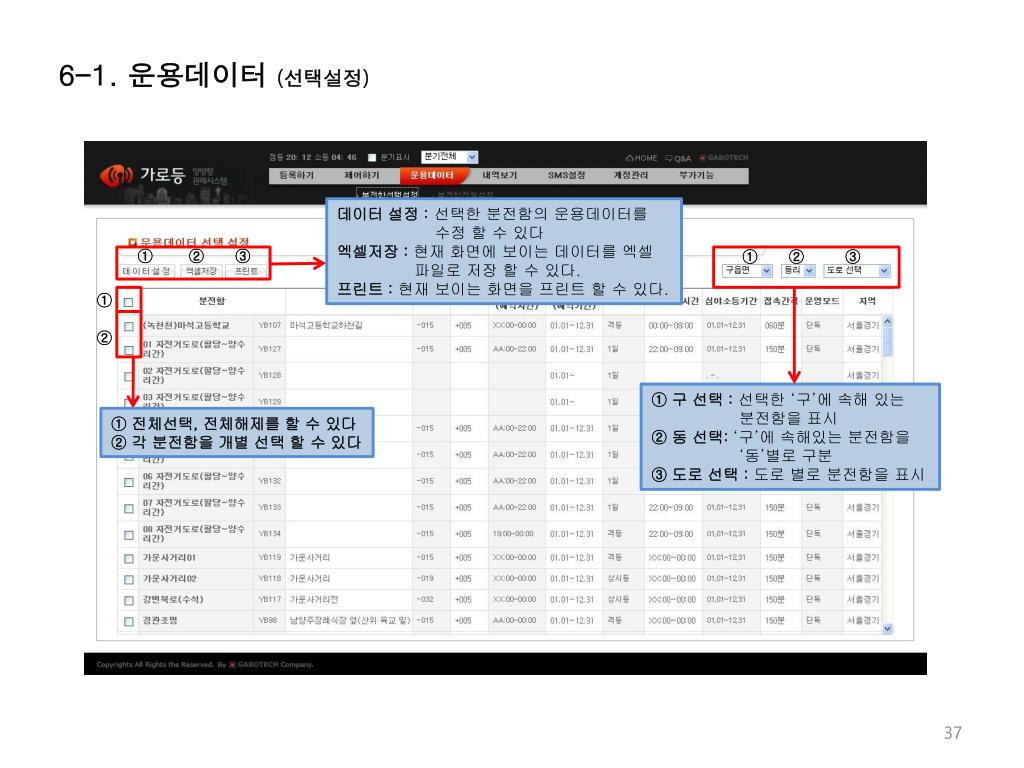

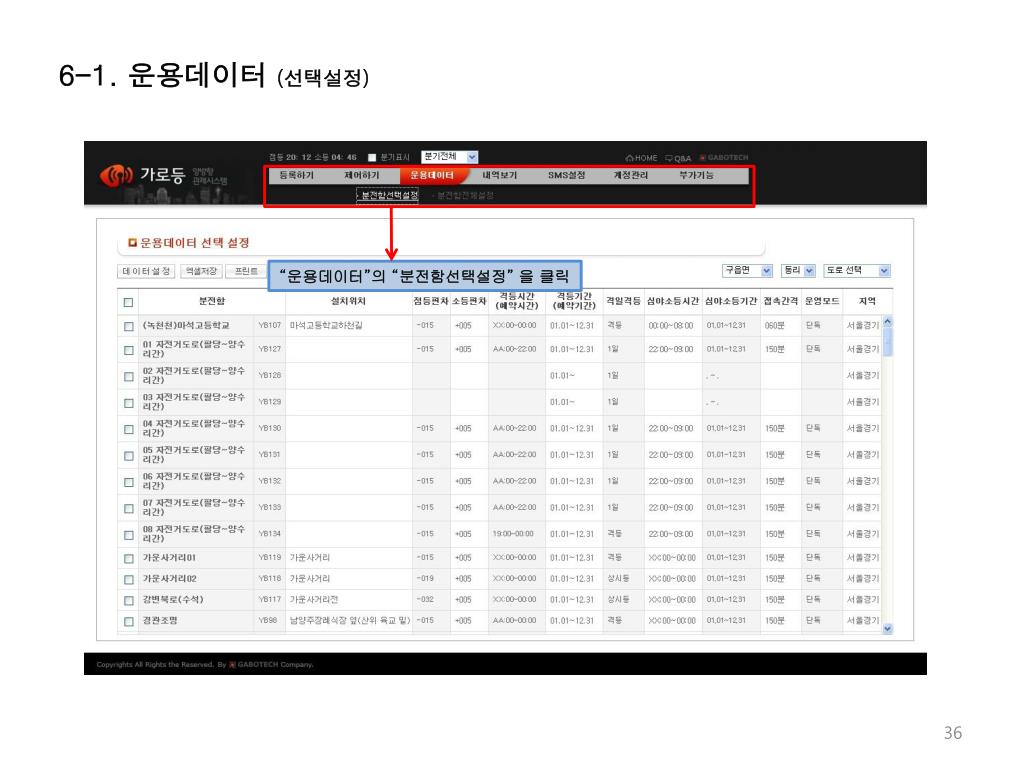

37. 6-1. 운용데이터 (선택설정) 데이터 설정 : 선택한 분전함의 운용데이터를 수정 할 수 있다 엑셀저장 : 현재 화면에 보이는 데이터를 엑셀 파일로 저장 할 수 있다. 프린트 : 현재 보이는 화면을 프린트 할 수 있다. ① ②③ ① ② ③ ① ② ① 구 선택 : 선택한 ‘구’에 속해 있는 분전함을 표시 ② 동 선택: ‘구’에 속해있는 분전함을 ‘동’별로 구분 ③ 도로 선택 : 도로 별로 분전함을 표시 ① 전체선택, 전체해제를 할 수 있다 ② 각 분전함을 개별 선택 할 수 있다

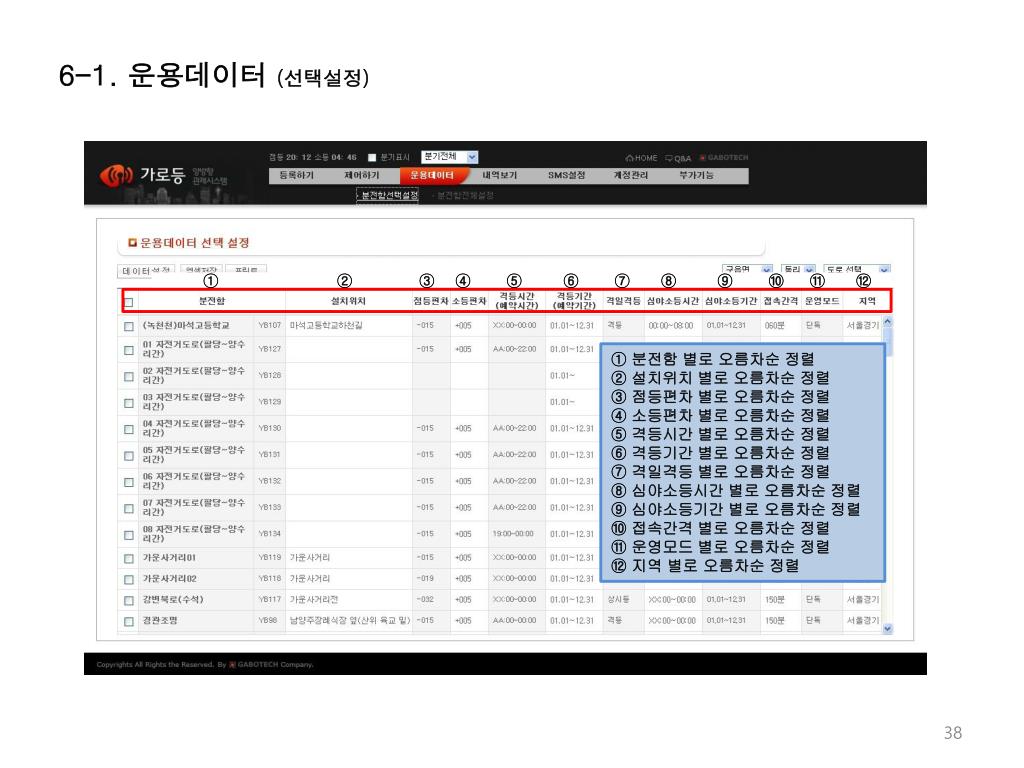

38. 6-1. 운용데이터 (선택설정) ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ① 분전함 별로 오름차순 정렬 ② 설치위치 별로 오름차순 정렬 ③ 점등편차 별로 오름차순 정렬 ④ 소등편차 별로 오름차순 정렬 ⑤ 격등시간 별로 오름차순 정렬 ⑥ 격등기간 별로 오름차순 정렬 ⑦ 격일격등 별로 오름차순 정렬 ⑧ 심야소등시간 별로 오름차순 정렬 ⑨ 심야소등기간 별로 오름차순 정렬 ⑩ 접속간격 별로 오름차순 정렬 ⑪ 운영모드 별로 오름차순 정렬 ⑫ 지역 별로 오름차순 정렬

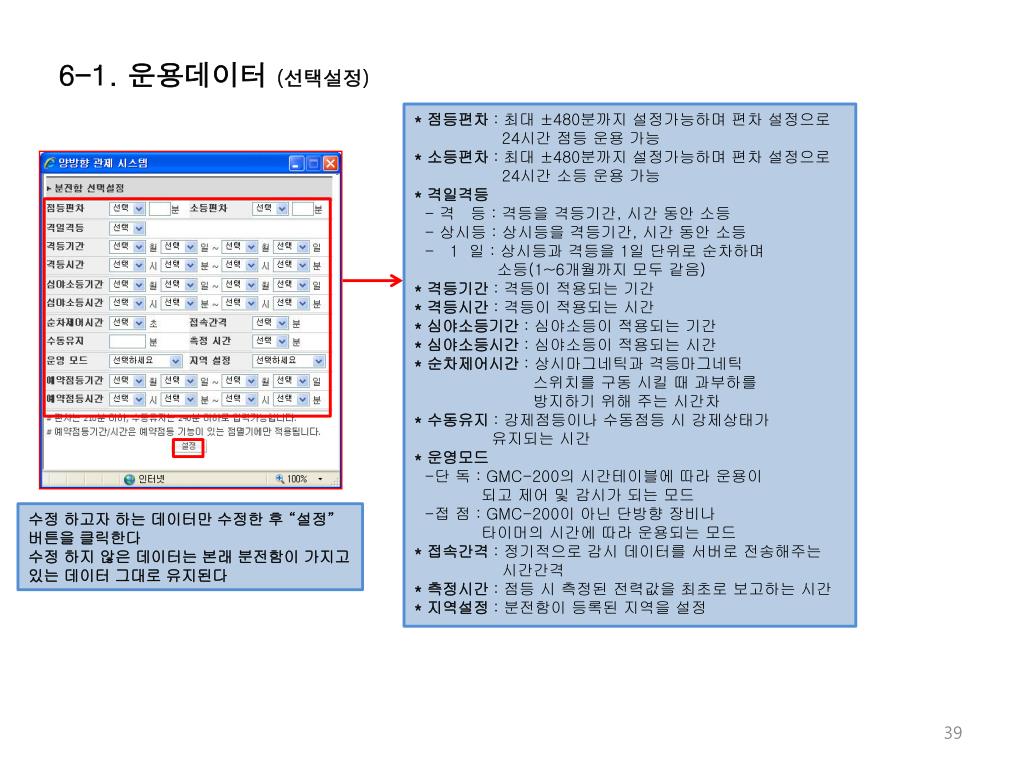

39. 6-1. 운용데이터 (선택설정) * 점등편차: 최대 ±480분까지 설정가능하며편차 설정으로 24시간 점등 운용 가능 * 소등편차: 최대 ±480분까지 설정가능하며 편차 설정으로 24시간 소등 운용 가능 *격일격등 - 격 등 : 격등을 격등기간, 시간 동안 소등 - 상시등 : 상시등을 격등기간, 시간 동안 소등 - 1 일 : 상시등과 격등을 1일 단위로 순차하며 소등(1~6개월까지 모두 같음) * 격등기간: 격등이 적용되는 기간 *격등시간: 격등이 적용되는 시간 *심야소등기간: 심야소등이 적용되는 기간 *심야소등시간: 심야소등이 적용되는 시간 * 순차제어시간: 상시마그네틱과 격등마그네틱 스위치를 구동 시킬 때 과부하를 방지하기 위해 주는 시간차 *수동유지: 강제점등이나 수동점등 시 강제상태가 유지되는 시간 *운영모드 -단 독 : GMC-200의 시간테이블에 따라 운용이 되고 제어 및 감시가 되는 모드 -접 점 : GMC-200이 아닌 단방향 장비나 타이머의 시간에 따라 운용되는 모드 * 접속간격: 정기적으로 감시 데이터를 서버로전송해주는 시간간격 * 측정시간: 점등 시 측정된 전력값을 최초로보고하는 시간 * 지역설정 : 분전함이 등록된 지역을 설정 수정 하고자 하는 데이터만 수정한 후 “설정” 버튼을 클릭한다 수정 하지 않은 데이터는 본래 분전함이 가지고 있는 데이터 그대로 유지된다

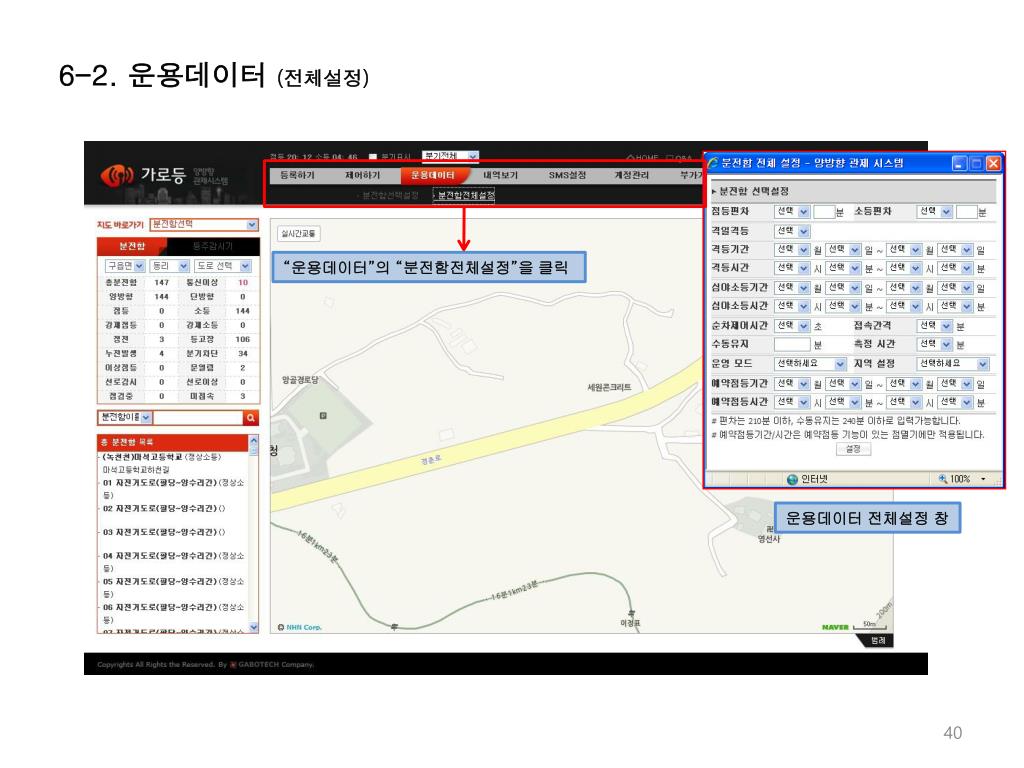

40. 6-2. 운용데이터 (전체설정) “운용데이터”의 “분전함전체설정”을 클릭 운용데이터 전체설정 창

41. 6-2. 운용데이터 (전체설정) * 점등편차: 최대 ±480분까지 설정가능하며편차 설정으로 24시간 점등 운용 가능 * 소등편차: 최대 ±480분까지 설정가능하며 편차 설정으로 24시간 소등 운용 가능 *격일격등 - 격 등 : 격등을 격등기간, 시간 동안 소등 - 상시등 : 상시등을 격등기간, 시간 동안 소등 - 1 일 : 상시등과 격등을 1일 단위로 순차하며 소등(1~6개월까지 모두 같음) * 격등기간: 격등이 적용되는 기간 *격등시간: 격등이 적용되는 시간 *심야소등기간: 심야소등이 적용되는 기간 *심야소등시간: 심야소등이 적용되는 시간 * 순차제어시간: 상시마그네틱과 격등마그네틱 스위치를 구동 시킬 때 과부하를 방지하기 위해 주는 시간차 *수동유지: 강제점등이나 수동점등 시 강제상태가 유지되는 시간 *운영모드 -단 독 : GMC-200의 시간테이블에 따라 운용이 되고 제어 및 감시가 되는 모드 -접 점 : GMC-200이 아닌 단방향 장비나 타이머의 시간에 따라 운용되는 모드 * 접속간격: 정기적으로 감시 데이터를 서버로전송해주는 시간간격 * 측정시간: 점등 시 측정된 전력값을 최초로보고하는 시간 * 지역설정 : 분전함이 등록된 지역을 설정 수정 하고자 하는 데이터만 수정한 후 “설정” 버튼을 클릭한다 수정 하지 않은 데이터는 본래 분전함이 가지고 있는 데이터 그대로 유지된다

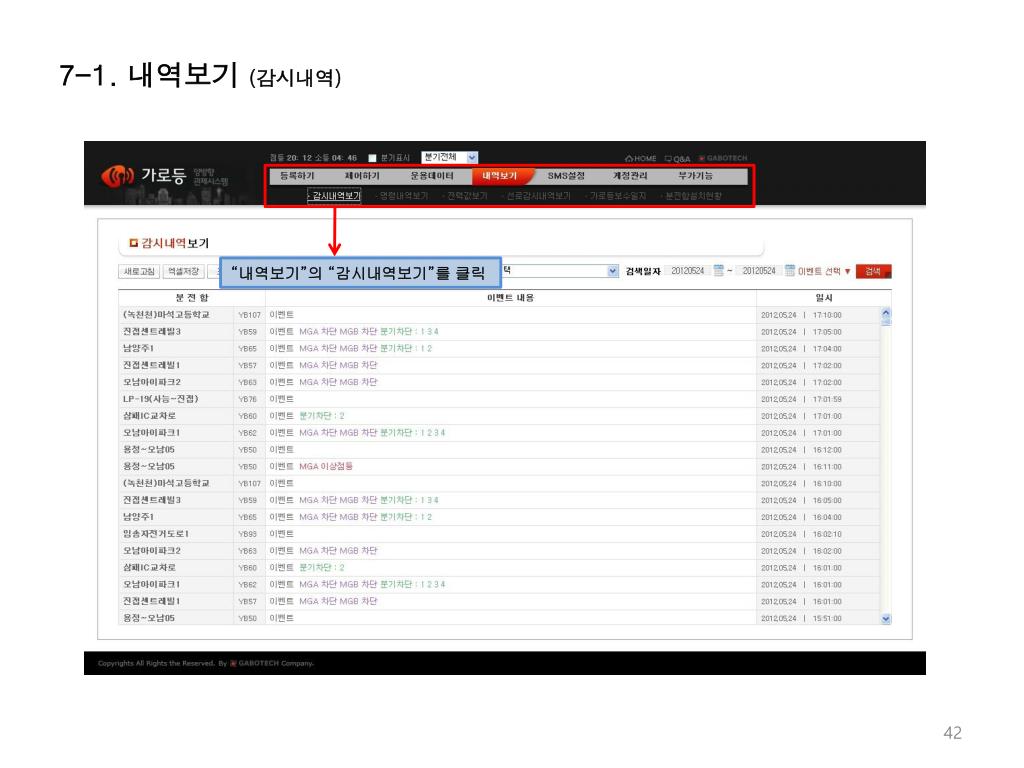

42. 7-1. 내역보기 (감시내역) “내역보기”의 “감시내역보기”를 클릭

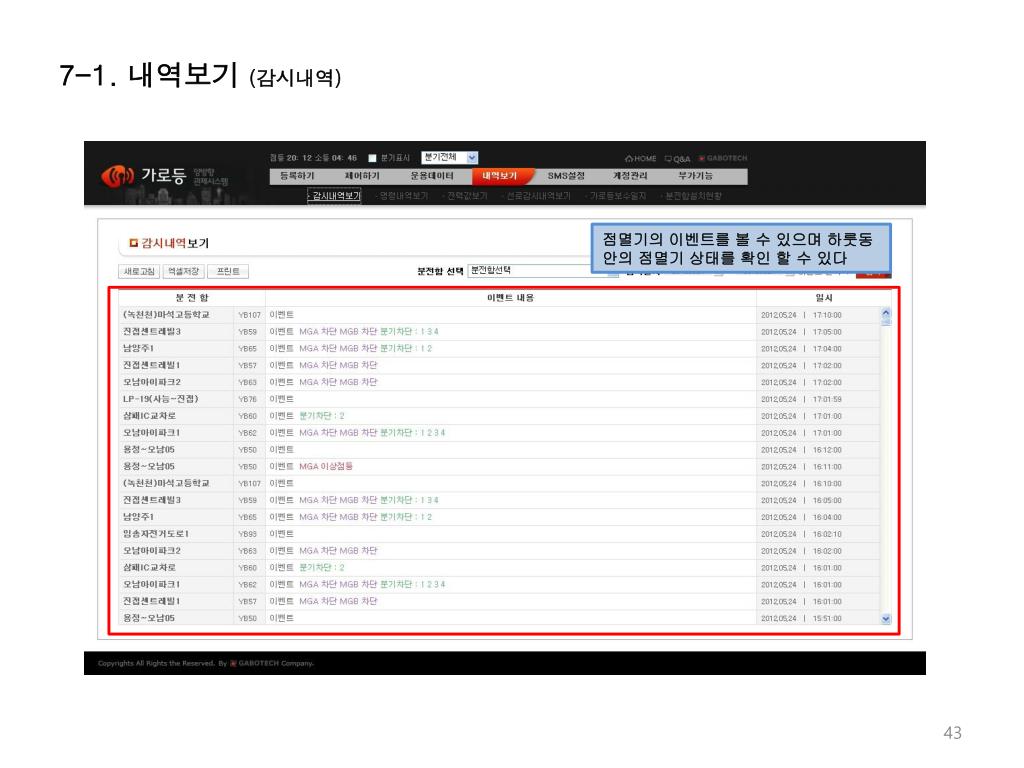

43. 7-1. 내역보기 (감시내역) 점멸기의 이벤트를 볼 수 있으며하룻동안의 점멸기 상태를 확인 할 수있다

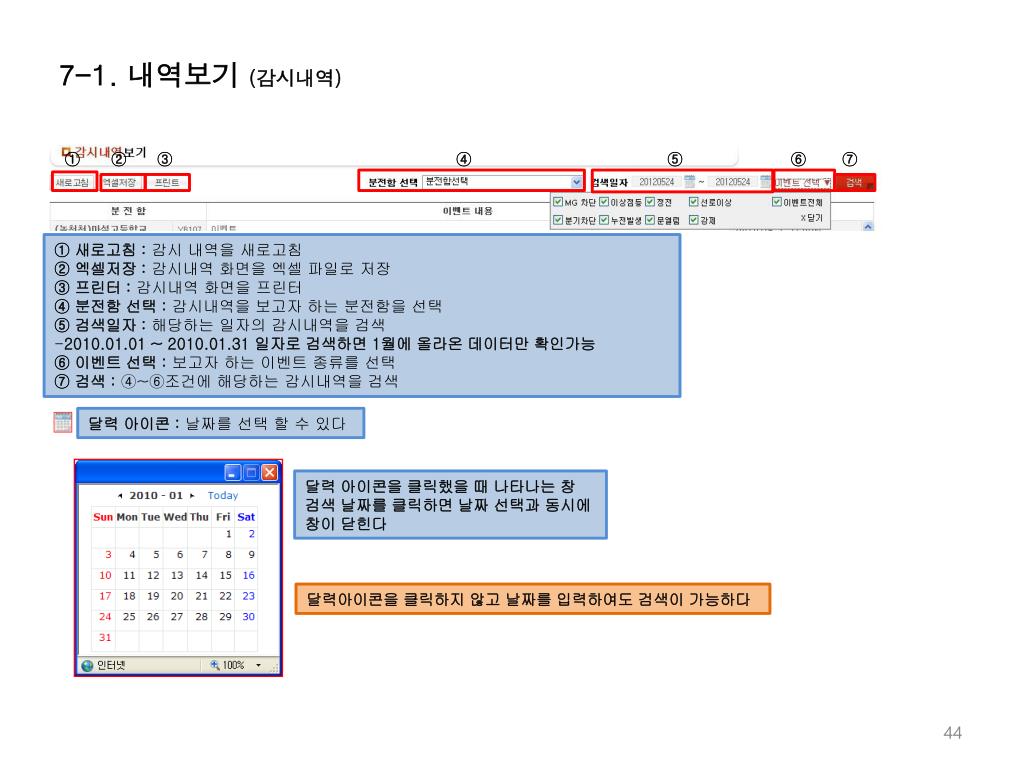

44. 7-1. 내역보기 (감시내역) ① ② ③ ④ ⑤ ⑥ ⑦ • ① 새로고침 : 감시 내역을 새로고침 • ② 엑셀저장 : 감시내역 화면을 엑셀 파일로 저장 • ③ 프린터 : 감시내역 화면을 프린터 • ④ 분전함 선택 : 감시내역을 보고자 하는 분전함을 선택 • ⑤ 검색일자 : 해당하는 일자의 감시내역을 검색 • 2010.01.01 ~ 2010.01.31 일자로 검색하면 1월에 올라온 데이터만 확인가능 • ⑥ 이벤트 선택 : 보고자 하는 이벤트 종류를 선택 • ⑦ 검색 : ④~⑥조건에 해당하는 감시내역을 검색 달력 아이콘 : 날짜를 선택 할 수 있다 달력 아이콘을 클릭했을 때 나타나는 창 검색 날짜를 클릭하면 날짜 선택과 동시에 창이 닫힌다 달력아이콘을 클릭하지 않고 날짜를 입력하여도 검색이 가능하다

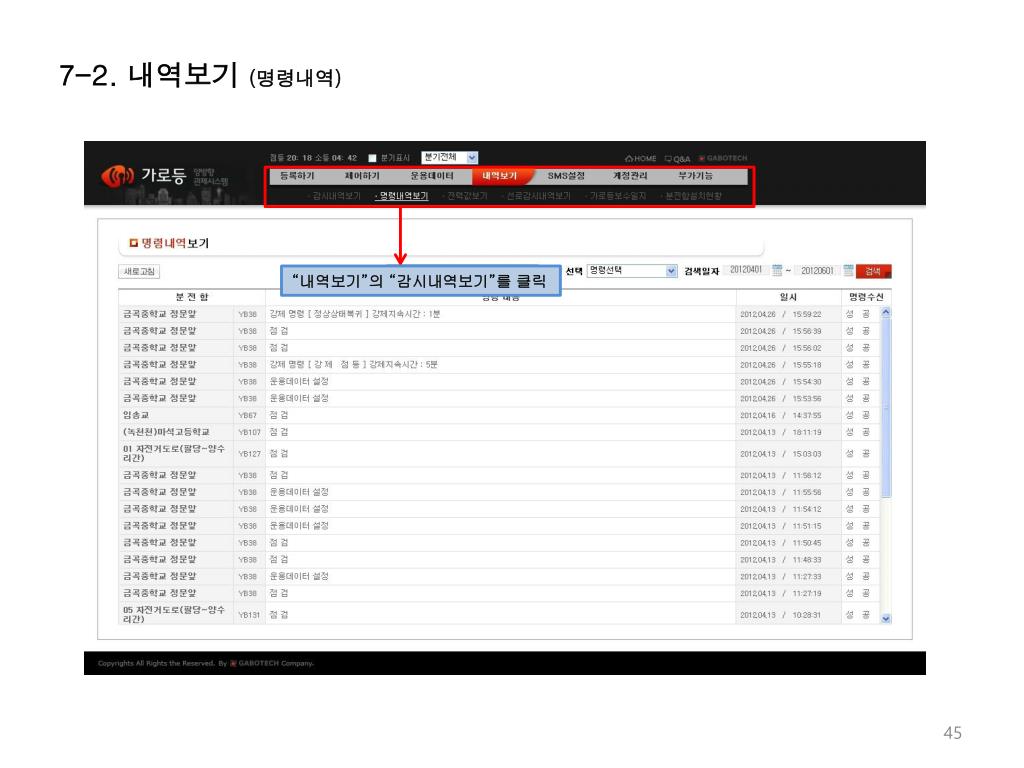

45. 7-2. 내역보기 (명령내역) “내역보기”의 “감시내역보기”를 클릭

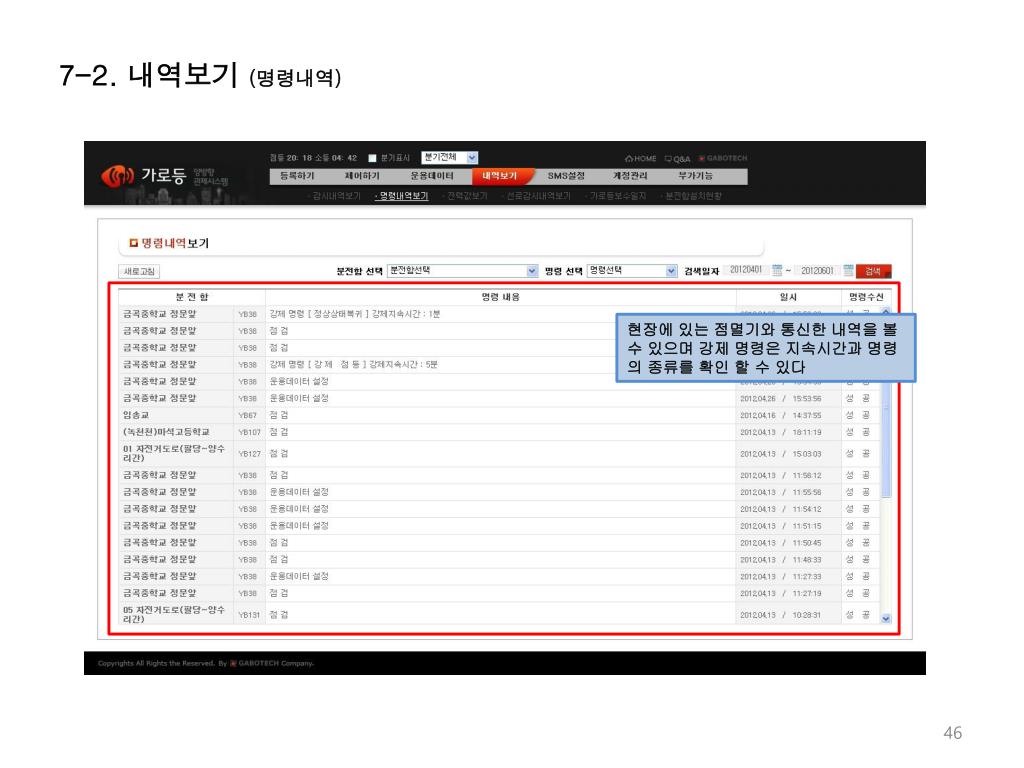

46. 7-2. 내역보기 (명령내역) 현장에 있는 점멸기와 통신한 내역을 볼 수 있으며 강제 명령은 지속시간과 명령의 종류를 확인 할 수 있다

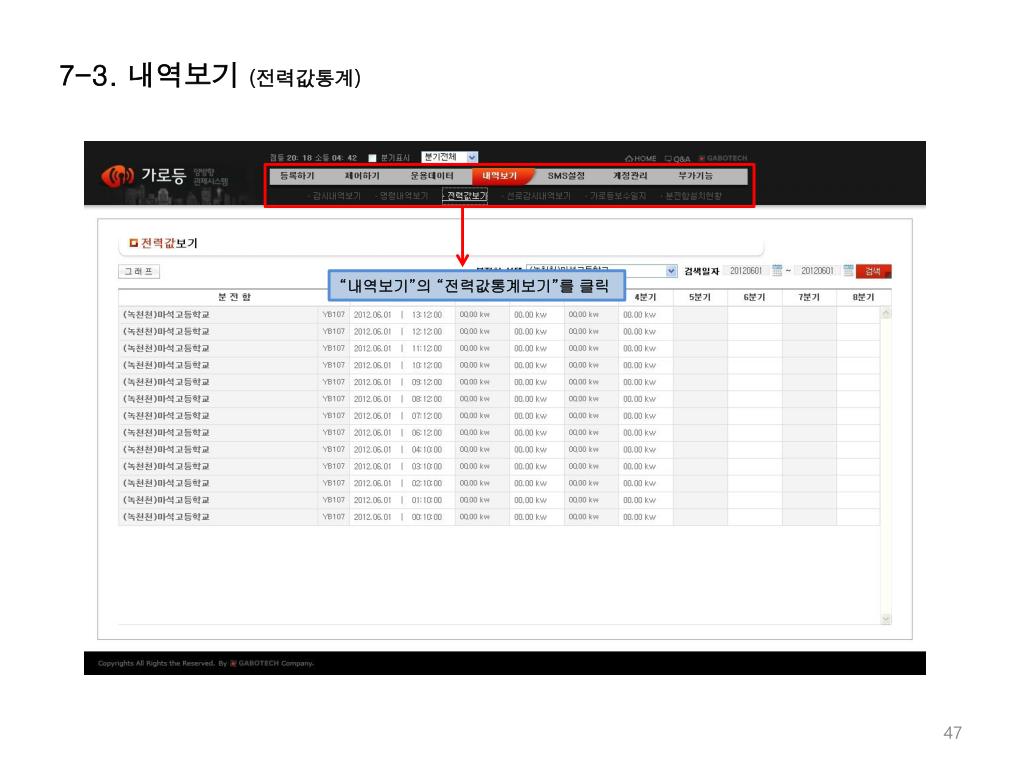

47. 7-3. 내역보기 (전력값통계) “내역보기”의 “전력값통계보기”를 클릭

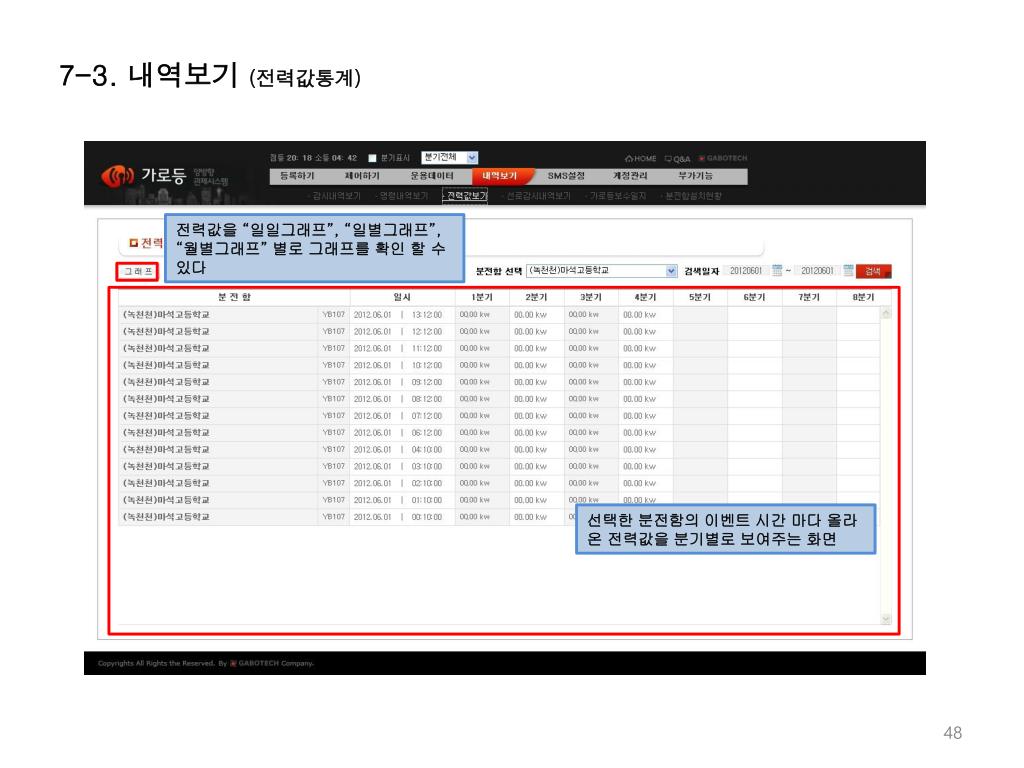

48. 7-3. 내역보기 (전력값통계) 전력값을 “일일그래프”, “일별그래프”, “월별그래프” 별로 그래프를 확인 할 수 있다 선택한 분전함의 이벤트 시간 마다 올라온전력값을 분기별로 보여주는 화면

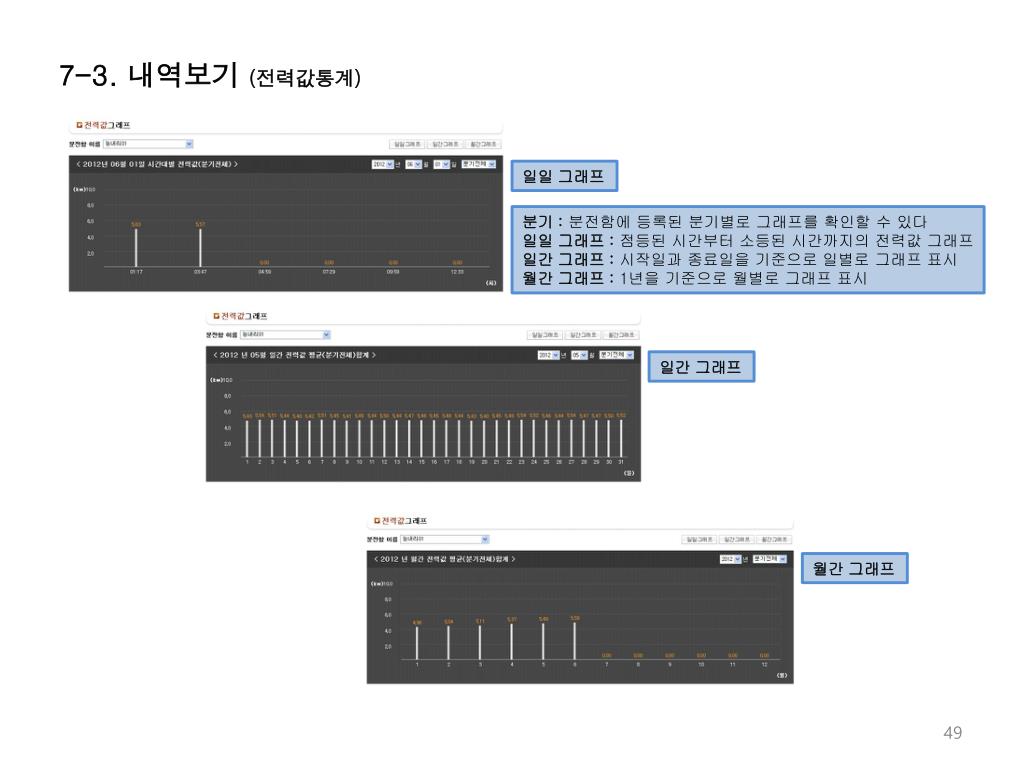

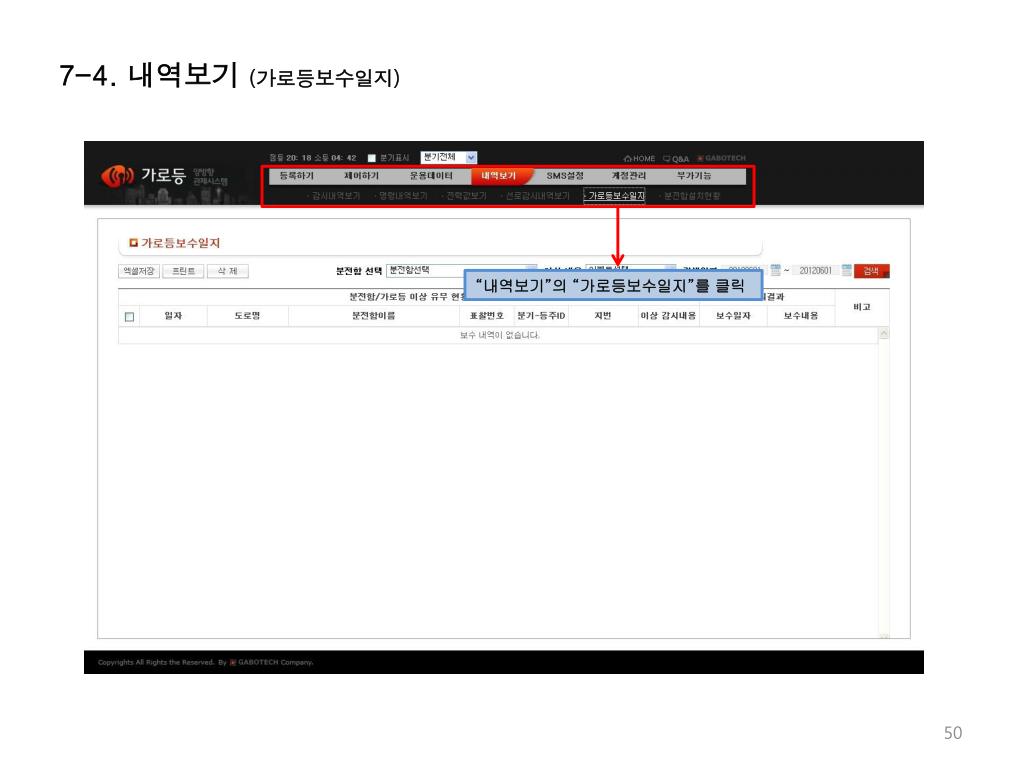

49. 7-3. 내역보기 (전력값통계) 일일 그래프 분기 : 분전함에 등록된 분기별로 그래프를 확인할 수 있다 일일 그래프 : 점등된 시간부터 소등된 시간까지의 전력값 그래프 일간 그래프 : 시작일과 종료일을 기준으로 일별로 그래프 표시 월간 그래프 : 1년을 기준으로 월별로 그래프 표시 일간 그래프 월간 그래프

50. 7-4. 내역보기 (가로등보수일지) “내역보기”의 “가로등보수일지”를 클릭
