  1. RedesGPON Testes e MelhoresPráticas Luis FillipeCoutoSolutionsSpecialistOrganizationFiberOpticsluis.couto@jdsu.com (21) 99338-2885JDSU Brasil

  2. Arquitetura PON Alimentação(Primária) Distribução(Secundária) ONT Escritório Central Splitter* ONT PON OLT W D M Terminales 1310nm Video RF ONT Video AMP * É possível ter váriossplittersemcascata 1490/1550 nm • OLT TransmissãoDescendente (Downstream) • Voz / Video IP / Dados @ 1490 nm • Videoanalógico(RF) @ 1550 nm • ONT TransmissãoAscendente (Upstream) • Voz / Dados @ 1310 nm

  3. Arquiteturas de Redes PON ONT OLT • Splitter Centralizado: • 1x32 entre o cabo principal e a rede de distribuição • Nos casos de poucadensidade de clientes • 1x32 na Central • Preparada para evoluir as redes ponto-a-ponto • A maior parte do tempo, requer testes independentes do cabo principal e dos cabos de distribuição. • SplitteremCascata: • 1x4 seguido de 1x8 na parte de distribuição • Melhorem áreas mais densas, para estar mais próximo dos clientes.

  4. Tipos de Testes – MediçõesRecomendadas 1310nm ONT Splitter* EscritórioCentral 1490/1550 nm PON OLT W D M Terminais ONT Qualidade da Fibra Medição de perda de inserçãoparacaracterizaro enlace, mediçãode perdade retorno Equipamentos : LTS, PM, ORL meter Caracterizara fibra com OTDR Construção Testes Ópticos Verificara potênciaópticaemcadacomprimento de ondausandoum Power Meter Seletivo Instalação Manutenção da Fibra Medirpotênciaóptica com um Power Meter Seletivo. Localizarfalhas com OTDR para PON Monitoração de Fibra Mantenção/ Monitoração

  5. Tipos de Contaminação FibraMonomodo Óleo/Gordura Fendas e Lascas Riscos Sujeira/Pó A face do conectordeveserlivre de qualquercontaminaçãoousujeira, comomostra a figura: Tiposcomum de contaminação e defeitos:

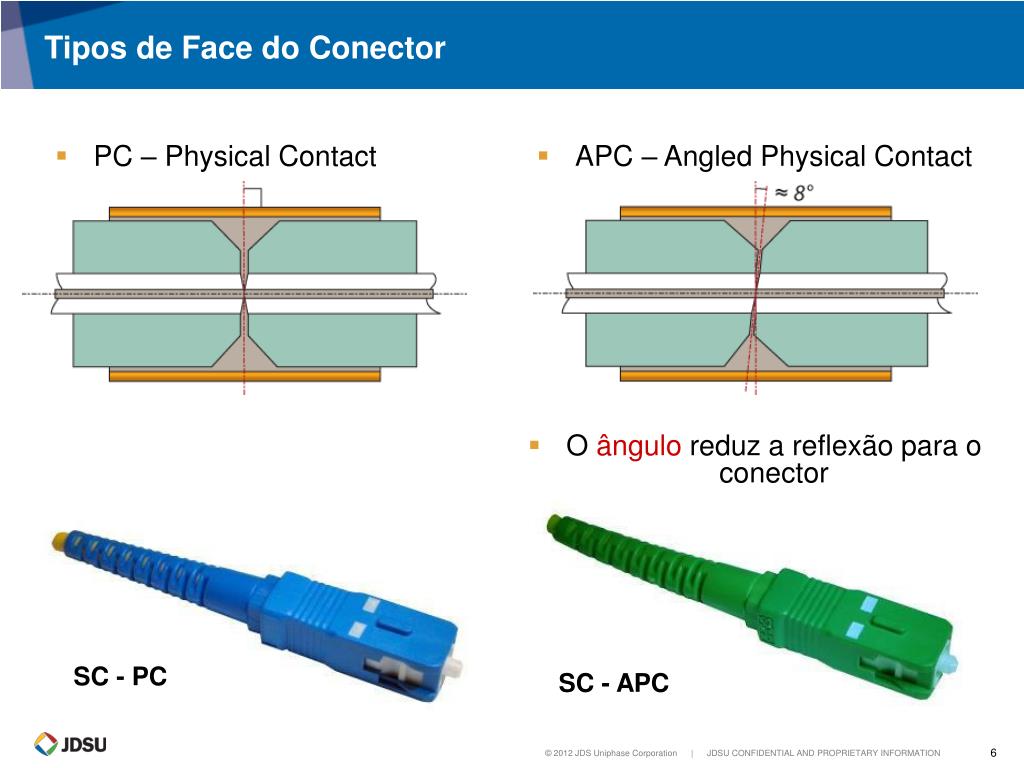

  6. PC – Physical Contact APC – Angled Physical Contact Tipos de Face do Conector • O ânguloreduz a reflexãopara o conector SC - PC SC - APC

  7. Contaminação de conectoresvsDesempenho Contaminaçãode conectores e seuefeito no desempenho ConexãoLimpa 1 No traço do OTDR pode-se perceber a diferença de reflexão e atenuaçãoentre umconector limpo(1) e um conector sujo (3) Reflexão (ORL) = 67.5 dB Perda (IL) = 0.250 dB ConexãoSuja 3 Reflexão(ORL) = 32.5 dB Perda (IL) = 4.87 dB

  8. Teste Real

  9. Inspeção e Limpeza de Conectores Inspecionar AMBOS os lados da conexão é a única forma de assegurar-se que estará livrede contaminação e defeitos Bulkhead(“Fêmea”) Patch Cord (“Macho”) Os Patchcordssãode maisfácil acessoe inspeção comparados a um conector “fêmea” emum DGO, que usualmente não é verificado. O lado do bulkhead representa metade da conexão, contudo, é mais propenso a estar sujo e ser maisproblemático.

  10. Inspecionar Antes de Conectar INSPECT CONNECT CLEAN YES NO Is itclean?

  11. Testes nafase de Construção Teste desde a OLT ao Splitter Splitter ONT Teste desde o Splitter à ONT 1 2 3 Teste desde a ONT à OLT Feeder Distribution 1490 nm OLT Drop Terminals 1310nm Central Office

  12. Testes desde a OLT Splitter ONT 1 2 1 2 Testes desde as ONTs Testes na fase de Ativação(ONT) Feeder Distribution 1490 nm OLT Drop Terminals 1310nm Central Office

  13. Splitter ONT Teste a partir do Splitter, se todas as ONTsestão fora de serviço 2 1 Teste a partir dasONTs, se somentealgumasONTsestão fora de serviço Testes de Manutenção Feeder Distribution 1490 nm OLT Drop Terminals 1310nm Central Office

  14. Power Meter para FTTX / GPON – MedidorSeletivo 1490 /1550nm 1490 /1550nm ONT OLT 1310nm 1310nm Meter2 Meter3 Meter1 2 1550nm 1310nm 1490nm • Medidor de Potênciade comprimentosde ondasimultâneospara FTTH: • Como o comp. de ondade 1310nm (upstream) é ativadopelo comp. de onda de 1490nm, um medidoremmodo trough ativa a comunicaçãosimultâneapermitindomedira potênciaemtodasos comp.de onda. • Como o upstream se transmiteem “pacotes”, o medidor de potênciadeveanalisar o comp. de onda de 1310 nm emrajadas. Ativação OLT/ONT

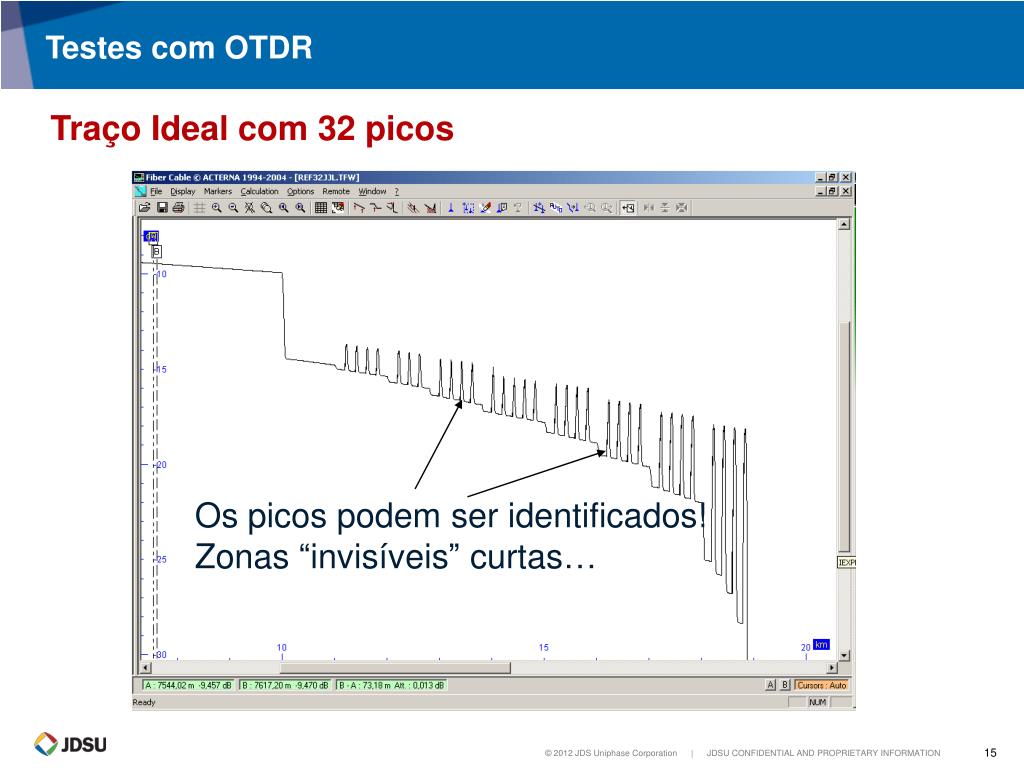

  15. Testes com OTDR TraçoIdeal com 32 picos Ospicospodemseridentificados! Zonas “invisíveis” curtas…

  16. Testes com OTDR TraçoREAL com 32 picos de assinantes (ONT) Ospicosnãosãoidentificáveis! Zonas“invisíveis” largas

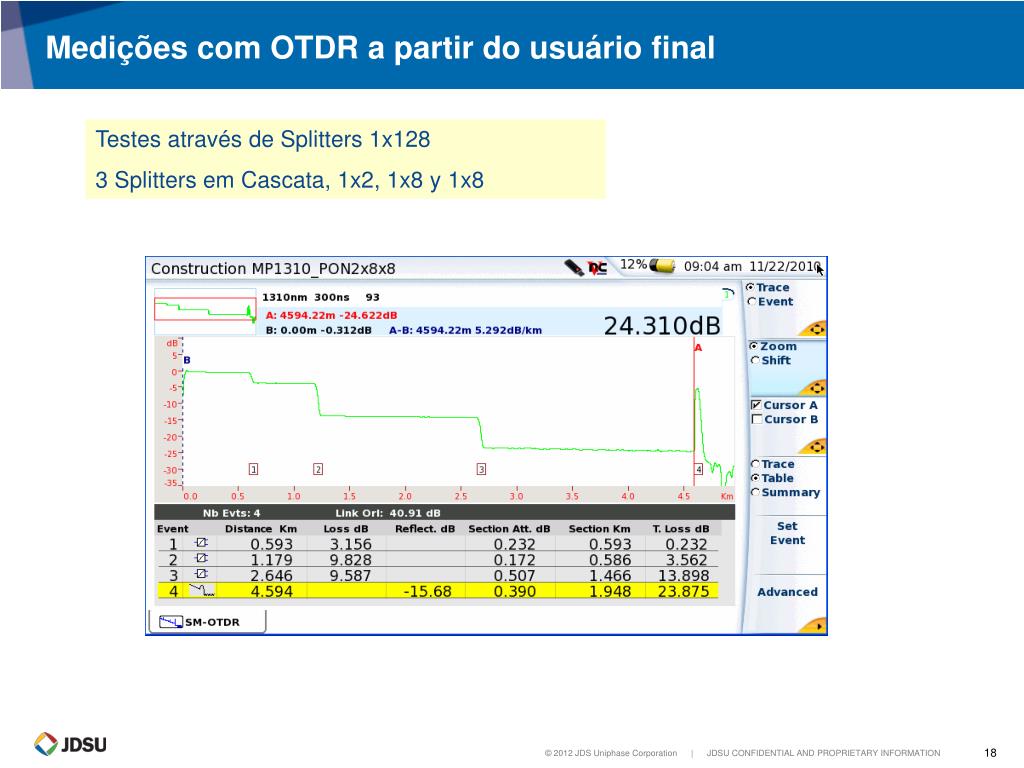

  17. Mediçõescom OTDR a partir do usuário final Testes através de Splitters 1x128 3 Splitters emCascata, 1x2, 1x8 y 1x8

  18. Módulo OTDR Metro PON (MP) Aplicações: Redes FTTX / PON – RangeDinâmico e Zonas MortasOtimizadaspara realizar testes através de splittersaté 1/128 Redes ponto a ponto de médioou largo alcance, tipicamente até 120 Km em todos os comp. de onda. Comprimentos de Onda: 1310, 1490, 1550, 1625, 1650nm Funções OTDR e Loss Test Set: Fonte (contínuaou modulada, standard) & medidor de potênciana porta do OTDR (opcional) Testes livres de erro: combina emumasó porta todos os comp. de onda realizando um teste para todos os comp. de onda de umasó vez. Testeemredes com splitters de até 1x128. Exemplos de splitters cascateados: 1x2, 1x8 e 1x8 Testeem link de 200km em1550nm. Splitter 1x16 (13 dB) com 13.8 metros de zonamorta.

  19. Módulos OTDR preparados para PON Range DinamicoOtimizadoa 100/300 ns parapasaratravésde splitters 1:64 e 1:128 Detecçãode Tráfego (Aoconectar a fibra o equipamentopercebe se a fibraestáativa ou apagada.) Alarmesincluem um limiarparasplitter Detecçãoautomática de splitterscomun ícone. Atenuação de seçãoemdB (dB/km).

  20. FiberComplete Testes Bi-direcionaisAutomáticos

  21. 2 1 1 1 2 Fiber Complete - Aplicaçãoem PON OLT  Downstream : - Voz& Dados @ 1490 nm - VídeoAnalógico@ 1550 nm ONT  Upstream : Voz & Dados @ 1310 nm Fiber xDSL Drop Terminal Central Office ONT WDM Passive Splitter PON OLT 1490/1550 nm ONT Distribution fibers Feeder fiber Drop Terminal 1310nm ONT RP Video Video AMP

  22. Fiber Complete / OTDR Módulo Tudoemum: Até 6 instrumentos combinados: Características Principais • Umasó porta/conexãopara mediçõesOTDR, distância, IL & ORL bidirecional • Testes automáticos comumsóbotão • Verificaçãode continuidade automáticamente • Armazenamentoautomático de resultados • Detector de falhasInteligente • Passo-a-passoinstrutivo para referênciainicial (testes de IL/ORL) • Indicador passa/falhabaseadoemlimiares definidos • Medidor de IL • Medidor de Potencia • Opticalreturnloss (ORL meter) • Fonte de luz contínua • Medidor de distância (tamanho) de Fibra • OTDR

  23. MóduloFIberCompleteLoss, ORL, distância, perdaememendas e conectores 2x unidadesequipadascom FiberCompletee OTDR ORL IL OTDR Unit A Unit B LS LS PM PM OTDR OTDR • Doismódulos permitem, emumasó porta de conexão: • Verificaçãoautomática de continuidadecomdetecção da unidadedistante emalgunssegundos • Mediçãode perdade inserçãousando a fontede luz e o medidor de potênciaintegrados • Medição de perda de retorno utilizando a fonte de luz e o medidor de potência integrados • Perdade emendas e conectores, dobras (curvaturas) e reflectânciausando o OTDR  16.65  15.83  16.24  32.41  26.48

  24. Smart Link Mapper FTTH-SLM

  25. Benefícios do FTTH-SLM • Transformaostécnicosmaisnovos com o OTDR emespecialistas e realizaimediatamente o diagnóstico de qualidade da infra-estrutura de rede GPON • Selecionaparametros de testes otimizados, para conduzirmediçõesconfiáveisatravés dos splitters ópticos(AlgoritmoAutomáticoOptiPulse) • Automaticamentedetecta e identificatodososelementos da rede GPON, taiscomoostipos de splitters (Modo Discover) • Exibeem forma de ícones o mapa da rede, a partir dos resultados do traço OTDR (VisualizaçãoSmartLink) • Garante as medições de acordo com as recomendações do ITU-T/IEEE de forma automática com análise PASSOU/FALHOU oulimiarescustomizados.

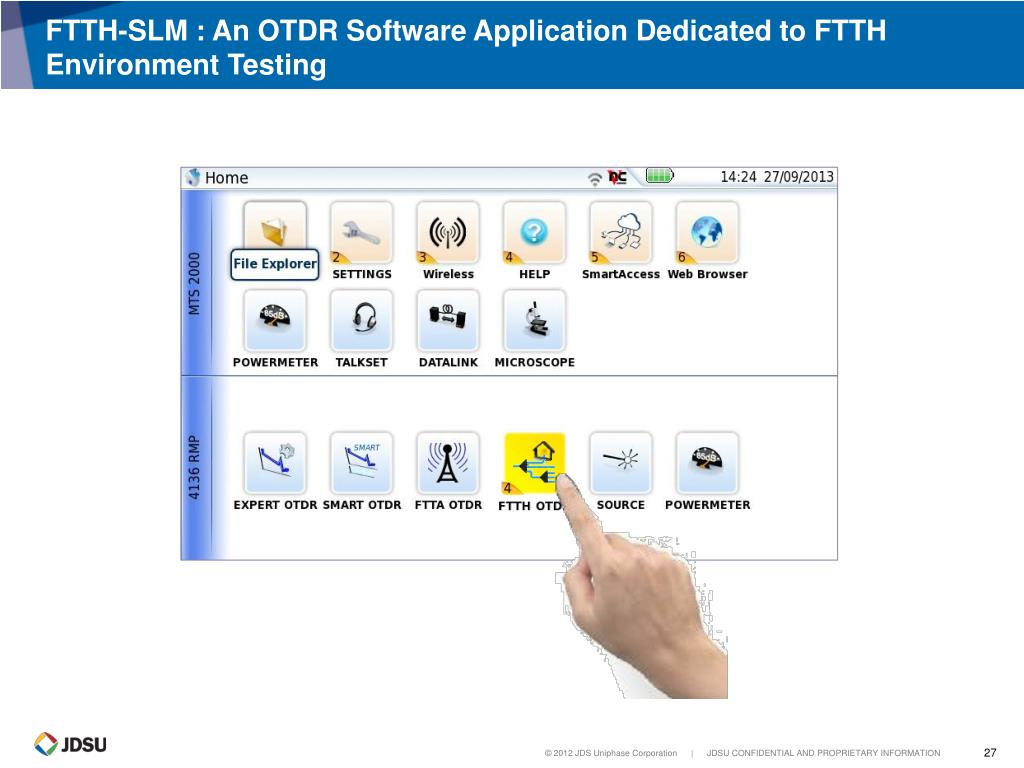

  26. FTTH-SLM : An OTDR Software Application Dedicated to FTTH Environment Testing

  27. FTTH-SLM: Menu de Configuração Menus de configuraçãodedicadoscom a terminologia das Redes GPON É recomendávelsetar os tipos de splitters, casovocêjásaiba. O Modo Discovernãopermite a análise Passa/Falha Modo Discover: Auto-detecção e identificação dos tipos de splitters na Rede GPON

  28. FTTH-SLM: Menu de Alarmes Limiares Passa/falha de acordocom as recomendações do ITU-T/IEEE para Redes PON

  29. FTTH-SLM: Algoritmo de AquisiçãoOptiPulses OptiPulses: Automaticamenterealizamediçõescompulsoscurtos e longos O algoritmoOptiPulsesrealizaautomaticamenteaquisições com o OTDR empulsoscurtos e longos. Issopermitedetectartodososeventos antes e depois do splitter e queosusuários “enxerguem” mesmodentro das zonasmortas.

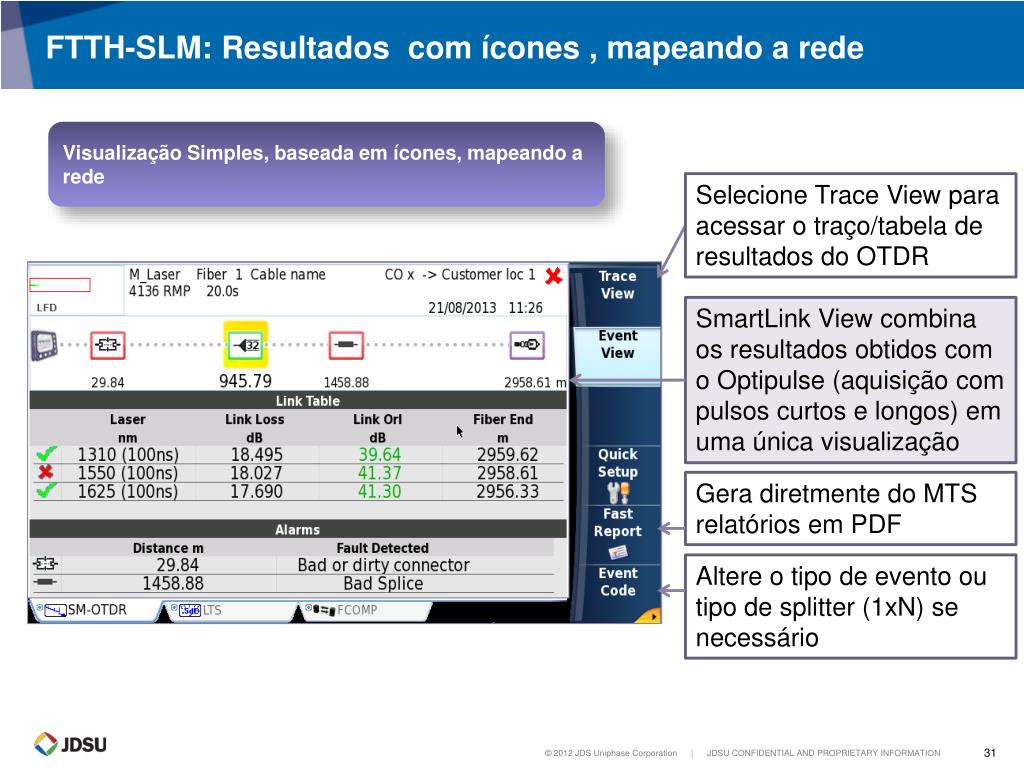

  30. FTTH-SLM: Resultadoscomícones , mapeando a rede Visualização Simples, baseadaemícones, mapeando a rede Selecione Trace View para acessar o traço/tabela de resultados do OTDR SmartLinkView combina os resultadosobtidoscom o Optipulse (aquisiçãocompulsoscurtos e longos) emumaúnicavisualização Gera diretmente do MTS relatóriosem PDF Altere o tipo de evento ou tipo de splitter (1xN) se necessário

  31. FTTH-SLM: DiagnósticoImediato de Falhas Receba mais informações sobre umeventoespecífico Selecioneumevento Diagnósticoclaro da causa do problema

  32. FTTH-SLM: Resultados, Visualização do Traço e da Tabela de Eventos AnáliseEspecial do sinal para detectartodos os eventos no link Clique SmartLink para acessar o diagrama da redebaseadoemícones Uma únicatabela de eventosporcomprimento de onda, combinandopulsoscurtos e longosrealizados com o OptiPulses • - Pulsoscurtos e longossãoexibidos no mesmográfico • Ostraçospodemseranalisadosindependentemente • Oseventosnatabelasãodiretamentecorrelacionados com o traço / auto zoom • Todosostraços do OTDR são salvos no formatoBellcore .sor

  33. Modos Expert & SMART OTDR

  34. Modo SMART OTDR

  35. O FTTH-SLM torna a visualização mais simples para os técnicos que não tem muitaexperiênciacom o traço Quando o FTTH-SLM estáinstalado, a Visualização do SmartLinkficadisponíveltambém no Modo SMART OTDR SelecioneSmartLink para acessar o diagrama da redebaseadoemícones

  36. Modo Expert OTDR

  37. O FTTH-SLM fornece mais funcionalidades para os técnicos mais experientes Quando o FTTH-SLM estáinstalado, a visualização do SmartLinkView e o algoritmoOptiPulses (Manual & Auto) ficamdisponíveis no Modo Expert Gerenciar os parametros dos testes: Largura de pulso & ranges Gerenciar a estrutura da Rede GPON Comparar os resultadoscom os padrõesinternacionais

  38. Resumo do FTTH-SLM • Transformaostécnicosmaisnovos com o OTDR emespecialistas e realizaimediatamente o diagnóstico de qualidade da infra-estrutura de rede GPON • Selecionaparametros de testes otimizados, para conduzirmediçõesconfiáveisatravés dos splitters ópticos(AlgoritmoAutomáticoOptiPulse) • Automaticamentedetecta e identificatodososelementos da rede GPON, taiscomoostipos de splitters (Modo Discover) • Exibeem forma de ícones o mapa da rede, a partir dos resultados do traço OTDR (VisualizaçãoSmartLink) • Garante as medições de acordo com as recomendações do ITU-T/IEEE de forma automática com análise PASSOU/FALHOU oulimiarescustomizados.

  39. Obrigado Luis FillipeCoutoSolutionsSpecialistOrganizationFiberOpticsluis.couto@jdsu.com (21) 99338-2885JDSU Brasil
