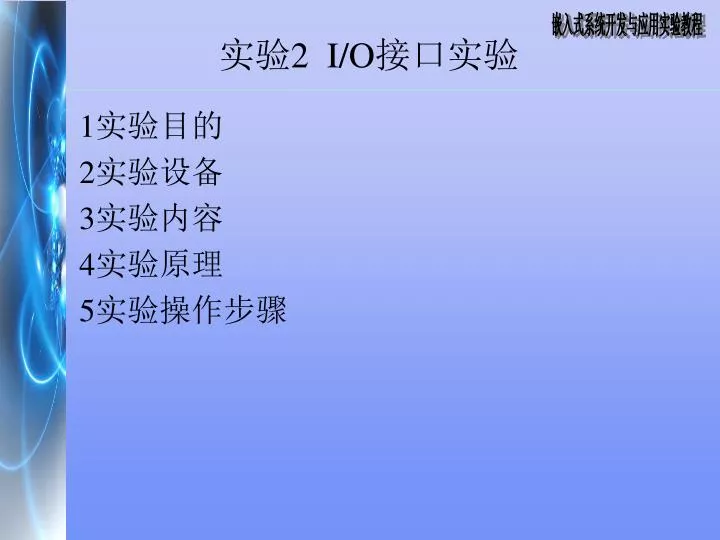

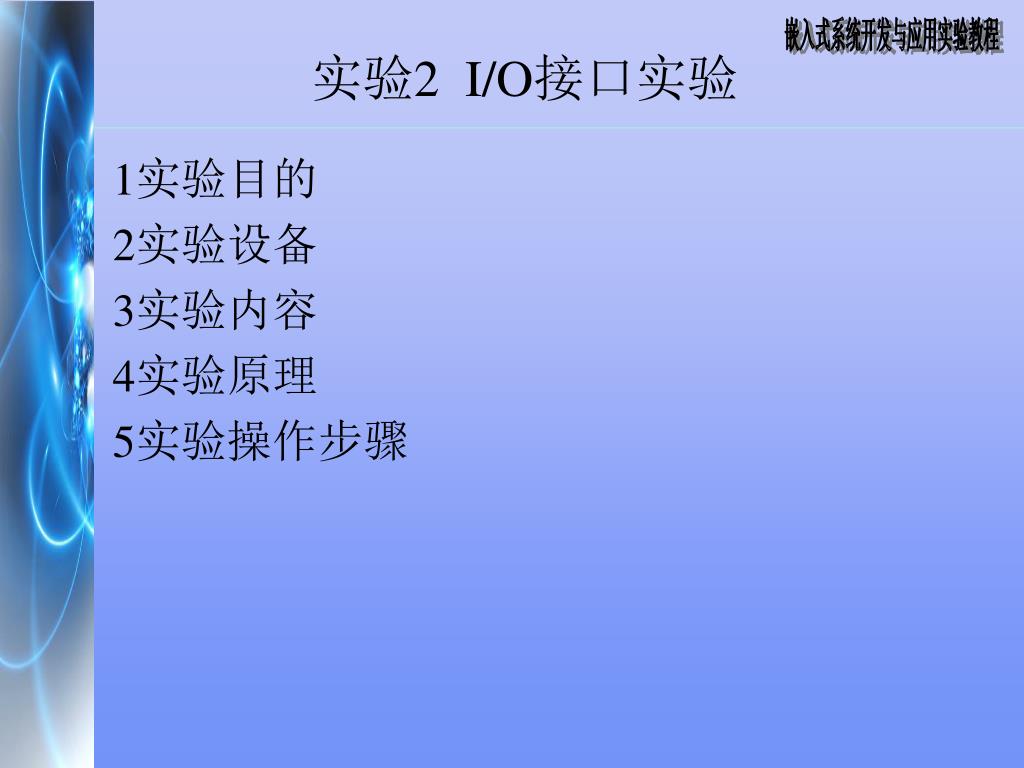

  1. 实验2 I/O接口实验 • 1实验目的 • 2实验设备 • 3实验内容 • 4实验原理 • 5实验操作步骤

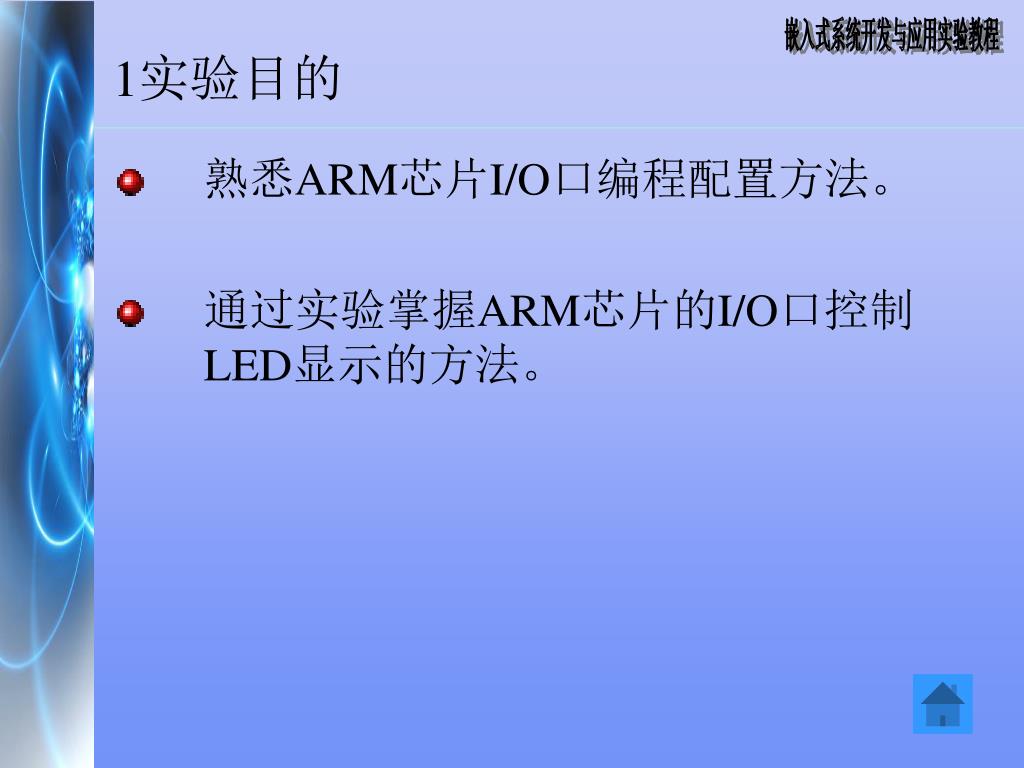

  2. 1实验目的 • 熟悉ARM芯片I/O口编程配置方法。 • 通过实验掌握ARM芯片的I/O口控制LED显示的方法。

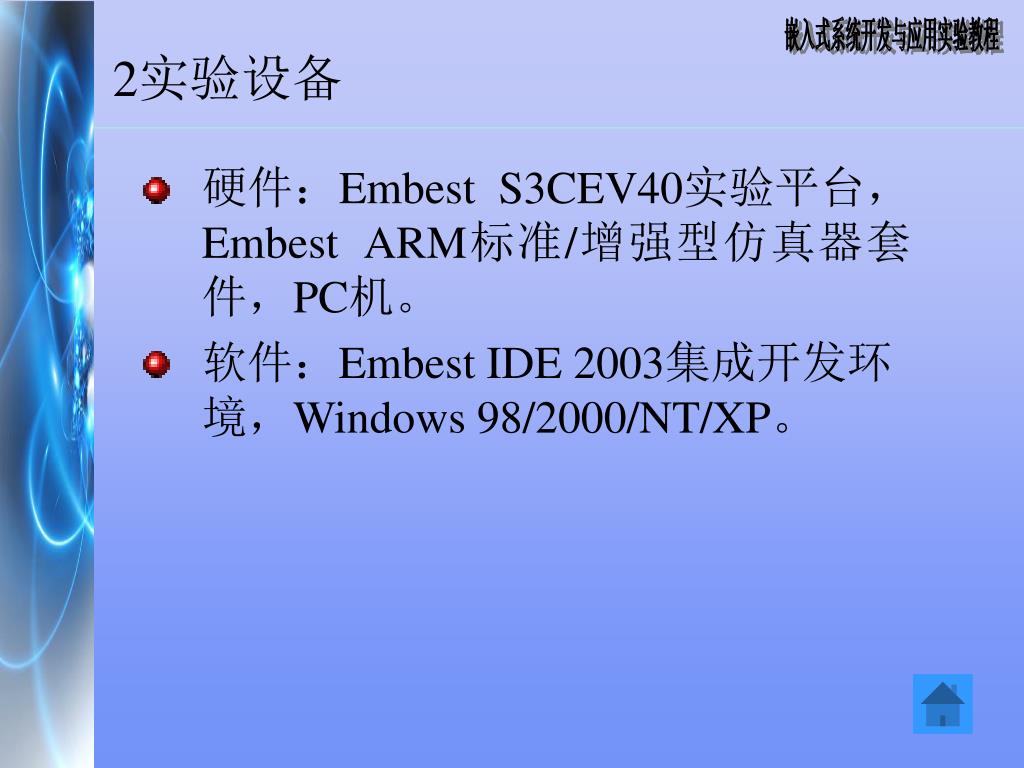

  3. 2实验设备 • 硬件：Embest S3CEV40实验平台，Embest ARM标准/增强型仿真器套件，PC机。 • 软件：Embest IDE 2003集成开发环境，Windows 98/2000/NT/XP。

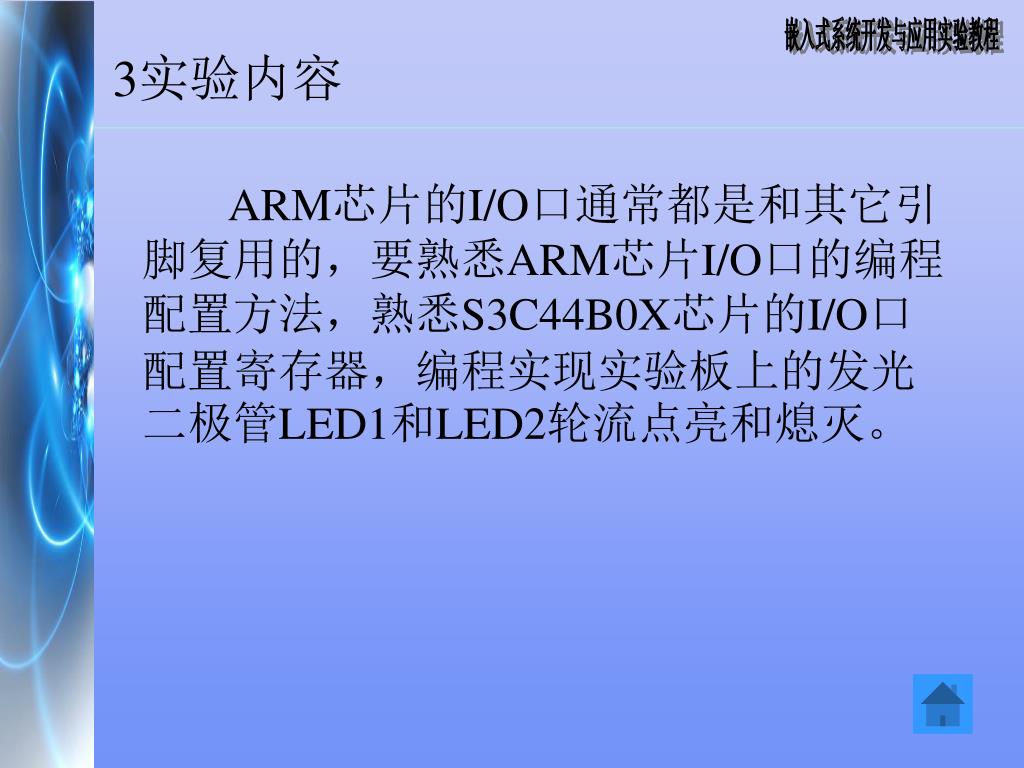

  4. 3实验内容 • ARM芯片的I/O口通常都是和其它引脚复用的，要熟悉ARM芯片I/O口的编程配置方法，熟悉S3C44B0X芯片的I/O口配置寄存器，编程实现实验板上的发光二极管LED1和LED2轮流点亮和熄灭。

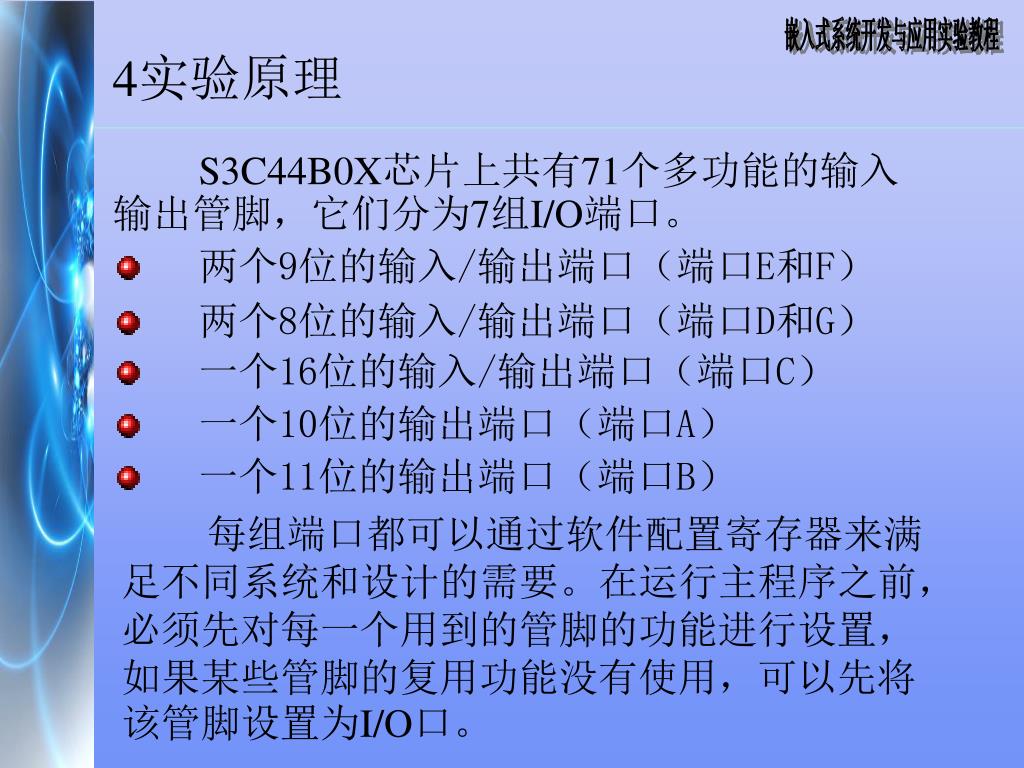

  5. 4实验原理 • S3C44B0X芯片上共有71个多功能的输入输出管脚，它们分为7组I/O端口。 • 两个9位的输入/输出端口（端口E和F） • 两个8位的输入/输出端口（端口D和G） • 一个16位的输入/输出端口（端口C） • 一个10位的输出端口（端口A） • 一个11位的输出端口（端口B） 每组端口都可以通过软件配置寄存器来满足不同系统和设计的需要。在运行主程序之前，必须先对每一个用到的管脚的功能进行设置，如果某些管脚的复用功能没有使用，可以先将该管脚设置为I/O口。

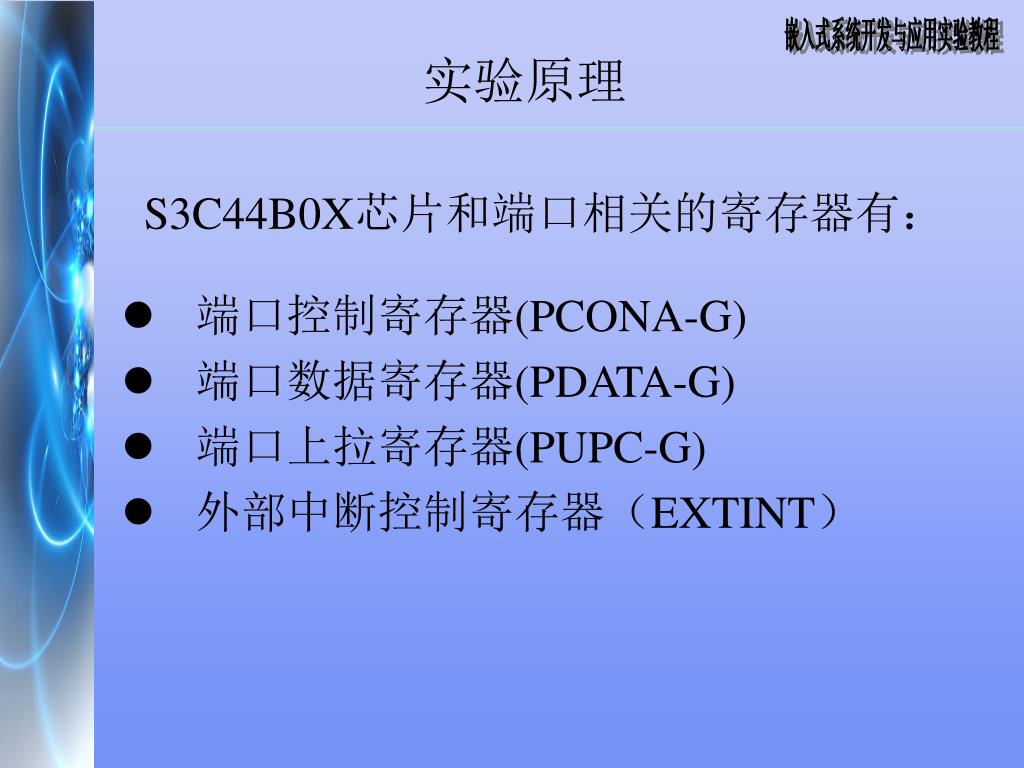

  6. 实验原理 • S3C44B0X芯片和端口相关的寄存器有： • 端口控制寄存器(PCONA-G) • 端口数据寄存器(PDATA-G) • 端口上拉寄存器(PUPC-G) • 外部中断控制寄存器（EXTINT）

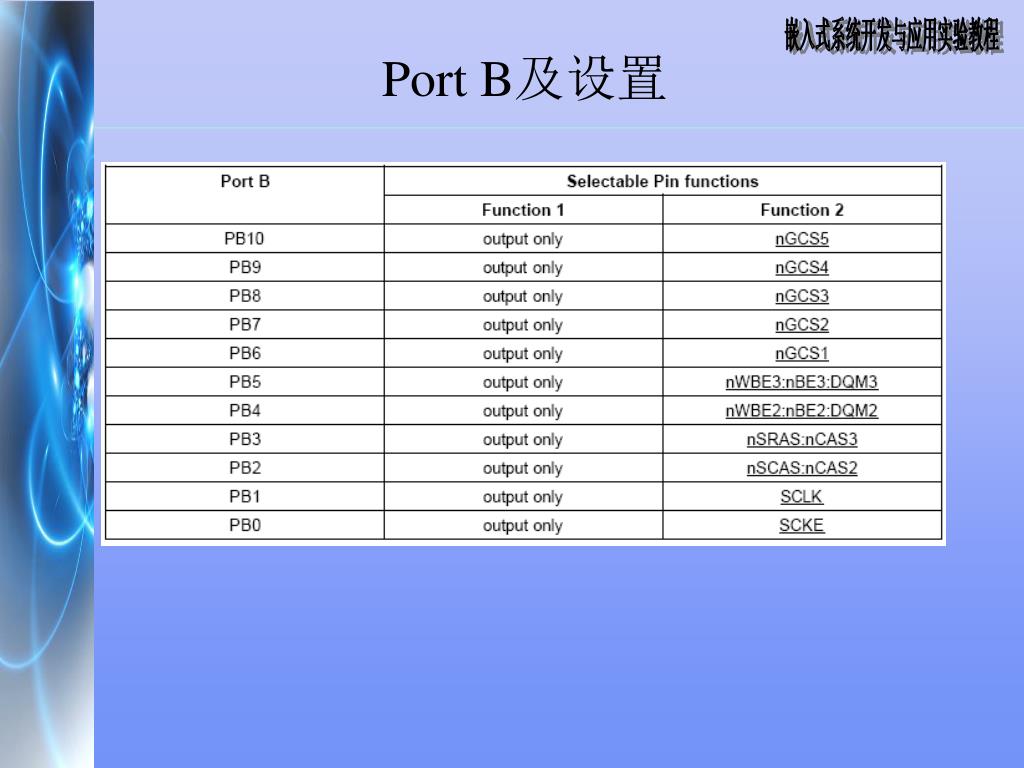

  7. Port B及设置

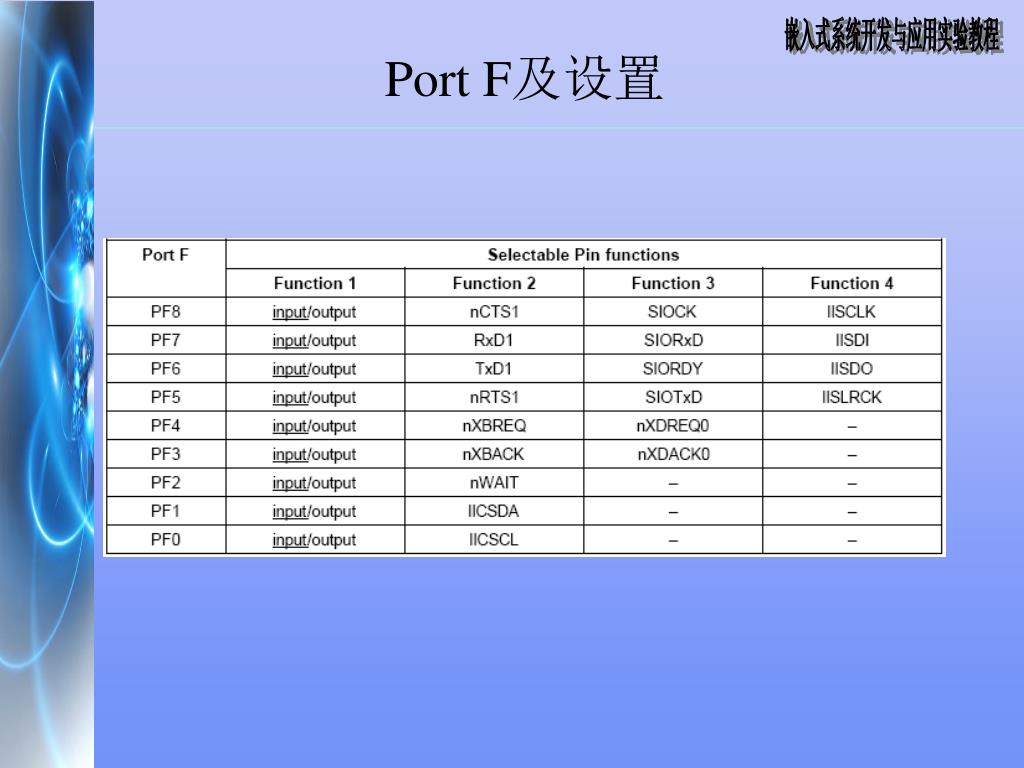

  8. Port F及设置

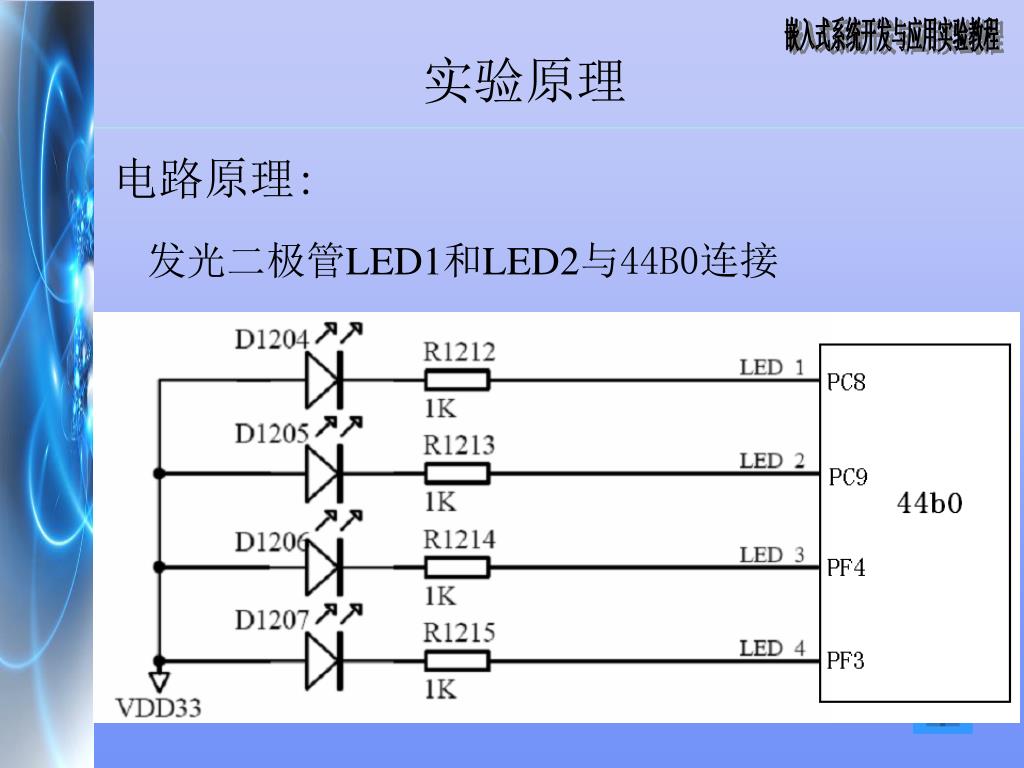

  9. 实验原理 • 电路原理: 发光二极管LED1和LED2与44B0连接

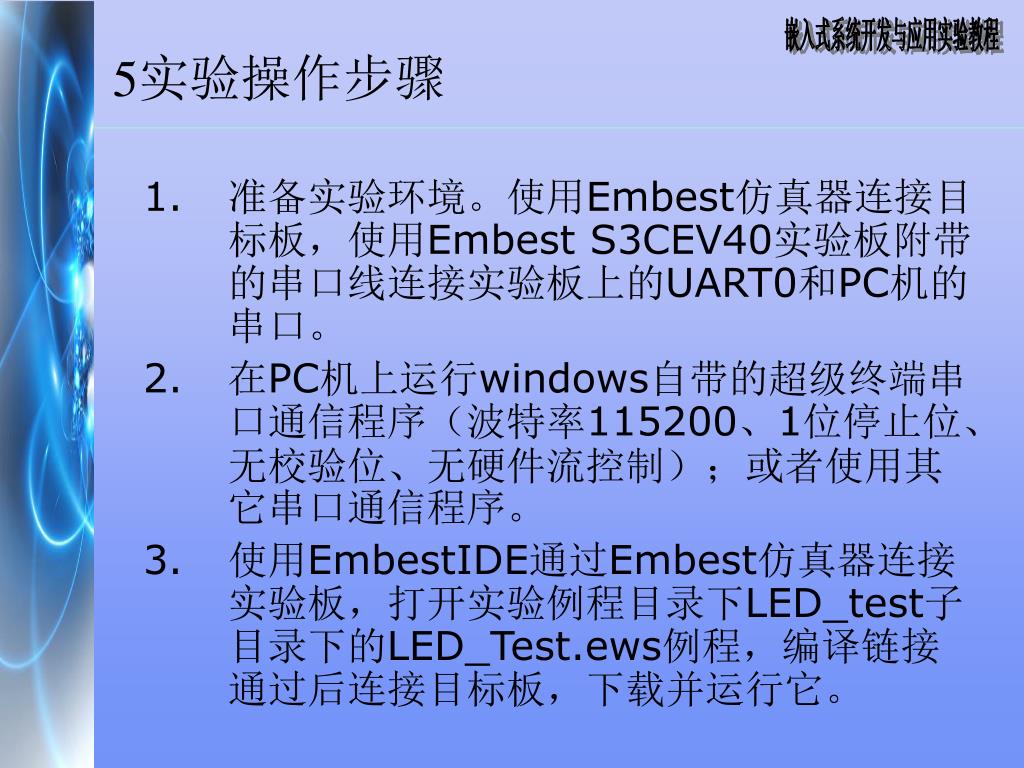

  10. 5实验操作步骤 • 准备实验环境。使用Embest仿真器连接目标板，使用Embest S3CEV40实验板附带的串口线连接实验板上的UART0和PC机的串口。 • 在PC机上运行windows自带的超级终端串口通信程序（波特率115200、1位停止位、无校验位、无硬件流控制）；或者使用其它串口通信程序。 • 使用EmbestIDE通过Embest仿真器连接实验板，打开实验例程目录下LED_test子目录下的LED_Test.ews例程，编译链接通过后连接目标板，下载并运行它。

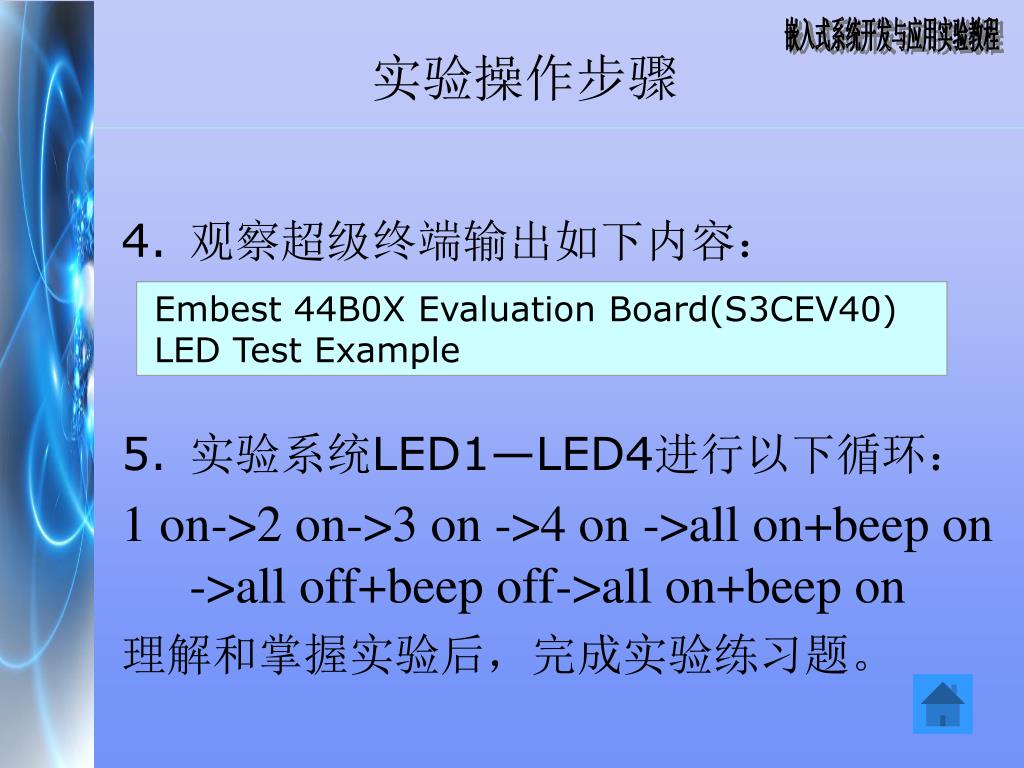

  11. Embest 44B0X Evaluation Board(S3CEV40) LED Test Example 实验操作步骤 • 观察超级终端输出如下内容： • 实验系统LED1—LED4进行以下循环： • 1 on->2 on->3 on ->4 on ->all on+beep on ->all off+beep off->all on+beep on • 理解和掌握实验后，完成实验练习题。

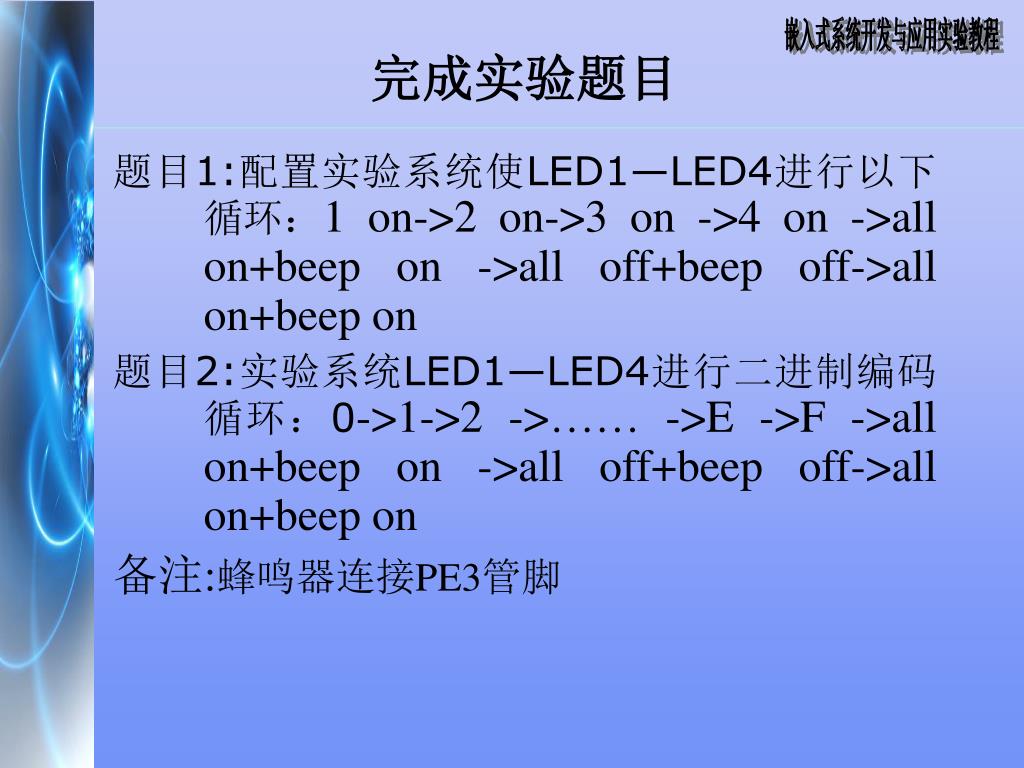

  12. 完成实验题目 • 题目1:配置实验系统使LED1—LED4进行以下循环：1 on->2 on->3 on ->4 on ->all on+beep on ->all off+beep off->all on+beep on • 题目2:实验系统LED1—LED4进行二进制编码循环：0->1->2 ->…… ->E->F ->all on+beep on ->all off+beep off->all on+beep on • 备注:蜂鸣器连接PE3管脚
