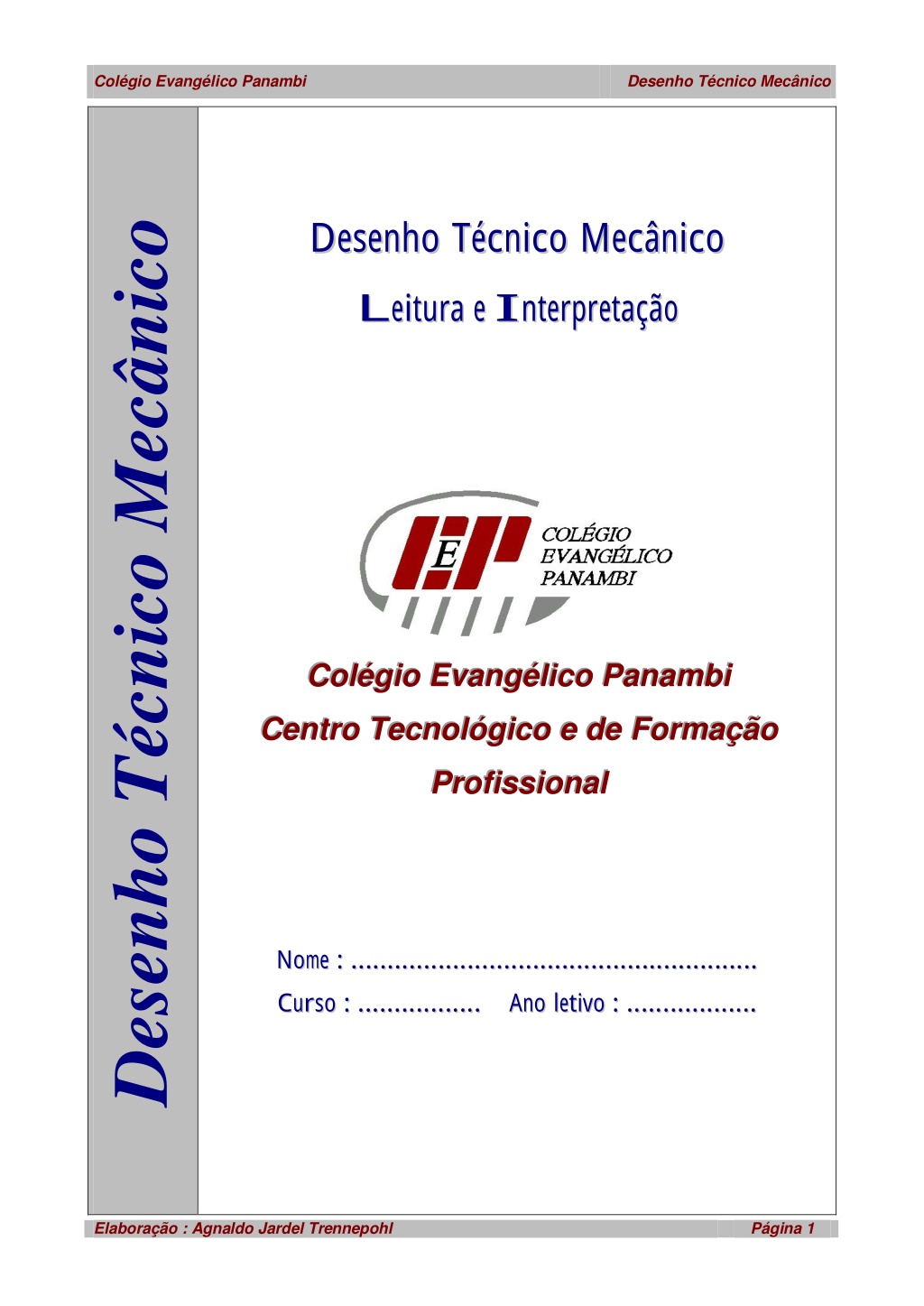

1. Colégio Evangélico Panambi Desenho Técnico Mecânico D De es se en nh ho o T Té éc cn ni ic co o M Me ec câ ân ni ic co o D De es se en nh ho o T Té éc cn ni ic co o M Me ec câ ân ni ic co o L L e ei it tu ur ra a e e I I n nt te er rp pr re et ta aç çã ão o C C Co o ol l lé é ég g gi i io o o E E Ev v va a an n ng g gé é él l li i ic c co o o P P Pa a an n na a am C C Ce e en n nt t tr r ro o o T T Te e ec c cn n no o ol l ló ó óg g gi i ic c co o o e e e d d de e e F F Fo o or r rm P P Pr r ro o of f fi i is s ss s si i io o on n na a al l l m mb b bi i i m ma a aç ç çã ã ão o o N No om m e e : : . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. . C Cu ur rs so o : : . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. . A An no o l le et ti iv vo o : : . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. . Elaboração : Agnaldo Jardel Trennepohl Página 1

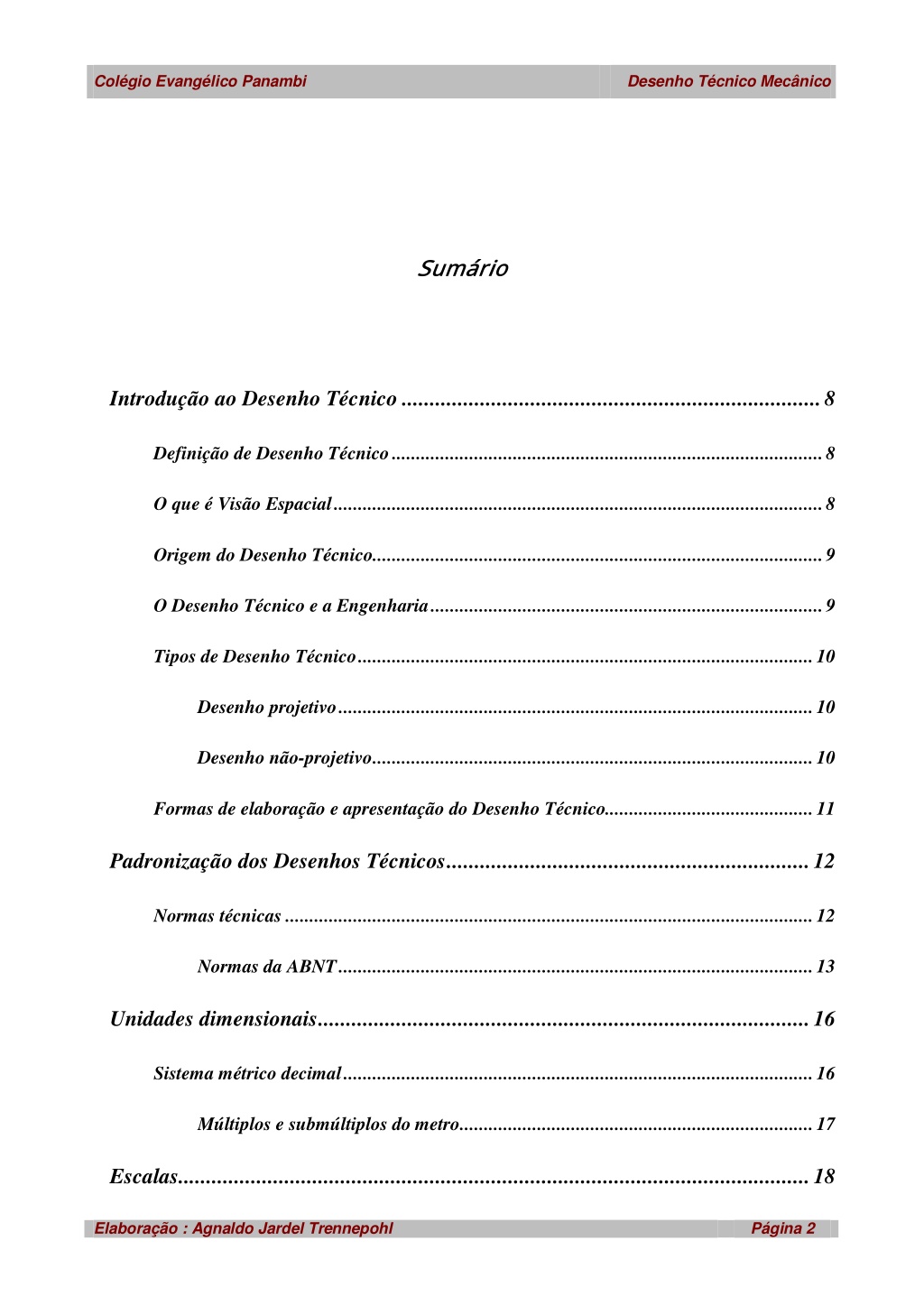

2. Colégio Evangélico Panambi Desenho Técnico Mecânico Sumário Introdução ao Desenho Técnico ...........................................................................8 Definição de Desenho Técnico.........................................................................................8 O que é Visão Espacial.....................................................................................................8 Origem do Desenho Técnico.............................................................................................9 O Desenho Técnico e a Engenharia.................................................................................9 Tipos de Desenho Técnico..............................................................................................10 Desenho projetivo..................................................................................................10 Desenho não-projetivo...........................................................................................10 Formas de elaboração e apresentação do Desenho Técnico...........................................11 Padronização dos Desenhos Técnicos.................................................................12 Normas técnicas .............................................................................................................12 Normas da ABNT..................................................................................................13 Unidades dimensionais........................................................................................16 Sistema métrico decimal.................................................................................................16 Múltiplos e submúltiplos do metro.........................................................................17 Escalas.................................................................................................................18 Elaboração : Agnaldo Jardel Trennepohl Página 2

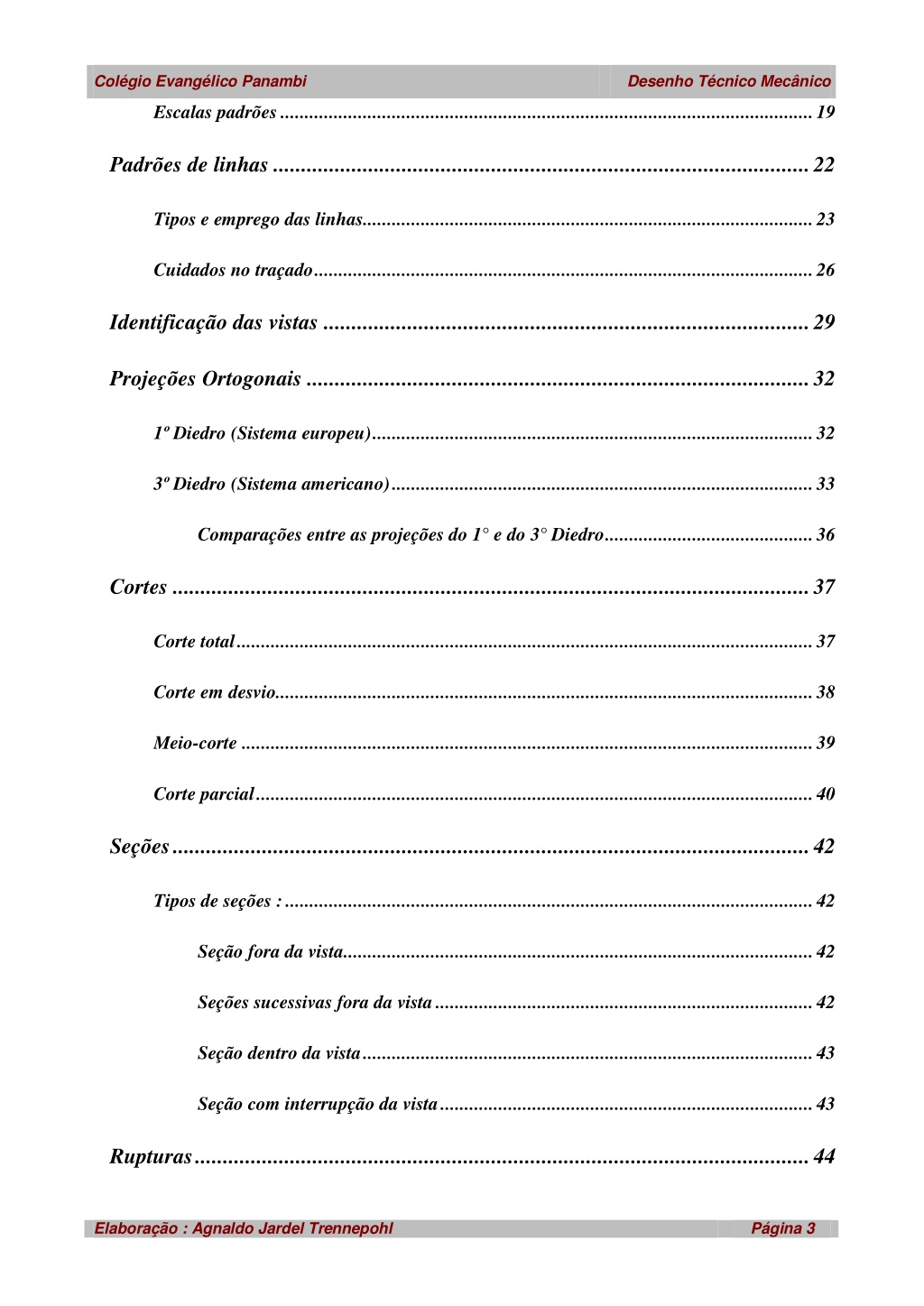

3. Colégio Evangélico Panambi Desenho Técnico Mecânico Escalas padrões..............................................................................................................19 Padrões de linhas ................................................................................................22 Tipos e emprego das linhas.............................................................................................23 Cuidados no traçado.......................................................................................................26 Identificação das vistas .......................................................................................29 Projeções Ortogonais ..........................................................................................32 1º Diedro (Sistema europeu)...........................................................................................32 3º Diedro (Sistema americano).......................................................................................33 Comparações entre as projeções do 1° e do 3° Diedro...........................................36 Cortes ..................................................................................................................37 Corte total.......................................................................................................................37 Corte em desvio...............................................................................................................38 Meio-corte ......................................................................................................................39 Corte parcial...................................................................................................................40 Seções..................................................................................................................42 Tipos de seções :.............................................................................................................42 Seção fora da vista.................................................................................................42 Seções sucessivas fora da vista..............................................................................42 Seção dentro da vista.............................................................................................43 Seção com interrupção da vista.............................................................................43 Rupturas..............................................................................................................44 Elaboração : Agnaldo Jardel Trennepohl Página 3

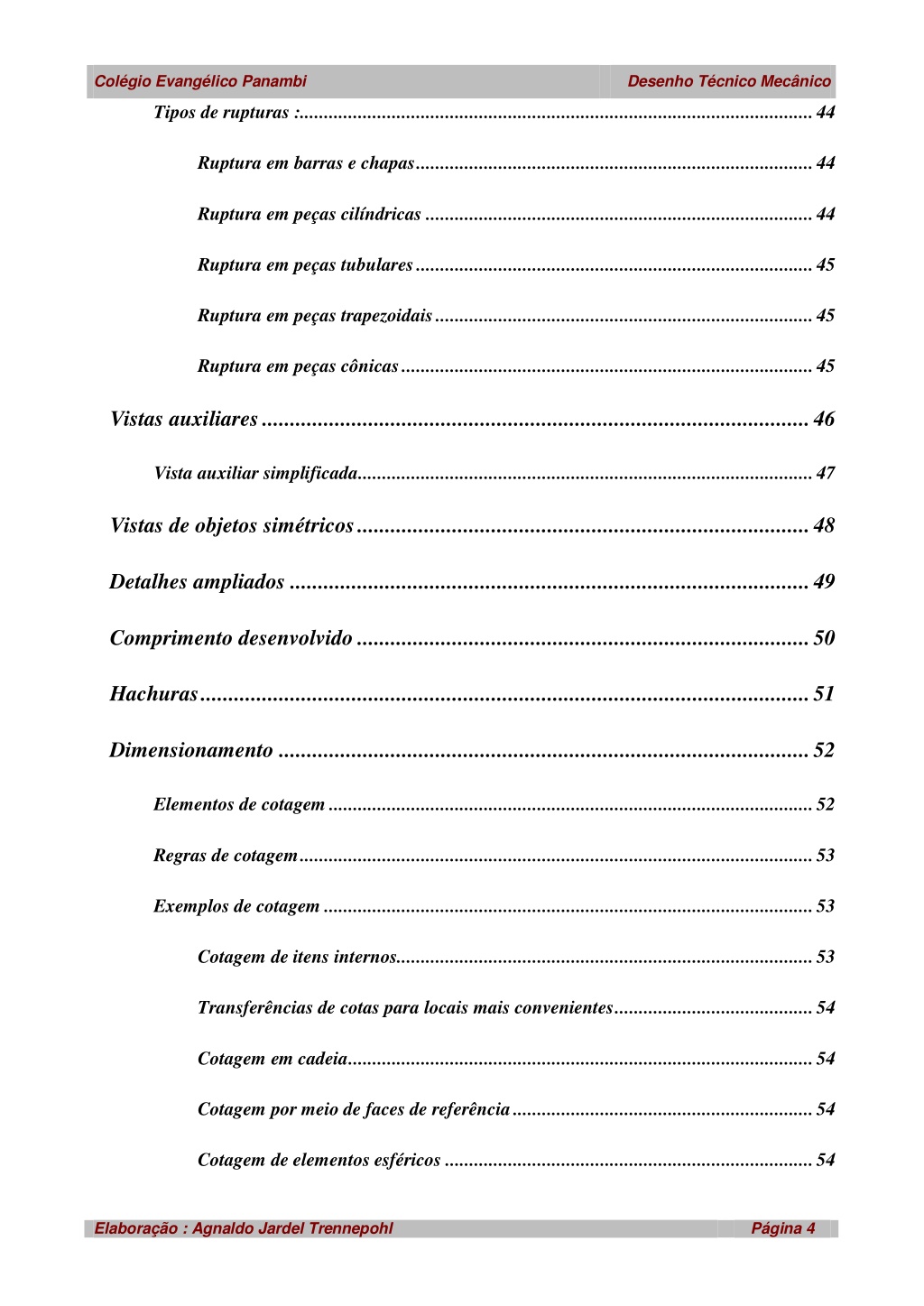

4. Colégio Evangélico Panambi Desenho Técnico Mecânico Tipos de rupturas :..........................................................................................................44 Ruptura em barras e chapas..................................................................................44 Ruptura em peças cilíndricas ................................................................................44 Ruptura em peças tubulares..................................................................................45 Ruptura em peças trapezoidais..............................................................................45 Ruptura em peças cônicas.....................................................................................45 Vistas auxiliares..................................................................................................46 Vista auxiliar simplificada..............................................................................................47 Vistas de objetos simétricos.................................................................................48 Detalhes ampliados .............................................................................................49 Comprimento desenvolvido .................................................................................50 Hachuras.............................................................................................................51 Dimensionamento ...............................................................................................52 Elementos de cotagem ....................................................................................................52 Regras de cotagem..........................................................................................................53 Exemplos de cotagem .....................................................................................................53 Cotagem de itens internos......................................................................................53 Transferências de cotas para locais mais convenientes.........................................54 Cotagem em cadeia................................................................................................54 Cotagem por meio de faces de referência..............................................................54 Cotagem de elementos esféricos ............................................................................54 Elaboração : Agnaldo Jardel Trennepohl Página 4

5. Colégio Evangélico Panambi Desenho Técnico Mecânico Cotagem por adição de pontos...............................................................................55 Cotagem por coordenadas.....................................................................................55 Cotagem de detalhes..............................................................................................56 Cotagem de escareados..........................................................................................57 Cotagem de elementos eqüidistantes e/ou repetidos...............................................57 Simbologia...........................................................................................................60 Símbolos de perfis...........................................................................................................60 Acabamento superficial..................................................................................................61 Estados de superfície......................................................................................................62 Direção das estrias.................................................................................................65 Indicação de sobremetal para usinagem ...............................................................66 Disposição das indicações de estado de superfície.................................................66 Acabamento superficial x Classes de rugosidade ..................................................67 Tolerância de forma.......................................................................................................69 Retilineidade..........................................................................................................69 Planeza..................................................................................................................70 Circularidade.........................................................................................................71 Cilindricidade........................................................................................................72 Forma de uma linha qualquer...............................................................................72 Forma de uma superfície qualquer.......................................................................73 Tolerância de orientação................................................................................................74 Paralelismo............................................................................................................74 Elaboração : Agnaldo Jardel Trennepohl Página 5

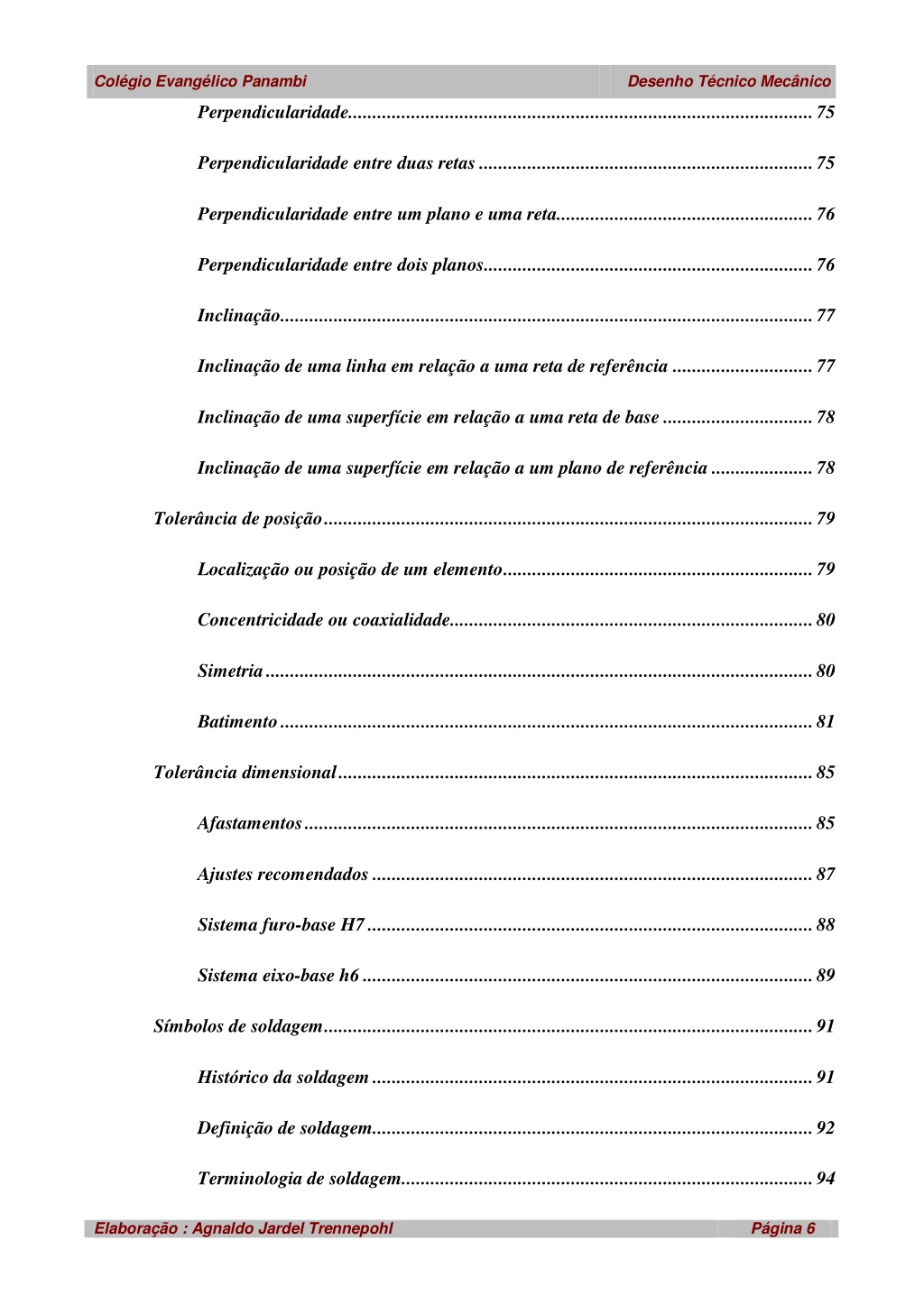

6. Colégio Evangélico Panambi Desenho Técnico Mecânico Perpendicularidade................................................................................................75 Perpendicularidade entre duas retas .....................................................................75 Perpendicularidade entre um plano e uma reta.....................................................76 Perpendicularidade entre dois planos....................................................................76 Inclinação..............................................................................................................77 Inclinação de uma linha em relação a uma reta de referência .............................77 Inclinação de uma superfície em relação a uma reta de base ...............................78 Inclinação de uma superfície em relação a um plano de referência .....................78 Tolerância de posição.....................................................................................................79 Localização ou posição de um elemento................................................................79 Concentricidade ou coaxialidade...........................................................................80 Simetria.................................................................................................................80 Batimento..............................................................................................................81 Tolerância dimensional..................................................................................................85 Afastamentos.........................................................................................................85 Ajustes recomendados ...........................................................................................87 Sistema furo-base H7............................................................................................88 Sistema eixo-base h6 .............................................................................................89 Símbolos de soldagem.....................................................................................................91 Histórico da soldagem...........................................................................................91 Definição de soldagem...........................................................................................92 Terminologia de soldagem.....................................................................................94 Elaboração : Agnaldo Jardel Trennepohl Página 6

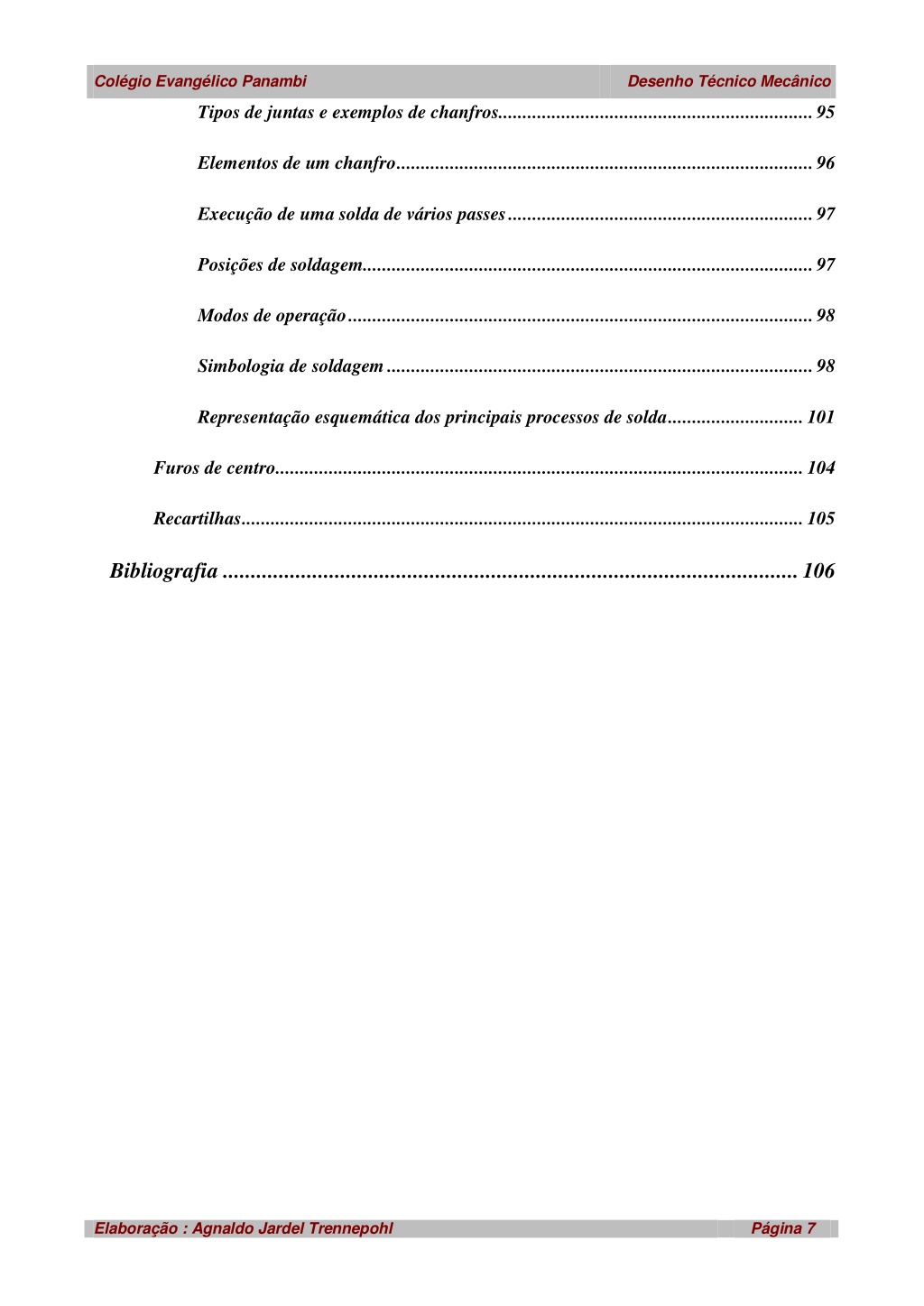

7. Colégio Evangélico Panambi Desenho Técnico Mecânico Tipos de juntas e exemplos de chanfros.................................................................95 Elementos de um chanfro......................................................................................96 Execução de uma solda de vários passes...............................................................97 Posições de soldagem.............................................................................................97 Modos de operação................................................................................................98 Simbologia de soldagem........................................................................................98 Representação esquemática dos principais processos de solda............................101 Furos de centro.............................................................................................................104 Recartilhas....................................................................................................................105 Bibliografia .......................................................................................................106 Elaboração : Agnaldo Jardel Trennepohl Página 7

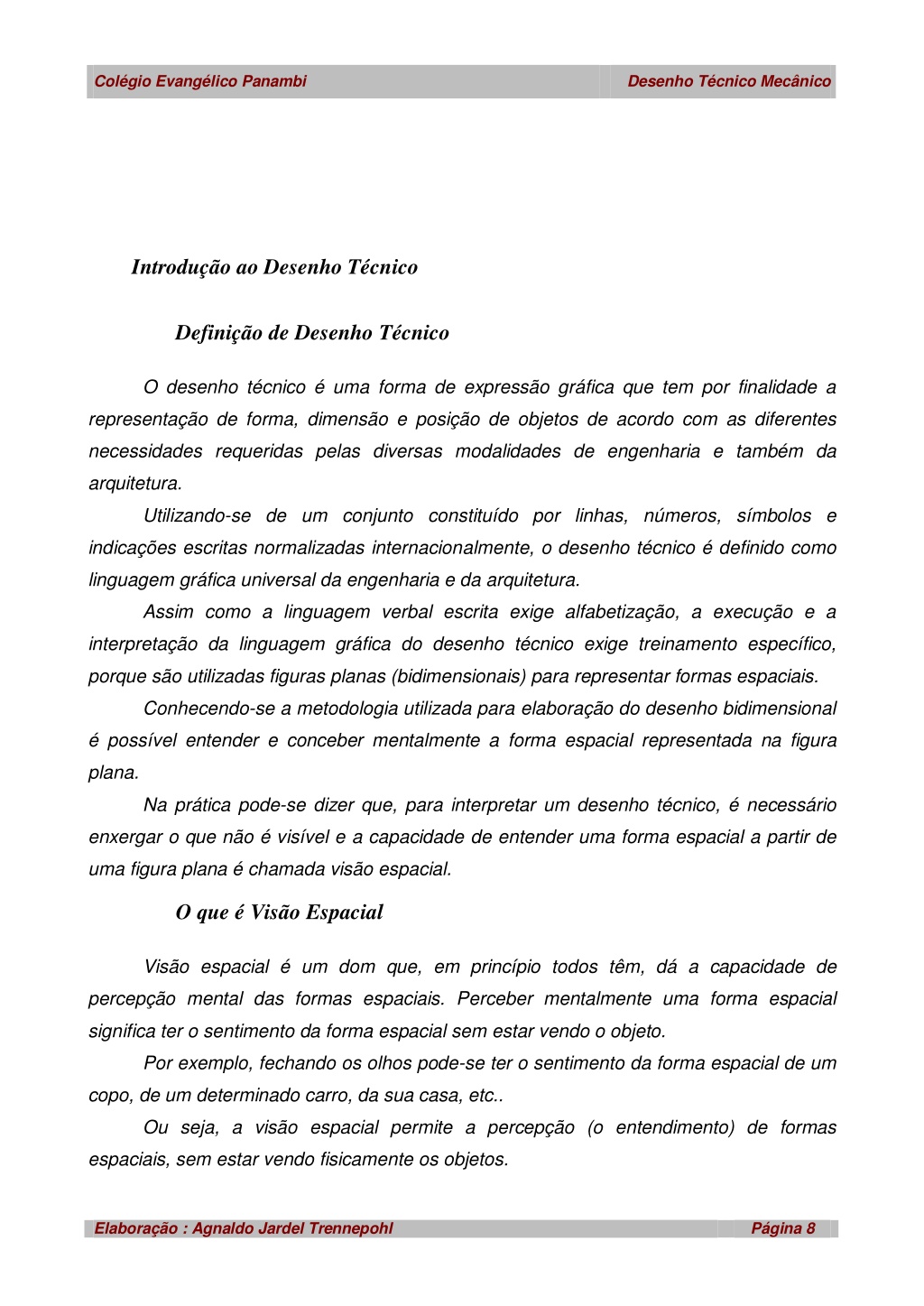

8. Colégio Evangélico Panambi Desenho Técnico Mecânico Introdução ao Desenho Técnico Definição de Desenho Técnico O desenho técnico é uma forma de expressão gráfica que tem por finalidade a representação de forma, dimensão e posição de objetos de acordo com as diferentes necessidades requeridas pelas diversas modalidades de engenharia e também da arquitetura. Utilizando-se de um conjunto constituído por linhas, números, símbolos e indicações escritas normalizadas internacionalmente, o desenho técnico é definido como linguagem gráfica universal da engenharia e da arquitetura. Assim como a linguagem verbal escrita exige alfabetização, a execução e a interpretação da linguagem gráfica do desenho técnico exige treinamento específico, porque são utilizadas figuras planas (bidimensionais) para representar formas espaciais. Conhecendo-se a metodologia utilizada para elaboração do desenho bidimensional é possível entender e conceber mentalmente a forma espacial representada na figura plana. Na prática pode-se dizer que, para interpretar um desenho técnico, é necessário enxergar o que não é visível e a capacidade de entender uma forma espacial a partir de uma figura plana é chamada visão espacial. O que é Visão Espacial Visão espacial é um dom que, em princípio todos têm, dá a capacidade de percepção mental das formas espaciais. Perceber mentalmente uma forma espacial significa ter o sentimento da forma espacial sem estar vendo o objeto. Por exemplo, fechando os olhos pode-se ter o sentimento da forma espacial de um copo, de um determinado carro, da sua casa, etc.. Ou seja, a visão espacial permite a percepção (o entendimento) de formas espaciais, sem estar vendo fisicamente os objetos. Elaboração : Agnaldo Jardel Trennepohl Página 8

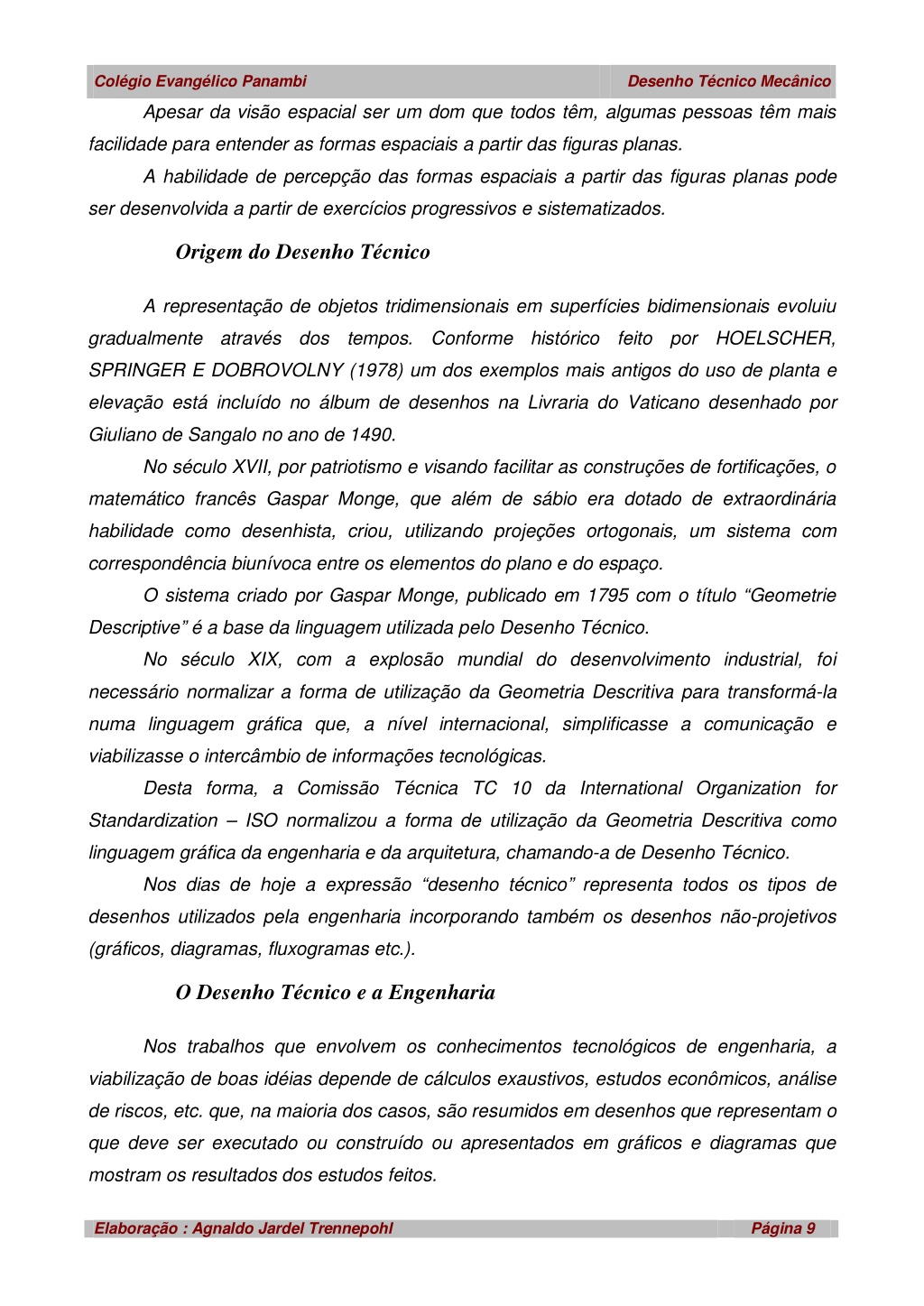

9. Colégio Evangélico Panambi Desenho Técnico Mecânico Apesar da visão espacial ser um dom que todos têm, algumas pessoas têm mais facilidade para entender as formas espaciais a partir das figuras planas. A habilidade de percepção das formas espaciais a partir das figuras planas pode ser desenvolvida a partir de exercícios progressivos e sistematizados. Origem do Desenho Técnico A representação de objetos tridimensionais em superfícies bidimensionais evoluiu gradualmente através dos tempos. Conforme histórico feito por HOELSCHER, SPRINGER E DOBROVOLNY (1978) um dos exemplos mais antigos do uso de planta e elevação está incluído no álbum de desenhos na Livraria do Vaticano desenhado por Giuliano de Sangalo no ano de 1490. No século XVII, por patriotismo e visando facilitar as construções de fortificações, o matemático francês Gaspar Monge, que além de sábio era dotado de extraordinária habilidade como desenhista, criou, utilizando projeções ortogonais, um sistema com correspondência biunívoca entre os elementos do plano e do espaço. O sistema criado por Gaspar Monge, publicado em 1795 com o título “Geometrie Descriptive” é a base da linguagem utilizada pelo Desenho Técnico. No século XIX, com a explosão mundial do desenvolvimento industrial, foi necessário normalizar a forma de utilização da Geometria Descritiva para transformá-la numa linguagem gráfica que, a nível internacional, simplificasse a comunicação e viabilizasse o intercâmbio de informações tecnológicas. Desta forma, a Comissão Técnica TC 10 da International Organization for Standardization – ISO normalizou a forma de utilização da Geometria Descritiva como linguagem gráfica da engenharia e da arquitetura, chamando-a de Desenho Técnico. Nos dias de hoje a expressão “desenho técnico” representa todos os tipos de desenhos utilizados pela engenharia incorporando também os desenhos não-projetivos (gráficos, diagramas, fluxogramas etc.). O Desenho Técnico e a Engenharia Nos trabalhos que envolvem os conhecimentos tecnológicos de engenharia, a viabilização de boas idéias depende de cálculos exaustivos, estudos econômicos, análise de riscos, etc. que, na maioria dos casos, são resumidos em desenhos que representam o que deve ser executado ou construído ou apresentados em gráficos e diagramas que mostram os resultados dos estudos feitos. Elaboração : Agnaldo Jardel Trennepohl Página 9

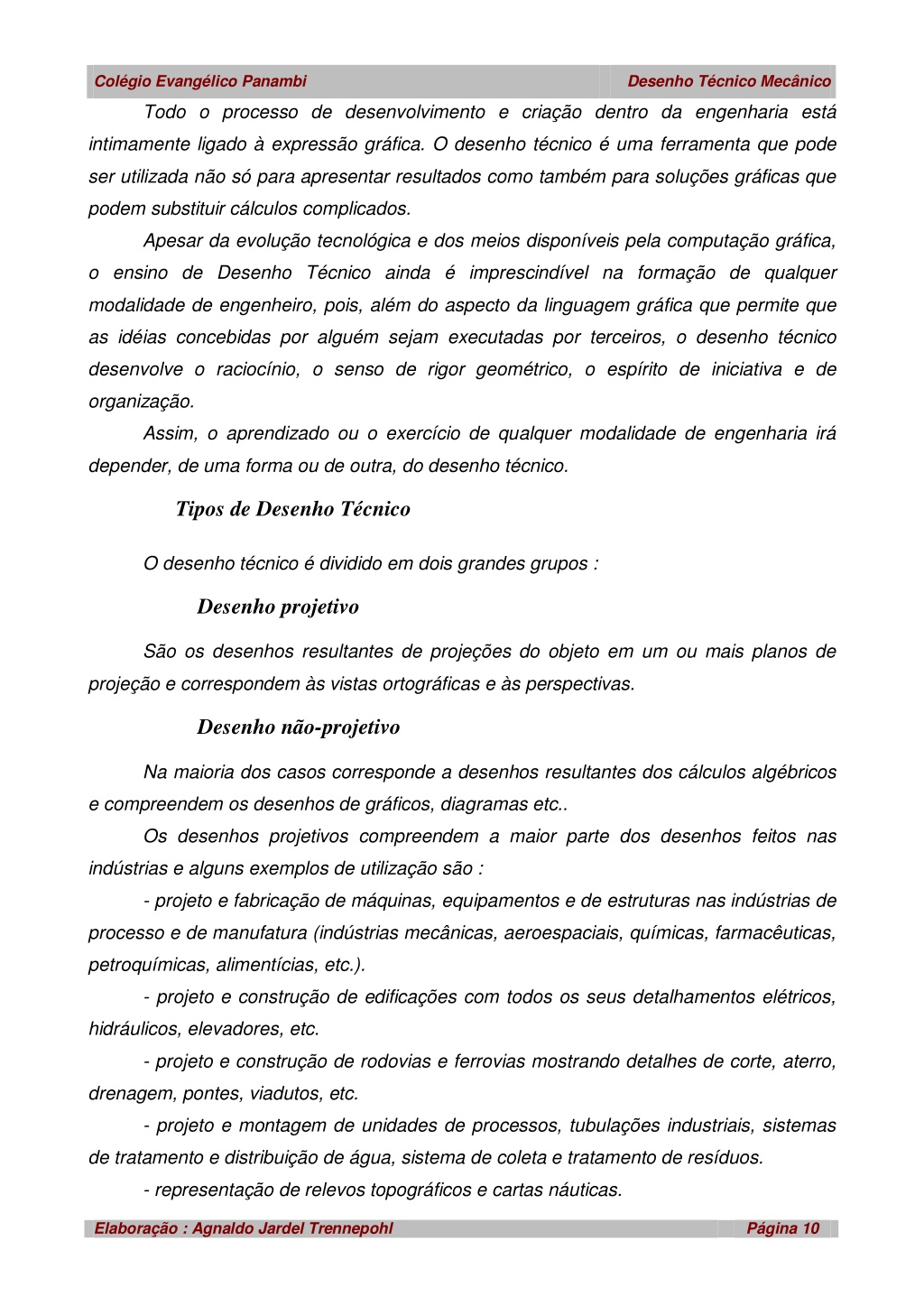

10. Colégio Evangélico Panambi Desenho Técnico Mecânico Todo o processo de desenvolvimento e criação dentro da engenharia está intimamente ligado à expressão gráfica. O desenho técnico é uma ferramenta que pode ser utilizada não só para apresentar resultados como também para soluções gráficas que podem substituir cálculos complicados. Apesar da evolução tecnológica e dos meios disponíveis pela computação gráfica, o ensino de Desenho Técnico ainda é imprescindível na formação de qualquer modalidade de engenheiro, pois, além do aspecto da linguagem gráfica que permite que as idéias concebidas por alguém sejam executadas por terceiros, o desenho técnico desenvolve o raciocínio, o senso de rigor geométrico, o espírito de iniciativa e de organização. Assim, o aprendizado ou o exercício de qualquer modalidade de engenharia irá depender, de uma forma ou de outra, do desenho técnico. Tipos de Desenho Técnico O desenho técnico é dividido em dois grandes grupos : Desenho projetivo São os desenhos resultantes de projeções do objeto em um ou mais planos de projeção e correspondem às vistas ortográficas e às perspectivas. Desenho não-projetivo Na maioria dos casos corresponde a desenhos resultantes dos cálculos algébricos e compreendem os desenhos de gráficos, diagramas etc.. Os desenhos projetivos compreendem a maior parte dos desenhos feitos nas indústrias e alguns exemplos de utilização são : - projeto e fabricação de máquinas, equipamentos e de estruturas nas indústrias de processo e de manufatura (indústrias mecânicas, aeroespaciais, químicas, farmacêuticas, petroquímicas, alimentícias, etc.). - projeto e construção de edificações com todos os seus detalhamentos elétricos, hidráulicos, elevadores, etc. - projeto e construção de rodovias e ferrovias mostrando detalhes de corte, aterro, drenagem, pontes, viadutos, etc. - projeto e montagem de unidades de processos, tubulações industriais, sistemas de tratamento e distribuição de água, sistema de coleta e tratamento de resíduos. - representação de relevos topográficos e cartas náuticas. Elaboração : Agnaldo Jardel Trennepohl Página 10

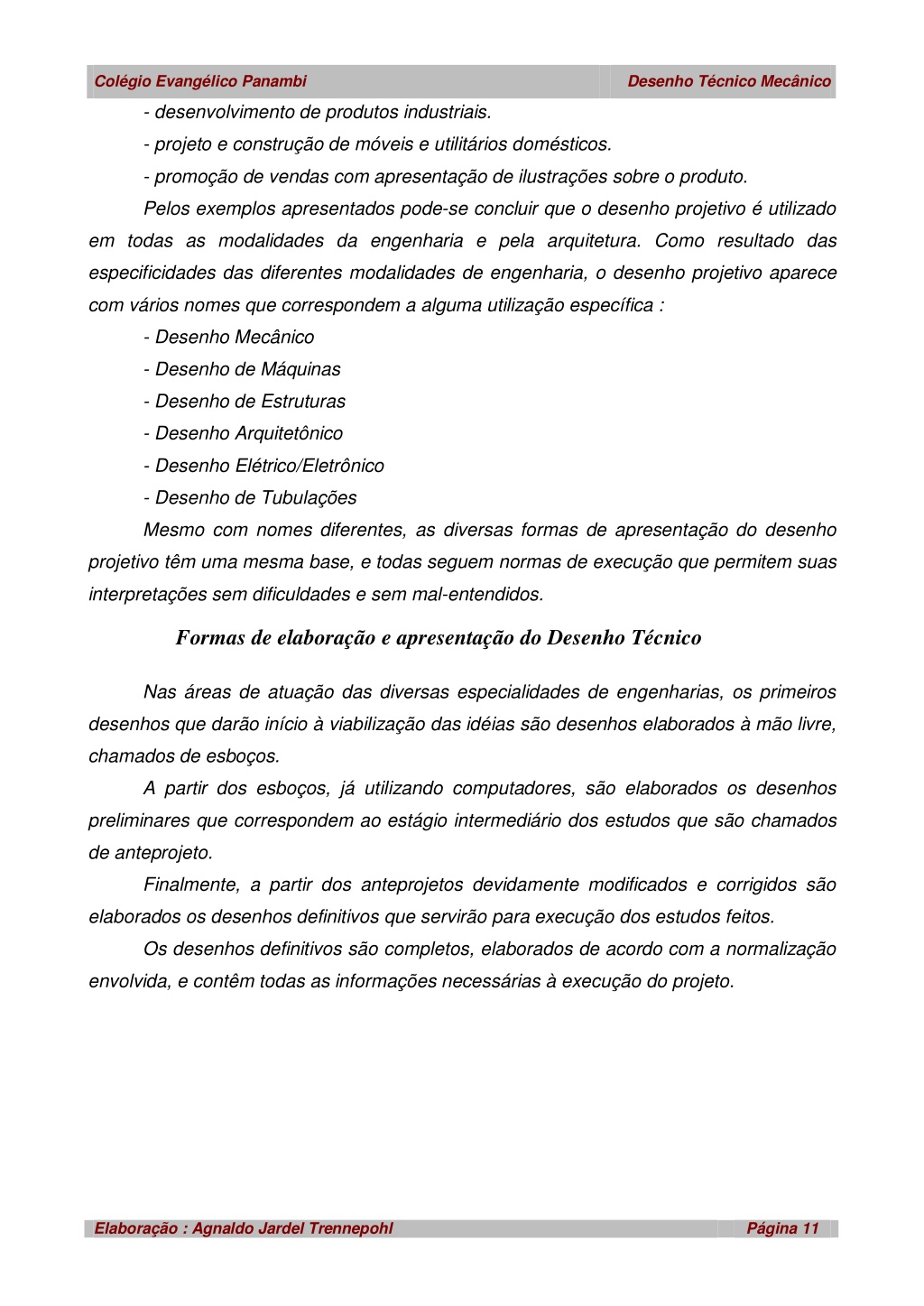

11. Colégio Evangélico Panambi Desenho Técnico Mecânico - desenvolvimento de produtos industriais. - projeto e construção de móveis e utilitários domésticos. - promoção de vendas com apresentação de ilustrações sobre o produto. Pelos exemplos apresentados pode-se concluir que o desenho projetivo é utilizado em todas as modalidades da engenharia e pela arquitetura. Como resultado das especificidades das diferentes modalidades de engenharia, o desenho projetivo aparece com vários nomes que correspondem a alguma utilização específica : - Desenho Mecânico - Desenho de Máquinas - Desenho de Estruturas - Desenho Arquitetônico - Desenho Elétrico/Eletrônico - Desenho de Tubulações Mesmo com nomes diferentes, as diversas formas de apresentação do desenho projetivo têm uma mesma base, e todas seguem normas de execução que permitem suas interpretações sem dificuldades e sem mal-entendidos. Formas de elaboração e apresentação do Desenho Técnico Nas áreas de atuação das diversas especialidades de engenharias, os primeiros desenhos que darão início à viabilização das idéias são desenhos elaborados à mão livre, chamados de esboços. A partir dos esboços, já utilizando computadores, são elaborados os desenhos preliminares que correspondem ao estágio intermediário dos estudos que são chamados de anteprojeto. Finalmente, a partir dos anteprojetos devidamente modificados e corrigidos são elaborados os desenhos definitivos que servirão para execução dos estudos feitos. Os desenhos definitivos são completos, elaborados de acordo com a normalização envolvida, e contêm todas as informações necessárias à execução do projeto. Elaboração : Agnaldo Jardel Trennepohl Página 11

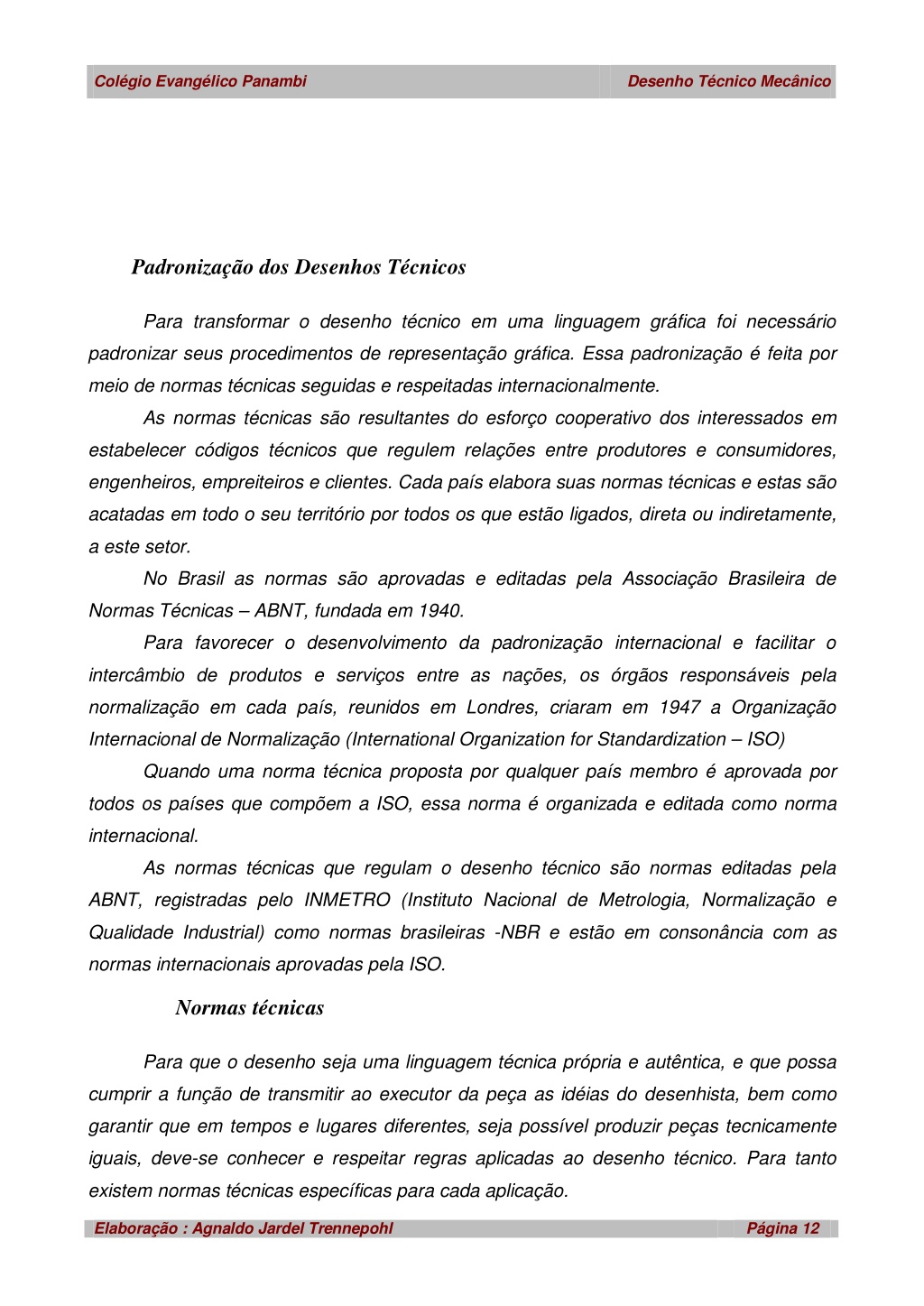

12. Colégio Evangélico Panambi Desenho Técnico Mecânico Padronização dos Desenhos Técnicos Para transformar o desenho técnico em uma linguagem gráfica foi necessário padronizar seus procedimentos de representação gráfica. Essa padronização é feita por meio de normas técnicas seguidas e respeitadas internacionalmente. As normas técnicas são resultantes do esforço cooperativo dos interessados em estabelecer códigos técnicos que regulem relações entre produtores e consumidores, engenheiros, empreiteiros e clientes. Cada país elabora suas normas técnicas e estas são acatadas em todo o seu território por todos os que estão ligados, direta ou indiretamente, a este setor. No Brasil as normas são aprovadas e editadas pela Associação Brasileira de Normas Técnicas – ABNT, fundada em 1940. Para favorecer o desenvolvimento da padronização internacional e facilitar o intercâmbio de produtos e serviços entre as nações, os órgãos responsáveis pela normalização em cada país, reunidos em Londres, criaram em 1947 a Organização Internacional de Normalização (International Organization for Standardization – ISO) Quando uma norma técnica proposta por qualquer país membro é aprovada por todos os países que compõem a ISO, essa norma é organizada e editada como norma internacional. As normas técnicas que regulam o desenho técnico são normas editadas pela ABNT, registradas pelo INMETRO (Instituto Nacional de Metrologia, Normalização e Qualidade Industrial) como normas brasileiras -NBR e estão em consonância com as normas internacionais aprovadas pela ISO. Normas técnicas Para que o desenho seja uma linguagem técnica própria e autêntica, e que possa cumprir a função de transmitir ao executor da peça as idéias do desenhista, bem como garantir que em tempos e lugares diferentes, seja possível produzir peças tecnicamente iguais, deve-se conhecer e respeitar regras aplicadas ao desenho técnico. Para tanto existem normas técnicas específicas para cada aplicação. Elaboração : Agnaldo Jardel Trennepohl Página 12

13. Colégio Evangélico Panambi Desenho Técnico Mecânico Abaixo apresentamos as mais usadas : Normas ABNT Editadas e distribuídas pela ABNT - Associação Brasileira de Normas Técnicas. Normas ISO Editadas e distribuídas pela ISO - International Organization for Standardization. Normas DIN DIN - Deutsche Normen (antigamente Deutsche Industrie - Normen). Editada pelo DIN - Deutsche Institut fur Normung – Instituto Alemão para Normalização. Normas da ABNT A execução de desenhos técnicos é inteiramente normalizada pela ABNT. Os procedimentos para execução de desenhos técnicos aparecem em normas gerais que abordam desde a denominação e classificação dos desenhos até as formas de representação gráfica, como é o caso da NBR 5984 – NORMA GERAL DE DESENHO TÉCNICO (Antiga NB 8) e da NBR 6402 – EXECUÇÃO DE DESENHOS TÉCNICOS DE MÁQUINAS E ESTRUTURAS METÁLICAS (Antiga NB 13), bem como em normas específicas que tratam os assuntos separadamente, conforme os exemplos seguintes : - NBR 10647 – DESENHO TÉCNICO – NORMA GERAL, cujo objetivo é definir os termos empregados em desenho técnico. A norma define os tipos de desenho quanto aos seus aspectos geométricos (Desenho Projetivo e Não-Projetivo), quanto ao grau de elaboração (Esboço, Desenho Preliminar e Definitivo), quanto ao grau de pormenorização (Desenho de Detalhes e Conjuntos) e quanto à técnica de execução (À mão livre ou utilizando computador) - NBR 10068 – FOLHA DE DESENHO LAY-OUT E DIMENSÕES, cujo objetivo é padronizar as dimensões das folhas utilizadas na execução de desenhos técnicos e definir seu lay-out com suas respectivas margens e legenda. As folhas podem ser utilizadas tanto na posição vertical como na posição horizontal, conforme mostra a figura 1. Elaboração : Agnaldo Jardel Trennepohl Página 13

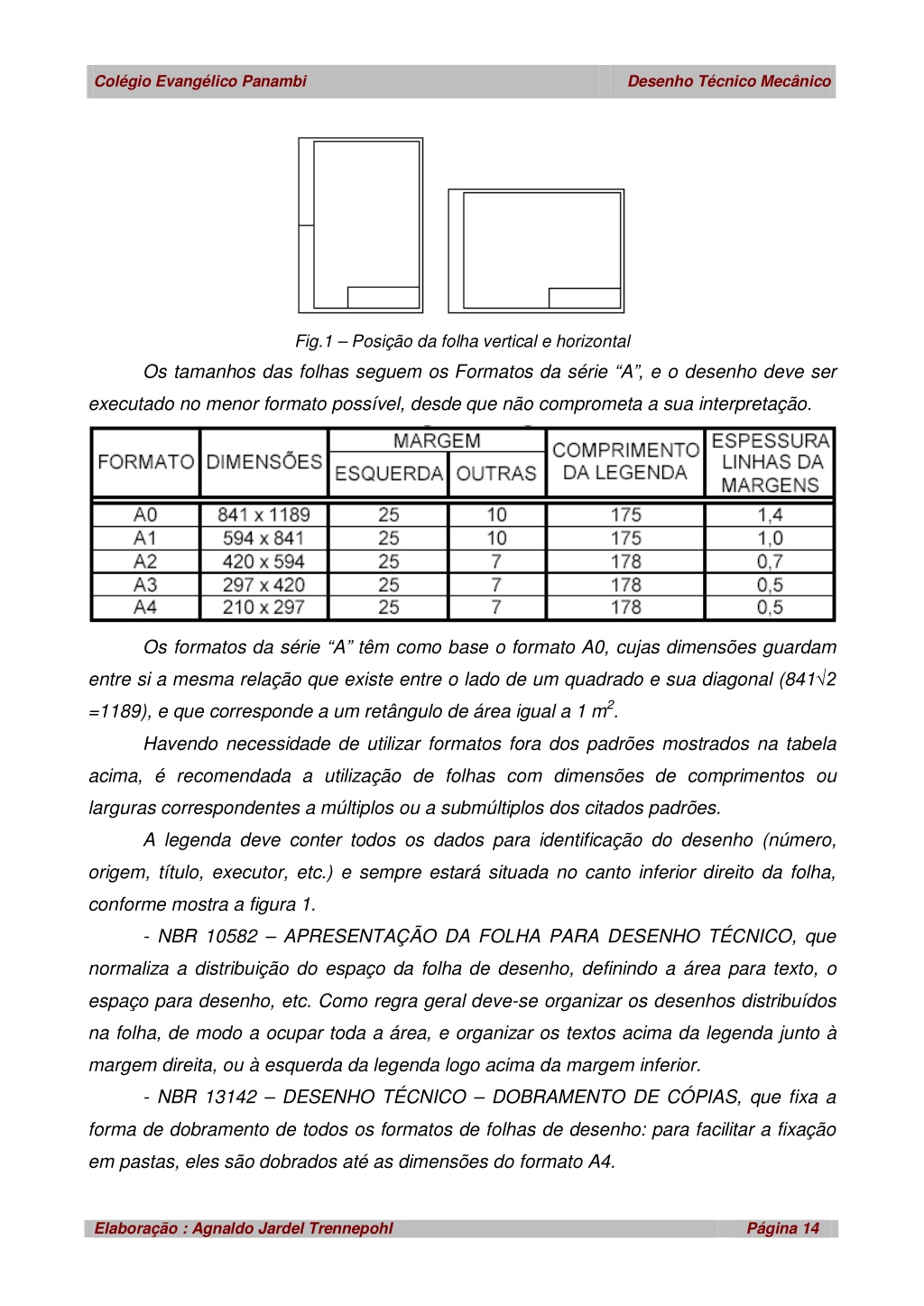

14. Colégio Evangélico Panambi Desenho Técnico Mecânico Fig.1 – Posição da folha vertical e horizontal Os tamanhos das folhas seguem os Formatos da série “A”, e o desenho deve ser executado no menor formato possível, desde que não comprometa a sua interpretação. Os formatos da série “A” têm como base o formato A0, cujas dimensões guardam entre si a mesma relação que existe entre o lado de um quadrado e sua diagonal (841√2 =1189), e que corresponde a um retângulo de área igual a 1 m2. Havendo necessidade de utilizar formatos fora dos padrões mostrados na tabela acima, é recomendada a utilização de folhas com dimensões de comprimentos ou larguras correspondentes a múltiplos ou a submúltiplos dos citados padrões. A legenda deve conter todos os dados para identificação do desenho (número, origem, título, executor, etc.) e sempre estará situada no canto inferior direito da folha, conforme mostra a figura 1. - NBR 10582 – APRESENTAÇÃO DA FOLHA PARA DESENHO TÉCNICO, que normaliza a distribuição do espaço da folha de desenho, definindo a área para texto, o espaço para desenho, etc. Como regra geral deve-se organizar os desenhos distribuídos na folha, de modo a ocupar toda a área, e organizar os textos acima da legenda junto à margem direita, ou à esquerda da legenda logo acima da margem inferior. - NBR 13142 – DESENHO TÉCNICO – DOBRAMENTO DE CÓPIAS, que fixa a forma de dobramento de todos os formatos de folhas de desenho: para facilitar a fixação em pastas, eles são dobrados até as dimensões do formato A4. Elaboração : Agnaldo Jardel Trennepohl Página 14

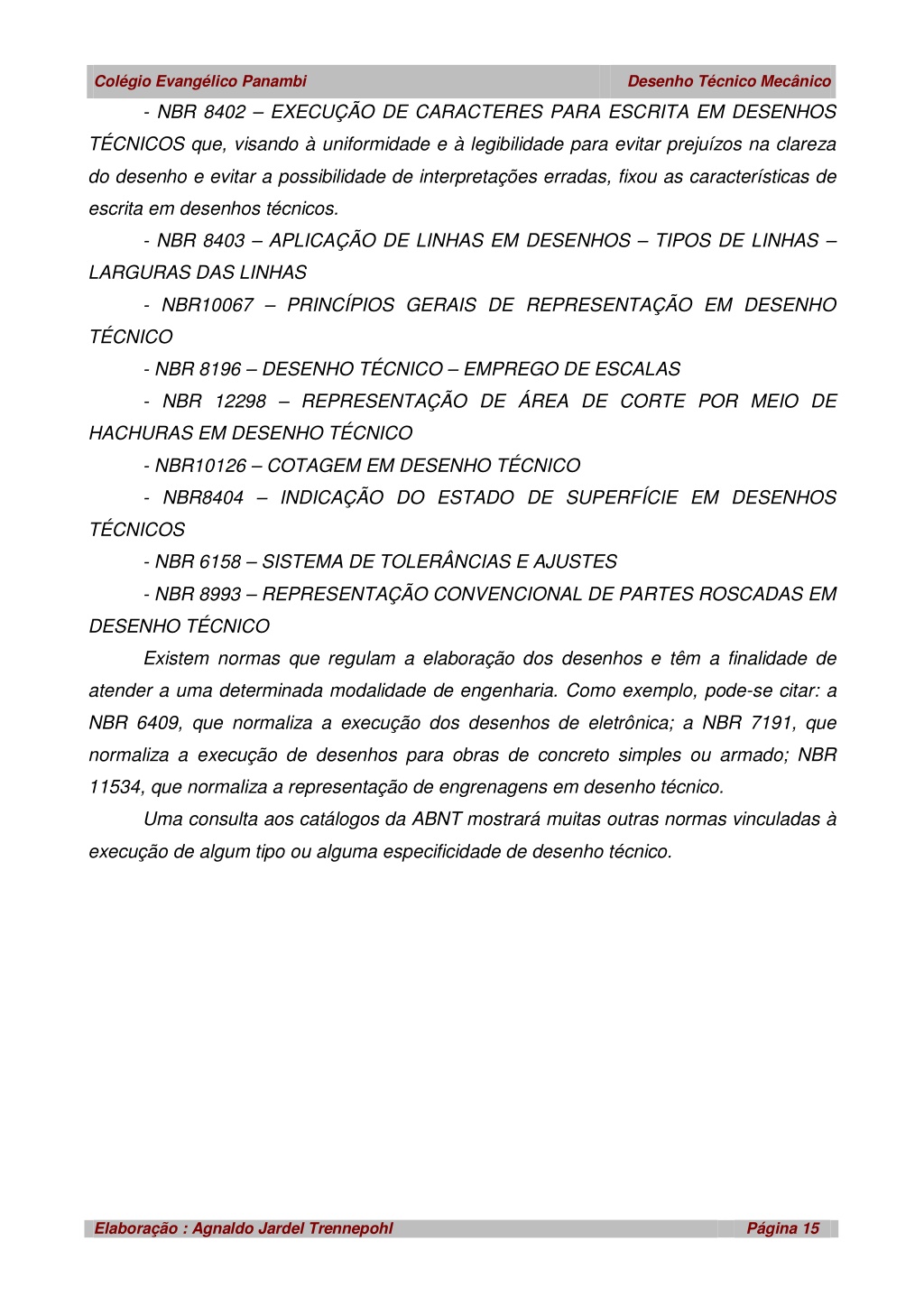

15. Colégio Evangélico Panambi Desenho Técnico Mecânico - NBR 8402 – EXECUÇÃO DE CARACTERES PARA ESCRITA EM DESENHOS TÉCNICOS que, visando à uniformidade e à legibilidade para evitar prejuízos na clareza do desenho e evitar a possibilidade de interpretações erradas, fixou as características de escrita em desenhos técnicos. - NBR 8403 – APLICAÇÃO DE LINHAS EM DESENHOS – TIPOS DE LINHAS – LARGURAS DAS LINHAS - NBR10067 – PRINCÍPIOS GERAIS DE REPRESENTAÇÃO EM DESENHO TÉCNICO - NBR 8196 – DESENHO TÉCNICO – EMPREGO DE ESCALAS - NBR 12298 – REPRESENTAÇÃO DE ÁREA DE CORTE POR MEIO DE HACHURAS EM DESENHO TÉCNICO - NBR10126 – COTAGEM EM DESENHO TÉCNICO - NBR8404 – INDICAÇÃO DO ESTADO DE SUPERFÍCIE EM DESENHOS TÉCNICOS - NBR 6158 – SISTEMA DE TOLERÂNCIAS E AJUSTES - NBR 8993 – REPRESENTAÇÃO CONVENCIONAL DE PARTES ROSCADAS EM DESENHO TÉCNICO Existem normas que regulam a elaboração dos desenhos e têm a finalidade de atender a uma determinada modalidade de engenharia. Como exemplo, pode-se citar: a NBR 6409, que normaliza a execução dos desenhos de eletrônica; a NBR 7191, que normaliza a execução de desenhos para obras de concreto simples ou armado; NBR 11534, que normaliza a representação de engrenagens em desenho técnico. Uma consulta aos catálogos da ABNT mostrará muitas outras normas vinculadas à execução de algum tipo ou alguma especificidade de desenho técnico. Elaboração : Agnaldo Jardel Trennepohl Página 15

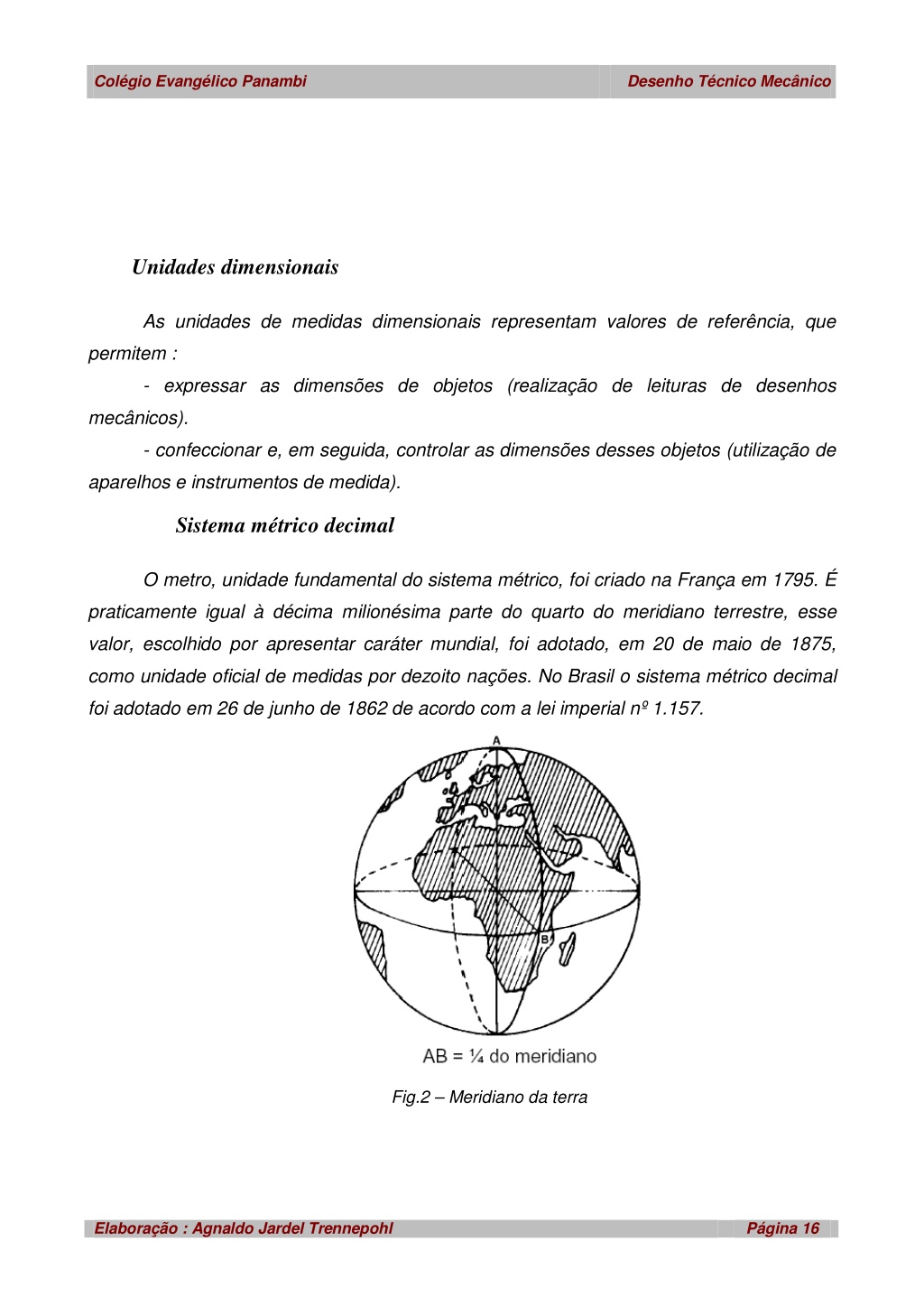

16. Colégio Evangélico Panambi Desenho Técnico Mecânico Unidades dimensionais As unidades de medidas dimensionais representam valores de referência, que permitem : - expressar as dimensões de objetos (realização de leituras de desenhos mecânicos). - confeccionar e, em seguida, controlar as dimensões desses objetos (utilização de aparelhos e instrumentos de medida). Sistema métrico decimal O metro, unidade fundamental do sistema métrico, foi criado na França em 1795. É praticamente igual à décima milionésima parte do quarto do meridiano terrestre, esse valor, escolhido por apresentar caráter mundial, foi adotado, em 20 de maio de 1875, como unidade oficial de medidas por dezoito nações. No Brasil o sistema métrico decimal foi adotado em 26 de junho de 1862 de acordo com a lei imperial nº 1.157. Fig.2 – Meridiano da terra Elaboração : Agnaldo Jardel Trennepohl Página 16

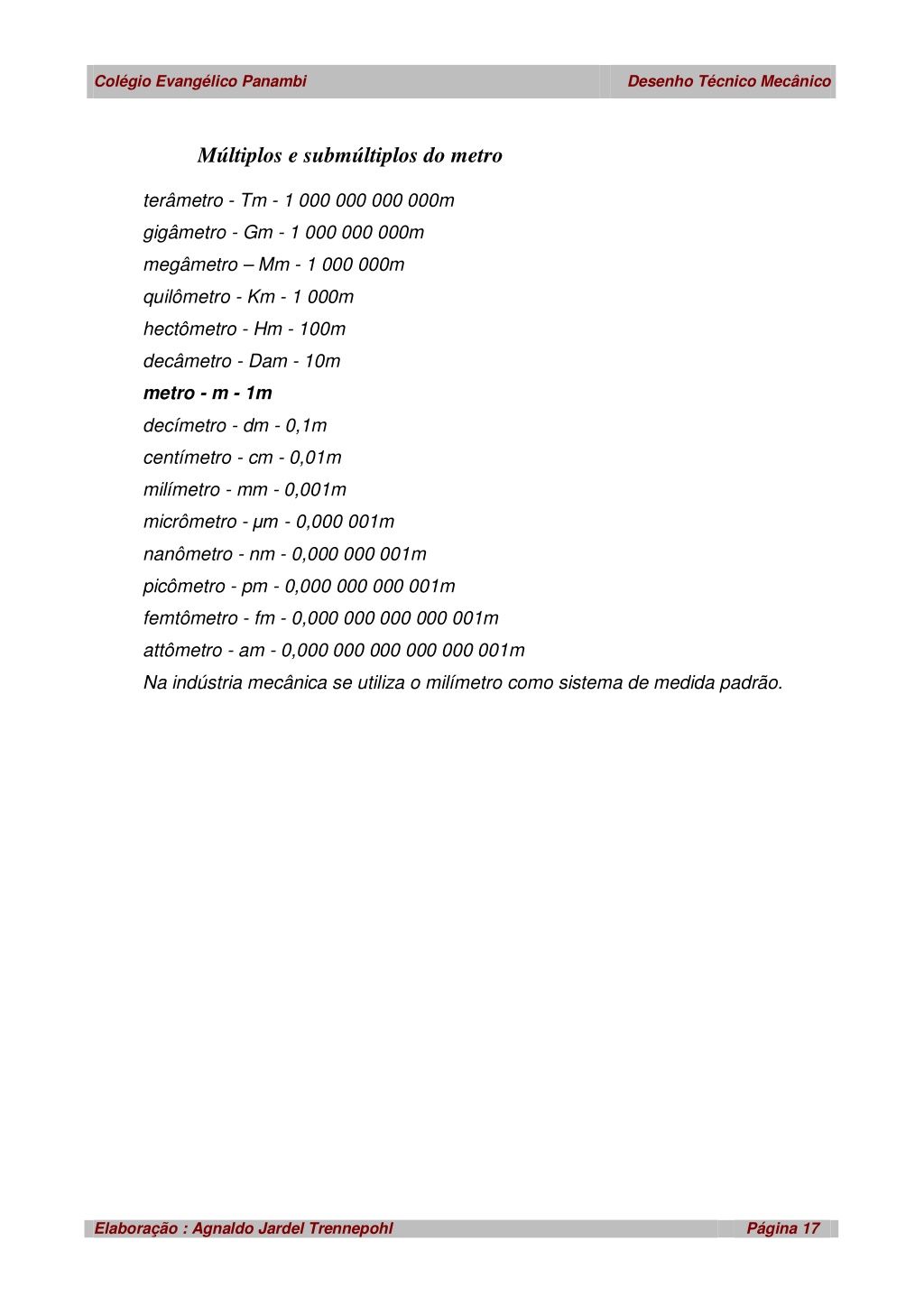

17. Colégio Evangélico Panambi Desenho Técnico Mecânico Múltiplos e submúltiplos do metro terâmetro - Tm - 1 000 000 000 000m gigâmetro - Gm - 1 000 000 000m megâmetro – Mm - 1 000 000m quilômetro - Km - 1 000m hectômetro - Hm - 100m decâmetro - Dam - 10m metro - m - 1m decímetro - dm - 0,1m centímetro - cm - 0,01m milímetro - mm - 0,001m micrômetro - µm - 0,000 001m nanômetro - nm - 0,000 000 001m picômetro - pm - 0,000 000 000 001m femtômetro - fm - 0,000 000 000 000 001m attômetro - am - 0,000 000 000 000 000 001m Na indústria mecânica se utiliza o milímetro como sistema de medida padrão. Elaboração : Agnaldo Jardel Trennepohl Página 17

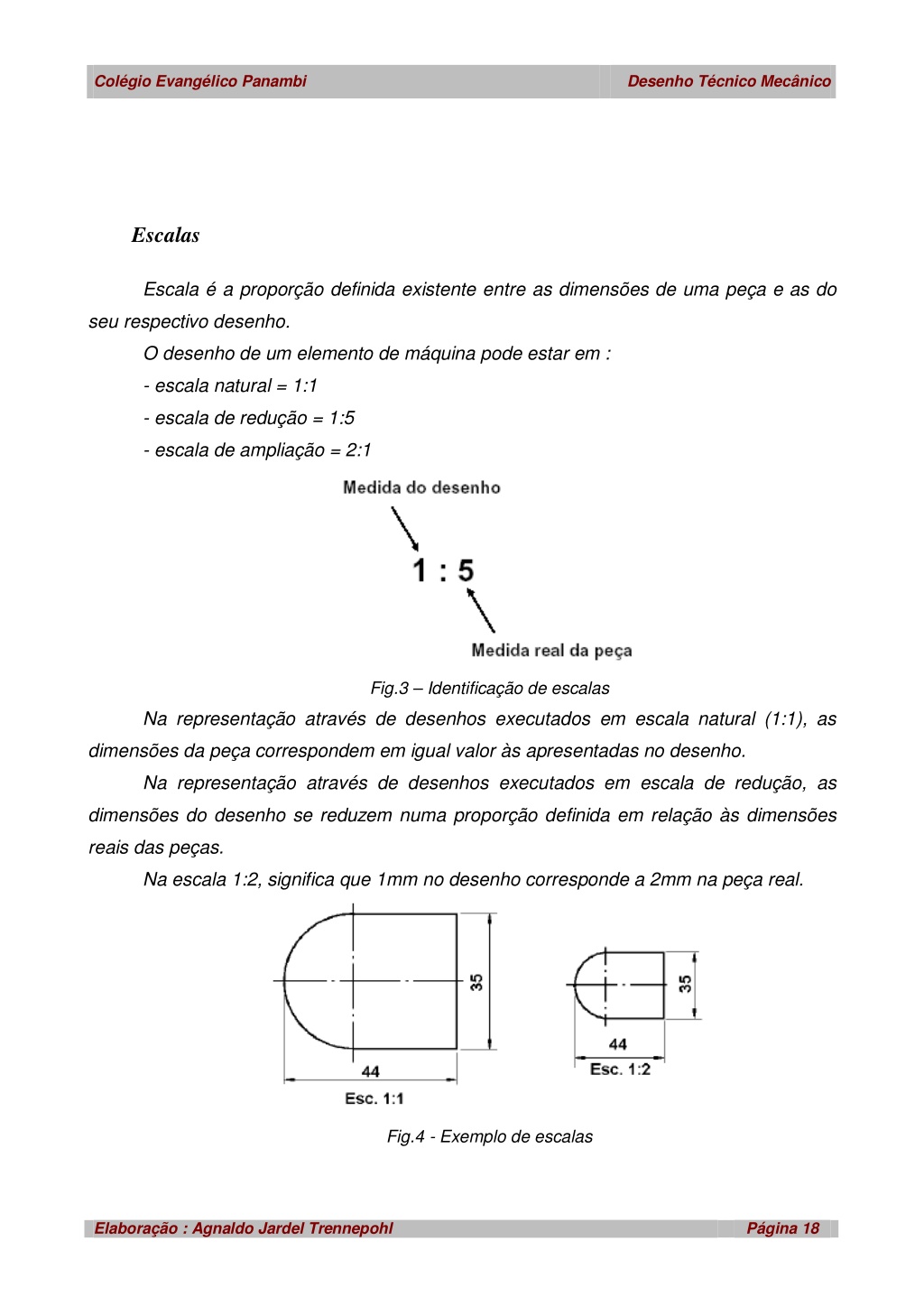

18. Colégio Evangélico Panambi Desenho Técnico Mecânico Escalas Escala é a proporção definida existente entre as dimensões de uma peça e as do seu respectivo desenho. O desenho de um elemento de máquina pode estar em : - escala natural = 1:1 - escala de redução = 1:5 - escala de ampliação = 2:1 Fig.3 – Identificação de escalas Na representação através de desenhos executados em escala natural (1:1), as dimensões da peça correspondem em igual valor às apresentadas no desenho. Na representação através de desenhos executados em escala de redução, as dimensões do desenho se reduzem numa proporção definida em relação às dimensões reais das peças. Na escala 1:2, significa que 1mm no desenho corresponde a 2mm na peça real. Fig.4 - Exemplo de escalas Elaboração : Agnaldo Jardel Trennepohl Página 18

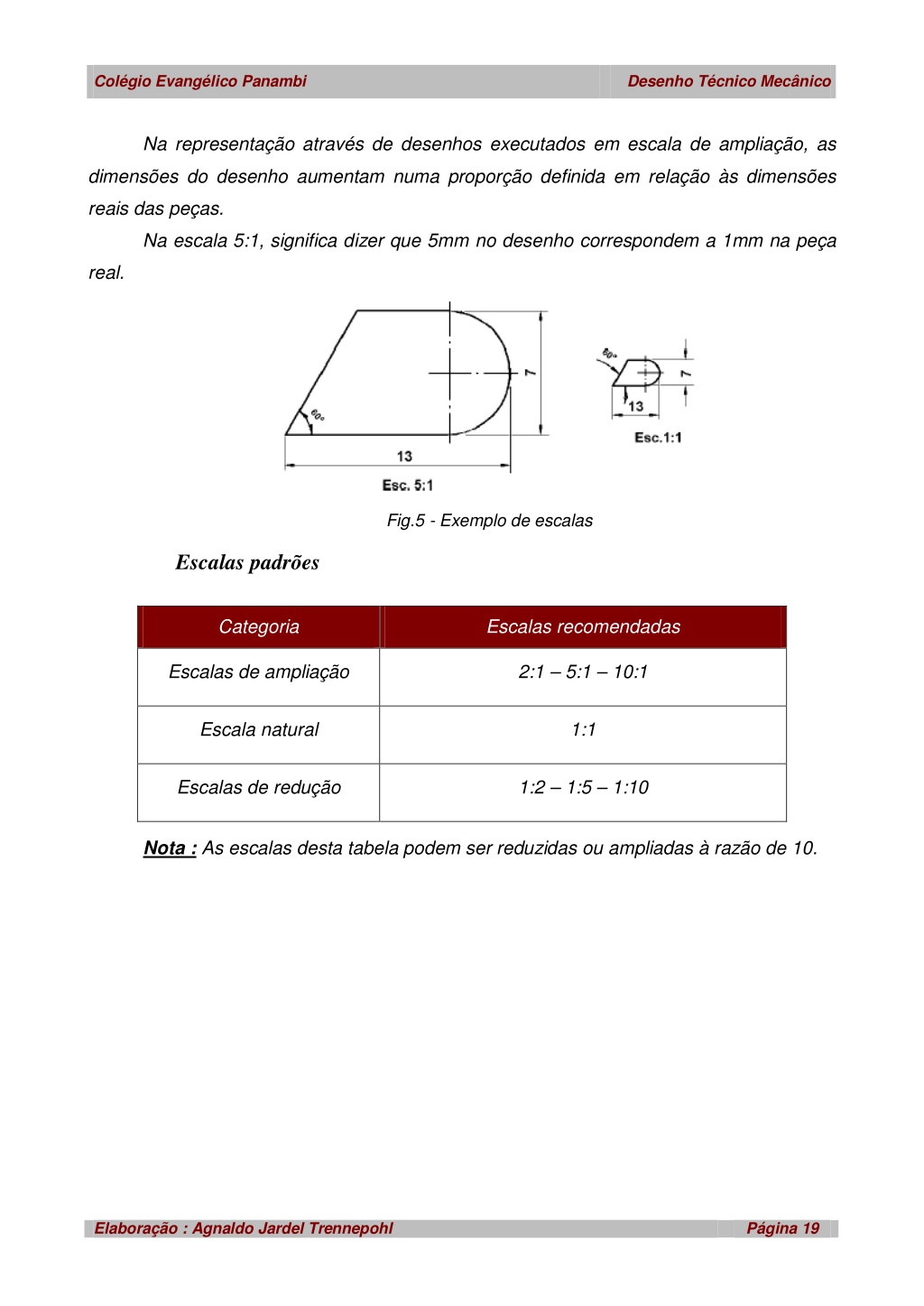

19. Colégio Evangélico Panambi Desenho Técnico Mecânico Na representação através de desenhos executados em escala de ampliação, as dimensões do desenho aumentam numa proporção definida em relação às dimensões reais das peças. Na escala 5:1, significa dizer que 5mm no desenho correspondem a 1mm na peça real. Fig.5 - Exemplo de escalas Escalas padrões Categoria Escalas recomendadas Escalas de ampliação 2:1 – 5:1 – 10:1 Escala natural 1:1 Escalas de redução 1:2 – 1:5 – 1:10 Nota : As escalas desta tabela podem ser reduzidas ou ampliadas à razão de 10. Elaboração : Agnaldo Jardel Trennepohl Página 19

20. Colégio Evangélico Panambi Desenho Técnico Mecânico Exercícios 1) Complete as frases nas linhas indicadas, escrevendo a alternativa correta. a) Em escala natural o tamanho do desenho técnico é .................... tamanho real da peça. maior que o igual ao menor que o b) Na escala de redução o tamanho do desenho técnico é .................... tamanho real da peça. maior que o igual ao menor que o 2) Assinale com um X a alternativa correta : o tamanho do desenho técnico em escala de ampliação é sempre : a) ( ) igual ao tamanho real da peça; b) ( ) menor que o tamanho real da peça; c) ( ) maior que o tamanho real da peça. Elaboração : Agnaldo Jardel Trennepohl Página 20

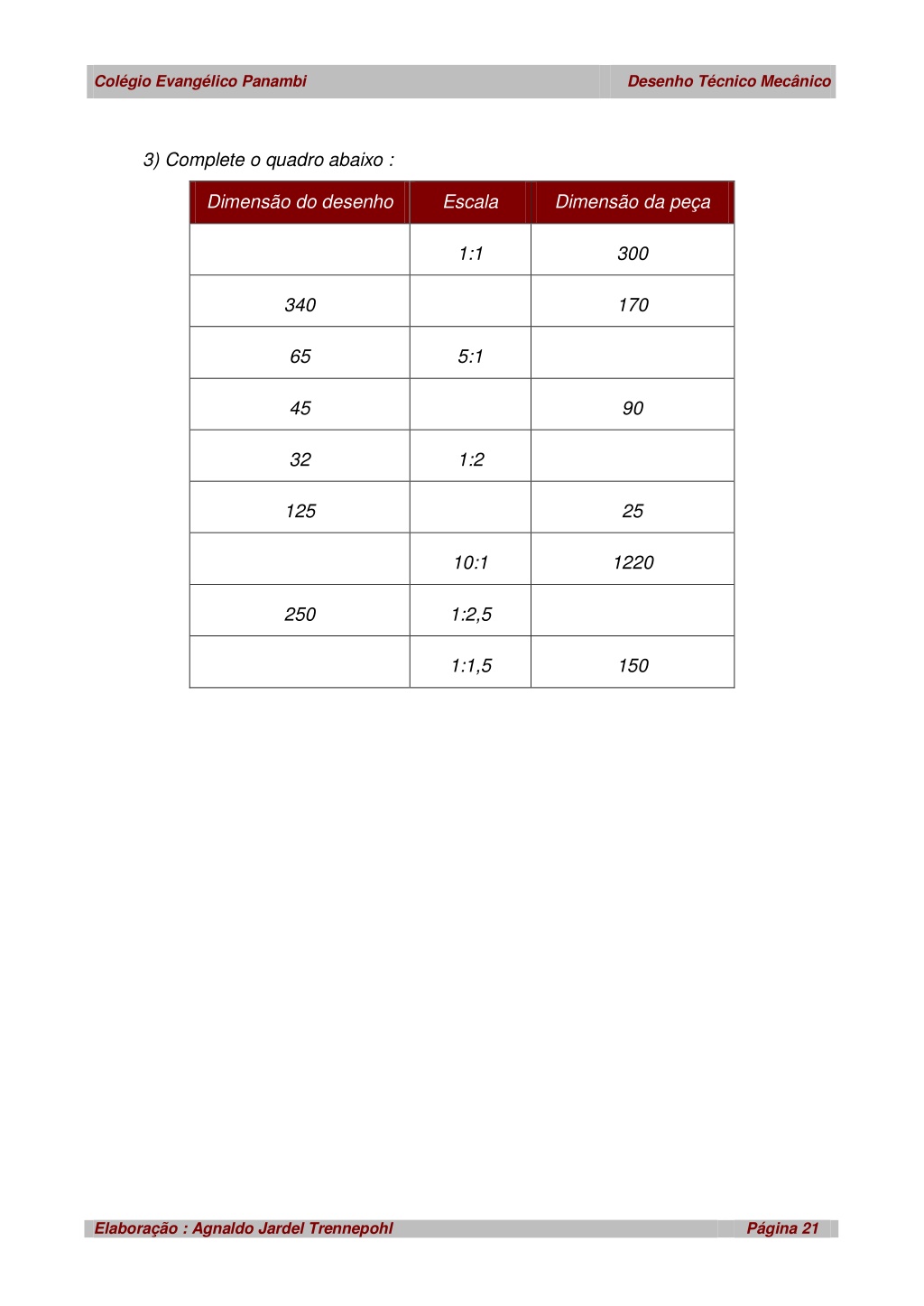

21. Colégio Evangélico Panambi Desenho Técnico Mecânico 3) Complete o quadro abaixo : Dimensão do desenho Escala Dimensão da peça 1:1 300 340 170 65 5:1 45 90 32 1:2 125 25 10:1 1220 250 1:2,5 1:1,5 150 Elaboração : Agnaldo Jardel Trennepohl Página 21

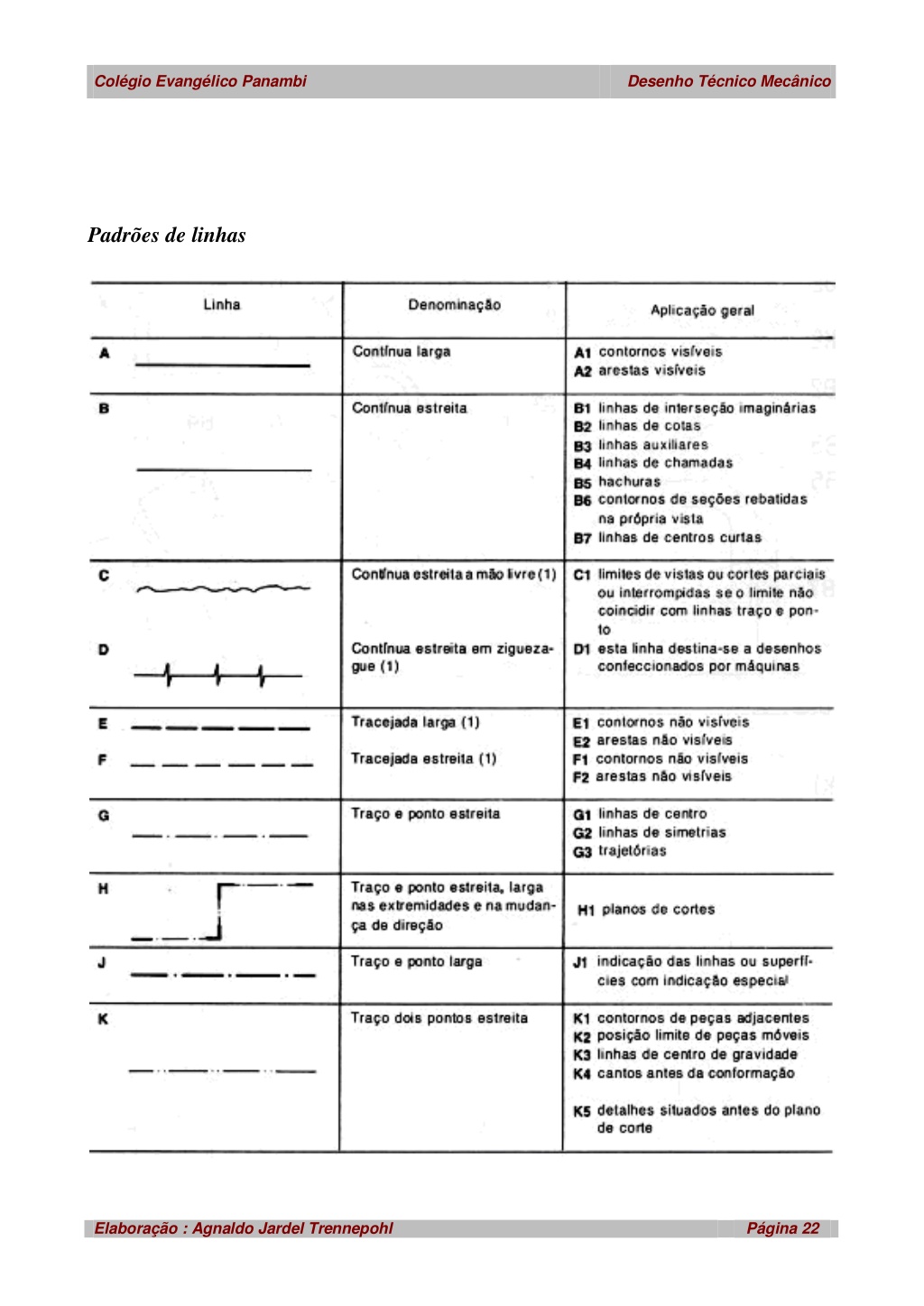

22. Colégio Evangélico Panambi Desenho Técnico Mecânico Padrões de linhas Elaboração : Agnaldo Jardel Trennepohl Página 22

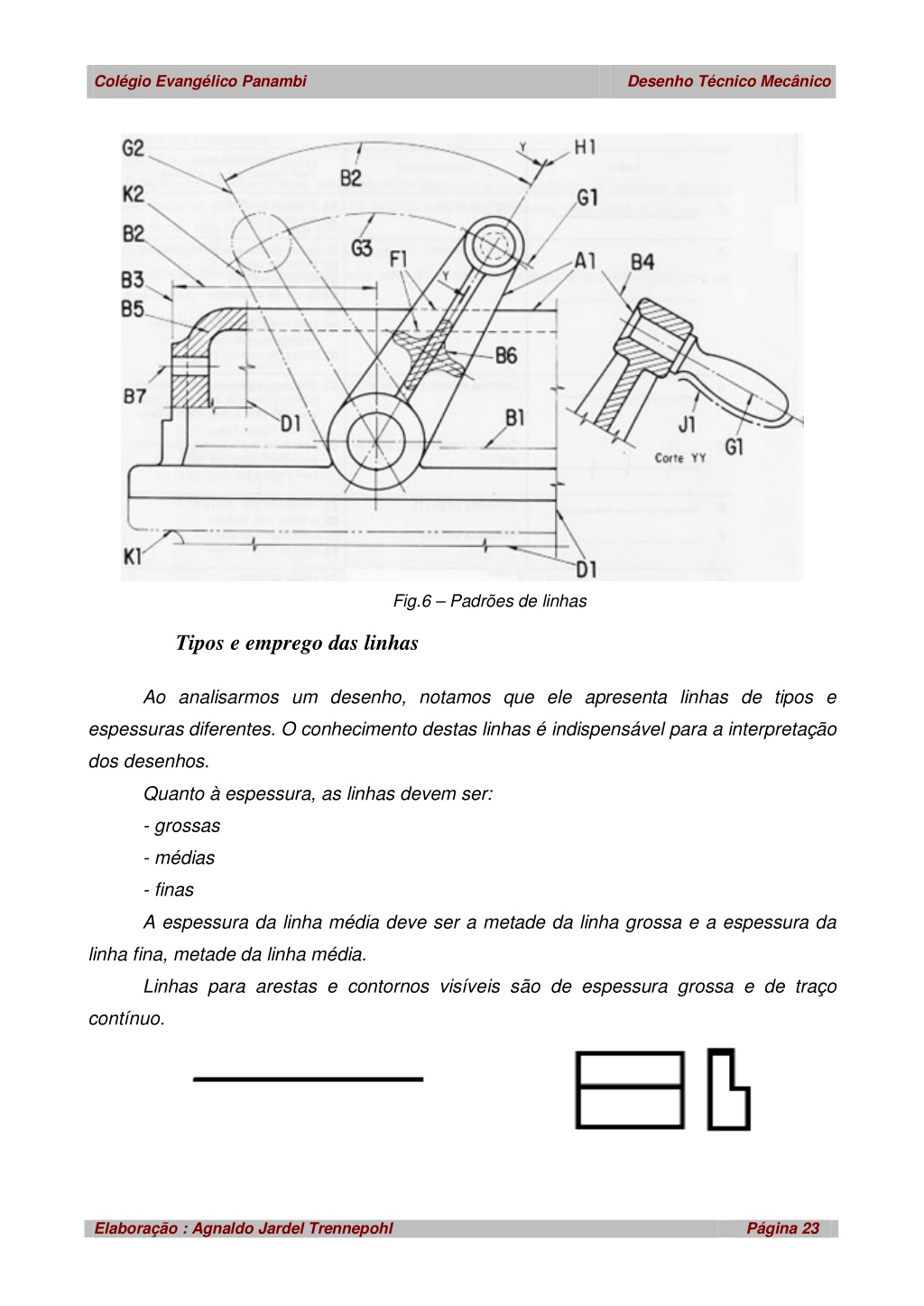

23. Colégio Evangélico Panambi Desenho Técnico Mecânico Fig.6 – Padrões de linhas Tipos e emprego das linhas Ao analisarmos um desenho, notamos que ele apresenta linhas de tipos e espessuras diferentes. O conhecimento destas linhas é indispensável para a interpretação dos desenhos. Quanto à espessura, as linhas devem ser: - grossas - médias - finas A espessura da linha média deve ser a metade da linha grossa e a espessura da linha fina, metade da linha média. Linhas para arestas e contornos visíveis são de espessura grossa e de traço contínuo. Elaboração : Agnaldo Jardel Trennepohl Página 23

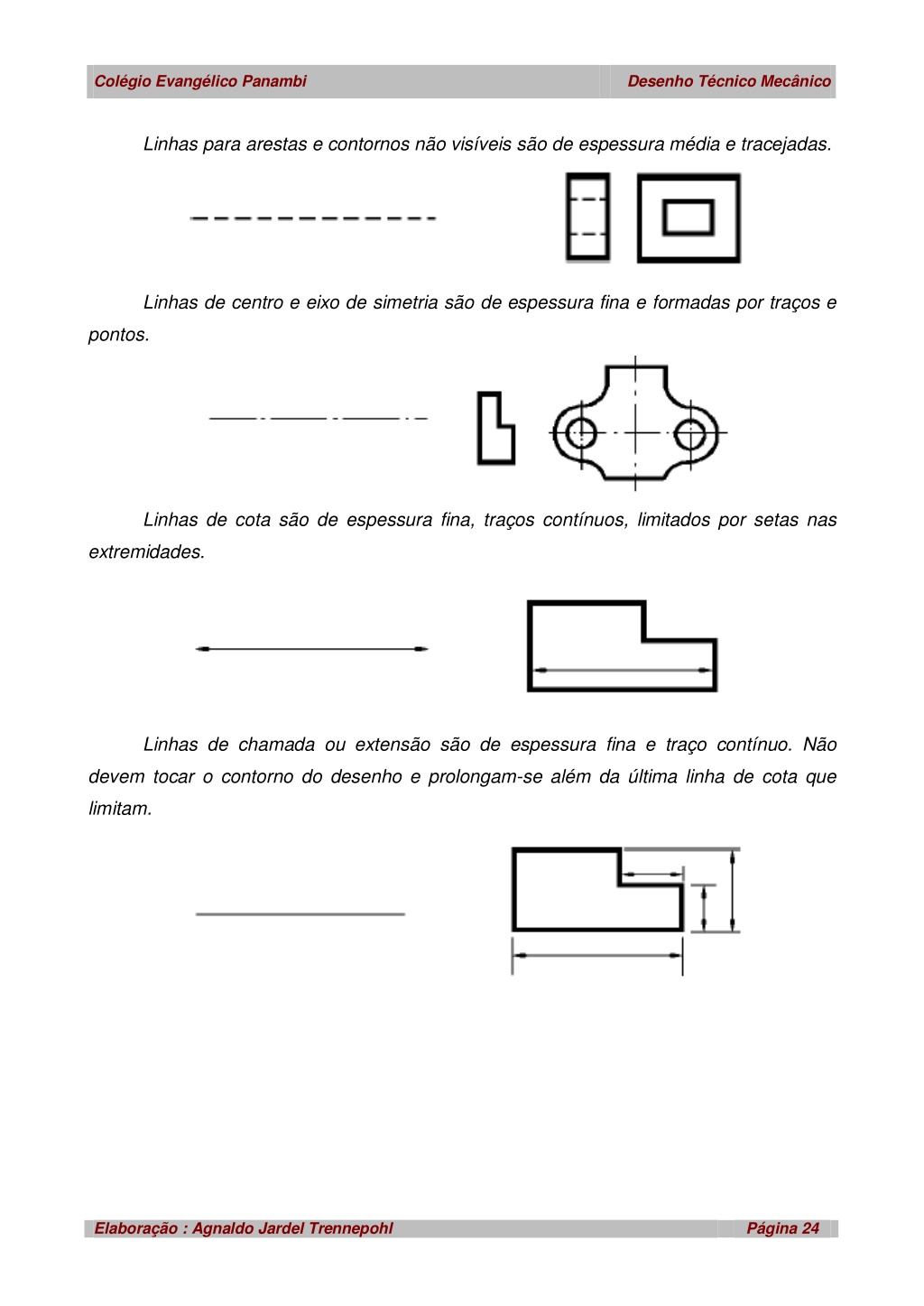

24. Colégio Evangélico Panambi Desenho Técnico Mecânico Linhas para arestas e contornos não visíveis são de espessura média e tracejadas. Linhas de centro e eixo de simetria são de espessura fina e formadas por traços e pontos. Linhas de cota são de espessura fina, traços contínuos, limitados por setas nas extremidades. Linhas de chamada ou extensão são de espessura fina e traço contínuo. Não devem tocar o contorno do desenho e prolongam-se além da última linha de cota que limitam. Elaboração : Agnaldo Jardel Trennepohl Página 24

25. Colégio Evangélico Panambi Desenho Técnico Mecânico Linhas de corte são de espessura grossa, formadas por traços e pontos. Servem para indicar cortes e seções. Linhas para hachuras são de espessura fina, traço contínuo ou tracejado, geralmente inclinadas a 45º e mostram as partes cortadas da peça. Servem também para indicar o material de que é feita, de acordo com as convenções recomendadas pela ABNT. Linhas de rupturas Para rupturas curtas : São de espessura média, traço contínuo e sinuoso e servem para indicar pequenas rupturas e cortes parciais. Para rupturas longas : São de espessura fina, traço contínuo e com zigue-zague, conforme figura abaixo. Elaboração : Agnaldo Jardel Trennepohl Página 25

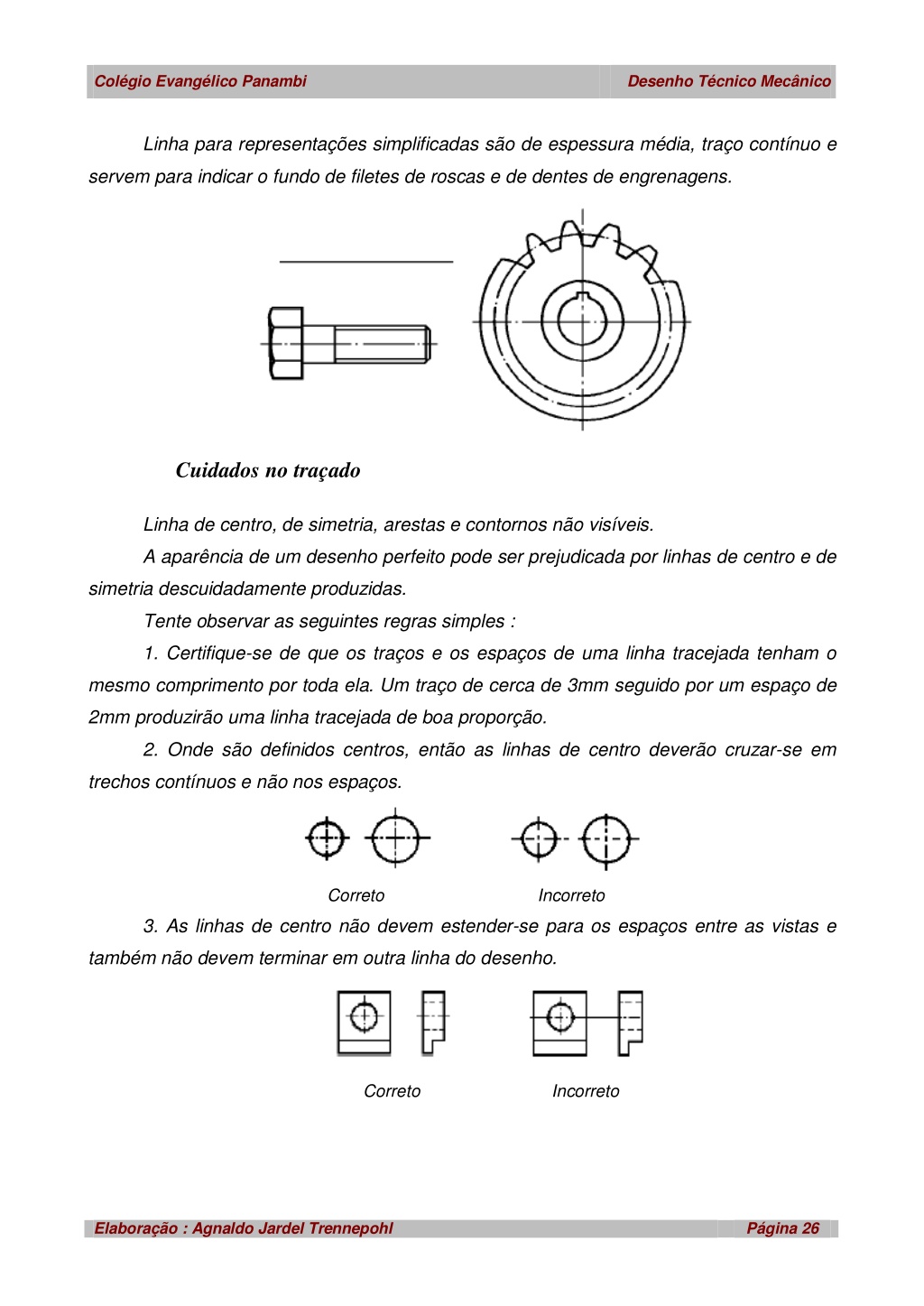

26. Colégio Evangélico Panambi Desenho Técnico Mecânico Linha para representações simplificadas são de espessura média, traço contínuo e servem para indicar o fundo de filetes de roscas e de dentes de engrenagens. Cuidados no traçado Linha de centro, de simetria, arestas e contornos não visíveis. A aparência de um desenho perfeito pode ser prejudicada por linhas de centro e de simetria descuidadamente produzidas. Tente observar as seguintes regras simples : 1. Certifique-se de que os traços e os espaços de uma linha tracejada tenham o mesmo comprimento por toda ela. Um traço de cerca de 3mm seguido por um espaço de 2mm produzirão uma linha tracejada de boa proporção. 2. Onde são definidos centros, então as linhas de centro deverão cruzar-se em trechos contínuos e não nos espaços. Incorreto Correto 3. As linhas de centro não devem estender-se para os espaços entre as vistas e também não devem terminar em outra linha do desenho. Incorreto Correto Elaboração : Agnaldo Jardel Trennepohl Página 26

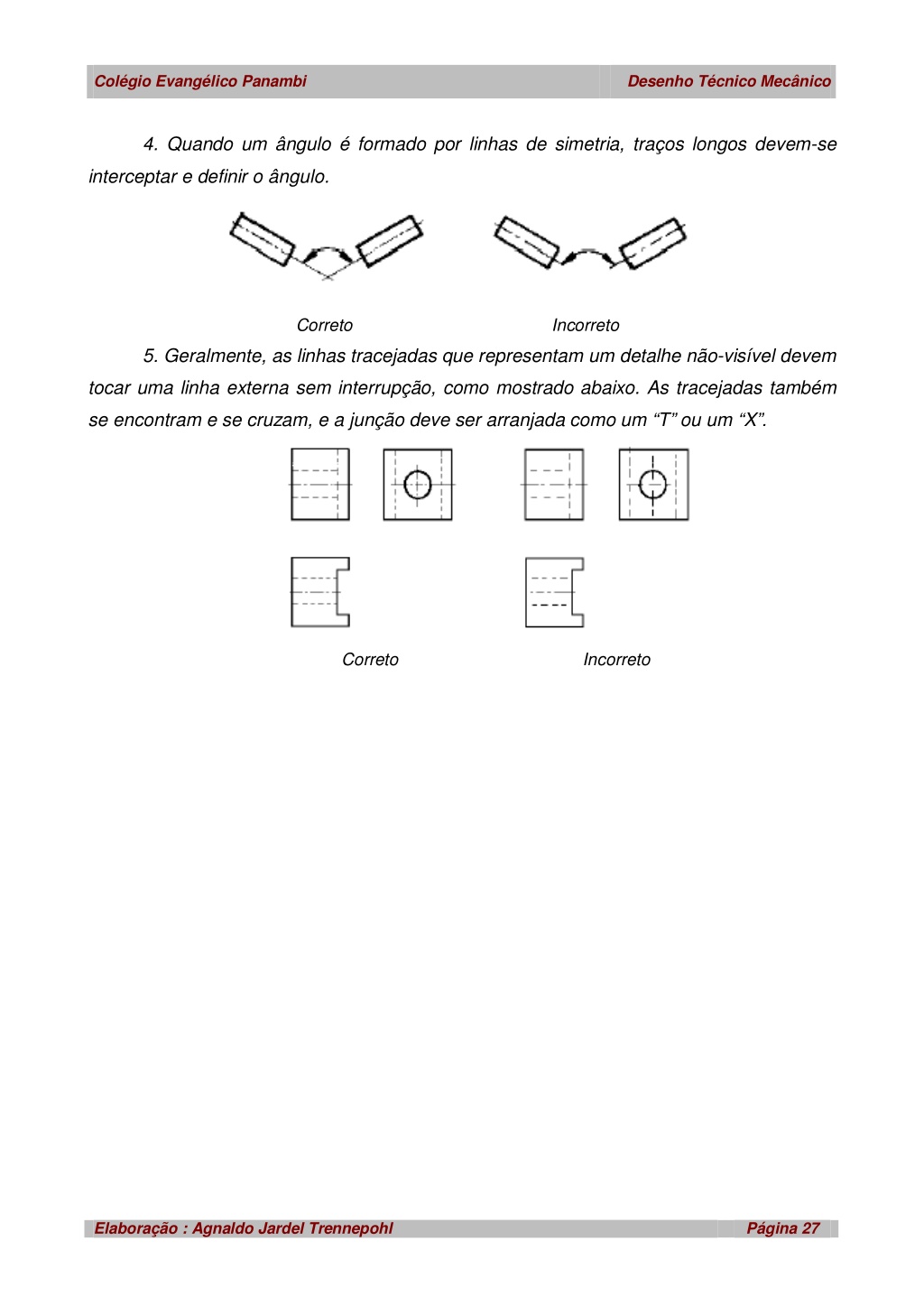

27. Colégio Evangélico Panambi Desenho Técnico Mecânico 4. Quando um ângulo é formado por linhas de simetria, traços longos devem-se interceptar e definir o ângulo. Incorreto Correto 5. Geralmente, as linhas tracejadas que representam um detalhe não-visível devem tocar uma linha externa sem interrupção, como mostrado abaixo. As tracejadas também se encontram e se cruzam, e a junção deve ser arranjada como um “T” ou um “X”. Incorreto Correto Elaboração : Agnaldo Jardel Trennepohl Página 27

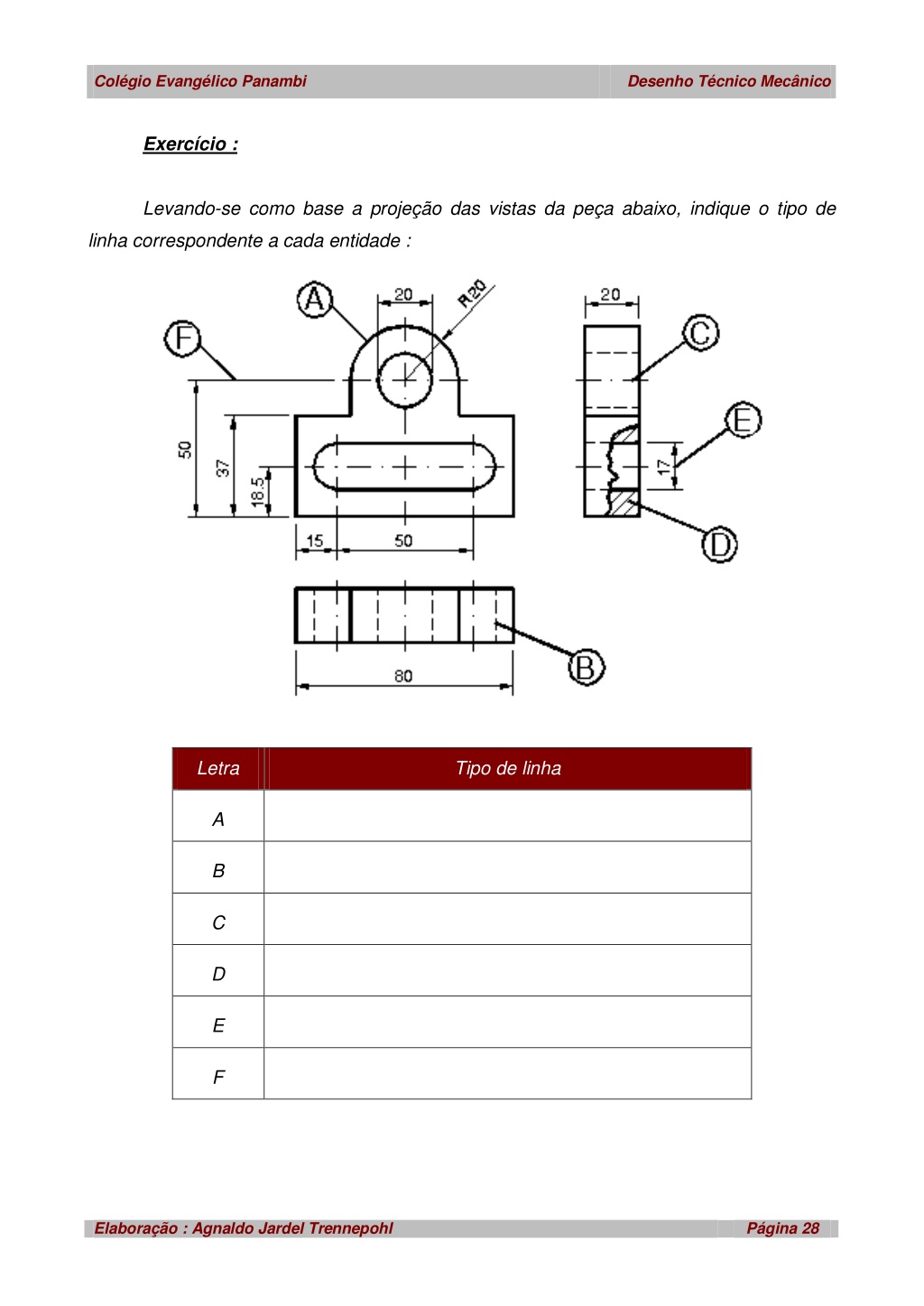

28. Colégio Evangélico Panambi Desenho Técnico Mecânico Exercício : Levando-se como base a projeção das vistas da peça abaixo, indique o tipo de linha correspondente a cada entidade : Letra Tipo de linha A B C D E F Elaboração : Agnaldo Jardel Trennepohl Página 28

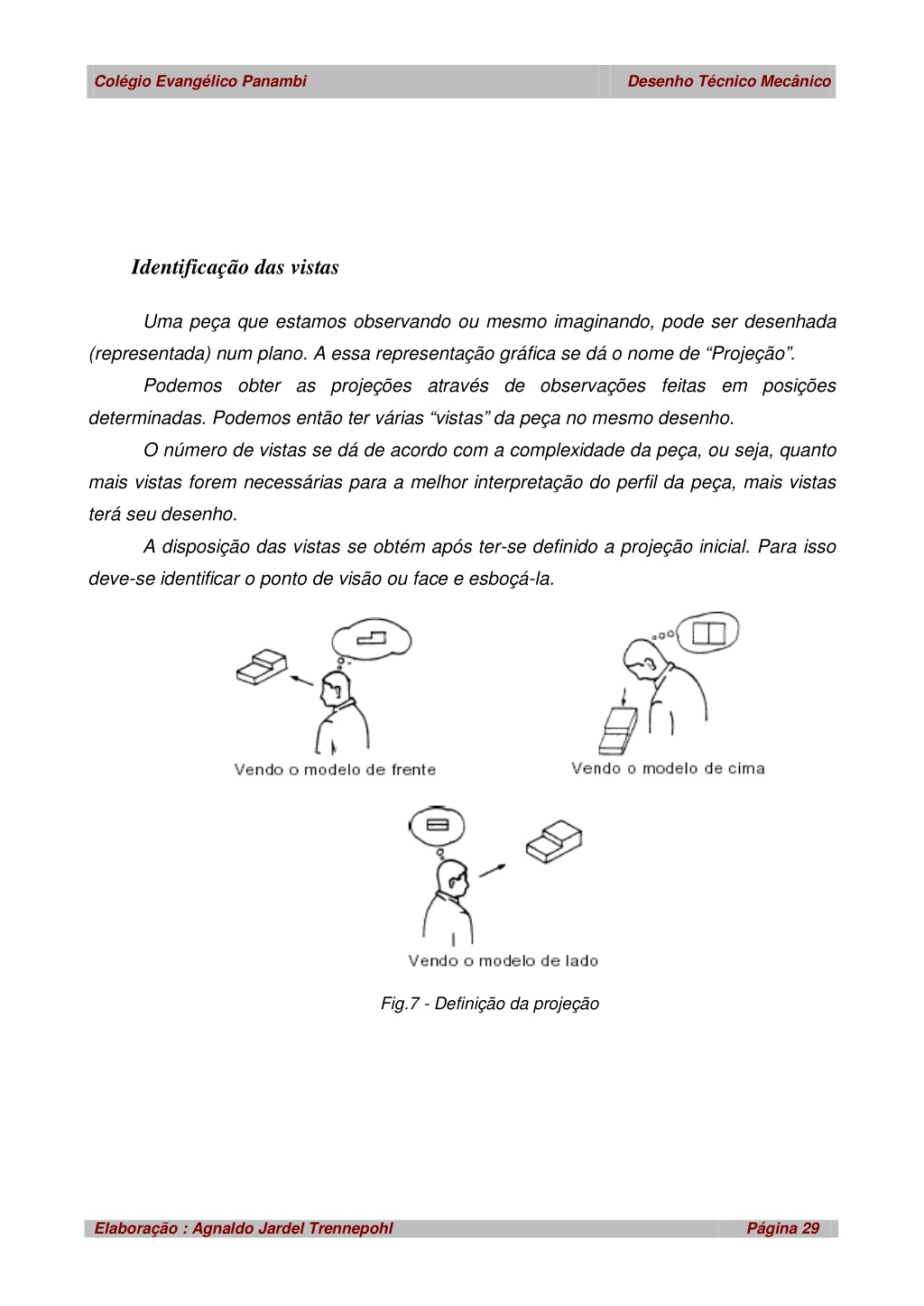

29. Colégio Evangélico Panambi Desenho Técnico Mecânico Identificação das vistas Uma peça que estamos observando ou mesmo imaginando, pode ser desenhada (representada) num plano. A essa representação gráfica se dá o nome de “Projeção”. Podemos obter as projeções através de observações feitas em posições determinadas. Podemos então ter várias “vistas” da peça no mesmo desenho. O número de vistas se dá de acordo com a complexidade da peça, ou seja, quanto mais vistas forem necessárias para a melhor interpretação do perfil da peça, mais vistas terá seu desenho. A disposição das vistas se obtém após ter-se definido a projeção inicial. Para isso deve-se identificar o ponto de visão ou face e esboçá-la. Fig.7 - Definição da projeção Elaboração : Agnaldo Jardel Trennepohl Página 29

30. Colégio Evangélico Panambi Desenho Técnico Mecânico Para melhorar o entendimento sobre a identificação das vistas, imagine planos de referência sobre a peça : Fig.8 – Planos de referência Geralmente trabalha-se com três planos padrões : - plano frontal - plano lateral - plano superior Abaixo segue exemplo de projeção sobre os planos de referência : Fig.9 - Exemplo de projeção Elaboração : Agnaldo Jardel Trennepohl Página 30

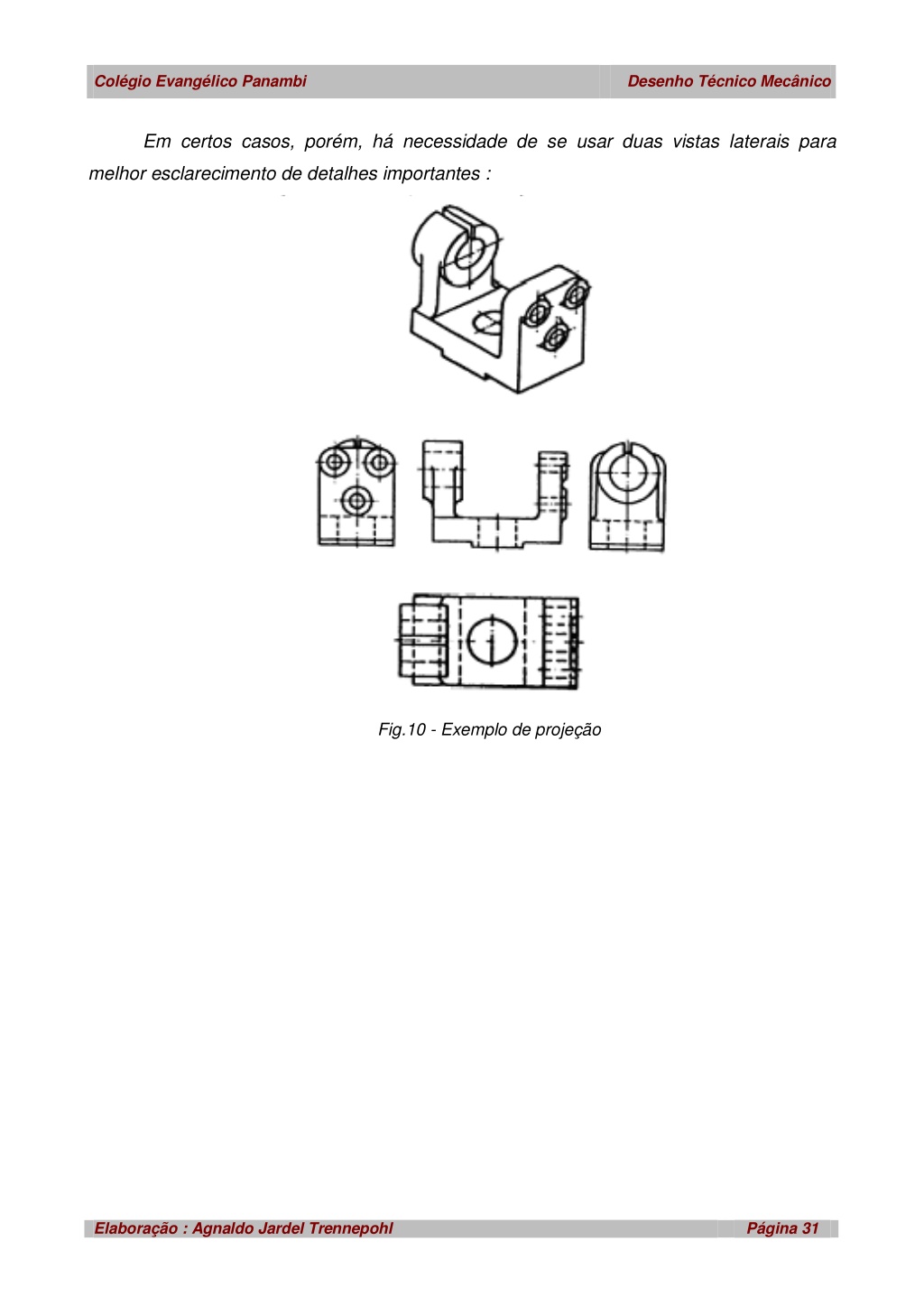

31. Colégio Evangélico Panambi Desenho Técnico Mecânico Em certos casos, porém, há necessidade de se usar duas vistas laterais para melhor esclarecimento de detalhes importantes : Fig.10 - Exemplo de projeção Elaboração : Agnaldo Jardel Trennepohl Página 31

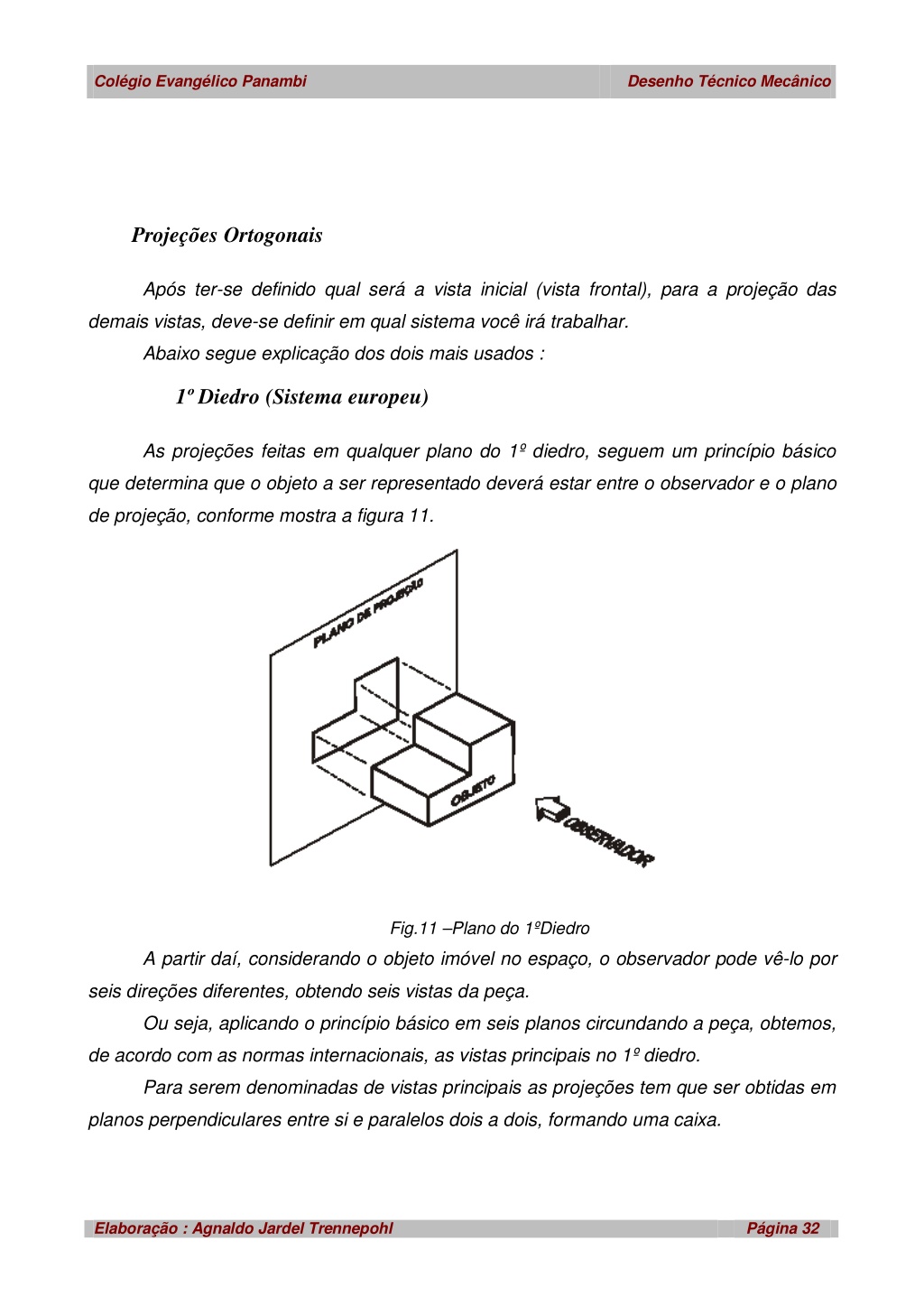

32. Colégio Evangélico Panambi Desenho Técnico Mecânico Projeções Ortogonais Após ter-se definido qual será a vista inicial (vista frontal), para a projeção das demais vistas, deve-se definir em qual sistema você irá trabalhar. Abaixo segue explicação dos dois mais usados : 1º Diedro (Sistema europeu) As projeções feitas em qualquer plano do 1º diedro, seguem um princípio básico que determina que o objeto a ser representado deverá estar entre o observador e o plano de projeção, conforme mostra a figura 11. Fig.11 –Plano do 1ºDiedro A partir daí, considerando o objeto imóvel no espaço, o observador pode vê-lo por seis direções diferentes, obtendo seis vistas da peça. Ou seja, aplicando o princípio básico em seis planos circundando a peça, obtemos, de acordo com as normas internacionais, as vistas principais no 1º diedro. Para serem denominadas de vistas principais as projeções tem que ser obtidas em planos perpendiculares entre si e paralelos dois a dois, formando uma caixa. Elaboração : Agnaldo Jardel Trennepohl Página 32

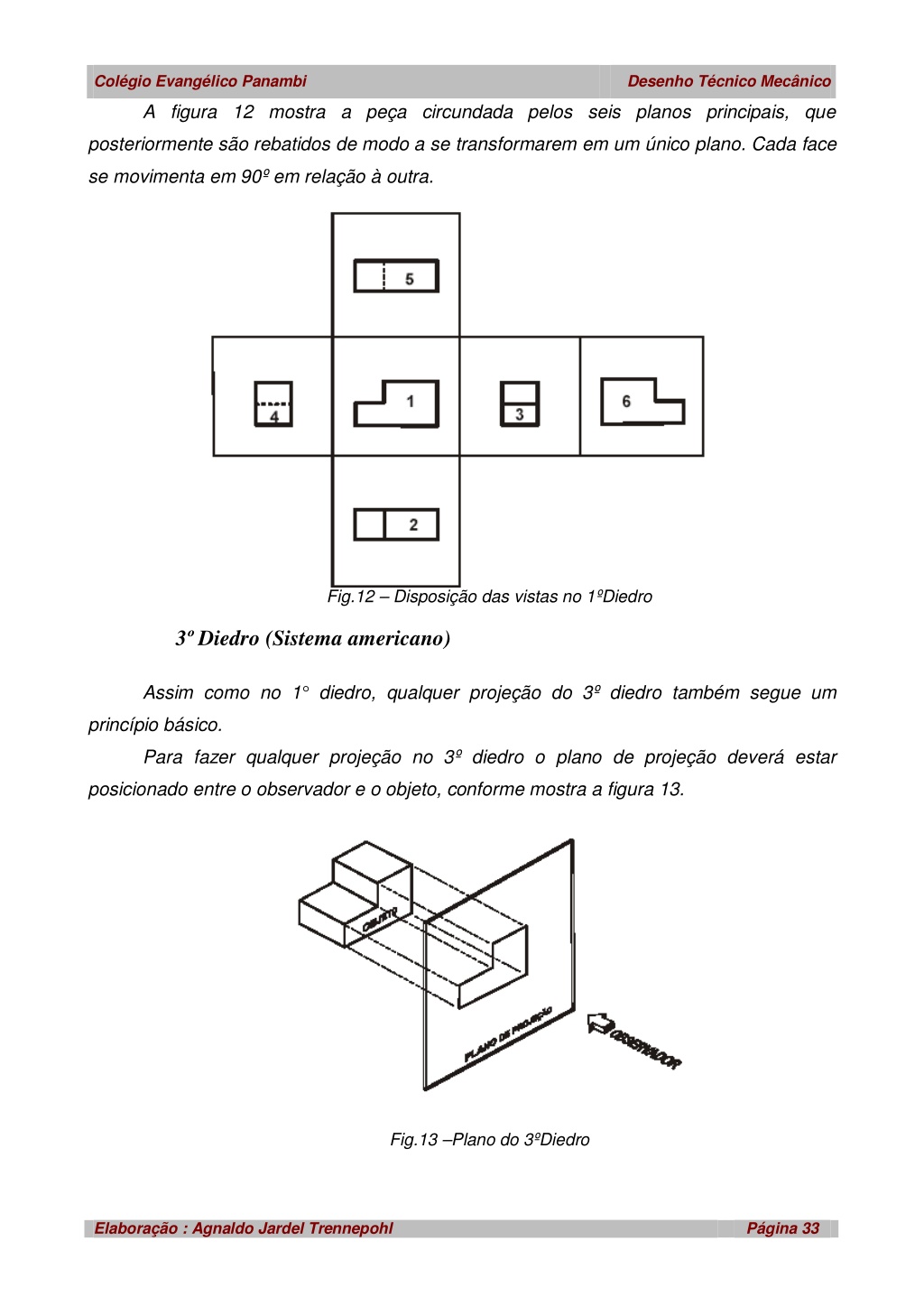

33. Colégio Evangélico Panambi Desenho Técnico Mecânico A figura 12 mostra a peça circundada pelos seis planos principais, que posteriormente são rebatidos de modo a se transformarem em um único plano. Cada face se movimenta em 90º em relação à outra. Fig.12 – Disposição das vistas no 1ºDiedro 3º Diedro (Sistema americano) Assim como no 1° diedro, qualquer projeção do 3º diedro também segue um princípio básico. Para fazer qualquer projeção no 3º diedro o plano de projeção deverá estar posicionado entre o observador e o objeto, conforme mostra a figura 13. Fig.13 –Plano do 3ºDiedro Elaboração : Agnaldo Jardel Trennepohl Página 33

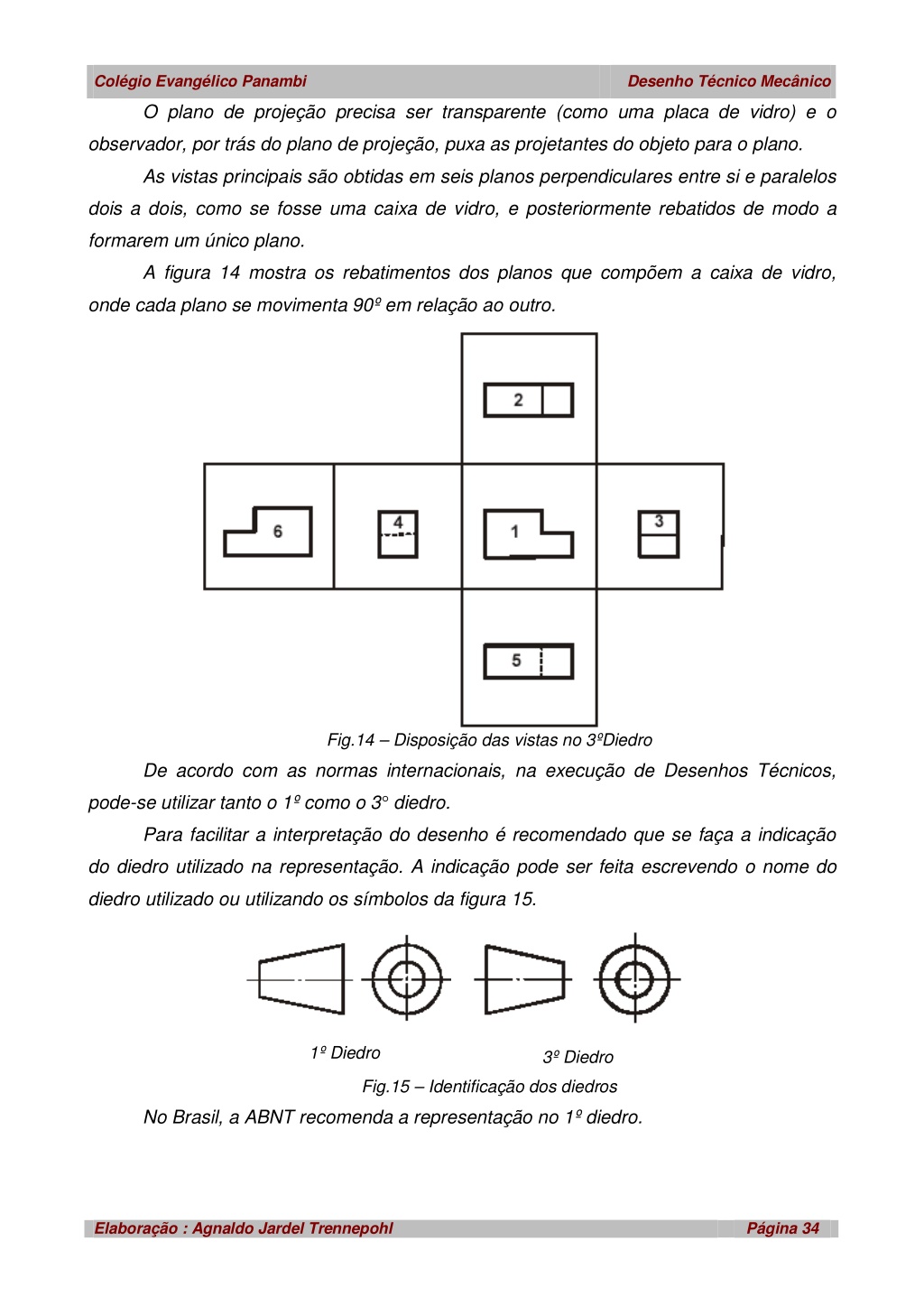

34. Colégio Evangélico Panambi Desenho Técnico Mecânico O plano de projeção precisa ser transparente (como uma placa de vidro) e o observador, por trás do plano de projeção, puxa as projetantes do objeto para o plano. As vistas principais são obtidas em seis planos perpendiculares entre si e paralelos dois a dois, como se fosse uma caixa de vidro, e posteriormente rebatidos de modo a formarem um único plano. A figura 14 mostra os rebatimentos dos planos que compõem a caixa de vidro, onde cada plano se movimenta 90º em relação ao outro. Fig.14 – Disposição das vistas no 3ºDiedro De acordo com as normas internacionais, na execução de Desenhos Técnicos, pode-se utilizar tanto o 1º como o 3° diedro. Para facilitar a interpretação do desenho é recomendado que se faça a indicação do diedro utilizado na representação. A indicação pode ser feita escrevendo o nome do diedro utilizado ou utilizando os símbolos da figura 15. 1º Diedro 3º Diedro Fig.15 – Identificação dos diedros No Brasil, a ABNT recomenda a representação no 1º diedro. Elaboração : Agnaldo Jardel Trennepohl Página 34

35. Colégio Evangélico Panambi Desenho Técnico Mecânico Fig.16 - Exemplo de projeção no 1º Diedro Fig.17 - Exemplo de projeção no 3º Diedro Elaboração : Agnaldo Jardel Trennepohl Página 35

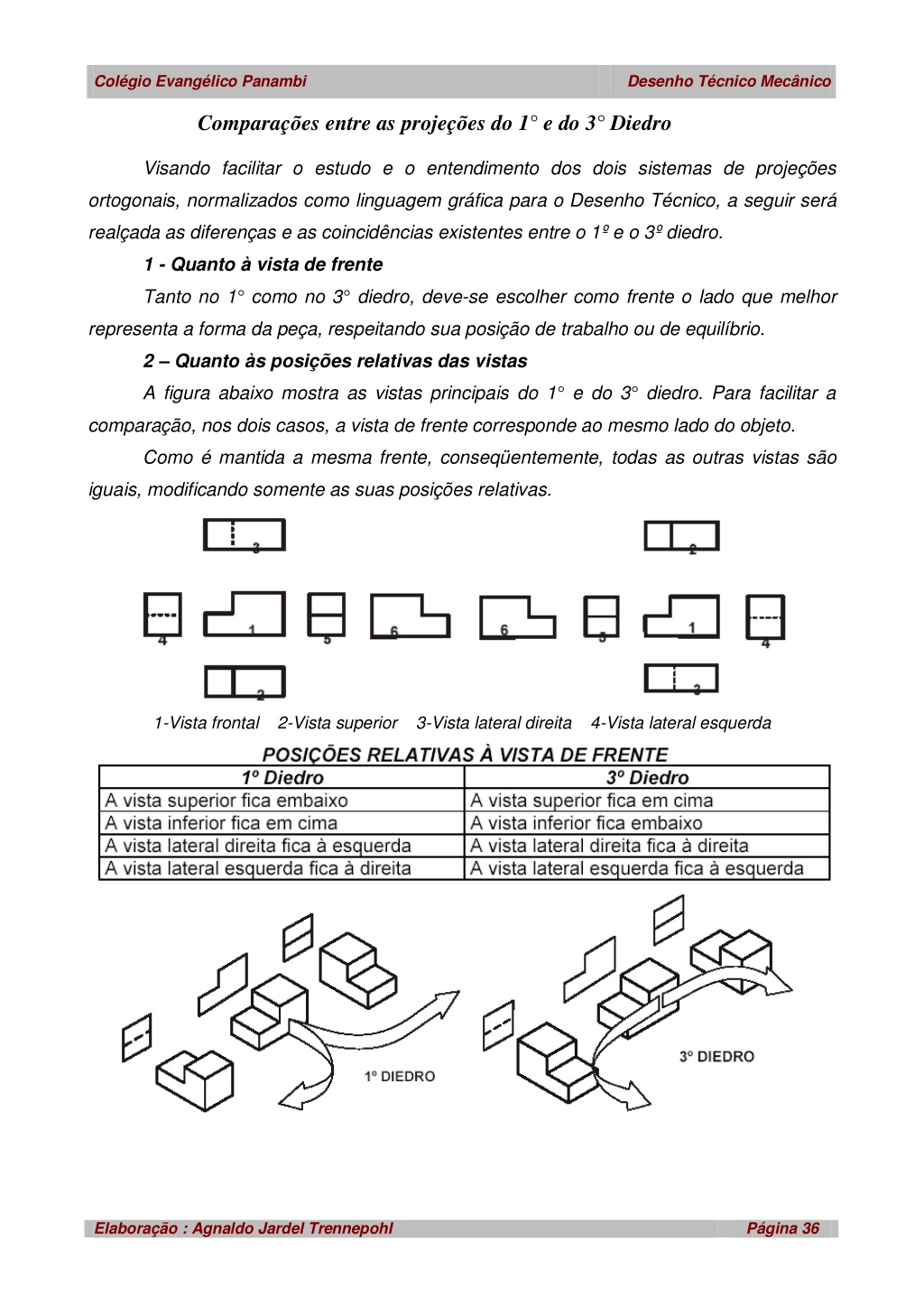

36. Colégio Evangélico Panambi Desenho Técnico Mecânico Comparações entre as projeções do 1° e do 3° Diedro Visando facilitar o estudo e o entendimento dos dois sistemas de projeções ortogonais, normalizados como linguagem gráfica para o Desenho Técnico, a seguir será realçada as diferenças e as coincidências existentes entre o 1º e o 3º diedro. 1 - Quanto à vista de frente Tanto no 1° como no 3° diedro, deve-se escolher como frente o lado que melhor representa a forma da peça, respeitando sua posição de trabalho ou de equilíbrio. 2 – Quanto às posições relativas das vistas A figura abaixo mostra as vistas principais do 1° e do 3° diedro. Para facilitar a comparação, nos dois casos, a vista de frente corresponde ao mesmo lado do objeto. Como é mantida a mesma frente, conseqüentemente, todas as outras vistas são iguais, modificando somente as suas posições relativas. 1-Vista frontal 2-Vista superior 3-Vista lateral direita 4-Vista lateral esquerda Elaboração : Agnaldo Jardel Trennepohl Página 36

37. Colégio Evangélico Panambi Desenho Técnico Mecânico Cortes Cortar quer dizer dividir, seccionar, separar partes de um todo. Sem tais cortes, não seria possível analisar os detalhes internos dos objetos mostrados. Existem vários tipos de corte. Nesta seção iremos aprender a interpretar os mais usados para representação de peças. Corte total Corte total é aquele que atinge a peça em toda a sua extensão. Veja exemplo abaixo : Fig.18 – Plano de corte total Você deve considerar o corte realizado por um plano de corte imaginário. No caso de corte total, o plano de corte atravessa completamente a peça, atingindo suas partes maciças. As partes maciças da peça, atingidas pelo plano de corte são representadas por hachuras. Para cada material existe um padrão de hachura. Os furos não recebem hachuras, pois são partes ocas que não foram atingidas pelo plano de corte. O plano de corte pode ser aplicado em qualquer vista da peça, dependendo da dificuldade de interpretação dos detalhes. Elaboração : Agnaldo Jardel Trennepohl Página 37

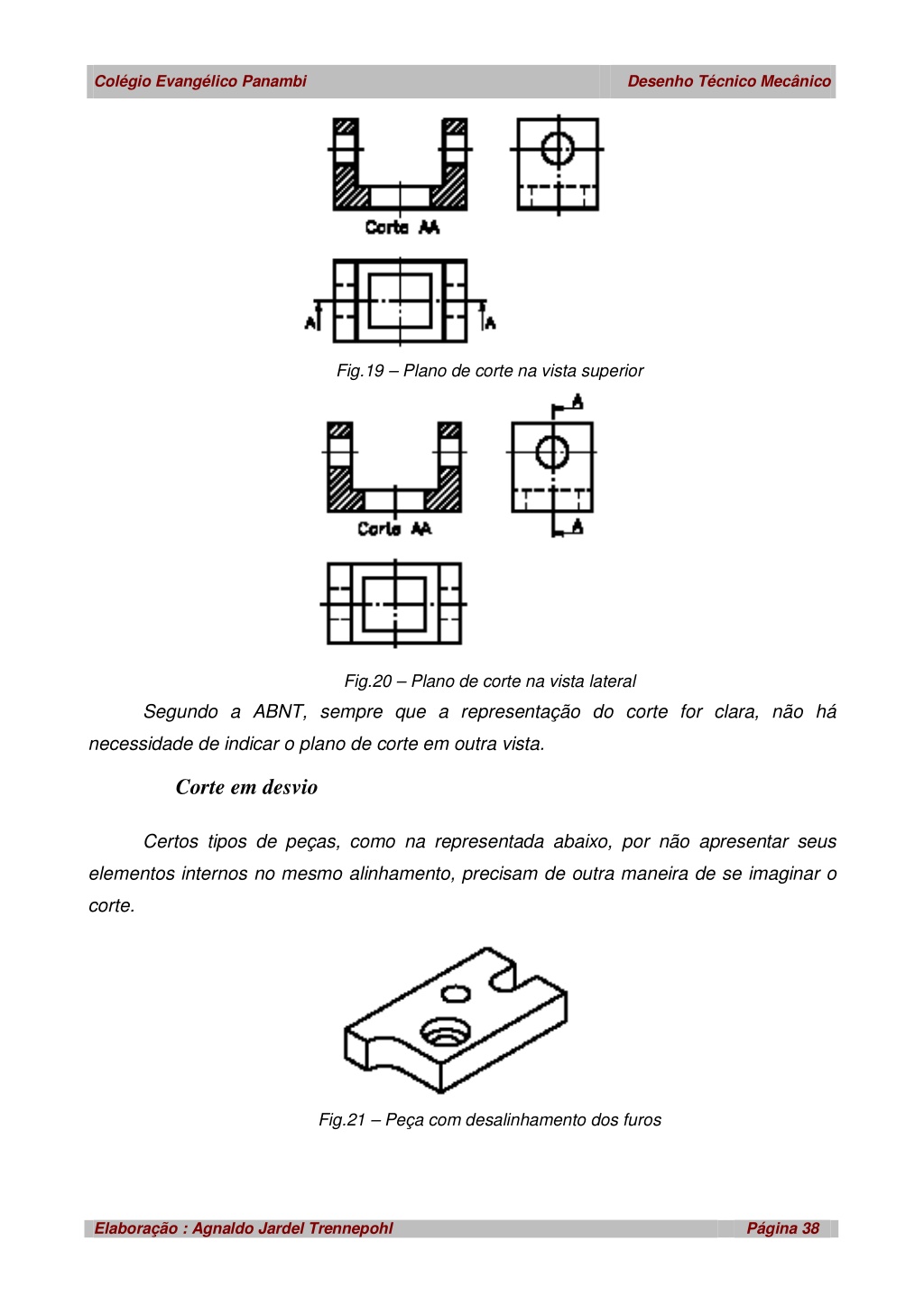

38. Colégio Evangélico Panambi Desenho Técnico Mecânico Fig.19 – Plano de corte na vista superior Fig.20 – Plano de corte na vista lateral Segundo a ABNT, sempre que a representação do corte for clara, não há necessidade de indicar o plano de corte em outra vista. Corte em desvio Certos tipos de peças, como na representada abaixo, por não apresentar seus elementos internos no mesmo alinhamento, precisam de outra maneira de se imaginar o corte. Fig.21 – Peça com desalinhamento dos furos Elaboração : Agnaldo Jardel Trennepohl Página 38

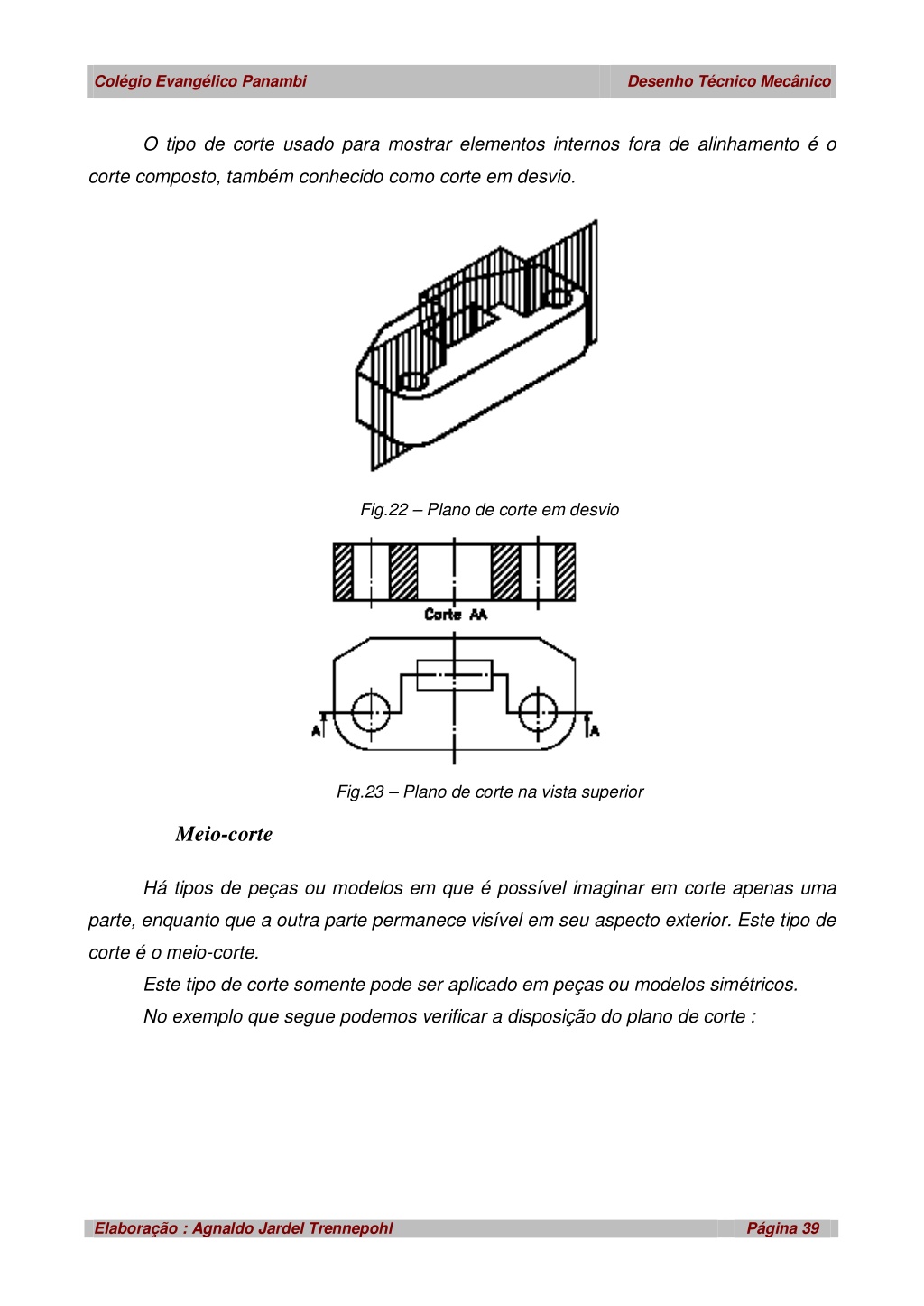

39. Colégio Evangélico Panambi Desenho Técnico Mecânico O tipo de corte usado para mostrar elementos internos fora de alinhamento é o corte composto, também conhecido como corte em desvio. Fig.22 – Plano de corte em desvio Fig.23 – Plano de corte na vista superior Meio-corte Há tipos de peças ou modelos em que é possível imaginar em corte apenas uma parte, enquanto que a outra parte permanece visível em seu aspecto exterior. Este tipo de corte é o meio-corte. Este tipo de corte somente pode ser aplicado em peças ou modelos simétricos. No exemplo que segue podemos verificar a disposição do plano de corte : Elaboração : Agnaldo Jardel Trennepohl Página 39

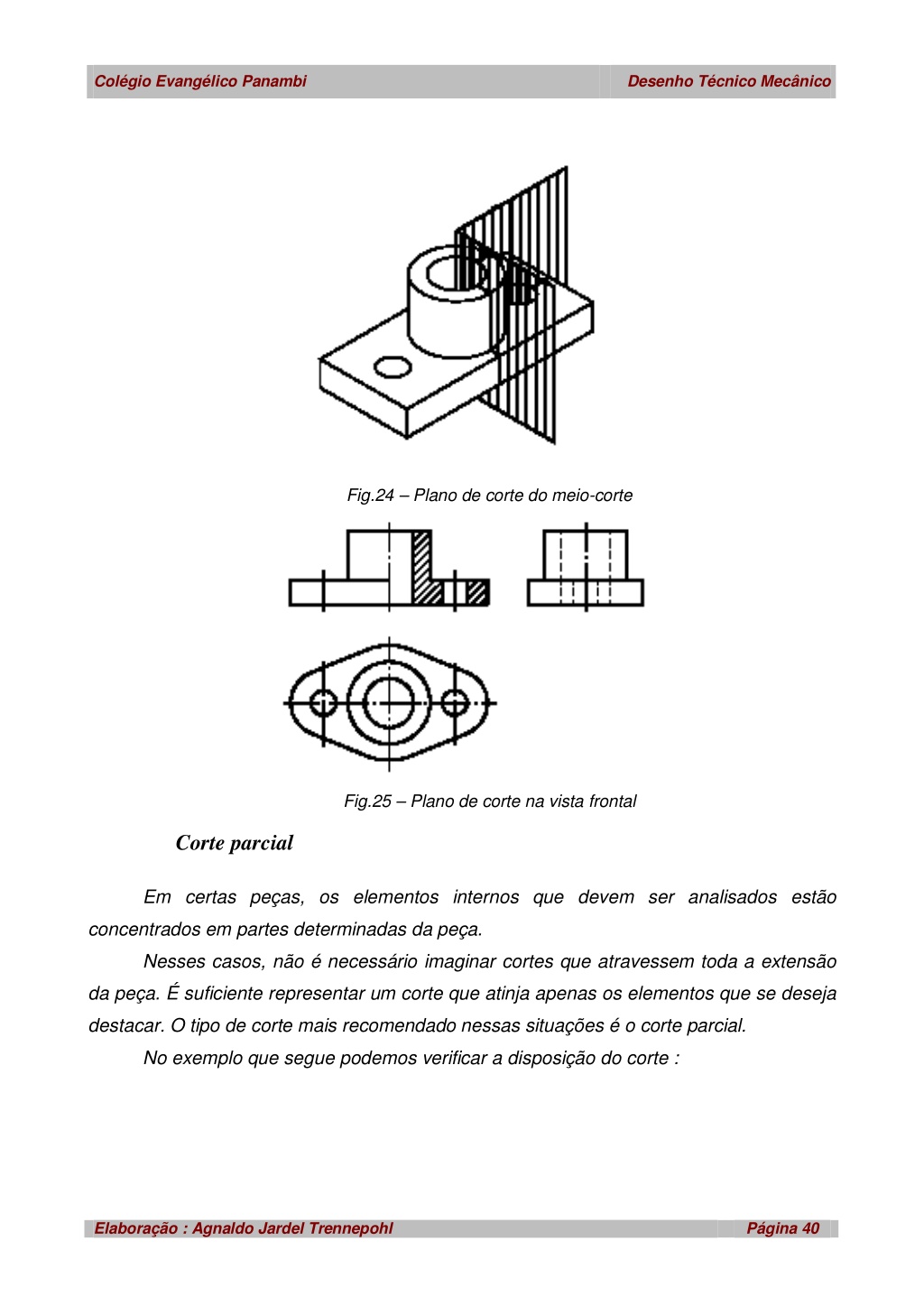

40. Colégio Evangélico Panambi Desenho Técnico Mecânico Fig.24 – Plano de corte do meio-corte Fig.25 – Plano de corte na vista frontal Corte parcial Em certas peças, os elementos internos que devem ser analisados estão concentrados em partes determinadas da peça. Nesses casos, não é necessário imaginar cortes que atravessem toda a extensão da peça. É suficiente representar um corte que atinja apenas os elementos que se deseja destacar. O tipo de corte mais recomendado nessas situações é o corte parcial. No exemplo que segue podemos verificar a disposição do corte : Elaboração : Agnaldo Jardel Trennepohl Página 40

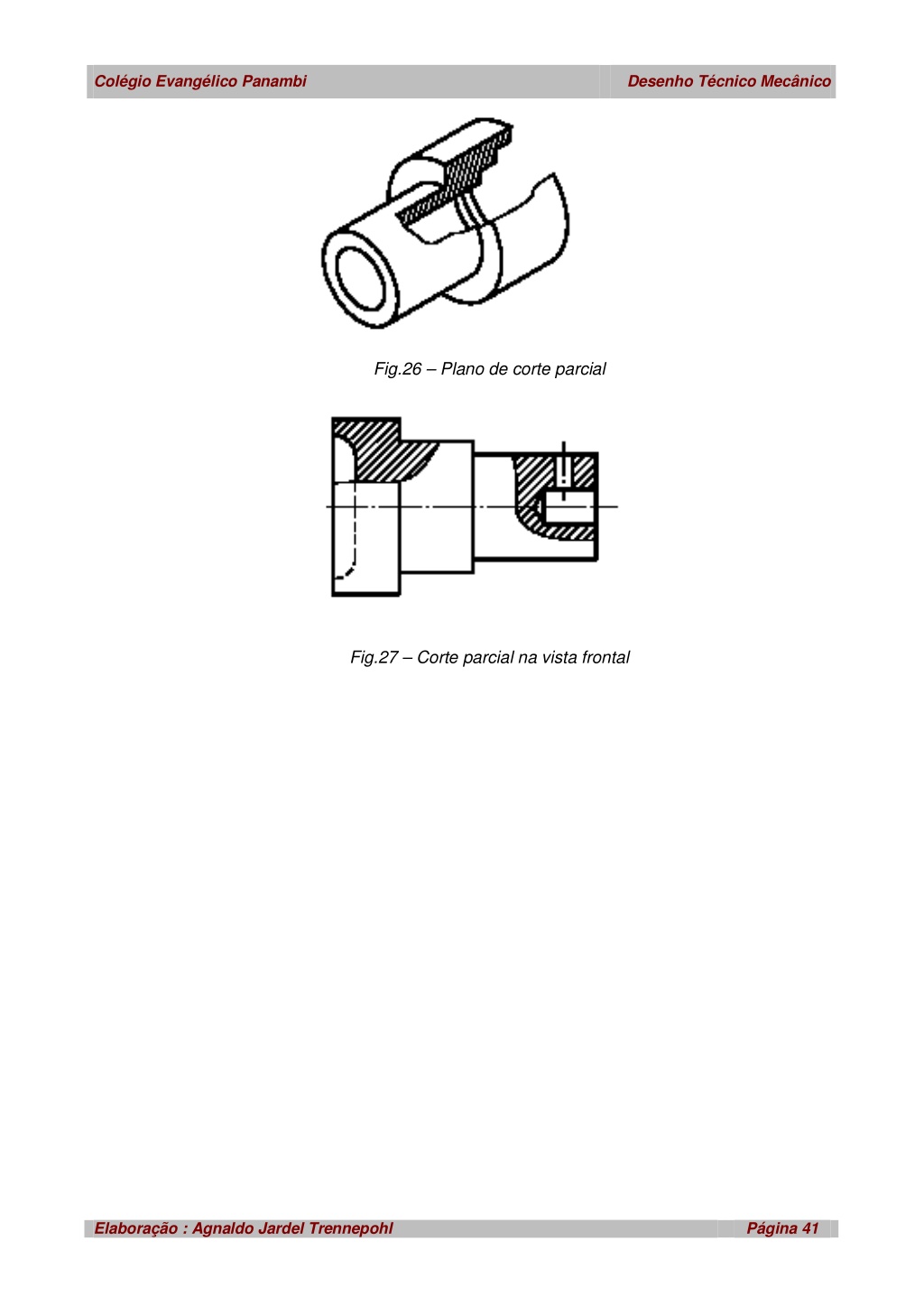

41. Colégio Evangélico Panambi Desenho Técnico Mecânico Fig.26 – Plano de corte parcial Fig.27 – Corte parcial na vista frontal Elaboração : Agnaldo Jardel Trennepohl Página 41

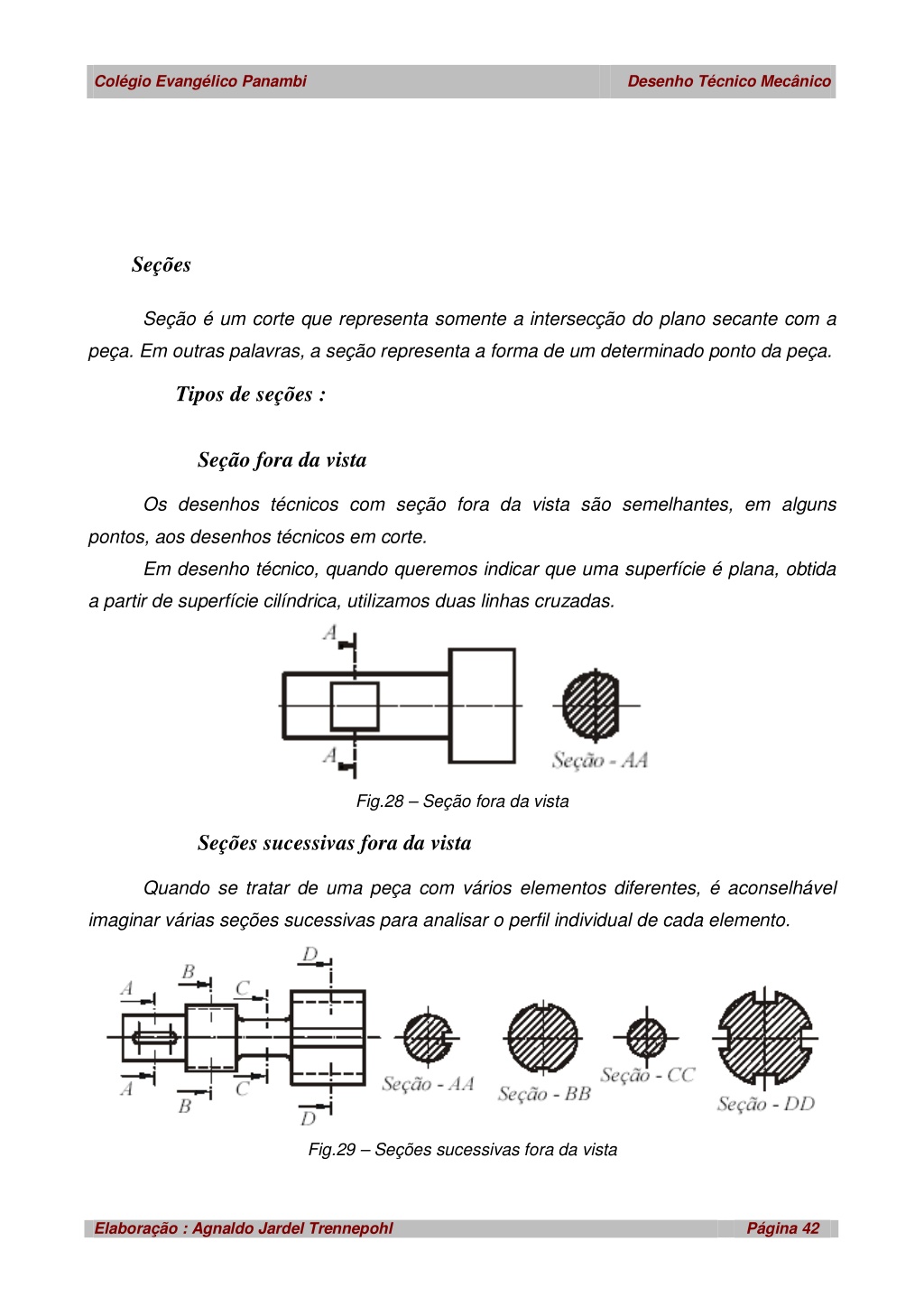

42. Colégio Evangélico Panambi Desenho Técnico Mecânico Seções Seção é um corte que representa somente a intersecção do plano secante com a peça. Em outras palavras, a seção representa a forma de um determinado ponto da peça. Tipos de seções : Seção fora da vista Os desenhos técnicos com seção fora da vista são semelhantes, em alguns pontos, aos desenhos técnicos em corte. Em desenho técnico, quando queremos indicar que uma superfície é plana, obtida a partir de superfície cilíndrica, utilizamos duas linhas cruzadas. Fig.28 – Seção fora da vista Seções sucessivas fora da vista Quando se tratar de uma peça com vários elementos diferentes, é aconselhável imaginar várias seções sucessivas para analisar o perfil individual de cada elemento. Fig.29 – Seções sucessivas fora da vista Elaboração : Agnaldo Jardel Trennepohl Página 42

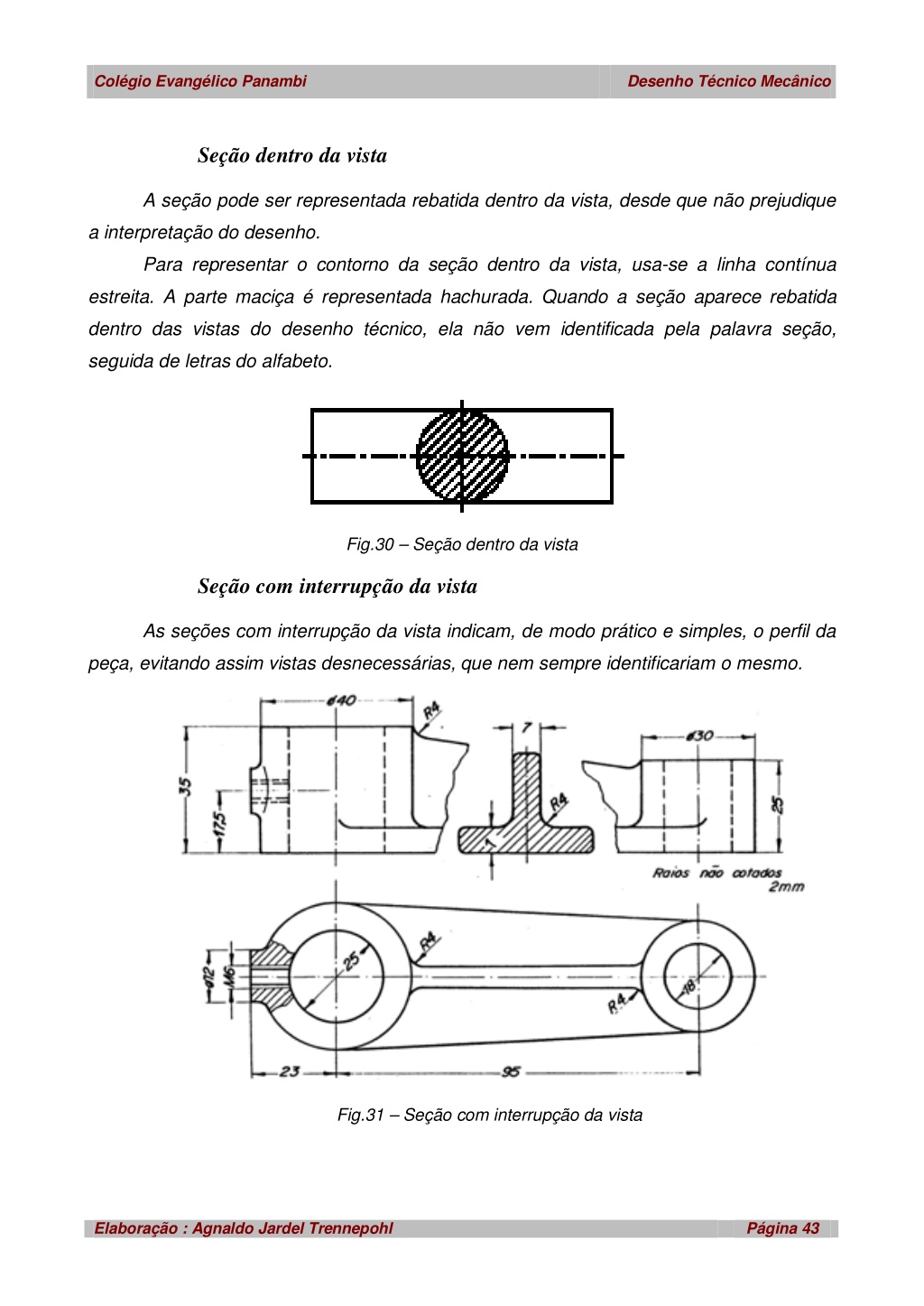

43. Colégio Evangélico Panambi Desenho Técnico Mecânico Seção dentro da vista A seção pode ser representada rebatida dentro da vista, desde que não prejudique a interpretação do desenho. Para representar o contorno da seção dentro da vista, usa-se a linha contínua estreita. A parte maciça é representada hachurada. Quando a seção aparece rebatida dentro das vistas do desenho técnico, ela não vem identificada pela palavra seção, seguida de letras do alfabeto. Fig.30 – Seção dentro da vista Seção com interrupção da vista As seções com interrupção da vista indicam, de modo prático e simples, o perfil da peça, evitando assim vistas desnecessárias, que nem sempre identificariam o mesmo. Fig.31 – Seção com interrupção da vista Elaboração : Agnaldo Jardel Trennepohl Página 43

44. Colégio Evangélico Panambi Desenho Técnico Mecânico Rupturas Para evitar a utilização de escalas muito reduzidas ou a utilização de folhas de papel com grandes dimensões, a representação de objetos longos é feita com aplicação de rupturas, desenhando-se somente as partes da peça que contêm detalhes. As rupturas são aplicadas nas partes que têm formas constantes ao longo de seu comprimento, fazendo-se a remoção da parte localizada entre as rupturas e a aproximação das extremidades. Tipos de rupturas : Ruptura em barras e chapas Fig.32 - Barras e chapas Ruptura em peças cilíndricas Fig.33 - Peças cilíndricas Elaboração : Agnaldo Jardel Trennepohl Página 44

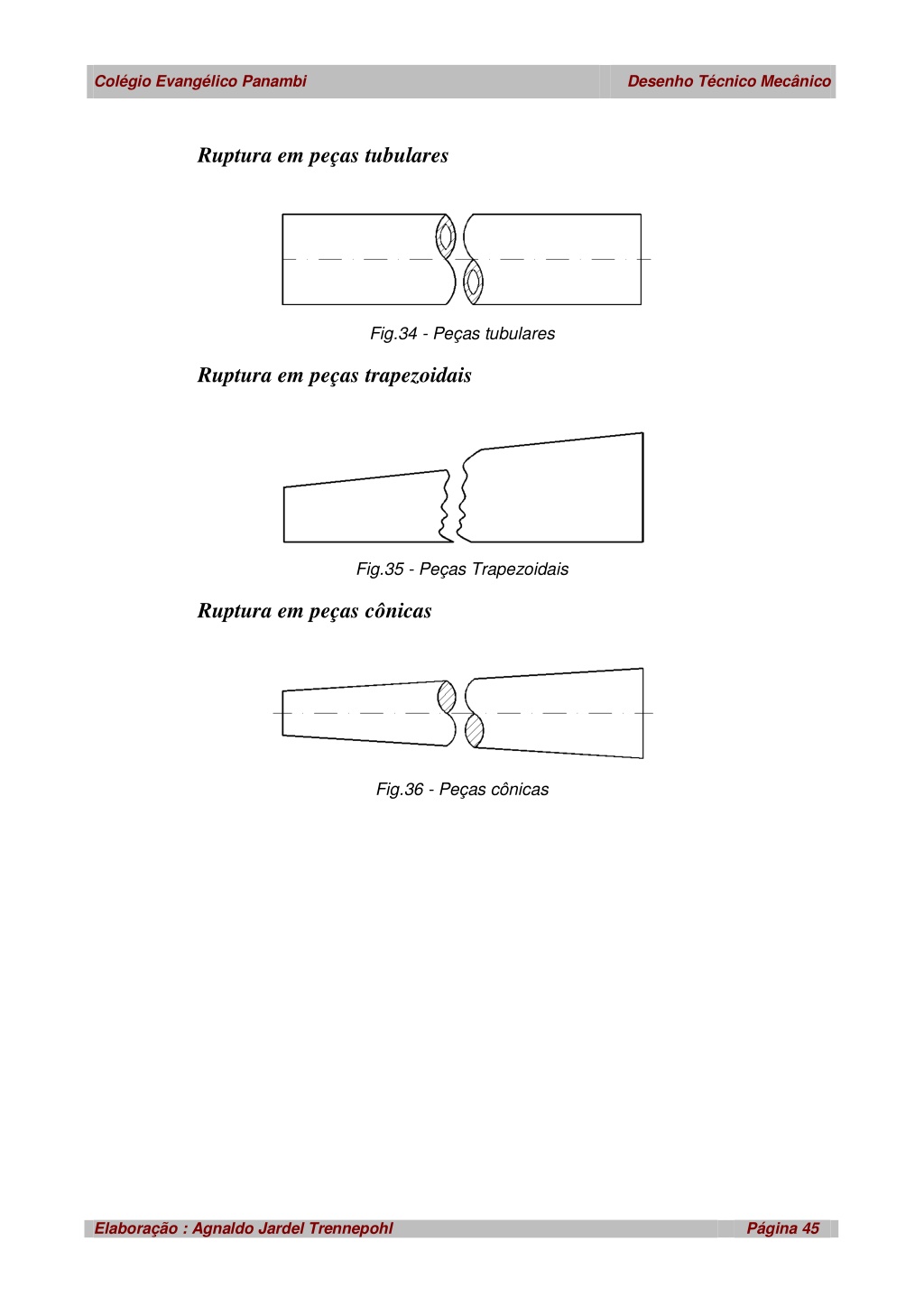

45. Colégio Evangélico Panambi Desenho Técnico Mecânico Ruptura em peças tubulares Fig.34 - Peças tubulares Ruptura em peças trapezoidais Fig.35 - Peças Trapezoidais Ruptura em peças cônicas Fig.36 - Peças cônicas Elaboração : Agnaldo Jardel Trennepohl Página 45

46. Colégio Evangélico Panambi Desenho Técnico Mecânico Vistas auxiliares A vista auxiliar é empregada para se obter a forma real de partes que estejam fora das posições horizontal e vertical. Para melhor representar alguns detalhes, utilizam-se vistas de auxílio da peça : Fig.37 – Vistas auxiliares Fig.38 – Vistas auxiliares Elaboração : Agnaldo Jardel Trennepohl Página 46

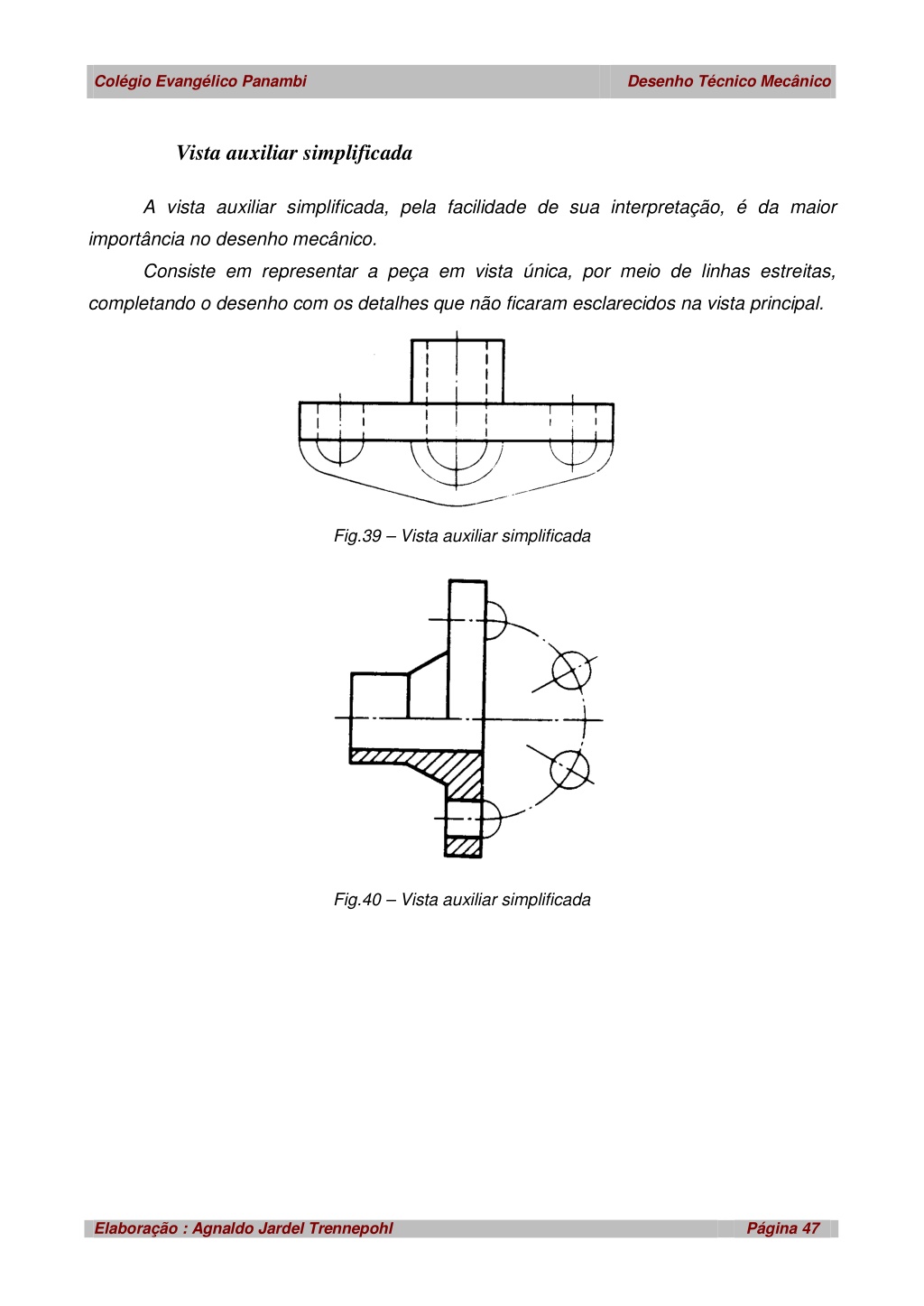

47. Colégio Evangélico Panambi Desenho Técnico Mecânico Vista auxiliar simplificada A vista auxiliar simplificada, pela facilidade de sua interpretação, é da maior importância no desenho mecânico. Consiste em representar a peça em vista única, por meio de linhas estreitas, completando o desenho com os detalhes que não ficaram esclarecidos na vista principal. Fig.39 – Vista auxiliar simplificada Fig.40 – Vista auxiliar simplificada Elaboração : Agnaldo Jardel Trennepohl Página 47

48. Colégio Evangélico Panambi Desenho Técnico Mecânico Vistas de objetos simétricos Os objetos simétricos podem ser representados por vistas que mostram somente a metade ou a quarta parte da peça, conforme mostram as figuras abaixo. Com a utilização de linhas de simetria, também chamadas de eixos de simetria, indica-se a existência de outra parte exatamente igual e simétrica em relação ao eixo desenhado. Fig.41 – Vistas de objetos simétricos As linhas de simetrias são identificadas por dois traços curtos paralelos traçados perpendicularmente nas suas extremidades. Elaboração : Agnaldo Jardel Trennepohl Página 48

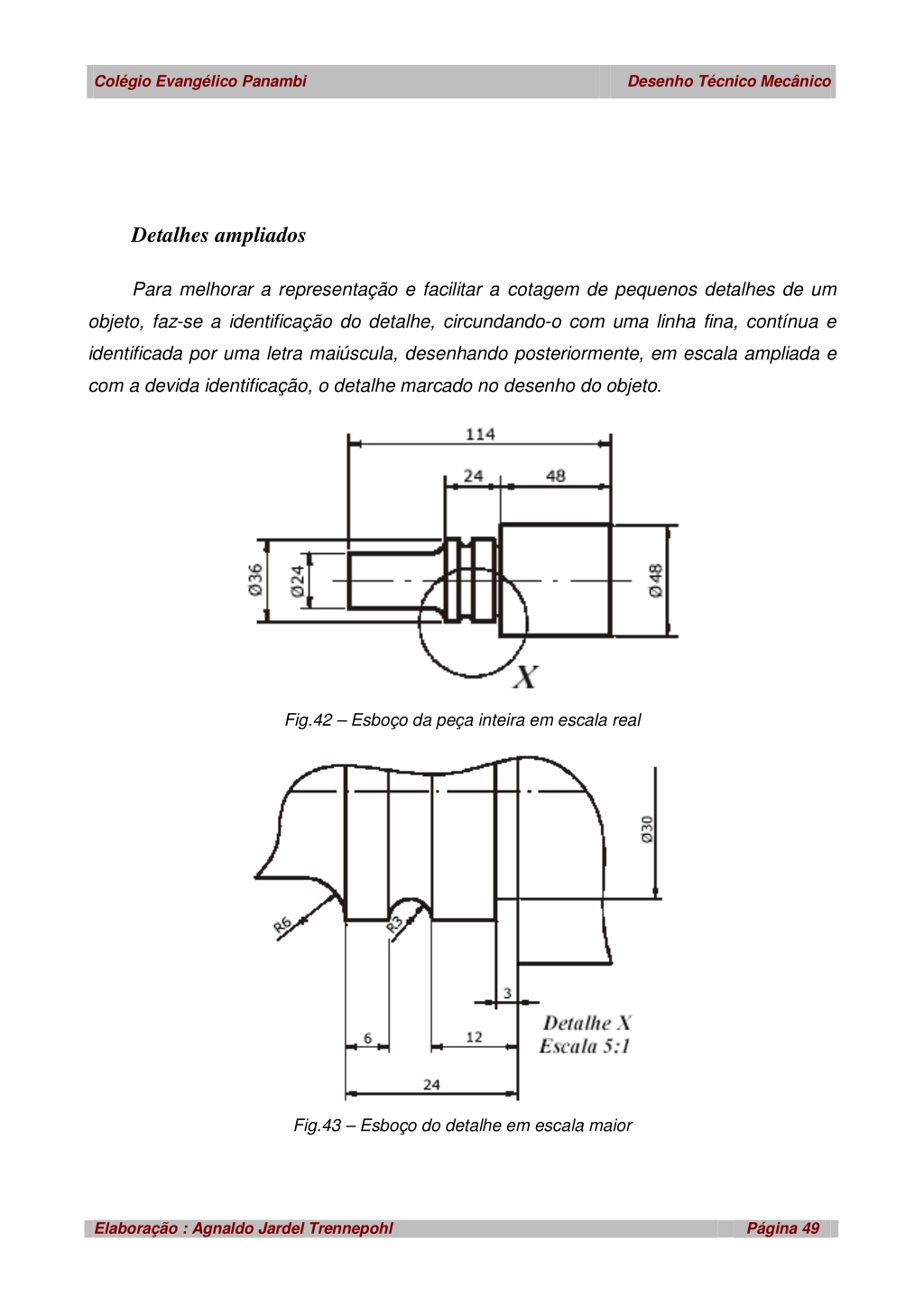

49. Colégio Evangélico Panambi Desenho Técnico Mecânico Detalhes ampliados Para melhorar a representação e facilitar a cotagem de pequenos detalhes de um objeto, faz-se a identificação do detalhe, circundando-o com uma linha fina, contínua e identificada por uma letra maiúscula, desenhando posteriormente, em escala ampliada e com a devida identificação, o detalhe marcado no desenho do objeto. Fig.42 – Esboço da peça inteira em escala real Fig.43 – Esboço do detalhe em escala maior Elaboração : Agnaldo Jardel Trennepohl Página 49

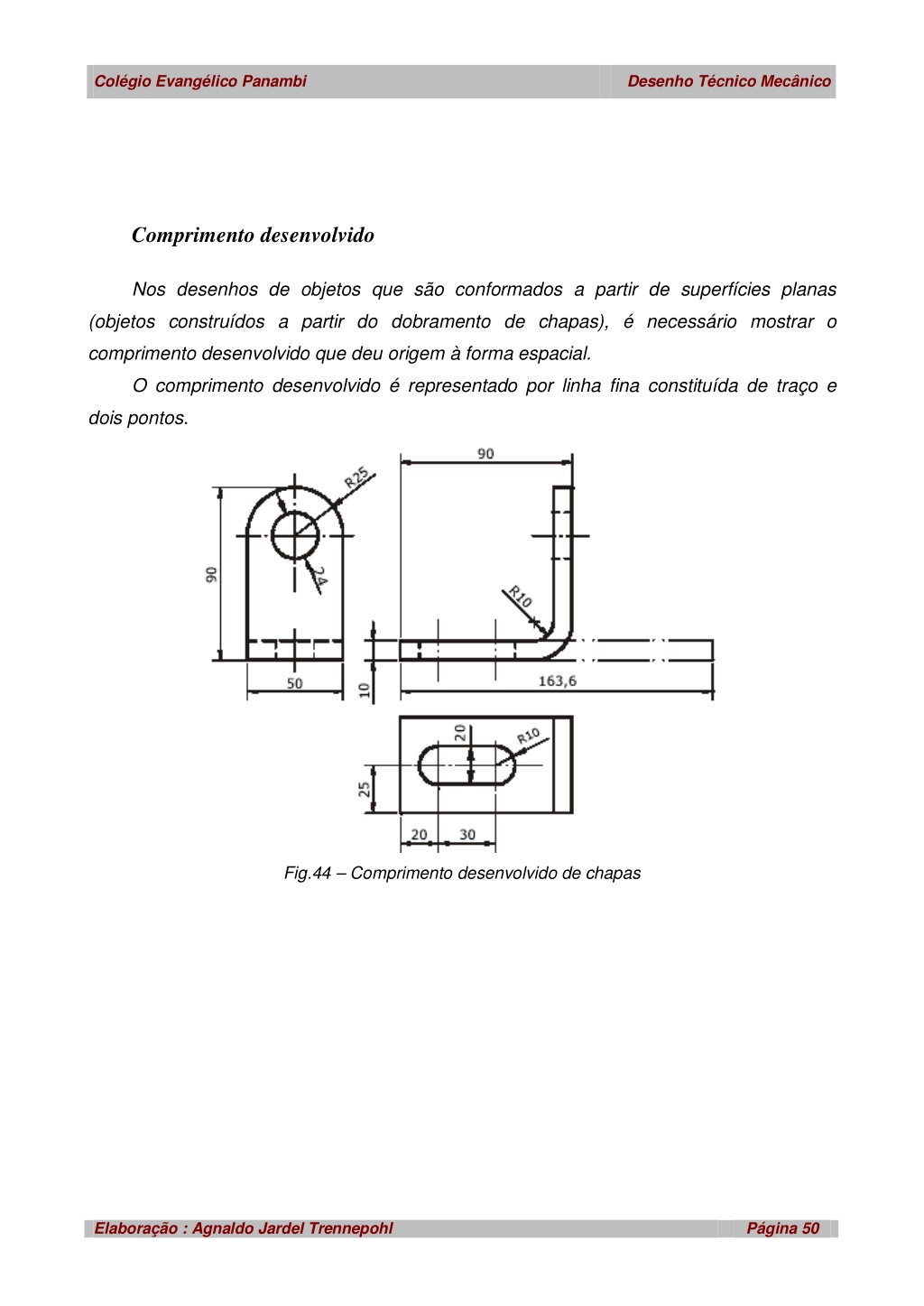

50. Colégio Evangélico Panambi Desenho Técnico Mecânico Comprimento desenvolvido Nos desenhos de objetos que são conformados a partir de superfícies planas (objetos construídos a partir do dobramento de chapas), é necessário mostrar o comprimento desenvolvido que deu origem à forma espacial. O comprimento desenvolvido é representado por linha fina constituída de traço e dois pontos. Fig.44 – Comprimento desenvolvido de chapas Elaboração : Agnaldo Jardel Trennepohl Página 50
