  1. Colégio Evangélico Panambi AutoCAD 2000i A Ap po os st ti il la a d de e A Au ut to oC CA AD D 2 20 00 00 0i i 2 2D D , , S Su up pe er rf fí íc ci ie es s e e S Só ól li id do os s A Au ut to oC CA AD D 2 20 00 00 0i i C C Co o ol l lé é ég g gi i io o o E E Ev v va a an n ng g gé é él l li i ic c co o o P P Pa a an n na a am C C Ce e en n nt t tr r ro o o T T Te e ec c cn n no o ol l ló ó óg g gi i ic c co o o e e e d d de e e F F Fo o or r rm P P Pr r ro o of f fi i is s ss s si i io o on n na a al l l m mb b bi i i m ma a aç ç çã ã ão o o N No om m e e : : . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. . C Cu ur rs so o : : . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. . A An no o l le et ti iv vo o : : . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. . Elaboração : Agnaldo Jardel Trennepohl Página 1

  2. Colégio Evangélico Panambi AutoCAD 2000i Sumário Introdução...........................................................................................................10 O que significa CAD ...........................................................................................11 Vantagens dos sistemas CAD..........................................................................................11 Metodologia de trabalho em sistemas CAD....................................................................13 Necessidade de treinamento............................................................................................13 Histórico do AutoCAD ........................................................................................15 Versões do AutoCAD......................................................................................................16 AutoCAD Versão 1.0.............................................................................................16 AutoCAD Versão 1.2.............................................................................................16 AutoCAD Versão 1.3.............................................................................................16 AutoCAD Versão 1.4.............................................................................................16 AutoCAD Versão 2.0.............................................................................................16 AutoCAD Versão 2.1.............................................................................................17 AutoCAD Versão 2.5.............................................................................................17 AutoCAD Versão 2.6.............................................................................................17 AutoCAD Release 9...............................................................................................17 Elaboração : Agnaldo Jardel Trennepohl Página 2

  3. Colégio Evangélico Panambi AutoCAD 2000i AutoCAD Release 10.............................................................................................17 AutoCAD Release 11.............................................................................................17 AutoCAD Release 12a...........................................................................................17 AutoCAD Release 12b...........................................................................................18 AutoCAD Release 12c ...........................................................................................18 AutoCAD Release 13.............................................................................................18 AutoCAD Release 13b...........................................................................................18 AutoCAD Release 14a...........................................................................................18 AutoCAD Release 14b...........................................................................................19 AutoCAD 2000 ......................................................................................................19 AutoCAD 2000i .....................................................................................................19 AutoCAD 2002 ......................................................................................................19 AutoCAD 2004 ......................................................................................................20 AutoCAD 2005 ......................................................................................................20 AutoCAD 2006 ......................................................................................................20 AutoCAD 2007 ......................................................................................................20 Sistema operacional e hardware .........................................................................21 Acréscimos recomendados para melhorar o desempenho do sistema.............................22 1 - Carregando o AutoCAD 2000i.......................................................................23 2 - Iniciação ao AutoCAD 2000i.........................................................................24 3 - Identificação...................................................................................................25 3.1 - Menu Pull-down.....................................................................................................25 Elaboração : Agnaldo Jardel Trennepohl Página 3

  4. Colégio Evangélico Panambi AutoCAD 2000i 3.2 – Toolbars.................................................................................................................25 3.2.1 - Toolbar Fixa...............................................................................................25 3.2.2 - Toolbar Flutuante ......................................................................................25 3.3 – Área Gráfica ..........................................................................................................25 3.4 - Ícone UCS ..............................................................................................................26 3.4.1 - Conhecendo as aplicações da toolbar UCS.................................................27 3.4.2 - O comando UCS.........................................................................................28 3.4.3 - Aparência do Ícone UCS............................................................................29 3.4.4 – Regra da mão direita..................................................................................29 3.5 - Cursor de Tela........................................................................................................30 3.6 – Área de Comandos.................................................................................................30 3.7 - Menu de Tela..........................................................................................................30 3.8 – Barra de Status......................................................................................................30 3.9 – Ambientes Model / LayOut ....................................................................................31 5 – Coordenadas..................................................................................................32 5.1 - Coordenada Relativa ..............................................................................................33 5.2 - Coordenada Polar Relativa.....................................................................................34 5.3 – Coordenada Absoluta.............................................................................................35 5.4 - Coordenada Automática Ortogonal........................................................................35 5.5 - Coordenada Automática Polar...............................................................................36 6 - Menu Pull-down e sub-menus .......................................................................37 6.1 - File.........................................................................................................................37 Elaboração : Agnaldo Jardel Trennepohl Página 4

  5. Colégio Evangélico Panambi AutoCAD 2000i 6.2 - Edit.........................................................................................................................39 6.3 - View........................................................................................................................40 6.4 - Insert ......................................................................................................................45 6.5 - Format....................................................................................................................46 6.6 - Tools.......................................................................................................................49 6.7 - Draw.......................................................................................................................52 6.8 - Dimension ..............................................................................................................57 6.9 - Modify ....................................................................................................................58 6.10 - Window.................................................................................................................62 7 – Formas de se acessar os comandos do AutoCAD..........................................63 7.1 – Menu Pull-down....................................................................................................63 7.2 – Toolbars.................................................................................................................63 7.3 – Área de Comandos.................................................................................................64 7.4 – Menu de Tela.........................................................................................................64 7.4.1 – Funcionamento do menu de tela................................................................65 8 – Teclas padrões de atalho ...............................................................................66 9 – Alguns atalhos para comandos do AutoCAD via área de comandos............68 10 - Etapas para criação de um desenho protótipo.............................................69 10.1 - Criação do arquivo...............................................................................................69 10.2 - Definição da área de trabalho ..............................................................................69 10.3 – Ajuste da precisão das casas decimais e sistema de medidas ...............................70 10.4 - Definição do estilo de dimensionamento ..............................................................70 Elaboração : Agnaldo Jardel Trennepohl Página 5

  6. Colégio Evangélico Panambi AutoCAD 2000i 10.4.1 - Entidades de um estilo de dimensionamento ............................................79 10.5 - Definição da escala das linhas..............................................................................80 10.6 – Inserção de padrões de linhas para criação dos layers ........................................80 10.7 - Criação dos layers.................................................................................................81 10.8 – Ajuste do texto padrão..........................................................................................82 10.9 – Salvar o arquivo como Desenho Protótipo...........................................................82 11 - Ferramentas para seleção de pontos............................................................84 11.1 – From...........................................................................................................84 11.2 - Center..........................................................................................................84 11.3 - Endpoint......................................................................................................84 11.4 - Intersection..................................................................................................84 11.5 - Midpoint......................................................................................................85 11.6 - Nearest.........................................................................................................85 11.7 - Perpendicular..............................................................................................85 11.8 - Tangent........................................................................................................85 11.9 - Quadrant .....................................................................................................85 11.10 - None..........................................................................................................85 12 – Processos auxiliares de seleção...................................................................87 12.1 - Crossing.......................................................................................................87 12.2 - Window........................................................................................................87 12.3 - Box ..............................................................................................................87 12.4 - Cpolygon......................................................................................................87 Elaboração : Agnaldo Jardel Trennepohl Página 6

  7. Colégio Evangélico Panambi AutoCAD 2000i 12.5 - Wpolygon.....................................................................................................87 12.6 - Last..............................................................................................................87 12.7 - Fence...........................................................................................................87 12.8 - All................................................................................................................88 12.9 - Group...........................................................................................................88 12.10 - Remove......................................................................................................88 12.11 - Previous.....................................................................................................88 13 - Editando objetos através de grips.................................................................89 14 - Usando o calculator – CAL..........................................................................90 14.1 – Algumas funções numéricas aceitas....................................................................91 14.1.1 - Usando o comando CAL para auxílio na posição de entidades................92 15 - Simbologia....................................................................................................93 15.1 - Símbolos de perfil, ângulo, tolerância aproximada e texto sublinhado/sobrelinhado................................................................................................93 15.2 – Tolerâncias geométricas ......................................................................................94 15.2.1 – Identificação das tolerâncias....................................................................95 15.3 – Padrões de hachuras para materiais....................................................................96 16 - Etapas para elaboração de um desenho em AutoCAD ................................98 16.1 - Criação do arquivo...............................................................................................98 16.2 – Definição da estratégia ........................................................................................98 16.3 – Traçagem do contorno.........................................................................................98 16.4 – Cotagem da peça..................................................................................................98 Elaboração : Agnaldo Jardel Trennepohl Página 7

  8. Colégio Evangélico Panambi AutoCAD 2000i 16.5 - Escalas padrões ....................................................................................................99 16.6 – Inserção do formato padrão.................................................................................99 16.7 – Preenchimento da legenda...................................................................................99 17 – Plotagem....................................................................................................100 17.1 - Plot Device..........................................................................................................100 17.1.1 - Plotter configuration ..............................................................................100 17.1.2 – Plot style table (pen assignments) ..........................................................100 17.1.3 - Plot to file ...............................................................................................101 17.2 - Plot Settings........................................................................................................101 17.2.1 - Paper size and paper units......................................................................101 17.2.2 - Drawing orientation ...............................................................................101 17.2.3 – Plot area.................................................................................................102 17.2.4 - Plot scale.................................................................................................102 17.2.5 - Plot offset................................................................................................102 17.2.6 – Plot options............................................................................................102 17.3 - Modos de visualização da impressão ..................................................................103 18 – Configurando o ambiente de trabalho no AutoCAD 2000i.......................104 18.1 – Configurações gerais .........................................................................................104 18.1.1 – Ligando/desligando as barras de rolagem horizontal e vertical.............104 18.1.2 – Ativando/desativando o menu de tela.....................................................104 18.1.3 – Definindo a cor dos Ambientes Model/LayOut ......................................105 18.1.4 – Configurando o tamanho do cursor.......................................................105 Elaboração : Agnaldo Jardel Trennepohl Página 8

  9. Colégio Evangélico Panambi AutoCAD 2000i 18.1.5 – Setando o formato de arquivo ao salvar como.......................................105 18.1.6 – Programando o tempo de salvamento automático..................................106 18.1.7 – Definindo a criação de arquivos de backup ...........................................106 18.1.8 – Setando a tela de abertura para criação de arquivos novos...................106 18.1.9 - Trabalhando com mouse de três botões..................................................106 18.1.10 – Ligando/desligando os blips.................................................................107 18.1.11 – Ativando/desativando os shortcut menus .............................................107 18.1.12 – Ativando/desativando as toolbars.........................................................109 18.1.13 – Mudando as propriedades do ícone da UCS.........................................109 19 – Três fases no AutoCAD.............................................................................110 A fase da descoberta.....................................................................................................110 A fase do vício...............................................................................................................110 A fase da insatisfação...................................................................................................110 20 – Tipos de arquivos.......................................................................................111 Referências Bibliográficas................................................................................112 Elaboração : Agnaldo Jardel Trennepohl Página 9

  10. Colégio Evangélico Panambi AutoCAD 2000i Introdução O computador como ferramenta de trabalho é barato, tem memória, velocidade e só trabalha com números. A criação de um modelo do mundo real (ou objeto de projeto) se faz através de números e é o que se chama de MODELAGEM. Computação Gráfica é a capacidade de representação de modelos geométricos no computador. Há dois tipos : a que utiliza a MODELAGEM ARTÍSTICA e a que utiliza a MODELAGEM TÉCNICA. A primeira é mais voltada para os efeitos especiais, é a mais popular e a responsável pelo grande desenvolvimento da computação gráfica. Contudo, é a computação gráfica técnica que desenvolve as ferramentas computacionais de representação geométrica, é a que vamos estudar e é voltada para uma representação mais próxima possível da realidade. A diferença básica entre elas é que a artística trata da aparência do objeto (em relação à textura, forma, iluminação), enquanto a técnica trabalha com as características físicas do objeto de projeto (como geometria, peso, etc...). Os programas CAD, são programas que implementam a representação geométrica no que diz respeito ao DRAFTING (desenho) e ao DESIGN (projeto). O objetivo deste material é dar conhecimento de como criar modelos e fazer com que eles existam no computador, através do processo de MODELAGEM GEOMÉTRICA. Elaboração : Agnaldo Jardel Trennepohl Página 10

  11. Colégio Evangélico Panambi AutoCAD 2000i O que significa CAD O termo CAD (Computer Aided Design - Projeto Auxiliado por Computador) pode ser definido como uma subárea da computação gráfica voltada para a criação e manipulação de desenhos técnicos e projetos. Mas CAD, na realidade, é muito mais. Devemos pensar nele como um meio de modelar o espaço através do computador, com possibilidades infinitas de criação e verificação, em tempo e tamanho real. Os sistemas CAD foram desenvolvidos para integrar as áreas de desenho e engenharia, permitindo flexibilidade na criação e manufatura de produtos aumentando a produtividade com redução dos custos. O AutoCAD tornou-se a ferramenta de CAD mais utilizada no mundo, justificado por uma série de benefícios : - um formato de arquivo comum a uma grande quantidade de sistemas, de IBM a Silicon Graphics. - uma ampla base de softwares adicionais para aperfeiçoar a funcionalidade do AutoCAD. - a maior variação de opções de hardware para impressão, plotagem e visualização de arquivos CAD. - acesso fácil ao treinamento. Vantagens dos sistemas CAD As ferramentas de CAD apresentam muitas vantagens. As principais são : - menor possibilidade de erros de projeto - os sistemas CAD interativos evitam erros de projeto, desenho ou mesmo documentação escrita. Neste sentido, as ferramentas de revisão de projeto são importantes. - precisão nos cálculos de projeto - o CAD propicia calcular com precisão qualquer elemento de um projeto. Elaboração : Agnaldo Jardel Trennepohl Página 11

  12. Colégio Evangélico Panambi AutoCAD 2000i - padronização de procedimentos e desenho - normalmente, os sistemas CAD dispõem de certos procedimentos normalizados em seu interior, o que evita eventuais confusões. - maior produtividade no projeto - maior produtividade indica melhor utilização dos recursos existentes e, portanto, uma posição competitiva. Alguns projetistas em CAD podem produzir dez vezes mais do que projetistas convencionais. - assegura que um trabalho pronto possa ser alterado sem que se destrua as versões anteriores e sem ter que refazer todos os traços – esta vantagem é assegurada pelo fato do projeto estar digitalizado na memória do computador. - benefícios na manufatura - os desenhos de uma peça gerados no CAD podem ser aproveitados no projeto, na manufatura das ferramentas ou dispositivos; no planejamento do processo ou na programação de máquinas CNC. - qualidade das cópias - as cópias têm sempre a mesma qualidade que o original. Elaboração : Agnaldo Jardel Trennepohl Página 12

  13. Colégio Evangélico Panambi AutoCAD 2000i Metodologia de trabalho em sistemas CAD Por várias razões, o CAD é similar ao esboço tradicional. Quando você desenha um plano ou uma vista de um objeto sobre um papel, você usa ferramentas tais como uma régua para traçar linhas. Nos sistemas CAD, há uma variedade de ferramentas disponíveis para atender o mesmo objetivo. A grande vantagem do sistema CAD vem do fato de que você pode mudar todas as entidades do seu plano facilmente depois de tê-las criadas. É provavelmente a coisa mais difícil de aprender quando se passa do papel para o CAD. Quando você trabalha com um sistema CAD, você vai freqüentemente criar linhas que não serão as que serão impressas no final ou que não tem a dimensão correta e necessitarão serem ajustadas mais tarde. O erro clássico dos iniciantes é o de querer criar o desenho final imediatamente. Necessidade de treinamento Na implantação de novas tecnologias através de software CAD, todos os profissionais e estudantes passam por uma transição do processo convencional (representação de projetos utilizando pranchetas) para um processo avançado CAD. A tecnologia CAD tem por objetivo básico satisfazer as necessidades de criação, interpretação e execução de informações, substituindo os antigos sistemas de trabalho em pranchetas em que, através de linhas e projeções de vistas nos desenhos em papel, criavam-se os produtos. A primeira avaliação realizada pelos projetistas, é comparar se a apresentação gráfica realizada pelo software é semelhante ou melhor que a desenvolvida pela prancheta. No ambiente CAD, uma vez desenvolvendo um projeto e respeitando suas medidas e proporções, a qualidade final apresentada é muito superior ao processo convencional. Os atuais modeladores sólidos estão revolucionando o desenvolvimento de Elaboração : Agnaldo Jardel Trennepohl Página 13

  14. Colégio Evangélico Panambi AutoCAD 2000i novos produtos, pois, com a elaboração de um modelo eletrônico, podemos visualizar cores, formas, volumes, simular movimentos, aplicar testes de impacto, criar simulações de estampagem, processos de usinagem, entre outros. Quando se adota um processo através de softwares, é de extrema importância avaliar as suas potencialidades. Hoje não basta apenas ter softwares, é necessário saber gerenciá-los. Os softwares são ferramentas para elaboração de projetos. Na comparação dos resultados entre o processo convencional e o avançado, é muito importante levar em consideração que o processo convencional já é conhecido e experimentado, enquanto o processo em CAD não é totalmente conhecido, e muitas vezes a utilização inadequada pelo usuário, pode causar a impressão da não obtenção dos resultados esperados e possíveis. Nesse processo de mudança o treinamento dos usuários é fundamental. Elaboração : Agnaldo Jardel Trennepohl Página 14

  15. Colégio Evangélico Panambi AutoCAD 2000i Histórico do AutoCAD A Autodesk apresentou o AutoCAD (anteriormente chamado de MicroCAD) na COMDEX de 1982. Inicialmente, o AutoCAD foi escrito para vários sistemas operativos, sobretudo para a arquitetura CP/M architecture, mas também para o DOS e Unix. O objetivo da companhia era o de tornar o AutoCAD conhecido, um software que rodava na plataforma recentemente criada pela IBM, que se tornaria conhecida como a do PC. A aplicação era relativamente medíocre em termos de CAD, devido às limitações dos processadores Intel e o sistema MS-DOS da época, mas por outro lado, esta plataforma tornava-se agora universal. Foi criada uma ferramenta de CAD que era suficiente para criar desenhos técnicos detalhados, a um preço acessível a pequenas empresas de design, engenharia e arquitetura. A versão 2.1 introduziu um conceito inovador na indústria do software CAD : a plataforma aberta, com a introdução de um intérprete embutido de Lisp, com um dialeto adaptado da linguagem Lisp, o AutoLISP, adaptado para programar soluções específicas no AutoCAD. Para além disso, foi implementado um sub-sistema das suas livrarias em C, e foi tornado disponível aos programadores. Isto teve como resultado uma evolução de um grande número de pequenas empresas de software desenvolvendo soluções para o AutoCAD como a plataforma principal (quase como se tratasse de um sistema operativo). Desde então, a Autodesk beneficiou bastante destes desenvolvimentos ao comprar as empresas mais prometedoras e prolíficas no desenvolvimento de melhorias ao seu software. O código destas empresas é então adicionado ao código do AutoCAD para uso em novos produtos. Desde a versão 12, a companhia abandonou o ambiente Unix, e desde a versão 14 descontinuou a versão para MS-DOS e trabalha em cooperação com a Microsoft, partilhando da sua tecnologia de base para atingir performance superior no sistema operativo Windows. O AutoCAD é o standard de fato em soluções genéricas de CAD, e os seus formatos de ficheiro DXF e DWG são os mais comuns para o intercâmbio no CAD. Desde os finais da década de 1990, a companhia fez um esforço concentrado para providenciar um produto para todas as soluções da indústria, muitas vezes comprando empresas e Elaboração : Agnaldo Jardel Trennepohl Página 15

  16. Colégio Evangélico Panambi AutoCAD 2000i tecnologias competidoras. Por causa disto, e devido à falta de competidores da mesma dimensão, muitos críticos consideram a companhia como a Microsoft da indústria de software de desenho técnico. Em 2002, a Autodesk comprou um software concorrente chamado Revit, da Revit Technologies, uma empresa com sede em Massachusetts, pelo preço de 133 milhões de dólares. O Revit, para as soluções de construção e infraestrutura e o Inventor para o grupo da mecânica, formaram a fundação da futura geração dos produtos Autodesk largando o código do AutoCAD, em parte. Não havendo um competidor de tamanho semelhante na indústria de software de desenho, os produtos da Autodesk competem com produtos de diversas outras companhias, incluindo o Microstation, pertencente à Bentley Systems, o ArchiCAD, da Graphisoft, o SolidWorks, que pertence à Dassault Systemes, o 12d Model, da 12d Solutions e Pro/E pertencente à PTC. Versões do AutoCAD AutoCAD Versão 1.0 Dezembro de 1982 a Autodesk lança o AutoCAD v.1.0 (R1) O nome R1 não existia, serve apenas como referência. AutoCAD Versão 1.2 Abril de 1983 surge o AutoCAD v.1.2 (R2) AutoCAD Versão 1.3 Agosto de 1983 a Autodesk lança o AutoCAD v.1.3 (R3) AutoCAD Versão 1.4 Outubro de 1983 foi lançado o AutoCAD v.1.4 (R4) AutoCAD Versão 2.0 Outubro de 1984 a Autodesk lança o AutoCAD v.2.0 (R5) Elaboração : Agnaldo Jardel Trennepohl Página 16

  17. Colégio Evangélico Panambi AutoCAD 2000i AutoCAD Versão 2.1 Maio de 1985 a Autodesk lança o AutoCAD v.2.1 (R6). As mudanças no AutoCAD começam a ser marcante, pois nesta versão surgia os comandos ELEV, VPOINT, HIDE. Permitindo extrusões e visualização da plotagem. É nesta versão que o AutoCAD começa a trabalhar em 3D. AutoCAD Versão 2.5 Junho de 1986 a Autodesk lança o AutoCAD v.2.5 (R7).O espaçamento entre os lançamentos das atualizações são compensados pelas evoluções no programa. AutoCAD Versão 2.6 Abril de 1987 a Autodesk lança o AutoCAD v.2.6 (R8). Chegam os comandos 3DLINE (linha 3D) e 3DFACE (plano em 3D). AutoCAD Release 9 Setembro de 1987 surge o AutoCAD Release 9. Muito semelhante à versão 2.6, porém com o menu pull-down, o AutoCAD começa ser mais interativo. AutoCAD Release 10 Outubro de 1988 surge o AutoCAD Release 10. O AutoCAD se torna mais profissional, um novo sistema de coordenadas UCS (User Coordinates System), novos recursos em 3D e comandos como : 3DPOLY, 3DMESH, RULESURF, VIEWPORTS, etc. AutoCAD Release 11 Outubro de 1990 surge o AutoCAD Release 11. Para MS-DOS ou Unix, oferecia suporte a redes, maior controle das variáveis de dimensionamento. O AutoCAD começava a se impor como plataforma. AutoCAD Release 12a Junho de 1992 surge o AutoCAD Release 12 para MS-DOS ou Unix. Completo e estável com muitos recursos em 2D. Tornou-se padrão no mercado mundial de CAD confundindo com a própria definição do que é o CAD. Os recursos em 3D passam a ser um módulo vendido separado como 3D AME. A adoção de caixas de diálogo para muitas funções que antes eram somente pela linha de comando, tornou muito mais fácil de trabalhar Elaboração : Agnaldo Jardel Trennepohl Página 17

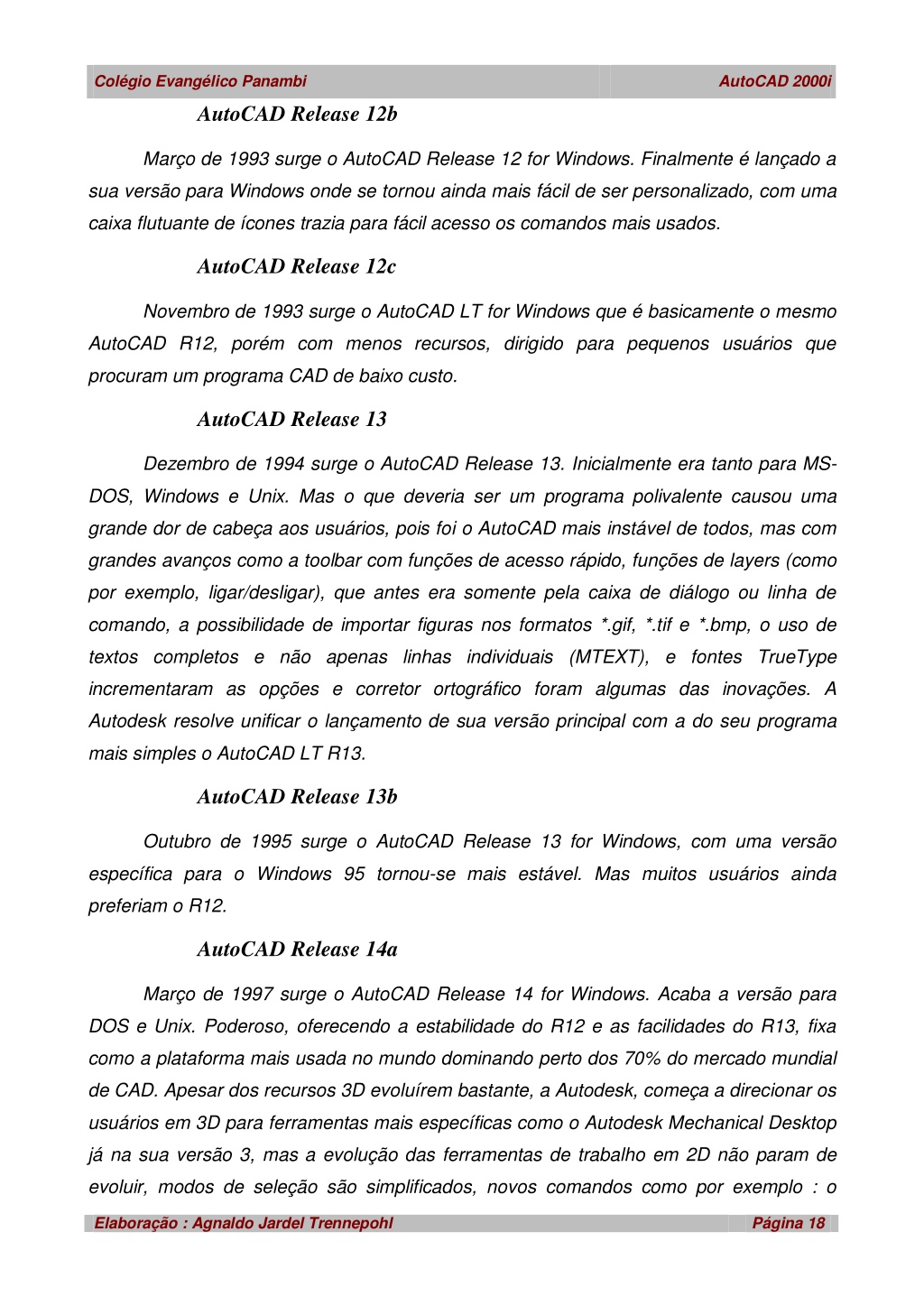

  18. Colégio Evangélico Panambi AutoCAD Release 12b AutoCAD 2000i Março de 1993 surge o AutoCAD Release 12 for Windows. Finalmente é lançado a sua versão para Windows onde se tornou ainda mais fácil de ser personalizado, com uma caixa flutuante de ícones trazia para fácil acesso os comandos mais usados. AutoCAD Release 12c Novembro de 1993 surge o AutoCAD LT for Windows que é basicamente o mesmo AutoCAD R12, porém com menos recursos, dirigido para pequenos usuários que procuram um programa CAD de baixo custo. AutoCAD Release 13 Dezembro de 1994 surge o AutoCAD Release 13. Inicialmente era tanto para MS- DOS, Windows e Unix. Mas o que deveria ser um programa polivalente causou uma grande dor de cabeça aos usuários, pois foi o AutoCAD mais instável de todos, mas com grandes avanços como a toolbar com funções de acesso rápido, funções de layers (como por exemplo, ligar/desligar), que antes era somente pela caixa de diálogo ou linha de comando, a possibilidade de importar figuras nos formatos *.gif, *.tif e *.bmp, o uso de textos completos e não apenas linhas individuais (MTEXT), e fontes TrueType incrementaram as opções e corretor ortográfico foram algumas das inovações. A Autodesk resolve unificar o lançamento de sua versão principal com a do seu programa mais simples o AutoCAD LT R13. AutoCAD Release 13b Outubro de 1995 surge o AutoCAD Release 13 for Windows, com uma versão específica para o Windows 95 tornou-se mais estável. Mas muitos usuários ainda preferiam o R12. AutoCAD Release 14a Março de 1997 surge o AutoCAD Release 14 for Windows. Acaba a versão para DOS e Unix. Poderoso, oferecendo a estabilidade do R12 e as facilidades do R13, fixa como a plataforma mais usada no mundo dominando perto dos 70% do mercado mundial de CAD. Apesar dos recursos 3D evoluírem bastante, a Autodesk, começa a direcionar os usuários em 3D para ferramentas mais específicas como o Autodesk Mechanical Desktop já na sua versão 3, mas a evolução das ferramentas de trabalho em 2D não param de evoluir, modos de seleção são simplificados, novos comandos como por exemplo : o Elaboração : Agnaldo Jardel Trennepohl Página 18

  19. Colégio Evangélico Panambi AutoCAD 2000i Autotrack (o Osnap fica mais interativo), o uso da tecla F3 para ligar/desligar o OSNAP, o sistema de plotagem também melhora, sendo possível armazenar as configurações de plotagem num arquivo externo facilitando a padronização. Surge uma única caixa de diálogo para configurar o sistema e preferências entre outras benfeitorias. AutoCAD Release 14b Junho de 1998 enfim surge o AutoCAD Release 14 na nossa língua! Mas os usuários experientes de AutoCAD não se interessaram pela versão, pois já estavam acostumados com os comandos em inglês, juntando a isso uma tradução duvidosa, como por exemplo : o comando OFFSET, que faz cópias paralelas, tinha o nome : COPIAR; o comando ARRAY que faz cópias múltiplas, tinha o nome de MATRIZ. Para os iniciantes seria uma boa opção, mas muito poucas empresas se dispuseram a comprá-lo. AutoCAD 2000 Março de 1999 a Autodesk lança o AutoCAD 2000 (Release 15) como uma evolução natural do R14 mais poderoso de todas as versões, porém a versão anterior do AutoCAD é tão eficiente, que grande parte das empresas não fizeram a atualização, os grandes destaques ficam por conta, da plotagem onde os parâmetros ficam gravados no próprio desenho, a opção de criar quantos layouts, forem necessários com parâmetros distintos, o comando DDMODIFY desaparece e surge o comando PROPERTIES, muito mais completo, podendo alterar, todos os parâmetros no mesmo local, surge também o DBCONECT, que permite pesquisar e importar STYLE’s, BLOCK’s e LAYER’s dos desenhos sem abrí-los e a possibilidade de abrir vários desenhos ao mesmo tempo. AutoCAD 2000i Em Julho de 2000 foi lançado o AutoCAD 2000i (Release 16). Esta foi uma versão baseada na internet, para conseguir o máximo destas ferramentas de negócios essenciais. Como a plataforma de desenho na internet, o AutoCAD 2000i ofereceu a base para as soluções Autodesk, servindo para as indústrias de arquitetura, engenharia, construção, comunicações, governos, utilidade pública, topografia e manufatura. Combinando o poder do design e a internet em um software eficiente. AutoCAD 2002 Em Junho de 2001 foi lançado o AutoCAD 2002 (Release 17). Como destaques podemos citar a cota associativa, o novo gerenciamento dos blocos com atributos, o Elaboração : Agnaldo Jardel Trennepohl Página 19

  20. Colégio Evangélico Panambi AutoCAD 2000i comando ARRAY ganhou uma caixa de diálogo, capacidade de manipular a geometria do desenho e visualizar a mudança correspondente imediata na dimensão ou anotação. Novas ferramentas de layer, de texto e de atributos, entre outros. AutoCAD 2004 Em Março de 2003 foi lançado o AutoCAD 2004 (Release 18). Ele é uma remodelagem do AutoCAD 2002, oferecendo novas e melhoradas funcionalidades que permitem criar com rapidez, compartilhar com facilidade e administrar com eficiência. AutoCAD 2004 oferece novas características como ferramentas de produtividade, uma interface modernizada e gráficos de apresentação para a criação dos dados mais rápidos e produtivos. Oferece proteção por senhas, ferramenta padrão CAD e um formato DWF multifolha, facilitando o compartilhamento de informações. AutoCAD 2005 (Release 19) - Março 2004 AutoCAD 2006 (Release 20) - Março 2005 AutoCAD 2007 (Release 21) - 23 de Março de 2006 Elaboração : Agnaldo Jardel Trennepohl Página 20

  21. Colégio Evangélico Panambi AutoCAD 2000i Sistema operacional e hardware Como estamos tratando exclusivamente da utilização do AutoCAD, o prévio conhecimento básico do uso do equipamento e do sistema operacional no qual o AutoCAD será utilizado, é pré-requisito fundamental para o completo entendimento deste trabalho. O AutoCAD possui versões para Windows 95 e NT, logo qualquer versão superior atende suas necessidades. O AutoCAD é um programa devorador de recursos : exige um sistema de hardware sofisticado para que seja executado com eficiência. Em geral, uma Workstation CAD (estação de trabalho CAD) mínima é composta por : - unidade de processamento central (CPU) - Pentium de 133 MHz com 32 MB de memória RAM, disco rígido (HD) de 750 Megabytes. Os processadores Pentium apresentam melhor finalidade para a computação gráfica e muitas vezes a otimização do computador é atendido pela expansão da memória RAM. - um monitor de vídeo colorido - as placas de vídeo SVGA atendem com alta qualidade. Quanto maior a definição do monitor melhor será a utilização das ferramentas do AutoCAD. Assim, um monitor de 17” atende muito mais que um de 14”. Mas a utilização destes monitores menores pode ser otimizada com a configuração da área da tela em 1024x768 pixels. - um dispositivo de entrada gráfica - o mouse é o equipamento mais utilizado no AutoCAD, pois nas versões mais atualizadas, praticamente todas as ferramentas apresentam um “botão”, sendo dispensado decorar nomes dos comandos para a entrada no teclado. As melhores opções de mouse são os “scrool”, que otimizam as visualizações. Outros dispositivos de entrada gráfica são : scanner, teclado e mesa digitalizadora. Elaboração : Agnaldo Jardel Trennepohl Página 21

  22. Colégio Evangélico Panambi AutoCAD 2000i - um dispositivo de saída gráfica - impressora ou plotter. Estação de trabalho CAD Acréscimos recomendados para melhorar o desempenho do sistema - micro PC com processador Pentium II ou III - internet browser : Internet Explorer 4, 5 ou Netscape 4 - editor de texto : Notepad, WordPad, MS-Word ou WordPerfect - 64 MB ou 128 MB de memória RAM - 190 MB ou 256 MB de espaço livre disponível em disco rígido para paginação de memória (área de swap) - monitor gráfico colorido 17” ou 21”, 1024x768 (65536 cores) - placa de fax / modem Elaboração : Agnaldo Jardel Trennepohl Página 22

  23. Colégio Evangélico Panambi AutoCAD 2000i 1 - Carregando o AutoCAD 2000i Para carregar o AutoCAD 2000i, proceda seguindo a barra de tarefas “Iniciar” do Windows, pressione no menu AutoCAD 2000i e após no ícone do AutoCAD 2000i : Outra maneira de acessar o AutoCAD 2000i é clicar duas vezes simultâneas diretamente no ícone do AutoCAD 2000i em seu Desktop : Se a instalação do programa estiver correta, o programa será carregado, e a tela inicial do AutoCAD 2000i aparecerá. Elaboração : Agnaldo Jardel Trennepohl Página 23

  24. Colégio Evangélico Panambi AutoCAD 2000i 2 - Iniciação ao AutoCAD 2000i Menu Pull-down Toolbar Fixa Área Gráfica Toolbar Flutuante Cursor de Tela Icone UCS Ambientes Model/LayOut Área de Comandos Barra de Status Menu de Tela Elaboração : Agnaldo Jardel Trennepohl Página 24

  25. Colégio Evangélico Panambi AutoCAD 2000i 3 - Identificação 3.1 - Menu Pull-down Os menus Pull-down são grupos de comandos fixos na tela, de onde, o usuário pode acessar os comandos desejados, bastando dar um clique na chamada e então numa das opções que o mesmo apresentar. 3.2 – Toolbars As Toolbars estão divididas conforme sua área de atuação. O grupo de trabalho Toolbars divide-se em duas partes : 3.2.1 - Toolbar Fixa Uma Toolbar é Fixa quando se encontra presa em algum dos quatro cantos da tela. 3.2.2 - Toolbar Flutuante As Toolbar Flutuantes encontram-se dentro da área gráfica, sendo possível o deslocamento das mesmas para qualquer parte da tela. 3.3 – Área Gráfica É dentro desta área que ocorre todo o traçado de estruturação e concepção do desenho. Elaboração : Agnaldo Jardel Trennepohl Página 25

  26. Colégio Evangélico Panambi AutoCAD 2000i 3.4 - Ícone UCS O UCS é representado por um símbolo localizado, em geral, no canto inferior esquerdo da tela do AutoCAD. Muitas informações sobre o UCS ativo são representadas por este símbolo : A idéia básica do UCS é simples : enquanto o WCS representa o espaço absoluto 3D no qual o modelo é construído, o plano XY definido pelo UCS ativo é um plano de trabalho auxiliar no qual se pode construir e editar entidades com a mesma facilidade que num modelo bidimensional. O UCS gerencia a criação e uso do sistema de coordenadas no espaço tridimensional. Isto definirá a orientação para objetos bidimensionais, eixo de rotação para o “Rotate” e um plano padrão de projeção. Você pode criar quantos UCS’s quiser e definir nomes para cada um deles, no entanto, só é permitido usar um UCS de cada vez. A toolbar UCS apresenta os principais comandos envolvidos com UCS : Elaboração : Agnaldo Jardel Trennepohl Página 26

  27. Colégio Evangélico Panambi AutoCAD 2000i 3.4.1 - Conhecendo as aplicações da toolbar UCS Ícone Propriedade UCS – Comando UCS. Gerenciador de UCS. UCS Previous. UCS World. UCS por objeto. UCS por face. UCS por vista. UCS por rotação da origem. UCS por rotação do eixo Z. UCS por 3 pontos. UCS por rotação do eixo X. UCS por rotação do eixo Y. UCS por rotação do eixo Z. Aplicar UCS à vista. Elaboração : Agnaldo Jardel Trennepohl Página 27

  28. Colégio Evangélico Panambi AutoCAD 2000i 3.4.2 - O comando UCS [New/Move/orthoGraphic/Prev/Restore/Save/Del/?-list UCSs/World] Opção Propriedade define um novo UCS através de seis métodos : ZAxis : solicita um ponto de origem e uma direção positiva do eixo Z. 3point : cria uma nova UCS pela definição de três pontos. New Object : faz com que a UCS fique no plano em que foi gerado o objeto. Face : a UCS será alinhada de acordo com a face do modelo selecionado. View : cria uma UCS paralela à tela. X,Y,Z : permite gerar uma nova UCS a partir da rotação dos eixos X, Y e Z. redefine a posição da UCS pela alteração da origem de Z, ou seja, Move profundidade da UCS. especifica uma das seis UCS ortográficas. Essas UCS são tipicamente usadas durante edição e visualização do modelo 3D. Top : superior OrthoGraphic Bottom : inferior Front : forntal Back : posteior Left : esquerda Right : direita restaura a UCS anterior. Prev restaura vistas salvas. Restore salva UCS com um nome definido pelo usuário. Save apaga uma UCS existente. Del lista as UCS salvas dom suas características. ?-list UCSs torna ativa a WCS. World Elaboração : Agnaldo Jardel Trennepohl Página 28

  29. Colégio Evangélico Panambi AutoCAD 2000i 3.4.3 - Aparência do Ícone UCS Ícone Propriedade W : Indica que é o WCS. Se não aparecer é outra UCS qualquer. Sinal de + na base : indica que ele está na origem da UCS. Lápis quebrado : indica que o ponto de visão está perpendicular ao plano “XY” atual. Triângulo : indica que estamos no LayOut. Os demais ícones sempre indicarão que estamos no espaço Model. Ícone sombreado : indica que nessa “viewport” está ativo algum modo de “shade”. 3.4.4 – Regra da mão direita Apontando o dedo polegar para o sentido do eixo X e o dedo indicador no sentido do eixo Y, o dedo médio, colocado perpendicularmente ao dedo indicador, indicará o sentido positivo do eixo Z. Elaboração : Agnaldo Jardel Trennepohl Página 29

  30. Colégio Evangélico Panambi AutoCAD 2000i A direção positiva de um ângulo de rotação também pode ser determinada pela variante desta regra. O dedo polegar deve apontar na direção do eixo sobre o qual o objeto será rotacionado. Desta forma, o restante dos dedos, curvados ao redor do eixo, apontam para a direção positiva do ângulo de rotação. 3.5 - Cursor de Tela São duas linhas perpendiculares que funcionam como uma espécie de mira durante a edição de desenhos. 3.6 – Área de Comandos A área de comandos permite ao usuário entrar com os comandos via-teclado de forma otimizada e rápida. 3.7 - Menu de Tela Proveniente do ambiente DOS o menu de tela agrega todos os comandos e tarefas contidas no menu Pull-down. Nas versões for Windows permite ao usuário trabalhar com ele ativo ou não. 3.8 – Barra de Status Localizada na parte inferior da tela do AutoCAD, mostra informações sobre o status do desenho : coordenadas, ambiente de trabalho e variáveis de sistema. Elaboração : Agnaldo Jardel Trennepohl Página 30

  31. Colégio Evangélico Panambi AutoCAD 2000i 3.9 – Ambientes Model / LayOut O ambiente Model é o modo tradicional de desenhar no AutoCAD. Todo trabalho normalmente é iniciado nesse ambiente. O propósito do ambiente LayOut é permitir trabalhar dinamicamente com um número ilimitado de viewports (janelas de visualização), utilizar um formato diferente para cada um e poder direcionar cada qual para um dispositivo de saída (plotter, impressora ou arquivo de impressão), além de permitir a definição de viewports não retangulares. Elaboração : Agnaldo Jardel Trennepohl Página 31

  32. Colégio Evangélico Panambi AutoCAD 2000i 5 – Coordenadas Primeiramente, faz-se necessária uma incursão ao estudo do espaço cartesiano. Considerando-se que o espaço gráfico do sistema é entendido como o espaço cartesiano definido pelos eixos das abscissas (x), afastamentos (y) e cotas (z), a compreensão deste espaço e as formas de indicação de um ponto qualquer no espaço, tornam-se domínios imprescindíveis para a iniciação no desenho auxiliado por computador. Deve-se esclarecer, por exemplo, que no software AutoCAD pode-se imaginar que a borda inferior da área gráfica visualizada na tela do monitor é o eixo das abscissas, a borda lateral esquerda é o eixo dos afastamentos e o eixo das cotas seria um eixo imaginário que sai perpendicularmente para fora da tela do monitor : Relembre-se que no estudo do espaço cartesiano tem-se que qualquer ponto no espaço estará caracterizado quando definido pelas suas três coordenadas. Assim sendo, para se desenvolver uma modelagem tridimensional, sempre será necessário informar ao sistema as três coordenadas (x, y e z) de cada ponto solicitado pelo sistema. Quando o objetivo for uma representação bidimensional, a informação se restringirá apenas às coordenadas x e y do ponto solicitado pelo sistema. Elaboração : Agnaldo Jardel Trennepohl Página 32

  33. Colégio Evangélico Panambi AutoCAD 2000i 5.1 - Coordenada Relativa A coordenada relativa é utilizada quando se sabe o deslocamento de um ponto em relação ao ponto anterior. Para desenhar o próximo ponto em relação ao último ponto inserido, preceda a coordenada seguinte com o símbolo @ (arroba). Ex : @ 20 , 0 (deslocamento de 20mm somente no eixo X). @ 0 , 15 (deslocamento de 15mm somente no eixo Y). A seguir mostramos o sentido de direção dos eixos X (horizontal) e Y(vertical) : Elaboração : Agnaldo Jardel Trennepohl Página 33

  34. Colégio Evangélico Panambi AutoCAD 2000i 5.2 - Coordenada Polar Relativa A sintaxe da coordenada polar relativa é composta pelo comprimento alinhado da linha e o ângulo de rotação de acordo com a disposição angular padrão do AutoCAD. A distância é precedida pelo sinal de @ (arroba) e o ângulo pelo sinal de < (menor). Ex : @ 15 < 30 (comprimento da linha de 15mm e ângulo de inclinação 30º) Apresentamos a seguir a disposição angular dos eixos X e Y : Nota :Considerar que baseando-se no sentido de rotação horário o ângulo será negativo, caso contrário positivo. Elaboração : Agnaldo Jardel Trennepohl Página 34

  35. Colégio Evangélico Panambi AutoCAD 2000i 5.3 – Coordenada Absoluta Pontos indicados na tela via pick ou pontos fornecidos via teclado, digitando-se as coordenadas X e Y sempre em relação à origem “0,0,0”. Ex : 20 , 0 (deslocamento de 20mm no eixo X partindo da origem). 20 , 15 (deslocamento de 15mm no eixo Y partindo da origem). 5.4 - Coordenada Automática Ortogonal Este comando é usado empurrando-se o mouse para a direção que se quer construir a linha vertical ou horizontal, sendo que o modo “Ortogonal” deve estar acionado. Elaboração : Agnaldo Jardel Trennepohl Página 35

  36. Colégio Evangélico Panambi AutoCAD 2000i 5.5 - Coordenada Automática Polar Quando você move seu cursor, caminhos de alinhamento e tooltips são exibidos. O default de medição está configurado em 90º (pode-se adicionar outros ângulos usando a caixa de diálogo settings). Use o caminho de alinhamento (linha pontilhada) e tooltip (indicação do ângulo referente) para desenhar a sua linha inserindo uma medida no teclado. Elaboração : Agnaldo Jardel Trennepohl Página 36

  37. Colégio Evangélico Panambi AutoCAD 2000i 6 - Menu Pull-down e sub-menus 6.1 - File New – Comando que permite ao usuário criar um novo arquivo Open – Este comando permite ao usuário abrir um arquivo já existente. Nota : SDI – controla a edição dos documentos = 0 - abre mais de um desenho 1 - abre somente um desenho Elaboração : Agnaldo Jardel Trennepohl Página 37

  38. Colégio Evangélico Panambi AutoCAD 2000i Save – Este comando salva o desenho corrente. Nota : Arquivos salvos no AutoCAD 2000i não são abertos em versões anteriores do software. Save As – Esta opção do AutoCAD permite salvar o desenho corrente com outro nome, outra versão ou outra extensão, gerando um novo arquivo igual ao corrente. Export – O comando Export permite ao usuário exportar um arquivo do AutoCAD para outro formato. Elaboração : Agnaldo Jardel Trennepohl Página 38

  39. Colégio Evangélico Panambi AutoCAD 2000i Plot – Permite ao usuário ter acesso às configurações da impressora e enviar a esta arquivos. Drawing Utilities Recover – Verifica ou recupera um arquivo de desenho danificado. Normalmente um erro no desenho do AutoCAD pode ocorrer durante a leitura ou salvamento no HD ou disquete. Purge – Permite ao usuário descarregar do desenho corrente os Layers e outras características agregadas a este e que não estejam sendo usadas. Exit – Permite ao usuário sair do AutoCAD. Toda vez que isto for feito, será perguntado ao usuário se deseja salvar o desenho caso alguma alteração tenha sido feita ou seja um desenho novo. 6.2 - Edit Undo – O comando Undo apresenta o nome do comando ou da variável de sistema na linha de comando para indicar que você ao ponto onde o comando foi usado possa desfazer ações até o ponto desejado (retorna as ações realizadas). Redo – O redo reverte os efeitos de um único comando Undo. Copy – Permite ao usuário criar um arquivo de exportação sem extensão definida e mantê-lo na área de transferência. Paste – Permite incorporar um objeto ou conteúdo da área de transferência para o ambiente do AutoCAD. Elaboração : Agnaldo Jardel Trennepohl Página 39

  40. Colégio Evangélico Panambi AutoCAD 2000i Find – Comando que permite ao usuário encontrar, substituir, selecionar ou simplesmente visualizar um texto a ser especificado. 6.3 - View Redraw – Redesenha as entidades, elimina marcas Blips, refaz o Grid e partes de entidades que estavam sob entidades apagadas. Regen – Provoca uma regeneração no desenho, ou seja, recalcula todas as entidades existentes. Regen All – Provoca uma regeneração em todas as janelas do desenho, ou seja, recalcula todas as entidades existentes. Este comando é muito útil ao manipular-se com o ambiente de LayOut. Zoom RealTime – Permite ao usuário fazer uma manipulação de Zoom de forma automática, bastando para isto pressionar o botão direito do mouse e arrastar o cursor para cima (aproxima o desenho) e para baixo (afasta o desenho). Previous – Retorna a imagem ao último comando Zoom. Window – Mostra a imagem definida por uma janela indicada pelos pontos de sua diagonal. Dynamic – Aplica zoom para apresentar a parte gerada do desenho com um quadro de vista que você pode reduzir ou aumentar ou mover pelo desenho. Elaboração : Agnaldo Jardel Trennepohl Página 40

  41. Colégio Evangélico Panambi AutoCAD 2000i All – Mostra todo o desenho na tela, baseado nos limites definidos. Extents – Mostra a imagem da extensão desenhada independente dos limites de formato. O AutoCAD centraliza a figura e deixa um espaço entre ela e a borda. Pan Realtime – Faz uma movimentação da janela de visualização em tempo real por meio de um cursor em formato de mão. Point – Movimenta a janela de visualização através de dois pontos indicados via cliques. Viewports – New Viewports – Define janelas de visualização auxiliares para disposição de diversas vistas do desenho. Named Views – Permite salvar e/ou tornar ativa uma vista previamente definida. Elaboração : Agnaldo Jardel Trennepohl Página 41

  42. Colégio Evangélico Panambi AutoCAD 2000i 3D Views – Viewpoint Presets – Exibe posições angulares para auxílio na visualização de desenhos tridimensionais. 3D Views VPOINT – Altera o ponto de vista do observador permitindo ver partes que antes não eram visualizadas Este comando estabelece uma visão 3D selecionando dinamicamente um ponto no espaço fornecido por coordenadas (x, y, z). Plan View – Este comando permite ao usuário o retorno do desenho a posição default de visualização (visão do plano), onde : - Current UCS – Regenera a vista plana do UCS corrente. - World UCS – Regenera a vista plana do WCS. - Named UCS – Permite a mudança para o plano de um UCS existente. Top – Visualiza o objeto pela sua vista superior (planta). Bottom – Posiciona o objeto em sua vista Inferior. Left – Define o objeto pela sua vista lateral esquerda. Right – Visualiza o objeto pela sua vista lateral direita. Front – Posiciona o objeto em sua vista frontal (elevação). Back – Define o objeto em sua vista posterior. SW Isometric – Dispõe o objeto em sua vista isométrica vista do Sudoeste. Elaboração : Agnaldo Jardel Trennepohl Página 42

  43. Colégio Evangélico Panambi AutoCAD 2000i SE Isometric – Posiciona o objeto pela sua vista isométrica vista de Sudeste. NE Isometric – Define o objeto pela sua vista isométrica vista de Nordeste. NW Isometric – Visualiza o objeto pela sua vista isométrica vista de Noroeste. 3D Orbit – Permite que você manipule a visão de objetos 3D por clique e arraste do mouse sobre o modelo. Hide – Esconde as linhas não visíveis que se apresentam nos sólidos. Shade – Possibilita a geração de uma imagem sombreada. Render Render – Cria uma visualização fotorealística do sólido . Elaboração : Agnaldo Jardel Trennepohl Página 43

  44. Colégio Evangélico Panambi AutoCAD 2000i Materials Library – Permite definir materiais mais realistas às partes do seu modelo sólido. Toolbars – Permite ao usuário ligar/desligar as barras de ferramentas do AutoCAD. Elaboração : Agnaldo Jardel Trennepohl Página 44

  45. Colégio Evangélico Panambi AutoCAD 2000i 6.4 - Insert Block – Permite a inserção no desenho de blocos ou outros desenhos. Este procedimento é bastante comum e produtivo para o usuário do AutoCAD, pois evita assim a repetição de desenhos. Nota : A opção “Explode” define o bloco em itens individuais. Geralmente ao se inserir um bloco esta opção deve estar desabilitada. Raster Image – O comando Image suporta vários formatos de imagens raster. Aqui estão alguns dos formatos suportados : *.bmp, *.dib, *.flc, *.gif, *.jpg, *.pct, *.pcx, *.tga e *.tif. Não existe um limite fixo para número ou tamanho de imagens que poderão ser lidas simultaneamente. Elaboração : Agnaldo Jardel Trennepohl Página 45

  46. Colégio Evangélico Panambi AutoCAD 2000i 6.5 - Format Layer – Pode-se colocar as entidades do desenho em um ou mais níveis de trabalho, podendo-se assim controlar isoladamente cor, visibilidade e tipo de linha. Color – Determina as cores de entidades a serem desenhadas. As cores são determinadas por números de 1 a 255. Elaboração : Agnaldo Jardel Trennepohl Página 46

  47. Colégio Evangélico Panambi AutoCAD 2000i Linetype – Permite criar, carregar e tornar corrente diferentes tipos de linhas. Text Style – Permite ao usuário criar ou utilizar fontes já prontas de textos. Dimension Style – Permite ao usuário modificar e ajustar um sistema de cotagem que será utilizado no dimensionamento. Elaboração : Agnaldo Jardel Trennepohl Página 47

  48. Colégio Evangélico Panambi AutoCAD 2000i Point Style – Cria pontos, ou seja, marcas no desenho para que façam referência a uma coordenada ou posição determinada. Podem ter um tamanho definido através da projeção do desenho na tela do AutoCAD ou através de unidades absolutas. Units – Configura a unidade de trabalho do sistema, precisão e direção do ângulo zero para auxílio nas coordenadas. Drawing Limits – Determina uma área de trabalho definida por um ponto inicial e regida pelos eixos “X” e “Y”. Elaboração : Agnaldo Jardel Trennepohl Página 48

  49. Colégio Evangélico Panambi AutoCAD 2000i 6.6 - Tools Spelling – Varre um texto ou uma frase e indica os sinônimos mais próximos encontrados para eventual caso de alteração. Inquiry Distance – Indica a distância percorrida entre dois pontos . Area – Informa a área e perímetro de perfis. Mass Properties – Permite calcular a massa, volume, centro de gravidade e demais dados de um sólido. Elaboração : Agnaldo Jardel Trennepohl Página 49

  50. Colégio Evangélico Panambi AutoCAD 2000i List – Lista a área, perímetro e comprimento de perfis. ID Point – Indique o ponto e é informado as coordenadas “X,Y e Z”, partindo- se da origem. Time – Sistema de controle de tempo, ou seja, registra o tempo que foi gasto para construção do desenho. AutoCAD DesignCenter – É uma ferramenta que permite localizar e inserir em um desenho corrente informações de outros desenhos, tais como, blocos, layers, referências externas, estilos de texto e de dimensionamento. Elaboração : Agnaldo Jardel Trennepohl Página 50
