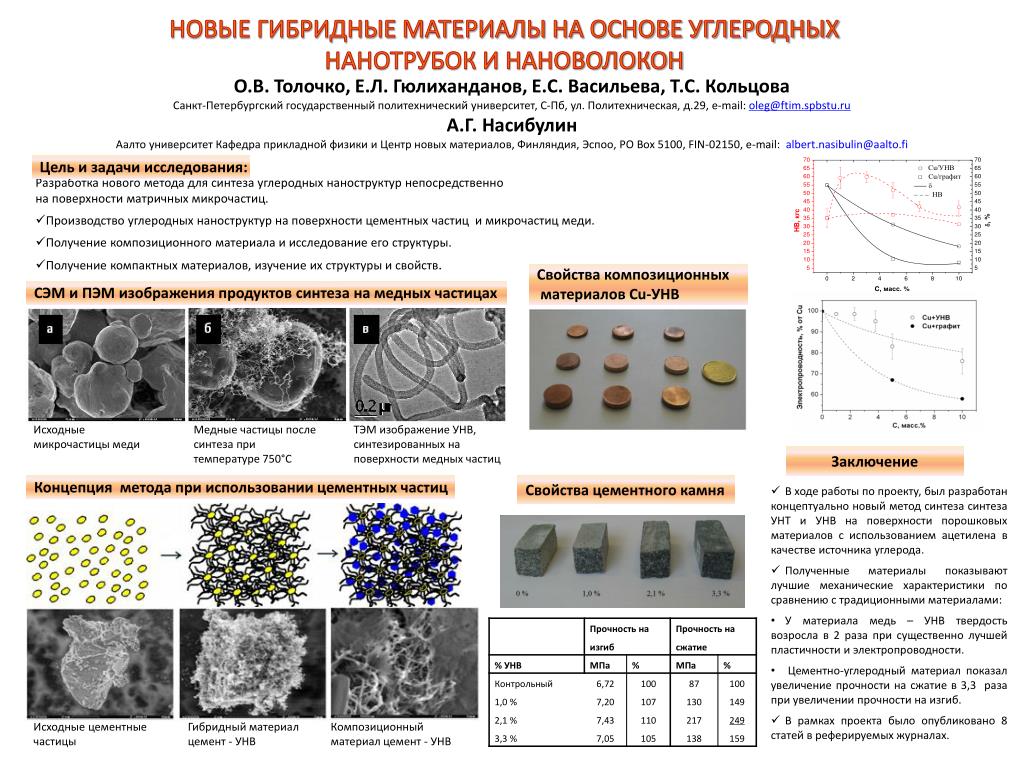

НОВЫЕ ГИБРИДНЫЕ МАТЕРИАЛЫ НА ОСНОВЕ УГЛЕРОДНЫХ НАНОТРУБОК И НАНОВОЛОКОН

1. О.В. Толочко, Е.Л. Гюлиханданов, Е.С. Васильева, Т.С. Кольцова Санкт-Петербургский государственный политехнический университет, С-Пб, ул. Политехническая, д.29, e-mail: oleg@ftim.spbstu.ru А.Г. Насибулин Аалто университетКафедра прикладной физики и Центр новых материалов, Финляндия, Эспоо, PO Box 5100, FIN-02150, e-mail:albert.nasibulin@aalto.fi Цель и задачи исследования: • Разработка нового метода для синтеза углеродных наноструктур непосредственнона поверхности матричных микрочастиц. • Производство углеродных наноструктур на поверхности цементных частиц и микрочастиц меди. • Получение композиционного материала и исследование его структуры. • Получение компактных материалов, изучение их структуры и свойств. НОВЫЕ ГИБРИДНЫЕ МАТЕРИАЛЫ НА ОСНОВЕ УГЛЕРОДНЫХ НАНОТРУБОК И НАНОВОЛОКОН Свойства композиционных материалов Cu-УНВ СЭМ и ПЭМ изображения продуктов синтеза на медных частицах Исходные микрочастицы меди Медные частицы после синтеза при температуре 750°С ТЭМ изображение УНВ, синтезированных на поверхности медных частиц Заключение Концепция метода при использовании цементных частиц Свойства цементного камня • В ходе работы по проекту, был разработан концептуально новый метод синтеза синтеза УНТ и УНВ на поверхности порошковых материалов с использованием ацетилена в качестве источника углерода. • Полученные материалы показывают лучшие механические характеристики по сравнению с традиционными материалами: • У материала медь – УНВ твердость возросла в 2 раза при существенно лучшей пластичности и электропроводности. • Цементно-углеродный материал показал увеличение прочности на сжатие в 3,3 раза при увеличении прочности на изгиб. • В рамках проекта было опубликовано 8 статей в реферируемых журналах. Исходные цементные частицы Гибридный материал цемент - УНВ Композиционный материал цемент - УНВ
