材料电子显微分析 第25节 扫描电子显微镜的结构及工作原理 燕山大学 材料电子显微分析

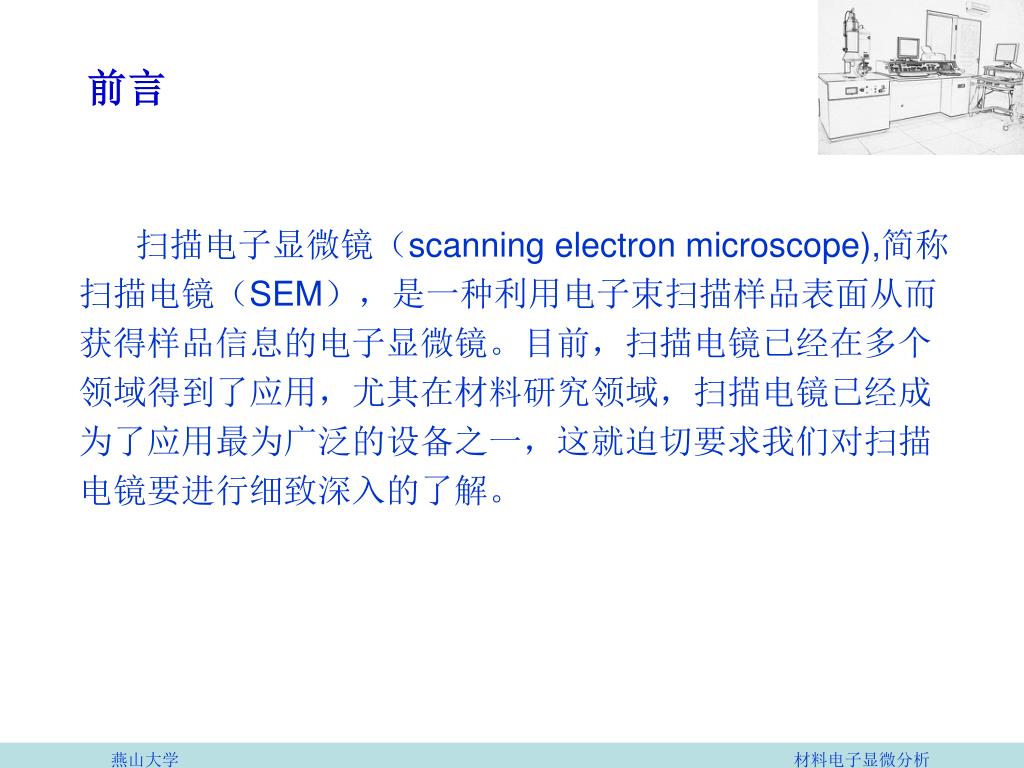

前言 扫描电子显微镜(scanning electron microscope),简称扫描电镜(SEM),是一种利用电子束扫描样品表面从而获得样品信息的电子显微镜。目前,扫描电镜已经在多个领域得到了应用,尤其在材料研究领域,扫描电镜已经成为了应用最为广泛的设备之一,这就迫切要求我们对扫描电镜要进行细致深入的了解。 燕山大学 材料电子显微分析
主要内容 • 扫描电子显微镜的历史 • 扫描电子显微镜的构造 • 扫描电子显微镜的工作原理 • 扫描电子显微镜的类型 燕山大学 材料电子显微分析
1、扫描电子显微镜的历史 德国科学家 Max Knoll在1935年设计的一台仪器被认为是第一台扫描电子显微镜。如左下图,他将一个阴极射线管改装,以便放入样品,从另一个阴极射线管获得图像。(两管用一个扫描发生器同步扫描,用二次电子信号调制另一台显示器。)束斑尺寸在0.1~1mm之间,因为二次电子发射的变化产生反差,但没有实用价值。装置虽然简单,但勾画出了扫描电镜的原理性轮廓。 燕山大学 材料电子显微分析
第一台可以用来检测样品的扫描电镜是1942年, Zworykin etal 在美国RCA实验室建造的,分辨率1微米。 二战后 英国剑桥大学工程系的Charles Oatley和McMullan在英格兰建造了他们的第一台SEM,到1952年,他们实现了50nm的分辨率。 Charles Oatley和McMullan建造的扫描电镜 燕山大学 材料电子显微分析

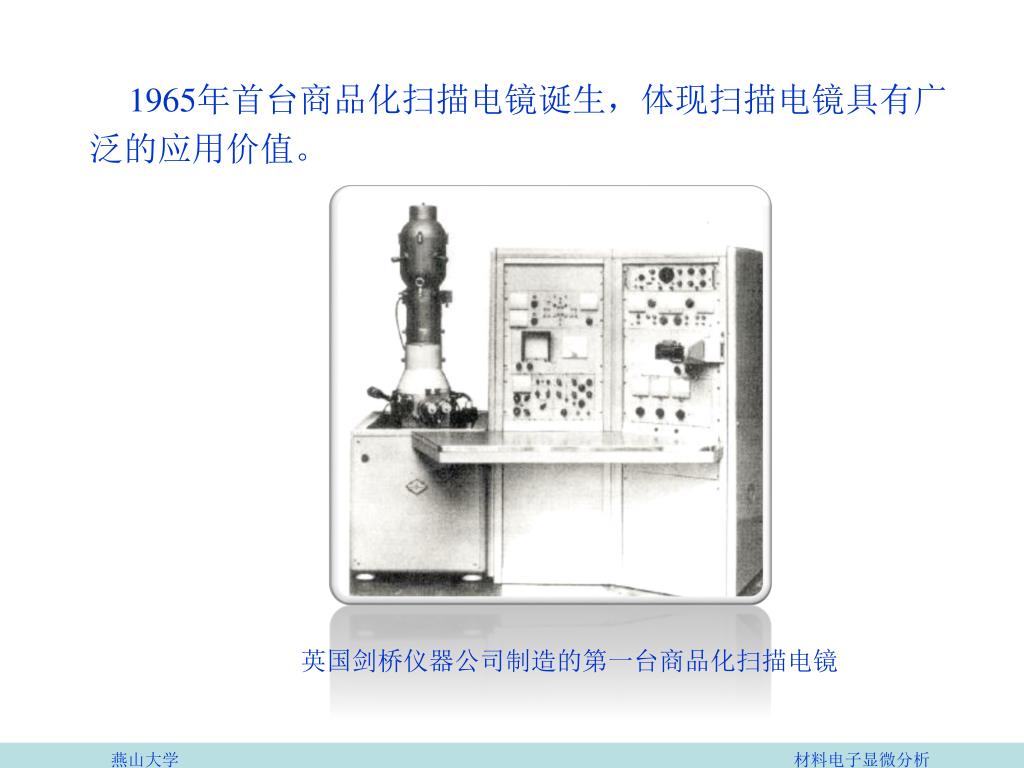

1965年首台商品化扫描电镜诞生,体现扫描电镜具有广泛的应用价值。1965年首台商品化扫描电镜诞生,体现扫描电镜具有广泛的应用价值。 英国剑桥仪器公司制造的第一台商品化扫描电镜 燕山大学 材料电子显微分析
1967 年观察到由于晶体取向,电子和晶格的相互作用而产生的电子通道花样反差,从而发展出现在广泛使用的商品化EBSD技术。 1975年 美国Amray公司率先将计算机引入到扫描电镜中,用于程序协调控制加速电压,放大倍数和磁透镜焦距的关系,二次电子图像分辨率达到6nm。 1980年代,扫描电镜开始加入EDS\WDS等分析装备,围绕扫描电镜发展的各种商品化探测器趋于成熟,很大程度拓展了扫描电镜的应用价值。 1985年 德国蔡司公司推出计算机控制的带有帧存器的数字图像扫描电镜。 1990年 全面进入数字图像扫描电镜时代。 燕山大学 材料电子显微分析

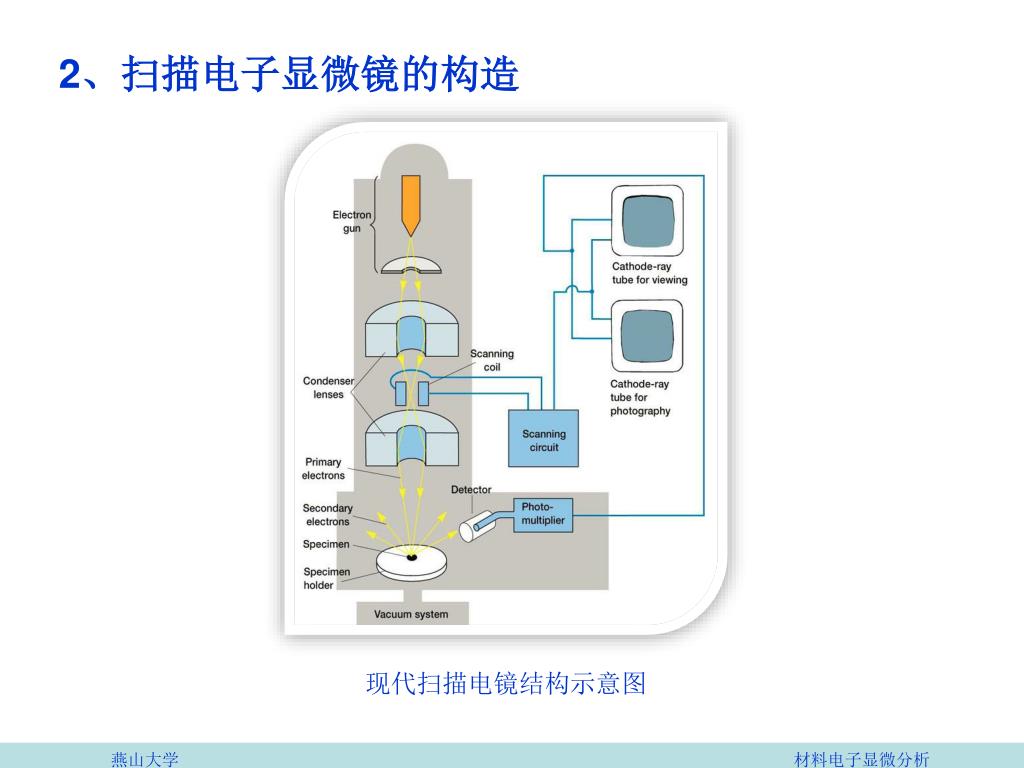

2、扫描电子显微镜的构造 现代扫描电镜结构示意图 燕山大学 材料电子显微分析

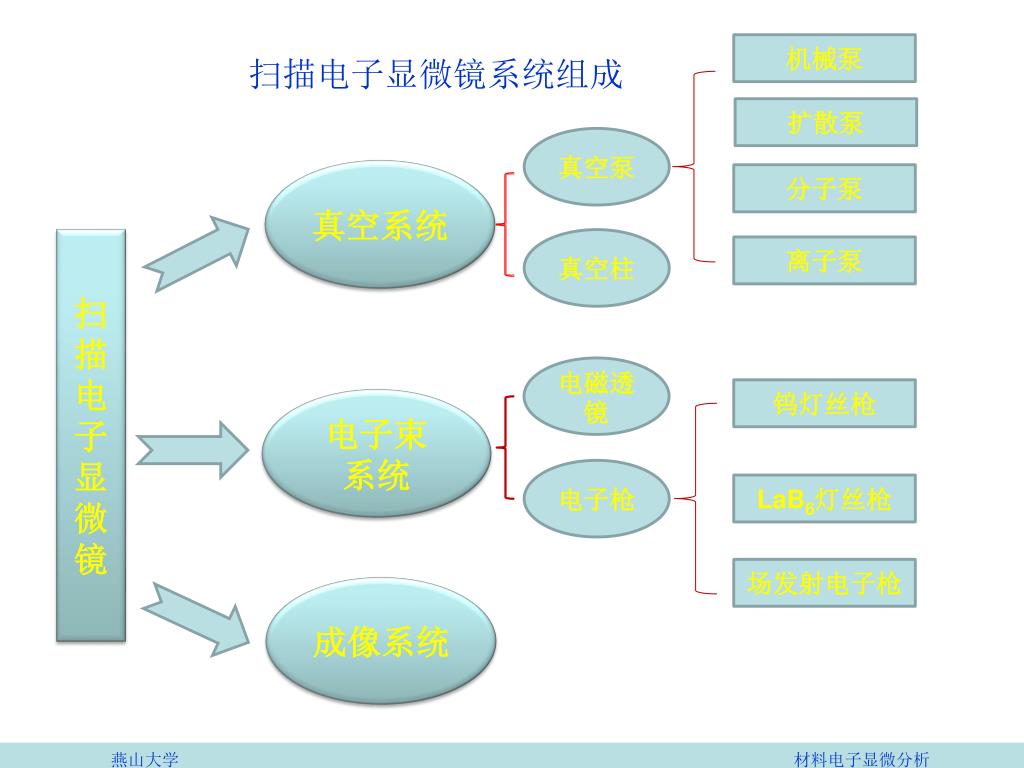

扫描电子显微镜系统组成 机械泵 扩散泵 真空泵 真空系统 分子泵 真空柱 扫 描 电 子 显 微 镜 离子泵 电磁透镜 钨灯丝枪 电子束 系统 电子枪 LaB6灯丝枪 场发射电子枪 成像系统 燕山大学 材料电子显微分析

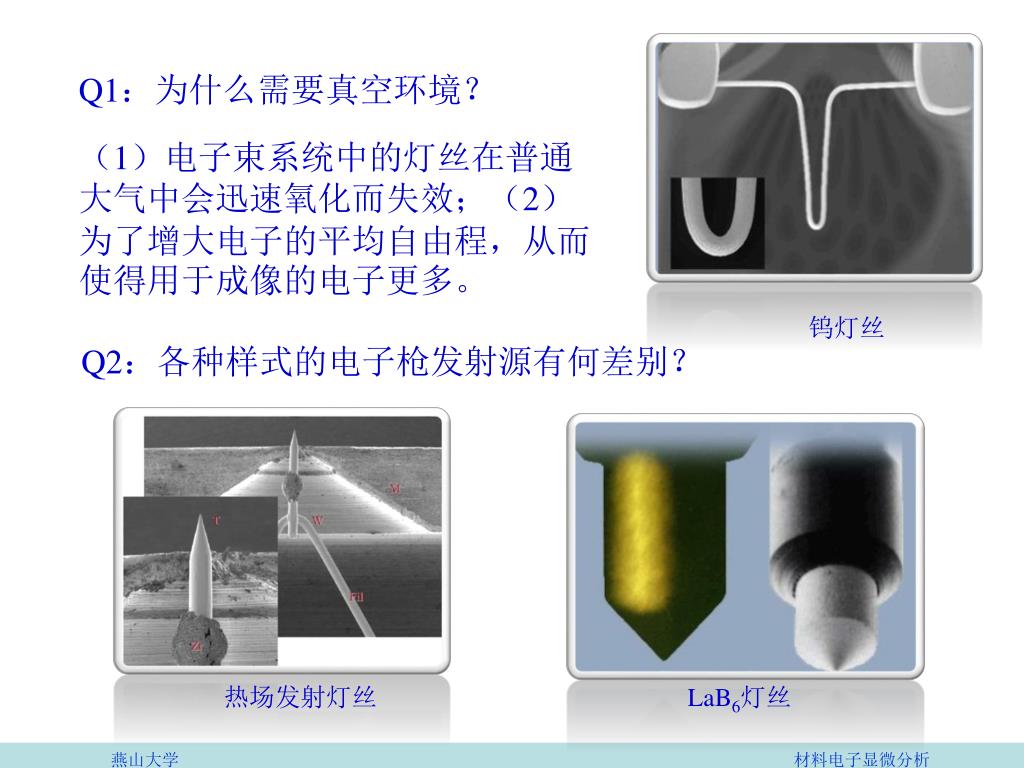

Q1:为什么需要真空环境? (1)电子束系统中的灯丝在普通大气中会迅速氧化而失效;(2)为了增大电子的平均自由程,从而使得用于成像的电子更多。 钨灯丝 Q2:各种样式的电子枪发射源有何差别? 热场发射灯丝 LaB6灯丝 燕山大学 材料电子显微分析

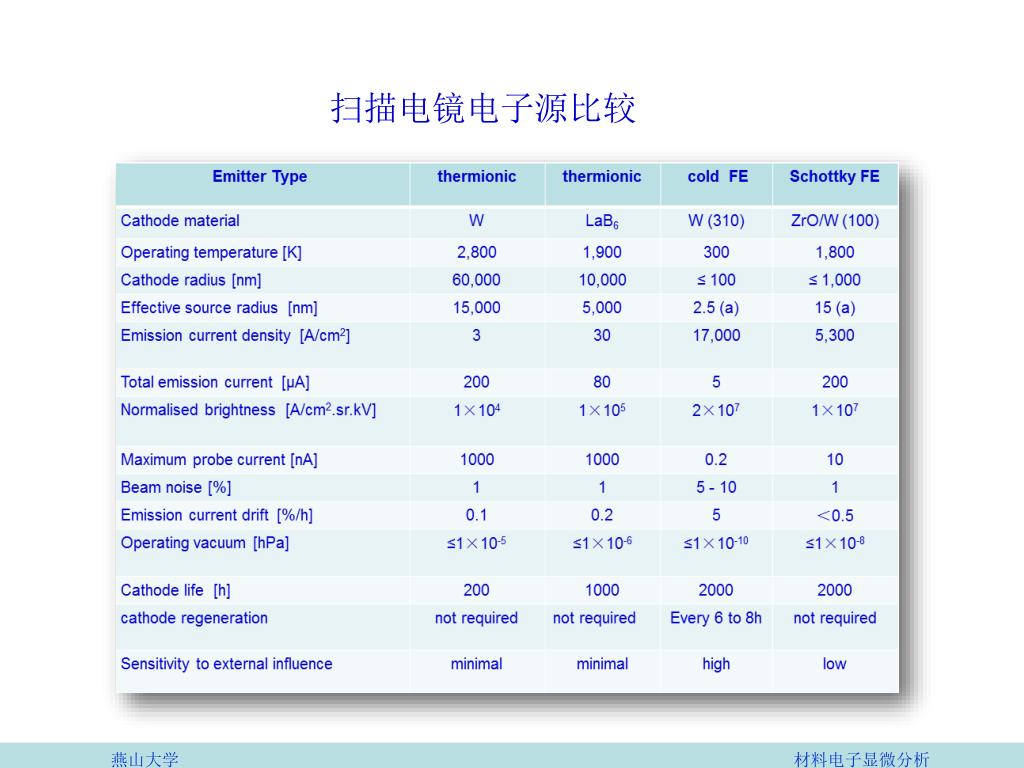

扫描电镜电子源比较 燕山大学 材料电子显微分析

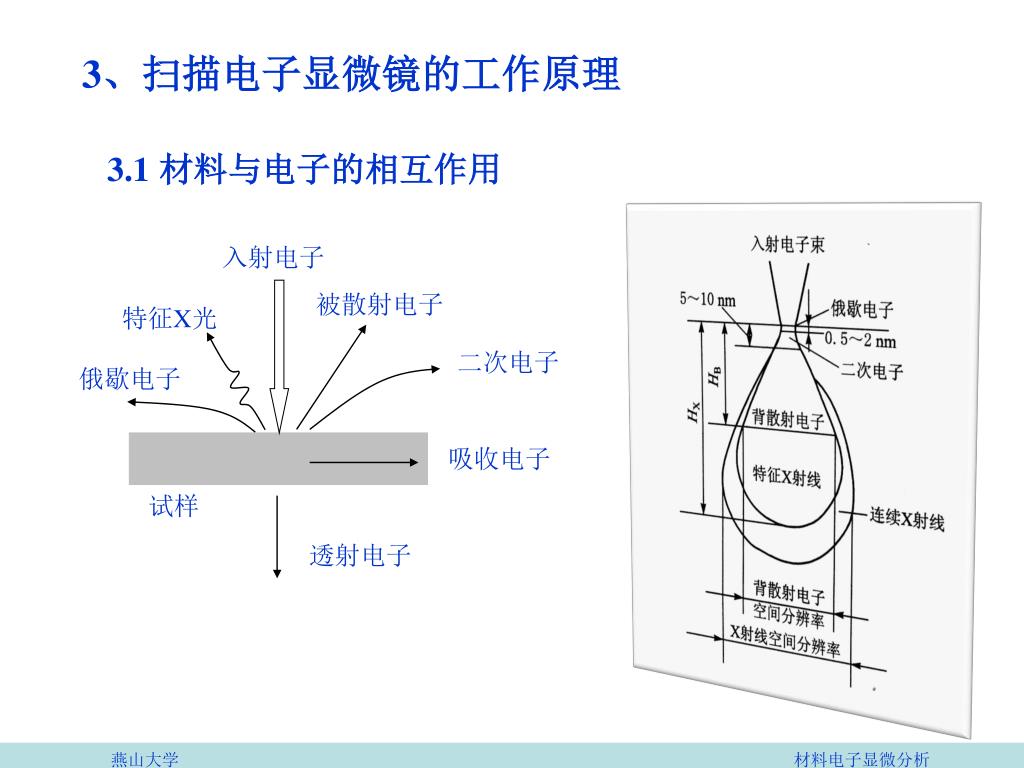

入射电子 被散射电子 特征X光 二次电子 俄歇电子 吸收电子 试样 透射电子 3、扫描电子显微镜的工作原理 3.1材料与电子的相互作用 燕山大学 材料电子显微分析
电子枪 聚光镜 中间镜 扫描发生器 显示器 扫描线圈 物 镜 检测 放大 试样 3.2扫描电子显微镜的原理 扫描电子显微镜的工作原理 燕山大学 材料电子显微分析
入射电子 + V 电流 二次电子 光子 电子 光电倍增器 闪烁体 光导管 试样 SEM二次电子检测系统 燕山大学 材料电子显微分析
扫描作用原理图 燕山大学 材料电子显微分析

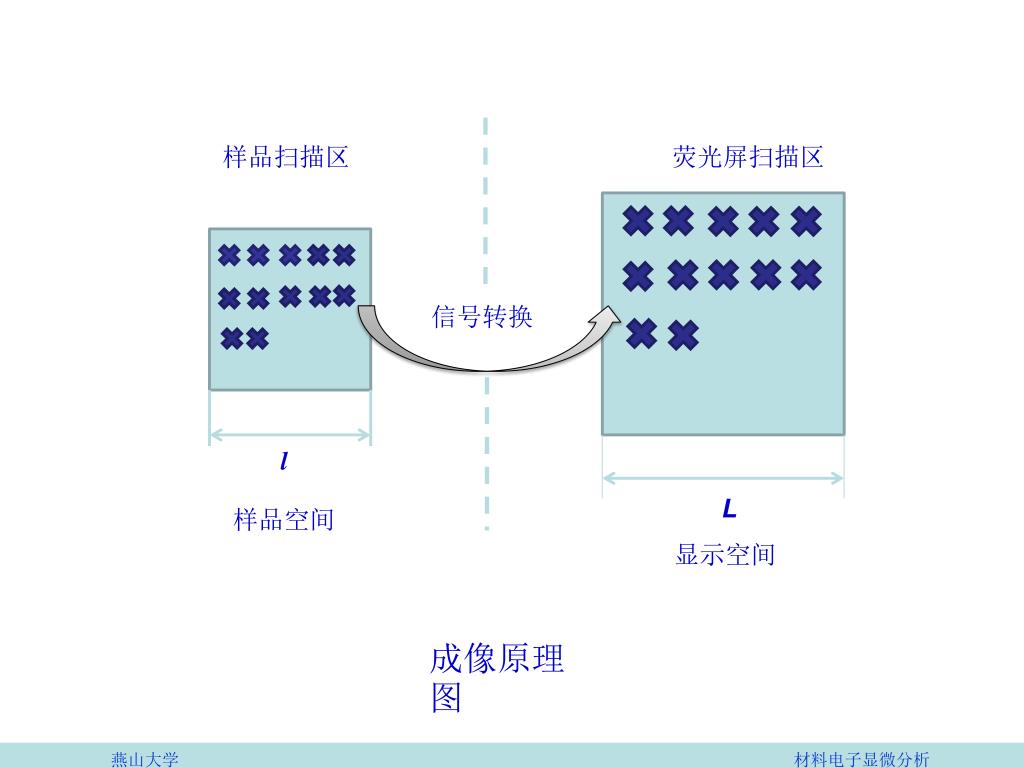

样品扫描区 荧光屏扫描区 信号转换 l L 样品空间 显示空间 成像原理图 燕山大学 材料电子显微分析
θ=25 θ=0 θ=45 试样表面形态对二次电子产额的影响 多 少 中 黑 亮 灰 燕山大学 材料电子显微分析
二次电子像的形成 燕山大学 材料电子显微分析
几个常用概念 (1)放大倍率: 在扫描电镜中,如果把样品空间中长度为l 的直线成像到显示空间上,其长度放大为L,则放大倍率M定义为:M=l/L (2)像元:是指电子束在样品上获取信息的区域,这个区域产生的信息被传送到荧光屏上某个对应的亮点成像。像元的面积越小,图像分辨率越高。在高分辨荧光屏上,最小亮点即荧光粉颗粒直径约为0.1mm,像元直径r0与放大倍率M有如下关系:r0=100/M 燕山大学 材料电子显微分析
α c (3)景深:当像平面固定时,在维持物体图像清晰的范围内,近物与远物在光轴上的最大距离差称为景深。 2r0 D b a 图像清晰区 表面粗糙样品景深示意图 燕山大学 材料电子显微分析
(4) 分辨率 测定扫描电镜分辨率的金标样 燕山大学 材料电子显微分析

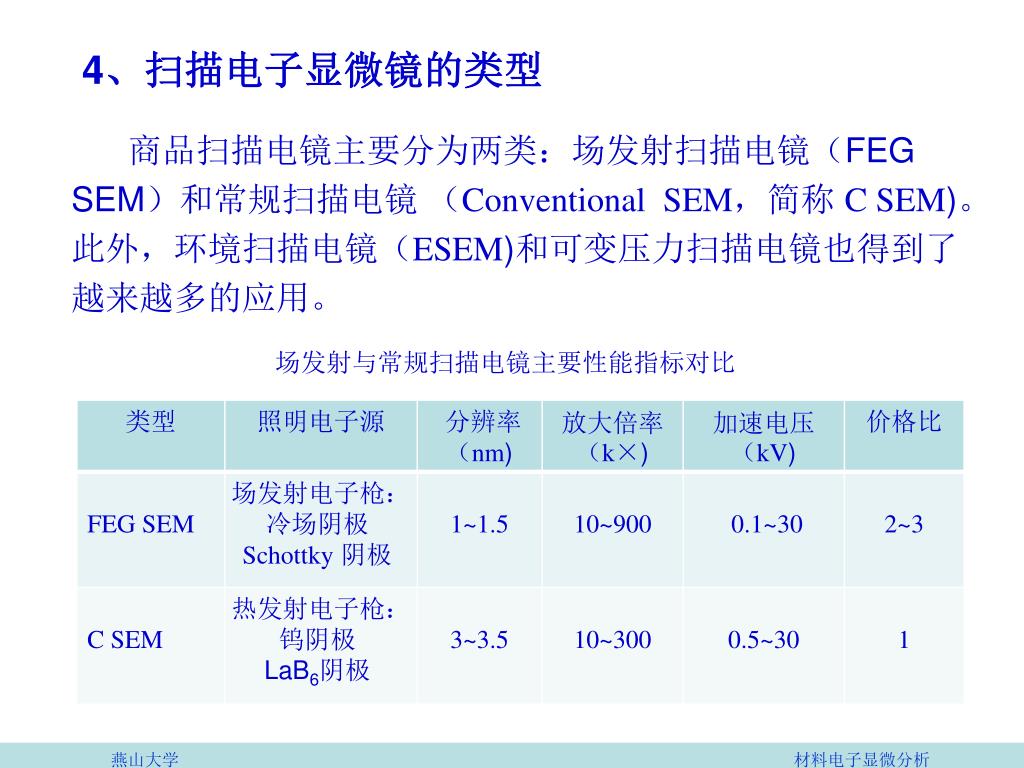

4、扫描电子显微镜的类型 商品扫描电镜主要分为两类:场发射扫描电镜(FEG SEM)和常规扫描电镜 (Conventional SEM,简称 C SEM)。此外,环境扫描电镜(ESEM)和可变压力扫描电镜也得到了越来越多的应用。 场发射与常规扫描电镜主要性能指标对比 燕山大学 材料电子显微分析
FEI热场发射扫描电镜 Hitachi冷场发射扫描电镜 燕山大学 材料电子显微分析

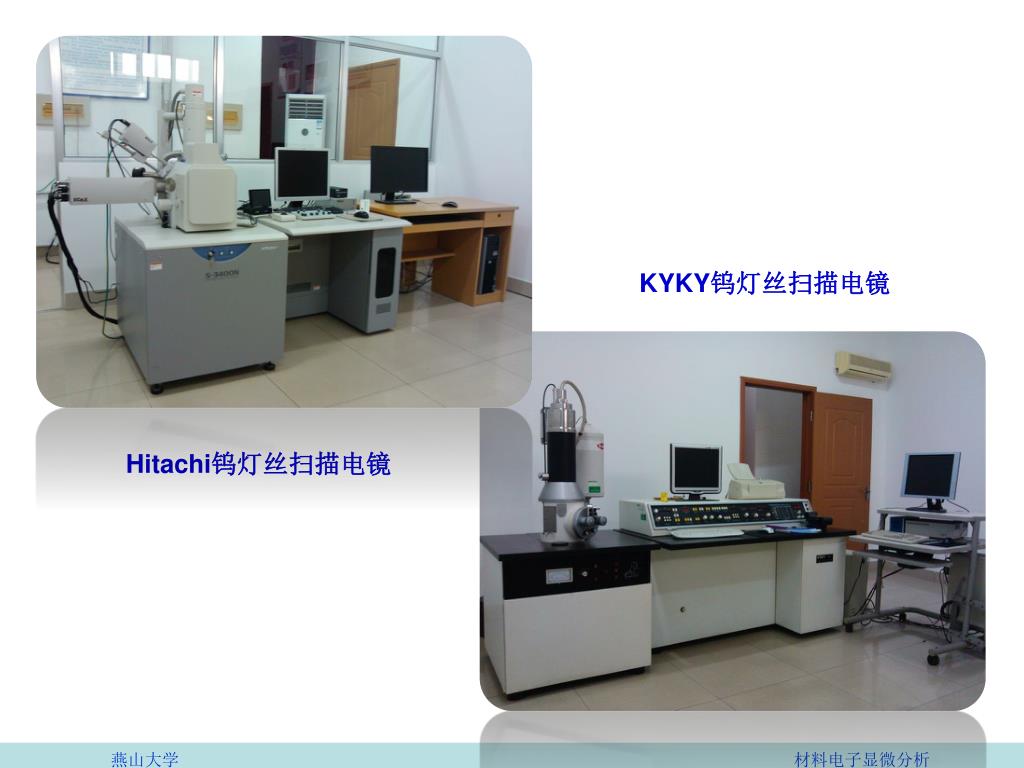

KYKY钨灯丝扫描电镜 Hitachi钨灯丝扫描电镜 燕山大学 材料电子显微分析
FFI环境扫描电镜 燕山大学 材料电子显微分析
小结 扫描电镜的发展历史 扫描电镜的系统、构造、组成 扫描电子 显微镜的 结构及工 作原理 扫描电镜的工作原理和成像原理 扫描电镜的分类 燕山大学 材料电子显微分析
