新能源转换与控制技术. 第 2 章 电源变换和控制技术基础知识. 2.1 电力电子器件及应用 2.2 AC-DC 变换电路 2.3 DC-DC 变换电路 2.4 DC-AC 变换电路 2.5 AC-AC 变换电路. 本章主要内容. 2.2 AC — DC 变换电路. — 单相半波可控整流电路 （ 阻性负载 ）. 1. 2. 3. 4. 本次课重点：. 掌握整流电路的作用。. 会分析该电路的工作过程。. 能画出电路中各量的波形. 掌握电路中各参数关系. 如电阻加热炉、电解、电镀等. 1 、单相半波可控整流电路. u 2.
E N D
第2章 电源变换和控制技术基础知识
2.1 电力电子器件及应用 2.2 AC-DC变换电路 2.3 DC-DC变换电路 2.4 DC-AC变换电路 2.5 AC-AC变换电路 本章主要内容
2.2 AC—DC变换电路 —单相半波可控整流电路 （阻性负载） 1 2 3 4 本次课重点： 掌握整流电路的作用。 会分析该电路的工作过程。 能画出电路中各量的波形 掌握电路中各参数关系

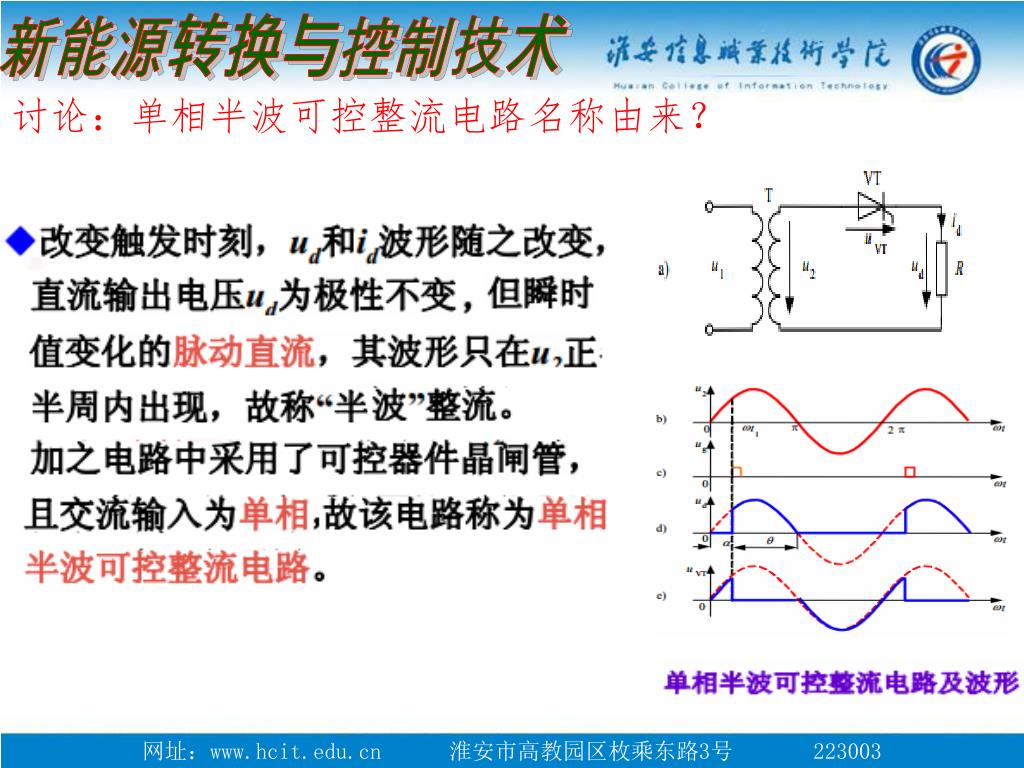

如电阻加热炉、电解、电镀等 1、单相半波可控整流电路
u2 在u2的正半周，0～ ,VT关断, , 。在 处,给VT施加触发信号,VT承受正向电压而导通,此时 , uG ud uVT 在u2的负半周，VT承受反压关断。此时 ， 。 1、工作过程分析： 先讨论 认为晶闸管是理想器件，其触发角为 ，导通角为 。 讨论：id的大小？并画出其波形图。
2、基本参数关系： 流过负载的电流： 晶闸管可能承受的最大正/反向电压为：
2.2 AC—DC变换电路 —单相半波可控整流电路 （感性负载及续流二极管） 1 2 3 本次课重点： 会分析该电路的工作过程。 能画出电路中各量的波形 掌握电路中各参数关系
u2 uG ud uVT 电阻性负载 电感性负载
流过负载的电流： 2、基本参数关系： 晶闸管可能承受的最大正/反向电压为：
2.2 AC—DC变换电路 —单相桥式全控整流电路 （电阻负载） 1 2 3 本次课重点： 会分析该电路的工作过程。 能画出电路中各量的波形 掌握电路中各参数关系
2、基本参数关系： 流过负载的电流：

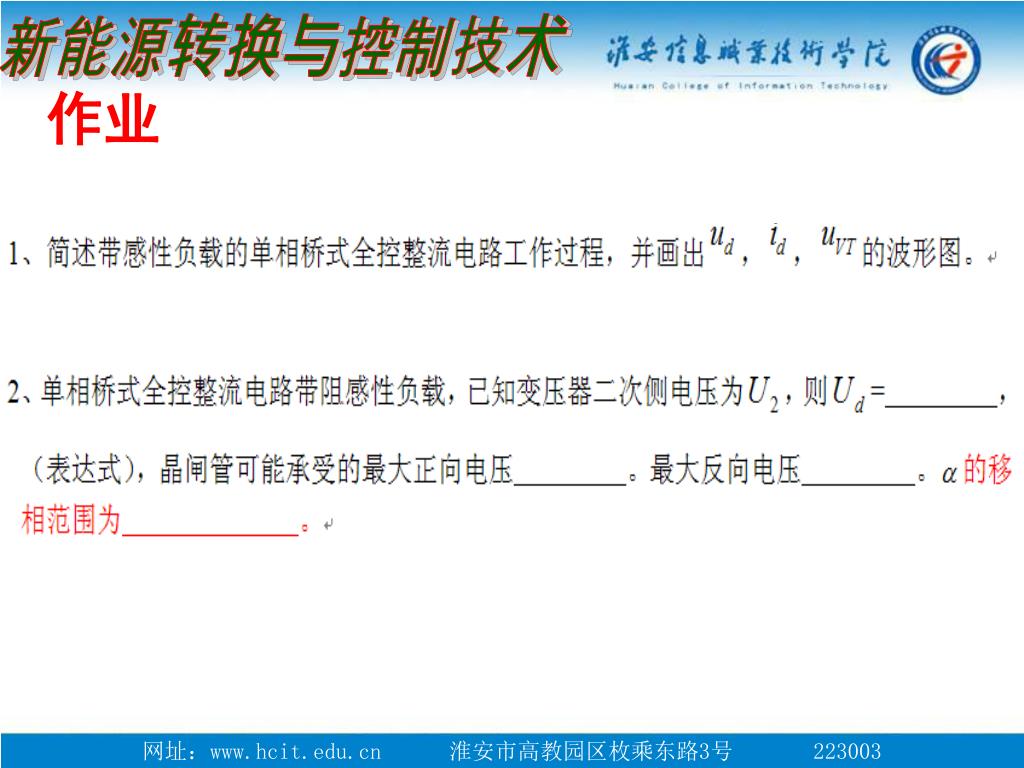

2.2 AC—DC变换电路 —单相桥式全控整流电路 （感性负载） 1 2 3 本次课重点： 会分析该电路的工作过程。 能画出电路中各量的波形 掌握电路中各参数关系

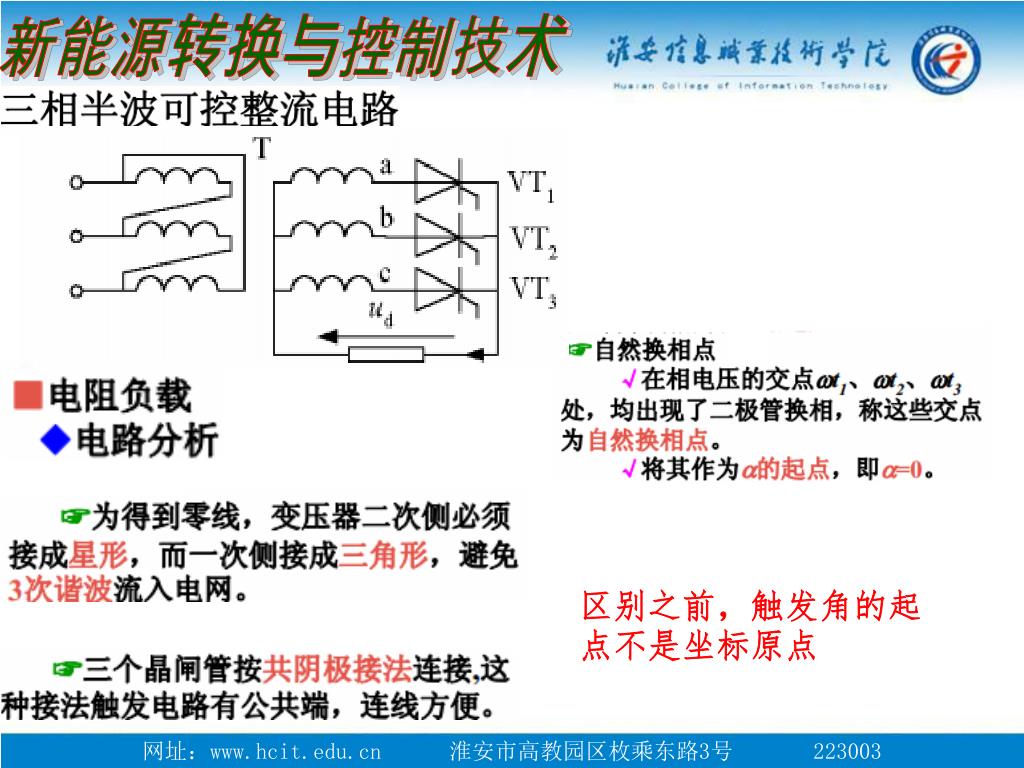

2.2 AC—DC变换电路 —三相半波可控整流电路 （阻性负载） 1 2 3 本次课重点： 会分析该电路的工作过程。 能画出电路中各量的波形 掌握电路中各参数关系
讨论：对称三相电压的特点。并能画出其波形图。讨论：对称三相电压的特点。并能画出其波形图。
