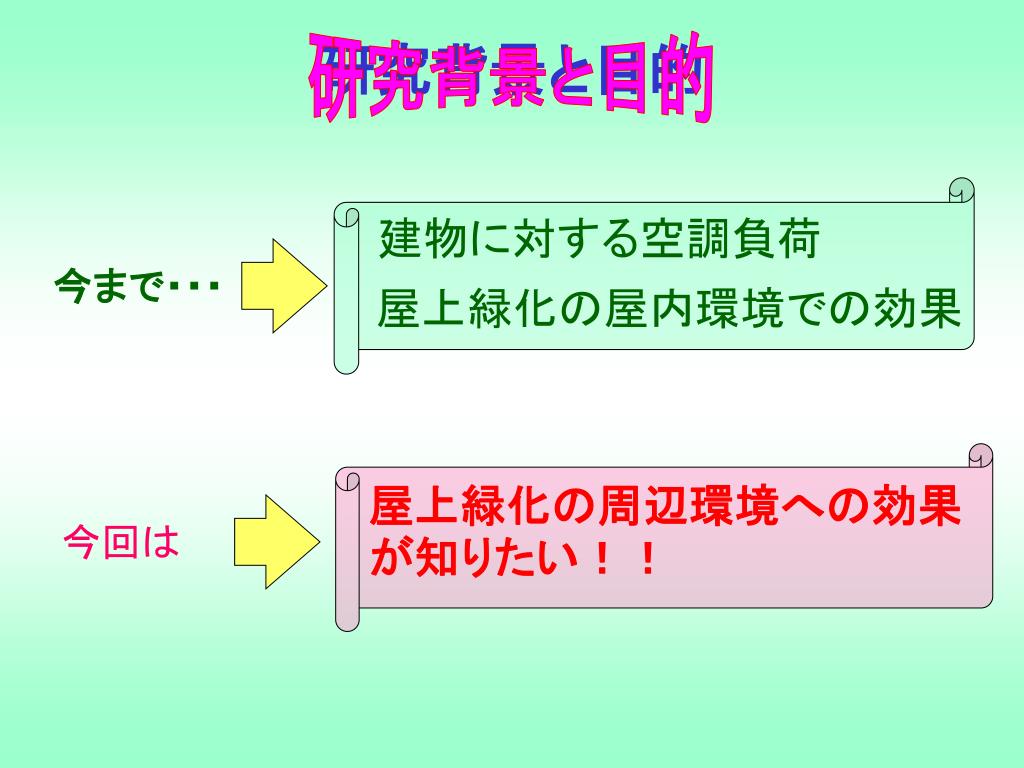

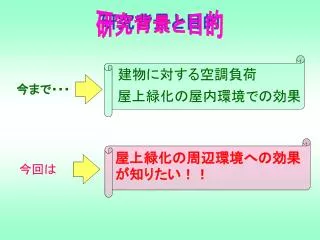

  1. 建物に対する空調負荷 今まで・・・ 屋上緑化の屋内環境での効果 屋上緑化の周辺環境への効果　　　　　　　　　　　が知りたい！！ 今回は 研究背景と目的 研究背景と目的

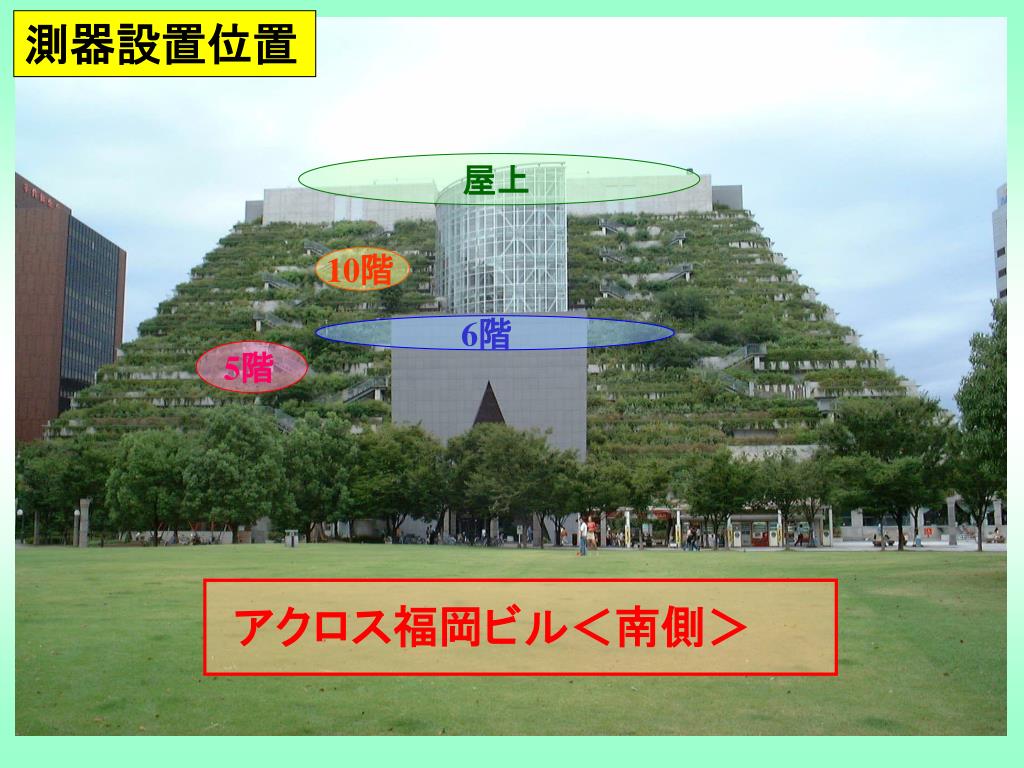

  2. 屋上 10階 6階 5階 アクロス福岡ビル＜南側＞ 測器設置位置

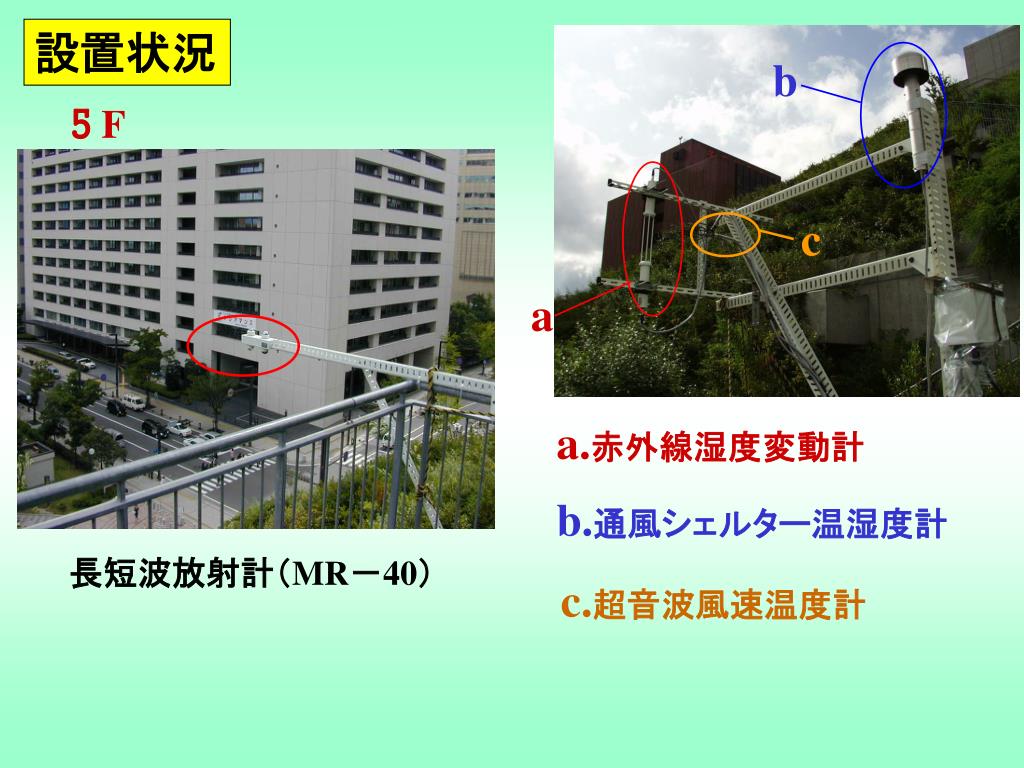

  3. b c a a.赤外線湿度変動計 b.通風シェルター温湿度計 c.超音波風速温度計 設置状況 ５F 長短波放射計（MR－40）

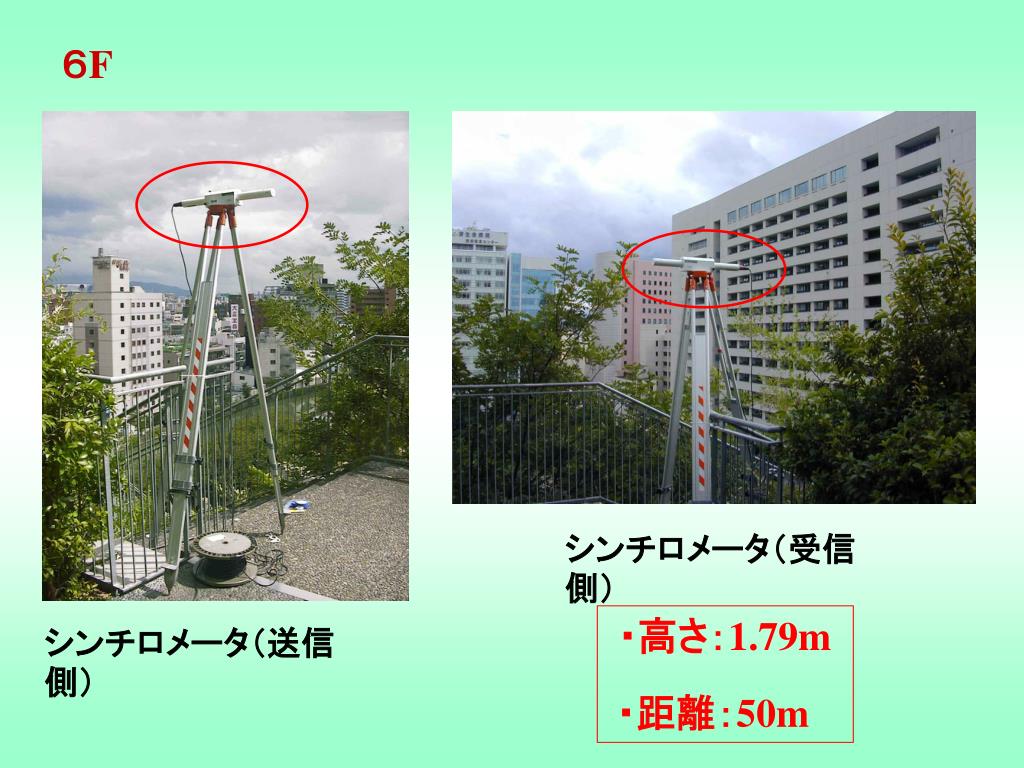

  4. ・高さ：1.79m ・距離：50m ６F シンチロメータ（受信側） シンチロメータ（送信側）

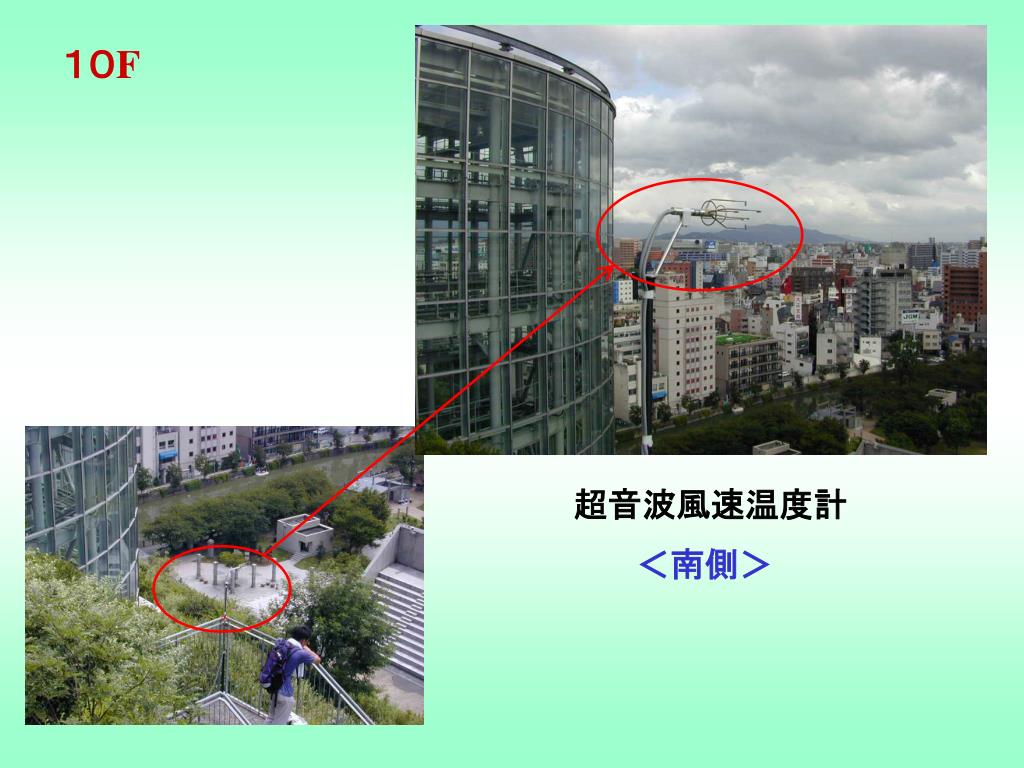

  5. １０F 超音波風速温度計 ＜南側＞

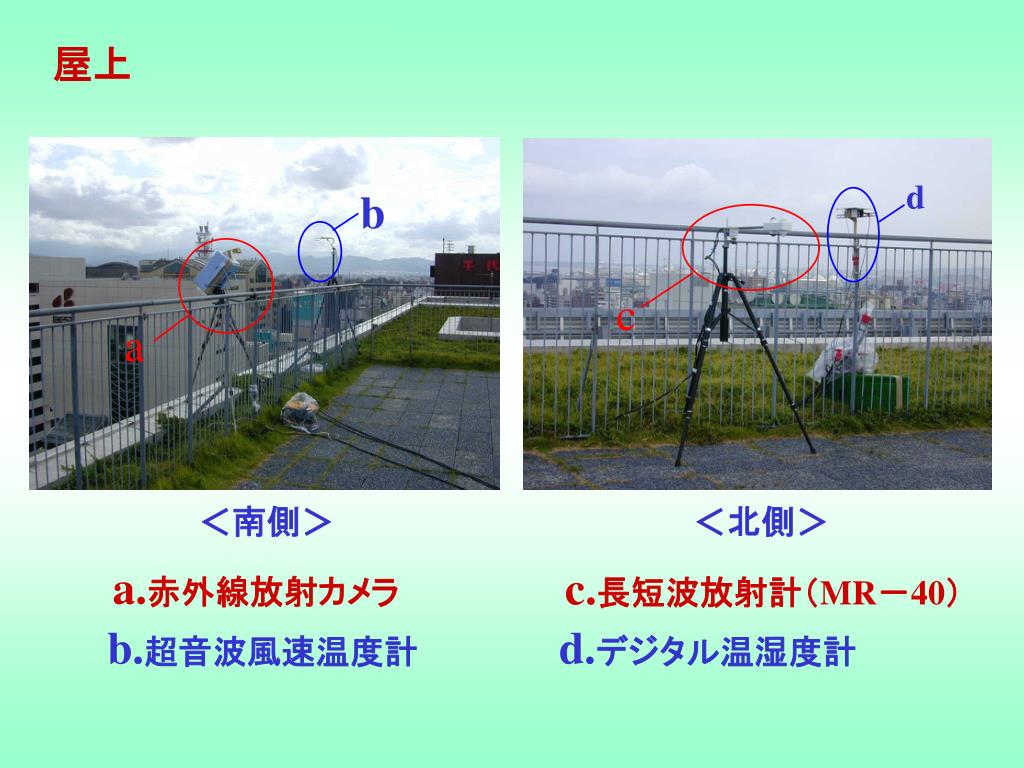

  6. d b c a a.赤外線放射カメラ c.長短波放射計（MR－40） b.超音波風速温度計 d.デジタル温湿度計 屋上 ＜南側＞ ＜北側＞

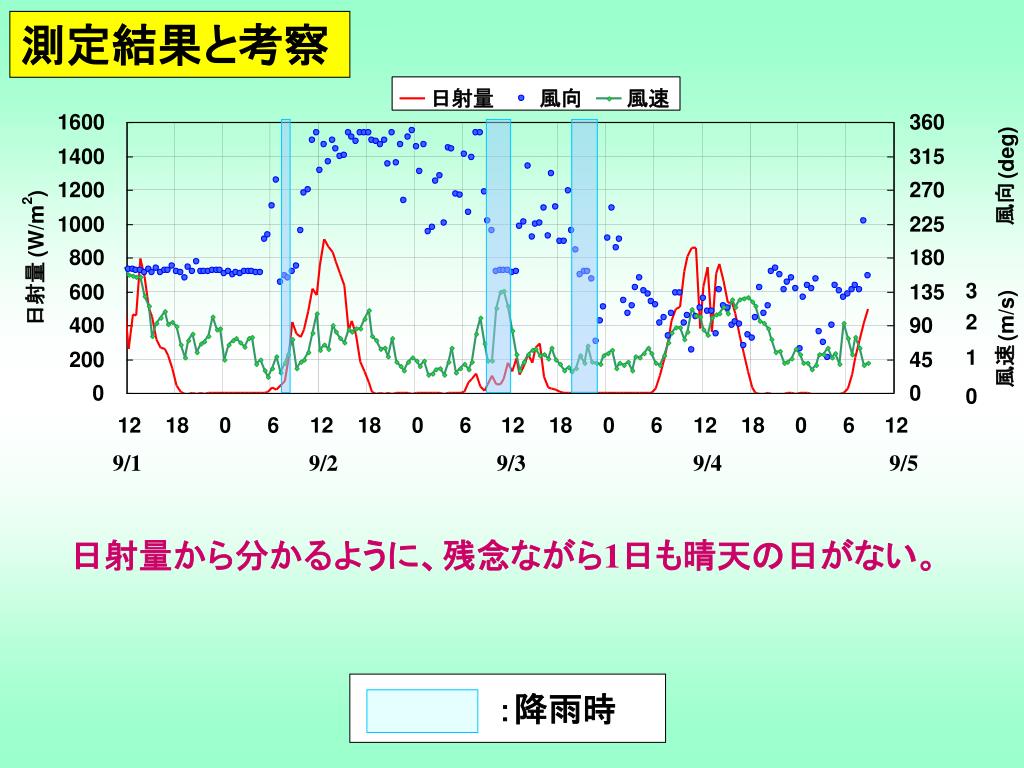

  7. ：降雨時 測定結果と考察 9/1 9/2 9/3 9/4 9/5 日射量から分かるように、残念ながら1日も晴天の日がない。

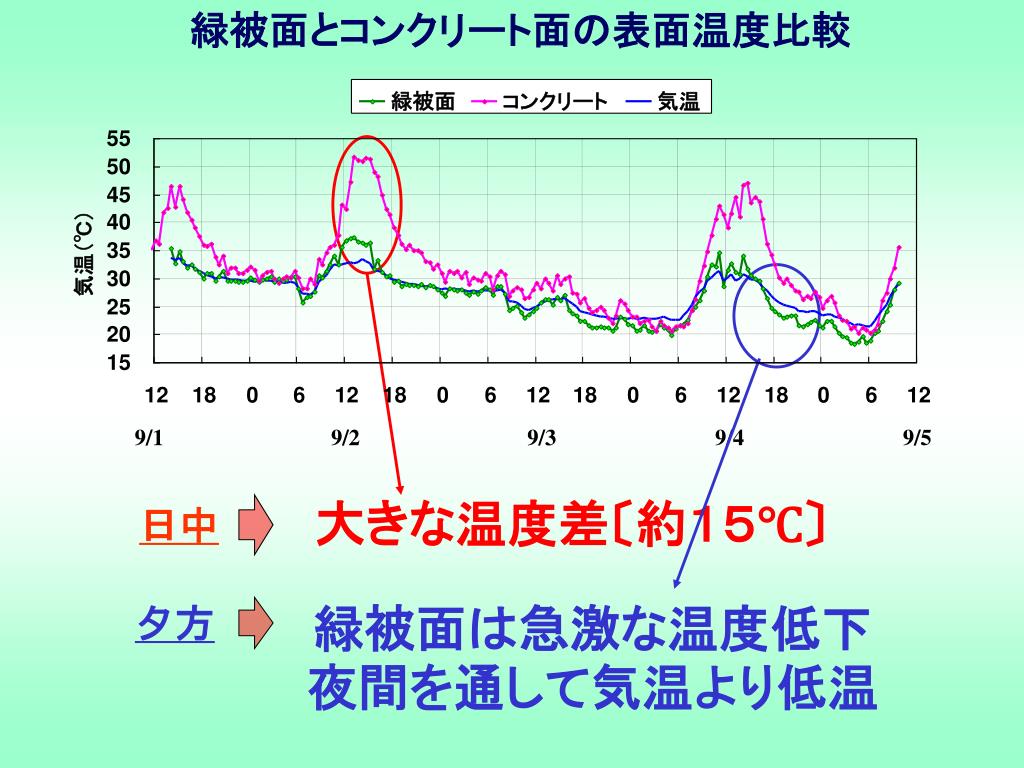

  8. 緑被面とコンクリート面の表面温度比較 日中 夕方 9/1 9/2 9/3 9/4 9/5 大きな温度差〔約１５℃〕 緑被面は急激な温度低下夜間を通して気温より低温

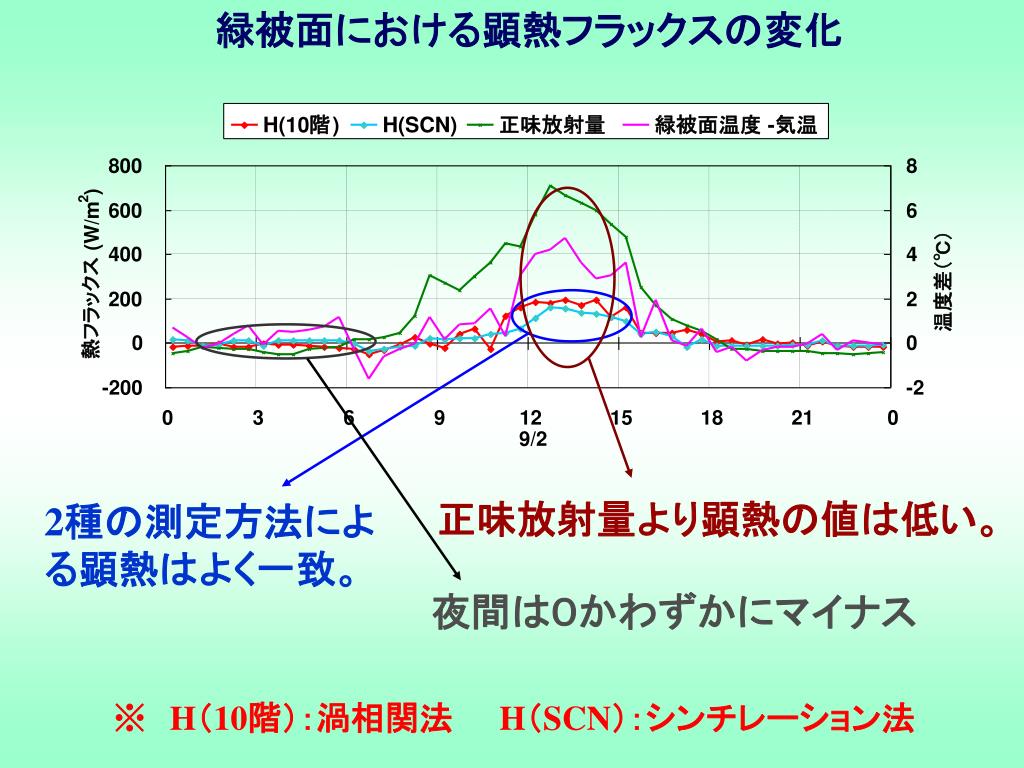

  9. 緑被面における顕熱フラックスの変化 正味放射量より顕熱の値は低い。 2種の測定方法による顕熱はよく一致。 夜間は０かわずかにマイナス ※H（10階）：渦相関法　　H（SCN）：シンチレーション法

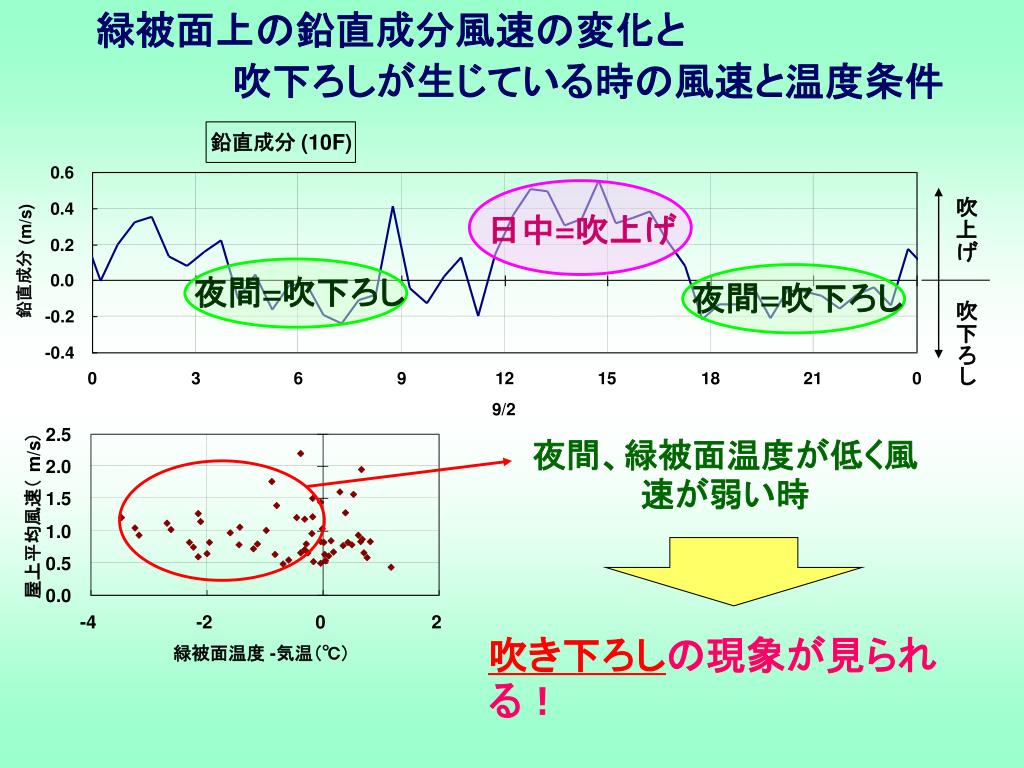

  10. 緑被面上の鉛直成分風速の変化と 吹上げ 日中=吹上げ 夜間=吹下ろし 夜間=吹下ろし 吹下ろし 吹下ろしが生じている時の風速と温度条件 夜間、緑被面温度が低く風速が弱い時 吹き下ろしの現象が見られる！

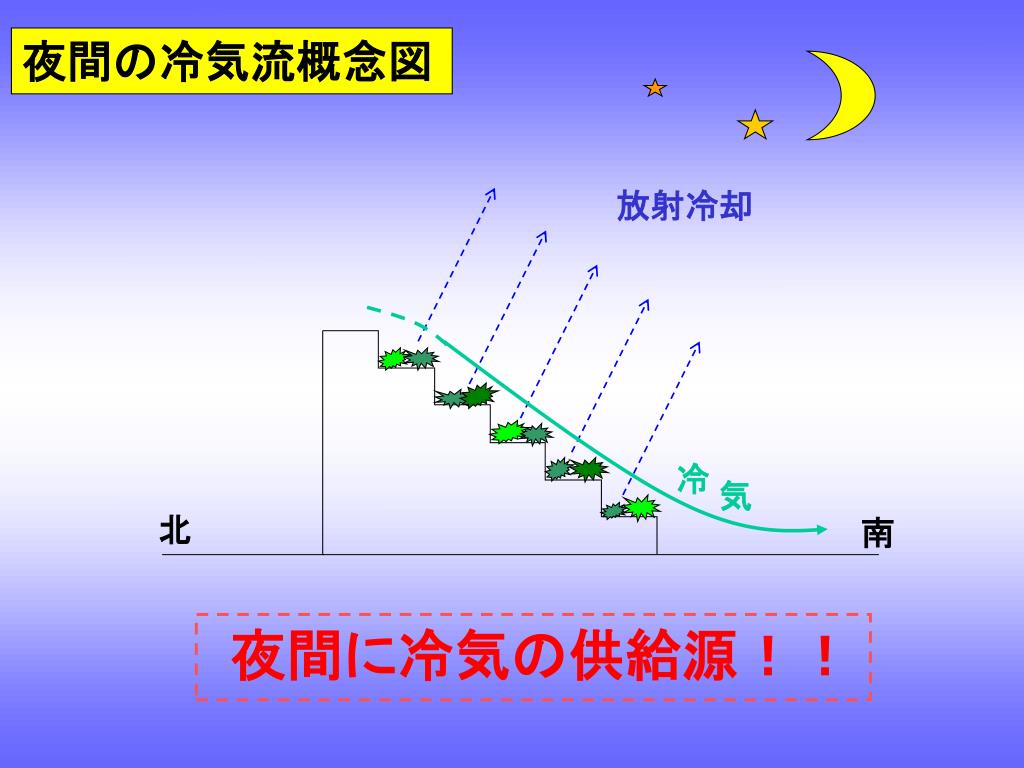

  11. 放射冷却 冷 気 夜間の冷気流概念図 北 南 夜間に冷気の供給源！！
